Положение ключа зажигания
Рулевое колесо блокируется для предотвращения угона. Ключ зажигания можно извлечь только из положения LOcK.
Для поворота ключа зажигания в положение LOcK нажмите его в положении Acc (Вспомогательное) и поверните его в положение LOcK.
Разблокировано рулевое колесо и подключено вспомогательное электрооборудование.
Если не удается повернуть ключ зажигания в положение ACC (Вспомогательное), покачайте рулевое колесо из стороны в сторону, чтобы ослабить фиксацию блокирующего механизма замка, а затем поверните ключ.
Перед запуском двигателя можно проверить контрольные лампы. Это нормальное рабочее положение после запуска двигателя.
Чтобы не разрядить аккумуляторную батарею, не оставляйте ключ зажигания в положении ON при неработающем двигателе.
Для запуска двигателя поверните ключ зажигания в положение STArT.
Коленчатый вал будет проворачиваться вплоть до отпускания ключа, который вернется после этого в положение ON (Вкл.). В этом положении можно проверить контрольную лампу тормоза.
Управляя автомобилем, носите соответствующую обувь. Неподходящая обувь (высокие каблуки, лыжные ботинки и пр.) может помешать вам пользоваться педалями тормоза, акселератора и сцепления (при наличии).
Если двигатель самопроизвольно остановился во время движения, не переводите рычаг селектора в положение P (Парковка).
Если позволяют дорожные условия, можно попробовать перевести рычаг в положение N (Нейтраль), пока автомобиль еще движется, а затем, повернув ключ зажигания в положение START («Запуск»), попытаться запустить двигатель.
Не допускайте работы стартера в течение более 10 секунд.
Если двигатель не запустился или самопроизвольно остановился после запуска, перед повторным включением стартера подождите 5–10 секунд.
Неправильное использование стартера может привести к его повреждению.
Смотрите также:
Режим ACC для замка зажигания
Может кому покажется глупостью, а для меня это удобно, поездив на иномарках, понял что не хватает данного режима замка на своей машине, приехал допустим к месту стоянки, бесит что как в самолете прежде кучу кнопок надо нажать, потом выходить из машины, конечно то что я сделал не сильно в этом плане облегчает задачу но все же, начал думать как, открыл дверь водительскую и как обычно тебя встречает тынь-дынь т.к ключ в замке, вынул ключ перестало, значит чем то отслеживается наличие ключа в замке зажигания, на след день пришел на работу, взял в руки замок зажигания 2110 он и устанавливается на эту модель, нашел на нем вот такой концевичок, который и замыкается вставленным ключом
вернулся в машину на установленном замке замерил напряжение, которое есть на одном проводе концевика, на втором появляется при вставленном ключе, присандалил к нему провод и вывел в центральную консоль, там установил обычное 4х контактное реле
управляющий плюс с выведенного провода с замка зажигания, минус на корпус, а само реле в разрыв красного провода ACC майфуна

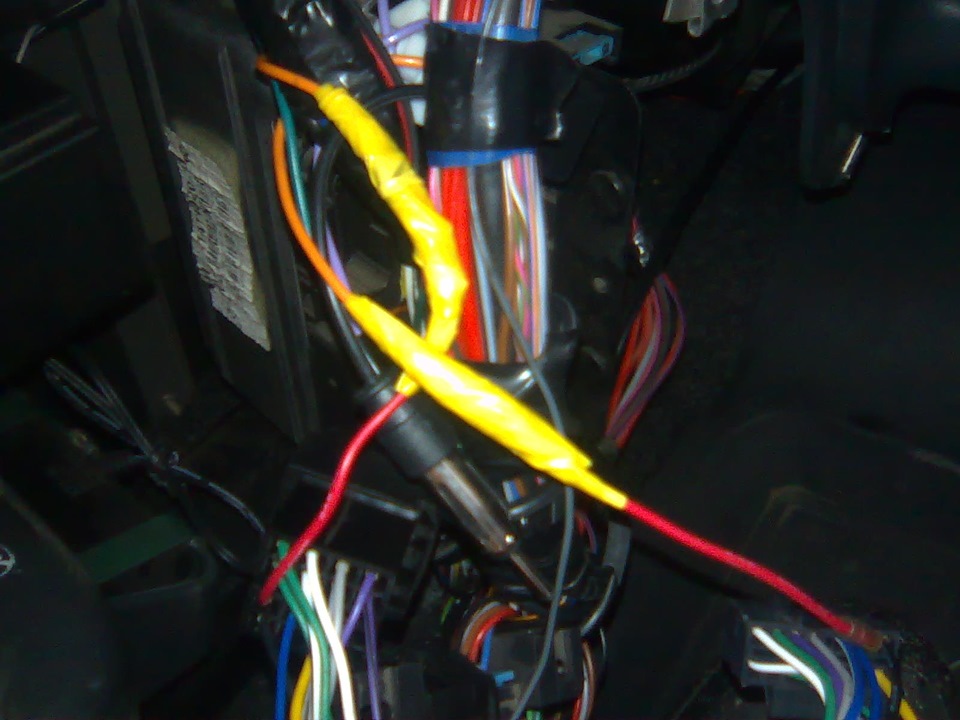

все готово, пока ключ в замке все работает как прежде, вынул ключ все потухло, все как и задумывалось, рад если кому окажется полезным!
Режим ACC замка зажигания Приора 2
Режим ACC замка зажигания Приора 2
ACC на Приору доработка замка зажигания своими руками
В данной статье пойдет речь о том, как доработать штатный замок зажигания автомобиля ВАЗ 2170 или ВАЗ 118 режимом ACC.
Режим ACC есть практически на всех современных автомобилях служит он для отдельного включения некоторых потребителей, таких как например автомагнитола или электростеклоподъёмники, без включения зажигания. Что позволяет экономить электроэнергию при выключенном двигателе. Так же данная функция удобна тем, что не позволяет оставить включенный потребитель, при извлеченном из замка, ключе зажигания. Таким образом, потребители включаются только тогда, когда ключ находится в замке зажигания. На автомобиле ВАЗ 2110 предусмотрен, режим ACC, он используется блоком бортовой системы контроля, он активируется при вставленном ключе зажигания, и сигнализирует об открытых дверях, низком уровне жидкостей, не пристёгнутом ремне, и других. Для активации этого блока замок зажигания ВАЗ 2110 имеет микровыключатель, его то мы и будем использовать для доработки замка зажигания ВАЗ 2170.
Добыть новый микровыключатель отдельно не представляется возможным, так как он не поставляется в запасные части, идет он только в сборе с контактной группой замка зажигания автомобиля ВАЗ 2110, или с новым замком зажигания. Т. к. контактная группа стоит не на много дешевле, чем замок зажигания, то проще купить замок зажигания ВАЗ 2110, взять с него необходимые запчасти
На фото вы можете видеть 2 замка, от 2110 и от 2170. Их корпуса практически идентичны по своей конструкции. Отличаются они наличием микровыключателя и толкателя, которые мы будем извлекать из замка зажигания ВАЗ 2110. Для этого нам понадобится открутить 3 винта на корпусе замка зажигания с внутренней стороне, и разъединить половинки корпуса, будьте осторожны, нужно, чтобы механизм замка остался в корпусе. Так как он имеет фиксатор положения в виде пружинки и шарика собирать его обратно достаточно неудобно. Микровыключатель крепится одной лишь пластиковой защелкой, извлекаем его из корпуса.
Замок зажигания
Современный автомобиль или мотоцикл трудно представить без одной маленькой детали, которая обеспечивает защиту и управление транспортным средством — замка зажигания. О назначении и роли замка зажигания в автомобиле, его устройстве и работе, а также о его типичных неисправностях читайте в этой статье.
Назначение замка зажигания
