Сабвуфер ч.2
УРА! Наконец-то я полностью доделал свой сабик 🙂
Итак, напомню, что пол года назад я решил сделать сабвуфер, который должен был восполнить нехватку низких частот в аудиосистеме моей 19-ки.
Это долгая история… В конце февраля была куплена сабовая голова на 10″. В марте я решил начать расчёт короба и сделал пару замеров рулеткой в багажнике. Решил делать короб с фазоинвертором, в форме трапеции. Фазик рассчитывал через программу BassPort. В апреле был вырезан короб из ДСП. В качестве фазоинвертора использовал трубу ПВХ на 110мм. Собрал всё на герметик. Что касается усилителя — был заказан простенький и маленький усилочек на AliExpress. И состоялся первый запуск. В апреле, мае и июне сабик стоял дома у меня в комнате 🙂 Оставалось лишь обтянуть его. Играл дома саб очень хорошо! Прям дискотека 🙂 стоило немного навалить, как начинали резонировать мебель, двери, стены… И родителям это не нравилось 🙂 В июле короб был обтянут дермантином, и сабвуфер был установлен в машину. Но тогда провода я кинул просто по салону, так сказать «временно»… Так и ездил 🙂

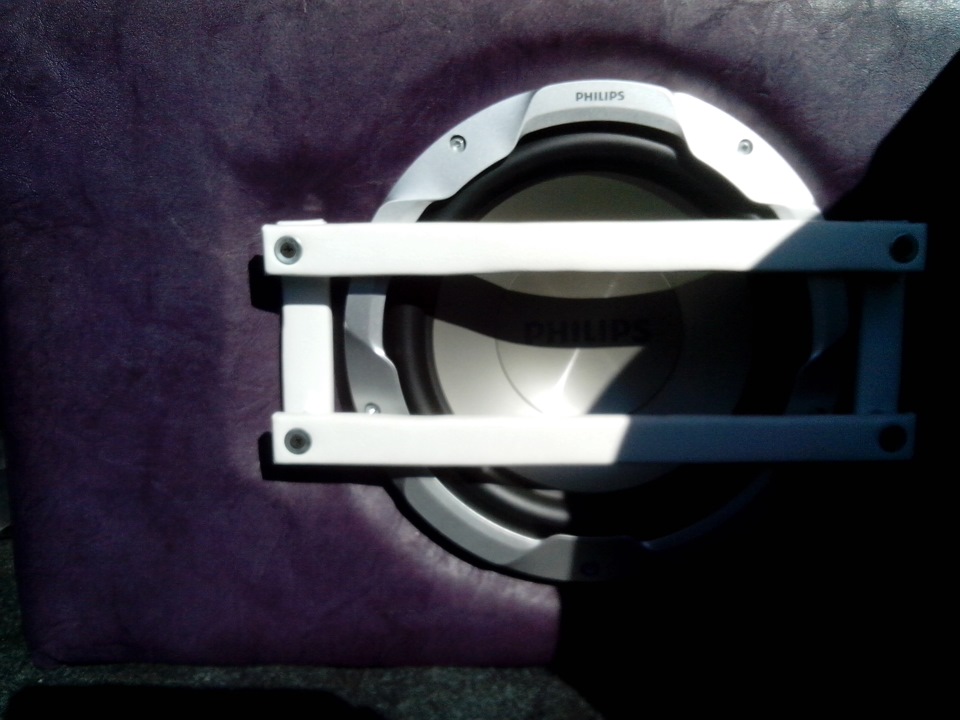

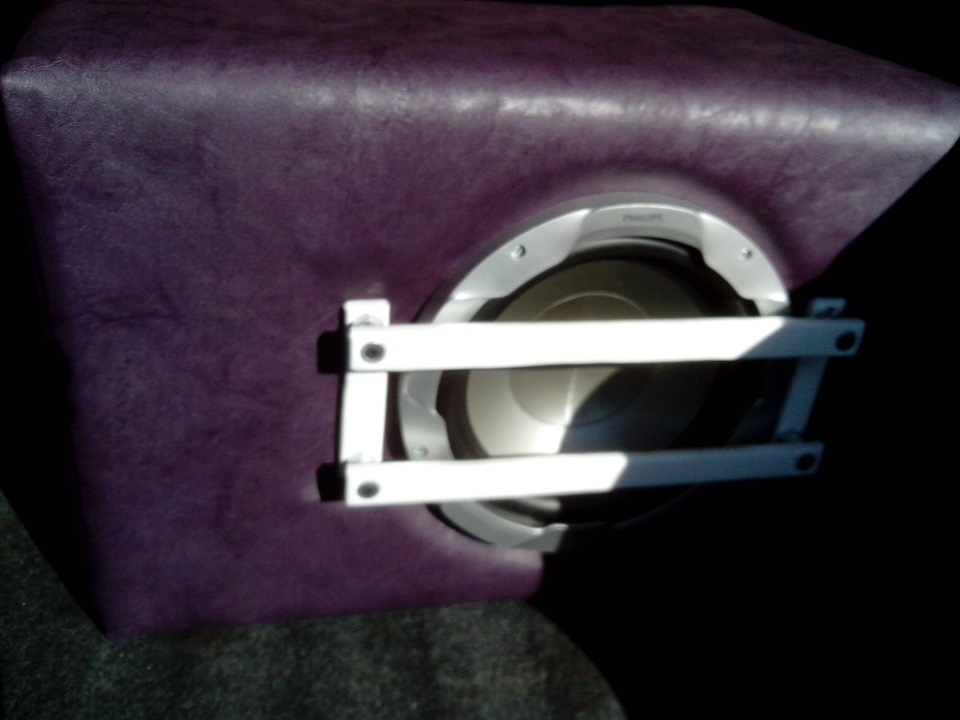

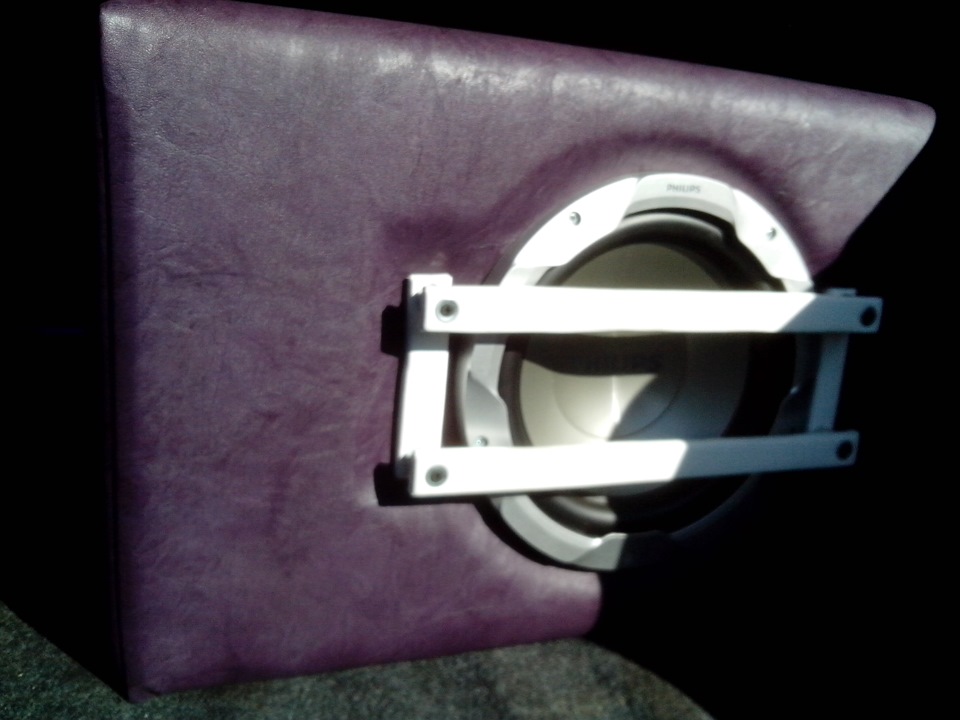

Вот сделал пару фоток готового саба:
Голова — PHILIPS CSP1000 на 10″, чистый объём короба — 40 литров, фазоинвертор — труба 110 мм, выведен на левую сторону, настройка — 36 Гц, усилитель прикручен на правую сторону.
Это мини Hi-Fi усилитель LVPIN LP-838 (он же Lepai LP-838). Представляет собой чудо китайской электроники, а именно — трёхканальный усилитель. Два канала широкополосные и один канал низкочастотный для сабвуфера. Я же использовал только сабовый выход. Китайцы намекают, что максимальная мощность данного усилителя составляет: 2×15 Ватт (широкополосные каналы) + 30 Ватт (канал сабвуфера). В принципе, это похоже на правду, но полазив по интернету, я нашёл, что на самом деле этот усилочек выдаёт 2×12 Ватт + 22 Ватта.
Ну что могу сказать 🙂 результат меня порадовал! Наконец-то я получил тот БАС, которого мне не хватало. Конечно, улицу не раскачивает, но в салоне самое то. А мне большего и не нужно. Когда играет музыка, то нет чувства, что бас идёт из багажника, кажется, что бас идёт отовсюду. Насколько я знаю, так и должно быть. Иногда наблюдается запаздывание баса, но как известно — это одна из особенностей фазоинвертора. Как-то так.
Lepai LP-838 2.1 усилитель
Приветствую! Сегодня у меня обзор усилителя Lepai 838 с заявленной мощностью 3*20 ватт.
Заявленные тех. характеристики
Копипаста от продаванов
AC/DC adapter input: 100 — 240V, 50 — 60Hz
— AC/DC adapter output: DC 12V—2.0A
— DC input: 12V — 18V, 2A
— Output Power: 20W RMS (200W PMPO) x3
— THD rated RMS power: 80dB
— Casing material: lightweight aluminum
— Dimensions: 140 x 126 x 34mm
Судя по информации в интернетах 2 канала обеспечивает TDA1554Q, что стоит на сабе х.з., может кто по фото задней стороны микрухи скажет.
питание от 6 до 18 вольт
мощность при напряжении 14.4 вольт, сопротивлении колонок (2-х) 4 ома
мин 15 ватт макс 17 при THD = 0.5%
и 20-22 ватта при THD = 10% (грусть)
если питать 13.2 вольт, то
12 ватт при THD = 0.5%
и 17 ватт при THD = 10% (совсем пичаль)
Ладно, начнем с упаковки
Внутри мягкий пакет с усилком
Корпус алюминиевый, с возможностью к чему-нибудь его прикрутить

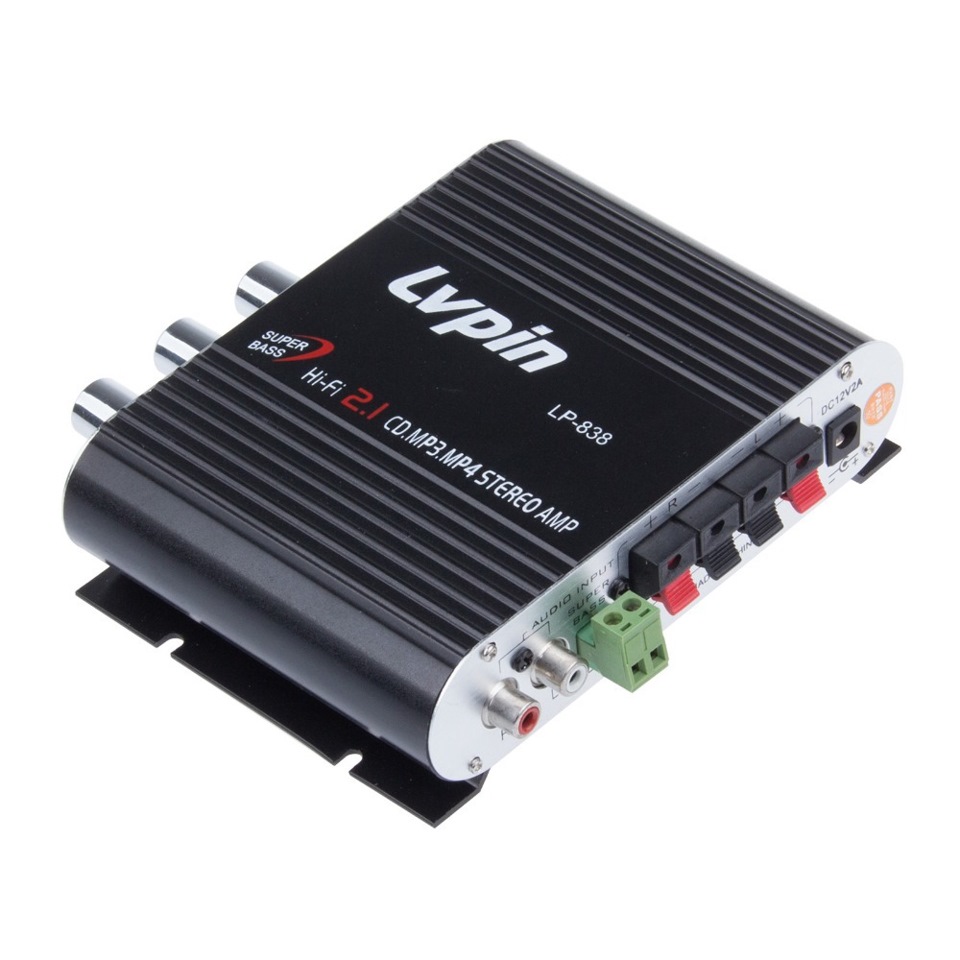

вход тюльпаны, выход на саб через съемный клеммник, выходы на левый-правый каналы, разъем питания

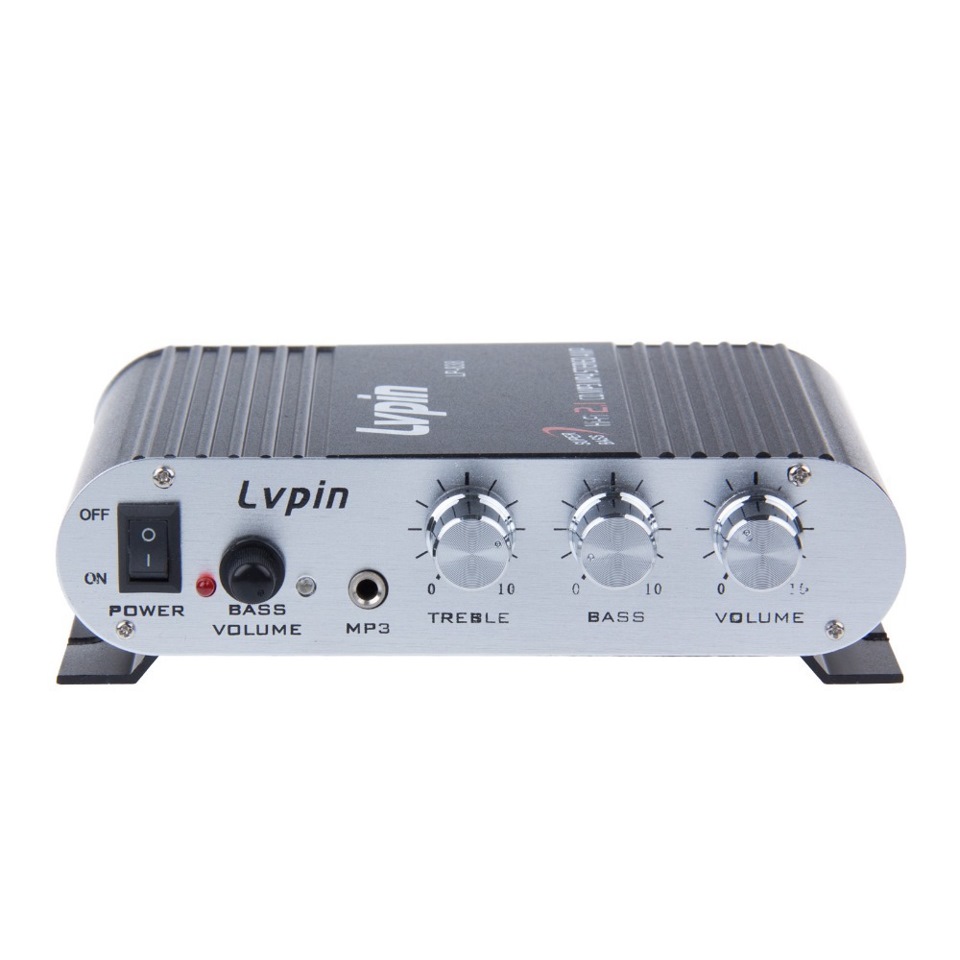

Спереди: кнопка вкл, светодиод вкл, регулятор громкости для баса, светодиод для баса (аццки моргает синим цветов в такт музыке), вход джек 3.5, крутилки тембра, баса и громкости
низ корпуса
винтами через пластину притянуты микросхемы усилителя
Снизу не забыть открутить винты
Судя по фотам в инете это не единственный вариант, и в другом лепае могут оказаться другие кишки.
Нижняя сторона платы
Охлаждение через термопасту на корпус
На входе был плеер Onda vx330 и комп. Громкость выше 50-60 процентов выкручивать нереально, ибо начинаются дикие искажения. На источнике громкость 100%. Питание подавал от 12 до 15 вольт.
Мне недавно достались Вега 15 ас-109 ( с номинальной 15, предельной 25, кратковременной 50 ватт) с на них сабж и испытывал.
Видео в обзоре подобного девайса имеет мало смысла, но все-таки
Первое видео
Здесь, покручу громкость и подкину колонку на выход саба
Сральник вокруг насыпался из колонок, только принес, разобрал, посмотрел, собрал и подключил))
Что-то не вдохновило. Но колонки требовали переделки, плюс один низкочастотник был перекошен. В общем после доработки звучать стало намного лучше, т.е. на колонки уже грешить не мог. Но уровень громкости все ж задрать не получилось.
Здесь уже пробовал с плеера. С компа тоже самое, не стал писать еще одно видео.
В общем и целом неплохо. Но слуховых оргазмов не получилось. Пока возился с колонками ко мне приехал усилитель на TK2050 и он мне понравился больше лепая. О нем расскажу в ближайшее время.
Итог:
Сборка хорошая, звук неплохой, но нужно учитывать что 20 ватт слушать будет нельзя (если уши жалко).
По поводу питания: бп выдает при 12 вольт как минимум пять ампер. Подавал и 15. Для чистоты эксперимента подключал Omron 12 вольт 2 ампера. Как засирался после середины громкости, так и засирается. Так что по поводу питания вопросов быть не должно.
Товар предоставлен бесплатно магазином Chinabuye.
Lvpin lp 838 усилитель как подключить в авто
Привет, расскажу немного о усилителе Lvpin LP-838.
Решил заказать китайский усилок с алиекспресс
но перед этим пытался найти информацию про его начинку, но ничего толком не нашел.
Дождавшись выгодной цены, заказал. Недели через 2-3 посылка пришла, доставка бесплатная.
Словом Усилитель Lvpin LP-838 2.1 + блок питания 12 Вольт 2 Ампера (шел в комплекте) вышли мне 420-480 рублей(зависит от курса валют). На апрель 2015.
Скажу сразу БП с китайской вилкой))
Первым делом я все проверил, работает, ну а потом разобрал чтобы посмотреть что там внутри.
думаю эта информация будет полезна пользователям т.к. такую информация вы больше ни где не найдете.
Когда разобрал, все внутри аккуратно, микрухи на термопасте сидят и притянуты винтиками через планку.
Качество сборки 4 из 5
Качество пайки и пр. 5 из 5
Качество звучания 3 из 5
Внешний вид 5 из 5
Сравнивал с самодельным усилителем на TDA8563q и какая то слабенькая системы 4.1
так вот, самодельный и по качеству звучания и по «мощности» играет лучше, а что касается системы то китайскый получше оказался.
Микросхемы в усилителе Lvpin LP-838 2.1
Что стоит в качестве фильтров не смотрел, забыл да и не особо важно было.
Если вы хотите использовать такой усилитель в качестве основного, то не стоит.
Я же использую для «подзвучки» в качестве дополнительного. т.к есть старые ВЕГА 15 АС-109 которые нужно «запитать» и которые довольно хорошо играют.
Как основной звук у меня Колонки Vigoole C2128
Зарегистрировался я только что. Как работать с сайтом еще не разобрался. Поэтому фотки выложу как смогу))
Усилитель 2.1 «Lvpin LP-838». Обзор в фотографиях
Производитель: Китай.
Цена: 17 – 18 долларов с доставкой.
Рынок широко заполнили китайские товары и усилитель Lvpin не исключение. Решил и я приобрести данный усилитель, но не для себя. Держа в руках, расскажу немного о нем с своей стороны.
Технические характеристики:
Выходная мощность: 3х20 Вт
Выходная мощность сабвуферного канала:
Сопротивление нагрузки на выходах: не менее 4 Ом
Коэффициент гармоник на 1000 Гц: 0,1%
Соотношение сигнал/шум: 80 дБ
Напряжение питания: 12-18 В
Ток потребления: более 3А
Размер (ШхВхГ): 140х34х126 мм
Описание:
Основное назначение усилителя – применение в авто и мото, где есть наличие постоянного напряжения 12 В. Если питать от сети, то необходимо позаботится о качественном блоке питания, так как фон и шум усилитель очень хорошо подхватывает. При подаче питания 18 В усилитель выключился, через некоторое время заработал, но питание я уже подавал 12 В под нагрузкой, так что питание 18 В является сомнительным, но может мне попался такой аппарат.
Производится в двух цветах – алюминий и черный крашенный алюминий. Корпус усилителя выполнен из алюминия и представляет собой единую конструкцию, за исключением передней и задней панели. Корпус так же служит радиатором для отвода тепла от микросхем. Сам корпус выполнен хорошо, но стык передней и задней панелей оставляет желать лучшего.
На передней панели выведены ручки регулятора низких и высоких частот, ручка громкости, ручка громкости басового канал, вход «миниджек», кнопка включения и два светодиода. Надписи сделаны кривовато и плохо отпечатаны.
На задней панели находится вход усилителя, выходы на два канала + один отдельный на сабвуфер (включается через переходник) и гнездо подключения питания.
Внутри все не так уж и тесно. Пайка выполнена на одностороннем стеклотекстолите. Перед извлечением платы нужно открутить винты, которые прижимают микросхемы к корпусу. Микросхемы, используемые в данном усилителе: TDA7057AQ – на акустические системы + TA8201AK на сабвуфер.
Комплектующие здесь конечно низкого качества, но и цена не высокая, так что, сколько заплатили то и получили, обижаться на производителя смысла нет. Самое главное это то, что за такие деньги он еще и работает.
Автор: LDS, специально для ldsound.ru
7 комментариев: Усилитель 2.1 «Lvpin LP-838». Обзор в фотографиях
По фотографиям видно, что плата из гетинакса. На корпусе около разъёма питания написано 12В 2А. Откуда фантазии про 18В. 12В*2А=24Вт потребляемой мощности. Какие 20Вт на канал.
Ну, смотря по даташиту на микросхемы, он может давать 2х8+17 Вт, причем нагрузка сателлитов 16 Ом. Как он поведется при 8-4 Ом неизвестно. А именно такая нагрузка обычно используется.
Фантазии китайцев безграничны.
TDA7057AQ (дорога как память о лихих 90х) максимум без повреждений может выдать 2х7,5вт на минимально допустимой 8 ом нагрузке при предельном 14в напряжении. Да и при 18в питании на 16 ом максимум 2х8вт и всё!
TA8201AK (привет из 80х годов)от бортсети автомобиля 13,5в максимум 15вт при 10% искажений на 4 ом нагрузке. 20вт при 18в питании выдаст с тем-же результатом
Ох уж эти китайцы!
1к руб. у него конкурентов не много.
Разве что Вега 10у-120с?
В любом случае удовольствие ни это ни то не приносят.
Ну Вега 10у-120с качественный полноценный усилитель, здесь устройство без питания на телевизионной микросхеме, да и TA8201AK в автомобильных радиостанциях применялась. С не меньшим успехом могли бы и на TDA2003/К174ун14 собрать.
В автомобиль бесполезен. Любой штатный УНЧ автомагнитолы более качественный. Вот если от компьютера этот усилитель запитать на пассивную маломощную акустику 2.1
купил такой же, только Lepy lp-808 2.0 полет нормальный. питаю от 19вольтового блока питания ноутбука. Звук чистый. колонки до 25 ват номинальной мощи качает даже на максимальной громкости не плохо (25ас-309). а вот подключал амфитоны 35ас-018 то на громкости свыше 8 единиц шкалы крутилки, начинает срываться в треск, наверно в эти моменты отключается питание и резко включается, срабатывает защита. Фона нет. Хотя зависит от места. в гараже включаю – чисто, а дома у компа – есть небольшой фон если в тишине на полной ручке громкости. наверно зависит от помех окружающих, хотя до этого был похожий усил но в пластиковом корпусе. тот фонил жесть просто.
“Пайка выполнена на двухстороннем стеклотекстолите.”
Вторая сторона видимо еще в стадии изготовления. Его так быстро купили, что еще и изготовить не успели.
