Mp3 плеер в машину к штатной магнитоле

Варианты «заставить вашу магнитолу» читать MP3 формат.Рассмотрим наиболее популярные из них:

Cамый простой способ приобщить штатную магнитолу к MP3 – это купить FM-модулятор. Устройство вставляется в прикуриватель, настраиваете магнитолу и модулятор на одну радиоволну и слушаете музыку. Пожалуй, это самый дешевый вариант на сегодняшний день.

-стоимость — от 300руб. и выше

-простой монтаж (вставляется в прикуриватель)

-не изменяется внешний вид панели авто

-чтение MP3 с флешки

-низкое качество звучания.
FM-модулятор передает звук через радиоканал на штатную магнитолу. При этом неизбежно создание помех, каким бы дорогим FM-модулятор не был, что делает качество звучания близким к кассетному.

-не сохраняется управление штатной магнитолой и управление стереосистемой с руля автомобиля

-прикуриватель в авто постоянно занят – данный факт не устраивает многих автолюбителей.

Стоимость итого: 300-1000рублей.

Адаптер позволяет штатной магнитоле читать MP3 с флешек, SD карт и плейеров. Подключается в разъем чейнджера, при этом магнитола распознает устройство как штатный чейнджер.

-при навыках среднего уровня монтаж занимает до часа

-высокое качество звучания, т.к. сигнал идет по аудиопроводу от устройства к магнитоле

-сохраняется внешний вид панели авто и возможность штатного управления (перемотка, переключение треков и дисков)

-штатная магнитола видит MP3-адаптер как чейнджер автомобиля

-чтение usb-флешек, SD-карт, есть линейный вход AUX.

-несколько лет назад главный минус был в стоимости этих адаптеров. На сегодняшний день продукт стал вполне доступным.
Стоимость итого: от 2000 рублей.

Данное устройство не нуждается в описании. Установка mp3-магнитолы вместо штатной — один из самых сложных и болезненных вариантов. Большинство автолюбителей не пойдут данным путем, т.к. некоторые штатные магнитолы помимо функций аудиосистемы несут на себе функцию бортового компьютера.

-чтение музыки с CD/DVD/SD (зависит от модели магнитолы)

-теряете управление магнитолой с руля.

-возможно, после данной инсталляции вы не узнаете салон авто

-покупка рамочки-переходника (от 500 до 2500руб) для монтажа стандартной MP3 магнитолы в панель вашего авто при условии, что такие рамки существуют в природе.

-монтаж магнитолы (от 1000руб).

Стоимость : от 3000руб.

Данный вариант подойдет для любителей CD дисков. Для большинства штатных магнитол существует возможность подключения заводского CD-чейнджера.

-не изменяется внешний вид панели авто

-сохраняется штатное управление и функции магнитолы

-сложность монтажа – необходимо закрепить чейнджер и провести проводку через салон

-постоянно необходимо записывать CD диски

-залежи CD дисков в салоне

— неактуальность CD формата

Стоимость родного CD-чейнджера от 3500руб. Монтаж от 1000руб

Вариант схож с вариантом установки обычного CD-чейнджера. Носитель все те же CD диски, однако на них можно записать музыку в формате MP3. Однако стоит заметить, что это один из самых дорогих вариантов.

-чтение CR-RW в формате MP3

-сохраняется штатное управление и функции магнитолы

-сложность монтажа – необходимо закрепить чейнджер и провести проводку через салон. Стоимость такого устройства от 7000руб, плюс вам понадобиться блок согласования, чтобы сохранить управление чейнджером с руля (3000руб). Стоимость монтажа составит около 1000руб.

Стоимость итого: от 11000руб

Для некоторых моделей штатных магнитол существует возможность сделать AUX выход для подключения плеера либо телефона. Работа довольно сложная и осуществимая не для всех моделей штатных магнитол. Стоимость работы около 1500руб плюс вам будет необходимо купить плеер (около 1500руб). Вы получите возможность слушать музыку без потерь качества, однако не сохранится штатное управление. Количество композиций ограничено вместимостью носителя (плеера).

-не изменяется внешний вид панели авто (если всё сделано грамотно)

-количество песен зависит от вместимости носителя (телефон, флешка)

-нет возможности управлять музыкой с магнитолы

Источник

установка MP3 плеера к штатной магнитоле CD-30 через AUX вход

С моими музыкальными предпочтениями, мне вполне хватает штатной магнитолы, но отсутствие USB выхода для прослушивания музыки с флеш носителей меня постоянно расстраивало, задумывался над различными вариантами решения проблемы.
1) Замена штатной магнитол. Смутила не маленькая цена и отсутствие нормальных поставщиков этой аппаратуры.
2) Подключение любого mp3-плеера через AUX вход расположенный между сидений авто. Но тут возникало куча минусов:
— выбор песни осуществляется с помощью кнопок на самом плеере, что неудобно и даже опасно во время движения автомобиля;
— необходимость постоянной зарядки, встроенного в плеер аккумулятора;
— невозможность включения плеера в условиях низких зимних температур после стоянки автомобиля, что требует его постоянного ношения с собой;
— цена MP3 – плеера с объемом памяти от 8 Гб уже достаточно большая.
3) ВОТ 3й ВАРИАНТ НАШЕЛ КОПАЯСЬ НА ФОРДОВСКОМ ФОРУМЕ.
И так озвучиваю его!
MP3 плеер для штатной магнитолы
Далее по тексту из форума ffclub.ru/topic/163462/
Предлагаемый MP3-плеер избавляет водителя от всех перечисленных недостатков и дает возможность иметь в машине огромное количество музыки, аудиокниг и другой звуковой информации. Имея возможность управлять файлами с помощью штатного подрулевого переключателя, водитель получает возможность комфортного и безопасного прослушивания своей музыкальной коллекции во время движения.

Особенности:
— подключение к AUX входу штатной магнитолы;
— управление с помощью штатного подрулевого переключателя (джойстика);
— поддержка USB флеш памяти объемом до 32 Гб с файловой системой FAT32 (в том числе длинные имена файлов и кириллица);
— не требует подзарядки – питание от аккумулятора автомобиля;
— воспроизведение mp3 файлов с максимальным битрейтом 320 Кбит/сек и частотой дискретизации 48 кГц (в том числе режимы CBR, VBR, ABR);
— воспроизведение wav файлов (PCM + IMA ADPCM);
— поддержка плейлистов формата m3u (Winamp);
— 4 режима воспроизведения:
1) последовательное проигрывание выбранной папки (по кругу),
2) последовательное проигрывание всей карты памяти (по кругу),
3) случайное проигрывание файлов в выбранной папке,
4) случайное проигрывание файлов всей карты памяти,
— не требует наличия штатно установленного разъема AUX;
— перемотка с регулируемой скоростью;
— возможность подключения наушников;
— индикация названий файлов, папок и ID3-тегов на приборной панели

Поддерживаются магнитолы CD-30.

Подключение плеера не требует специальных знаний и навыков и может быть проведено самостоятельно.
_______________________________________________________________________________

Подумав я решил заказать чудо плеер. Пришел он течении недели по почте.
Распаковав посылку у меня стал вопрос с установкой, подумав и почитав прилагаемую инструкцию, решил установить сам. Как оказалось, процесс установки оказался не трудным, открутив перчаточный отсек или в простонародье бардачок. Далее перешел к процессу извлечения магнитолы, вставил 4 гвоздя, подходящих по размеру, аккуратно отжал зажимы и вытащил саму магнитолу и далее подключил по инструкции плеер. Вывел его в перчаточный ящик, прикрепил к полке на 2-й скотч и собрал все на место.
Включаю магнитолу, перехожу в режим AUX и ЧУДО у меня начинают играть треки с флешки, все работает! Управление так можно осуществлять и кнопками на руле.

Теперь я позабыл за диски и наслаждаюсь большим количеством аудио треков или аудио книг!

Источник

Выбираем MP3-проигрыватель в автомобиль: 7 решений, от бюджетных до дорогих

Адаптеры для кассетных магнитол, МP3-проигрыватели, FM-трансмиттеры, 1Din мультимедиа с Android и многое другое из того, что может воспроизводить музыку цифрового формата в автомобиле, сегодня в нашем обзоре.

1. АДАПТЕРЫ ДЛЯ КАССЕТНОЙ МАГНИТОЛЫ

Кассетная магнитола в автомобиле сегодня уже раритет. Большинство из тех, кто покупал такой девайс ранее, давно избавились от него, заменив более современным, проигрывающим CD и читающим другие цифровые носители. Однако сделать это просто, если магнитола была не интегрированной в центральную консоль, а устанавливалась в специально отведенное под нее 1Din или 2Din место. Найти же замену штатной магнитоле довольно сложно, особенно если автомобилю уже лет десять-пятнадцать. Да и стоят они немалых денег. Тем не менее бюджетные варианты для прослушивания на кассетной магнитоле MP3-файлов существуют.

Выполненные в форме аудиокассеты адаптеры вставляются в магнитолу и передают через специальный передатчик на головку магнитолы цифровой сигнал, который она воспринимает как сигнал, идущий с магнитной ленты. В самом бюджетном варианте от такого адаптера идет провод, вставив который в гнездо для наушников смартфона или MP3-плеера, можно слушать любимые композиции через автомобильную магнитолу. Стоит такой адаптер порядка 150 рублей, что по нынешним временам практически даром.

Есть вариант и подороже. В этом случае в форм-факторе кассеты выполнен сам MP3-плеер. Он имеет гнездо под SD-карту, аккумулятор, который позволяет ему автономно работать порядка 6 часов, и кнопки управления. В комплекте идут USB-зарядка, дистанционный пульт управления и наушники. То есть этот плеер можно использовать как обычный MP3-плеер, а можно, вставив в гнездо магнитолы, слушать как аудиокассету. Стоит такой девайс в районе 800 рублей. К его недостаткам можно отнести лишь то, что на некоторых моделях слышно, как вращаются шестеренки, компенсирующие работу лентопротяжного механизма, и не всегда передающая головка четко совпадает с головкой проигрывателя, из-за чего качество звука немного страдает.

Впрочем, решение этих проблем есть. Разобрав девайс и смазав шестеренки консистентной смазкой, можно решить первую. Качество же звучания, если потребуется, можно улучшить, подкорректировав положение передающей головки.

2. МИНИ MP3-ПРОИГРЫВАТЕЛЬ

Размеры этого проигрывателя и впрямь невелики и позволяют врезать его в любое удобное место – как на панели приборов, так и непосредственно в саму магнитолу.

При столь скромных размерах проигрыватель может воспроизводить аудио с флешки, принимать эфир в FM-диапазоне и проигрывать музыку с другого источника посредством Bluetooth-соединения с ним. Такой функционал позволяет существенно расширить возможности штатной аудиосистемы автомобиля, особенно если она по своим техническим возможностям не может воспроизводить цифровые форматы. Стоит это чудо техники, в зависимости от производителя и жадности продавца, от 160 до 350 рублей. В комплект входят инструкция, шлейфы для подключения и пульт дистанционного управления.

Кстати, инсталлировать этот проигрыватель можно и в бытовые кассетные магнитолы, и даже в активные колонки.

Так что если руки растут из того места и есть кое-какие навыки в работе с инструментами, этот вариант не просто бюджетный, а подарочный.

3. MP3-АДАПТЕР ДЛЯ ШТАТНОЙ АУДИОСИСТЕМЫ

Усовершенствовать штатную аудиосистему автомобиля, имеющую разъем для подключения CD-чейнджера, можно соответствующим цифровым проигрывателем. Зная производителя штатной аудиосистемы, довольно просто подобрать соответствующий адаптер с тем разъемом на конце, который подойдет именно к вашей аудиосистеме. Проигрыватель способен воспроизводить аудиофайлы как с флешки, так и с SD-карты.

Также к нему можно подключиться посредством разъема AUX. Управление аудиофайлами осуществляется штатными кнопками аудиосистемы: «голова» воспринимает этот адаптер как CD-чейнджер. Помимо проводного соединения, адаптер способен принимать аудиофайлы по Bluetooth-каналу и обеспечивать громкую телефонную связь – в комплекте есть микрофон. Незначительные размеры устройства позволяют с легкостью поместить его в бардачке автомобиля. Стоит такой девайс от 2000 до 3500 рублей, в зависимости от модели аудиосистемы, установленной на автомобиле.

4. FM-ТРАНСМИТТЕР

На рынке сегодня множество вариаций на тему такого адаптера, позволяющего слушать аудиофайлы с цифрового носителя, настроив на схожую с трансмиттером частоту приемник автомобиля. Однако этот FM-трансмиттер показался нам интересным в первую очередь тем, что дисплей и органы управления у него выносные, что делает его более эргономичным. Напомним, в основе своей трансмиттеры выполнены в виде моноблока, а это в свою очередь – из-за порой неудобного местоположения гнезда прикуривателя – делает пользование им затруднительным. Особенно страдает от неправильного расположения качество телефонной связи, которую трансмиттеры также поддерживают по каналу Bluetooth. Причина: встроенный микрофон находится очень далеко от лица водителя. Этих недостатков как раз и лишен девайс, разделенный на две части.

На одном конце провода штекер питания с двумя гнездами USB, одно из которых можно использовать для передачи данных с флешки, а второе – как разъем зарядки на 2 А. На другом конце дисплей с органами управления, микрофоном и гнездом под микроSD-карту. А для того чтобы трансмиттером было удобнее пользоваться, его головная часть крепится к панели приборов магнитом, местоположение которого заранее выбирается водителем. Стоит такое устройство примерно 700 рублей и органично вписывается в большинство автомобильных интерьеров.

5. 1DIN MP3/FM-ПРОИГРЫВАТЕЛЬ СО ВСТРОЕННЫМИ ДИНАМИКАМИ

Очень часто владельцы новых автомобилей не хотят заморачиваться с установкой дорогой аудиосистемы. Особенно часто такое происходит, когда «музыку» покупают в рабочую машину, из соображений «лишь бы бубнила». В этом случае стоит обратить внимание на аудиосистему со встроенными динамиками. Максимум, как нужно будет расстараться при ее инсталляции, так это вставить в место, предназначенное для магнитолы, и подключить питание. Займет это минут двадцать, не более.

Нужно сказать, что такая аудиосистема может практически все то же, что и ее старшие собратья. То есть она воспроизводит цифровые форматы с флешки или SD-карты, поддерживает воспроизведение файлов по Bluetooth и обеспечивает громкую телефонную связь. Да и выглядит вполне современно. Конечно, качественного звучания от нее ждать не приходится, но скрасить рабочий день водителя самосвала или экскаватора она сможет вполне. Стоит такой девайс порядка 1000 рублей.

6. 1DIN MP3/FM-ПРОИГРЫВАТЕЛЬ С ДЕРЖАТЕЛЕМ ТЕЛЕФОНА

Этот неказистый автомобильный MP3/FM-проигрыватель интересен тем, что, помимо функций обычного проигрывателя цифровых форматов и приема радиоэфира, он снабжен штатным держателем смартфона. Откинув вверх и вниз часть лицевой панели, вы получаете полноценный держатель для смартфона с размером экрана до 6 дюймов.

Закрепленный смартфон может выполнять функцию дисплея этого устройства при работе с ним в паре по Bluetooth-каналу. Выходная мощность устройства 60 Вт на канал, которых у него четыре.

А дабы магнитола лучше подходила к интерьеру, подсветку дисплея и кнопок можно сделать синей, красной или зеленой. Остается добавить, что стоит такое устройство около 1700 рублей.

7. 1DIN МУЛЬТИМЕДИА С ANDROID 7.0

Мультимедийные комплексы все прочнее прописываются в интерьерах автомобилей. Оно и понятно: большие экраны и широкий функционал современны и востребованы. Приятно, когда в машине стоит устройство, которое в одном лице и мощный медиапроигрыватель, переваривающий как аудио, так и видеофайлы, и развлекательный комплекс с выходом в интернет, и навигация, и монитор камеры заднего вида, и Wi-Fi-роутер, и много что еще. Однако в большинстве своем такие головные устройства имеют установочный размер 2Din. А как быть, если такую систему иметь очень хочется, а места под нее на центральной консоли нет в принципе?

В этом случае следует обратить внимание на 1Din-систему с «приставным» 7-дюймовым экраном. По функционалу она ничем не отличается от тех, что имеют больший установочный размер, и органично вписывается в интерьер практически любого автомобиля без переделок центральной консоли.

Надо только иметь в виду, что стоит такая «магнитола» уже не 1500 и не 5000 р. За качественную «голову» придется выложить, в зависимости от уровня комплектации, мощности процессора и предустановленной операционной системы, от 9000 до 15 000 рублей, что сравнимо по цене со смартфоном среднего уровня или хорошим планшетом. Но, как говорится, «охота пуще неволи».

Источник

Китайский МР3 плеер к штатной магнитоле

Всем привет!

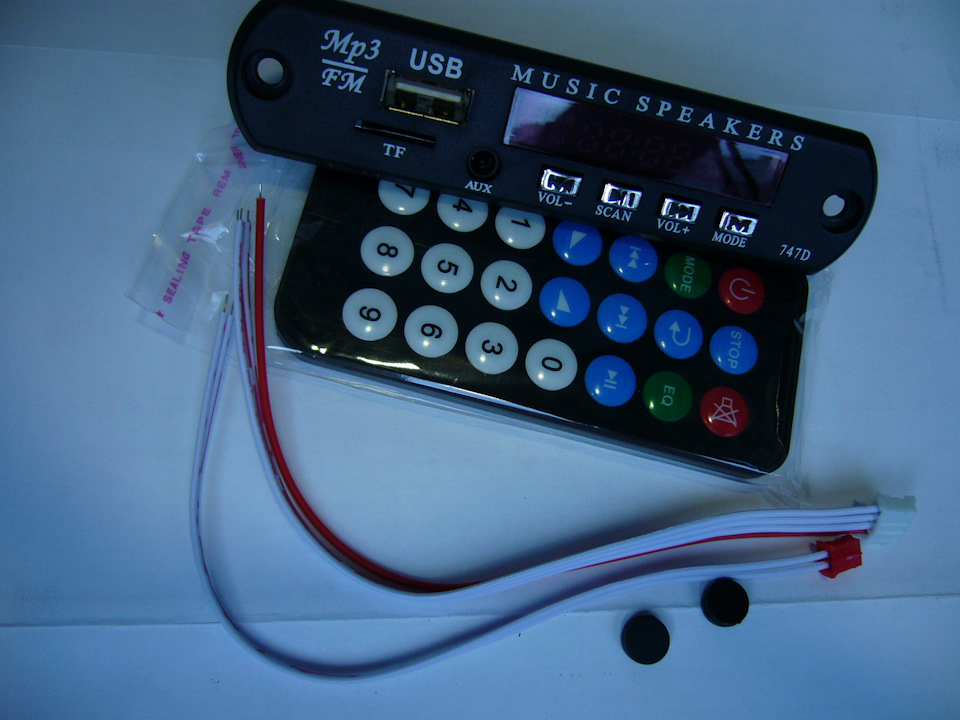

Отправляясь несколько недель назад в отпуск, заказал на Али пару МР3 плееров

и палку-вытиралку лобового стекла.

По возвращении с отдыха, посылки уже ждали на почте.
Сегодня решил Оочень бюджетно дополнить штатную балалайку USB входом, установил плеер в подлокотник, чтоб не мешался и не мозолил глаза красной подсветкой.
Качество звука хорошее, но как всегда без «напильника» не обошлось)) Пришлось немного поработать паяльником- лишнее убрать, недостающее припаять, чтобы избавиться от фонового шума при работе плеера.

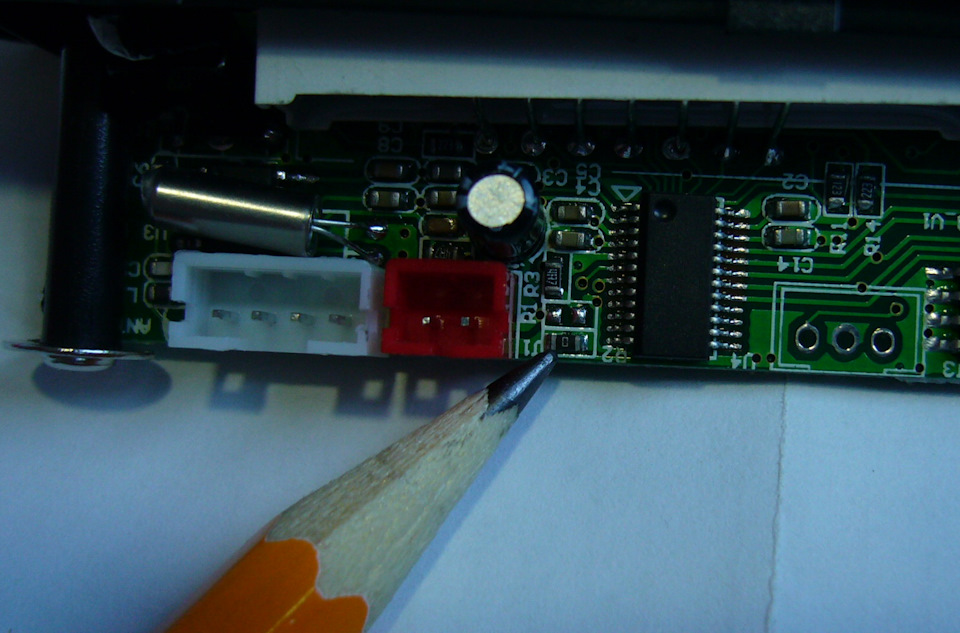

На первом этапе избавился от перемычки с маркировкой «0»

Избавившись от перемычки шум победить не удалось, фонило как на заглушенной машине, так и на заведенной. К тому же сильно грелся понижающий стабилизатор, фото ниже

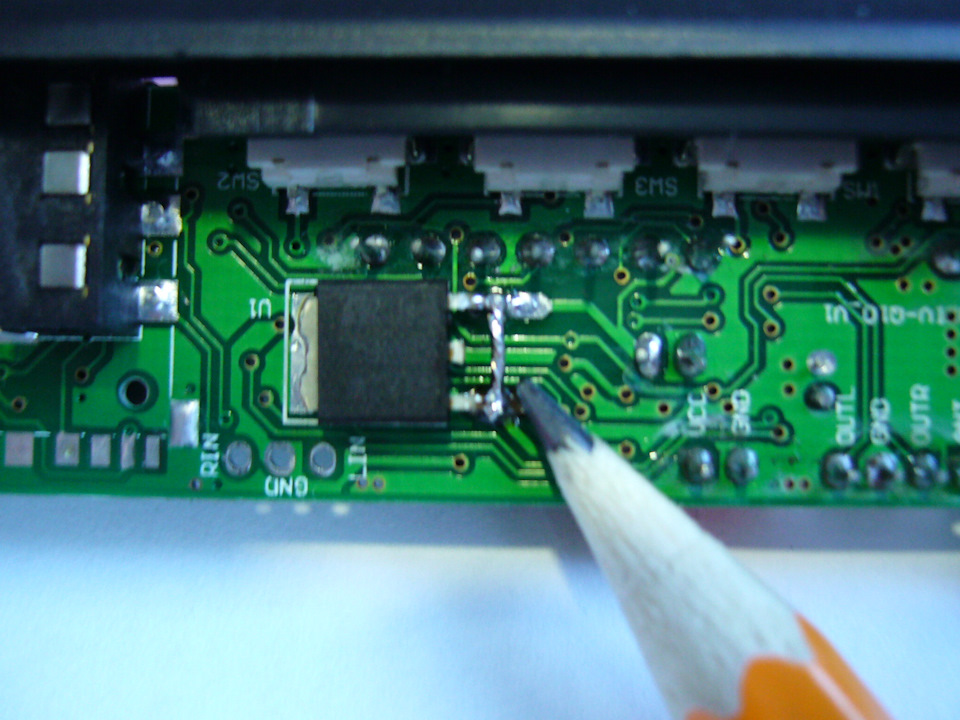

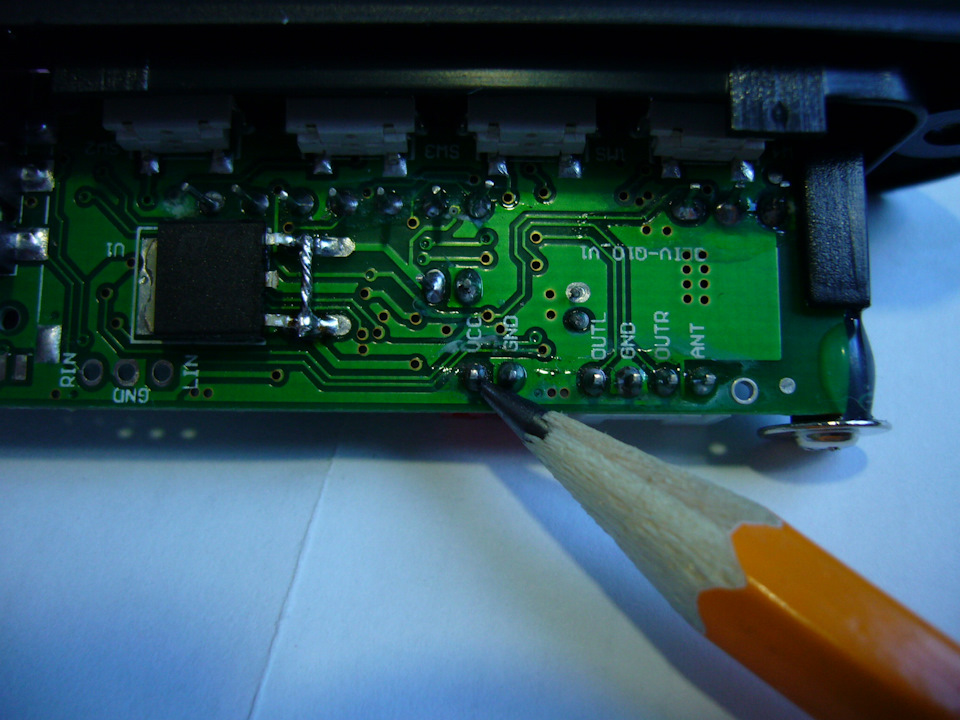

Перевел питание на 5В, припаяв перемычку между ножками стабилизатора

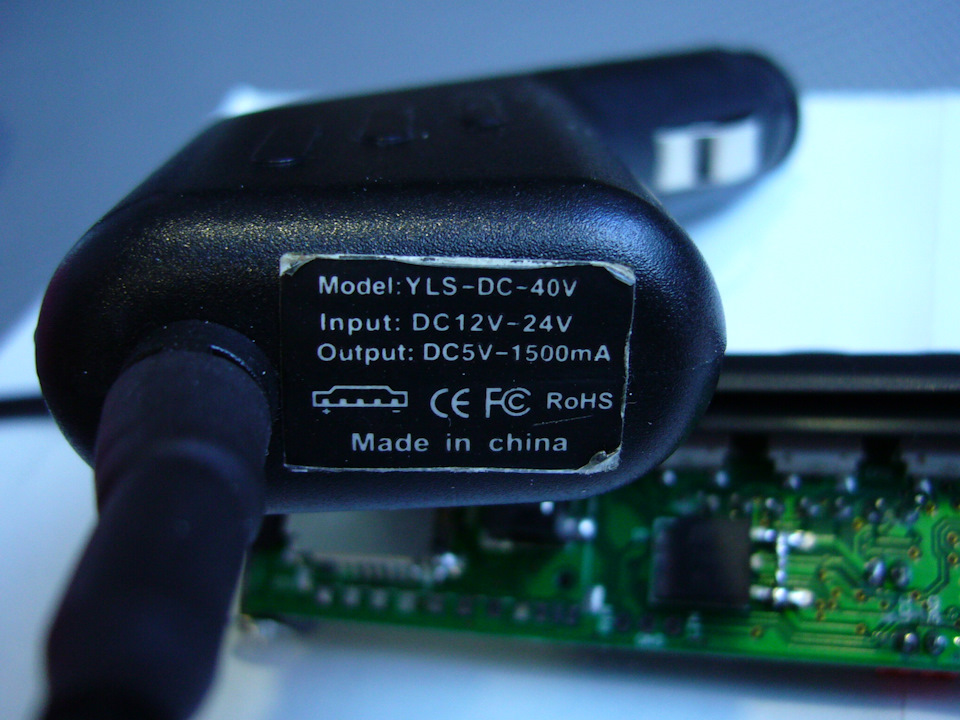

Плеер запитал при помощи старой зарядки телефона, от прикуривателя в ящике между сидений

Звук подключил через вход AUX в том же ящике между сидений

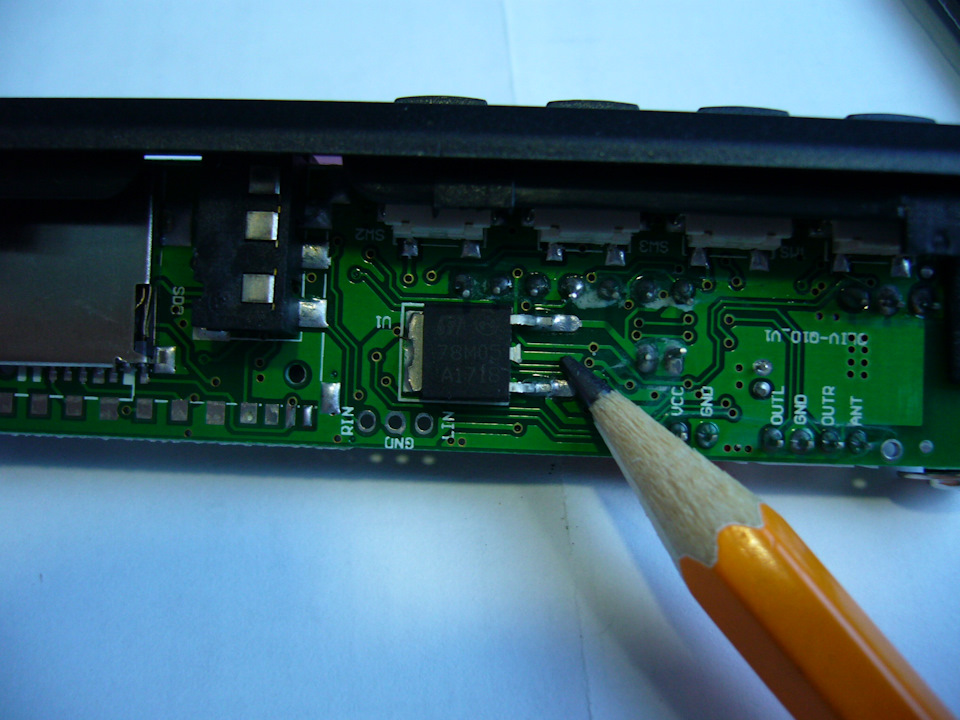

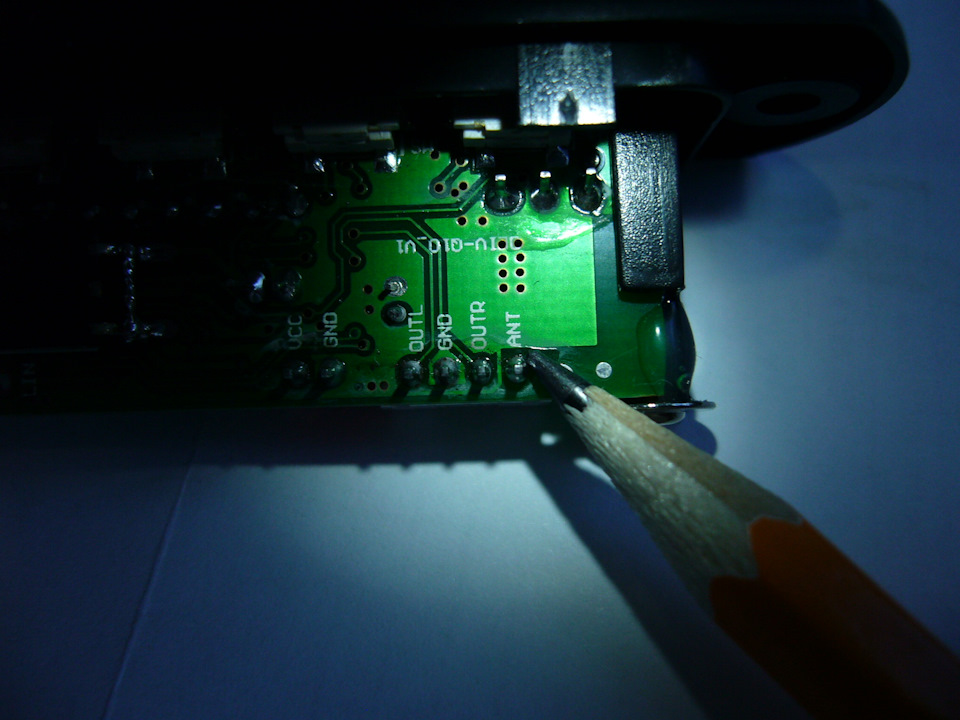

И кому интересно, распиновка питания и звука на плате:

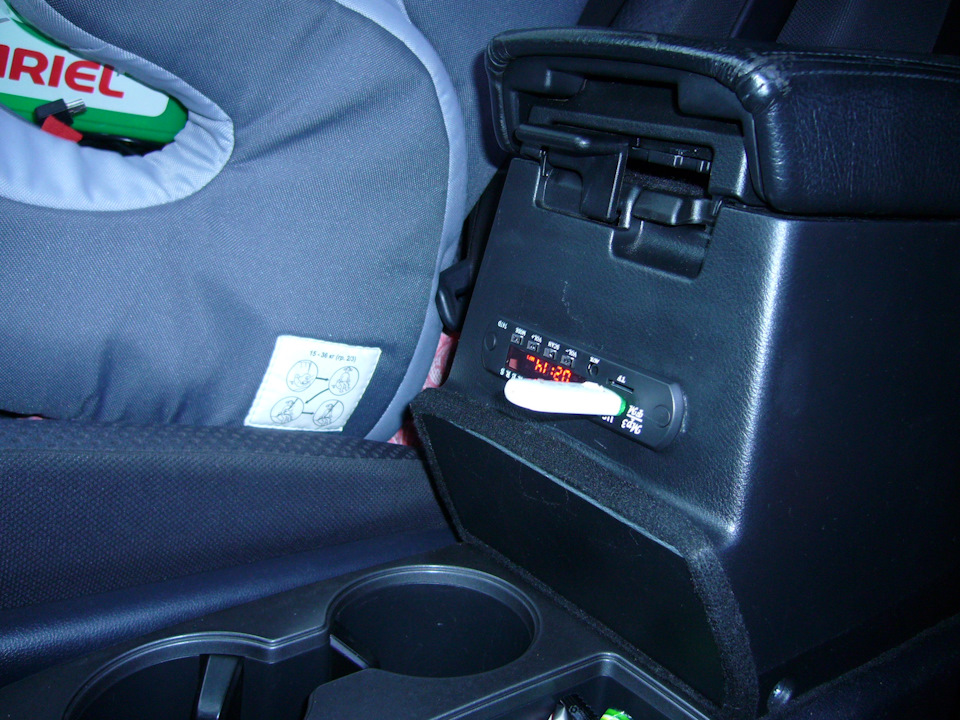

И немного фото, как это всё выглядит на машине

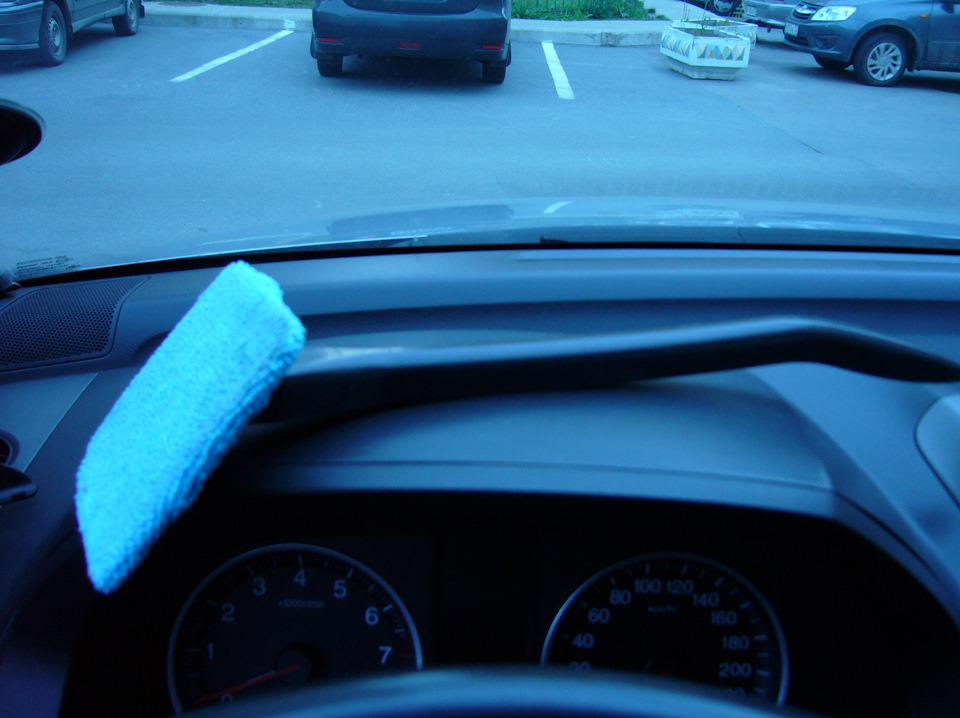

Палка-вытиралка в действии, дотягиваешься без проблем в любой угол стекла

Источник

Установка МР3 адаптера в штатной магнитоле

Данная статья написана в помощь тем, кто решает вопрос о возможности воспроизведения МР3 на штатной магнитоле и приведен вариант установки МР3 адаптера YATOUR в корпус штатной магнитолу.

В заводской комплектации была установлена кассетная магнитола с CD чейнджером, воспроизводящем только CDA файлы.

После рассмотрения всех существующих магнитол для Е46 с возможностью воспроизведения МР3 было принято решение установить адаптер YATOUR, чтобы была возможность воспроизводить МР3 файлы не с диска, а с флешки. При этом появляется вход AUX.

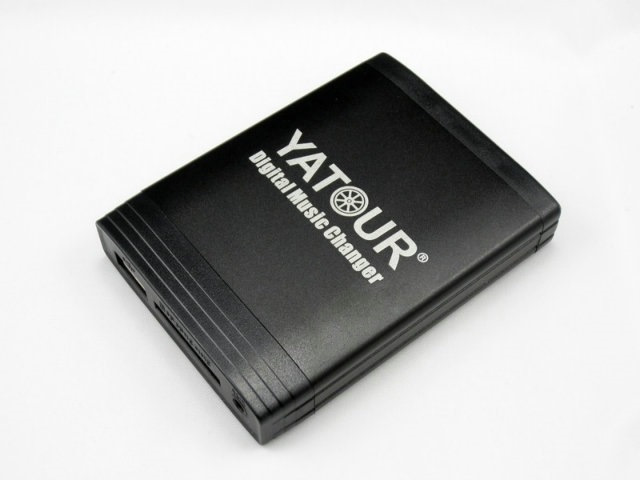

Недостатком адаптера YATOUR является его размещение вне магнитолы и соответственно неудобство при подключение флешек. Размещать адаптер в перчаточном ящике или в бардачке неудобно, поэтому ознакомившись с адаптером, решено было установить его в магнитолу. Процесс несложный, по силам многим.
В результате получаем штатную магнитолу с установленными для флешки USB разъемами, разъемом AUX на передней панели, без всяких дополнительных разъемов и проводов, которые крайне неудобно размещать в передней панели БМВ.
Для монтажа адаптера в магнитоле необходимо:
1. Два разъема USB (гнездо) для установки на кабель belchip.by/product/?selected_product=17200
2. Два разъема USB (гнездо) черного цвета для установки на плату belchip.by/product/?selected_product=12295;
3. Один разъем USB (штекер) для установки на плату belchip.by/product/?selected_product=09289;
4. Один разъем аудио (АUX) 3,5мм (гнездо на плату) belchip.by/product/?selected_product=06010
5. Один разъем аудио штекер 3,5 мм на кабель
belchip.by/product/?selected_product=12245
6. Один разъем D-SUB DHB-15M (вилка на кабель)
belchip.by/product/?selected_product=31663
7. Крышку или корпус от неисправного CD от стационарного компьютера;
8. Многожильный провод из кабеля UTP или аналогичный

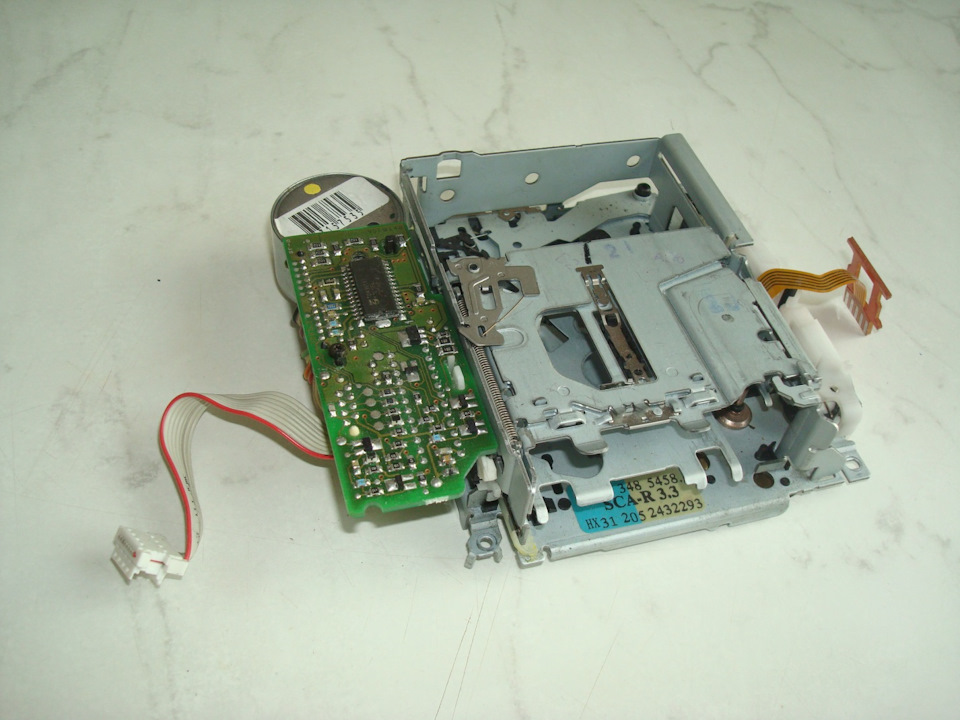

Снимаем в магнитоле лентопротяжный механизм. Крепится он на 4 винтах. При этом необходимо отключить 2 проводных шлейфа.

Правый шлейф просто вставлен в разъем без фиксатора. В левом шлейфе для снятия нужно сдвинуть вверх фиксатор.
Затем отсоединяется передняя панель магнитолы от шасси. Передняя панель снимается вместе с алюминиевой пластиной, на которой она закреплена. При снятии шлейфа от передней панели не забудьте поднять фиксатор на разъеме шлейфа вверх. Иначе шлейф можно повредить. После поднятия фиксатора шлейф должен доставаться из разъема без усилий. Фиксатор поднимается обычной отверткой с двух сторон разъема. Для удобства в работе алюминиевую пластину необходимо отделить от передней панели. Крепится на 3-4 винтах. При этом нужно быть аккуратным отсоединяя 3 верхних пластиковых зацепа передней панели от алюминиевой пластины.

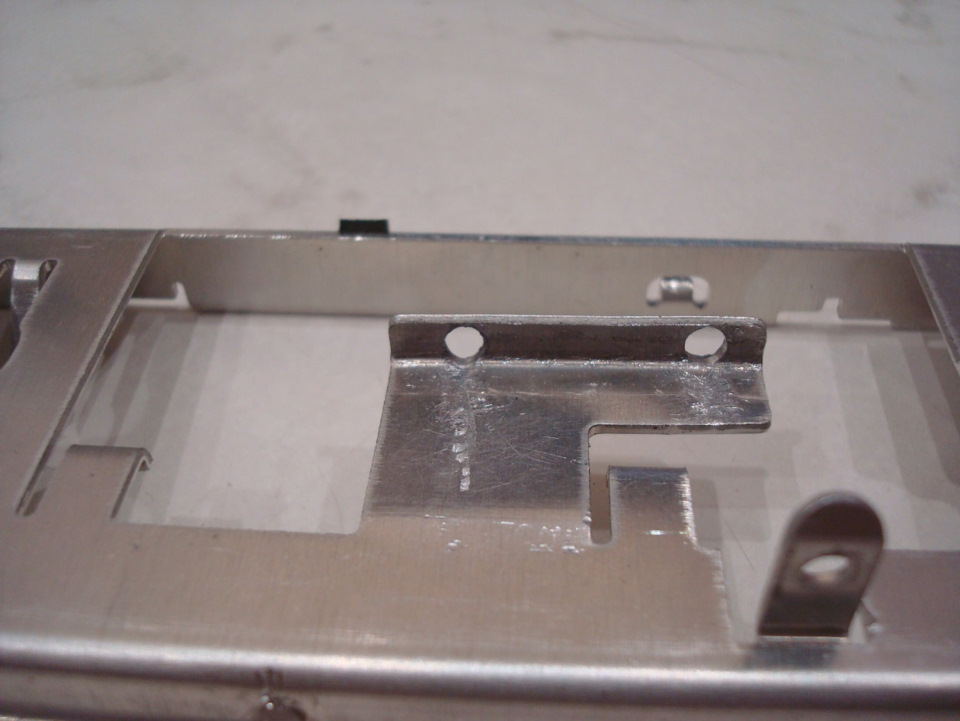

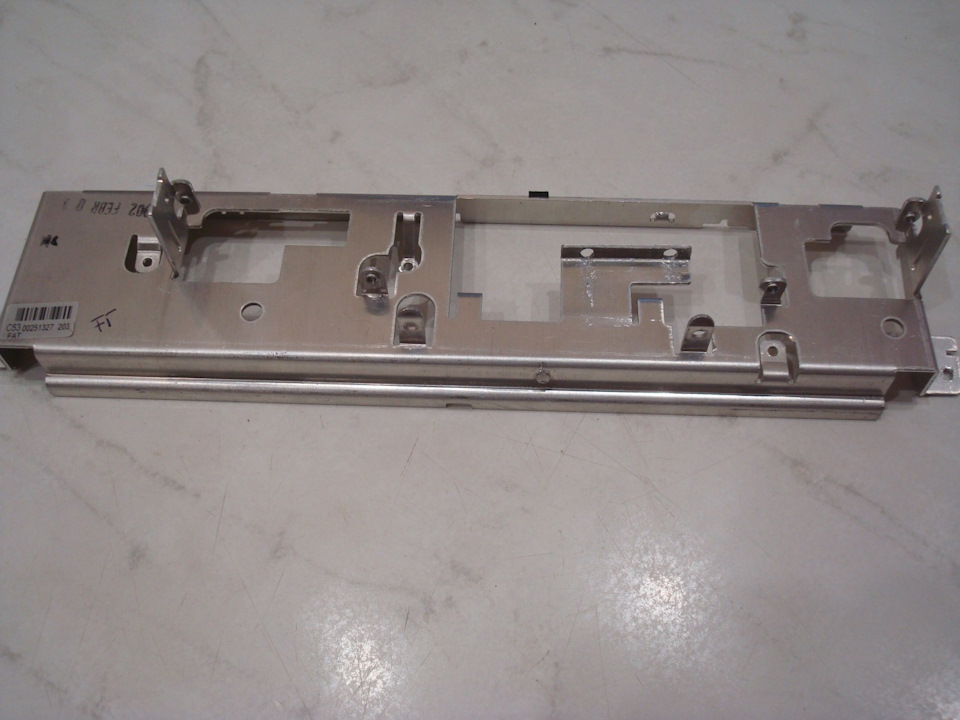

В алюминиевой пластине отгибаем в одну плоскость с пластиной направляющую для кассеты и сверлим в ней два отверстия диаметром 3,5мм в соответствии с фото.

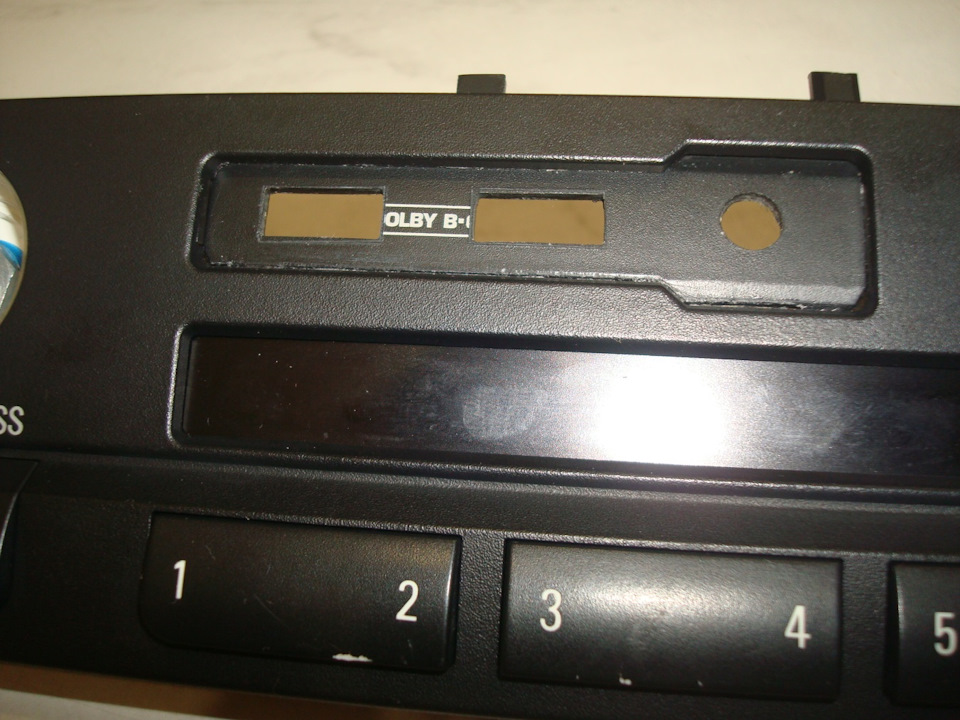

Снимаем с передней панели пластмассовую крышку для кассеты и вырезаем в ней два отверстия под разъемы USB и разъем AUX. Размеры необходимо снять с соответствующих разъемов. Остатки надписи смыть растворителем 646.

Крышку для кассеты приклеиваем по периметру к передней панели. При этом необходимо отломать фиксатор с левой стороны крышки. Так крышка плотнее будет прилегать к передней панели. Клеил клеем СуперМомент, но после него появился белый налет, который необходимо будет смывать тем же растворителем 646. Лучше использовать другой клей.

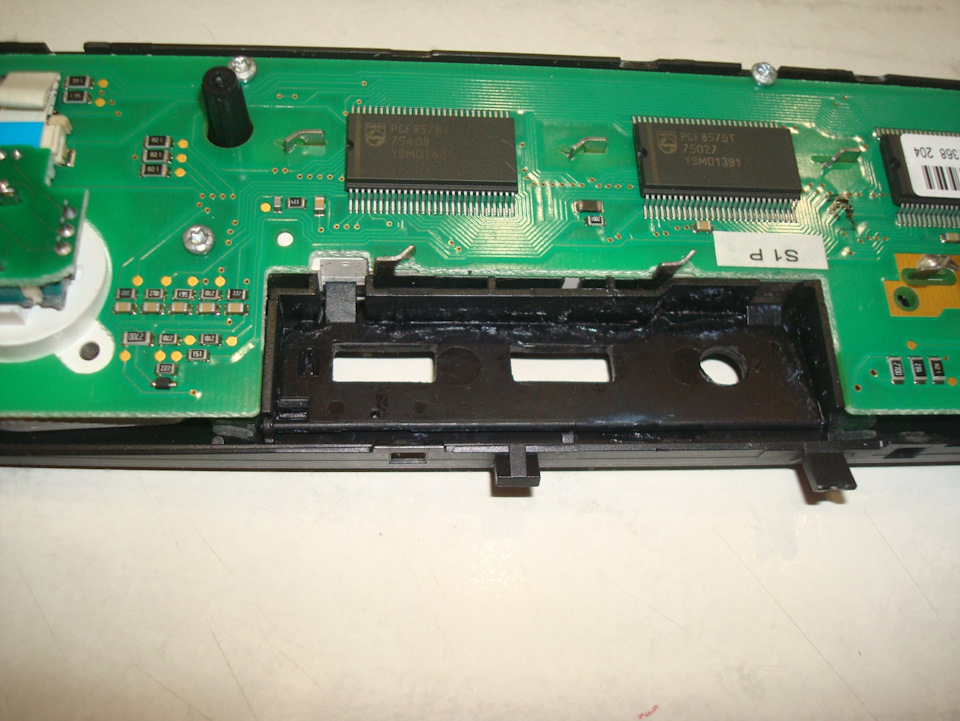

Сначала при снятой крышке кассеты промазываем клеем внутренние края отверстия для кассеты. Затем прижимаем крышку кассеты к передней панели и промазываем клеем изнутри полученное соединение.

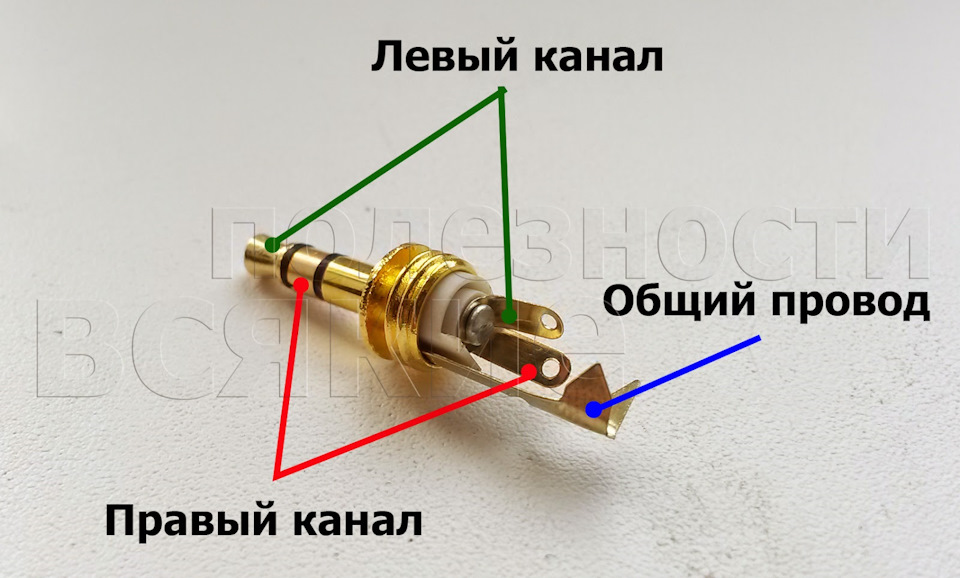

Также на крышку кассеты передней панели приклеиваем разъем AUX с припаянными к нему проводами и штекером AUX.
Из комплекта разъема USB для кабеля необходимо изъять металлические гнезда, в которые устанавливаются разъемы USB. Наличие этих гнезд позволяет припаять их на пластину для крепления. А после запайки металлических гнезд вставить в них разъемы USB.

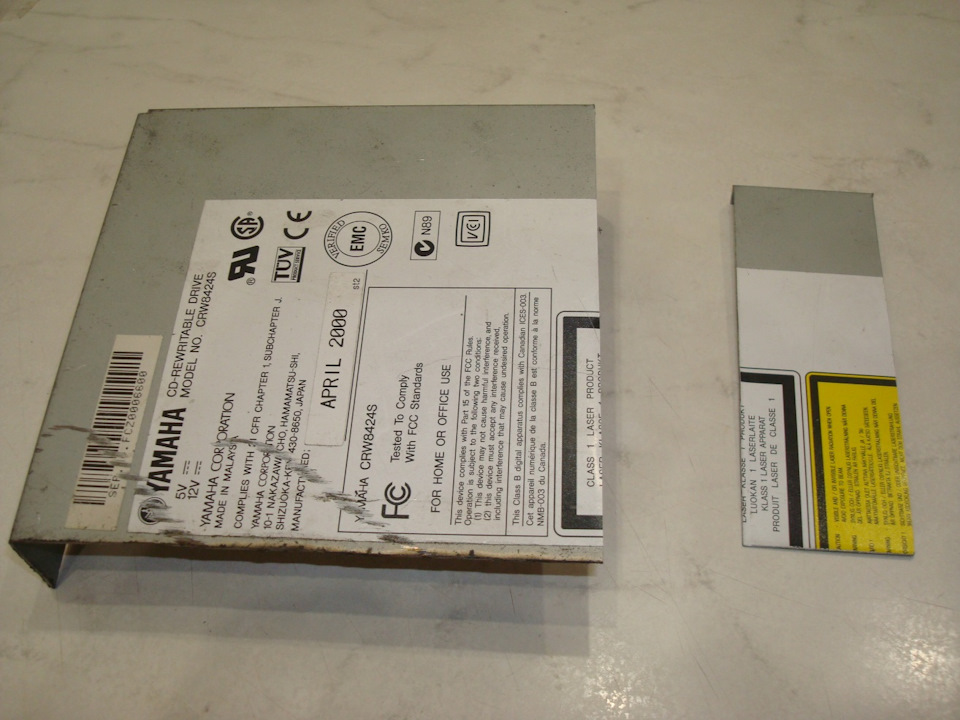

Из корпуса CD-ROM вырезаем две пластины шириной с металлические гнезда и длиной 4-4.5 см, к которым припаиваем металлические гнезда. Сами разъемы USB паять нельзя – расплавятся. Паяем паяльником на 80-100вт, предварительно нанести на спаиваемые поверхности канифоль или жидкий флюс.

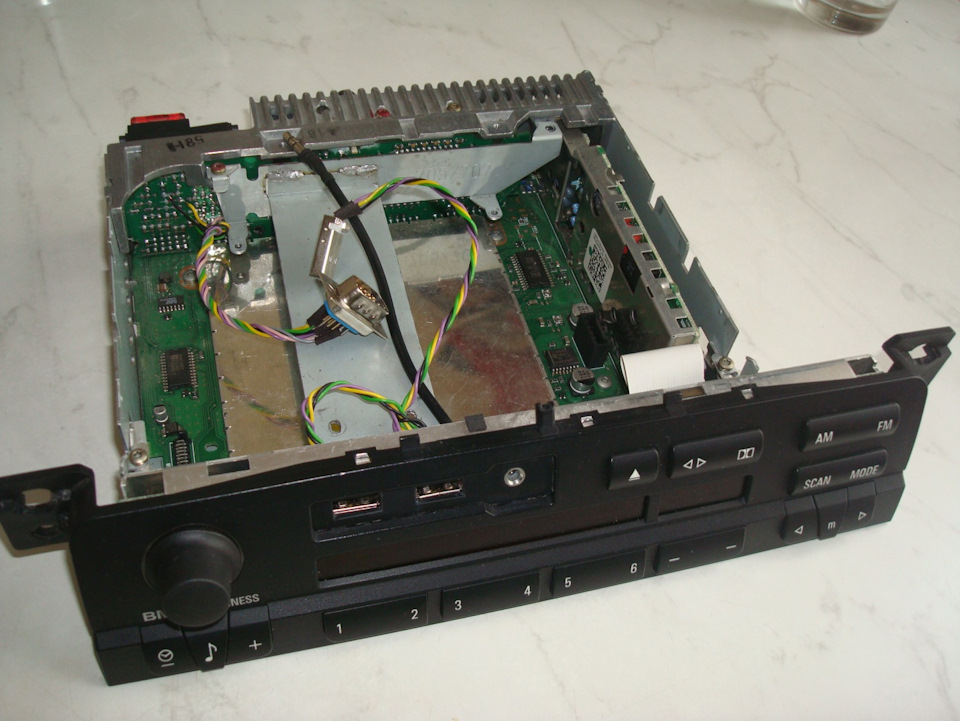

Собираем переднюю панель и крепим ее к шасси магнитолы. Вставляем разъемы USB черного цвета в припаянные гнезда и примеряем алюминиевую панель в сборе с разъемами к передней панели и вырезанным в крышке кассеты отверстиям. Для более точной установки подключаем флешку в разъемы через вырезанное отверстие. Отмечаем на пластинах места под отверстия в алюминиевой панели. Также отступив от края пластины примерно 6-7 мм, по центру намечаем отверстия под другую пластину, которая будет удерживать конвертер и усиливать жесткость пластин с USB разъемами. Просверливаем намеченные отверстия. Запаиваем гнезда для USB разъемов. Два USB разъема черного цвета, в которые будут подключаться флешки распаиваем параллельно, контакт в контакт. При этом не забыть пропустить провода в металлический корпус (гнезда) для разъемов. Разъем USB (штекер) распаиваем так, чтобы контакты гнезд USB для флешек повторяли контакты разъема для флешек в адаптере (делаем удлинитель в гнездо USB адаптера).

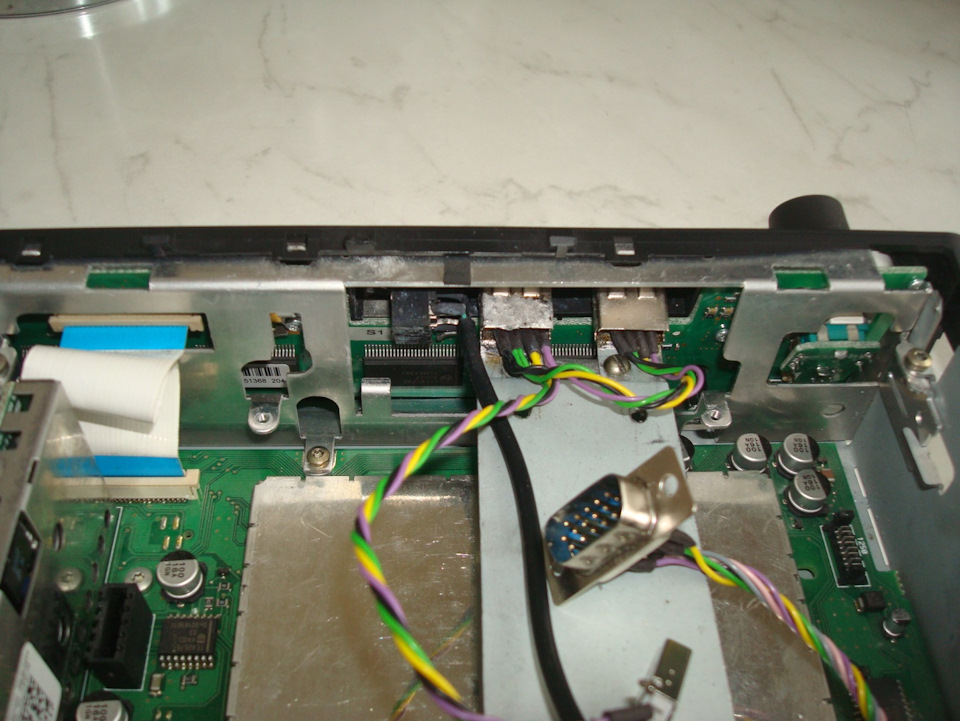

Вставляем разъемы в металлические гнезда и прикручиваем пластины к алюминиевой панели

Собираем переднюю панель, но в магнитолу не устанавливаем, чтобы удобнее было паять провода от основного разъема адаптера к основному разъему магнитолы и разъему CD чейнджера установленным на задней печатной плате магнитолы.

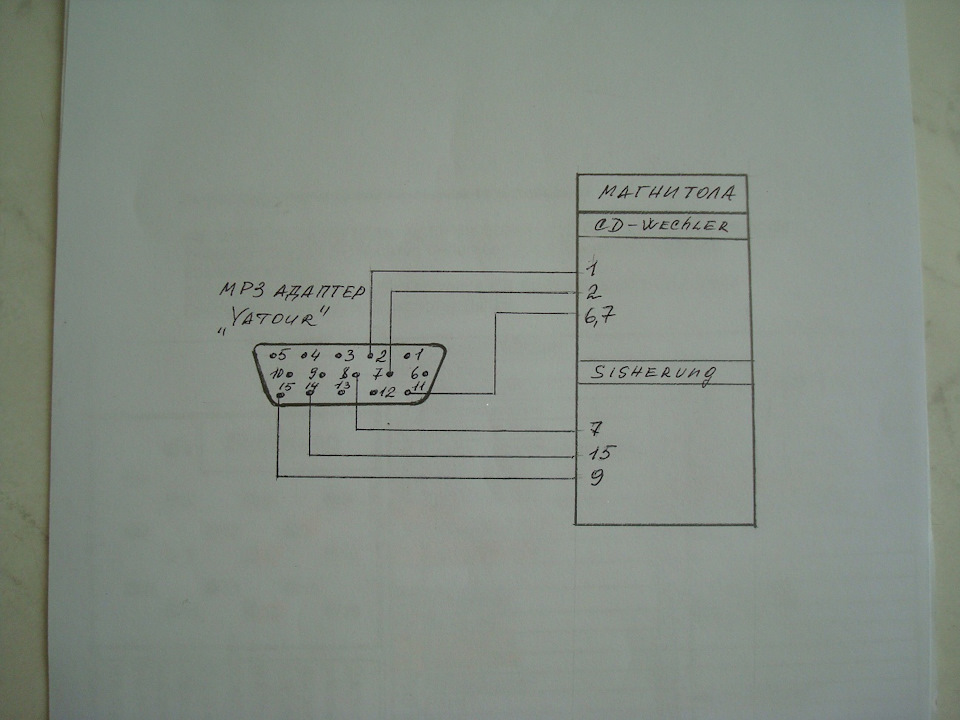

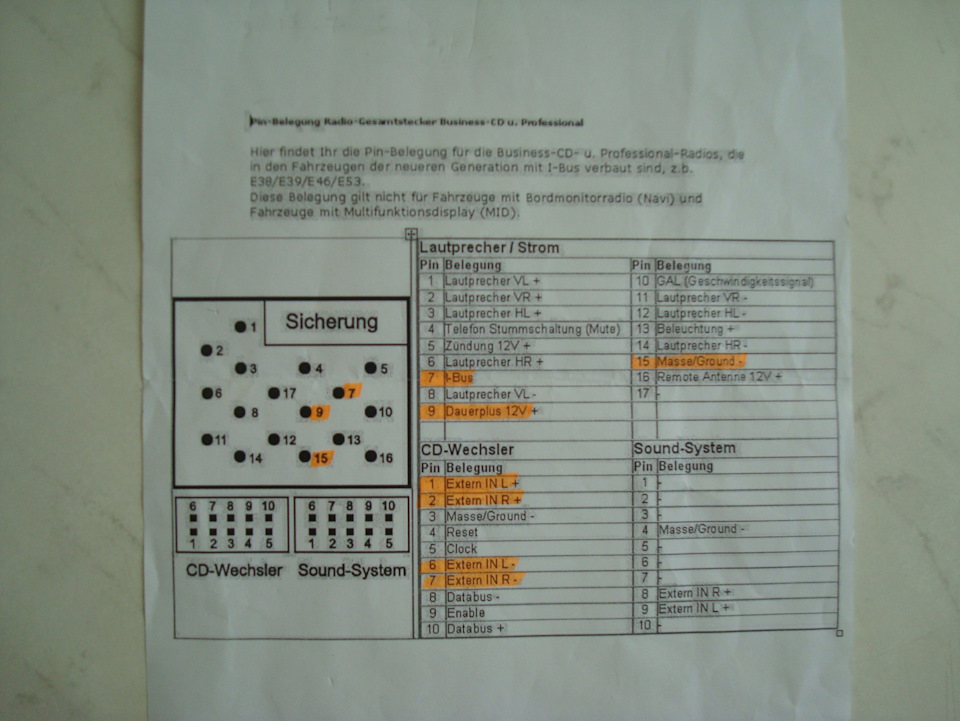

Припаиваем провода от разъема DB-09M к основному разъему магнитолы и разъему CD чейнджера на печатной плате магнитолы, по схеме приведенной ниже.

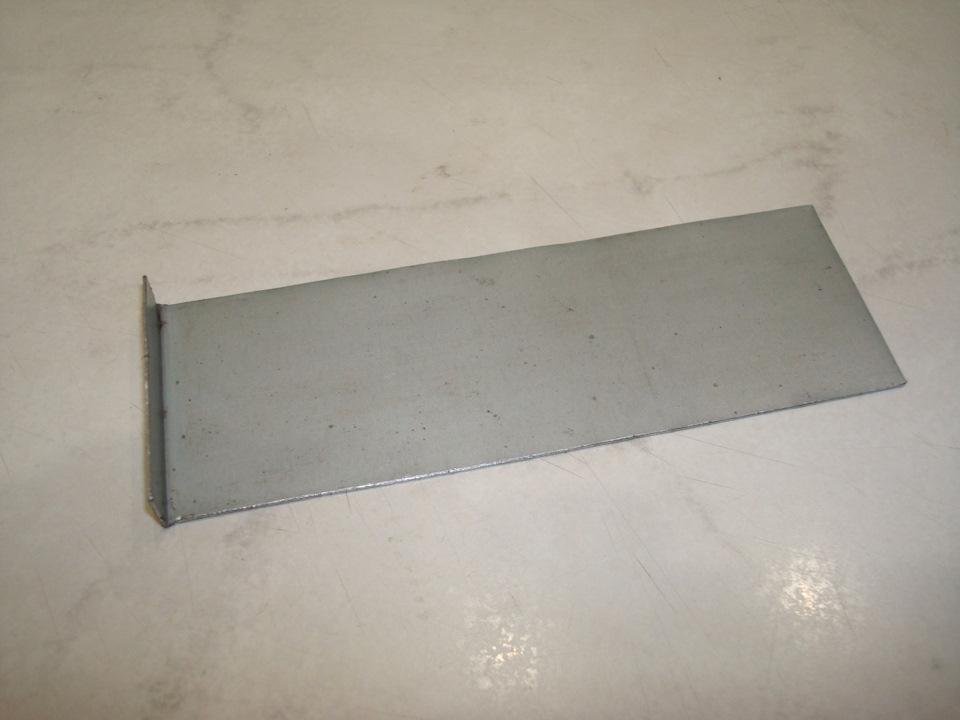

Из корпуса CD-ROM вырезаем пластину для крепления адаптера и увеличения жесткости крепления USB разъемов.

Размеры не записывал, поэтому лучше оценить их по фото.
Пластина для крепления адаптера устанавливается по месту, отмечаются места для винтов крепления с пластинами USB разъемов и место пайки на задней металлической стенке перед задней печатной платой. На задней металлической стенке плата располагается по центру по отношению к верху и низу задней стенке. В пластине для крепления адаптера просверливаются 2 отверстия диаметром 4 мм, для того чтобы был зазор для регулировки положения пластины, или можно сделать эти отверстия продолговатыми с этой же целью.
Пластина припаивается к задней металлической стенке. Заднюю металлическую стенку перед пайкой необходимо снять. На сторону пластины, которая будет фиксировать адаптер необходимо приклеить поролон толщиной 1-2 мм для лучшей фиксации.

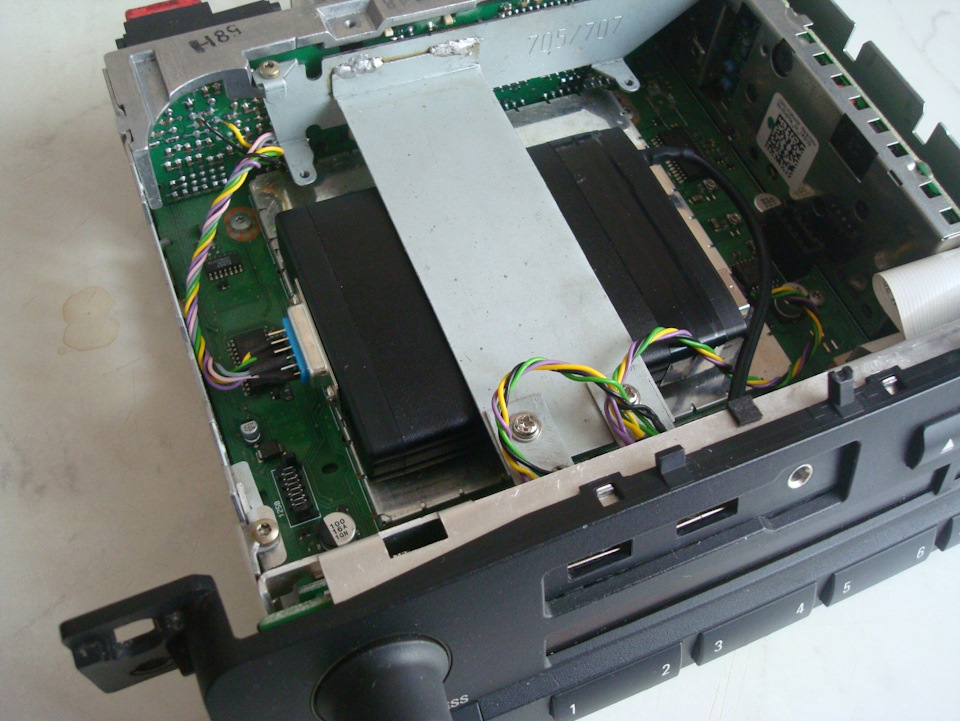

Устанавливаем адаптер. Фиксируем пластиной. Подключаем разъемы

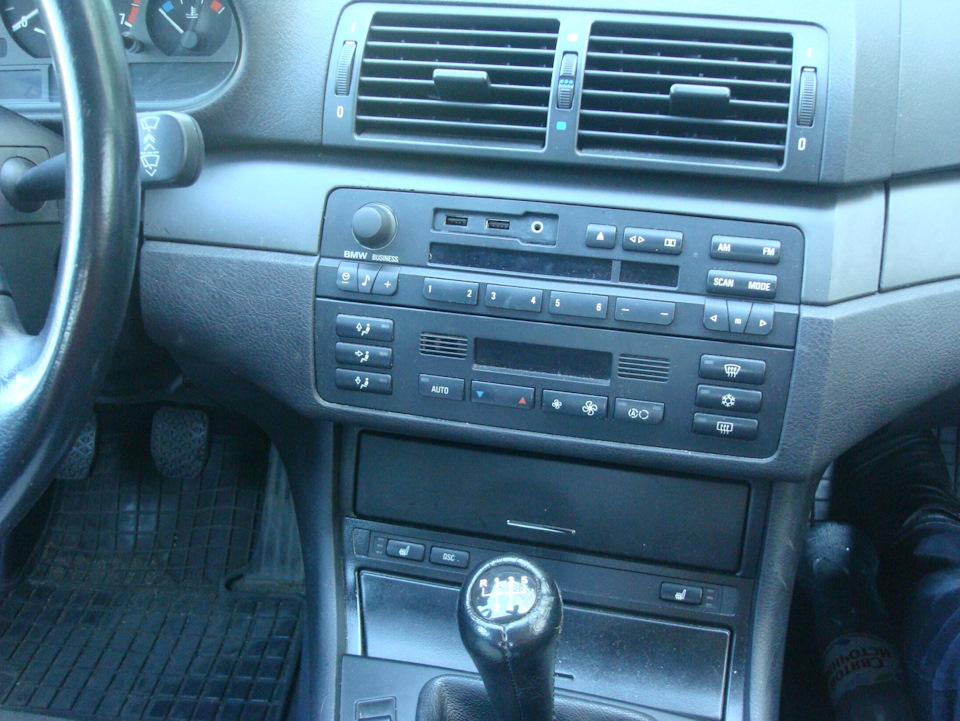

Устанавливаем в машину

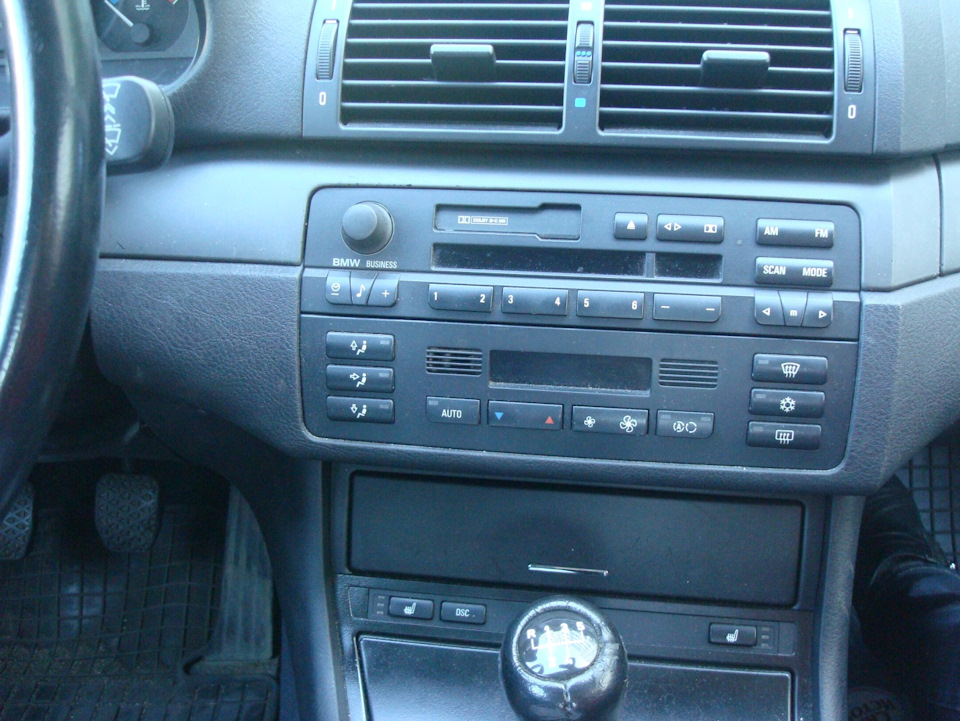

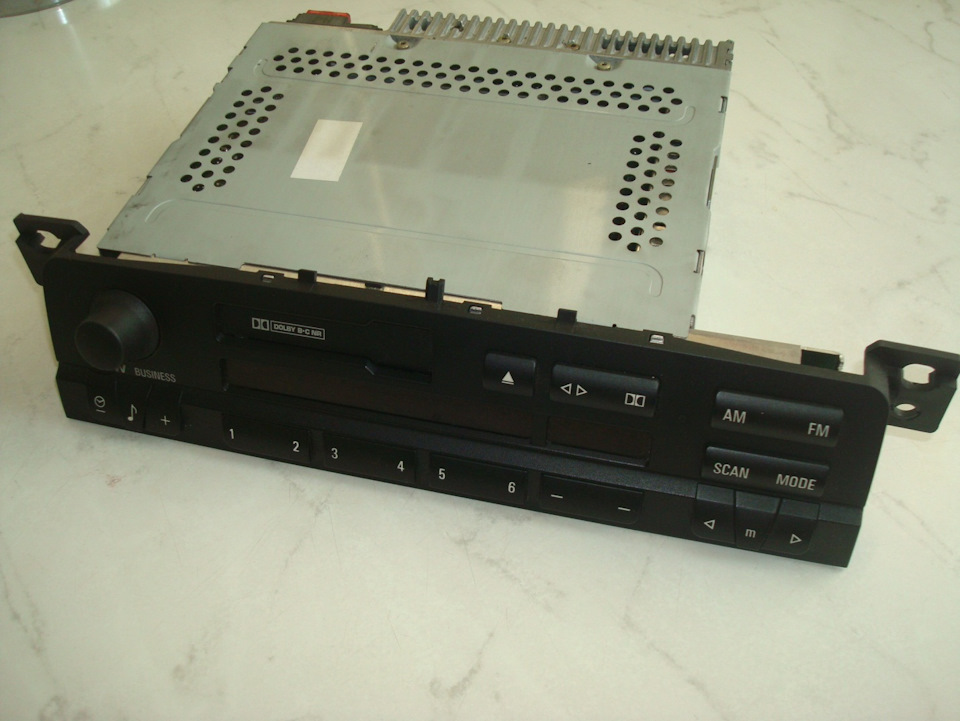

А такая была магнитола
