Двигатель Nissan MR20DE

Двигатель Nissan MR20DE известен широкому кругу пользователей с 2005 года, когда первые его модели начали устанавливаться на автомобили «Ниссан Серена». Силовой агрегат состоит из 16-клапанной ГБЦ и алюминиевого блока цилиндров с чугунными гильзами и открытой рубашкой охлаждения. Двигатель MR20DE заменил использовавшуюся до этого модель QR20DE. По сравнению с предшественником, новый мотор стал более долговечным (капремонт требуется после 300 тысяч км пробега) и получил улучшенные тяговые свойства.

Владельцу авто с двигателем MR20DE следует помнить, что:

· в этом моторе нет гидрокомпенсаторов. Это означает, что при появлении характерного стука лучше не откладывая отрегулировать зазоры клапанов. Если этого не сделать, двигатель все равно будет работать, но его рабочий ресурс может сократиться;

· фазорегулятор есть только на впускном распредвале;

· для привода ГРМ используется цепь. Главный плюс такого решения – более высокая степень надежности, чем у ременной передачи: такая поломка как загиб клапанов не является характерной для MR20DE;

· дроссельная заслонка регулируется с помощью электронного блока, инжекторная система питания использует многоточечный впрыск;

· кулачки распредвала и шейки коленвала позволяют снизить внутреннее сопротивление двигателя и улучшить его тягово-скоростные свойства.

Количество потребляемого топлива двигателем MR20DE напрямую зависит от марки и модели автомобиля, на котором установлен мотор. Например:

· полноприводный «Ниссан Кашкай» первого поколения с 6-ступенчатой МКПП расходует в среднем 8,2 литра на 100 км;

· Nissan Qashqai J10 с передним приводом и вариатором – 7,6 л;

· рестайлинговый Nissan X-Trail второго поколения (Т31) с полным приводом и вариатором – 8,5 л.

Технические характеристики двигателя MR20DE

Основные технические характеристики двигателя MR20DE:

· количество цилиндров – 4;

· количество клапанов – 16;

· диаметр цилиндра – 84 мм;

· ход поршня – 90,1 мм;

· система питания – инжектор;

· мощность – 133–147 л. с.;

· крутящий момент – 187–207 Нм;

· степень сжатия – 10,2;

· экологические нормы – EURO4/5.

На какие автомобили устанавливался

В разные годы двигатель MR20DE устанавливался на автомобили следующих марок:

Двигатель MR20DE заслуженно считается одним из самых надежных из всех силовых агрегатов, когда-либо создававшихся специалистами Nissan. И тем не менее владельцы авто с таким мотором могут столкнуться с такими проблемами:

· повышенный расход масла, избавиться от которого часто удается заменой поршневых колец, маслосъемных колпачков или раскоксовкой;

· падение мощности в жаркую погоду, когда ЭБУ снижает обороты до определенного уровня;

· растяжение цепи ГРМ, которое иногда случается раньше чем пробег составит 200 тысяч км.

Регламент техобслуживания двигателя Nissan MR20DE

Длительную безаварийную эксплуатацию мотора Nissan MR20DE можно обеспечить своевременным прохождением ТО с заменой масла, масляного и топливного фильтров, а также других расходных материалов. Менять смазочную жидкость на новом двигателе производитель рекомендует через каждые 15 000 км пробега. Для б/у мотора, эксплуатируемого в российских условиях, этот интервал лучше сократить до 7,5–8 тысяч км. Применять следует качественные масла, например, Elf 5W-30 или 5W-40. Проверить цепь ГРМ нужно через 150 тысяч километров, регулировать зазоры клапанов – через 100 000 км пути. В каждом отдельном случае планировать график прохождения ТО следует с учетом предписаний производителя и реального состояния агрегата.

Источник

MR20DE.Пресадка сердца #3. Сравниваем двигатели.

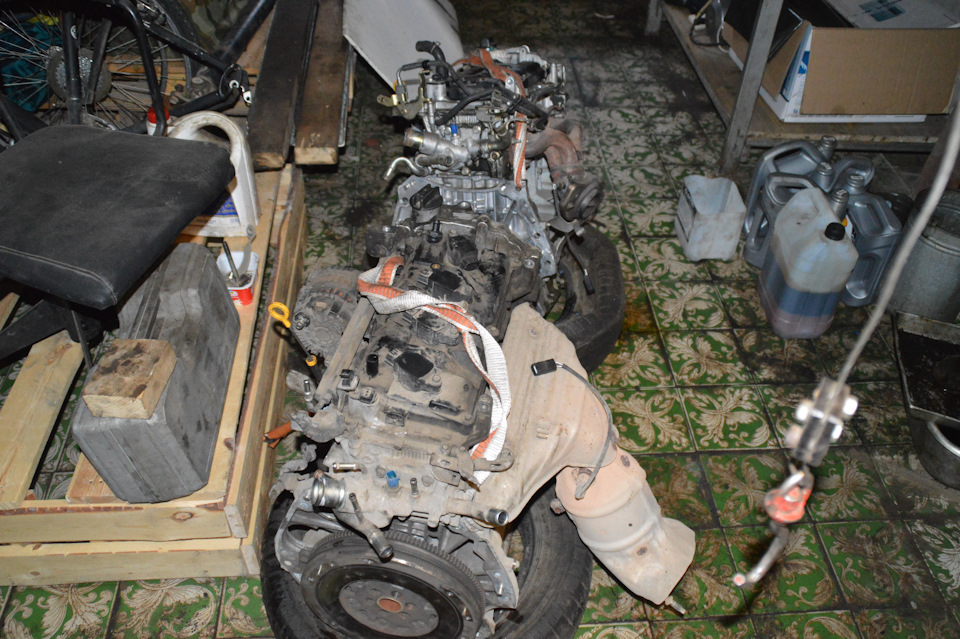

Наконец оба двигателя лежат в яме рядом, лично для меня очень интересно сравнить, чем же они все же отличаются. Многие двигатели с Японии идут с ЕГР, мне же достался без него, это несколько упрощает дело.

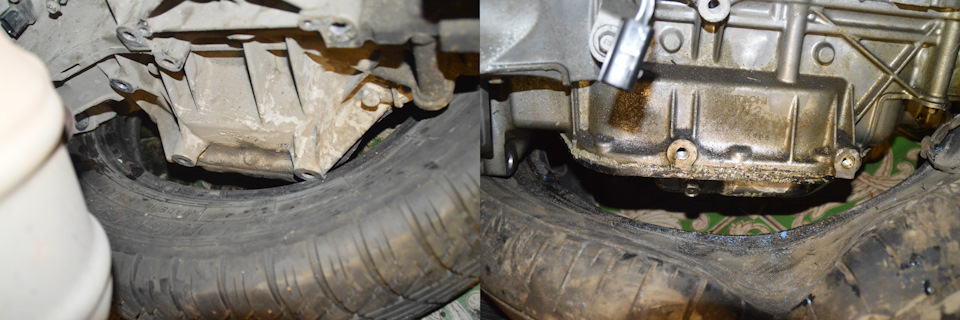

На самом деле самое главное отличие это так называемый масляный картер, в котором находится балансир. Все главные отличия находятся именно на нем, если сильно заморочится то его можно поменять со старого двигателя тогда отличия будут минимальны. Но наверно заниматься этим целесообразно если старый двигатель идет в утиль, я же думаю что возможно я когда-нибудь его восстановлю.

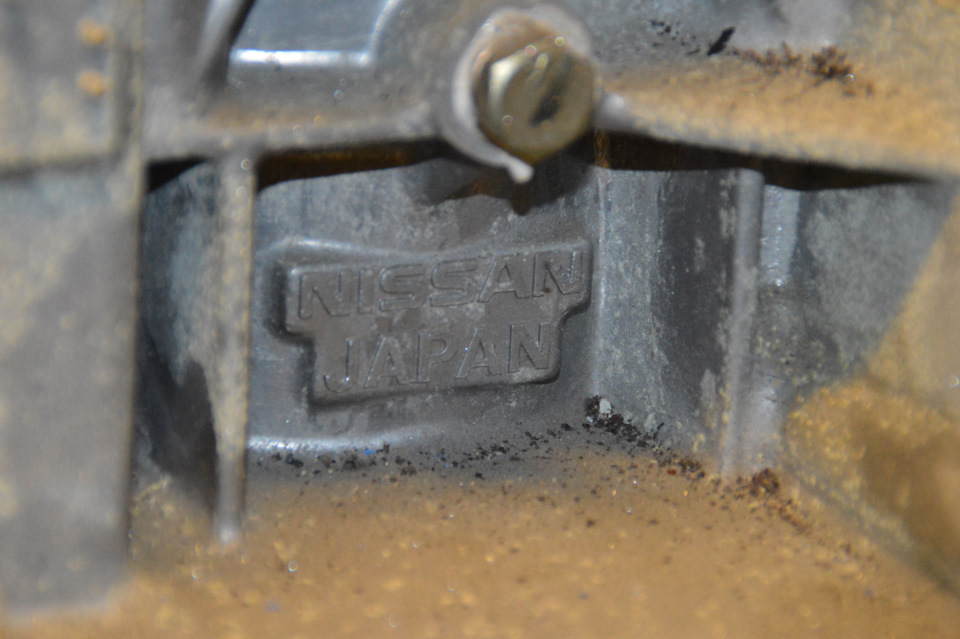

Как оказалось блок изготовлен Ниссаном, а вот этот самый масляный картер для Ниссана делает Хитачи, причем в различных исполнениях.

На контрактном двигателе нет теплообменника под масленым фильтром, но вроде его можно туда прикрутить со старого, посмотрим по ходу дела как это получится. Самое большое для меня расстройство это отсутствие датчика уровня масла, уж очень я к нему привык особенно когда появился повышенный расход и эту проблему ни как не решить.
Еще одна проблема это несовпадение точек крепления промежуточной опоры правого привода, находящихся на масляном картере. Но к счастью они не просто не совпадают, но и еще получаются на расстоянии примерно 2 см от опоры и это позволяет изготовить переходную пластину. О пластине будет чуть позже, есть разные варианты ее изготовления я еще сам не определился.

На фото видно что на старом двигателе места крепления опоры выступают намного дальше чем на «новом»

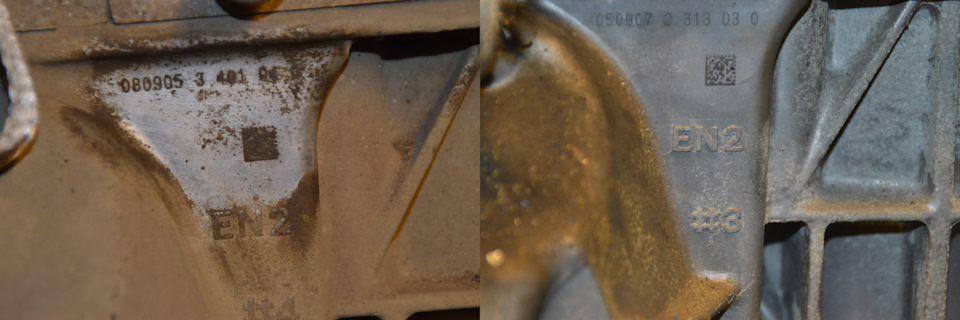

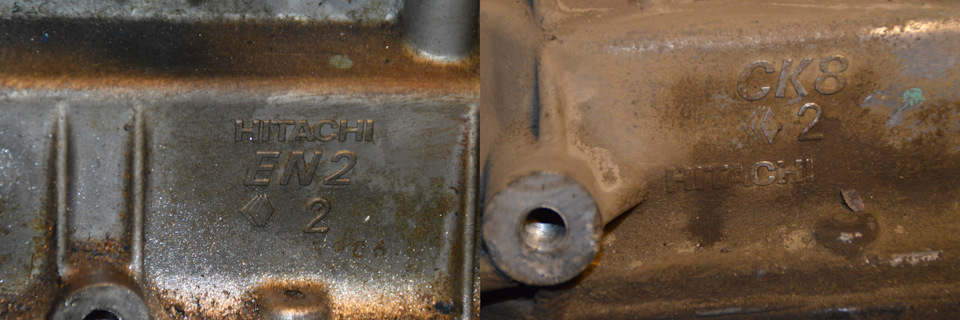

В маркировках блоков тоже есть некоторые различия, на старом маркировка EN2 #4, на «новом» EN2 #3. Сверху идут еще какие то цифры, что они означают узнать не где не удалось, хотя первые шесть цифр очень похожи на дату выпуска, но это только предположение. Ниже присутствует QR-код, со сканировал его, он повторяет те же самые цифры, что написаны вверху.

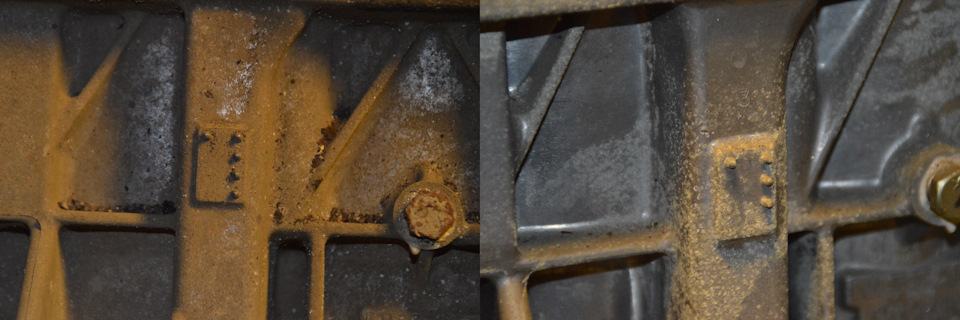

Есть еще странная маркировка напоминающая шрифт Брайля для слепых. Она тоже на одну точку различается.

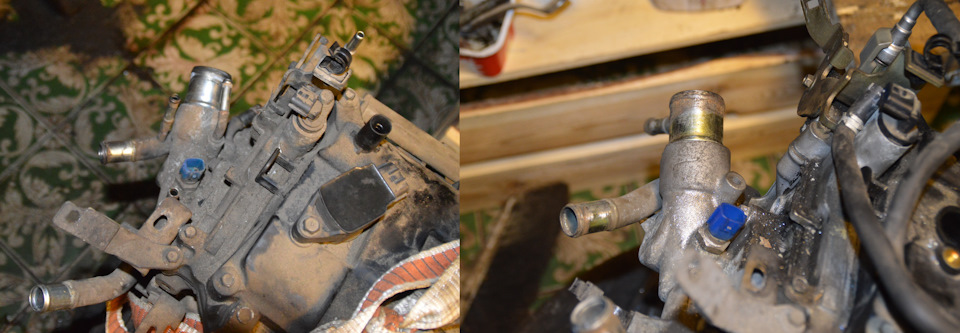

Еще разное количество трубочек для охлаждающей жидкости, пока непонятно куда один ведут, будет ясно при установки, есть предположение, что это обогрев дросселя. Что с этим делать решу попозже.

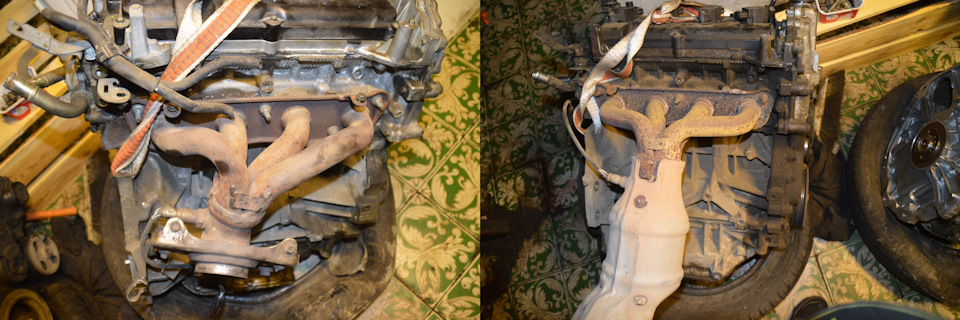

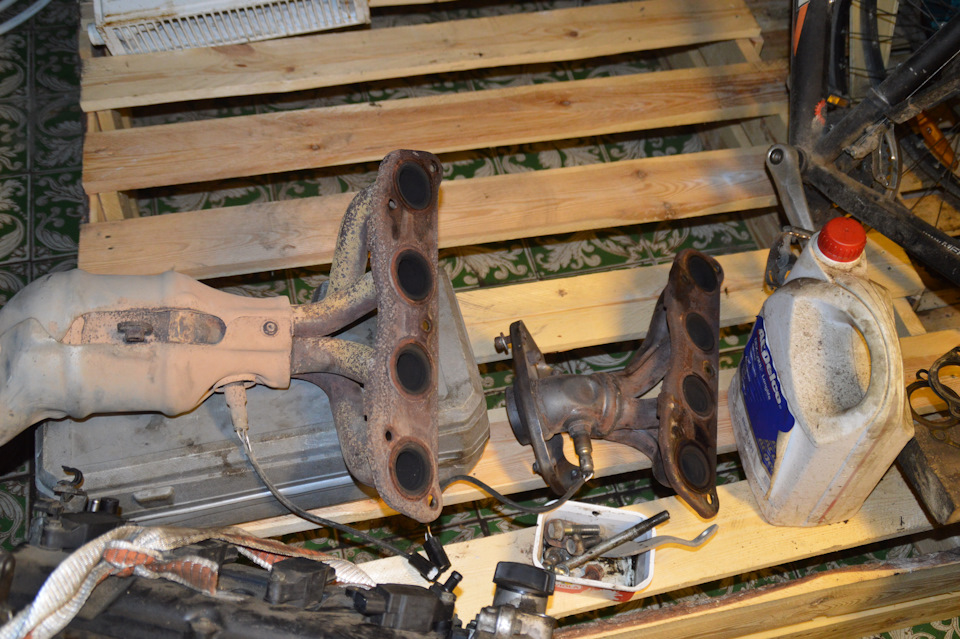

Так же разными оказались выпускные коллектора, на «новом» двигателе он другой формы и без катализатора. Тут только менять других вариантов нет.

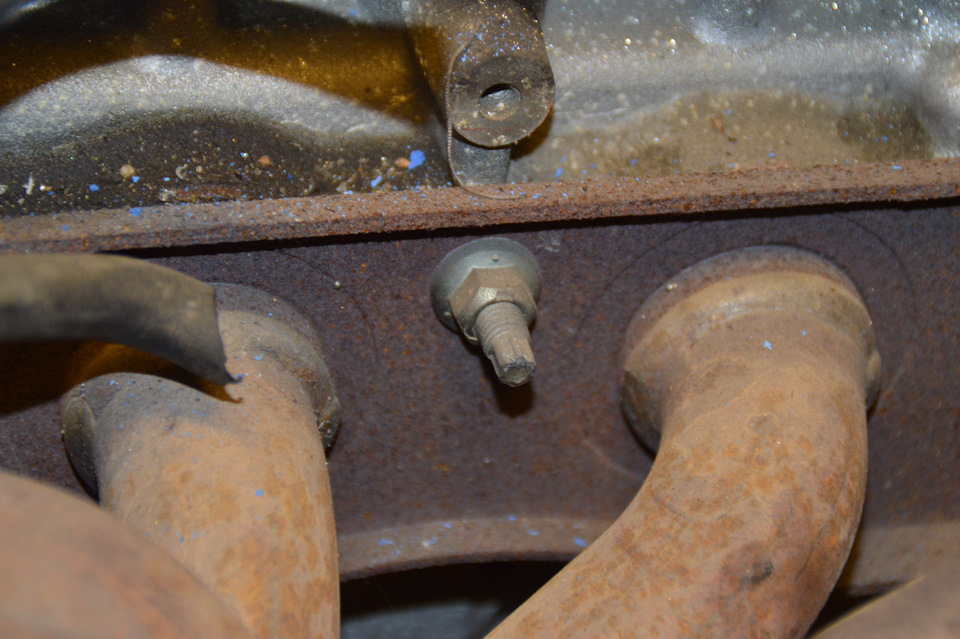

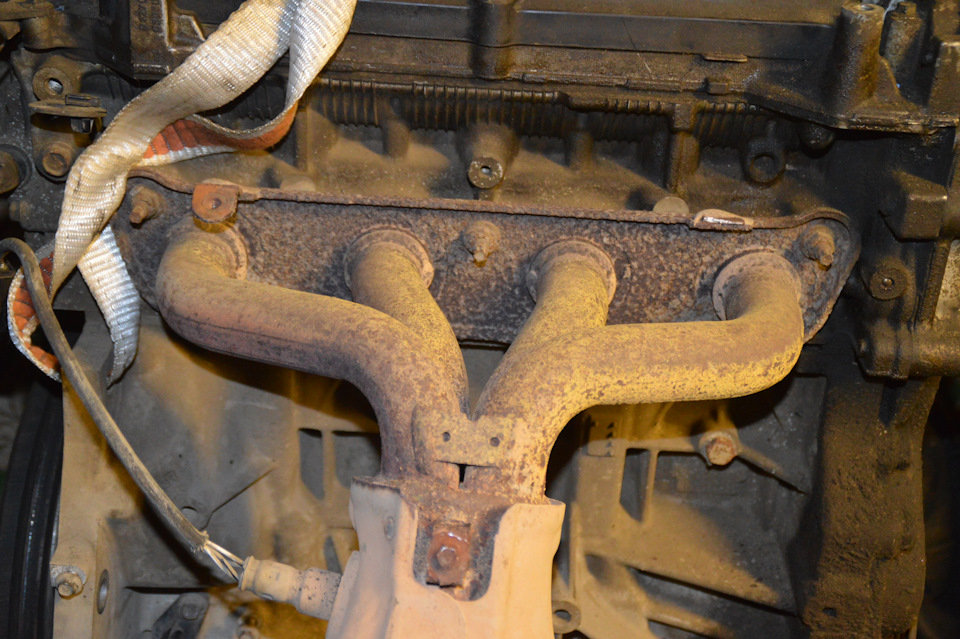

Коллектор на моем старом двигателе оказался очень ржавым, видимо от того что из-за катализатора он испытывал повышенные тепловые нагрузки. Очень переживал что эти страшного вида гайки не отвернутся, но все отвернулось относительно легко, правда вместе со шпильками)))

На «новом» двигателе все выглядело намного лучше, и так же легко отвернулось.

В свое время начитался разных страшилок о рассыпающихся катализаторах, которые засасываются в цилиндры. Что бы сильно не переживать по этому вопросу посмотрел эндоскопом катализатор со стороны двигателя, следов разрушения не увидел, решил пока ставить так.

Источник

Двигатель Nissan MR20DE / Renault M4R (2.0 л. DOHC)

NISSAN MR20DE — это 2,0 л (1997 куб.см.) четырехцилиндровый, 4- х тактный бензиновый двигатель от Nissan MR-семейства. Этот двигатель стал первым двигателем новой Nissan MR-серии. Двигатель MR20DE был разработан совместно с Renault, а на производственной линии Renault он называется M4R. Этот двигатель является заменой раннего Nissan QR20DE.

MR20DE (M4R) имеет легкий алюминиевый блок с полностью сбалансированным пятиколесным коленчатым валом и алюминиевой головкой с двумя распределительными валами (DOHC) и четырьмя клапанами на цилиндр. Степень сжатия составляет 10,2: 1. Диаметр цилиндра и ход поршня составляют 84,0 мм и 90,1 мм соответственно.

Двигатель MR20DE (M4R) имеет электронную дроссельную заслонку, бесступенчатую систему изменения фаз газораспределения CVTC на впускном распределительном валу, систему EGR и электронное зажигание с отдельными катушками на каждой свече зажигания.

Он вырабатывает от 133 до 147 л.с. (от 98 до 108 кВт; от 131 до 145 л.с.) лошадиных сил и 191-210 Нм крутящего момента.

Разбивка кода двигателя выглядит следующим образом:

Блок цилиндров MR20DE/M4R

Двигатели семейства MR используют ту же технологию, что и в серии HR. Цилиндры в двигателях Nissan MR20DE / Renault M4R установлены со смещением, чтобы минимизировать трение, возникающее из-за угла шатуна при опускании поршня в цилиндр. В результате более плавное возвратно-поступательное движение поршней способствует высокой выходной мощности и крутящему моменту, а также экономии топлива. Кроме того, конструкция спроектирована таким образом, что поршень остается в верхней части цилиндра дольше, чем в обычном двигателе (скорость поршня замедляется). Это позволяет более эффективно использовать энергию сгорания и эффективно повышает тепловую эффективность.

Двигатели семейства MR имеют шатун, обработанный на растрескивание. Эти цельные литые шатуны имеют меньший вес, чем обычные шатуны, которые сконструированы из двух частей, разделенных в проушине, где они соединяются с коленчатым валом. Шатун, обработанный растрескиванием, изготавливается за одним целым, затем нижняя проушина шатуна разламывается на две части (процесс растрескивания) и, наконец, две части соединяются после монтажа. Сопряжение неровных поверхностей, созданных в процессе растрескивания, приводит к очень точному соединению.

Шейки коленчатого и распределительного валов отделаны полировочной лентой для получения зеркальной отделки. Результатом является полное снижение трения на этих опорных поверхностях ключевых компонентов двигателя.

Система распределения охлаждающей жидкости была полностью переработана во всех областях, в блоке и головке.

Процедура затяжки болтов крышки коренных подшипников и характеристики крутящего момента:

После закрепления болтов крышек подшипников убедитесь, что коленчатый вал плавно вращается рукой.

Болты шатунов

Болт шкива коленчатого вала

Крепежные болты маховика (M / T) или приводной пластины (CVT)

ГБЦ MR20DE/M4R

Головка цилиндров изготовлена ​​из прочного легкого алюминиевого сплава, который обеспечивает хорошую эффективность охлаждения. Каждый распределительный вал поддерживается пятью подшипниками. MR20DE (M4R) имеет систему постоянного изменения фаз газораспределения (C-VTC) на распределительном валу впускных клапанов. C-VTC обеспечивает возможность изменения фаз газораспределения в зависимости от оборотов двигателя и открытия дроссельной заслонки. Улучшенный контроль и уменьшенное трение в системе улучшают реакцию и оптимизируют характеристики крутящего момента.

Распределительный вал приводится в действие специальной «бесшумной цепью». Эта «бесшумная цепь» снижает ударный шум, обеспечивая более тихую работу. Ударный шум генерируется приводной цепью распределительного вала, когда ее штифты сцепляются со звездочками. Для двигателя MR Nissan перепроектировал звенья, чтобы они включали звездочки в точках в дополнение к самим штифтам, таким образом распределяя воздействие, чтобы уменьшить этот шум.

Впускные клапаны имеют диаметр 34 мм, продолжительность впуска составляет 232 °, выпускные клапаны 27,7 мм, продолжительность выпуска составляет 220 °. Двигатель MR20DE не имеет гидравлических подъемников, поэтому для регулировки зазора клапана используются специальные подъемники.

Двигатель имеет пластиковый впускной коллектор со встроенным регулирующим клапаном. MR20DE оснащен системой рециркуляции выхлопных газов. Эта система возвращает часть отработанного газа на сторону впуска, чтобы уменьшить расход топлива и минимизировать выбросы.

Двигатель MR20DE-M4R имеет передний воздухозаборник и заднюю выхлопную систему. Система имеет длинные впускные направляющие, которые обеспечивают достаточный крутящий момент на низких и средних оборотах двигателя, а также обеспечивают плавный поток выхлопных газов. Прямая система выпуска снижает сопротивление потоку.

Процедура затяжки головки и характеристики крутящего момента:

Болты звездочки распредвала

● впуск: 35,0 Нм; 3,6 кг · м

● Выхлоп: 88,2 Нм; 9,0 кг · м

Проблемы и неисправности

Nissan MR20 надежен и долговечен. У этого двигателя иногда возникают проблемы с ремнем генератора (свистящий шум). Нужно подтянуть или заменить старый ремень на новый.

Одним из самых неприятных является трещина в головке цилиндров. Это происходит, если свечи зажигания закручены очень плотно, появляются трещины на винте. Эта проблема может быть решена только путем замены головки блока цилиндров на новую. Чтобы избежать проблемы, необходимо завинчивать свечи зажигания с моментом затяжки не более 18-19 Нм и только на холодном двигателе.

Двигатель имеет цепь привода ГРМ, срок его службы составляет около 200 000–250 000 км. Зазор клапана необходимо регулировать через каждые 90 000 км миль пробега. Ожидаемый срок службы двигателя MR20DE составляет 300 000 км или более.

Денис — специалист в сфере автомобилей. Он имеет 5-летний опыт работы на СТО и пишет про новости в мире автомобилей. Теперь он делится своими знаниями с людьми, рассказывает про устройство и ремонт современных авто.

Источник

Двигатель Nissan-Renault MR20DE 2,0л/140 л. с.

Двигатель MR20DE создан в качестве высокоресурсного облегченного силового агрегата. Маркировка ДВС расшифровывается следующим образом:

Конструкторами использована рядная схема двигателя, внутри алюминиевого блока цилиндров стоят чугунные гильзы. Сам производитель позиционирует подобную конструкцию, как «одноразовую». На практике 90% отечественных СТО производят капремонт цилиндров движков без особых проблем.

Технические характеристики MR20DE 2,0 л/140 л. с.

По умолчанию изготовителем заложена в двигателе верхневальная схема газораспределения DOHC V16. Использована самая современная система зажигания DIS-4 без разносчика искры и высоковольных пучков – отдельная для каждой свечи катушка. Вибрации ДВС гасятся специальной балансировочной системой внутри блока цилиндров.

Балансирные валы приводятся во вращение вместе с маслонасосом короткой цепью. Привод маслонасоса шестеренчатый, заднее расположение выпускного коллектора с интегрированным внутри него каталитическим нейтрализатором.

В мануал заложено описание рабочих параметров мотора. Если в нем указано меньше 140 л. с., пользователь может увеличить мощность чипованием без вмешательства в механическую часть. Впускной коллектор, соответственно, находится спереди, обеспечивая большее количество воздуха для топливной смеси.

Для базовой версии справедливы следующие технические характеристики MR20DE:

По мере износа система смазки увеличивает потребление масла в пределах 1 л/1000 км пробега.

Особенности конструкции

Совместная разработка французского бренда Renault и японского производителя Nissan — двигатель MR20DE — имеет следующие нюансы конструкции:

Обслуживание и капитальный ремонт производится с минимальным количеством специальных приспособлений.

Перечень модификаций ДВС

Единственной разновидностью силового привода является MR20DD, в которой имеются конструкционные отличия:

Плюсы и минусы

Кроме необратимой деформации клапанов во время удара их поршнями при обрыве цепи ГРМ минусами конструкции являются:

Положительной особенностью движка является высокий ресурс от 350 000 км при соблюдении регламента ТО. Остальными достоинствами конструкции являются:

В модификации MR20DD руководство корпорации Nissan-Renault сохранило объемы камер сгорания, но опробовало схему прямого впрыска. Однако прошивка ПО недоработана, вместо снижения расхода топлива наблюдается противоположный эффект.

Список моделей авто, в которых устанавливался

Встретить мотор MR20DE можно под капотом следующих моделей Nissan:

Изначально характеристики двигателя подошли для автомобилей второго производителя альянса ARN компании Renault:

На японских автомобилях мотор маркировался стандартно MR20DE, а на французских именовался, как M4R.

Регламент обслуживания MR20DE 2,0 л/140 л. с.

Поскольку двигатель MR20DE содержит несколько пар трения с неодинаковым ресурсом, для него составлен индивидуальный график ТО:

Обзор неисправностей и способы их ремонта

Несмотря на высокую надежность роликовой многорядной цепи, она все же рвется на рубеже 150 – 160 тысяч пробега. В том случае мотор MR20DE безнадежно гнет клапана с вероятностью 100%. Другими «болячками» силового привода являются:

Варианты тюнинга мотора

Немного добавить мощности в двигатель MR20DE способен бюджетный чип тюнинг:

При этом тюнинг должен учитывать физический износ пар трения, реальное состояние мотора, ходовой и тормозной системы.

Для MR20DE сложно найти ШПГ, коленчатые и распределительные валы других размеров, поэтому атмосферный тюнинг практически не используется. Мало того, турбокитов для него также не существует, поэтому подбирать характеристики комплектующих придется самостоятельно. Наддувный тюнинг состоит из следующих действий:

Версию прошивки также придется изменить, чтобы ЭБУ учел нюансы новой конструкции и архитектуры движка.

Таким образом, мотор MR20DE обладает высокими эксплуатационными показателями и ресурсом. Агрегат можно обслуживать и ремонтировать своими силами без привлечения специалистов по мануалу.

Источник

Технические характеристики MR20DE 2,0 л/140 л. с.

Двигатель ВАЗ MR20DE создан в качестве высокоресурсного облегченного силового агрегата. Маркировка ДВС расшифровывается следующим образом:

ДВС MR20DE

Конструкторами использована рядная схема двигателя, внутри алюминиевого блока цилиндров стоят чугунные гильзы. Сам производитель позиционирует подобную конструкцию, как «одноразовую». На практике 90% отечественных СТО производят капремонт цилиндров движков без особых проблем.

По умолчанию изготовителем заложена в двигателе верхневальная схема газораспределения DOHC V16. Использована самая современная система зажигания DIS-4 без разносчика искры и высоковольных пучков – отдельная для каждой свечи катушка. Вибрации ДВС гасятся специальной балансировочной системой внутри блока цилиндров.

Балансирные валы приводятся во вращение вместе с маслонасосом короткой цепью. Привод маслонасоса шестеренчатый, заднее расположение выпускного коллектора с интегрированным внутри него каталитическим нейтрализатором.

Система VVT

В мануал заложено описание рабочих параметров мотора. Если в нем указано меньше 140 л. с., пользователь может увеличить мощность чипованием без вмешательства в механическую часть. Впускной коллектор, соответственно, находится спереди, обеспечивая большее количество воздуха для топливной смеси.

Для базовой версии справедливы следующие технические характеристики MR20DE:

По мере износа система смазки увеличивает потребление масла в пределах 1 л/1000 км пробега.

Особенности конструкции

Совместная разработка французского бренда Renault и японского производителя Nissan — двигатель MR20DE — имеет следующие нюансы конструкции:

Выпускной коллектор

Обслуживание и капитальный ремонт производится с минимальным количеством специальных приспособлений.

Перечень модификаций ДВС

Единственной разновидностью силового привода является MR20DD, в которой имеются конструкционные отличия:

Мотор MR20DD

Подобная модернизация позволяет без наддува достичь характеристик турбированного привода. Никакое специальное навесное типа интеркуллера или прямоточного паука здесь не используется.

Плюсы и минусы

Кроме необратимой деформации клапанов во время удара их поршнями при обрыве цепи ГРМ минусами конструкции являются:

Блок цилиндров MR20DE

Положительной особенностью движка является высокий ресурс от 350 000 км при соблюдении регламента ТО. Остальными достоинствами конструкции являются:

Впускной коллектор

В модификации MR20DD руководство корпорации Nissan-Renault сохранило объемы камер сгорания, но опробовало схему прямого впрыска. Однако прошивка ПО недоработана, вместо снижения расхода топлива наблюдается противоположный эффект.

Список моделей авто, в которых устанавливался

Встретить мотор MR20DE можно под капотом следующих моделей Nissan:

Nissan Serena

Изначально характеристики двигателя подошли для автомобилей второго производителя альянса ARN компании Renault:

Renault Clio

На японских автомобилях мотор маркировался стандартно MR20DE, а на французских именовался, как M4R.

Регламент обслуживания MR20DE 2,0 л/140 л. с.

Поскольку двигатель MR20DE содержит несколько пар трения с неодинаковым ресурсом, для него составлен индивидуальный график ТО:

Замена цепи ГРМ

Учитывая, что устройство ДВС не включает гидротолкатели, каждые 30000 км следует регулировать тепловые зазоры клапанных приводов.

Обзор неисправностей и способы их ремонта

Несмотря на высокую надежность роликовой многорядной цепи, она все же рвется на рубеже 150 – 160 тысяч пробега. В том случае мотор MR20DE безнадежно гнет клапана с вероятностью 100%. Другими «болячками» силового привода являются:

Варианты тюнинга мотора

Немного добавить мощности в двигатель MR20DE способен бюджетный чип тюнинг:

При этом тюнинг должен учитывать физический износ пар трения, реальное состояние мотора, ходовой и тормозной системы.

Тюнинг MR20DE

Для MR20DE сложно найти ШПГ, коленчатые и распределительные валы других размеров, поэтому атмосферный тюнинг практически не используется. Мало того, турбокитов для него также не существует, поэтому подбирать характеристики комплектующих придется самостоятельно. Наддувный тюнинг состоит из следующих действий:

Версию прошивки также придется изменить, чтобы ЭБУ учел нюансы новой конструкции и архитектуры движка.

Таким образом, мотор MR20DE обладает высокими эксплуатационными показателями и ресурсом. Агрегат можно обслуживать и ремонтировать своими силами без привлечения специалистов по мануалу.
