Двигатель Nissan SR20DET
2.0-литровый двигатель Ниссан SR20DET производился с 1989 по 2001 годы и устанавливался как на спортивные автомобили концерна, так и на заряженные версии гражданских моделей. Модификации этого мотора отличают разные цвета его клапанной крышки: Red, Silver или Black.
В семейство SR также входят двс: SR16VE, SR18DE, SR20DE, SR20VE и SR20VET.
Технические характеристики мотора Nissan SR20DET 2.0 литра
Мануал для мотора SR20DET вы сможете скачать тут
Немало полезной информации собрано на S13club.ru
Для таких двс существует комплект кованых поршней
Расход топлива SR20DET
На примере Nissan Silvia 2000 года с автоматической коробкой передач:
Аналогичные двигатели других производителей:
На какие автомобили ставился двигатель SR20DET
Недостатки, поломки и проблемы Ниссан SR20 DET
Дешевая смазка забивает каналы, сокращая ресурс, особенно это касается турбины
Причину плавающих оборотов стоит искать в регуляторе холостого хода либо ДМРВ
Сильные вибрации говорят об износе резинометаллических опорных подушек двс
Регулярно встречаются течи из-под сальника коленвала и датчика давления масла
При интенсивной эксплуатации могут не выдержать рокера и тогда двигателю конец
Мотор SR20DET (покупка запчастей, дефектовка)
Все тексты написаны мной, имеют авторство Google, занесены в оригинальные тексты Yandex и заверены нотариально. При любом заимствовании мы сразу же пишем официальное письмо на фирменном бланке в поддержку поисковых сетей, вашего хостинга и доменного регистратора.
Далее подаем в суд. Не испытывайте удачу, у нас более тридцати успешных интернет проектов и уже дюжина выигранных судебных разбирательств.
Почему легенда? Потому что двигатель SR20 выпускался 18 лет, ставился более чем на 20 моделей автомобилей марки Nissan в разных поколениях и в разных модификациях и славился своей надёжностью, простотой в эксплуатации и обслуживании.
А теперь обо всём по порядку.

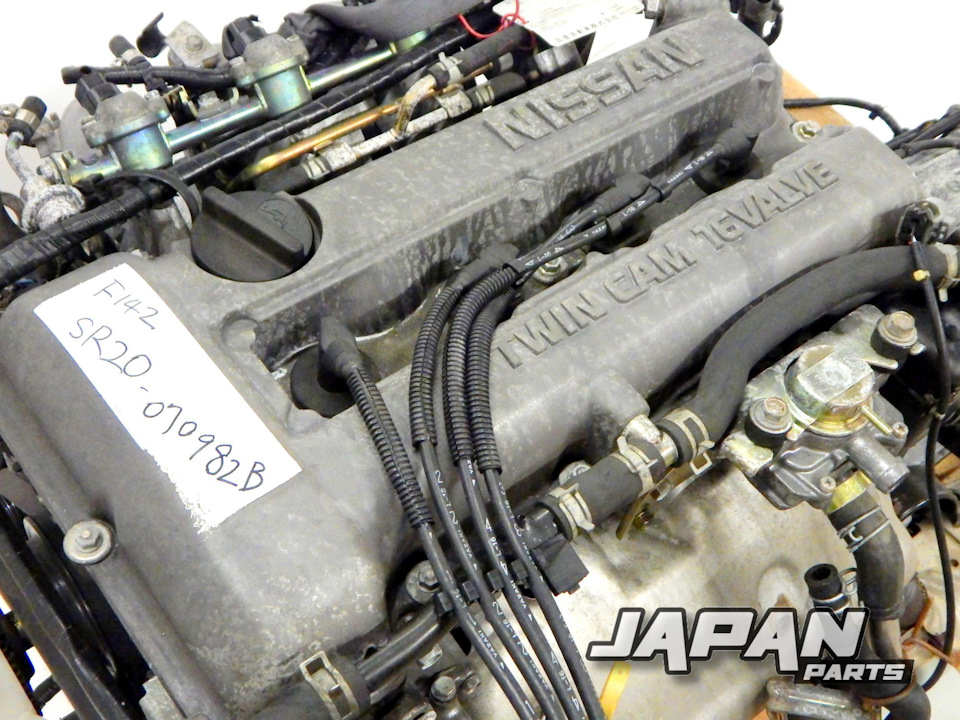

Двигатель SR20 – это двухлитровый четырёхцилиндровый и четырёхтактный мотор мощностью от 115 до 280 л.с. Он выпускался как на автомобили с передним приводом, так и под задний и полный привод и ставился на седаны и универсалы различного класса, спортивные автомобили, микроавтобусы и джипы. Он пришёл на смену двигателям серии CA20.
Разновидности двигателей SR20.
SR20DE. Как и предыдущая модификация, этот мотор выпускался с 1989, но был гораздо более популярным и устанавливался сразу на 15 автомобилей. Мощность двигателя SR20DE была выше и варьировалась от 116 до 169 л.с. в зависимости от того на какой автомобиль он устанавливался. В отличии от SR20Di, двигатель оснащён многоточечным впрыском топлива.
Автомобили на которые устанавливался двигатель SR20DE:
-1998 – 2000, кузов W11.
-1989 – 1991, кузов U12.
-1991 – 1995, кузов U13.
-1996 – 2001, кузов U14.
— 1995 – 1999, кузов R11.
— 1995 – 2000, кузов P11.
— 1999 – 2001, кузов C24.
-1993 – 1998, кузов S14.
-1999 – 2001, кузов S15.
-1998 – 2000, кузов W11.
-1991 – 1995, кузов U13.
-1993 – 1998, кузов S14.
-1999 – 2001, кузов S15.
SR20VE. В конце 90-х, а именно в 1997 году, Nissan доработали флагман среди своих моторов системой VVT. Так на свет появился двигатель SR20VE, который стал мощнее (от 187 до 206 л.с.). Но выпуск мотора был не долгим – до 2003 года. Устанавливался только на автомобили:
— 2001 – 2003, кузов P12.
Не смотря на то, что все двигатели маркируются SR20, они все очень разные. Разные настройки компьютеров, системы впрыска топлива, продольное и поперечное расположение, под полный привод, передний и задний и много других нюансов. Поэтому при заказе контрактного двигателя SR20 необходимо дать о своём автомобиле как можно больше информации. Не все они взаимозаменяемы.
Атмосферные контрактные двигатели серии SR20 стоят относительно не дорого и зарекомендовали себя как надёжные, не прихотливые к качеству топлива и маслу моторы.
А вот турбовые двигатели более капризны, требуют тщательного ТО и стоят гораздо дороже. Специалисты нашей компании очень внимательно отнесутся к выбору контрактного двигателя SR20DET и SR20VET. Вы можете быть уверены, что любой агрегат, который поставит компания Aisha будет с гарантиями качества и работоспособности.
Хорошая статейка про знаменитый двигатель SR20DE
В серии SR двигатель SR20DE считается самым востребованным, поскольку им комплектовалось полтора десятка моделей производителя Nissan. Однако выпускался силовой привод очень недолго – уже в 2002 году инженерами завода был сконструирована низкоэмиссионная версия QR, вытеснившая поколение SR.
Изначально в двигателе серии SR заложен алюминиевый блок, цилиндры которого изготовлены из чугунных гильз. Впускной и выпускной коллекторы SR20DE, дюралевый и чугунный соответственно.
Вначале изготовителем использовался моновпрыск (SR18Di, SR20Di), затем руководство Ниссан остановилось на распределенном впрыске DE и объеме камер сгорания 2,0 л. Это позволило увеличить мощность и ремонтопригодность силового привода.
Размеры ДВС составляют 68,5 х 61 х 61,5 см, впускные клапаны 34 мм диаметра, выпускные 30 мм. Производитель позволяет произвести капремонт самостоятельно, для чего в мануал собраны пошаговые инструкции с фотографиями. Для упрощения конструкции схема двигателя представляет собой рядную бензиновую атмосферную четверку поперечного или продольного расположения.
Особенности конструкции
В своей серии двигатель SR20DE относится ко второй версии третьего поколения, имеет особенности конструкции:
цилиндры выполнены из чугунных «сухих» гильз внутри алюминиевого блока;
коллекторы впускного и выпускного тракта изготовлены из дюралюминия и чугуна;

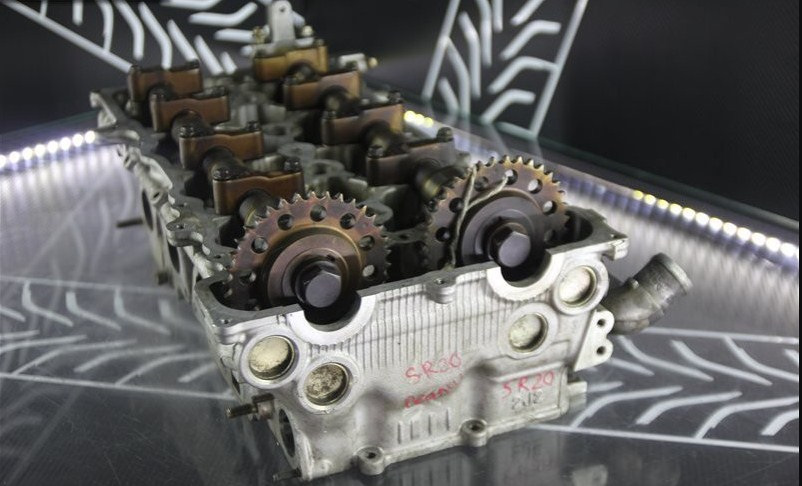

схема газораспределения DOHC имеет два верхних распредвала для управления 16 клапанами;
в каждой версии производителем произведена форсировка мотора за счет установки турбокомпрессора;
у атмосферных движков клапанная крышка окрашена красным – Red Top High Port, сечение выхлопа 45 мм, распредвалы с подъемом 10/9,2 мм, фазами 248/240 градусов, обороты 7500 мин-1;
с 1994 года клапанная крышка стала черной Black Top Low Port, диаметр выхлопа снизился до 38 мм, высота и фазы кулачков распредвала стали одинаковыми – 9,2/9,2 мм подъем и 240/240 угол, соответственно;
с 1995 года использовались распредвалы с подъемом 8,66 мм и фазами 232 градуса;
в 2000 году появились роликовые рокеры под валы с подъемом 10/9,2 мм фазами 232/240 градусов, каналы впускного коллектора стали короткими, снизился вес коленвала и поршней, клапаны стали короче на 3 мм, а пружины жестче; особенностью конструкции является тот факт, что при обрыве цепной передачи механизма газораспределения поршень гнет клапана.
Во всех вариантах объемы камер сгорания оставались одинаковыми. В руководстве каждой модели авто производителя Нисан приводится описание параметров ДВС. Поскольку для получения неодинаковых характеристик мотора использовались разные распредвалы и ШПГ, навесное оборудование, перепрошивкой ЭБУ невозможно изменить заводские настройки.
Для увеличения мощности модернизация должна включать в себя либо установку турбины, либо доработку своими руками ГРМ, впускного и выпускного коллектора. Благодаря несложной конструкции силового привода капитальный ремонт и техобслуживание проблем не вызывают.
Перечень модификаций ДВС
Заводской тюнинг за счет установки турбокомпрессора позволяет обеспечить 202 л. с. и 275 Нм изначально. Турбомотор создавался для моделей Bluebird U12 и Pulsar GTI-R с поперечной установкой. Затем навесное оборудование скомпоновали иначе, в автомобиль Silvia ДВС монтировался продольно. Первоначально использовалась турбина Garret T-25G, далее начало устанавливаться более мощное надувное оборудование.
За шесть лет – 1994 – 1999 г., конструкция турбодвигателя многократно изменялась/дорабатывалась:
авто 180SX (S13 кузов) комплектовалось мотором с черной клапанной крышкой в период 1994 – 1998 г.;
на модель Silvia до 1999 года монтировалась черная клапанная крышка Black Top, применялась турбина GarretT-28 и система изменения фаз газораспределения;
для турбины Т-28ВВ потребовались высокопроизводительные форсунки и специальная прошивка ЭБУ, мощность увеличилась до 245 л. с., комплект использовался в авто Silvia GF-S15;
затем клапанная крышка стала серебристой Silver Top, для 4 ступенчатой АКПП использовалась турбина T-25BB, позволяя снимать 227 Нм на 3600 об-1 и 227 л. с. мощности.
В турбомоторе остался прежним объем 2,0 л, конструкция ШПГ – 86 мм ход поршня и диаметр цилиндра, головки и блока. Степень сжатия снизилась до 8,5 единиц.
Плюсы и минусы
Изначально мотор SR20DE считается надежным, дешевым и удобным в эксплуатации. Однако этот силовой привод имеет недостатки:
-многообразие модификаций с разными поршнями и распредвалами, впускными коллекторами приводит к путанице с запчастями во время ремонта;
-система газораспределения имеет гидрокомпенсаторы, для работоспособности которых рекомендовано применение высококачественного и, соответственно, дорогого масла;
-низкий ресурс датчиков ДМРВ и РХХ.
Достоинствами SR20DE являются:
-эксплуатационный ресурс около 400000 км;
-отсутствие регулировок тепловых зазоров клапанов;
-высокий ресурс цепи ГРМ от 250000 пробега;
-возможность тюнинга атмосферных и турбированных версий.
Для капремонта блока необходимо специальное оборудование, поскольку сухая посадка гильз считается производителем не ремонтопригодной в принципе. Зато головка блока цилиндров легко разбирается и тюнингуется новыми распредвалами.
Список моделей авто, в которых устанавливался
Применялся за время выпуска с 1989 по 2002 год мотор SR20DE в нескольких авто Nissan:
Presea – 1990 – 1998 г., малогабаритный седан для азиатского рынка;
Avenir – 1990 – 2001 г., полноприводный универсал;
Serena – 1991 – 2000 г., минивэн;
Bluebird – 1989 – 1998 г., среднеразмерный седан;
R’nessa – 1997 – 2000 г., крупногабаритный универсал;
Prairie/– 1995 – 1997 г., минивэн;
Liberty – 1998 – 2000 г.,
Wingroad/Tsubame – 1996 – 1999 г., крупногабаритный универсал с передним и полным приводом;
Silvia – 1991 – 1996 г., спорткупе;
Rasheen – 1998 г., кроссовер;
Almera – 1996 – 1999 г., седан;
Sentra/Tsuru – 1991 – 2001 г., компактный седан;
Pulsar/Sabre – 1991 – 2000 г., субкомпактный кроссовер;
NX2000/NX-R/100NX – 1991 – 1996 г., купе компакт;
180SX – 1991 – 1997 г., лифтбэк на S-платформе;
200SX SE-R – 1995 – 1998 г., лифтбэк на S-платформе;
X-Trail GT – среднеразмерный кроссовер;
Primera – 1990 – 2002 г., универсал, лифтбэк, седан.
Учитывая улучшенные характеристики двигателя, мотор SR20DE установили в компактном авто представительского класса Infiniti G20 в период 1991 – 2002 г.
Турбированная версия мотора SR20DET использовалась в автомобилях Nissan:
Liberty Highway Star GT4 – 230 л. с., 275 Нм;
Avenir PNW11 GT4 – 210 л. с., 275 Нм;
Bluebird SSS ATTESA Limited HNU12 и HNU13 – 205 и 210 л. с., соответственно, 275 Нм;
R’nessa NN30 GT Turbo – 200 л. с., 265 Нм;
Pulsar GTI-R RNN14 – 230 л.с., 284,4 Нм;
Silvia S15 JDM – 250 л. с., 275 Нм;
200SX S14/S14A – 220 л. с., 275 Нм;
180SX S13 – 205 л. с., 275 Нм;
Silvia S13/14/15 – 205 л. с., 275 Нм.
Дочерней компанией автопроизводителя Nissan выпускается спортивное купе Nismo 270R с Турбо двигателем 275 Нм крутящего момента и общей мощностью 270 л. с.
Регламент обслуживания SR20DE:
Максимальный эксплуатационный ресурс имеет атмосферный двигатель SR20DE, в турбированных модификациях пары трения изнашиваются раньше, поэтому сроки ТО приведены для атмосферного мотора:
-при использовании всесезонного моторного масла замена производится ежегодно, если применяется зимняя/летняя смазка, замена осень/весна;
-проверка сопротивления свечей происходит ежегодно, замена через 20000 км;
-аккумулятор следует эксплуатировать и менять по инструкции производителя;
-вентиляцию картера продувают после 20000 пробега;
-замена воздушного фильтра осуществляется ежегодно, топливный фильтр меняют через 30 тысяч км;
-ресурс цепи ГРМ составляет 250000 пробега, приводных ремней навесного оборудования вдвое меньше;
-свойства антифриза снижаются через 30000 пробега, при замене производится ревизия шлангов и соединений.
В целом устройство ДВС считается надежным, реальный ресурс моторов SR20DE превышает 400000 км.
Обзор неисправностей и способы их ремонта
В процессе эксплуатации мотор SR20DE выявил следующие поломки, актуальные именно для его конструкции:
Обороты ХХ плавают: выход из строя РХХ — замена регулятора, нагар на поверхности клапанов, поршней — раскоксовка специальными жидкостями;
Стук: износ вкладышей, выработка гидротолкателей, износ поршней — диагностика и замена расходников
Отсутствие тяги: перескок цепи ГРМ — регулировка натяжения или замена
В модификациях моторов под нормы Евро-5 используются 38 мм патрубки выпускного коллектора. Они прогорают уже через 30 – 5- тысяч км в зависимости от стиля езды.
Серия SR20 и технические характеристики
Думаю будет полезно!
Двигатели серии SR
Эта серия рядных, 4-х цилиндровых двигателей берёт своё начало в 1990 году, одновременно с появлением новых по тем временам моделей NISSAN PRIMERA/AVENIR. Новая серия была разработана на смену серии двигателей CA (CA16, CA18, CA20) и конструктивно отличается от последней по следующим основным пунктам:
— все двигатели SR оснащены электронным впрыском топлива (в серии CA были как карбюраторные, так и инжекторные двигатели)
— головка цилиндров у всех двигателей SR имеет 4 клапана на цилиндр (в серии CA были как простые, так и «твинкамовские» двигатели)
— серия SR более форсированна, максимальная мощность у этих двигателей достигается от 6000 об/мин (SR18/20Di) до 7800 об/мин (SR16VE), в то время как у серии CA эти цифры колеблются от 5200 об/мин (CA18S/E) до 6400 об/мин (CA18DET).
— привод газораспределительного механизма у двигателей SR осуществляется через цепь, а не через ремень как у CA, что предполагает повышенную эксплуатационную надёжность двигателя.
— двигатели SR имеют гидрокомпенсаторы в клапанном механизме (правда пока неизвестно касается ли это новых двигателей SR16/20VE, SR20VET).
В настоящее время двигатели SR выпускается в большом количестве, и устанавливаются на многие модели NISSAN, хотя постепенно они вытесняются более современными QR и QG. Но несмотря на это, именно на базе этой серии были разработаны новые высокофорсированные двигатели с изменяемыми фазами газораспределения, что говорит о большом потенциале заложенном при разработке серии.
Первыми были разработаны двигатели SR18Di, SR20Di, SR20DE. Остановимся поподробнее на каждом из них.
Двигатель SR18Di с рабочим объёмом 1,8 л имел центральный электронный впрыск топлива и устанавливался на автомобили предназначенные только для внутреннего японского рынка. Этот двигатель явился самым «маломощным» из всей серии т.к. выдавал «всего» 110 л.с при 6000 об/мин. При этом двигатель весьма экономичен, так как NISSAN PRIMERA с этим агрегатом и механической КПП при городском цикле езды расходует не более 9л/100 км (летом). Выпускали его до 1992 года и замечен он был на моделях PRIMERA, PRIMERA WAGON/AVENIR, PRESEA, BLUEBIRD. Возможно его устанавливали также на LAUREL, SKYLINE, SILVIA (на те модификации, где первоначально был CA18E).
Более «объёмистый» SR20Di, напротив, предназначался для установки на автомобили предназначенные для всех рынков сбыта моделей NISSAN, кроме японского. Несмотря на довольно большой прирост рабочего объёма по сравнению с SR18Di и практически полную конструктивную идентичность с ним, мощность SR20Di составила 115 л.с при 6000 об/мин. Тут хочется отметить, что смотря на всё японское автомобилестроение, приходишь к выводу: японцы искусственно «задавливают» мощностные показатели двигателей идущих на экспорт. Теоретически, у того же SR20Di, мощность должна быть никак не меньше 125 л.с, но… скорее всего, эти 10 — 15 л.с. отняли путём соответствующей перерегулировки электронного блока управления двигателем. Выпускали этот двигатель до 1995 года, когда сняли с производства первое поколение NISSAN PRIMERA/PRIMERA WAGON и устанавливали его, главным образом, на эту модель.
В отличие от двух вышерассмотренных двигателей, SR20DE, имеет многоточечный впрыск топлива. Причём, конструктивные отличия между двигателями с центральным и многоточечным впрыском весьма большие, основные части (коленчатый вал, блок цилиндров и прочие детали) одинаковы, но вот всё навесное оборудование, блок управления двигателем, головка цилиндров и многое другое не взаимозаменяемы (это также касается SR18Di и SR18DE). Но вернёмся к SR20DE. Этот двигатель пожалуй самый массовый из всей серии SR, его выпускают до сих пор и устанавливают на очень многие модели NISSAN. Кстати, машины с этим двигателем поступают как на внутренний японский рынок, так и на экспорт. Мощность SR20DE весьма сильно колеблется, и составляет от 130 л.с./6000 об/мин (на европейских NISSAN PRIMERA второго поколения) до 180 л.с./6800 об/мин (на NISSAN PRIMERA GT выпускаемых для внутреннего японского рынка с ноября 1994 года). Следует отметить что NISSAN PRIMERA GT оснащённая этим двигателем (150 л.с. при 6400 об/мин), разгоняется до 100 км/ч за 8,5 с., что является отличным результатом для автомобиля с такой массой и оснащаемую двигателем такой мощности (надо полагать, что чисто «японские» Примеры со 180 л.с. обладают ещё лучшей динамикой). Переходя к рассмотрению следующего двигателя, перечислим лишь некоторые модели автомобилей, куда ставили SR20DE: PRIMERA/PRIMERA GT/PRIMERA WAGON (AVENIR)/PRIMERA CAMINO, INFINITI G20, PRESEA, SERENA, BLUEBIRD, RNESSA, PRARIE LIBERTY, 180SX, SILVIA.
В 1991 году на базе SR20DE был создан его более мощный «собрат» — SR20DET, оснащённый турбонаддувом с промежуточным охладителем наддувочного воздуха. Предназначался этот двигатель для BLUEBIRD 1991-95 года (только в полноприводном варианте и для японского рынка) и SILVIA выпускавшихся с 1991 по 1998 годы (двигатели устанавливаемые на эти автомобили развивали мощность 200 — 205 л.с. при 6000 об/мин). Но самым знаменитым «местом предназначения» стал уникальный полноприводный NISSAN PULSAR GTI-R, выпускавшийся ограниченными партиями (причём многие из этих машин предназначались для участия в ралли). Благодаря повышенному давлению наддува, мощность этого двигателя достигла 225 л.с. при 6000 об/мин.
Мало кто знает, что существовали NISSAN PRIMERA предназначенные для участия в кольцевых гонках оснащённые SR20DET, форсированным аж до 280 л.с!
В 1992 году, на смену SR18Di, пришёл SR18DE с многоточечным впрыском топлива и мощностью, возросшей до 125 л.с. при 6000 об/мин. Устанавливали этот двигатель на те — же модели, где ранее был SR18Di, вдобавок его получили «на вооружение» модели SUNNY GTI/PULSAR GTI, RASHEEN, LUCINO S-RV, SENTRA (американский вариант SUNNY). Выпуск этого агрегата продолжается и по сей день, однако на новых моделях машин его заменяют более современным QG18DE (на PRIMERA и BLUEBIRD это сделали ещё в 1995 году). Конструктивно, SR18DE почти идентичен старшему «собрату» SR20DE.
В последние годы, конструкторы усиленно разрабатывают двигатели с изменяемыми фазами газораспределения. Тут следует прояснить, что — же представляют собой эти фазы газораспределения. Так вот, суть всех этих систем сводится к тому что, при разной частоте вращения двигателя, продолжительность открытия впускных клапанов различна, поэтому в цилиндр подаётся различное количество воздуха за наполнительный ход поршня, а следовательно, можно подать различное количество топлива в цилиндр. Благодаря системам изменения фаз ГРМ, максимальный крутящий момент двигателя достигается при более низких оборотах и держится почти постоянным вплоть до высоких оборотов и, в результате, двигатель более «эластичен».
При разработке таких двигателей, концерн NISSAN, остановился на серии SR и в конце 90-х годов появились высокофорсированные SR16VE (рабочий объём 1,6 л.) мощностью 175 л.с при 7800 об/мин и SR20VE (рабочий объём 2,0 л., мощность 190 л.с. при 7000 об/мин). Первый устанавливают на «горячие» версии SUNNY/PULSAR/LUCINO, а второй на модель WINGROAD GT (ранее, этот двигатель ставили также на PRIMERA CAMINO WAGON GT, ныне снятую с конвейера). Кстати оба двигателя встречаются только на чистокровных «японках».
Венцом всей серии, стал недавно разработанный SR20VET. Этот двигатель, сочетает в себе наличие турбонаддува и изменяемых фаз газораспределения, что не встречается более ни в одном из серийных японских двигателей! Нетрудно представить, насколько сложен в ремонте этот двигатель. Но 280 л.с. при 6400 об/мин стоят того… (и это 2-х литровый серийный двигатель!) Устанавливают новинку, пока — что на джипообразные автомобили NISSAN X-TRAIL выпускаемые для японского рынка.
В заключение, основываясь на личном и чужом опыте, а также статистических данных по эксплуатации двигателей SR, хотелось бы отметить их сильные и слабые места:
+ высокая надёжность, это одни из самых надёжных японских двигателей (надёжнее тойотовcкой серии двигателей S)
+ относительно невысокая требовательность к качеству топлива и масла (естественно, что это в меньшей степени касается высокофорсированных SR16/20VE, SR20VET, SR20DET)
+ наличие цепи в приводе ГРМ (одна цепь приводит в движение сразу два распредвала, а не две, как у серии GA)
— повышенная шумность при работе
— более сложны в ремонте по сравнению с тойотовскими аналогами
Двигатель Nissan SR20DE/DET/VE/VET 2.0 л.
Характеристики двигателя Ниссан SR20DE/DET
Производство Yokohama plant
Марка двигателя SR20
Годы выпуска 1989-2007
Материал блока цилиндров алюминий
Система питания инжектор
Тип рядный
Количество цилиндров 4
Клапанов на цилиндр 4
Ход поршня, мм 86
Диаметр цилиндра, мм 86
Степень сжатия 8.3 (SR20DET)
8.5 (SR20DET)
9.0 (SR20VET)
9.5 (SR20DE/SR20Di)
11.0 (SR20VE)
Объем двигателя, куб.см 1998
Мощность двигателя, л.с./об.мин 115/6000
125/5600
140/6400
150/6400
160/6400
165/6400
190/7000
205/6000
205/7200
220/6000
225/6000
230/6400
250/6400
280/6400
Крутящий момент, Нм/об.мин 166/4800
170/4800
179/4800
178/4800
188/4800
192/4800
196/6000
275/4000
206/5200
275/4800
275/4800
280/4800
300/4800
315/3200
Топливо 95-98
Экологические нормы Евро 2/3
Вес двигателя, кг 160 (SR20DE)
180 (SR20DET)
Расход топлива, л/100 км (для Infiniti G20)
— город
— трасса
— смешан.
11.5
6.8
8.7
Расход масла, гр./1000 км до 500
Масло в двигатель 5W-20
5W-30
5W-40
5W-50
10W-30
10W-40
10W-50
10W-60
15W-40
15W-50
20W-20
Сколько масла в двигателе 3.4
Замена масла проводится, км 15000
(лучше 7500)
Рабочая температура двигателя, град. 90
Ресурс двигателя, тыс. км
— по данным завода
— на практике
—
400+
Тюнинг
— потенциал
— без потери ресурса
400+
—
Двигатель устанавливался Nissan Almera
Nissan Primera
Nissan X-Trail GT
Nissan 180SX/200SX/Silvia
Nissan NX2000/NX-R/100NX
Nissan Pulsar/Sabre
Nissan Sentra/Tsuru
Infiniti G20
Nissan Avenir
Nissan Bluebird
Nissan Prairie/Liberty
Nissan Presea
Nissan Rasheen
Nissan R’nessa
Nissan Serena
Nissan Wingroad/Tsubame
Неисправности и ремонт двигателя SR20DE/SR20DET
Один из самых известных и легендарных двигателей Ниссан был выпущен в свет в 1989 году, на автомобиле Nissan Bluebird. Данный мотор заменил собой устаревший чугунный CA20. В новом, на то время, SR20DE был использован алюминиевый блок цилиндров с чугунными сухими гильзами. Геометрия мотора квадратная 86х86 мм, головка блок цилиндров двухвальная с 4 клапанами на цилиндр, система впрыска многоточечная. Параллельно с таким мотором выпускался и менее известный SR20Di, отличавшийся от SR20DE, одноточечным впрыском, соотвествующей ГБЦ, с переработанными каналами. Моновпрысковые версии имели мощность всего лишь 115 л.с. при 6000 об/мин, в то время как первая модификация SR20DE могла похвастать 140 л.с. при 6400 об/мин.
Самый же популярный SR мотор именно SR20DE, поэтому далее речь пойдет именно о нем.
Первая версия имела красную клапанную крышку и поэтому именуется как SR20DE Red top High port. Отличается эта модель впускными каналами, выхлопной системой (диаметр трубы 45 мм) и распредвалами 248/240, подъем 10.0/9.2 мм, что позволяет раскручивать Редтоп до 7500 об/мин.
Только в 1994 выпускался SR20DE Black top Low port с улучшенными экологическими показателями, переработанными впускными каналами ГБЦ, с распредвалами 240/240, подъем 9.2/9.2 мм, диаметр выхлопа 38 мм.
Далее, с 1995 впускной распредвал заменили на новый, с фазой 232 и подъемом 8.66 мм, что снизило максимальные обороты до 7100.
С 2000 пошли версии SR20DE roller rocker, с роликовыми рокерами и с распредвалами 232/240, подъем 10.0/9.2 мм. А также, были использованы другие пружины и клапаны (короче на 3 мм), легкие измененные поршни, облегченный коленвал, короткий впускной коллектор. Выпускались эти модификации до 2002 года, после чего SR20DE был снят с производства.
Помимо атмосферного варианта, в 1989 году, на базе SR20DE был создан SR20DET с трубонаддувом.
Первая генерация SR20DET Red top, отличалась красной клапанной крышкой и выпускалась с 1989 по 1994 год. Этот мотор оснащался турбокомпрессором Garrett T25G, работающим на давлении 0.5 бар. Как и полагается турбомотору, степень сжатия была снижена до 8.5. На этом движке применены усиленные шатуны, форсунки 370 cc/min, распредвалы 240/240, подъем 9.2/9.2 мм, дроссельная заслонка 60 мм. Мощность SR20DET Red top составляет 205 л.с. при 6000 об/мин, крутящий момент 274 Нм при 4000 об/мин.
Встречается этот двигатель на следующих автомобилях: Nissan Bluebird и 180SX (Silvia S13).
Существует еще более мощная версия SR20DET Red top, выпускавшаяся с 1990 по 1994 года. Степень сжатия на этом движке снижена до 8.3, турбина заменена на Garrett T28 (TB2804), давление наддува увеличилось до 0.72 бар. Также для этого мотора использовались распредвалы 248/248, подъем 10.0/10.0 мм, форсунки 440 cc/min, усиленные болты ГБЦ, маслофорсунки, усиленные шатуны и коленвал, 4-х дроссельный впуск. Все это дало возможность снять 230 л.с. при 6400 об/мин, 280 Нм при 4800 об/мин.
Встретить такой мотор можно только на автомобиле Nissan Pulsar GTi-R, который был разработан для участия в WRC.
Вторая генерация SR20DET Black top вышла в 1994 году и производилась до 2002 года в различных вариациях. На автомобилях S13 180SX, Bluebird, двигатель SR20DET Black top отличался от Red top следующими вещами: черная клапанная крышка, лямбда-зонд, прошивка мозга, измененные каналы, поршни изготовлены из другого материала.
Для моделей S14 Silvia выпускалась версия SR20DET Black top с системой изменения фаз газораспределения на впускном распредвалу VTC. Турбина на этом двигателе Garrett T28, давление наддува 0.5 бар, степень сжатия 8.5. впускной коллектор был изменен, дроссельная заслонка 50 мм. Мощность возросла до 220 л.с. при 6000 об/мин, крутящий момент 275 Нм при 4800 об/мин.
Наиболее совершенная версия SR20DET Black top ставилась на S15 Silvia и отличалась турбиной Garrett T28BB (еще известная как Garrett GT28R или GT2560R), большим интеркулером, Давление наддува такой модели мотора — 0.8 бар, производительность форсунок — 480 cc/min. Мощность этой версии равна 250 л.с. при 6400 об/мин, крутящий момент 300 Нм при 4800 об/мин.
Менее распространена версия с серой крышкой SR20DET Silver top. Встречается такой двигатель на Nissan Avenir и бывает в версии мощностью 205 л.с., с турбиной Garrett T25G и мощностью 230 л.с. Последний использует турбину Garrett T25BB, а давление наддува увеличено до 0.62 бар.
Выпуск SR20DET был прекращен в 2002 году.
Помимо всего вышеописанного, на базе SR20 производились и спортивные атмосферные двигатели под названием SR20VE.
Первая модификация вышла в 1997 году и развивала 190 л.с. при 7000 об/мин, крутящий момент 196 Нм при 6000 об/мин. От обычных SR20DE, версия VE отличалась увеличенной до 11 степенью сжатия, наличием системы изменения фаз газораспределения и высоты подъема клапанов на обоих распредвалах NEO VVL. Характеристики распредвалов: впуск 220-264, подъем 8.4-10.7 мм, выпуск 244-268, подъем 6.6-10.34 мм.
Двигатель ставился на Nissan Bluebird, Primera и Wingroad.
Вторая генерация SR20VE производилась для японской Nissan Primera и была еще злее. Этот мотор использовал измененный впускной коллектор (длинный), увеличенную дроссельную заслонку (70 мм), модифицированные впускные клапаны и пружины, другой выпускной коллектор, чуть измененные поршни, распредвалы на впуске 228-278, подъем 10.11-12 мм, на выпуске 244-280, подъем 8.3-11.15 мм. Мощность данного SR20VE (20V) достигала 205 л.с. при 7200 об/мин, крутящий момент 206 Нм при 5200 об/мин.
Завершили производство SR20VE в 2003 году.
Самая мощная вариация предназначалась не для Primera и Silvia, а для кроссовера Nissan X-Trail GT. Этот мотор представлял турбо версию SR20VE и назывался, как легко догадаться, SR20VET. Выпускался он с 2001 по 2007 год.
На таком двигателе использованы впускные распредвалы 212-248, подъем 8.0-11.0 мм, выпускные 244, подъем 11.3 мм. Степень сжатия на SR20VET снижена до 9, турбокомпрессор использован Garrett T28, максимальное давление наддува 0.6 бар, это дало возможность получить 280 л.с. при 6400 об/мин и крутящий момент 315 Нм при 3200 об/мин.
Регулировать клапаны на SR20 не нужно, эти моторы оснащены гидрокомпенсаторами, кроме версий SR20VE, где их нет и по необходимости нужна регулировка. Привод ГРМ на SR20 цепной, ресурс цепи ГРМ 200-250 тыс. км и более.
На базе SR20DE производился 1.8 литровый SR18DE/Di, а на базе SR20VE выпускалась спортивная модификация SR16VE.
За 2 года до окончания производства SR20DE, компания Nissan представила двигатель нового поколения, призванный заменить известный 2-х литровый SR, им стал QR20DE. В отличие от SR, в серию QR не входили турбо версии или высокофорсированные атмосферники.
Проблемы и недостатки двигателей Ниссан SR20DE
Моторы серии SR очень надежны и долговечны, каких либо глобальных проблем и недостатков у них нет. Из менее значимых проблем можно обозначить плавающий холостой ход, вызванный умершим регулятором холостого хода (РХХ) или некачественным топливом. Периодически выходит из строя ДМРВ, ресурс цепи ГРМ очень высок, более 250 тыс. км. Сам ресурс двигателя очень высок, лейте качественное масло в SR20DE и регулярно обслуживайте, это позволит проехать 400 тыс. км и больше.
Тюнинг двигателя Nissan SR20DE
Атмосферный
Перед началом тюнинга атмосферного SR20DE стоит определиться с ГБЦ, брать low port или high port. Если делать портинг головки вы не планируете, тогда лучше брать за основу ГБЦ от SR20DE low port, с улучшенной продувкой, в том случае, когда портинг будет выполняться, тогда ГБЦ SR20DE high port будет предпочтительней, за счет большего потенциала.
За счет чего будем увеличивать мощность SR20DE? Начнем с самого дешевого варианта. Для стандартного SR20DE нужно купить распредвалы JWT S3, холодный впуск, прямоточный выхлоп с коллектором 4-1 и JWT мозг. Это даст некоторую прибавку, не слишком значительную.
Для получения приличной мощности логично будет увеличить степень сжатия. Для этого отлично подойдут легкие поршни от SR20VE, которые увеличат СЖ до 11.7. Выпускной коллектор лучше купить от SR20VE 20V, диаметр выхлопа 63 мм, распредвалы JWT S3 с пружинами, желательно заменить шатуны на легкие H-образные, форсунки купить от SR20VE и добавить легкий маховик. В качестве мозга можно использовать JWT. На таком моторе можно получить около 200 л.с.
Похожее можно сделать, используя блок цилиндров от SR20VE и ГБЦ от SR16VE N1 со всем навесным. Это увеличит степень сжатия до 12.5. Добавьте к этому легкий маховик, прямоточный выхлоп и коллектор 4-1, это позволит снять более 210 л.с. Существуют и более агрессивные распредвалы, можно дальше зажимать мотор, дорабатывать низ, ставить дросселя, переводить на метанол и ездить на корче.
Турбировать атмосферный SR20DE не самая рациональная идея, вам нужно врезать маслофорсунки, заменить поршни, купить топливный насос, регулятор и форсунки, турбокомпрессор, турбоколлектор, интеркулер, маслоподачу и маслослив, блок управления JWT и другое. В итоге получите почти такой же SR20DET. Не стоит изобретать велосипед, куда проще быстрее и дешевле купить контрактный SR20DET и раздувать уже его.
Самым простым и безопасным для мотора способом увеличить мощность является буст ап. Для этого вам нужно купить фронтальный интеркулер, буст контроллер, даунпайп и выхлопную систему на 76 мм трубе, топливные форсунки 550 cc/min, топливный регулятор, насос Walbro 280 lph, блоуофф, маф RB25 или 300ZX, блок управления Apexi. На двигателе SR20DET Red top и Black top без VTC, простой буст ап позволяет поднять давление наддува до 1 бара и получить мощность около 300 л.с. Моторы SR20DET Black top от S14/S15 Silvia, оснащенные VTC, позволяют на буст апе получить до 320 л.с.
Большую мощность можно получить, купив турбину на Garrett GT2871R, к ней нужно поставить распредвалы JWT S3, ARP шпильки, металлическую прокладку ГБЦ, форсунки побольше (850 cc/min). С такой турбой можно дуть до 400 л.с. в сток поршни (оптимально 350 л.с., для спокойствия). Дальше лучше не рисковать и купить кованые поршни с Н-образными шатунами и дуть по максимуму, до 430-450 л.с. Если окажется мало, тогда покупаете турбину Garrett GTX3076R, распредвалы с фазой 272/272, форсунки 1000 cc/min, дорабатываете ГБЦ (портинг, большие клапаны) и надуваете до 500 л.с.
Также для SR20DET можно купить строкер кит на 2.1, 2.2, 2.3 литра и больше, на него поставить большую турбину и дуть, пока не развалится. В любом случае, эти конфигурации уже слишком далеки от того, что можно использовать в городских условиях.
Для SR20DET оптимально использовать обычный буст ап до 300 л.с. или конфиг на Garrett GT2871R, мощностью 350-400 л.с.
