Установка цифрового тахометра «Smart» с Алиэкспресс с переводом инструкции на русский язык
Всем привет, немного о монтаже цифрового тахометра «смарт» приобретённого на алиэкспресс на свою машину Ниссан-Эксперт 2001г.в. Штатного тахометра на данной модели не предусмотрено.
Пересмотрел в инете много видео, смотрел на этом сайте, но так ничего толкового по установке данного тахометра не нашёл. Пришлось вспомнить, что у меня есть навыки электрика, поднять электросхемы на машину, параллельно вспомнить школьно-институтскую программу английского технического языка.
Английская версия инструкции:
Перевод инструкции на русский язык по пунктам английской версии:
Монтаж в авто довольно таки прост. У тахометра три вывода провода. Плюс на прикуриватель, минус на корпус, сигнал был взят от блока управления АКП с 39 пина. Серый разъём на блоке, жёлтый провод с чёрной полосой, четвёртый пин от края в среднем ряду. Фото схемы ниже.
Верхний предел хх оборотов через настройку выставил на 750 об/мин. Всем удачи. p.s. Сравнил с показаниями электронного сканера, занижает на 25-30 об/мин. Верхний предел хх выставил 800 об/мин.
Nissan Expert 2001, двигатель бензиновый 1.8 л., 125 л. с., передний привод, автоматическая коробка передач — своими руками
Машины в продаже
Комментарии 16
Неохото возюкаться. По лету может быть подумаю. Тах на катер переставлю, у меня там тд 27 стоит, водомёт.
Вот это будет лучший вариант! Приборку купи а с перепиновкой помогу, там главное пины научится вытаскивать и не торопится! Часа за 4-5 перепиновывается и прокидывается дополнительная проводка.
На алишке набор есть для «распиновки» фишек. ) стоит копейки
Вот это будет лучший вариант! Приборку купи а с перепиновкой помогу, там главное пины научится вытаскивать и не торопится! Часа за 4-5 перепиновывается и прокидывается дополнительная проводка.
Вопрос может не по теме, но подскажи, а где нужно протягивать провод с подкапотки в салон? Просто, после визуального осмотра увидел всего пару мест: до одного не дотянешься, второе закрыто плотно резинкой, и я не уверен, что оно предназначено для этого.
Просто, решил подключить магнитолу по человечески, т.е. один провод на аккум, другой на замок зажигания, а то когда брал машину, там было так, что жёлтый и красный провод от магнитолы просто переплетены между собой и подключены к красному (зажиганию), а жёлтый, который с аккума, просто не даёт сигнала
Установка китайского электронного тахометра
Всем привет! Решил чисто для спортивного интереса поставить тахометр в свою пятюню. Вариант приколхозить тахометр от ваз 2103 меня не устраивал, да и в 07 бороде куча свободного места. Думаю, а что если найти тахометр по размерам, которые будут совпадать с отверстием под указатель обогрева стекла и низкий уровень тормозной жидкости 2107?

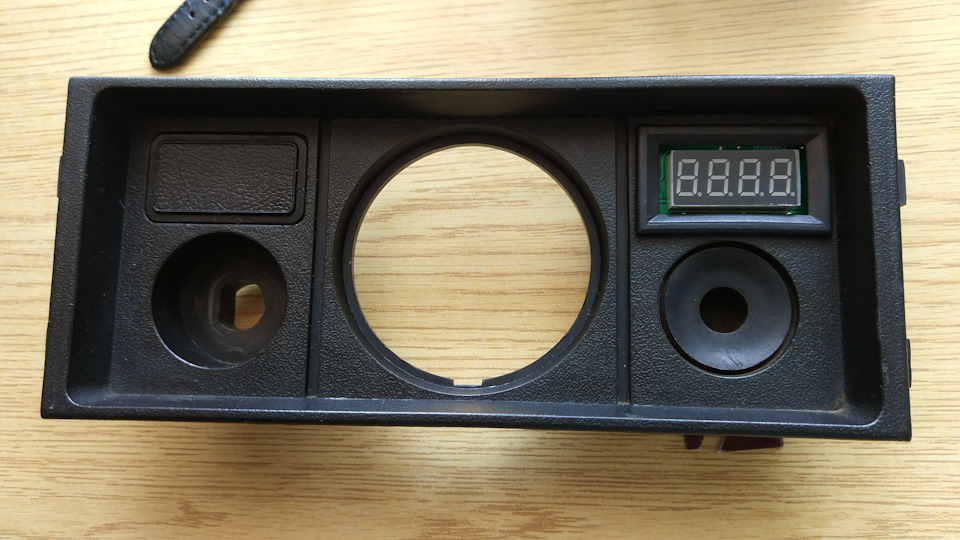

Берём линейку, замеряем, идём на алиэкспресс и находим нужный нам тахометр за 300р. Заказываем, ждём, получаем и…обламываемся xD Реальный размер тахометра гораздо больше нужного нам отверстия, поэтому берём в руки резчик и кусачки, и начинаем увеличивать посадочное место до необходимого размера. Установленный на своё место тахометр выглядит так(пока без стёклышка):

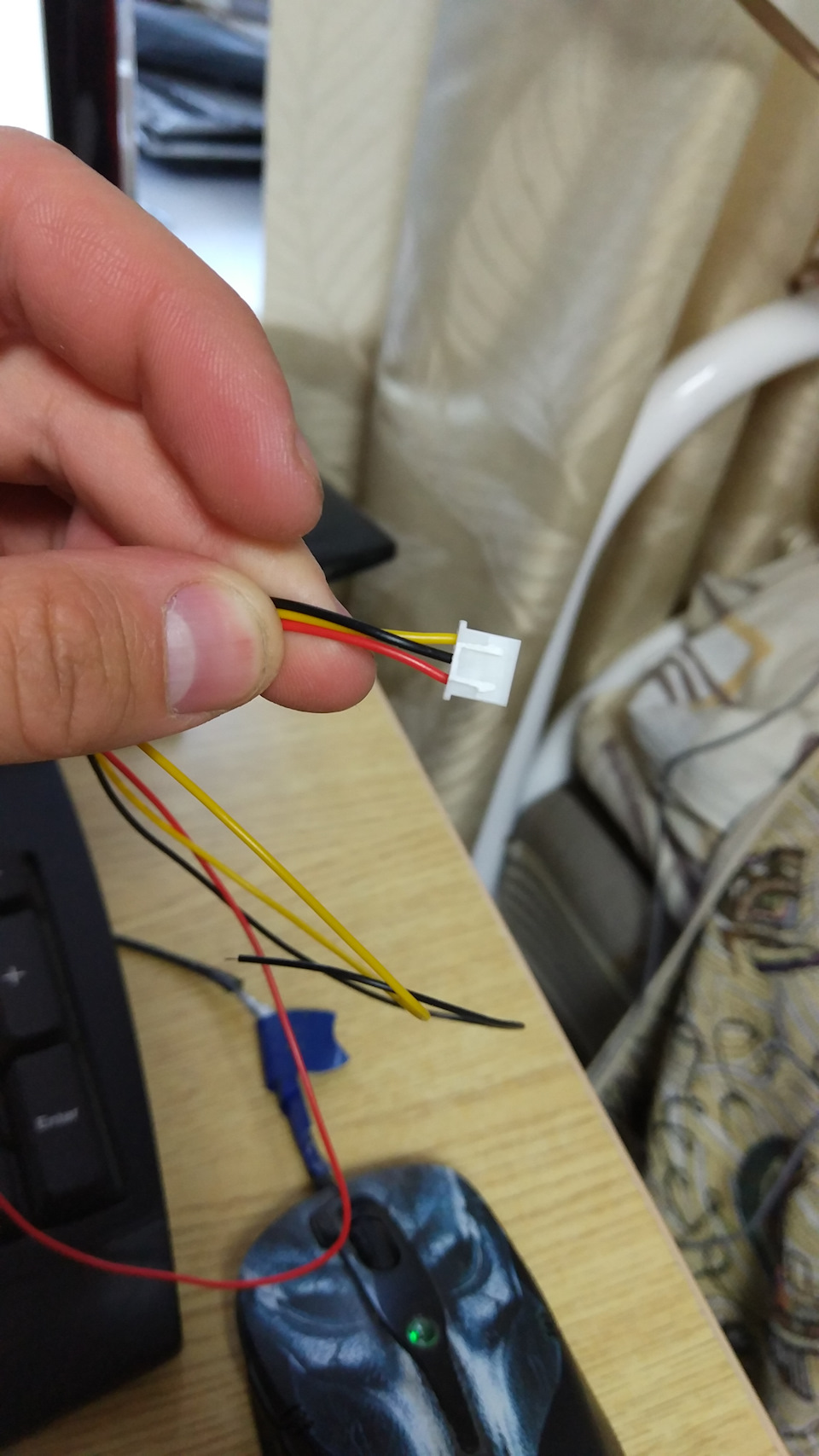

От тахометра отходит вот такая фишечка проводов:
Подключается всё максимально просто: красный провод + от зажигания, чёрный-масса, жёлтый идёт на конец первичной обмотки катушки зажигания.
Работает прибор следующим образом: пока не приходят импульсы с катушки зажигания-он показывает напряжение. Завели мотор, пошли импульсы-включается режим тахометра.

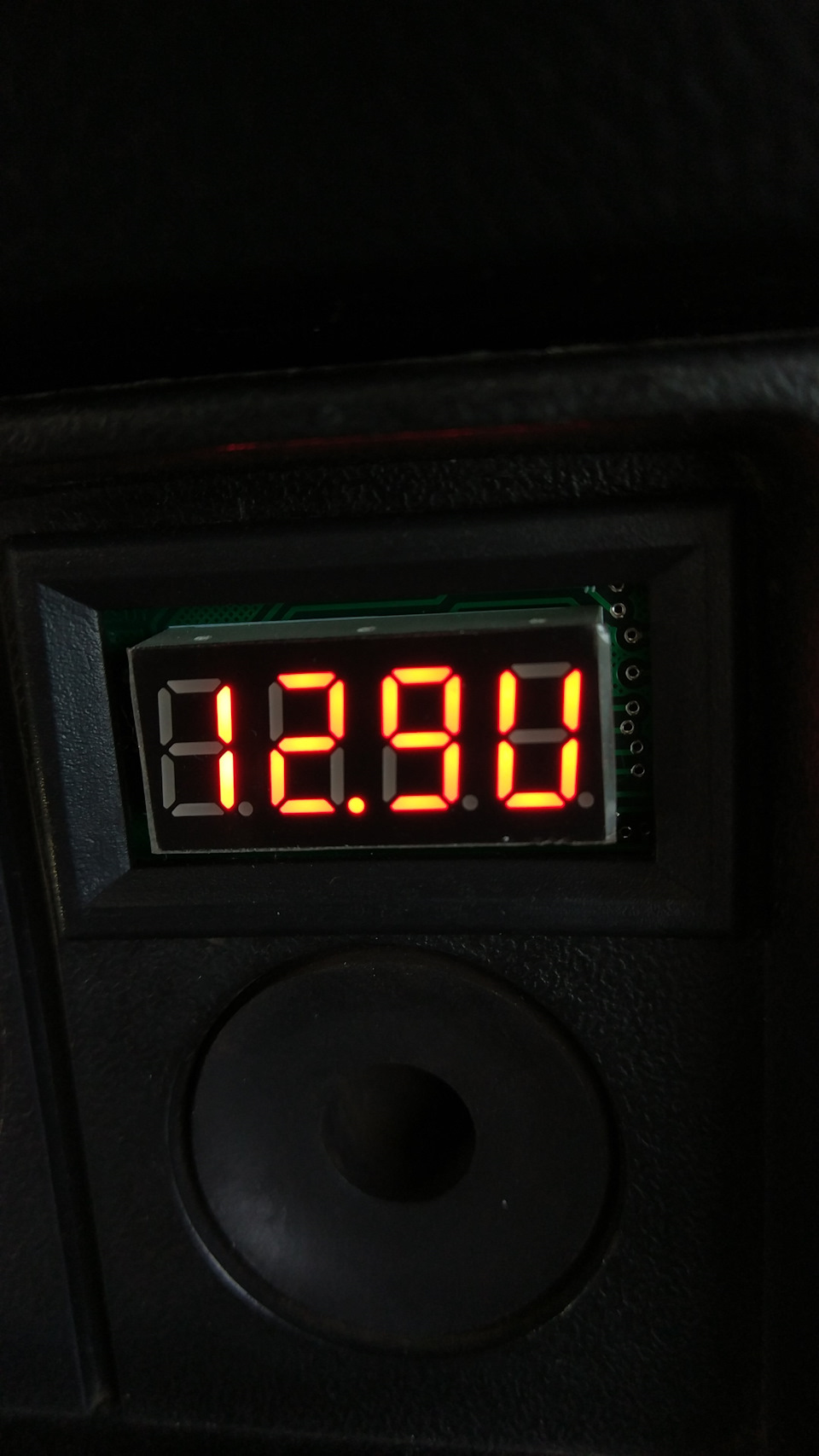

Идём в машину, подключаем, включаем зажигание, видим напряжение:
Заводим машину и обламываемся ещё раз))) Тахометр не рабочий)))
Проверил мультиметром, идут ли импульсы с конца первичной обмотки катушки зажигания-напряжение скачет, значит всё нормально. Пишем китайцу, почему он прислал нам такую ерунду, он молчит, открываем спор, китаец тут же нам отвечает и рассказывает, какой я дурак не смог правильно подключить его приборчик. Продолжаем спорить, в итоге, китаец соглашается, что прислал нам брак и высылает ещё один прибор бесплатно. Который, к слову, оказался рабочий и работает уже неделю без перебоев.

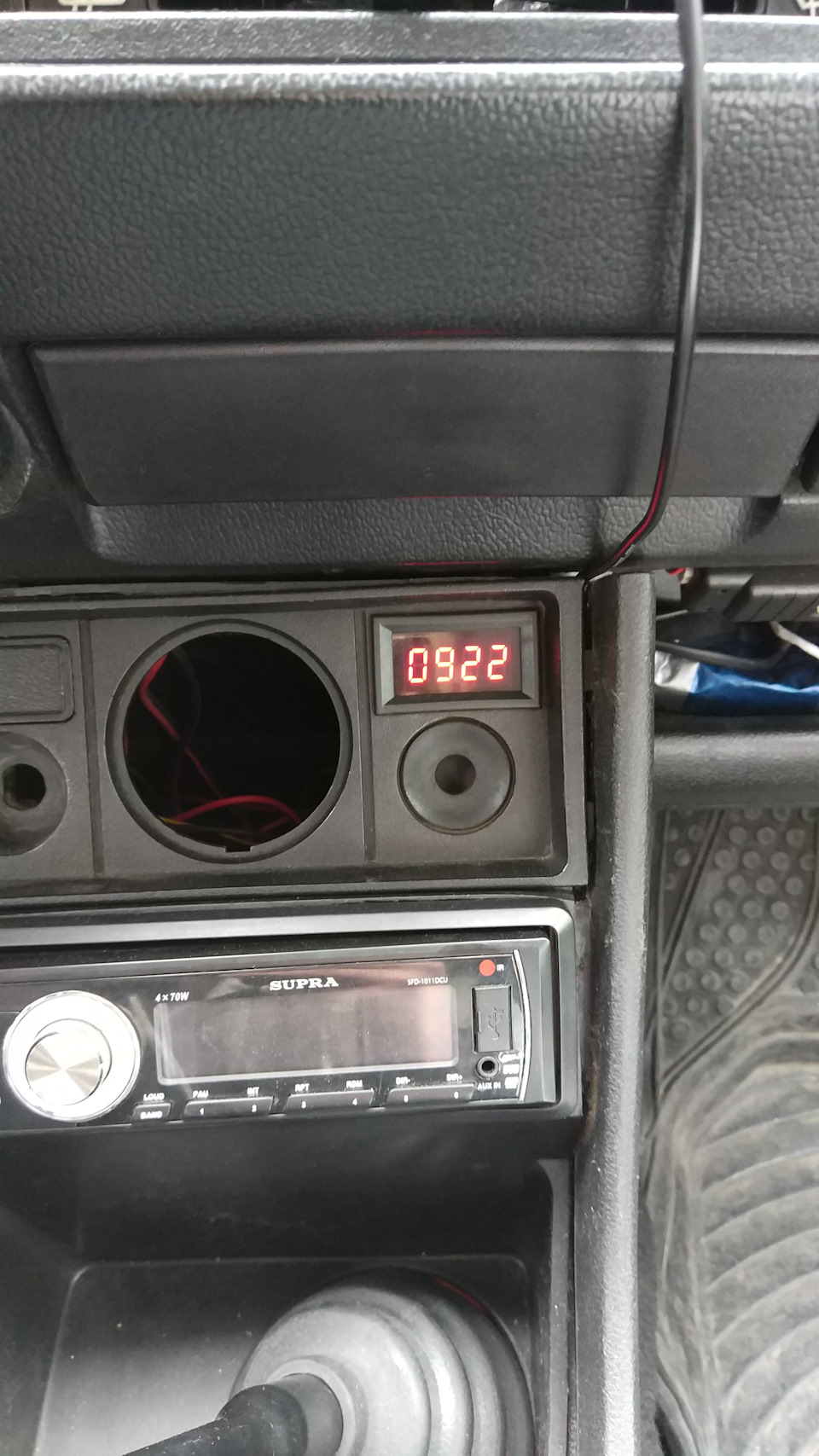

Вид в автомобиле:
Что касается точности показаний: обороты постоянно немного скачут, но это и понятно, он же считает выдержку между импульсами, отсюда и берётся погрешность. Но тем не менее, есть некоторые странности: ХХ показывется адекватно, а вот в движении происходит следующее. Едем к примеру 120км/ч на пятой передаче, с учётом погрешности спидометра должно быть 3500-3600 оборотов в минуту. Так вот, если мы едем по прямой с постоянной указанной выше скоростью, то обороты держатся на уровне 3200об/мин.НО! Если мы начинаем ехать в горку и прибавляем газу (а скорость при этом не возрастает, возрастает только нагрузка на двигатель), то тахометр показывает нам нормальные 3500-3600 оборотов в минуту) То же самое и при разгоне, в момент завершения разгона до определённой скорости обороты где-то на 200 выше, чем при езде с той же уже набранной скоростью. Но в целом его работа меня устраивает.
Такие вот дела!=))
Всем пока!))
Как подключить цифровой тахометр с алиэкспресс
Схема подключения тахометра ВАЗ-2106
«Шестёрки» комплектовались тахометром модели ТХ-193. Такой тахометр состоит из:
Принцип его работы построен на измерении количества импульсов электрического тока в первичной (низковольтной) цепи системы зажигания автомобиля. В двигателе ВАЗ 2106 за один оборот вала трамблёра, соответствующий двум вращениям коленчатого вала, контакты в прерывателе замыкаются и размыкаются ровно четыре раза.
Эти импульсы снимаются прибором с конечного вывода первичной обмотки катушки зажигания. Проходя через детали электронной платы, их форма из синусоидальной преобразуется в прямоугольную, имеющую постоянную амплитуду. С платы ток поступает на обмотку миллиамперметра, где в зависимости от частоты следования импульсов, увеличивается, или уменьшается. Стрелка прибора реагирует именно на эти изменения. Чем больше сила тока, тем больше стрелка отклоняется право и наоборот.
Подключение тахометра в карбюраторных ВАЗ 2106
Электрическая цепь счётчика оборотов карбюраторной «шестёрки»
В бесконтактной системе зажигания тахометр подключается не к катушке, а к коммутатору
Подключение тахометра в инжекторных ВАЗ
Нужно учитывать, что цвета проводов и их назначение может отличаться в зависимости от производителя девайса, но для стандартного устройства «TX-193», которое обычно используется в «шестерках», схема такова:
Сразу отметим, что здесь не играет особой роли система подачи топлива – инжектор или карбюратор. Как известно, в настоящее время наиболее распространенными являются автомобили со следующими типами двигателя: бензиновые или дизельные. В зависимости от этого и подбирается тахометр, если, конечно, он не идет в стоковой версии.
Все дело в том, что на бензиновых двигателях тахометр считывает данные с катушки зажигания, вернее, возникающие здесь импульсы. Однако конструкция дизельных силовых установок не предусматривает этого узла. Соответственно, здесь тахометр считывает импульсы не с катушки зажигания (за неимением таковой), а генератора.
Первые два провода (12-вольтовый и Сигнал) – к контактам «Б» и «К» катушки зажигания соответственно. Осталось закрепить массу в любом удобном месте.
С широкими возможностями рынка электроники сделать схему тахометра дома своими руками с использованием мультиметра не сложно. Более того, результаты, полученные в таких схемах, точны в оценке общего рабочего состояния измеряемой системы.
Принципиальная схема с использованием IC 555:
Вышеуказанная настройка выполнена с помощью обычного тахометра. Детали для изготовления широкодоступны и их можно приобрести в любом магазине радиотоваров. Список деталей для самодельного варианта:
Перед тем как сделать тахометр своими руками, нужно выполнить монтажную документацию. Простая схема, разработанная с использованием легкодоступных элементов с прорезиненным оптоизоляционным модулем MOC7811 и двумя семи сегментными дисплеями, измеряет скорость диска в RPS. Эта схема рассчитывает RPS от 00 до 99, если нужны большие значения, добавляют ещё один счётчик декады.
Принципиальная электрическая схема содержит IC555, MOC 7811, IC CD4081, IC CD4069 и IC 4033 и семисегментный дисплейный блок LTS 543. На первом таймере IC 555, сконфигурированном как моностабильный мультивибратор, он генерирует импульс синхронизации при нажатии переключателя S2, зелёный светодиод 1 указывает время обнаружения.
MOC 7811 IC2 содержит ИК-передатчик и фотодиод для создания изменяющихся логических уровней, зависит от блокирующего или прерывающего ИК-луча. Логический вентиль N1 включает счётчик детектора Johnson (CD 4033), он управляет семисегментным дисплеем LTS 543. Есть два десятичных счётчика и два семисегментных дисплея для отображения RPS от 00 до 99.
Тахометр электронный в большинстве случаев изготовлен в формате дисплея. На этот экран выводятся показания. Это обороты коленчатого вала. Особенно эти приборы удобны в стрелочном варианте. Стрелочное оборудование можно наиболее часто видеть на приборных панелях. Водители считают его очень удобным, так как сигналы с датчиков передаются на стрелку. Ученые доказали, что мозг лучше воспринимает информацию со стрелки, в отличие от цифр на дисплее.
Зачем покупать, когда все можно собрать самостоятельно? Это не так дорого и достаточно интересно. Для сборки существует несколько вариантов устройств. Эти приборы собирают на основе контактных или же бесконтактных датчиков. В бесконтактных системах оптического типа для регистрации импульсов применяет лазерные или же инфракрасные лучи.
Для сборки прибора понадобится, естественно, микроконтроллер Arduino. Если его нет, то сойдет любой другой контроллер с похожими характеристиками, но тогда нужно будет дополнительно собирать программатор. Также для этой схемы нужны резисторы 33 кОм, 270 Ом, 10 кОм в виде потенциометра. Еще можно приобрести синий светодиод, инфракрасный светодиод и фотодиод.
Далее найдите ДСВ-дисплей и микросхему регистра сдвига с маркировкой 74НС595. Здесь используется оптический датчик и принцип отражения лучей. С этой системой вам не придется беспокоиться о том, какая должна быть толщина ротора, а количество его лопастей не сможет изменить показатели. Датчик сможет точно считывать обороты.
Резисторы и их номиналы могут немного различаться. Это зависит от диодов. Переменный резистор дает возможность менять уровень чувствительности полученного датчика. Так, «земля» соединяется с резистором на 33 кОМ и с переменным резистором, а тот, в свою очередь, соединяется с проводом, который нужно установить перед потенциометром.
Минус светодиода соединяется через оставшийся резистор с землей, а плюс идет на «Ардуино». Итак, получилось три вывода – земля, плюс и сигнальный провод. В этой схеме применяется 8‑ми разрядный регистр сдвига и дисплей. В корпусе желательно продумать углубления для индикатора. Теперь резистор в 270 Ом паяется к светодиоду и дальше устанавливается в 12 контакт микроконтроллера.
Не все разбираются в электронике, но уметь подключать измерительный аппарат все-таки желательно. Это не вызовет сложностей, ведь проводов лишь три. Первое, что следует сделать – это взять провод от тахометра в подкапотное пространство. Проще всего это получится сделать через отверстие троса спидометра.
Дальше понадобится кусок проволоки. Она должна быть где-то один метр длиной, тонкая и жесткая. С одного конца при помощи изоленты закрепите провод от прибора. Старайтесь работать аккуратно. Другой конец проволоки аккуратно вставьте в отверстия троса и толкайте. Подключение электронного тахометра можно осуществить следующим образом.
Плюсовой провод подключается к катушке зажигания (контакт Б). Сигнальный провод подключите к контакту К все той же катушки. Минус соедините с массой. Работайте максимально аккуратно, провода очень тонкие и очень ненадежные.Теперь осталось завести машину и все протестировать. Вот и все. Теперь вы знаете, как подключить электронный тахометр, и можете даже при желании собрать устройство самостоятельно. Это не займет у вас много времени и сил.
Электронные стрелочные устройства
Тахометр электронный в большинстве случаев изготовлен в формате дисплея. На этот экран выводятся показания.
Это обороты коленчатого вала. Особенно эти приборы удобны в стрелочном варианте. Стрелочное оборудование можно наиболее часто видеть на приборных панелях. Водители считают его очень удобным, так как сигналы с датчиков передаются на стрелку. Ученые доказали, что мозг лучше воспринимает информацию со стрелки, в отличие от цифр на дисплее.
Способы включения тахометра
Информацию о частоте вращения двигателя внутреннего сгорания можно считать с:
Нерационально менять генератор только для установки тахометра.
Датчики частоты вращения коленчатого и распределительного вала работают на электромагнитном принципе. На более ранних автомобилях устанавливались датчики, использующие эффект Холла. В любом случае электрический импульс, вырабатываемый этими устройствами, имеет амплитуду не более 5В, их внутреннее сопротивление не менее 200 Ом.
Бензиновые устройства тоже имеют различия по количеству цилиндров
В процессе эксплуатации автомобиля нужно знать, как проверить тахометр в домашних условиях. Большинство машин оборудованы спидометром, манометром, датчиком температуры охлаждающей жидкости и тахометром. Они установлены по-разному в зависимости от марки и модели авто. Последовательность действий:
Управление процессами зажигания двигателей может быть организовано несколькими методами:
Во всех случаях на катушку поступает мощный импульс амплитудой 12В с прерывателя (для автомобилей до 90-х годов), транзисторного коммутатора или непосредственно с блока управления двигателя. Именно из этой точки и следует брать сигнал на тахометр.
Итак, все куплено. Теперь определитесь, куда вы будете устанавливать электронику. Многие ставят на приборную панель, другие монтируют возле замка зажигания. Однако лучше всего, если установка электронного тахометра будет выполнена в том месте, где он не будет портить внешний вид панели.
Для закрепления поможет лучший друг автолюбителя – двухсторонний скотч. Это универсальное средство спасает в самых разных ситуациях.
Разновидности тахометров
Тахометр информирует о количестве оборотов коленвала, помогающий определить, в какой момент лучше всего переключать передачи. Это дает возможность увеличить срок службы силового агрегата и грамотно его эксплуатировать, так как мощностные и тяговые характеристики двигателя зависят от оборотов коленчатого вала. Кроме того, с его помощью можно точно отрегулировать карбюратор и другие важные устройства на холостом ходу.
Данный измеритель может быть аналоговым, представляющим собой табло со стрелками и цифрами. При приближении стрелки к красной черте, водитель должен переключиться на более высокую передачу. На цифровом приборе информация для водителя выводится на маленький экран (автор видео – Armadil).
Условно устройства можно разделить на два вида:
Техническое решение
Перед тем как подключить тахометр, необходимо составить схему электрических соединений, чтобы мысленно определить начальные и конечные точки включения, трассировать проводник.
бая катушка зажигания имеет вывод (клемму) 15 (зажигание включено), на который подается напряжение аккумуляторной батареи при повороте ключа в первое (у некоторых авто – второе) положение. Ни в коем случае нельзя подключать тахометр к этой точке, при первом же включении он может выйти из строя. Высоковольтные провода также представляют опасность, даже для человека. Следует точно определить сигнальный вход, к которому следует подключать тахометр. В более старых катушках он обозначен буквой «К», лучше найти точную принципиальную электрическую схему автомобиля.
Точки соединений провода к катушке зажигания зачищают, производят механическую скрутку, пропаивают и тщательно изолируют. Укладывают провод вдоль любых электрических жгутов, используя пластмассовые хомутки, в сторону перегородки отсека двигателя возле приборной панели. Ввести проводник внутрь пассажирского отсека можно рядом с любым жгутом электрических соединений.
Установка тахометра своими руками: доступная инструкция
Автолюбитель, заботящийся о своей машине, должен иметь среди прочих приборов тахометр, который помогает правильно эксплуатировать автомобиль. Если нет штатного устройства, то его следует установить. В статье приводятся их виды, дается инструкция, как правильно подключить тахометр к дизелю и на двигатель с бензином.
Тахометр информирует о количестве оборотов коленвала, помогающий определить, в какой момент лучше всего переключать передачи. Это дает возможность увеличить срок службы силового агрегата и грамотно его эксплуатировать, так как мощностные и тяговые характеристики двигателя зависят от оборотов коленчатого вала. Кроме того, с его помощью можно точно отрегулировать карбюратор и другие важные устройства на холостом ходу.
Данный измеритель может быть аналоговым, представляющим собой табло со стрелками и цифрами. При приближении стрелки к красной черте, водитель должен переключиться на более высокую передачу. На цифровом приборе информация для водителя выводится на маленький экран (автор видео – Armadil).
Условно устройства можно разделить на два вида:
Испытание, регулировка тахометра
Если автомобиль оборудован бестрамблерной или индивидуальной системой зажигания, подключение тахометра можно произвести к любой катушке. В этом случае показания скорости вращения двигателя (количество оборотов в минуту) будут неадекватными, так как на трамбленое зажигание импульс подается каждый такт, индивидуальное – в четыре раза реже. Однако можно градуировать измерительную шкалу по-новому.
Далее регулируют уровень показаний. Если стрелка тахометра отклоняется незначительно, можно между сигнальным проводом и массой автомобиля включить дополнительный конденсатор емкостью около 1 мкФ. Наоборот, если стрелка зашкаливает, в разрыв сигнальной цепи включить переменное сопротивление около 1 кОм и масштабировать сигнал.
Следующий этап – ходовые испытания. На заведенном двигателе достигают предельных оборотов. Стрелка тахометра не должна выходить в красную зону. В противном случае регулировку осуществляют вновь. Перед началом эксплуатации еще раз проверяют надежность соединений и изоляции. И помните, дополнительное оборудование – новые проблемы.
Подключение – бензиновый двигатель
В случае бензинового двигателя автомобильный электронный тахометр подключается в следующем порядке:
Про датчик тахометра ДПКВ
У тахометра есть датчик (датчик положения коленчатого вала — ДПКВ). Это устройство служит не только для того, чтобы считать обороты коленвала, но и определять его положение в определённый момент, что необходимо электронному блоку управления для обеспечения правильной работы силового агрегата. При прохождении рядом с сердечником датчика металлического предмета в нём образуется электрический импульс, который передаётся на электронный блок управления двигателем. Роль такого предмета в силовом агрегате авто играет зубчатая шестерня коленвала.
Первым делом для создания датчика нужен инфракрасный диод и наш фотодиод. На первом шаге отшлифуйте диоды до тех пор, пока они не примут плоскую форму. Затем рекомендуется сложить полоску из бумаги в форме прямоугольной трубочки. Это необходимо для установки диодов. Дальше все это вместе склеивается, а в конце сборки всю конструкции нужно закрасить черным цветом. На последнем шаге осталось лишь подпаять провода к выводам диодов.
Как подключить выносной тахометр
Сделайте заготовку корпуса. Для этого вам необходимо будет вставить тахометр в жестяную банку подходящего размера, а затем ровно и аккуратно ножницами для металла срезать излишки жести.
Старайтесь, чтобы срез получился ровным, без зазубрин и заусенцев, иначе потом вам придется либо потратить много времени и сил на шлифовку края детали, либо делать новую заготовку.Заполните днище банки монтажной пеной. Этим вы отрегулируете “посадку” вашего тахометра в корпусе и дополнительно укрепите деталь.
Помимо этого нанесите слой монтажной пены на наружную часть корпуса в то место, где предположительно тахометр будет крепиться к приборной панели.Сформируйте будущий корпус. После того, как вы дали монтажной пене высохнуть (лучше всего отпустить на этот процесс на двадцать четыре часа), срежьте ножом излишки пены.
Внутри у вас должно получиться пространство, достаточное для того, чтобы поместился тахометр. Снаружи пену следует обрезать, формируя “ножку”, которую мы позднее будем приклеивать к приборной панели. Не забудьте также проделать отверстие для проводов тахометра. Самое трудное – позади. Перейдем к отделочным работам.
Отшлифуйте заготовку. Используйте наждачную бумагу для того, чтобы сгладить неровности и шероховатости на поверхности пены, а также снять глянцевый слой краски с консервной банки.
Укрепите корпус заготовки. Для этого вам будет необходимо обтянуть будущий корпус тахометра стеклотканью, которую затем следует обработать эпоксидным клеем. Чтобы клей полностью высох, заготовку следует оставить в хорошо проветриваемом помещении на двадцать четыре часа.
Зашпатлюйте заготовку. Шпатлевка поможет скрыть все дефекты и неровности и подготовит корпус тахометра к окрашиванию.
Покрасьте корпус тахометра. Покройте деталь одним или двумя слоями краски в цвет вашей приборной панели. При необходимости после полного высыхания краски (смотрите инструкцию производителя лакокрасочного материала) покройте деталь одним или двумя слоями лака.
Установите тахометр. Поместите тахометр в готовый корпус, выведите провода через отверстие, которое вы оставляли для них, и подключите. Если тахометр работает корректно, то его корпус необходимо на приборной панели укрепить. При помощи бытового фена разогрейте поверхность приборной панели и закрепите свой новый тахометр при помощи двустороннего автомобильного скотча.
Убедитесь в том, что тахометр работает корректно, прежде чем укреплять его на приборной панели!
Принцип работы автомобильного счётчика
Очень часто случается такое, что стрелка начинает дергаться. Если автомобиль инжекторный, то поиск неисправности заключается в том, чтобы подключить диагностический сканер и проверить системы двигателя. Скачки стрелки ТХ-193 в большинстве случаев также являются симптомом неисправностей, связанных с его электрической цепью. Причинами такого поведения прибора могут быть:
Решается подобная проблема путём зачистки контактов, замены крышки распределителя зажигания, бегунка, опорного подшипника, восстановления целостности изоляции питающего провода прибора, замены датчика коленвала.
Можно приобрести внештатный тахометр электронный (ВАЗ 2109 не оборудованы этими нужными приборами штатно) и радоваться жизни. Современные устройства еще и многофункциональны. На многих из них автолюбитель найдет дополнительно часы с будильником и еще много чего полезного.
Стоит заметить, что эти аппараты различаются по типу питания двигателя. Для бензиновых моторов принцип работы один, для дизелей – полностью другой.
Установка тахометра на автомобиль с бензиновым двигателем
Если транспортное средство оснащено системой зажигания, сначала выполняется установка самого прибора. Нередко автолюбители используют выносной тахометр. Схема подключения тахометра выглядит так:
Как правило, тахометры оснащены подсветкой, которую рекомендуется подключать к «габаритам» машины (сделать это надо посредством специальной клеммы замка зажигания).
Еще один самодельный тахометр
Для того чтобы измерять количество оборотов, как мы уже знаем, применяется подсчет импульсов прерывателя или же напряжение от свечей зажигания. Частота этих импульсов связана линейно с частотой вращения мотора. Также можно попробовать организовать индуктивную связь с такой цепью, что и будет продемонстрировано в данном устройстве.
В качестве основы для этого варианта используется одновибратор с маркировкой LM 555. Запуск элемента производится вследствие импульсов со свечей, которые наведены в катушке. Входной контакт используется либо для настройки, либо для подачи сигнала с прерывателя. Для обыкновенного четырехцилиндрового агрегата, частота вращения которого составляет 3000 об/мин, частота составляет 100 Гц.
Для 1500 об – 50 Гц. Это дает возможность простой калибровки устройства по частоте. Импульсы, полученные с третьего выхода микросхемы, подаются на стрелочный индикатор. В этой схеме автор использует миллиамперметр. Индикатор покажет напряжение в этой сети. Так как длительность импульсов на выходе микросхемы примерно одинаковая, то напряжение пропорционально частоте, с которой образуются искры.
Тахометр на мототехнику
Как поставить электронный тахометр на мотоцикл? Здесь у владельцев мототранспорта есть выбор: или приобрести готовое оборудование, либо изготовить самостоятельно. Предположим, что есть мотоцикл, есть прибор для контроля оборотов. Но как подключить электронный тахометр? Аппарат ТХ-193 от шестерки для этих целей подходит лучше всего для монтажа на отечественные марки мотоциклов.
Устройство обладает необычайной точностью, низким весом, экономным энергопотреблением, а также стабильной работой в условиях вибраций. Нужно сказать, что эта модель даже ни в какое сравнение не идет с любыми тахометрами для мотоциклов. Процесс подключения аппарата на двухцилиндровые мотоциклы со стартером и аккумулятором, а также одноканальным зажиганием ничем не отличается от процесса подключения этого же устройства на ВАЗ.
Если мотоцикл не отечественный и имеется все тот же электронный тахометр, схема подключения немного изменится. В этом случае запитывать придется через замок зажигания. Там есть специальные контакты для этих целей. Если на мотоцикле нет стартера, тогда аккумулятор следует подключать к выходу выпрямителя.
А от аккумулятора уже можно через выключатель подать питание непосредственно на тахометр. Если выпрямителя нет, нужно купить. Если нет аккумулятора, можно его поставить. Самый простой вариант — это источник питания от ИБП или старого фонаря. Если подключать измерительный прибор прямо к катушке генератора, тогда он сгорит. Во избежание этого можно попросить соседа-радиолюбителя сделать регулятор напряжения на тиристорах.
Если двигатель имеет три цилиндра, тогда здесь на вход подаются сигналы от двух катушек. Также существуют технические возможности для установки тахометра и на шестицилиндровые мотоциклы, но для этого уже требуется приобрести фирменное оборудование.
Тахометр / счетчик моточасов для мототехники
На культиваторе оказался очень нужной вещью, пашешь, пашешь, а потом оказывается всего 7 часов наработки в год. На мотор поставил такой aliexpress.com/item/Spark-Plugs-Engine-Digital-Tach-Hour-Meter-Tachometer-Gauge-Motorcycle-Bike/728070960.html
инструкция Выносной бесконтактный индуктивный цифровой тахометр со встроенной функцией счетчика моточасов и отсчета времени до сервисного обслуживания ТС-011 Установка режимов работы
Важно! Перед установкой режимов работы прибора двигатель, на котором он установлен должен быть выключен либо прибор должен быть снят с двигателя. 1. Для выбора режима работы тахометра нажмите и удерживайте в течение 4 сек. кнопку S1. На экране дисплея будут последовательно высвечиваться значения: 01, 02, 03, 04. — значение 01 переводит прибор в режим для работы с двигателями в которых импульс искрообразования подается на свечу зажигания 1 раз за 1 такт работы двигателя, т.е. 2 раза за 1 оборот маховика двигателя (большинство двухтактных двухцилиндровых лодочных моторов с одно канальной системой зажигания); — значение 02 переводит прибор в режим для работы с двигателями в которых импульс искрообразования подается на свечу зажигания 1 раз за 2 такта работы двигателя т.е.1 раз за 1 оборот маховика двигателя (двухтактный двигатель); — значение 03 переводит прибор в режим для работы с двигателями в которых импульс искрообразования подается на свечу зажигания 1 раз за 4 такта работы двигателя т.е. 1 раз за 2 оборота маховика двигателя (четырехтактный двигатель). — значение 04 отключает функцию тахометра, на экране дисплея будет отображаться только счетчик моточасов. После выбора режима работы кнопкой S1 экран дисплея будет мигать в течение 8-10 сек., после чего перейдет в режим отображения счетчика моточасов. 2. Для установки времени до сервисного обслуживания нажмите и удерживайте в течение 4 сек. кнопку S2. При этом с правой стороны дисплея появится надпись «SERVICE». После появления надписи нажмите и удерживайте кнопку S1 до появления в одном из сегментов дисплея необходимой цифры, обозначающей 1/10, единицы, десятки, сотни, тысячи часов до сервисного обслуживания. Переключение от одного сегмента дисплея к другому производится нажатием кнопки S2 на 1 сек. После установки желаемого времени до сервисного обслуживания не производите ни каких действий и прибор через 14-16 сек. перейдет в режим отображения счетчика моточасов. 3. Для активации режима отсчета времени до сервисного обслуживания одновременно нажмите кнопки S1 и S2 и удерживайте их в течение 4 сек. При этом на экране дисплея высветятся два сегмента с изменяющимися от 00 до 09 значениями и прибор автоматически перейдет в режим отображения счетчика моточасов. 4. После выработки двигателем времени до установленного сервисного обслуживания на экране дисплея появиться надпись «SERVICE». 5. Для просмотра текущего времени до сервисного обслуживания нажмите и удерживайте в течение 4 сек. кнопку S2. 6. После появления на экране дисплея надписи «SERVICE» для ее сброса одновременно нажмите и удерживайте в течение 20 сек. кнопки S1 и S2. По умолчанию следующий интервал времени до сервисного обслуживания будет равен ранее запрограммированному. 7. Для отключения функции тахометра и отображения на экране дисплея только счетчика моточасов нажмите и удерживайте кнопку S1 до тех пор, пока на дисплее не высветится значение 04. Повторно нажмите кнопку S1 и через 8-10 сек. экран дисплея вернется к отображению счетчика моточасов. При работающем двигателе на экране дисплея будет отображаться только счетчик моточасов, причем сегменты дисплея будут мигать, напоминая, что режим тахометра отключен. 8. Для обнуления счетчика моточасов нажмите и удерживайте кнопку S1 до тех пор, пока на экране дисплея не высветится значение 05, затем повторно нажмите и удерживайте в течение 8 сек. кнопку S1. 9. Для обнуления счетчика моточасов и интервала времени до сервисного обслуживания одновременно нажмите и удерживайте в течение 20 сек. кнопки S1 и S2.
Простой метроном скорости
Тахометр происходит от двух греческих слов: «тахо» означает «скорость», а «метроном» — «измерять». Он работает по принципу генератора и определяет напряжение, соответствующее скорости вала. Он также известен как счётчик оборотов. Принцип работы:
Исторически сложилось так, что первый механический тахометр был разработан на основе измерения центробежной силы. В 1817 году они были использованы для измерения скорости тяговых машин, но после 1840 года применялись преимущественно для измерения скорости транспортных средств. Цифровой тахометр — оптический датчик, предназначенный для определения угловой скорости вращающегося элемента. Области применения:
Типы современных тахометров
Важным параметром, который учитывают при выборе устройства, является рабочий диапазон скорости. Он устанавливает границу измерения, который способен контролировать прибор. Ещё один параметр — точность, которая задаётся в единицах, таких как ± RPM. Используемая технология датчиков: контактные, фотоэлектрические, индуктивные и с эффектом Холла.
В приборе контактного типа он входит в контакт с вращающейся частью. В фотоэлектрическом устройстве для измерения скорости используются световые лучи, видимые или инфракрасные. Частота разрыва, которого применяется для расчёта скорости. Индуктивные инструменты используют магнитные элементы для индукции магнитных полей, а частота активации — для измерения скорости. Конструктивные особенности:
Конфигурации дисплея включают аналоговые визуальные индикаторы, цифровые или графические видеодисплеи. Пользовательские интерфейсы и типы управления имеют аналоговые лицевые или цифровые панели и компьютерные программируемые интерфейсы. Современные тахометры оснащаются программным обеспечением для работы на ПК. У многих есть сетевые или коммуникационные интерфейсы. Доступные электрические выходы:
Тахометры классифицируются на основе технологии сбора данных. Типы применяемых устройств:
Микроэлектрическая машина генерированного напряжения
Генератор тахометра преобразует показатель вращения вала в электрический сигнал. Работа его использует свойства угловой скорости ротора, поток возбуждения, которого пропорциональный генерируемой ЭДС. Большинство современных тахогенераторов — это тип постоянного магнита. Эти устройства используют вращающееся соединение, один конец которого подключён к валу машины, индуцирует электродвижущую силу (напряжение), пропорциональную скорости вала. Контакты якоря соединены к цепи вольтметра, преобразуя напряжение в значение скорости.
