Термочехол на аккумулятор автомобиля
Шуба для аккумулятора
Добрый день!
На днях поставил на свой аккумулятор всесезонный термозащитный чехол для аккумулятора под названием «SHUBA» от корейского производителя.
Вот такой.
Мотивация, для его установки, появилась два года назад, когда один из моих друзей случайно обнаружил необычное падение уровня электролита на своём необслуживаемом аккумуляторе (прямой полярности).
Заинтересовавшись этим, я решил проверить и свой необслуживаемый АКБ на автомобиле Renault Logan.
Оторвал сверху наклейку, с помощью подручных средств (бокорезов) открутил все пробки на аккумуляторе (после просмотра всем известного сериала, так и хочется в этом месте добавить,
– в количестве 6 штук).
С помощью фонарика осветил внутренности АКБ и увидел, что уровень электролита в его первых двух банках, наиболее близко расположенных к двигателю, существенно отличался от номинального.
При этом, в банке, ближайшей к двигателю, уровень электролита был минимальным, примерно на 5 мм ниже верхнего уровня пластин. В остальных банках, уровень электролита был более-менее близок к меткам. Пришлось срочно доливать воду.
При этом, в отличии от автомобиля знакомого, мой Renault Logan, был укомплектован аккумулятором обратной полярности. Так в чём причина?
Два разных АКБ, разной полярности, в двух разных автомобилях и одинаковая ситуация.
Сделал для себя первый вывод — полярность тут ни при чём.
А тут, ещё, я вспомнил, как мой тесть, ещё в конце 80-х годов (когда, приобрести новый АКБ было весьма проблематично), достал у вояк по случаю АКБ нестандартного размера.
Установить его на штатное место, под капотом ВАЗ-2101, тогда не получилось.
И в итоге, он был размещён в багажнике, а через весь салон к генератору, были протянуты два медных провода соответствующего сечения.
В итоге, тот АКБ честно отработал на ВАЗ-2101 довольно длительное время (почти 7 лет).
При доливке дистиллированной воды, уровень падения электролита по банкам был одинаков.
Мелькнула мысль, что возможно, причина падения уровня электролита как-то связана с местом установки АКБ в подкапотном пространстве.
Получается, что при работе двигателя (особенно летом) аккумулятор быстро нагревается, особенно со стороны двигателя, электролит испаряется.
Дальше-больше.
Для минимизации этого, компаниями Hyundai Motor Company, Kia Motors и другими, при сборке автомобилей, на конвейере устанавливают специальные термозащитные чехлы на АКБ.
Обладая свойствами низкой теплопередачи, они предохраняют АКБ автомобилей от резких колебаний и отрицательного влияния повышенных и пониженных температур.
Провёл свой первый эксперимент с АКБ.

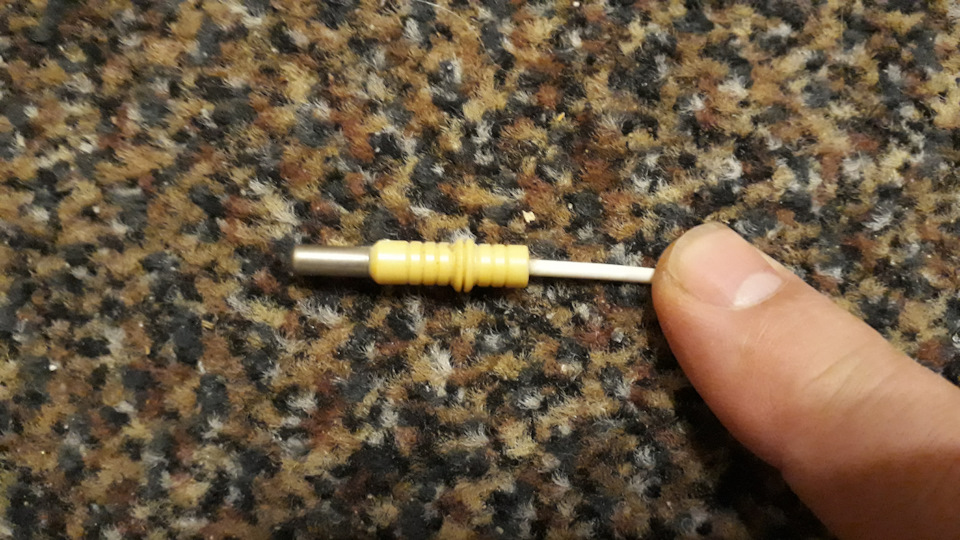

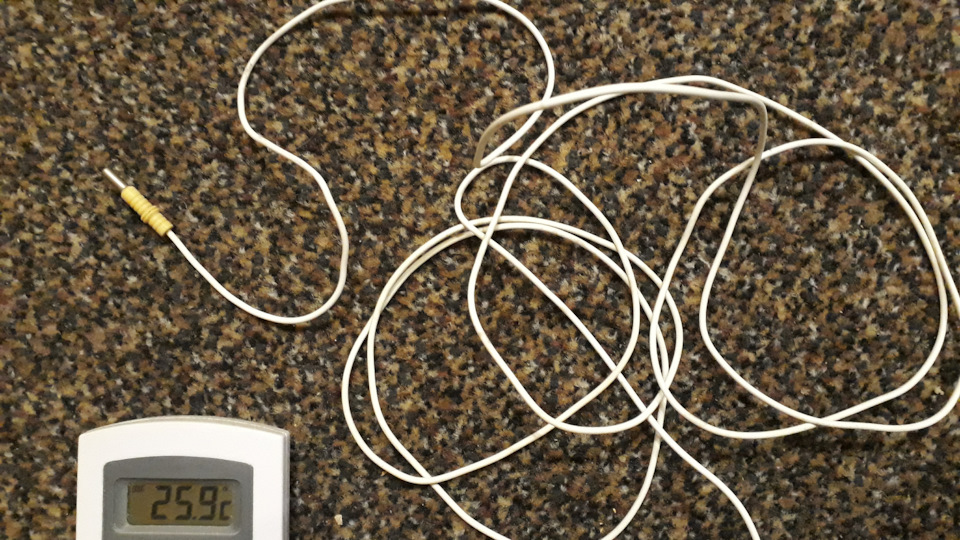

Выпросил у знакомого обычный электронный термометр с выносным датчиком температуры необходимого диапазона (-30+75).
Закрепил термодатчик на левой стороне АКБ своего автомобиля и стал наблюдать.
Проехал по дороге М-4 в направлении Ростова-на-Дону и убедился, что температура под капотом (в районе АКБ) плавает. Остановился, открыл капот, потрогал боковину АКБ, она была уже горячей.
При движении автомобиля, температура в месте установки датчика изменялась в пределах от +35 до +50 градусов С˚, в зависимости от скорости движения (при температуре окружающего воздуха +28 градусов С˚).
В пробках, она наиболее высокой — до +65 градусов С˚.
Вот и думаю, что возможно, причина падения электролита в крайней банке АКБ кроется в этом.
Поэтому, решил по экспериментировать — оградить свой АКБ, от резкого перепада температур.
Самым простым решением был термочехол.
В нём, АКБ будет медленнее нагреваться, что в свою очередь, позволит хоть немного улучшить условия его эксплуатации.
Как поступить? Вариантов было множество, как и противоречивых советов в интернете и даже на этом сайте.
Одни, советовали сделать его из тонкого пенопласта или полистирола.
Другие, советовали его изготовить из фольгированного изолона или строительного пенофола.
Третьи, изготовить его из войлока, при этом многие выкладывали эскизы с размерами и готовые раскройки.
А я читал всё это и думал, о чем руководствовались эти изобретатели?
Предлагаемые ими материалы, бесспорно, обладают низкой электропроводностью, что хорошо
Но, с другой стороны, большинство из них достаточно хорошо и быстро горят, что плохо.
При этом, такие материалы, как пенопласт и пенополистирол, при горении выделяют ядовитые вещества. Почему-то, сразу вспомнил про пожар, произошедший в 2009 году в ночном клубе «Хромая лошадь» (Пермь), который унёс жизни 127 человек.
Предлагаемое использование фольгированных материалов, вообще позабавило.
Видимо народ, в преддверии Нового года, по фейерверкам соскучился.
Если уж и изготавливать термочехол самому, то сначала, нужно сначала выбрать подходящий материал
с соответствующими характеристиками.
Во-первых, он должен обладать плохой теплопроводностью и быть термостойким.
Во-вторых, не тлеть, не гореть.
В- третьих, быть желательно кислотостойким.
В-четвёртых, не проводить электрический ток.
В-пятых, не впитывать влагу.
Из всего имеющемуся в наличии, более-менее подходящим был бы войлок, если его обшить термостойким материалом. Но где его найти?
Я имею ввиду войлок, т.к. в качестве термостойкого материала, можно было использовать ткань «Номекс», из которой изготавливаются костюмы для энергетиков.
А может, не стоит изобретать «колесо» и купить уже готовый?
Стал собирать информацию по термочехлам, состоящей из множеству предложений, в самом разном исполнении и ценовом диапазоне.
Были простые и более сложные, с подогревом и различными электронными платами управления, предотвращающими значительный разряд АКБ.
Прочитал о них в разные обзоры, в том числе и абсолютно противоположные.
Не забыл ознакомился со статьями и комментариями.
С чем-то согласился, с чем-то нет. Некоторые выводы были спорными и ничем не обоснованными.
Поэтому, решение данного вопроса, решил найти сам.
Автомобиль эксплуатируется не только летом, но и зимой.
Лето у нас в Ростовской области обычно жаркое, к середине бывает под +35 градусов С˚.
А вот зима не очень-то и морозная.

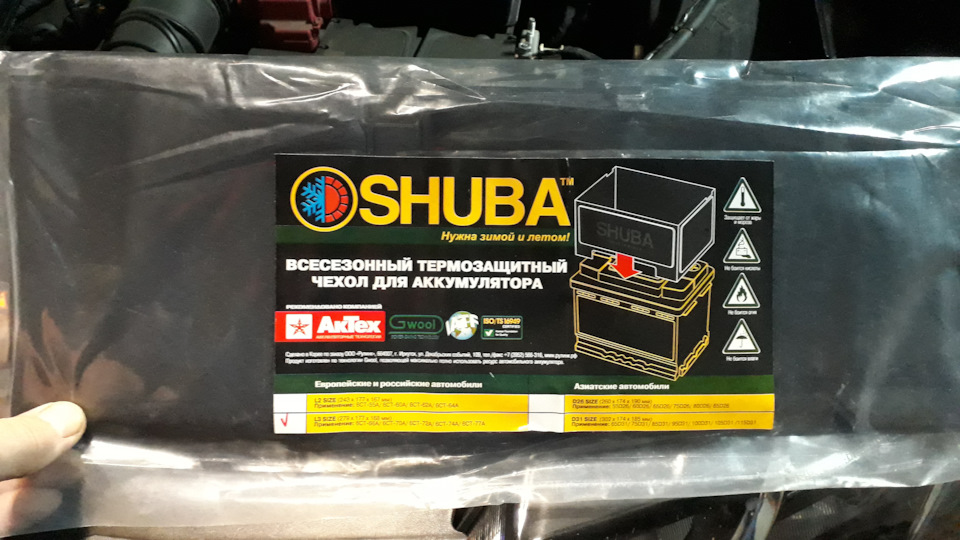

В итоге, выбрал термочехол «SHUBA» выполненный по технологии GWool, из материалов стойких к воздействию паров кислоты, влаги, огня и высокой температуры.
Срок эксплуатации данного чехла, вроде неограничен.
Заказывал через OZON, в размерности L3 для аккумуляторов мощностью 6СТ-70Аh и выше.
(L3 SIZE 279*177*158). Написано, что изготовлен в Корее, а там хз.
Заказ пришёл достаточно быстро, в хорошей упаковке и сохранности.
Стоимость заказа составила 600 рублей.
Термокейс ThermoCase ТК-А3 — термозащита аккумулятора круглогодично. Лучшая защита для agm аккумуляторов!
Всем здрасти! Рекомендую прочитать, интересное решение, репост плиз.
Искал готовое решение по защите моего AGM Exide от жары летнего сезона, лучше заранее все продумать, решение нашлось!
Идею подсмотрел на Драйве в статье Термозащита на аккумуляторы, указал источник, чтоб было все честно)

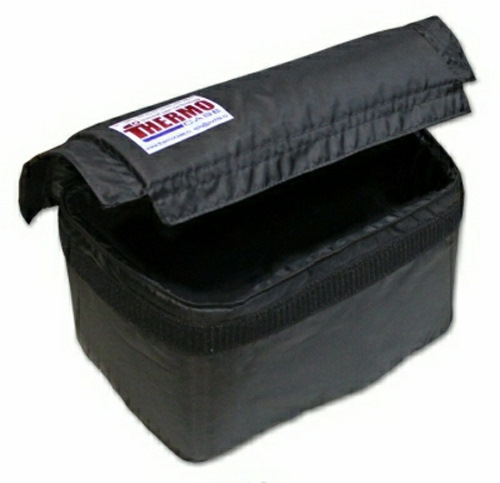

По сути это комплект из двух частей — термокейс ThermoCase модель ТК-А3 (Обозначение А — это для акб под азиатский форм-фактор, размером 230х170х200 мм, кейсы производятся как для Азиатских батарей, так и под Европейский форм-фактор), и с ним в комплекте подогрев модель НТА — 1/2 размер нагревательных элементов 230х150 мм. Термокейс представляет собой закрытый контейнер, с толщиной стенок примерно 15 мм,
в комплекте идет теплозащитная вставка на дно кейса — видимо для максимальной изоляции батареи от металлической площадки для установки акб в авто. В комплекте идет дополнительное крепление акб к площадке, ибо на штатный, исходя из толщины кейс, посадить акб уже проблематично. Дополнительным крепление не воспользовался, потому что по правде говоря, еле запихнул в посадочное место аккумулятор в термокейсе — очень плотно все встало, плюс вес акб в 20 кг говорит о том, что далеко с посадочного места он не уйдет.
Зачем устанавливать дополнительный подогрев аккумулятора? Замерзший аккумулятор не заряжается, это известный факт, поэтому в коротких поездках «до работы» и «обратно», в основном происходит разряд батареи, ибо она просто не успевает прогреться от мотора за короткий промежуток времени и не получает дозаряд от генератору в нужном объеме. При использовании термокейса с подогревом дозаряд акб имеет гораздо эффективнее, особенно это касается в случаях с грузовым транспортом, где батарея находится в открытом доступе.
Принцип работы подогрева НТА — 1/2: комплект состоит из терморегулятора, двух нагревательных элементов, флажкового предохранителя и консоли светодиодов для наблюдения за работой подогрева. Терморегулятор включает подогрев ТОЛЬКО при работающем двигателе и после диагностики генератора, при температуре ниже +5°, создавая температурный режим внутри термокейса до +25°. Регулятор крепится на двухсторонний скотч на торцевой стенки акб в верхней части (фото не делал, клеить не стал, настолько все плотно, что зажал между акб и стенкой кейса, покатаюсь так, при необходимости наклею). Что касается установки — рекомендуется устанавливать уже на штатном месте акб, но из за плотной установки, пришлось вытаскивать акб из кейса и пытаться установить уже с элементами обогрева в термокейс, благо спиральный агм имеет специфическую форму корпуса и позволяет спрятать пластины под него.
Защита от «жары» в летнее время года: на данный момент, подобный термокейс (а на рынке нет аналогов производных ThermoCase, лично мониторил интернет — искал что то подобное в продаже) является лучшим решением по защите AGM батарей от «жары» — это не мои домыслы, а ответ представителя фирмы Exide, по официальному ответу — AGM батарея боится НЕ ЖАРЫ, а РЕЗКОГО ПЕРЕПАДА ТЕМПЕРАТУРЫ к этой самой жаре, а термокейс не допустит этого, обеспечив равномерный рост температуры.
Ну и по традиции, пара слов об не стандартных решениях проблемы, кто то советовал сделать термоэкран под капотом для защиты акб от исходящего тепла от мотора, вкратце потенциальная ситуация на ТЕХОСМОТРЕ:
— Чё за оцинкованный забор перед аккумулятором? — резонный вопрос проверяющего.
— Теплоэкран! — гордо отвечаю Я.
— А где калитка? Все передать на. — вполне ожидаемый ответ сотрудника…
Цена: купил со скидкой 20%, воспользовался услугой «Фортуна» — акция на официальном сайте, любой желающий может ею воспользоваться.
Конечно эта история актуально для Севера, Урала, Сибири, где холода это проблема для автомобилистов, но термокейс можно использовать круглогодично, что существенно повышает его востребованность!
Жмем кнопки, дамы и господа)
Лада Приора Хэтчбек 2013, двигатель бензиновый 1.6 л., 98 л. с., передний привод, механическая коробка передач — тюнинг
Машины в продаже
Комментарии 87
Ну и как аккумулятор у вас поживает? Все с ним хорошо? Не вздулся еще? Термокейс брать?
А я на лето снимаю АГМ
Приветствую. Сейчас тестирую термокейс ТК — А3. Нагревательные пластины то же приобретены. Авто киа рио 3. Для мониторинга был приобретён эл.термометр: 266,45 руб. 20%СКИДКА | Цифровой термометр с двойным светодиодным дисплеем, 0,28 дюйма, 4-28 В постоянного тока. Один датчик убрал внутрь кейса со стороны двигателя, а второй закрепил снаружи, перед термокейсом. Разница была в 25° ( округлим) при температуре ОЖ 93°( по цифровому термометру подключенному о OBD разъёму: www.drive2.ru/l/466066762291478556/). Переместил датчик внутри кейса в противоположную сторону от двигателя, разница уменьшилась, но незначительно. Потом датчик из моторного отсека переместилс внутрь термо кейса. Разница на данный момент между плюсовой стороной АКБ и минусовой составляет 5°. Чтобы не грелись провода идущие к плюсовой клемме, и не передавали дополнительное тепло АКБ, обматал их асбестовой лентой, которой пользуются электрики. Конечно 40 ° это не 60° ( это температура во время движения авто, один датчик внутри, один снаружи, со стороны двигателя), но все же пытаюсь уменьшить перегрев со стороны двигателя. На данный момент сделал экран из фольгированной стекло ткани вокруг термокейса. Во время движения температура внутри кейса не поднимается выше 30°, но стоит остановится или попасть в пробку температура начинает расти ближе к 40°. Но после продолжения движения температура постепенно снижается до 30°. Разница между сторонами АКБ ( плбсовая и минусовая стороны) держится в районе 5°. Есть ещё мысли по уменьшению перегрева от двигателя. Есть все составляющие, нужно время что бы все собрать воедино и продолжить тестирование доработанного термокейса.
После упаковки АКБ в термокейс, пришлось сделать новое крепление для него. Вначале закрепил теми ремешками, что шли в комплекте, но потом переделал. Ремни взяз подобные, но шире 4см. Сделал новые крепления для него, а «застежки» как на рюкзаке, только плоские. Держат отлично! Но и это крепление потом переделаю. Уже придумал универсальное. Но пока нет времени на его реализацию.
На данный момент тестирование идёт без нагревательных пластин, лето на дворе, и температура больше +5°. Светодиодную панель индикации перенёс в салон, что бы вся индикация процесса была перед глазами, а не под капотом, как задумано производителем. Перед покупкой у них уточнил про перенос светодиодной панельки индикации в салон, сказали что можно. Надеюсь все понятно расписал. Если есть вопросы, задавайте.
Идея термокейса хорошая, но есть много нюансов, которые требуют доработки, как мне кажется.
Я сам такую хреновину сделал. Делов-то… 🤷♂️
Нужен ли — чехол на автомобильный аккумулятор
Брать аккумулятор домой или купить термочехол
Некоторые владельцы машин по старой традиции вечером снимают аккумулятор и несут домой. Чтобы у них не возникало проблем с зарядкой по утрам. С появлением термокейсов, которые способны защитить авто от холода и перегрева, решение проблемы стало намного проще. Тем более, что стоимость данного приспособления достаточно невысока. Такой термокейс вполне хватит 2 000 рублей с возможностью выбора размера под ваш тип аккумулятора.
Замысел термокейса
До недавнего времени никто даже не мог подумать о том, что для аккумулятора можно завести его личную «шубку». Тем более, что подходящие материалы для чехла добыть было тяжеловато.
Однако, научно-технический прогресс стремительно идёт вперёд. И появление новых термостойких и удобных основ для такой конструкции привело к широкому распространению этой удобной идеи.
Способность АКБ простоявшей в морозных условиях ночь, к подзарядке равняется 10%. Поэтому есть смысл в том, чтобы не дать ей окончательно замёрзнуть. Будет ли ваш аккумулятор остывать, все зависит от качества термокейса.
Нужен ли чехол для аккумулятора в автомобиле
Такое приспособление является дополнительным, то есть не входит в обязательный набор устройств для автомобиля. Решение о его приобретении каждый водитель принимает самостоятельно.
Влиять на это будет целый ряд разных факторов. Многое зависит в какой климатической зоне вы проживаете и в каких условиях эксплуатируете свою машину.
Термокейс может защитить аккумулятор от пыли, грязи и химического воздействия жидкостей на сложных трассах. Так же предотвратит его механические повреждения, но он не защитит провода и элементы обогрева.
Защита аккумулятора от морозов
Зимой АКБ с трудом может обеспечить высокий ток для стартера. Даже при условии использования качественного масла, не так-то легко запустить двигатель в сильный мороз.
Бесконечно снимать аккумулятор и носить его домой не выход. Это не удобно да и машина остаётся без сигнализации, что тоже бередит ваши нервы.
Опытные автолюбители рекомендуют применять в таких случаях чехол для аккумулятора с утеплением. Особенно, если вы проживаете в холодных регионах.
Защита АКБ от перегрева
Кейс, в который спрятан аккумулятор, способен предохранить батарею не только от сильных холодов. Но и от чрезмерной жары то есть, в случае с аккумулятором от перегрева.
Находясь под капотом, одна сторона АКБ, направленная на мотор, нагревается сильнее остальных. Как следствие нагретые банки получают сильный заряд, а не прогретые остаются незаряженными.
Тем самым водители самостоятельно пытаются изготовить такие чехлы для баланса этих температур. Не все положительны, поэтому проще воспользоваться заводскими вариантами.
Защита от внешних повреждений и грязи
Если вы эксплуатируете транспортное средство при средних температурах. И вас не беспокоит вопрос переохлаждения или перегрева аккумулятора. Вы можете использовать защиту АКБ от пыли, грязи и внешних повреждений.
В этом случае вариант самостоятельно сшитой сумки вполне подойдёт. Тем более, что при защите от пыли и грязи не понадобятся нагревательные пластины. В данном случае конструкция предполагает быть достаточно простой.
Как устроен термокейс
Это приспособление представляет собой своего рода сумку для автомобильной батареи, которая будет для него термосом. Производится термобокс с автотеплом из прочного материала. Способного сохранять тепло с покрытием, выдерживающим химические и термо нагрузки.
Температура внутри такого устройства значительно замедляет процесс остывания, который достигает 0,7 градусов в час. По принципу термокейс способен защитить как от мороза, так и от перегрева.
Виды чехлов для аккумуляторов
В данное время множество производителей предлагают варианты своих решений для проблемы остывания аккумулятора.
На рынке разные модели, которые подходят не только для отечественных и европейских автомобилей. Но также и для азиатских, нестандартных форм аккумуляторов.
Есть принципиально две разные группы аккумуляторных термокейсов:
В свою очередь, вариант с функцией подогрева, где в конструкцию утепления входят специальные нагревательные пластины:
Рассмотрим подробно каждый вид в отдельности.
Неправильный термокейс
Тёплый аккумулятор всегда лучше крутит двигатель автомобиля и быстрее заряжается. К примеру, вы запускаете свой автомобиль при минус 25 градусов и начинаете ехать. Доезжаете за 20 минут до места назначения.
Аккумулятор не успевает разогреться, и тот ток, который батарея отдала на запуск авто, полностью не восполнился. То же самое может происходить несколько раз в день. Таким образом, у вас получаются постоянные недозаряды.
Для того, чтобы аккумулятор полностью подзарядился, необходимо проехать 30-40 минут. Чтобы разогрелся моторный отсек и аккумулятор стал тёплым. Только тогда АКБ начнёт брать заряд.
В случаи когда мы в термобокс установим тёплый аккумулятор, тогда кейс сдержит тепло. Но если аккумулятор холодный (после ночи простоя), и он заключён в термокейс – при запуске автомобиля моторный отсек будет нагревается.
Так АКБ находится внутри термобокса как в холодильнике, который не даёт ему разогреться. В этом случае аккумулятор без термокейса уже бы разогрелся. Но наш АКБ в «шубе» не может это сделать, так как сам кейс не пропускает тепло.
Именно по этой причине не рекомендуется приобретать термокейс без нагревательных элементов и считается он «неправильным».
Правильный термокейс
Обязательно имеет в комплекте нагревательные пластины, которые разогревают аккумулятор внутри кейса.
В конструкции с пластинами стоит электрическое реле, которое видит напряжение в бортовой сети. Когда напряжение выше 13,8, только тогда реле включает пластины, которые начинают разогреваться.
В этом случае аккумулятор очень быстро разогревается и заряжается. Восполняет свои запасы электроэнергии, которые были потрачены на холодный пуск. Соответственно, только конструкция термокейса с нагревательными пластинами имеет смысл.
Термочехлы, которые не расходуют энергию АКБ
По бокам этого кейса для аккумулятора помещаются нагревательные пластины, в некоторых случаях может быть установлена и под сам аккумулятор. Их провода проводятся на клеммы АКБ. При этом батарея должна находится в кейсе компактно, наружу выходит только табло информации со светодиодами. Табло демонстрирует уровень подзарядки АКБ и деятельность нагревательных пластин.
Сам чехол на аккумулятор в данном случае выполняет функции с низкой производительностью. Он не подогревает АКБ, а лишь сохраняет тепло, полученное с помощью пластин. Это тепло способно поддерживать аккумулятор тёплым во время холодной стоянки.
Преимущества таких термокейсов в том, что они не берут энергию у аккумулятора во время стоянки. А значит – не «сажают» его.
Термокейсы, потребляющие энергию АКБ
Это другой тип кейсов, которые способны подогревать аккумулятор во время стоянки. Терморегулятор такого кейса при опускании температуры ниже заданной, включается и берёт энергию у АКБ. При этом он нагревается и своим теплом подогревает аккумулятор.
В достижении температуры определённых пределов, такие нагревательные элементы выключаются. Тем самым регулируя постоянную тёплую температуру вокруг АКБ.
Преимущество этого вида термокейсов в том, что у вас не будет проблем с запуском двигателя, поскольку аккумулятор будет постоянно тёплый.
Недостаток в том, что такая система разряжает аккумулятор, который потом сможет подзарядиться только во время движения машины.
Нагревательные элементы
Если вы приобретаете термокейс с подогревом, то вам обязательно предложат к нему систему с нагревательными элементами. Вам не нужно будет докупать её самостоятельно.
Пластины произведены из специального пластика или другого материала. В который встроены нагревательные элементы. Стандартно в комплекте идёт две такие пластины, помещённые на самые крупные стороны аккумулятора.
Энергию они потребляют в малых количествах от 15 до 40 Вт. Вот эта температура комфортна для батареи, и может поддерживать её в тёплом состоянии.
Есть автовладельцы которые берут с собой из дому небольшие батареи для разогрева основной, но это не очень удобный вариант.
Как утеплить аккумулятор самостоятельно
В современемости ещё сохраняется традиция среди не многих носить аккумулятор домой на ночь для подзарядки, а с утра выходить с АКБ в руках. Однако, все понимают, что это не очень комфортный вариант.
Возможно решить проблему своими руками изготавливают чехлы для остывания аккумулятора. Одним из решений является производство чехла для аккумулятора из войлока. Внешне он напоминает плотную сумку из 4-х стенок со съёмной крышкой. Затем в такую сумку можно вставить нагревательные элементы.
Есть вариант изготавливать кейс из специальных строительных утеплителей. Этот материал можно скрепить с помощью скотча, а утеплитель лучше брать с напылением из фольги.
Продолжительность видео 3:15 минут:
Установка на машину термокейса
Размеры утеплителя напрямую связаны с размерами самой батареи. Есть небольшое различие в габаритах между кейсами для японских и европейских автомобилей.
Установка этой сумки для подогрева не вызывает трудностей, будь то японский или отечественный автомобиль.
Для этого нужно снять аккумулятор и погрузить его в чехол, на крупные стороны установить нагревательные элементы по бокам.
Терморегуляторы укладываются на укороченные бока батареи. Далее сумка с аккумулятором ставится на свою позицию и соединяется с контактами.
Кабели располагаются между клеммами АКБ. Капот термокейса закрывается с помощью обыкновенной липучки.
