TCS в автомобиле: что это такое
Аббревиатура TCS расшифровывается как Traction control system и обозначает систему контроля тяги или антипробуксовочную систему. Данная система имеет более чем 100-летнюю историю, на протяжении которой она в упрощенном виде сначала использовалась не только на автомобилях, но и на паровозах и электровозах.
Глубокий интерес автопроизводителей к TCS-системе появился только во второй половине 60-х годов ХХ ст., что обусловлено приходом в автопром электронных технологий. Мнения по использованию Traction Control System не однозначны, но, несмотря на это, технология прижилась и уже около 20 лет активно используется всеми ведущими автоконцернами. Итак, что такое TCS в автомобиле, зачем нужна эта система и почему получила такое широкое применение?
Зачем нужна система TCS
Электрогидравлическая противобуксовочная система TCS входит в число систем активной безопасности автомобиля и отвечает за предотвращение пробуксовки ведущих колес на влажных и иных покрытиях со сниженной сцеплением. Её задача состоит в стабилизации, выравнивании курса и улучшении сцепления с дорожным полотном в автоматическом режиме на всех дорогах независимо от скорости.
Срыв колес в скольжение происходит не только на мокром и обмерзшем асфальте, но и при резком торможении, старте с места, динамичном разгоне, прохождении поворотов, езде по участкам дорог с разными сцепными характеристиками. В любом из этих случаев система контроля тяги соответственно отреагирует и предупредит возникновение аварийной ситуации.
Об эффективности Traction control system говорит тот факт, что после её апробации на скоростных болидах «Феррари» она была принята на вооружение командами Формулы-1 и сейчас очень широко используется в автоспорте.
Как работает система TCS
TCS не является принципиально новым и независимым введением, а лишь дополняет и расширяет возможности небезызвестной ABS – антиблокировочной системы, предотвращающей блокировку колес во время торможения. Противобуксовочная система успешно использует те же элементы, которые есть в распоряжении ABS: датчики на ступицах колес и блок управления системой. Главная её задача – не допустить потери сцепления ведущих колес с дорогой при поддержке гидравлики и электроники, контролирующих систему торможения и двигатель.
Процесс работы системы TCS выглядит следующим образом:
Возможности систем TCS определяются сложностью их устройства, исходя из чего они вносят коррективы в работу лишь одной из систем автомобиля или нескольких. При многостороннем участии система антипробуксовки может использовать разные механизмы влияния на дорожную ситуацию, включая для этого наиболее подходящую в данных условиях систему.
Читайте также: Что такое ESP и как оно работает.
Мнения и факты о TCS
Хотя многие опытные водители отмечают, что антипробуксовочный механизм несколько снижает производительность авто, для малоопытного автолюбителя Traction control system – незаменимый помощник, особенно когда контроль над дорожной ситуацией, например во время плохой погоды, теряется.
При желании TCS отключается специальной кнопкой, но перед этим стоит еще раз вспомнить список тех преимуществ, которые при отключении становятся недоступными:
Использование антипробуксовочной системы несет и некоторую экономическую выгоду, поскольку на 3-5% снижает расход топлива и увеличивает ресурс двигателя.
Читайте также: Система ASR в автомобиле — устройство и принцип работы.
Как это работает: Traction Control — противобуксовочная система
Система TSC (или ASR) получила свое название от англоязычных терминов Traction Control или anti-slip regulation. По-русски это называется противобуксовочная система. По сути является вторичной функцией ABS. Задачей системы является не дать колесам буксовать на скользком покрытии. При старте машины с места или резкой подачи газа на ходу. Как показывает практика, достаточно мощный автомобиль способен провернуть колеса и на второй и на третьей передаче не ходу, если подобрана неправильная резина или асфальт мокрый.
Как работает система?
В случае, если датчики угловой скорости вращения колеса регистрируют проскальзывание, система в зависимости от настроек может уменьшить подачу топлива и снизить крутящий момент двигателя, либо притормозить проскальзывающее колесо, либо сделать и то, и другое одновременно. Особенно полезна система на скользком покрытии. Также она способна предотвратить проскальзывание колес при добавлении газа в поворотах, тем самым не давая развиться заносу задней оси на заднеприводных машинах и сносу передней на переднеприводных. Также система помогает при старте на скользком покрытии в гору, наглядная демонстрация на видео.
История
Первые образцы системы появились в Европе на Mercedes-Benz S-Class в 1987 году, и раньше в США, на машинах Buick в 1971 году и Cadillac в 1979. Долгое время была экслюзивной опцией для дорогих и мощных автомобилях, сейчас же повсеместно применяется в составе системы ESP.
Достоинства и недостатки
Система оказывает положительное влияние на устойчивость и безопасность автомобиля, особенно на скользком покрытии, не давая водителю чрезмерным нажатием на газ вызывать критическую ситуацию. Но может сослужить плохую службу при проезде по глубокому снегу, песку или грязи, «задушив» мотор как раз в тот момент, когда машине нужен максимальный газ, чтобы с пробуксовкой выбраться из неустойчивого покрытия. Поэтому, при необходимости проехать по песку или снегу (на небольшой скорости) Traction Control стоит заранее отключать.
В различных автомобилях TSC может называться по-разному. Так, BMW именует ее DTS, Audi — ASR, Toyota – TRC, Ford – ETC и так далее. Принципы работы у всех одинаковые, но вот настройки порога срабатывания системы и алгоритмы реакции автомобиля могут существенно отличаться.
Обозначения и расшифровка проводов магнитол
Обозначения, расшифровка контактов и проводов автомобильных магнитол.
Акустическая группа:
R = Динамик правый.
L = Динамик левый.
FR+, FR- или RF+, RF- = Динамик передний — правый (Соответственно плюс или минус).
FL+, FL- или LF+, LF- = Динамик передний — левый (Соответственно плюс или минус).
RR+, RR- = Динамик задний — правый (Соответственно плюс или минус).
LR+, LR- или RL+, RL- = Динамик задний — левый (Соответственно плюс или минус).
GND SP = Общий провод динамиков.
Разъём питания магнитол:
B+ или BAT или K30 или Bup+ или B/Up или B-UP или MEM +12 = Питание от аккумулятора (плюс)
GND или GROUND или K31 или просто указан минус = Общий провод (Масса), минус аккумулятора.
A+ или ACC или KL 15 или S-K или S-kont или SAFE или SWA = +12 с замка зажигания.
N/C или n/c или N/A = Нет контакта. (Физически вывод имеется но никуда не подключен).
Ant или ANT+ или AutoAnt или P.ANT = После включения магнитолы с этого контакта подаётся питание +12 вольт на управление выдвижной антенной, если такова, естественно, присутствует.
MUTE или Mut или mu или изображение перечеркнутого динамика или TEL или TEL MUTE = Вход выключения или приглушения звука при приеме звонка телефона или других действиях (например движения задним ходом).
Другие возможные контакты в магнитолах:
Power Control = это управление включением усилителя
P.CONT/ANT.CONT = это управление антенной, питание подается после включения радио
ILL + и ILL — = это провода регулировки яркости подсветки магнитолы
Amp = Контакт управления включением питания внешнего усилителя
DATA IN = Вход данных
DATA OUT = Выход данных
Line Out = Линейный выход
REM или REMOTE CONTROL = Управляющее напряжение (Усилитель)
ACP+, ACP- = Линии шины (Ford)
CAN-L = Линия шины CAN
CAN-H = Линия шины CAN
K-BUS = Двунаправленная последовательная шина (К-line)
SHIELD = Подключение оплётки экранированного провода.
AUDIO COM или R COM, L COM = Общий провод (земля) входа или выхода предварительных усилителей
CD-IN L+, CD-IN L-, CD-IN R+, CD-IN R- = Симметричные линейные входы аудио сигнала с ченжера
SW+B = Переключение питания +B батареи.
SEC IN = Второй вход
DIMMER = Изменение яркости дисплея
ALARM = Подключение контактов сигнализации для выполнения магнитолой функций охраны автомобиля (магнитолы PIONEER)
SDA, SCL, MRQ = Шины обмена с дисплеем автомобиля.
LINE OUT, LINE IN = Линейный выход и вход, соответственно.
D2B+, D2B- = Оптическая линия связи аудиосистемы
Маркировка и цветовое обозначение проводов
Разберем цветовое обозначение проводов авто магнитол:

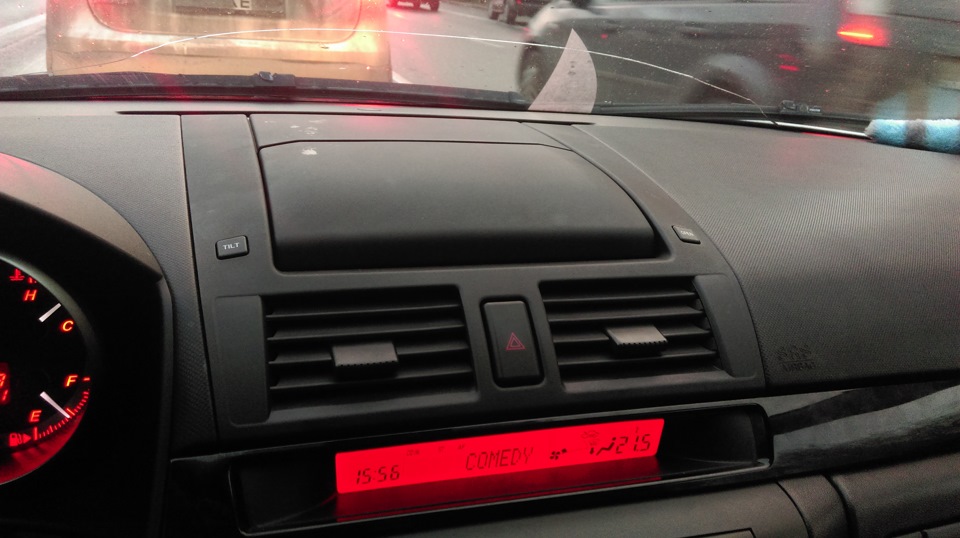

Монитор штатной навигации ч.1
После покупки монитора для меня первой задачей было понять принцип работы и заставить монитор работать. Со своими вопросами я завалил почти всех у кого был такой монитор и он работал. Больше всего инфы я получил от Dessmont за что ему спасибо. Так же спасибо всем кто тоже давал советы. Так же респект Максу Glazzzzzzzzzzzzz за то что поддержал морально и составил компанию.

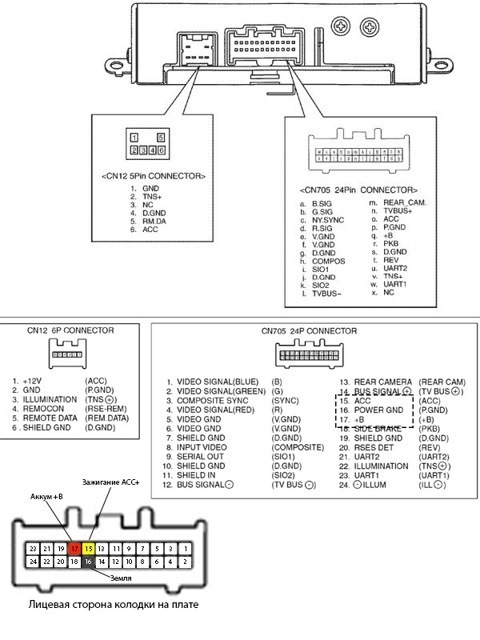

Поскольку у меня был только монитор без фишек и проводки, то пришлось сначала найти распиновку, а потом делать проводку самому.
Так же временно использовал разъем штатной магнитолы подключив к ней получившуюся проводку от монитора.

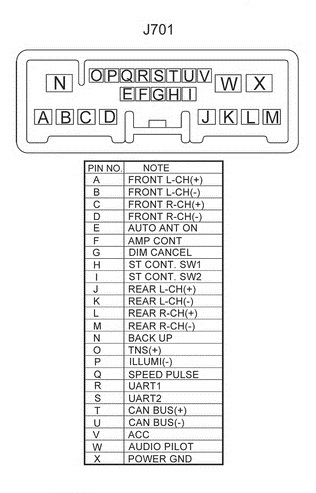

На разъеме магнитолы понадобятся пины:
N + постоянное питание
X — масса
V ACC+
O TNS+ ( + для работы подсветки)
P ILLUM — ( — для работы подсветки)

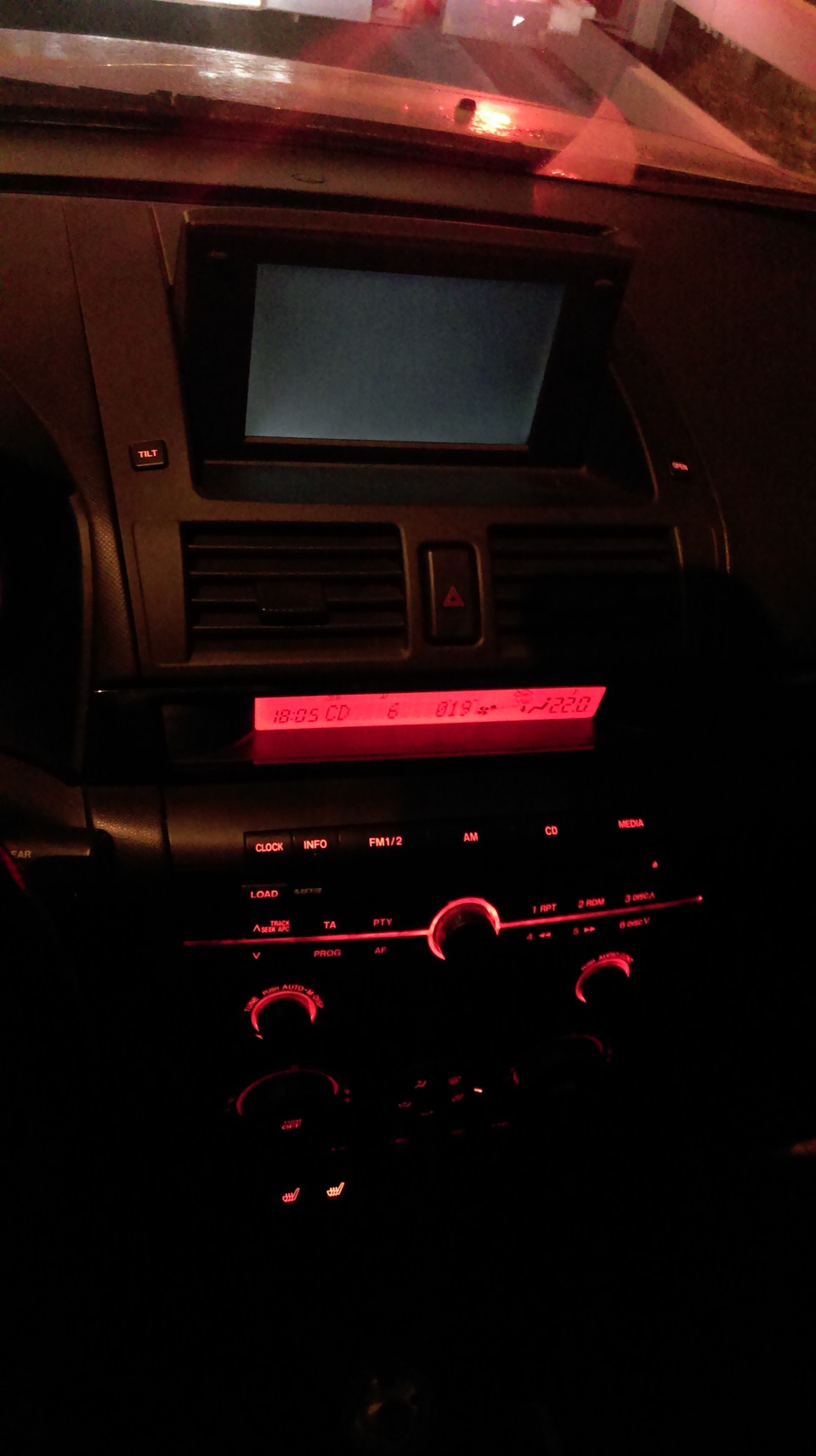

Соединяем все это добро и запускаем получившуюся красоту.
Ну и полученный вариант

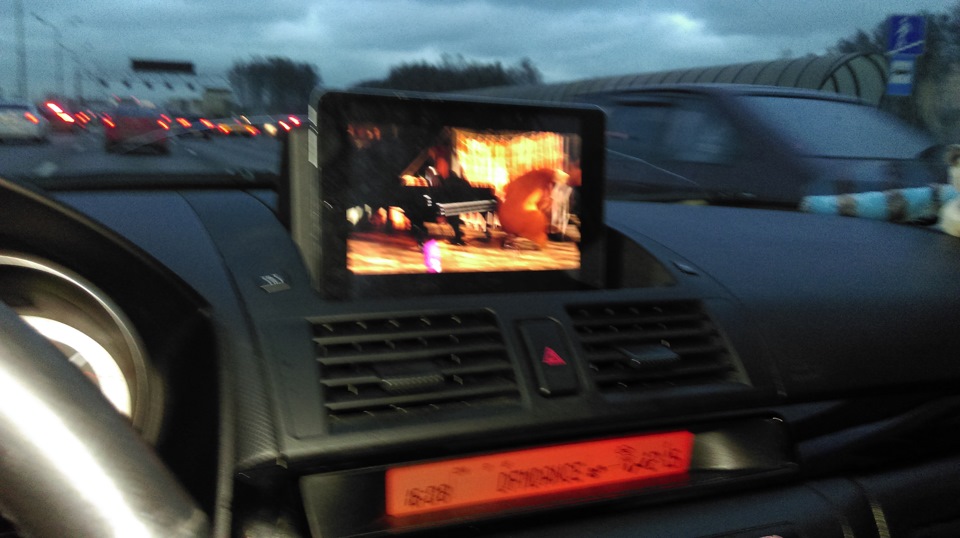

Пока все не подключено как нужно, проверил будет ли видно дочке мультик и примерил свой дежурный планшет
оказалось все видно с заднего сиденья и все довольны.
Видео работы монитора прилагается:
На самом деле я сейчас собрал временный вариант (нет, временное не значит постоянное). В дальнейшем питание будет браться напрямую с аккумулятора через предохранитель на питание монитора и планшета. Так же будет немного переделана проводка, так как будут добавлены провода для работы планшета. Ну а на данный момент я в поисках оптимального планшета, так как распространненый вариант в виде Nexus 7 меня не устраивает тем, что он встает впритык и там нужно пилить внутрянку монитора.
Что означает TCS?
Аббревиатура TCS расшифровывается как система контроля тяги, функция, которая есть во всех современных транспортных средствах и предотвращает потерю сцепления ведущих колес на скользкой поверхности. Вот как это работает.
Системы контроля тяги используют датчики скорости вращения колес для антиблокировочной тормозной системы, чтобы определять, когда одно или несколько ведущих колес пробуксовывают (т. е. теряют сцепление с дорогой). В зависимости от автомобиля и TCS он затем снизит мощность на ведущие колеса и/или задействует тормоза, чтобы попытаться восстановить сцепление с дорогой. При включении TCS на приборной панели может загореться сигнальная лампа.
TCS работает как водитель, который убирает ногу с педали акселератора, когда ведущее колесо начинает буксовать, например, если он слишком быстро ускоряется на скользкой поверхности. Тем не менее, TCS может быстрее обнаруживать пробуксовку колес, быстрее реагировать и на некоторых автомобилях снижать мощность отдельных ведущих колес.
Однако некоторые системы контроля тяги срабатывают слишком быстро или отключают слишком много мощности на ведущие колеса, и в результате автомобиль, застрявший в снегу или на льду, никуда не движется. В таких ситуациях может быть лучше выключить TCS и начать движение, «раскачивая» автомобиль вперед и назад или нажав педаль акселератора на пол и отключив питание.
Хотя ранние версии появились в 1970-х, только в конце 1980-х TCS стала широко доступной, первоначально для таких дорогих брендов, как Mercedes-Benz и BMW. Все современные автомобили теперь имеют систему TCS, но в последнее десятилетие она стала менее заметной, поскольку она встроена в электронную систему контроля устойчивости.
Что такое ESC?
На многих современных транспортных средствах системы контроля тяги и контроля устойчивости используют одну и ту же контрольную лампу на приборной панели, которая кратковременно загорается при запуске двигателя и при включении любой из систем. Многие автомобили раньше имели переключатель на приборной панели для отключения контроля тяги, но это изменилось, начиная с 2012 модельного года, когда контроль устойчивости требовался на всех транспортных средствах. Теперь вам, возможно, придется отключить ESC, чтобы отключить контроль тяги.
Отключение контроля тяги или контроля устойчивости зависит от автомобиля и производителя. У некоторых автомобилей есть переключатель на приборной панели, который позволяет отключить ESC, в то время как другим может потребоваться пройти через сенсорный экран или перейти к другим элементам управления или меню, чтобы найти и отключить ESC. На некоторых автомобилях отключение ESC также отключает систему контроля тяги. Другие позволяют выключить TCS, но оставить ESC включенным. Найдите информацию о своем автомобиле в руководстве по эксплуатации.
TCS или ESC следует отключать только при необходимости выбраться из снега или в подобных ситуациях, потому что эти системы обеспечивают важные преимущества для безопасности. Вот почему некоторые производители затрудняют отключение этих систем. Обе системы, вероятно, будут включаться по умолчанию каждый раз при запуске двигателя.
