Track off в машине toyota
Ошибка VSC и TRACK OFF
Перед покупкой машины загонял ее на компьютерную диагностику. На приборной панели никаких ошибок не горело. Специалисты eBosh Service назовем его так, подключили сканер и провели диагностику. Было пару старых ошибок, которые они решили скинуть. После того как уехал из сервиса, загорелось 2 лампочки vsc и track off.
Сразу же вернулся к ним, говорю мол так и так, после того как вы ошибки скинули загорелись эти две, до вашей диагностики ничего на панели не горело. На что получил ответ, что это нормально, сейчас поездить нужно чуть чуть чтобы машина адаптировалась и всё будет ок. Но как вы понимаете ок не стало. Заехал к ним опять через неделю, проверили ещё раз сканером, сказали нужно искать в чем проблема, делать дополнительную диагностику, но мы тут не при чем.
В общем решил сам найти суть проблемы. На просторах интернета и различных форумах нашел такую интересную информацию: при сбрасывании ошибок левым сканером (не официальным от тойота) настройки всех датчиков сбиваются.
В моем случае появилась ошибка — C1210 — Не проведена калибровка нуля датчика скорости вращения вокруг вертикальной оси.
Начал изучать проблему дальше и выяснилось что её можно решить банально с помощью скрепки)
Оказывается не имея сканера под рукой, можно выполнить диагностику так сказать в ручном режиме замкнув контакты на OBD с помощью скрепки например или других подручных средств.
В общем более подробно о диагностике можно найти информацию в интернете.
Я же расскажу как я победил свою проблему. А именно VSC и Track Off
И так:
— Включаем зажигание;
— Используя «перемычку» замыкаем-размыкаем контакты номер 14 и номер 4 в диагностической колодке OBD-II (DLC3) — 4 и более раз
— Должна загореться лампа VSC, что является признаком «очистки» записи о предыдущей нулевой точке;
— Выключаем зажигание;
— Размыкаем контакты;
— Включаем зажигание;
— VSC должен погаснуть после включения зажигания;
— После этого выключаем зажигание;
— Соединяем опять контакты 4 и 14;
— Включаем зажигание;
— VSC должен быстро мигать;
— Если это так, то значит всё ок! Всё получилось. Выключаем зажигание и убераем перемычку;
— Катаемся 5 минут для того, чтобы подтвердить завершение калибровки нулевой точки.
Надеюсь данная информация будет полезна тем, кто столкнется с подобной проблемой.
Горит «TRC OFF» на Тойоте: Как решить проблему с трекшн-контролем
О чем сообщает на панели приборов индикатор «TRC On», а также о том, что делать, если загорелся «TRC Off» пойдет речь в этой статье.
Что такое TRC
TRC — антипробуксовочный комплекс, регулирующий передачу крутящего момента между колесами на ведущей оси автомобиля. Аббревиатура TRC расшифровывается как «Traction Control», в переводе с английского «Контроль тяги».
Впервые система трекшн-контроля появилась в 1971 году в Америке на таких известных авто, как Кадиллак и Бюьик. На машинах немецкой марки Мерседес представительского класса ее стали использовать с 1987 года. После нулевых производители стали включать TRC в автомобили массово.
Датчики скорости отслеживают скорость вращения колес, и система использует меры для понижения тяги. Первые модификации автомобилей снижали тяги за счет глушения оборотов двигателя. Современные транспортные средства уменьшают скорость за счет специальной вискомуфты.
Если горит лампа «TRC On» или «TRAC On» – это значит, что включена система контроля за пробуксовкой колес и гашением заносов. В Тойоте эта система следит и смягчает заносы и пробуксовки. Хотя она изначально создавалась только как противобуксовочная.
Система TRC работает следующим образом:
Таким образом трекшн-контроль защищает водителя и автомобиль от создания аварийных ситуаций на дорогах.
Внимание!
На автомобилях Toyota Avensus , Auris, Rav 4, Lexus на приборной панели есть кнопка под названием «TRC Off». Она позволяет отключить трекшн-контроль.
Как пользоваться противобуксовочной системой
Трекшн-контроль срабатывает при легком скольжении и даже там, где надо проехать сложный участок песчаной дороги на бездорожье. Чтобы ездить по проселочным дорогам производители вынесли кнопку на приборную панель, которая отключает трекшн-контроль.
Нажав на нее, автовладелец сможет двигаться на авто по сложным участкам дороги, где нужен интенсивный разгон авто, а не блокировка колес. Но водители должны знать, что после нажатия кнопки через некоторое время, она автоматически отключается, и снова система контроля за пробуксовкой входит в действие. Поэтому ее придется нажимать несколько раз, если автомобиль пересекает длинные сложные участки.
Но бывает так, что включается лампа VSC и TRC вместе на мониторе приборной панели. Это сигнализирует об ошибке в системе контроля безопасности водителя.
Ошибки VSC и TRC off
VSC расшифровывается как Vehicle Stability Control, в переводе с английского «Система курсовой устойчивости». VSC работает в тандеме с TRC. Если совместно загорелись TRC Off и VSC на Тойота Авенсис – это значит, что появились неисправности датчиков на ведущих колесах, либо возникли проблемы с двигателем или проблемы с проводкой.
Необходимо продиагностировать информацию датчиков через программное обеспечение на СТО сканером OBD2.
Внимание! Эксперты не рекомендуют скидывать ошибки VSC и TRC OFF Тойоты Авенсис или Auris с помощью снятия клеммы с аккумуляторного блока. Если проблема была не в глюке прошивки компьютера, она повторится, и легкая неисправность превратится в капитальный ремонт всей машины.
На Тойотах Авенсис обычно лампочки TRC Off и VSC загораются гирляндами. К ним добавляется третья лампа Check Engine . Это распространенные ошибки, о которых ведутся обсуждения владельцев автомобилей Прадо, Toyota Progress NC 300, на специализированных форумах.
Проявляется проблема в различное время года. Интенсивное появление ошибки обязано холодам в зимний сезон, к которым автомобили не привыкли и компьютер может давать сбои. Но часто TRC Off у Тойоты загорается, когда неисправность находится в самой машине.
Когда горит VSC совместно с TRC в Тойоте Авенсис проблемы могут быть:
Внимание! Эксперты подтверждают, что на Тойотах Авенисах и Аурисах подсвечивание лампы VSC и трекшн-контроля – обычный глюк. Рекомендуется проверить разъемы, пошевелить их, разъединить и обратно вставить.
Советы по исправлению ошибки
Что делать автовладельцу, если горит TRC OFF:
Если автовладелец собрался покупать датчик, то необходимо выбирать оригинальный. Не оригинал быстро выходит из строя, и ошибка снова появляется на мониторе приборной доски.
Если двигатель автомобиля троит, а ошибки появляются те же самые, то эксперты рекомендуют поменять катушку на свечах, почистить форсунки. Желательно заправляться качественным бензином. Особенно, если автомобиль был выпущен в начале нулевых.
На Ленд Крузерах, Тойотах Rav 4 эти ошибки появляются из-за старого кислородника. Опытные механики советуют его заменить.
В некоторых случаях механики на СТО могут перепрошить программу в электронном блоке управления.
При проверке сканером появляются следующие коды:
Если с остальными неисправностями автовладелец может тянуть до бесконечности, то проблема с двигателем должна быть решена сразу. Дальнейшее промедление вызовет полную остановку транспортного средства и капитальный ремонт или замену на новый мотор.
Заключение
Трекшн-контроль является помощником автовладельца на дорогах. Поэтому любое подсвечивание лампы должно быть продиагностировано, а ошибка выявлена и устранена в кратчайшие сроки.
Неработающая система контроля устойчивости автомобиля на дорогах приведет к созданию аварийной ситуации. А также нужно помнить, что езду по-настоящему правильной и без аварийных ситуаций сможет сделать только сам водитель.
Гирлянда TRC OFF, VSC, ABS: Ошибка датчика ABS или Основы ходовой электрики
Итак давайте я вам расскажу, что такое «Гирлянда» в актуальном для данного поста понимании, так как если вы этого не знаете, то вы беззаботный и возможно даже счастливый человек, но лучше быть предупреждённым, теоретически подкованным и вообще во всеоружии.
Для начала стоит продемострировать обучающие сервисные ролики компании Toyota подробно рассказывающие нам о системах VSC, TRC, ABS, основных компонентах этих систем и принципах их работы
Посмотрели, ахнули, изучили, лезем разбираться что-же у нас.
Самодиагностика:
В Крауне имеем два диагностических разъёма OBD: один под капотом возле клапана VVT-i, второй в салоне под рулевой колонкой в ногах водителя. Лезем под капот, ставим перемычку на разъёмы Tc-E1, включаем зажигание, смотрим на табло, лампочка VSC отмигивает нам ошибку 43 — «Неисправность блока ABS», ну охренеть! Тут стоит добавить что структурно «мозги» систем VSC, TRC и ABS исполнены в одном блоке (в комплектации JZS155-ATPUF в рестайловом исполнении имеющием Part No. 89541-30220), ну охренеть теперь два раза!
Здесь главное было не впасть в отчаяние, потому-как далее был найден мануал как протестить детально ошибки ABS: лезем опять к подкапотному разъёму, в нём есть штатная перемычка на контактах Wa-Wb, снимаем её, включаем повторно зажигание — по лампе ABS считываем код ошибки 33 — «Неисправность датчика частоты вращения правого заднего колеса (RR)».
Смотрим по схемам EPCDATA что это за датчик, откуда и куда идёт добираемся до него и мерим мультиметром сопротивление датчика, допустимые пределы если не изменяет память от 0,8 до 1,2 КОм, в нашем случае получилось 1,05 КОм.
Есть ещё один метод самодиагностики, но он доступен только владельцам комплектаций с MultiVision свободно владеющим Японским, поэтому его пропустим =)
Методики сброса ошибок:
Тут я было подумал что возможно ошибка просто «залипла» в памяти и попробовал сбросить ошибки ABS, согласно легендам, повериям и книжке АвтоДаты есть несколько способов сделать это:
— самый простой — сбросить ошибки сканером или с ноута с помощью программы TECU через адаптер USB-OBDII
— рецепт из книги АвтоДаты — включить зажигание, замкнуть на всё-том же разъёме контакты Tc-CG и нажать педаль тормоза 8 или более раз дословно «в интервале трёх секунд» — понимайте кто как =)
— народно-гаражный метод — скинуть клеммы аккумулятора, выдернуть предохранитель ECU-B
В итоге в моём случае сброс ошибок должного эффекта не дал, что было весьма и весьма досадно.
Важно: по данным некоторых источников окончательный сброс ошибок происходит после того как по завершении всех процедур автомобиль проедет прямолинейно(желательно) какое-то расстояние со скоростью свыше 20км/ч
Кстати о сканерах и OBD||:
Как я уже обмолвился выше можно воспользоваться сканером OBDII… или человеком у которого есть такой сканер… или услугами сервиса у которого есть такой человек с таким сканером, ну или раздобыть ноут, адаптер USB-OBDII и скачать программу TECU2.
Важно: в случае с ноутбуком, адаптером и программой имейте ввиду, что если у вас OBDII-адаптер на базе ELM327, то использовать следует именно TECU версии 2 (точно проверена на работоспособность версия 2.3.9.3c), так как версия 3 и более поздние более не поддерживают этот тип адаптера
С помощью нетбука и вышеуказанных программы с адаптером были сняты диаграммы показаний датчиков в движении. Все датчики кроме заднего правого показывали скорость вполне соответствующую реальной, с заднего правого приходили только унылые 0 км/ч.
Маленький нюанс:
Товарищи с Краун-Клуба подсказывают, что при наличии ошибки например правого заднего датчика ABS истинным виновником может быть противоположный датчик, т.е. в нашем случае левый передний.
Эх! Была не была!
Самый точный метод борьбы со сложными системными ошибками это метод исключения. Решено. Едем на разборку, снимаем с распила задний правый датчик, передний левый нам великодушно подгоняет товарищ со своей контрактной ступицы, так как ему за ненадобностью он, едем в гараж, меняем свои датчики на новые, попутно проверяем наличие и соответствие колец ABS (передние и задние кольца между собой отличаются), для задних колёс выглядеть это должно примерно так:
собираем, обуваем, опускаем, сбросы, сбросы, сбросы, зажигание, VSC-43, ABS-33… «машина не виновата, это мы что-то не знаем» успокаивал я себя.
Проводка:
Ну а на что ещё остаётся грешить когда датчик заведомо исправен, а сигнала нет? Ну вот и я подумал. Вообще я сразу не сказал, но для того чтобы прозвонить задние датчики ABS нужно снимать диван сзади (если он у вас на электроприводе и делится на две части — значит вам повезло), а для того чтобы прозвонить передние — колесо, фишка будет в районе стойки в прослойках подкрылка, смотрите по проводу от ступицы.
Скидываем сидушки, откручиваем нижние болты спинки, далее опускаем подлокотник и перегородку с обивкой за ним, снимаем подголовники, таким образом получаем доступ к верхним болтам спинки. Снимаем спинку. (В случае с электродиваном если вам предстоит снять большую спинку — не забудьте отстегнуть фишку для кнопок и прикуривателя в подлокотнике). В том месте где у нас проходи ремень безопасности заднего пассажира будет выходить провод с двухконтактной фишкой, это фишка самого датчика, далее провода идут по правому порогу салона к ногам водителя, где под пластиковой отделкой рядом с блоком салонных предохранителей можно найти дополнительную коммутационную колодку с фишками. Из этой колодки провода более плотным коротким жгутом уходят к блоку управления системами ABS, TRC, VSC, который закреплён над педалью тормоза
НАКОНЕЦ-ТО ЭТО СВЕРШИЛОСЬ. УСТРАНЕНИЕ ОШИБОК VSC TRACK, VSC OFF. Установка двух EKSS Chip PRO от BORMANа. Проведение ТО.
Доброго времени суток, дорогие читатели.
Как вы уже поняли из названия данного бортжурнала, мне по истечении трёх лет владения автомобилем, явилась благодать. Начнём всё по порядку, хотя некоторые моменты были отражены в предыдущем бортжурнале: «Замена катализаторов на пламегасители». Как и писалось ранее, автомобиль мне достался с данными ошибками, которые предыдущий хозяин скрыл, путём заклеивания контрольных ламп на панели приборов. Но при диагностике автомобиля и восстановления панели, всё это вывелось наружу. Было несколько путей по их решению. Во-первых, выяснилось, что «умерли» катализаторы, вследствие чего и горели данные ошибки. Заменив родные катализаторы на пламегасители, данные ошибки естественно остались. Во-вторых, были установлены электронные «обманки» в разрез датчика лямбда-зонда. Но так как мой автомобиль сделан для американского рынка, где требования к экологии намного жёстче и поэтому, разница в показаниях между датчиками не должна превышать 0,2 Ом. Их чувствительность намного выше, чем для LX470, идущих на европейский рынок.
Когда электронные обманки не дали результата, то было решено перепрошить «мозги» под ЕВРО-2. Обратившись к нескольким специалистам, в том числе к официальному дилеру, был получен ответ: что на LX470 до 2004 г.в. перепрошивка на ЕВРО-2 невозможна, из-за того, что их попросту нет, тем более для «американцев». Посоветовали купить новые катализаторы, если оригинальные, то по заоблачной цене, а если китайские, то они навряд ли протянут и пару лет.
Потому как вариантов уже не было и при общении с Борманом, я понял, что человек компетентен в данной теме, я заказал у него данные ЕКСС Чипы. Заказ был мне отправлен с г. Харьков и пришёл в г. Барнаул за две недели.
Впервые решив протестировать динамику разгона своего Лёхи, а это было в конце зимы, на не шипованной зимней резине Dunlop 285/60R18, на сухом асфальте. Данные были таковыми:
Перед тем, как установить данные Чипы, было проделано много работы. А именно:
— сняли колпачки и электронные «обманки» с лямбда-зондов; ✔
— заменил охлаждающую жидкость, с заменой радиатора кондиционера, который был напрочь забит грязью, что мешало хорошему охлаждению; ✔
— смазка карданов и шлицевых элементов; ✔
— замена масла в двигателе; ✔
— замена масла в АКПП; ✔
— замена масла в раздатке, в переднем редукторе и в заднем мосту; ✔
— замена воздушного фильтра. ✔

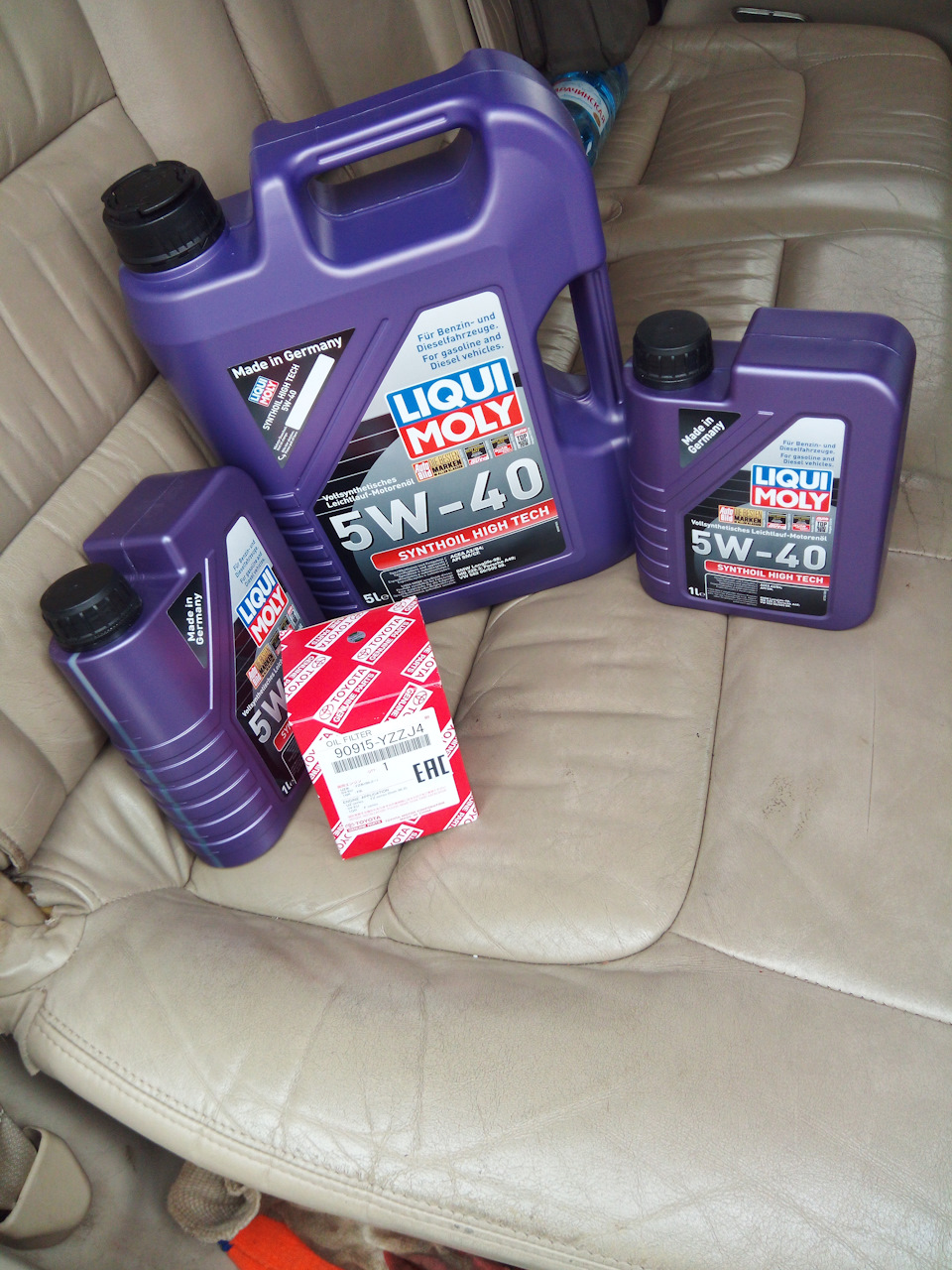

С самой покупки автомобиля, проанализировав многие моторные масла, почитав отзывы и полагаясь на историю и качество данной марки, я стал заливать именно LIQUI MOLY 5W40. Данное масло обладает хорошими моющими свойствами, что не раз убеждался не только на личном опыте. После второй замены масла, мне показалось, что двигатель стал мягче работать.
Так как пробег у автомобиля уже значительный, то аппаратную замену масла в АКПП проводить не стоит. Не стоит потому, что частицы износа фрикционов и других элементов коробки передач, располагаются во всевозможных канавках, технологических отверстиях и при работе коробки передач они остаются на своих местах. Если же проводить аппаратную замену масла, то за счёт того, что увеличивается давление и скорость движения масла, частицы эти вымываются и попадают в клапана и на соленоиды. После этого коробка может не только начать «пинаться», а может и во все отказать в работе. Данную процедуру можно проводить только на автомобилях с небольшим пробегом, до 30 000 км. Как альтернатива этому, существует частичная замена масла.
Я пошёл простым путём и просто слил масло с поддона, вместе с этим поменяв фильтр, прокладку поддона и прокладки сливных и заливных пробок. В моём случае слилось 6 литров масла, а это половина всего объёма масла в АКПП. Решив заливать не только в двигатель, но и в остальные узлы и агрегаты масло LIQUI MOLY, я приобрёл аналог Тойотовского масла ATF WS – LIQUI MOLY ATF TOP TEC 1800. Особенность упаковки данного масла, что при откручивании пробки, вынимается трубочка, через которую очень удобно заливать масло через вынутый щуп.
Как работает trc. Антипробуксовочная система
Что такое TRC
Многие автовладельцы замечают, что на разных модификациях Тойоты загорается лампочка «TRC On». Но что это такое, не все знают.
TRC в переводе с английского означает «Traction Control». Датчики скорости отслеживают скорость вращения колес, и система использует меры для понижения тяги. Первые модификации автомобилей снижали тяги за счет глушения оборотов двигателя. Современные транспортные средства уменьшают скорость за счет специальной вискомуфты.
Если горит лампа «TRC On» — это значит, что включена система контроля за пробуксовкой колес и гашением заносов. В Тойоте эта система следит и смягчает заносы и пробуксовки. Хотя она изначально создавалась только как противобуксовочная.
Система TRC работает следующим образом:
Таким образом трекшн-контроль защищает водителя и автомобиль от создания аварийных ситуаций на дорогах.
Внимание! На автомобилях марок Тойота Авенсис, Auris и многих других на приборной панели есть кнопка под названием «TRC Off». Она позволяет отключить трекшн-контроль.
Читать также: Водитель обгоняемого транспортного средства
В автомобилях Тойота TRC OFF — что это за кнопка и как ей пользоваться
p, blockquote 27,0,0,0,0 –>
Для того чтобы отключить систему стабилизации, как уже и говорилось, водителю потребуется нажать кнопку с надписью «TRC off» на центральной консоли вашей Toyota. Делать это следует максимально осознанно — лишь в том случае, если пробуксовка колес действительно является необходимым условием.
p, blockquote 28,0,0,0,0 –>
p, blockquote 29,0,0,1,0 –>
Помимо вышеуказанной езды на бездорожье, отключать трэкшен контроль имеет смысл также в случаях, если необходим интенсивный разгон автомобиля (например, для преодоления «ходом» сложных участков на дороге.
p, blockquote 30,0,0,0,0 –>
Стоит отдельно упомянуть тот факт, что в кроссовере Toyota TRC не отключается полностью, то есть, нажатие клавиши «TRC off» лишь кратковременно деактивирует систему. Кроме того, система автоматически включается при достижении скорость в 40 километров в час, о чем сигнализирует надпись «TRC on» на приборной панели.
p, blockquote 31,0,0,0,0 –> adsp-pro-2 –>
Соответственно, в случае необходимости повторного отключения кнопку придется нажимать заново. Такая предосторожность производителя оправдывается нормами безопасности, поскольку сегодня именно трэкшен контроль считается одной из самых эффективных систем безопасности.
p, blockquote 32,0,0,0,0 –>
Собственно говоря, данное утверждение подкрепляется статистикой дорожно-транспортных происшествий в разных странах, а многие независимые организации лоббируют введение законодательных нормативов, обязующих использование систем TRC на всех продаваемых на рынке автомобилях вне зависимости от комплектации.
p, blockquote 33,0,0,0,0 –>
Принцип работы системы Traction Control.
Итак с общими понятиями разобрались, а теперь обо всем поподробней. Как же система понимает, что какое-то колесо или несколько колес начали пробуксовывать? На самом деле все очень просто. Если датчик начинает передавать электронному блоку данные, что скорость какого-то из ведущих колес резко начала возрастать, то это и значит, что оно потеряло сцепление с дорожным покрытием и что-то нужно с этим делать. Здесь электронный блок либо снижает тягу, либо притормаживает колесо. Для того, чтобы снизить тягу применяются следующие методы:
Конечно, как уже говорилось, система может не только электронно повлиять на ситуацию, но и механически, на колесах установлены специальные электро-гидравлические актуаторы, с помощью них система может кратковременно притормозить буксующее колесо, тем самым еще и увеличивается крутящий момент на противоположном, на другом конце оси, колесе. На современных машинах система DTC это составляющая системы DSC – система динамического контроля курсовой устойчивости. Систему Traction Control можно отключить, но отдельно обычно она не отключается, а отключается вместе с системой DSC. Сама система трекшен контроля пользуется теми же датчиками, что и антиблокировочная система (ABS), и система помощи при экстренном торможении (Brake Assist), отсюда следует, что автомобили с установленной системой DTC есть и эти 2 вспомогательные системы.
Использование трэкшен контроля в реальной эксплуатации
p, blockquote 23,0,0,0,0 –>
Несмотря на то, что многие современные автомобили имеют опцию трэкшен контроля, далеко не все водители знают, как пользоваться данной системой. Давайте попробуем разобраться, как следует использовать traction control system на примере автомобиля Toyota RAV-4.
p, blockquote 24,0,0,0,0 –>
В нормальном режиме движения, так сказать, «по умолчанию», система TRC на Toyota активирована постоянно. Ее вмешательство в управление на первый взгляд совершенно незаметно, однако при попадании одного или нескольких колес автомобиля на скользкий участок дороги система вступает в действие, «направляя» автомобиль в нужном направлении и препятствую развитию заноса.
p, blockquote 25,0,0,0,0 –>
На практике это можно заметить по выборочному срабатыванию антиблокировочной системы тормозов, которая сопровождается характерным хрустом, а также снижающейся реакцией на педаль «газа». Кроме того, на приборной панели вспыхивает соответствующий индикатор, сигнализирующий о срабатывании системы.
p, blockquote 26,0,0,0,0 –>
Ошибки VSC и TRC off
Если совместно загорелись TRC Off и VSC на Тойота Авенсис, то это значит, что появились неисправности либо с колесами, либо с двигателем или оборвалась проводка.
Необходимо продиагностировать информацию датчиков через программное обеспечение компьютера. Если автовладелец – опытный механик, то он может это сделать дома. Если водитель не имеет опыта работы с диагностической аппаратурой, сканером, то рекомендуется ехать на СТО.
Внимание! Эксперты и опытные автовладельцы не рекомендуют скидывать ошибки VSC и TRC OFF Тойоты Авенсис или Auris с помощью снятия клеммы с аккумуляторного блока. Если проблема была не в глюке прошивки компьютера, она повторится. и легкая неисправность превратится в капитальный ремонт всей машины.
На Тойотах Авенсис обычно лампочки TRC Off и VSC загораются гирляндами. К ним добавляется третья лампа Check Engine. Это распространенные ошибки, о которых ведутся обсуждения владельцев автомобилей Прадо, Toyota Progress NC 300, на специализированных форумах.
Проявляется проблема в различное время года. Интенсивное появление ошибки обязано холодам в зимний сезон, к которым автомобили не привыкли и компьютер может давать сбои. Но часто TRC Off у Тойоты загорается, когда неисправность находится в самой машине.
Когда горит VSC совместно с TRC в Тойоте Авенсис проблемы могут быть:
Читать также: Как проверить электромагнитный клапан на тнвд
Внимание! Эксперты подтверждают, что на Тойотах Авенисах и Аурисах подсвечивание лампы VSC и трекшн-контроля – обычный глюк. Рекомендуется проверить разъемы, пошевелить их, разъединить и обратно вставить.
