Машины для первичной обработки тресты

Льномяльные машины. Обработка высушенной до 19% влажности тресты производится на льнотрепальных машинах и льномялках путём выделения волокна из тресты.

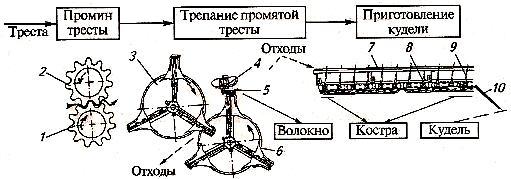

Рис. 1. Процессы и рабочие органы машин для переработки тресты.

1) – Ведущие вальцы льномялки;

2) – Ведомые вальцы льномялки;

3) – Трепальный барабан;

6) – Трепальный барабан;

8) – Поперечные валики;

Широкое применение нашли льномялки, оснащённые шестью парами вальцов, чья пропускная способность составляет порядка 400 кг/ч (влажность тресты – 19%).

Льнотрепальные машины используются для разделения на волокно и костру промятой льномялкой тресты.

После прохождения волокном первой секции машины, она направляется во вторую аналогичную секцию. За выравнивание отрёпанных свисающих волокон отвечает смонтированный между секциями вентилятор, нагнетающий воздушный поток. Далее волокна захватываются и зажимаются ремнями второй секции. Её била приступают к обработке недоочёсанной части тресты, которая была зажата ремнями первой секции. Волокно, прошедшее очистку, связывается в пачки, тогда как отходы направляются в куделеприготовительные машины.

Параметры льнотрепальных машин ТЛ-40: выделение до 100 кг волокна в час; ручные трудозатраты – порядка 14 чел/ч.

Куделеприготовительные машины. Полученные после трепания отходы подвергаются дополнительной обработке на куделеприготовительных машинах, при которой из них выделяется кудель (короткое прямое волокно). В основе куделеприготовительных машин лежит мяльно-вытяжной блок, трясилка и трепальные барабаны.

Мяльно-вытяжной блок имеет аналогичный льномолотилкам принцип работы. За счёт меньшего размера рифов вальцов блока, в сравнении с рифами мяльных вальцов, костра дополнительно измельчается. Выпрямлению и растягиванию волокна способствует увеличение частоты вращения вальцов (от начала промина к концу).

Применение льномяльных, трепальных, а также куделеприготовительных машин возможно как раздельно, так и посредством установки их в поточную линию с использованием для связи процессов серийных специально разработанных элеваторов. Вышеописанные машины, помимо заводов, нашли широкое применение также в фермерских и коллективных хозяйствах.

Источник

приобрести
Соколов Л.Е. и др. Материаловедение и технология текстильных материалов. Сборник методических пособий
скачать (19470.2 kb.)
Доступные файлы (39):

n9.doc

Министерство образования Республики Беларусь

«Витебский государственный технологический университет»

АГРОТЕХНИКА И ПЕРВИЧНАЯ

Допущено Министерством образования Республики Беларусь

в качестве учебного пособия для студентов специальности

«Первичная переработка и прядение льна» учреждений,

обеспечивающих получение высшего образования

УДК 633+677.11.02

С 59
Рецензенты: кандидат технических наук, профессор, заведующий кафедрой «Прядение хлопка» Московского государственного текстильного университета им. А.Н. Косыгина Черников А.Н.
кандидат технических наук, руководитель испытательного центра продукции текстильной и легкой промышленности Шеверинова Л. Н.
начальник технического отдела РУПТП «Оршанский льнокомбинат»

ISBN 985-481-031-3
В учебном пособии дано содержание лабораторных занятий по курсам «Агротехника льняного растения» и «Технология и оборудование для первичной обработки льна». Представлены методы и порядок изучения технологических процессов, машин и механизмов, используемых для возделывания и первичной обработки льна-долгунца.

Предназначено для студентов технологических и механических специальностей, изучающих технологию агротехники и первичной переработки льна.

Раздел 1 подготовлен доц. Соколовым Л.Е., раздел 2 – ст. преп. Конопатовым Е.А.

УДК 633+677.11.02

ББК 42.16+37.232
ISBN 985-481-031-3
© Соколов Л.Е., Конопатов Е.А. 2006

© УО «ВГТУ» 2006
СОДЕРЖАНИЕ
Общие положения 4
РАЗДЕЛ 1. Агротехника льняного растения 5

1. Строение льняного растения 5

2. Предпосевная обработка почвы особенности

севооборотов и предшественники 9

3. Технология посева льна-долгунца 15

4. Борьба с болезнями и вредителями льна 19

5. Уборка льна-долгунца 29

6. Переработка льняного вороха 35

7. Теребление и обмолот льна 43

8. Оборудование для подбора тресты 46

9. Очистка, сушка и протравливание семян 50

10. Хранение семян льна 59

11. Оценка качества льняной соломы и тресты.

Технический контроль на льнозаводе 61
РАЗДЕЛ 2. Первичная переработка льна 76

1. Организация приемки льноматериалов 76

2. Отжим и промывка тресты 81

3. Сушильные машины 83

4. Мяльно-трепальный агрегат 90

5. Куделеприготовительный агрегат 112

6. Вентиляция и пневматический транспорт

на льнозаводах 128
Литература 141

Несмотря на резкое увеличение в настоящее время выработки химических волокон производство натуральных волокон, в том числе лубяных, не уменьшается, более того, принимаются меры по увеличению их выпуска и повышению качества. Это связано, прежде всего, с тем, что многие виды изделий, вырабатываемых из льняного волокна, не могут быть полностью заменены изделиями из химических волокон, задача по увеличению производства лубяных культур решается как в системе сельского хозяйства, так и в промышленности.

В сельском хозяйстве решаются вопросы выведения новых сортов лубяных культур, высокоурожайных и с хорошим качеством волокна. Разрабатывается совершенная агротехника, механизируются трудоемкие операции по возделыванию посевов, уборке урожая, приготовлению тресты. Современные заводы первичной обработки льна оснащены высокопроизводительным оборудованием для механической обработки сырья: сушильными установками, мяльно-трепальными агрегатами, куделеприготовительными и трясильными машинами. Постоянно ведется работа по улучшению конструкции этих машин, по повышению их производительности. Механизируются также трудоемкие и транспортные операции.

Лабораторные работы по курсам «Агротехника льняного растения» и «Технология и оборудование для первичной обработки льна» направлены на подробное, глубокое изучение современных технологических процессов и оборудования для возделывания и первичной обработки льна.

Настоящее учебное пособие предназначено для самостоятельной подготовки студентов к выполнению лабораторных работ. Лабораторные работы выполняются параллельно с изучением теоретического курса, поэтому в пособии приводятся только основные сведения по изучаемым темам.

Лабораторные работы охватывают все темы учебной программы.

На лабораторных работах изучают:

— правила техники безопасности на всех переходах производства;

— сырье, его свойства, правила приемки и хранения сырья;

— технологическое оборудование, его устройство, регулирование технологических процессов;

— методы контроля технологических процессов и качества продукции.

Лабораторные работы могут проводиться в учебной лаборатории или на предприятиях отрасли. Для изучения устройства отдельных узлов и механизмов следует применять схемы, чертежи, макеты, стенды, видеофильмы.

Раздел 1. АГРОТЕХНИКА ЛЬНЯНОГО РАСТЕНИЯ
1. СТРОЕНИЕ ЛЬНЯНОГО РАСТЕНИЯ
Цель работы: Изучить строение стебля лубяных растений. Определить природу лубяных волокон и их строение.

2. Данные о химическом составе и физико-механических свойствах лубяных волокон.

3. Характеристику оцениваемых свойств лубяных волокон.

4. Рисунок элементарного и технического волокна льна с указанием особенностей их строения.

Основные сведения

Лен-межеумок (рис. 1, б) выращивают в незначительном количестве. Его высевают в основном для получения масличных семян, иногда используют и для получения волокна. Лен-долгунец имеет слабо развитую корневую систему, поэтому хорошо развивается только при наличии в почве достаточного количества влаги.

стланья или мочки льносоломы. Под покровной тканью располагается ассимиляционная коровая паренхима 3, основной функцией которой является фотосинтез.

Рис. 2. Строение стебля льна

Древесина 6 — это плотная ткань, состоящая из сосудов, трахеид, древесных волокон и древесной паренхимы. Толщина слоя древесины зависит от условий выращивания и сорта льна, размера клеток и толщины клеточных стенок. Лигнин, пропитывающий первичные и вторичные оболочки клеток, придает древесине жесткость и хрупкость. Во время созревания стебля сердцевинная паренхима в центральной части стебля исчезает и образуется сердцевинная полость. Во время переработки сырья на мяльно-трепальном агрегате древесина отделяется от волокна в виде костры.

Источник

Технологический расчет основного производства. Эксплуатация трепальной машины ТЛ-40

Техническая характеристика технологического оборудования. Баланс рабочего времени и режим работы завода. Расчет количества и качества готовой продукции. Назначение и марка машины ТЛ-40: общее технические данные, возможные неисправности и уход за машиной.

Отправить свою хорошую работу в базу знаний просто. Используйте форму, расположенную ниже

Студенты, аспиранты, молодые ученые, использующие базу знаний в своей учебе и работе, будут вам очень благодарны.

Размещено на http://www.allbest.ru/

МИНИСТЕРСТВО ОБРАЗОВАНИЯ ТВЕРСКОЙ ОБЛАСТИ

ГОСУДАРСТВЕННОЕ БЮДЖЕТНОЕ ПРОФЕССИОНАЛЬНОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ «ВЫШНЕВОЛОЦКИЙ КОЛЛЕДЖ»

ТЕХНОЛОГИЧЕСКИЙ РАСЧЕТ ОСНОВНОГО ПРОИЗВОДСТВА. ЭКСПЛУАТАЦИЯ ТРЕПАЛЬНОЙ МАШИНЫ ТЛ-40

1.1 Технологическая схема

1.2 Техническая характеристика технологического оборудования

1.3 Баланс рабочего времени и режим работы завода

1.4 Расчет производственной мощности завода по сырью

1.4.1 Расчет среднего номера

1.4.2 Расчет средней пропускной способности агрегата

1.4.3 Расчет годового фонда времени

1.4.4 Расчет количества сырья, переработанного на агрегате за год

1.4.5 Расчет заготовленного сырья

1.5 Расчет сырья по переходам технологического процесса

1.5.1 Выход отходов трепания

1.5.2 Отходы трепания с технологической влажностью

1.6 Расчет производственной мощности завода по готовой продукции

1.6.1 Расчет количества сырья поступающего на агрегат при заготовленной влажности

1.6.2 Сводная таблица заготовок

1.6.3 Расчет количества и качества готовой продукции

1.7 Расчет загруженности куделеприготовительного агрегата

1.7.1 Расчет годового фонда времени

1.7.2 Расчет времени необходимого для обработки отходов трепания и путанины

1.7.3 Расчет загруженности КПМ

1.7.5 Расчет низкосортной тресты с учетом потерь по переходным процессам

1.8 Сводная таблица выходов готовой продукции основного производства

1.9 Расчет складов сырья

1.9.1 Объем и сроки заготовок сырья

1.9.2 Расчет количества сырья переработанного в период заготовок

1.9.3 Расчет переработанного сырья с учетом потерь

1.9.4 Расчет количества сырья подлежащего хранению

1.9.5 Расчет количества шох для хранения

2. Эксплуатация трепальной машины ТЛ-40

2.1 Назначение, марка машины, общее технические данные

2.2 Подготовка фундамента под машину и его расчёт

2.3 Возможные неисправности и отказы машины. Способы их устранения. Составление дефектной ведомости при плановом проведении ТО

2.4 Расчет структуры ремонтного цикла и цикла ТО

2.5 Смазка и уход за машиной

2.6 Меры безопасности при эксплуатации машины

Выводы и предложения

Народнохозяйственное значение отрасли первичной обработки льна

Значение промышленности лубяных волокон определяется диапазоном использования ее изделий, как в качестве товаров потребления, так и в качестве средств производства, так и в качестве средств производства в различных отраслях народного хозяйства.

Льняные ткани бытового назначения имеют такие свойства, которые не могут иметь ткани из других волокон: они гигроскопичны и быстро отдают влагу, прекрасно кипятятся, стираются и гладятся горячим утюгом.

Основная часть продукции отрасли используется в качестве средств производства и предметов домашнего обихода.

Эта промышленность заинтересована в увеличении выпуска тканей бытового назначения, в которых особенно полно используются высокие гигиенические и другие потребительские важные свойства льна. Льняные материалы широко используются в области науки.

Крученые изделия применяются во многих отраслях народного хозяйства. Большая часть используется в качестве увязочного материала (шпагат, верёвки), а также подъемных или тяговых средств (канатов). Крученые изделия могут быть деталями в других отраслях промышленности (канаты для орудий рыбного лова и т.д.).

Обоснование темы проекта

Первичная обработка лубяных волокон является источником сырья для льняной промышленности. Особенность работы льнозаводов заключается в необходимости принимать самостоятельные решения по самым разнохарактерным техническим вопросам, в первую очередь связанным с ремонтом и эксплуатацией технологического оборудования.

1.1 Технологическая схема

1.2 Техническая характеристика технологического оборудования

Габаритные размеры, мм

6. Трепальная машина

8. Трясильная машина

1.3 Баланс рабочего времени и режим работы завода

1.Число календарных дней

3. Число рабочих дней

4. Планируемые перерывы

5. Число дней работы оборудования

6. Эффективный фонд времени

7. Плановый фонд времени

1.4 Расчет производственной мощности завода по сырью

1.4.1 Расчет среднего номера

2.Процентное содержание сырья,%

1.4.2 Расчет средней пропускной способности агрегата

Нормы пропускной способности

3.Производительность агрегата, кг/ч

1.4.3 Расчет годового фонда времени

Nг = Пф х Ксм х КПВ, ч (1.3)

Nг = 1803 х 2 х 0,931 = 3357,2

1.4.4 Расчет количества сырья, переработанного на агрегате за год

1.4.5 Расчет заготовленного сырья

1.5 Расчет сырья по переходам технологического процесса

1.5.1 Выход отходов трепания

Нормы выходов отходов трепания

Процент выходов отходов трепания,%

Необходимо определить процент выхода отходов трепания для номера 1,29,для этого ……переписываем значение ближайших номеров 1,25 и 1,50

1.5.2 Отходы трепания с технологической влажностью

Масса продукта, тонн

2.2льнотреста в сортировку

3.3 треста в производство

4.2 треста на механическую обработку

5.2 треста с учетом всех потерь

5.3 выход отходов трепания

6.Подсушка отходов трепания

6.2 отходы трепания с технологической влажностью

8.Механическая обработка путанины

8.3 короткое волокно

1.6 Расчет производственной мощности завода по готовой продукции

1.6.1 Расчет количества сырья поступающего на агрегат при заготовленной влажности

1.6.2 Сводная таблица заготовок

3.Масса льнотресты на МТА, т при W=13,65%

4.Масса льнотресты на

5.Заготовительная треста, т

1.6.3 Расчет количества и качества готовой продукции

1.7 Расчет загруженности куделеприготовительного агрегата

1.7.1 Расчет годового фонда времени

Тр = Пф х Ксм х КПВ, ч (1.7)

Тр = 1803 х 2 х 0,92 = 3317,5

1.7.2 Расчет времени необходимого для обработки отходов трепания и путанины

где G_кпм — масса отходов трепания поступающих на КПМ, т

G_пут — масса путанины поступающей на КПМ, т

Н_о.тр. — производительность КПМ по отходам трепания, т/ч

Низкосортная треста и путанина

1.7.3 Расчет загруженности КПМ

— время необходимое для переработки отходов трепания и путанины, ч;

— производительность КПМ по путанине, т/ч.

1.7.5 Расчет низкосортной тресты с учетом потерь по переходным процессам

1.заготовка низкосортной тресты

1.1 низкосортная треста

2.хранение в скирдах

2.1 невозвратные потери

2.2 низкосортная треста в производстве

3.1 невозвратные потери

3.2 низкосортная треста на КПМ

4. Механическая обработка

4.1 невозвратные потери

4.2 короткое волокно

1.8 Сводная таблица выходов готовой продукции основного производства

Нормативы качества короткого волокна

Нормы по выходу костры

Процент выхода костры

2 Короткое волокно из:

2.1 отходов трепания

2.3 низкосортной тресты

3.3 низкосортной тресты

4.3 низкосортной тресты

1.9 Расчет складов сырья

1.9.1 Объем и сроки заготовок сырья

Кол-во календарных дней

Кол-во рабочих дней

— кол-во низкосортной тресты которое необходимо заготовить.

1.9.2 Расчет количества сырья переработанного в период заготовок

— количество дней заготовок;

— продолжительность смены, час;

— коэффициент полезного времени (КПВ= 0,931);

— число установленных агрегатов.

1.9.3 Расчет переработанного сырья с учетом потерь

1.9.4 Расчет количества сырья подлежащего хранению

— кол-во о сырья переработанного в период заготовок,т.

1.9.5 Расчет количества шох для хранения

2. Эксплуатация трепальной машины ТЛ-40

2.1 Назначение, марка машины, общее технические данные

Предназначена для трепания недоработанного длинного волокна, отобранного горстевой сортировкой на выпуску мяльно-трепального агрегата.

Производительность по пропуску недоработки, кг/ч

Число трепальных секций

барабанов в секции

Тип зажимного конвейера

Две пары сопряженных профильных резиновых ремней

Способ перехвата слоя в средней части

Габаритный размеры, мм

2.2 Подготовка фундамента под машину и его расчёт

Габариты: 10280 х 3215 х 1985 м;

Вид грунта: 2 категория (глина и суглинок средней плотности в

пластичном состоянии на границе раскатывания, влажный песок);

Допускаемое статическое давление на грунт [Р] = 0,15 Мн/м;

Плотность кирпичной кладки р,=1500кг/м

Размеры стандартного строительного кирпича: 250 х 125 х 100;

Фундамент изготавливаем из кирпичной кладки. Высота фундамента 2000 мм с учётом обеспечения размещения бункеров и воздуховодов пневмотранспорта. Вычерчиваем план размещения фундамента.

Размещено на http://www.allbest.ru/

Определяем нагрузку на грунт по формуле:

Q = (9940 + 32088) Ч 9,81 = 412295 кг.

Определяем удельное давление на грунт по формуле:

где:Q- нагрузка на грунт

где n_в-порядковый номер ремонтного размера вала

б”-припуск на механическую обработку вала за один ремонт на одну сторону

Ремонтный интервал для диаметра вала составит:

2.6 Меры безопасности при эксплуатации машины

К обслуживанию машины допускается персонал изучивший устройство и работу машины и прошедший инструктаж по технике безопасности и противопожарным мероприятиям.

Перед началом работы необходимо застегнуть одежду на все пуговицы и убрать волосы под головной убор, убедиться в достаточной освещенности рабочих мест и убрать с них лишние предметы.

Перед пуском оборудования работающие на нем должны убедиться в исправности пусковых устройств, сигнализации, в наличии и исправности ограждении рабочих органов, ременных и зубчатых передач, транспортеров, бункеров костроприемников и противонамоточных устройств.

Выводы и предложения

1. трудозатраты одного дежурного слесаря в смену:

2. расход консистентной смазки для машины в год составит кг

За счет качества ТО и ТР общие простои в ремонте сократятся на один день в год.

Периодичность ТО выполняется согласно нормативных данных.

1. Ю.М. Воронкин, Н.В. Поздняков «Методы профилактики и ремонта промышленного оборудования» 2008 г. Москва

2. С.А. Зайцев «Допуски, посадки и технические измерения в машиностроении» 2008 г. Москва

3. Н.Н. Суслов, И.Н. Левитцкий, М.И. Иванов «Ремонт и монтаж оборудования заводов ПОЛВ» 1988 r Москва

5. Современные методы ремонта машин/ В.А.Степанов, Москва, 2001г.

6. Рекомендации справочной литературы.

7. Правила технической эксплуатации льнозаводов. ЦНИИТЭИ., Москва, 1985г.

8. Противопожарные нормы проектирования зданий и сооружений СН и пп-4,5-70.

9. Тарасов С.В. «Прядение льна и других лубяных волокон», 1980г.

10. Технические паспорта технологического оборудования и инструкции по устройству, эксплуатации, монтажу и наладке.

11. Паспортные данные на технологическое оборудование

12. Общая технология переработки лубяных культур

13. Справочник механика завода первичной обработки лубяных волокон.

Размещено на Allbest.ru

Подобные документы

Схема технологического процесса на льнозаводе. Техническая характеристика оборудования. Баланс рабочего времени и режим работы завода. Расчет производственной мощности завода по готовой продукции. Расчет загруженности куделеприготовительного агрегата.

курсовая работа [719,1 K], добавлен 09.12.2014

Характеристика сырья, химикатов, готовой продукции. Схема и контроль технологического процесса отбелки хвойной целлюлозы. Расчет материального и теплового баланса производства, количества устанавливаемого основного и вспомогательного оборудования.

дипломная работа [494,3 K], добавлен 08.02.2013

Выбор и расчет основного технологического оборудования процесса переработки минерального сырья, питателей. Расчет операций грохочения. Выбор и обоснование количества основного оборудования, их технические характеристики, назначение и основные функции.

курсовая работа [379,9 K], добавлен 17.10.2014

Назначение погрузчика фронтального одноковшового ТО-28А, технические характеристики и параметры погрузчика и его систем, устройство работы рулевого управления. Технологический расчет требований долговечности машины, ее элементов и ресурса машины.

курсовая работа [1,1 M], добавлен 22.08.2011

Технологическая схема производства чипсов. Продуктовый расчет. Выбор и обоснование технологического оборудования. Принцип работы и констукция моечной барабанной машины. Технологический, кинематический, силовой расчет. Техника безопасности при работе.

курсовая работа [573,4 K], добавлен 11.02.2012

Источник
