Тройник для котла в авто
Установка котла на 220 вольт
Выбираем самое дешевое – котел на 220!) Его я покупал пару лет назад за 2000 руб. еще для Бедолаги. Но света в гараже тогда еще не было. И я мучился разогревая авто пушкой. Этим же летом я свет провел, ну и котел уже в Эскудо поставил. Итак, как это было…
Комплектность у котла была — полный фарш: помимо самого котла было 2 штуцера, 3 тройника, 8 хомутов, шланг 1,3м, крепежная пластина и пара болтов с гайками.
Извиняйте за то, что не сфотал толком самого котла.
Из инструкии понял, что существует несколько схем для подключения котла, которые зависят от наличия сливной пробки ОЖ в блоке и расположения термостата.
Также в инструкции давались указания для каких марок авто с какими двигателями по какой устанавливать схеме.
Якобы в блоке есть сливная пробка, и термостат стоит в верхнем патрубке радиатора.
Поизучав мануал, расспросив коллегу — владельца СГВ, и посмотрев на патрубки, выяснил — пробки то нет на самом деле, и термостат находится в нижнем патрубке. Все напутали господа производители котла!
А это значит, что устанавливать нужно по схеме №2. Т.е. вход в котел с обратки печки или с шланга расширительного бачка, а выход с котла в верхний патрубок радиатора.
Ну что ж…
Я выбрал вариант с печкой. Ну про выход думаю понятно — верхний патрубок — это тот, в котором заливная горловина.
Определившись с местами врезки и установки котла, я врезал тройник в обратку печки. Ах да, ОЖ перед установкой я не сливал. При разрезании патрубков из них вытекло совсем немного ОЖ.
Далее подогнал пластину для установки котла по месту.
Отрезал необходимый кусок шланга для трассы «обратка печки — котел». Оставшегося куска как раз хватило для трассы «котел — патрубок радиатора».
Для врезки тройника в патрубок радиатора пришлось вырезать кусок патрубка.
Перед прикручиванием шланга к тройникам залил в шланг печки и шланги котла ОЖ. Только потом все соединил. Потому что нельзя, чтобы в котле был воздух. Во-первых — циркуляция не начнется. Во-вторых ТЭН в котле может перегореть.
Долил ОЖ в крышку радиатора, потом в расширительный бачек. И выгнал воздушные пробки по мануалу. Завел двигатель, оставил работать на холостых до включения вентилятора радиатора, заглушил, дал остыть, долил антифриз в радиатор и бачек. Повторял до тех пор пока не перестал уменьшаться уровень ОЖ. Ну и периодически сжимал патрубки радиатора, печки и котла при этом.
При установке котла мне понадобилось меньше литра антифриза.
P.S. В инструкции указано, что в котле стоит термореле, которое выключает котел при температуре фриза в нем 85 градусов и включает когда фриз остывает до 50 градусов. Проверил — завел двигатель — котел зашумел, через 5 минут перстал шуметь — выключился, через 13 минут снова зашумел. Испытание проводил в теплом гараже.
Требуется консультация в установке предпускового подогревателя?
Дурная голова — рукам покоя не дает!
Чувствую далеко уже заходят все эти глумления, усовершенствования и переделки нивы. Пока в Сибири потепление, решил поставить котел предпусковой от 220V «Спутник».
В Инструкции по установке написано, установить ниже уровня ОЖ в блоке — сделано.

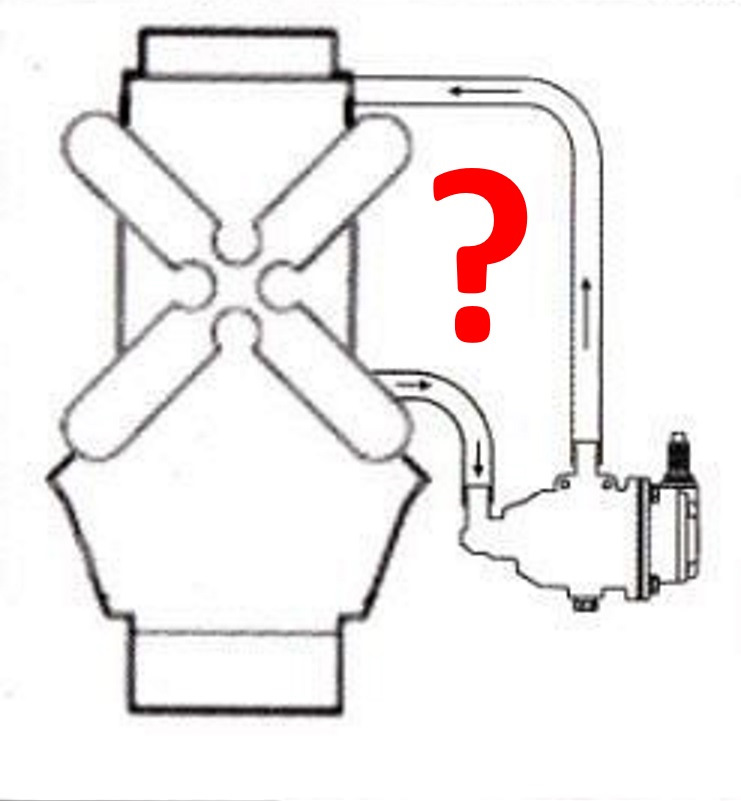

Далее вход в котел выполнить из штуцера в сливной пробке блока цилиндров, а выход подогретого антифриза в штуцер ГБЦ, Все компактно, короткими шлангами. Вот только нафиг ее греть то, ГБЦ? Разумнее греть сам блок или я не прав? Там и до картера ближе будет. Попробовал поменять местами патрубки с котла, так вообще фигня получается.
Познания мои в теплотехнике весьма скудны, но если сделать забор из штуцера в сливной пробке блока, а выход подогретого врезать в тройник верхнего патрубка радиатора? Вроде должно работать. Но все подходы к верхнему патрубку закрывает кронштейн переноса генератора, сам генератор или ремень. Опять незадача.

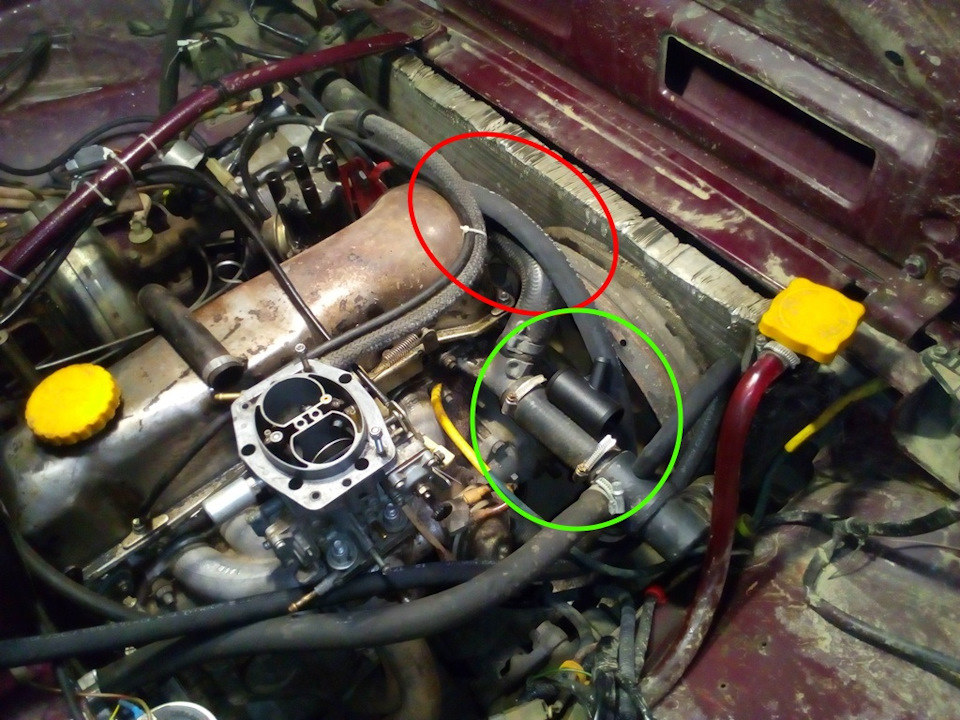

А что если выход горячего антифриза сделать в разрыве между входом в блок и шниво-термостатом (зеленым)? Будет он таким образом работать? И не будет ли воздушить шланг в перегибе (красным)
Или просто успокоиться, попить чая с ромашкой и сделать по инструкции?
Кто ставил по инструкции? Минусы кроме врущего датчика температуры еще есть? Такие как неравномерный или долгий прогрев к примеру.
Приму любую критику и поводу установки Шниво-термостата тоже))
Установка котла подогрева
Сразу после замены блока предохранителей взялся за предпусковой подогрев двигателя, чтобы дополнительно уменьшить нагрузку на аккумулятор при запуске, снизить износ деталей, а самое главное, чтоб в мороз не бегать с чайничком…
Не стал заморачиваться с выбором и в ближайшем магазине взял котёл по внешнему виду один-в-один похожий на те котлы, которые часто видел в Интернете.
Уже дома при внимательном осмотре постепенно приходила мысль, что я схватил какой-то левак.
Внешним видом аппарат и правда точь-в-точь похож на другие популярные котлы. Комплект деталей стандартный и полный. Но смутило название «Новатор» (которое я так и не нашел в Интернете) и то, что производитель указан в единственном(!) месте: на коробке. В документах он ни разу не фигурирует.
И в итоге пришёл к мысли, что кто-то ворует оригиналы и по-тихому сам их продаёт. 🙂
Ну, да ладно. В нашей глухомани всё-равно не дождёшся гарантийного ремонта, да и гарантийник продавец не заполнил. Поэтому решено не возвращать котёл в магазин, а сразу начать изменять доп. детали «под себя». А изменять было что.
При первом же осмотре комплекта выяснилось, что ни один кронштейн не подходит для крепления котла на двигатель 2103. Точнее говоря один из них мог бы подойти, но его загибы были сделаны в противоположную (от необходимой) сторону. Правильную форму подсмотрел на одном форуме.
Ещё раз подумав, что точно готов к потере гарантии на котел, уверенно взялся за молоток. Через пару увереных ударов… пластина стала испорченой. Пористый металл, из которого оказалось был сделан кронштейн, лопнул не задумываясь.
Почесав затылок, перешёл ко второму (последнему подходящему) кронштейну. Благо по нему было сразу видно, что этот трудяга выдержит все изгибы жизни.
После долгих примерок и трех версий изгибов, кронштейн и котёл наконец-то встали так, что короткий патрубок наделся без перегиба.
Следующий шаг установка тройника в верхний патрубок радиатора.
Сам пластмассовый тройник мне не внушал доверия, но в магазине металлических не было. Поэтому просто пришлось проверить его кипячением. Залил воду в кастрюлю, опустил тройник. Довел почти до кипения (хотя рекомендовали до 40 градусов), тройник не размяк… Всё пошел ставить.
Кстати, Тосол на всякий случай также проверил. Предыдущий владелец сказал, что залит Тосол-40. Но всё-таки я смешал в консервной банке старый и новый Тосол. Погрел смесь 10 минут на кипящей водянной бане. Пены или осадка не образовалось… Пошел доливать новый Тосол.
Скоро ещё выведу шнур под бампер. Пока не до этого.
Цены на февраль 2015 года:
— комплект котла-подогрева «Новатор» — 1600 р.
— 50 см тонкого патрубка для котла (входящий в комплект коротко обрезал пока подгонял кронштейн) — около 50 р.
— метр топливного шланга (пришлось передвинуть топливный фильтр) — 30 р.
— герметик — около 100 р.
— 3 литра Тосол-40 — около 300 р.
Лада 2106 1995, двигатель бензиновый 1.4 л., задний привод, механическая коробка передач — тюнинг
Машины в продаже
Комментарии 8
Прошло 6 ЛЕТ.
Всё работает нормально.
Только вилку заменил.
Родная вилка была нераздельная от провода. И чтобы просунуть вилку под бампер, я разрезал провод, продел, а потом спаял провод.
Провод в месте спайки я укрепил толстой проволокой. Но это не спасло — разорвался.
На оставшийся провод надел разборную вилку. Теперь в проводе нет слабых мест — всё отлично.
В остальном котёл, шланги, пластмассовый тройник — служат отлично.
_____
ОТСУТСТВИЕ РЕГУЛЯРНОГО ПОДОГРЕВА
При такой температуре тосол уже превращается в густую кашу (сравнимо с жидкой манной кашей).
И если включать подогрев только утром, то нагретый тосол расширяется и даёт давление, но сгустки холодного тосола не дают нормально идти циркуляции по системе, поэтому тёплый тосол частично выходит в любые стыки патрубков.
Дополнительно, загустевший тосол долго стоит в печке. Печка отогревается примерно 30 минут на уже полностью прогретом двигателе.
