Бестрансформаторный усилитель мощности на ГУ74Б

Алексей Федотов (UA3VFS)
г. Гусь-Хрустальный
ua3vfs (at) mail.ru, или ua3vfs (at) contest.ru

Идея создания усилителей по бестрансформаторной схеме питания меня волновала давно. Преимущества данной схемы бесспорны, а с появлением недорогих и качественных электролитических конденсаторов идея стала реальностью. Собрав сначала усилитель на двух лампах ГУ72 по системе учетверения напряжения я убедился, что все работает отлично. Усилитель получается легким маленьким и качественным. Попавшая под руку лампа ГУ74Б с заводской панелькой навела меня на мысль сделать небольшой легкий усилитель на этой лампе. До этого момента у меня был трехлетний опыт эксплуатации усилителя мощности на лампе ГУ74Б с анодным напряжением +1700вольт. А ушестерение сетевого напряжения как раз и дает 1750вольт. При этом просадка напряжения у бестрансформаторного блока питания гораздо меньше, чем у трансформаторного и составляет всего 50вольт.

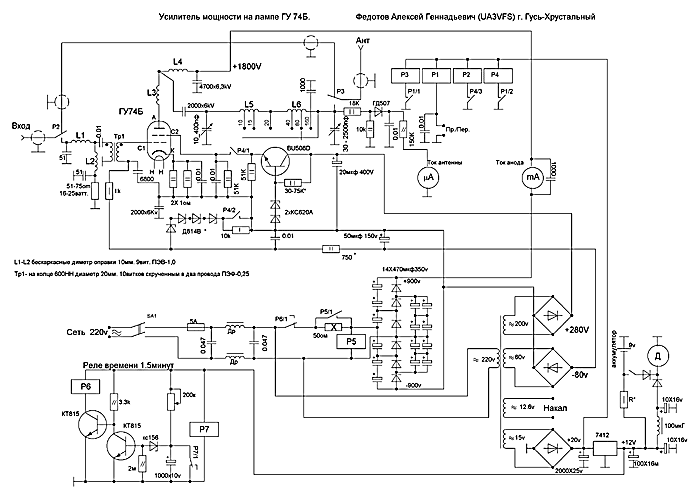

Рис. 1. Принципиальная схема усилителя (щелкните мышью для увеличения)

Естественно при постройки усилителя по бестрансформаторной схеме нужно соблюдать некоторые правила.

В остальном усилитель не имеет особенностей. В нем есть небольшая система автоматики (это для тех у кого руки зудят пораньше включить анодное напряжение ).

Катушка L 3 бескаркасная намотана на оправке 8мм. Провод нихром 1мм. 4-5виткаов.

Анодный дроссель L 4 может быть традиционной конструкции как во многих усилителях мощности описывать его данные не имеет смысла, но у меня стоит универсальный дроссель его данные на рисунке 2.

Источник

Ум на гу 74б

Усилитель на лампе ГУ74Б.

Основные технические характеристики усилителя:

Ток покоя лампы очень мал, он слабо изменяется в зависимости от анодного напряжения и экземпляра лампы, обычно не превышает 30. 50 мА. В экспериментальных целях была получена выходная мощность 1400 Вт (Uа=2200 В, Iа=1,0 А). Конечно, это кратковременный пиковый режим. После 5 лет эксплуатации практически при ежедневной работе в эфире по 1. 2 часа заметной потери эмиссии лампы не наблюдалось. Главное преимущество такого усилителя, на мой взгляд, заключает-ся в его простоте. Источник питания (рис.2) упрощен до минимума. Требуется лишь анодное напряжение и напряжение накала. Для питания автоматики используется выпрямленное накальное напряжение.

Усилитель выполнен в металлическом ящике размером 450х380х230 мм, разделенном поперечной перегородкой на два отсека. В одном отсеке располагается силовой трансформатор с высоковольтным выпрямителем. В этом же отсеке на передней панели расположены измерительные приборы и переключатели сети, вентилятора и приборов. Во втором отсеке, разделенном диэлектрической перегородкой, расположены лампа, анодный дроссель и детали П-контура. Переменные конденсаторы и галетный переключатель крепятся к передней панели. Бескаркасные катушки П-контура удерживаются шинами на галетном переключателе, конденсаторах и анодном дросселе. Отсек с лампой сверху закрывается диэлектрической крышкой. Вентилятор расположен на задней стенке в отсеке лампы, откуда он выкачивает воздух. Воздух поступает через отверстия в нижней крышке напротив лампы, проходит через панельку и ребра анода лампы. Лампа установлена вертикально в трубе, выклеенной из стеклоткани на эпоксидной смоле, направляющей воздух через ребра радиатора. Так как все сетки лампы непосредственно соединяются с корпусом усилителя, появляется возможность применения самодельной панельки, которая может служить, помимо анода, дополнительным теплоотводом. Лампа обжимается вокруг вывода экранной сетки мощным хомутом из бронзы, или меди, и хомут плотно прикручивается к шасси. Через этот хомут дополнительно на шасси отводится тепло. На выводы лампы надевается керамическая панелька от старых ламп, например 12Ж1Л или 2Ж27Л. Лампу можно располагать как вертикально, так и горизонтально. Конечно, не исключается применение и «фирменной» панели для ГУ74Б. Очень важно обеспечить эффективный отвод тепла от лампы. Ребра в аноде расположены довольно плотно, поэтому требуется обеспечить достаточное давление воздуха, для того чтобы «протянуть» через анод не менее 30 м\ч. Наиболее эффективны для этих целей вентиляторы типа «турбинка». Но они довольно редко встречаются, и сложно подобрать подходящий вариант по мощности и размерам. С успехом можно применять плоские вентиляторы от старых ЭВМ. Ориентироваться следует на варианты с напряжением питания 220 В и, желательно, металлическими лопастями. В описываемом усилителе применен плоский вентилятор французского производства с пластмассовыми лопастями производительностью 60 м’/ч. В номинальном режиме он используется при пониженном напряжении питания — 160. 170 В. В режимах, когда усилитель очень долго используется на передачу, на вентилятор подаётся полное напряжение — 220 В. Плоские вентиляторы плохо работают на подачу воздуха, рациональнее их использовать на «выкачку». Конечно, это не лучший вариант, т.к. горячий воздух проходит через лопасти и нагревает сам вентилятор. Поэтому лучше использовать полностью металлический вентилятор, который проектируют именно для таких тяжелых условий работы. Хотя можно использовать любой с некоторым запасом по производительности, в описываемом усилителе уже пять лет работает вентилятор, бывший до этого в эксплуатации, да еще и с пластмассовыми лопастями.

Катушки L1 и L2 намотаны с шагом, равным половине диаметра применяемого провода.

VD1 — стабилитрон Д817А. Г.

VD2 — высокочастотный кремниевый диод.

VD3, VD4 — любые кремниевые диоды.

VТ1, VТ2 — КТ815 или любые кремниевые транзисторы, выдерживающие рабочий ток К1 и К2.

С1 — керамический, Uр > 300 В.

С2, С3, С4 — блокировочные конденсаторы, Uр > 300 В.

С13, С14, С15, С16—блокировочные конденсаторы, Uр > 50 В.

С5 — 1500. 2200 пФ. Высококачественный керамический, Uраб > 5 кВ. Пропускаемая мощность >1,5 кВт.

С6 — 2200. 10000 пФ. Блокировочный высоковольтный конденсатор, Uраб > 4 кВ.

С7 — добавочный конденсатор, подключается контактами, расположенными на С8 для 3,5 и 1,8 МГц. Высококачественный керамический, Uраб > 5 кВ, на реактивную мощность >10 кВар.

С8 — 10/260 пФ. Зазор между пластинами >2,5 мм.

С9 — зазор между пластинами > 0,3 мм.

С10 — керамический или слюдяной. Uраб > 1000 В, на реактивную мощность > 10 кВар.

С11 — керамический, Uраб > 500 В.

РА1 — измерительная головка на 1мА.

К1 — реле РЭН-33 или любое высокочастотное реле, способное пропускать мощность до 100 Вт и ток контактов > 1,5 А.

S1 — высокочастотный переключатель, выдерживающий напряжение до 3 кВ и ток до 7А.

В качестве С8 подойдет любой переменный конденсатор с зазором между пластинами не менее 2 мм и мощными пружинящими токосъемами корпуса роторных пластин. Следует обратить внимание на начальную емкость, она не должна быть больше 10 пФ. Для того чтобы перекрыть диапазон 1,8 МГц, максимальная емкость должна быть не менее 500 пф. Для диапазона 3,5 МГц достаточно 300 пФ. Применен конденсатор от радиостанции РСБ5. Для уменьшения начальной емкости выфрезерованы боковые металлические стенки. Подвижный контакт, который есть на этом конденсаторе, использован для подключения дополнительного конденсатора С7 для диапазонов 1,8. 3,5 МГц. Если предполагается работать только на низкоомную нагрузку, в качестве С9 можно применить переменный конденсатор от старых ламповых приемников с зазором не менее 0,3 мм. Для диапазона 1,8 МГц суммарная емкость С10 и С9 — не менее 3000 пФ. При выборе S1 следует обращать внимание на мощность и надежность контактов. Контакты должны быть удалены от заземленных элементов конструкции для минимизации вносимой емкости. Если не удается обеспечить общую начальную емкость П-контура менее 35 пФ, С8 можно включить не в начало L1, а отступив 0,5. 1 виток от анода. Анодный дроссель Др3 следует наматывать на каркасе с хорошей диэлектрической прочностью (керамика, фторопласт). Его можно выполнить секционированным, т.е. через некоторое количество витков делать зазоры 2. 3 мм, что также уменьшает общую емкость и вероятность паразитных резонансов.

Автоматика и индикация.

В усилителе применен один трансформатор Т1 габаритной мощностью 1600 Вт. Накальное напряжение дополнительно используется для питания реле автоматики. Об этой обмотке хотелось бы сказать особо. Не нужно закладывать ее с запасом, т.е. использовать с заведомо большим диаметром провода, нежели это требуется для лампы (3,6 А). В момент включения, когда нить накала лампы еще холодная и имеет минимальное сопротивление, в цепи протекает очень большой ток, который может ее разрушить. Чем больший запас имеет обмотка, тем большее разрушение получает нить накала при каждом включении усилителя. Поэтому при расчете диаметра провода накальной обмотки не следует ее рассчитывать на ток более 4 А.

РА1 в усилителе (рис.1) служит для измерения высокочастотного напряжения на выходе усилителя. Конденсатор С11 служит для выравнивания АЧХ измерителя. При помощи КЗ выставляют показания РА1, нагрузив усилитель на эквивалент нагрузки.

Режим лампы при подаче требуемых напряжений устанавливается автоматически. Настройка минимальна и сводится к подбору отводов от катушек L1 и L2 (рис.1), что лучше всего сделать при помощи измерителя частотных характеристик. При отсутствии приборов П-контур настраивают добиваясь максимальной выходной мощности, нагрузив усилитель на эквивалентное сопротивление 50. 75 Ом. При правильной настройке провал анодного тока в резонансе не превышает 15. 20% от значения при расстроенном П-контуре.

Стыковка с трансивером

Во многих публикациях об усилителях с подачей возбуждения в катод говорится о входном сопротивлении такого устройства около 50 Ом. К сожалению, это не совсем так. Входное сопротивление колеблется в зависимости от рабочей частоты. Это нужно учитывать при выборе схемы согласования выходного каскада трансивера со входом усилителя. Иначе, как это часто бывает, на некоторых диапазонах усилитель не будет отдавать той мощности, которую он обеспечивает на других.

Источник

Ум на гу 74б

Основные технические характеристики усилителя:

Ток покоя лампы очень мал, он слабо изменяется в зависимости от анодного напряжения и экземпляра лампы, обычно не превышает 30. 50 мА. В экспериментальных целях была получена выходная мощность 1400 Вт (Uа=2300 В, Iа=1,0 А). Конечно, это кратковременный пиковый режим. После 5 лет эксплуатации практически при ежедневной работе в эфире по 1. 2 часа заметной потери эмиссии лампы не наблюдалось. Главное преимущество такого усилителя, на мой взгляд, заключается в его простоте. Источник питания (рис.2) упрощен до минимума. Требуется лишь анодное напряжение и напряжение накала. Для питания автоматики используется выпрямленное накальное напряжение.

Конструкция

Детали

Катушки L1 и L2 намотаны с шагом, равным половине диаметра применяемого провода.

С13, С14, С15, С16-блокировочные конденсаторы, Uр > 50 В.

Автоматика и индикация.

Схема блока питания показана на рис.2.

РА1 в усилителе (рис.1) служит для измерения высокочастотного напряжения на выходе усилителя. Конденсатор С11 служит для выравнивания АЧХ измерителя. При помощи КЗ выставляют показания РА1, нагрузив усилитель на эквивалент нагрузки.

Настройка

Режим лампы при подаче требуемых напряжений устанавливается автоматически. Настройка минимальна и сводится к подбору отводов от катушек L1 и L2 (рис.1), что лучше всего сделать при помощи измерителя частотных характеристик. При отсутствии приборов П-контур настраивают, добиваясь максимальной выходной мощности, нагрузив усилитель на эквивалентное сопротивление 50. 75 Ом. При правильной настройке провал анодного тока в резонансе не должен превышать 15. 20% от значения при расстроенном П-контуре.

Стыковка с трансивером

Во многих публикациях об усилителях с подачей возбуждения в катод говорится о входном сопротивлении такого устройства около 50 Ом. К сожалению, это не совсем так. Входное сопротивление колеблется в зависимости от рабочей частоты. Это нужно учитывать при выборе схемы согласования выходного каскада трансивера с входом усилителя. Иначе, как это часто бывает, на некоторых диапазонах усилитель не будет отдавать той мощности, которую он обеспечивает на других.

Источник

Схема усилителя на ГУ74Б с входной мощностью до 10вт

Для владельцев SDR и любых других трансиверов, у которых небольшая выходная мощность,
теперь можем собрать усилитель на ГУ74Б, с выходной мощностью 1000вт, на вход требуется
подать от 6 до 10вт, в зависимости от диапазона.
На входе стоит ВЧ тр-р 1:4 на колечке Амидон FT82-43.

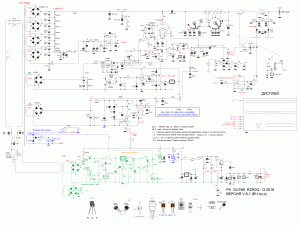

Выкладываю реальную схему только что собранного усилителя.

13 Replies to “Схема усилителя на ГУ74Б с входной мощностью до 10вт”

Николай,доброго здравия!
А есть ли возможность заказать у Вас УМ на ГУ74Б с вх.до 10 Вт( от15 декабря).Есть ли можно,то сколько по времени и по деньгам.Спасибо.Павел.

Павел, заказать конечно можно, я ответил подробно Вам на почту

Здравствуйте! Можно ли заказать УМ 500 ватт? И сколько это будет стоить?

Усилитель 500вт можно собрать на ГМИ11 или на ГК71, но цена за усилитель получится 80т,
потому что комплектующие все те же самые, дешевле только лампа и трансформатор.
Безтрансформаторную схему не хочу делать в целях безопасности.

ВАС Николай и Всех радиолюбителей с Наступающим Новым годом.
Свой новогодний Отличный подарок я получил от Вас!!
СПАСИБО.

Николай, здравствуйте! 3 мин. после отключения 220v вентилятор работает без дополнительного аккумулятора?

После выключения сетевой кнопки вентилятор отработает 3мин, для этого маленький транс ТН54 постоянно подключен к сети, а вот если пропадет 220в, тогда 3мин отработает от аккумулятора

Николай,доброго здравия!
А есть ли возможность заказать у Вас УМ на ГУ74Б с вх.до 10 Вт( от15 декабря).Есть ли можно,то сколько по времени и по деньгам. И есть ли возможность варианта со стрелочными приборами вместо светодиодных. Спасибо. Вячеслав RD3AC

Да, конечно можно, но сейчас заказы принимаю на конец апреля. Стрелочные приборы не получается
поставить, не помещаются по глубине. Светодиодная шкала в глубину всего 15мм!
Если все устраивает, требуется предоплата 45т, пишите мне на емейл.

Николай,доброго здравия!
Да, я готов сделать заказ и предоплату.
Куда переводить деньги по предоплате?

С уважением,
Вячеслав
8-916-434-40-14

Привет Всем!
Многие в эфире меня спрашивают про обдув,мол сильно шумит?
Отвечу для сравнения,был expert 1k-fa!
Продал,так вот он шумел на максимале (если долго работает ум),значительно больше!
А тут просто ровный шум,шипение,я бы так сказал!
Больше шумит сам комп!
Это так и есть!,Оч.хорошая турбинка!
Ну а качество исполнения ум и параметры, я считаю вне конкуренции!

Павел, спасибо за убедительное сравнение шума турбинки.
