Упаковочная машина ум 1 лайн автомат
Упаковочная машина ум 1 лайн автомат
В состав машины входят: термотоннель с движущимся транспортером и четырьмя зонами нагрева; автоматический оборачивающий узел с прямым термоножом постоянного нагрева (защищен тефлоновым покрытием), оснащенный пневматическими системами привода ножа, фиксации упаковки, автоподмотчиками пленки; промежуточный транспортер и приемный рольганг с вентилятором охлаждения готовой продукции.
Габариты проходного окна термотоннеля, (ШхВ), мм: 360×230
Количество зон обдува, шт: 4
Общая рабочая нагрузка на транспортер (не более), кг: 50
Скорость движения транспортера, м/мин: 12
Длина тоннеля, мм: 2400
Диапазон регулировки температуры в термотоннеле, °С: 20-200
Максимальная потребляемая мощность, кВт: 16
Напряжение питания, В/Гц: 380/50
Длина рабочей части термоножа, мм: 600
Максимальная ширина пленки, мм: 900
Максимальная толщина пленки, мкм: 100
Минимальные габариты упаковки (высота х ширина/диаметр), мм: 80х80
Максимальные габариты упаковки (высота х ширина/диаметр), мм: 200х200
Режим нагрева термоножа: постоянный
Максимальная потребляемая мощность термоножа, кВт: 2
Давление воздуха в магистрали, МПа (кг/см2): 4-6
Размеры машины в сборе (ДxШxВ), мм: 13200х1200х2000
Вес машины, кг: 660
Модификации
Ручная термоупаковочная линия для упаковки длинномерной продукции в термоусадочный полиэтилен.
Ручная термоупаковочная машина предназначена для упаковки длинномерных изделий, таких как доска, вагонка, брус, двери, ламинат, рулоны и т.д. в термоусадочную полиэтиленовую пленку.
Термотоннель проходного типа, предназначен для создания температурного коридора при упаковке различных видов продукции в термоусадочный полиэтилен. Входит в состав линий для упаковки длинномерной продукции.
Автоматическая термоусадочная линия для упаковки в полиэтиленовую пленку рулонов и длинномеров
Упаковочная линия ручная/автоматическая УМ-1 «Лайн»
Вопросы по оборудованию
Остались вопросы? напишите нам
Вторичная упаковка готовой продукции является неотъемлемой операцией в деятельности предприятий различного профиля, поскольку позволяет доставить изделия до места реализации или на предприятие заказчика в целостном и презентабельном виде, без повреждений и деформаций. Мы предлагаем эффективное решение для упаковки длинномерных товаров в полиэтиленовую термоусадочную пленку — упаковочная линия ручная/автоматическая УМ-1 «Лайн». Модульность конструкции, простота настройки и эксплуатации обуславливает широкую востребованность установки предприятиями различных отраслей промышленности. Применение комплектующих ведущих мировых производителей «Festo», «Camozzi», «Motovario» позволяет быть уверенными в надежности и безопасности эксплуатации данного оборудования.
Назначение и область применения
Упаковочная линия ручная/автоматическая УМ-1 «Лайн» предназначена для упаковки в термоусадочную полиэтиленовую пленку различных типов тары, флаконов, пачек, контейнеров. Основными заказчиками данной установки являются предприятия, выпускающие фармацевтические и ветеринарные препараты, косметические средства, пищевые продукты, химические товары.
Принцип работы
Оператор загружает продукцию в приемное окно формирующего узла. Полотно упаковочного материала оборачивается вокруг продукции, а место стыка пленки запаивается точечным сварщиком. На выходе из формируещего узла торцевой срез упаковки запаивается ручным термоножом. Одновременно с запайкой среза происходит отрезка сформированной упаковки от исходного рулона пленки. Далее упаковка по рольгангу перемещается на конвейер термотоннеля, где под действием высокой температуры (150 – 195оС) происходит усадка упаковочного материала. На выходе из термотоннеля готовая упаковка охлаждается естественным потоком воздуха на приемном рольганге. В автоматическом исполнении рабочее давление в системе создается магистральным воздухом или использованием промышленных компрессорных установок.
Основные элементы
Преимущества
Универсальность
Благодаря универсальности конструктивных элементов машина реализует упаковку изделий, выполненных из различных материалов и в любом формате.
Удобство работы
Настройка параметров работы машины осуществляется при помощи специального блока управления.
Варианты исполнения
В зависимости от требуемой производительности установка может быть выполнена как с ручным, так и с автоматическим управлением. При необходимости обеспечения рабочего давления горячего воздуха в системе машина может быть оснащена компрессором.
Безопасность
Благодаря применению высококачественных материалов и современных производственных технологий установки демонстрируют высокий уровень экологической и пожарной безопасности.
В связи с постоянной модернизацией конструкции возможны незначительные изменения внешнего вида и характеристик оборудования.
Упаковочная линия УМ-1 Лайн автоматическая
Тип линии: автоматическая
Вид упаковываемых материалов:
длинномеры (вагонка, плинтус, наличник)
Maкс. длина продукции: 6 м
Maкс. сечение упаковки: 200 х 200 мм
• Оборудование имеет модульную конструкцию
• Легко устанавливается и настраивается
• Пневматика Festo (Германия)
• Редуктора Citi (Италия)
• Оборудование изготавливается под разные габариты продукции

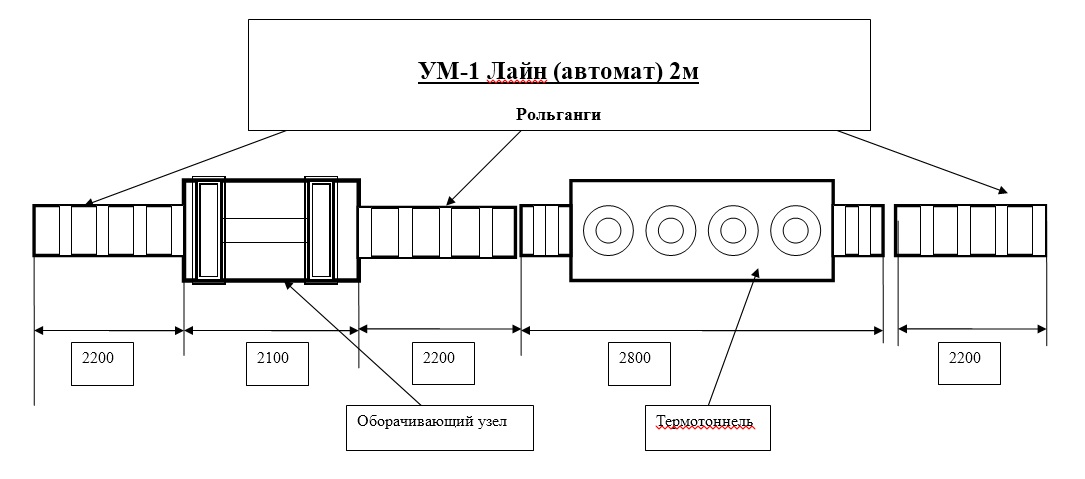

* Примечание: для УМ-1 Лайн автомат 2 м.
** Примечание: производительность зависит от габаритных размеров.
изделия и оперативности работы обслуживающего персонала.
НАЗНАЧЕНИЕ:
Предназначена для упаковки в термоусадочную полиэтиленовую (ПЭ) пленку длинномерных изделий (2; 4; 6 метров) к числу которых относятся различного вида пиломатериалы: вагонка, брус, плинтус, доска, карнизы и т.п. Оборудование имеет модульную конструкцию, просто в эксплуатации, легко устанавливается и настраивается.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Предприятия и цеха по производству погонажных изделий, столярно-строительных изделий, клееных щитов, производству мебели и другие деревообрабатывающие производства.

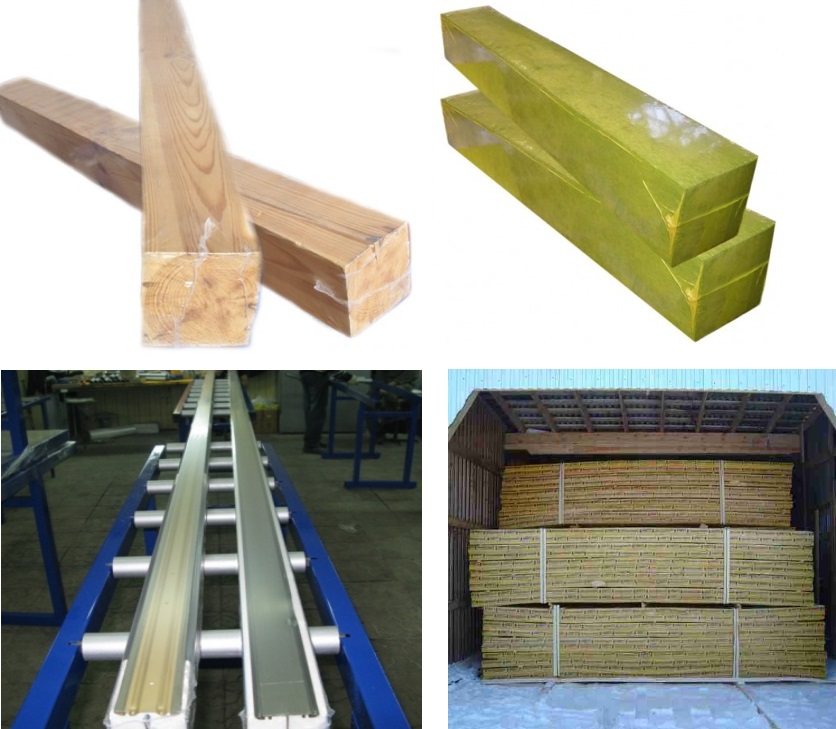

ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:
| ФОРМИРУЮЩИЙ УЗЕЛ, С АВТОПОДМОТЧИКОМ ПЛЕНКИ, ПНЕВМАТИЧЕСКИМ ТЕРМОНОЖОМ И ЗАПАЙЩИКОМ ПРОДОЛЬНОГО ШВА |
| ТЕРМОТОННЕЛЬ |
| СИСТЕМА ПОДАЮЩИХ, ПРОМЕЖУТОЧНЫХ И ПРИЕМНЫХ РОЛЬГАНГОВ |
ОБЩАЯ СХЕМА УПАКОВОЧНОГО ПРОЦЕССА:
Заготовка подается в приемное окно формирующего узла. По мере продвижения по транспортеру узла, продукция оборачивается упаковочным материалом. Полотно упаковочного материала, проходя по воротнику, сворачивается в рукав, оборачивая продукцию. Место перехлеста пленки, расположенное в нижней части упаковки, по всей длине пропаивается при помощи промышленного фена.
Упаковочная линия имеет датчики, отслеживающие начало и конец упаковки. При попадании торцевого среза упаковки в зону действия датчика, транспортеры линии останавливаются, и включается пневматический привод термоножа, запаивающего пленку на торце. Одновременно с запайкой происходит отрезка сформированной упаковки от исходного рулона пленки. Процесс полностью автоматизирован и не требует вмешательства оператора. Далее упаковка автоматически перемещается в термотоннель, где под действием температуры в 150 – 195 градусов происходит усадка упаковочного материала. На выходе из термотоннеля готовая упаковка охлаждается воздухом. При необходимости может быть установлен вентилятор для охлаждения упакованной продукции.
Упаковочная линия УМ-1 Лайн ручная
Вид упаковываемых материалов:
длинномеры (вагонка, плинтус, наличник)
Maкс. длина продукции: 6 м
Maкс. сечение упаковки: 200 х 200 мм
• Оборудование имеет модульную конструкцию
• Легко устанавливается и настраивается
• Пневматика Festo (Германия)
• Редуктора Citi (Италия)
• Оборудование изготавливается под разные габариты продукции, и переналадка на другой габарит занимает не больше 15 минут

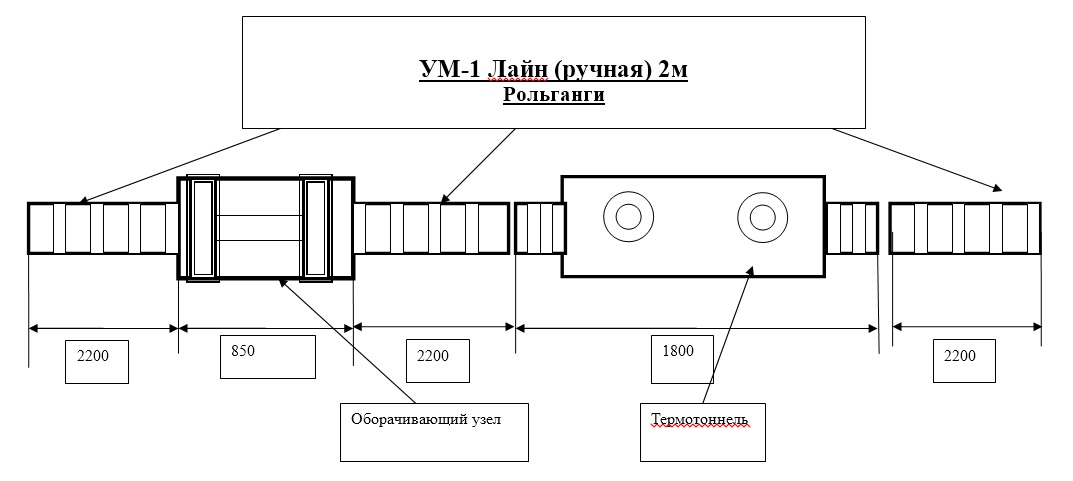

* Примечание: для УМ-1 Лайн ручная 2 м
** Примечание: производительность зависит от габаритных размеров изделия и оперативности работы обслуживающего персонала.
НАЗНАЧЕНИЕ:
Предназначена для упаковки в термоусадочную полиэтиленовую (ПЭ) пленку длинномерных изделий (2; 4; 6 метров) к числу которых относятся различного вида пиломатериалы: вагонка, брус, плинтус, доска, карнизы и т.п. Оборудование имеет модульную конструкцию, просто в эксплуатации, легко устанавливается и настраивается.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Предприятия и цеха по производству погонажных изделий, столярно-строительных изделий, клееных щитов, производству мебели и другие деревообрабатывающие производства.
ПОЛУЧАЕМЫЕ ИЗДЕЛИЯ:
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:
| ФОРМИРУЮЩИЙ УЗЕЛ, С АВТОПОДМОТЧИКОМ ПЛЕНКИ, ПНЕВМАТИЧЕСКИМ ТЕРМОНОЖОМ И ЗАПАЙЩИКОМ ПРОДОЛЬНОГО ШВА |
| ТЕРМОТОННЕЛЬ |
| СИСТЕМА ПОДАЮЩИХ, ПРОМЕЖУТОЧНЫХ И ПРИЕМНЫХ РОЛЬГАНГОВ |
ОБЩАЯ СХЕМА УПАКОВОЧНОГО ПРОЦЕССА:
Продукция: доска, брус и т. п. подается оператором в приемное окно (размеры воротника определяются) формирующего узла. При прохождении через узел, продукция оборачивается упаковочным материалом по следующей схеме: полотно упаковочного материала, проходя через воротник, сворачивается в рукав вокруг упаковки. Место перехлеста пленки, расположенное в верхней части упаковки, при необходимости, по длине пропаивается точечным сварщиком. На выходе из формируещего узла торцевой срез упаковки запаивается ручным термоножом. Одновременно с запайкой среза происходит отрезка сформированной упаковки от исходного рулона пленки.
Далее упаковка по рольгангу перемещается на конвейер термотоннеля, где под действием температуры в 150 – 195 градусов происходит усадка упаковочного материала. На выходе из термотоннеля готовая упаковка охлаждается естественным потоком воздуха на приемном рольганге. Для ускорения процесса охлаждения упаковки приемный рольганг может быть оснащен дополнительными вентиляторами.
