Упор для машины в гараж своими руками
[#Гараж] Приспособления для безопасного въезда в гараж
Очень неплохо, даже для опытных водителей, иметь в гараже устройство, не позволяющее въехать дальше, чем можно. Таких приспособлений существует немало. Рассмотрим некоторые из них.
Некоторые водители подвешивают к потолку на тонком шнуре небольшой мягкий предмет вроде теннисного мяча или, скажем, детскую игрушку. Место подвески следует выбрать с таким расчетом, чтобы при правильной постановке автомобиля предмет слегка касался лобового стекла. При этом въезжая в гараж, сигналом «стоп» послужит прикосновение предмета к стеклу.
Следующее устройство представляет собой установленный вертикально на полу тонкий подпружиненный штырь, связанный с кнопочным включателем. Автомобиль передним или задним бампером наклонит штырь, контакты включателя замкнутся, включив сигнальную лампу. По соображениям безопасности в схеме следует использовать лампу на 12 В и соответствующий источник питания (аккумуляторную батарею или трансформатор). Более продвинутые ставят в гараже электронные устройства типа электронного сторожа. Когда на одной стене стоит узконаправленый фонарик, на другой стене установлен фотоприёмник. При въезде автомобиль закроет собой свет от фонарика, включается сигнальная лампа и водителю надо остановить машину.
Самое простое, но очень эффективное приспособление представляет собой деревянный брус размером приблизительно 10X10 или 15X15 см и длиной около 2,5 м. Брус укладывают на пол поперёк гаража с таким расчетом, чтобы при упоре в него колесами автомобиль оказывался в нужном положении. Конечно, брус должен быть прикреплен к полу. Минус такого устройства, если брус длинный, то он просто мешает в гараже.
Что же предлагаю я. Опыт показал, что именно брус является самым стойким и безопасным устройством, на которое не влияет пресловутый «человеческий фактор». Чтобы брус не сильно мешал, его следует сделать из двух частей длиной 70-80 см., и разместить по движению колёс автомобиля. Да и перемещать короткие бруски значительно легче.
Крепить к полу гаража можно как с помощью анкеров, но в этом случае брус является стационарным колесоотбойником, так же можно крепить его с помощью трубок вмонтированных в пол и штырей прикрепленных к брусу.
Варианты резиновых колесоотбойников используемых в больших гаражах. Цена одного такого резинового крепления колеблется от 800 до 2000 руб.
Как сделал у себя в гараже:
Причиной которая сподвигла меня на установку колесоотбойников или упорного бруса, следующая.
Заезжая в гараж кормой, не рассчитал и въехал в тиски на верстаке, получив вот такую серьезную вмятину.
После чего был куплен брус 10х10 см, и длиной 260 см. Но он мешал мне в гараже, да и не закрепленный имел свойство сдвигаться относительно первоначального положения.

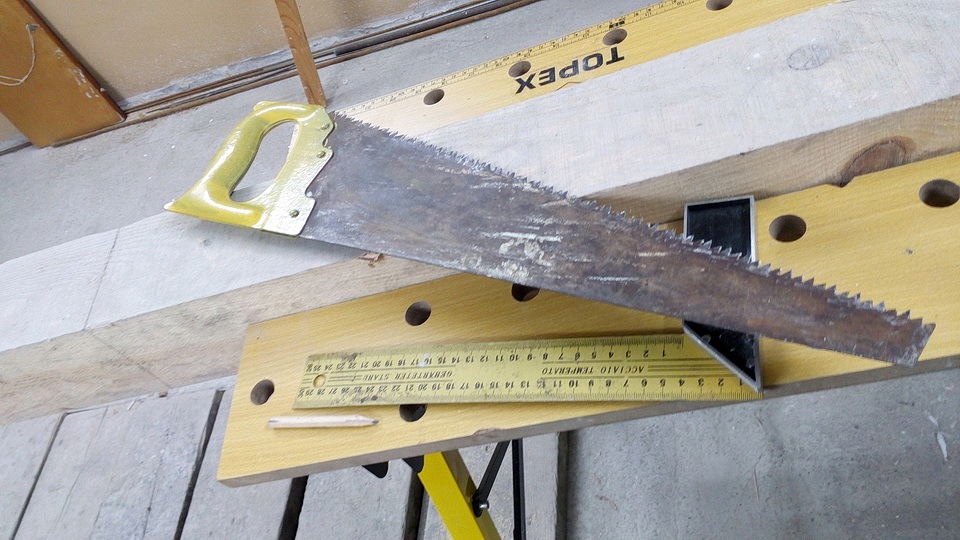

Поэтому отрезал от большого бруса 2 бруска по 70 см.

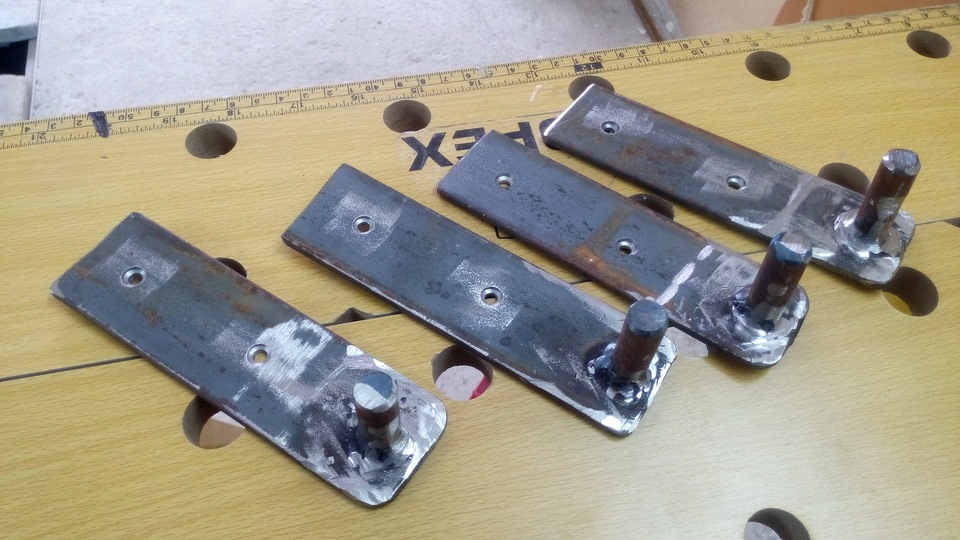

Для крепления к брусу сделал такие пластины со штырями-упорами.
Длина пластины 140 мм, высота штыря 40 мм, диаметр 12 мм.

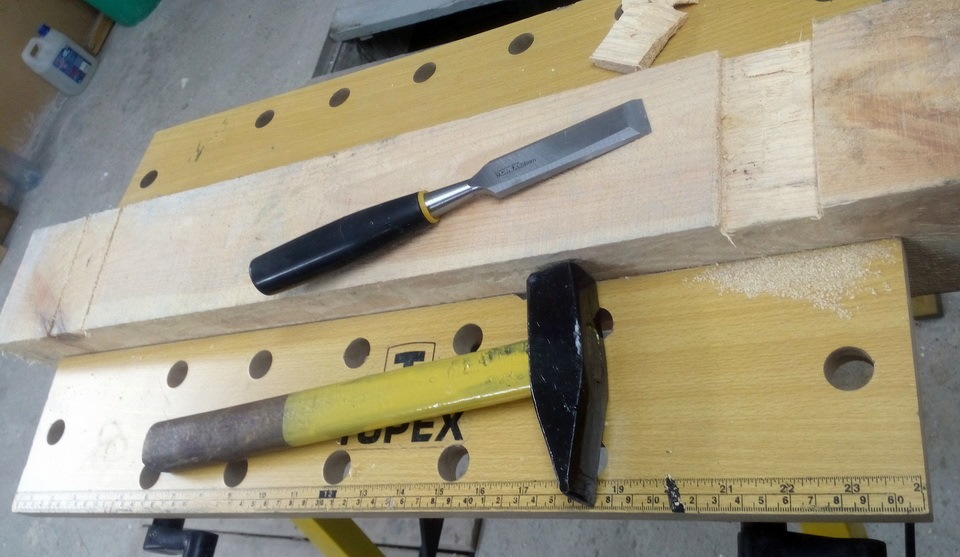

В брусе сделал ниши под пластины.

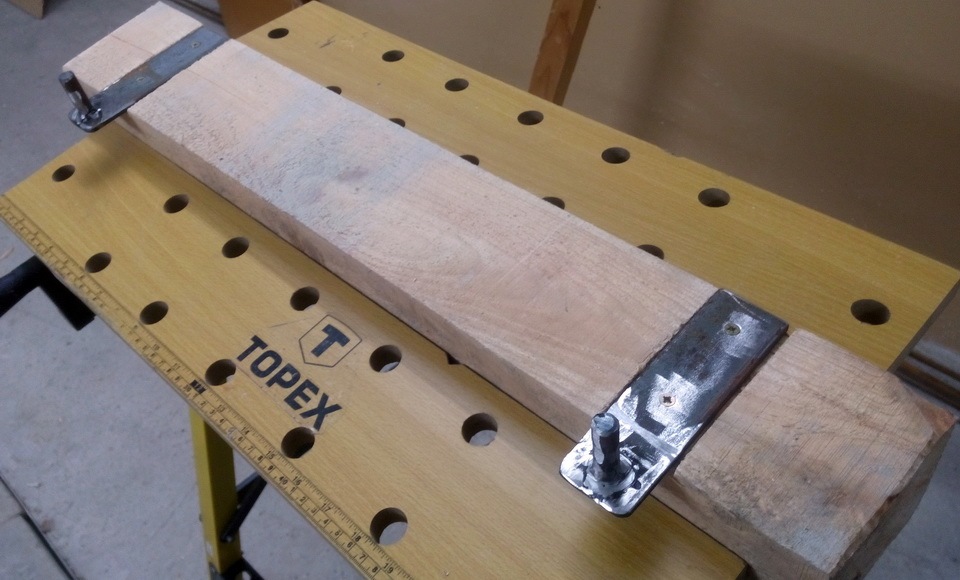

И прикрутил пластины к брускам.
Немного округлил края бруса и далее все покрыл грунтом ГФ-021.
Сначала начал готовить трубки внешним диаметром 22 мм, чтобы их поставить в отверствия.
Но зашел сосед и предложил трубки меньшего диаметра, на 16 мм. Мне они оказались как раз в пору. Как говорится, что доктор прописал)))
Высверлил в полу гаража, перпендикулярно боковой стене отверствия, с учетом, чтобы колеса автомобиля приходились на среднюю точку между этими отверстьями. Расстояние между ними равно 500 мм, как и расстояние 500 мм между штырями на брусе.
[#Гараж] Сделал и установил простейший упор для ворот гаража.
Констатирую. Проблема с удержанием в открытом состоянии створок ворот гаража существует! Решение ее каждый находит по своему, кто досточками подпирает, кто привязывает или цепляет за что-то. Проводя поиск таких решений в интернете увидел достаточно много вариантов, Но практически все они используют пружины, некоторые устройства требуют станочной обработки. Увы, всего этого я лишен, поэтому попытался извернуться с помощью доступного материала имеемого в хозяйстве. Это алюминиевой трубки, болта, двух шайб и двух гаек. И еще просверлил два отверствия.
В работе упора используются естественные силы природы сила тяжести и движение руки по подъему упора)))) Все достаточно просто.
Сегодня у нас достаточно свежий ветер, поэтому конструкция прошла сразу же и испытания. Сдаточный акт подписан, утвержден. О чем и повествую здесь)))
Видео работы упора.
Когда написал в БЖ о сделанном упоре, то камрад Galaxy-2007 порекомендовал сделать так, чтобы при закрытии створки ворот упор падал в гараже, и при последующем открытии не надо было его снимать с крепления. Идея мне понравилась, и вот ее я и реализовал, изменив угол наклона трубки упора в убранном положении выведя крепление упора несколько дальше от створки ворот.
Приварил пластинку и вынес крепление упора немного дальше от дверей. Теперь в убранном положении нет необходимости как-то закреплять упор, он держится за счет силы тяжести.
При этом, если створку ворот закрыть несколько сильней обычного, то упор падает уже в гараже.
Металл как всегда покрыл преобразователем ржавчины, а сверху уже грунтовкой.
Покраску ворот планирую после их утепления.
Вот теперь получился по настоящему простой упор, легкий в эксплуатации и изготовлении.
Как такое же решение сделал в другом гараже, читать по ссылке: Откидной упор на ворота
Приспособления для безопасного въезда в гараж
Очень неплохо, даже для опытных водителей, иметь в гараже устройство, не позволяющее въехать в гараж дальше, чем можно. Таких приспособлений существует немало. Рассмотрим некоторые из них.
Некоторые водители подвешивают к потолку на тонком шнуре небольшой мягкий предмет вроде теннисного мяча или, скажем, детскую игрушку. Место подвески следует выбрать с таким расчетом, чтобы при правильной постановке автомобиля предмет слегка касался лобового стекла. При этом въезжая в гараж, сигналом «стоп» послужит прикосновение предмета к стеклу.
Следующее устройство представляет собой установленный вертикально на полу тонкий подпружиненный штырь, связанный с кнопочным включателем. Автомобиль передним или задним бампером наклонит штырь, контакты включателя замкнутся, включив сигнальную лампу. По соображениям безопасности в схеме следует использовать лампу на 12 В и соответствующий источник питания (аккумуляторную батарею или трансформатор). Более продвинутые ставят в гараже электронные устройства типа электронного сторожа. Когда на одной стене стоит узконаправленый фонарик, на другой стене установлен фотоприёмник. При въезде автомобиль закроет собой свет от фонарика, включается сигнальная лампа и водителю надо остановить машину.
Самое простое, но очень эффективное приспособление представляет собой деревянный брус размером приблизительно 10X10 или 15X15 см и длиной около 2,5 м. Брус укладывают на пол поперёк гаража с таким расчетом, чтобы при упоре в него колесами автомобиль оказывался в нужном положении. Конечно, брус должен быть прикреплен к полу. Минус такого устройства, если брус длинный, то он просто мешает в гараже.
Что же предлагаю я. Опыт показал, что именно брус является самым стойким и безопасным устройством, на которое не влияет пресловутый «человеческий фактор». Чтобы брус не сильно мешал, его следует сделать из двух частей длиной 70-80 см., и разместить по движению колёс автомобиля. Да и перемещать короткие бруски значительно легче.
Крепить к полу гаража можно как с помощью анкеров, но в этом случае брус является стационарным колесоотбойником, так же можно крепить его с помощью трубок вмонтированных в пол и штырей прикрепленных к брусу.
Варианты резиновых отбойников используемых в больших гаражах и стоянках.
Цена одного такого резинового крепления колеблется от 800 до 2000 руб.
Причиной которая сподвигла меня на установку отбойников или упорного бруса, следующая: Заезжая в гараж кормой, не рассчитал и въехал в тиски на верстаке, получив серьезную вмятину в задней двери. Поэтому впредь решил себя обезопасить. Ставить резиновые отбойники дорого, пришлось соображать как снизить себестоимость. Самым доступным решением стало использование деревянного бруса 10х10 см., длиной 260 см. Но он мешал мне в гараже, да и не закрепленный имел свойство сдвигаться относительно первоначального положения. Начал искать решение проблемы. Решил отрезать от большого бруса 2 бруска по 70 см.
Так как брус должен надежно крепиться к полу и в то же время быть легкосъемным, так же чтобы была возможность изменять положение бруса в гараже, то придумал вот такой вариант со штырями упирающимися в трубки в полу. Что-то типа «Папа-Мама». Для этого сделал пластины со штырями-упорами. Длина пластины 140 мм, толщина 4 мм, высота штыря 40 мм, диаметр 12 мм.
В брусе сделал ниши под пластины, чтобы они были вровень с поверхностью бруска.
Прикрутил пластины к брускам 50 мм винтами.
Немного округлил верхний край бруса, далее всё покрыл грунтом ГФ-021.
Для отверстий в полу использовал 16 мм. трубки. Для которых высверлил в полу гаража, перпендикулярно боковой стене отверствия, с учетом, чтобы колеса автомобиля приходились на среднюю точку между этими отверстьями. Расстояние между ними равно 500 мм, как и расстояние 500 мм между штырями на брусе.
Осталось просто вставить крепления брусков в трубки.
Вот так выглядят упоры с машиной.

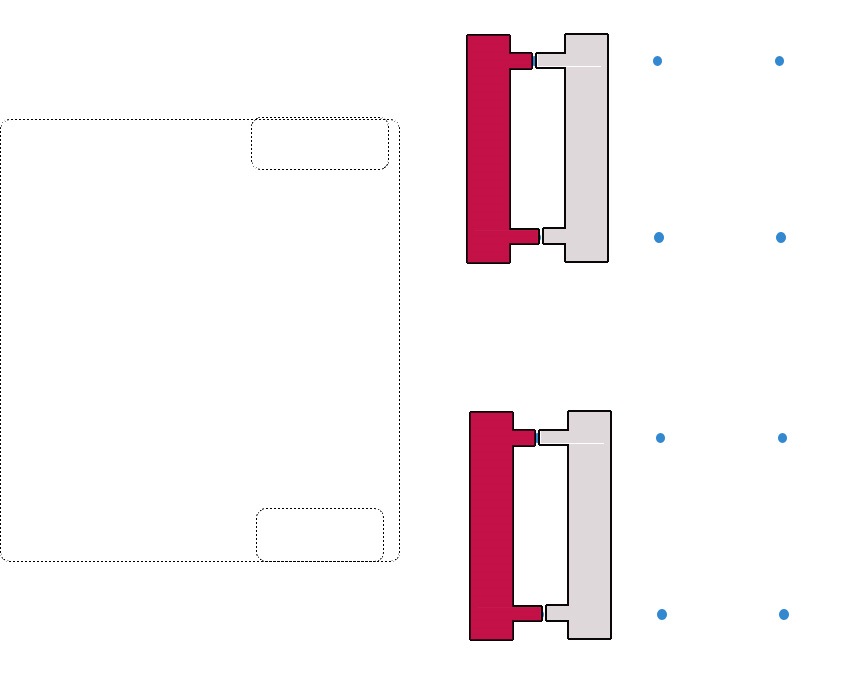

Вынос штырей упора за край бруса, позволяет решить проблему внутригаражного маневра таким упором. За счет разворота бруса легко регулировать глубину ограничения въезда автомобиля. Возможна подготовка нескольких отверстий в полу, для переустановки упорных брусков.

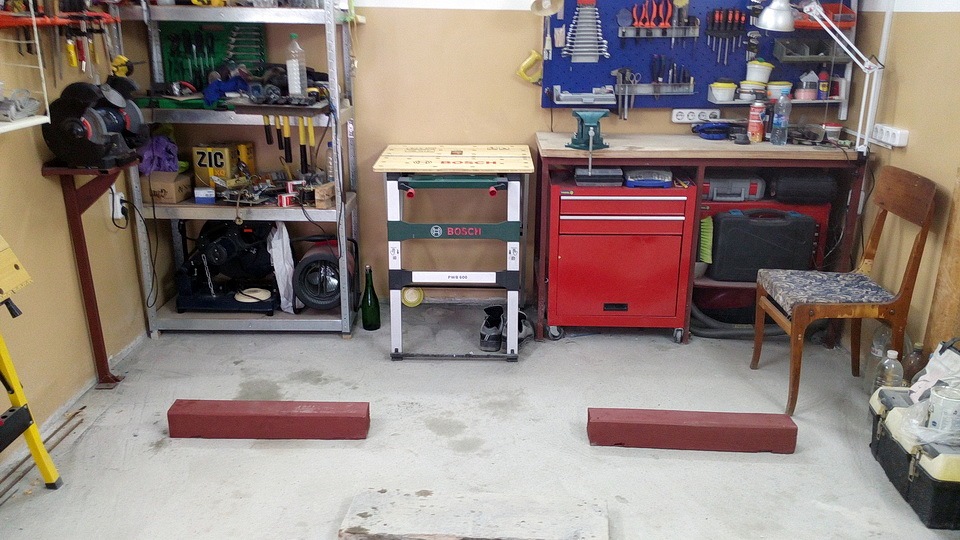

Ну и как появилась возможность, то покрасил упоры в сигнальную разметку.
Как сделать подставку под автомобиль своими руками?
Виды подставок
Страховочные подставки под автомобиль, которые делают своими руками, бывают нескольких типов. Они делятся на регулируемые и нерегулируемые. Подпорки отличаются материалом, из которого они сделаны.
Страховочные подставки под автомобиль
Подставка из дерева под автомобиль своими руками – самый простой вид треноги. Она обычно нерегулируемая, но обладает достаточной надежностью. Часто делают или покупают и подпорки из металла. Они обычно регулируются и подходят как для легковых, так и для грузовых авто.
Нерегулируемые
Нерегулируемые треноги дешевые. Такая подставка под авто из дерева своими руками выполняется очень быстро. Изготавливают их и из других материалов.
Регулируемые
Регулируемые подставки под машину, покупные и сделанные своими руками, оснащены механизмом, позволяющим менять высоту поднятия. Это очень удобно в работе. Но готовые устройства стоят дорого. А сделать их сложнее, чем обычные подпорки. Для изготовления применяют металл или железо и дерево.
Регулируемые подставки под машину
Такие подпорки используют в гаражных автомастерских. Можно применять их и для ремонта своего авто, если работы сложные.
Алгоритм изготовления подставки под машину
Подставка под машину может выполняться из дерева, металла и иных материалов. Схем и чертежей для её изготовления сейчас немало в Интернете. Поэтому чертить их самим необязательно. Проще всего выполнить нерегулируемую подпорку, но она имеет немало недостатков.
Поэтому рассмотрим процесс изготовления регулируемой подпорки. Кроме того, зная, как сделать её, создать более примитивную конструкцию будет намного легче. Тем более, что для этого не потребуются навыки работы со сваркой.
Для постройки изделия потребуются следующие материалы и инструменты:
Порядок выполнения работы:
Такое изделие обладает достаточной прочностью и надёжностью. Оно легко выдерживает машины даже с очень большой массой. Поэтому его можно использовать при ремонте небольших грузовичков, микроавтобусов или тяжёлых внедорожников либо кроссоверов.
Подставку можно покрасить или нанести на неё иное покрытие. Это придаст ей эстетичный вид и защитит от коррозии.
Если Вы ремонтируете только свою машину и выполняете лишь мелкий ремонт, можно обойтись простой деревянной конструкцией. Она делается намного быстрее и подходит тем, кто не владеет сварочным аппаратом.
Конструкция
Подставка под машину своими руками или покупная имеет простую конструкцию. Она оснащена треногой для установки на пол, креплением, которое удерживает авто за пороги. Иногда оборудуется механизмом регулировки по высоте. Но этот подъемник не применяется вместо домкрата. Поэтому автомобиль сначала поднимают домкратом, а потом уже используют подпорки.
Подставка под машину своими руками
Подставки под автомобиль для ремонта своими руками чертежи
Изготовление страховочной опоры под автомобиль своими руками
Всем Привет. Попросили меня сделать ремонтную подставку для машины. Пересмотрев все возможные варианты, оптимальным для себя выбрал подставки под авто Jack Stands (WEB). Перевел размеры, попробовал, вот, что получилось.
Профиль 50*25*2мм, труба 30 и 40мм. Одна в одну не входят, токарь решил эту проблему. Верхняя опора 100*60*10мм. Боковые упоры, нижняя стяжка и опорные лапки из полосы 25 и 50мм. Угол в 60 градусов относительно поверхности. Расстояние между отверстиями произвольно, приблизительно 30-40мм. Болт каленый М12.
Покраска с краскопульта, краска ПФ-115.
Цепочка самая маленькая со строительного магазина. Высота подставки от 300мм. Монтаж резинки на основание взял на себя заказчик.
Поддомкратил машину — подопри ее!
Страховочные стойки, которые оберегают поддомкраченный автомобиль от случайного падения, в гаражах называют просто подставками. Их мы испытали на профпригодность.
Сравнили восемь стоек-подставок, различных по конструкции, характеристикам и цене.
Лучшие страховочные стойки: выбор экспертов «За рулем» Лучшие страховочные стойки: выбор экспертов «За рулем»
Сравнили восемь стоек-подставок, различных по конструкции, характеристикам и цене.
Опоры для автомобиля своими руками
Изготовление страховочной опоры под автомобиль своими руками
Всем Привет. Попросили меня сделать ремонтную подставку для машины. Пересмотрев все возможные варианты, оптимальным для себя выбрал подставки под авто Jack Stands (WEB). Перевел размеры, попробовал, вот, что получилось.
Профиль 50*25*2мм, труба 30 и 40мм. Одна в одну не входят, токарь решил эту проблему. Верхняя опора 100*60*10мм. Боковые упоры, нижняя стяжка и опорные лапки из полосы 25 и 50мм. Угол в 60 градусов относительно поверхности. Расстояние между отверстиями произвольно, приблизительно 30-40мм. Болт каленый М12.
Покраска с краскопульта, краска ПФ-115.
Цепочка самая маленькая со строительного магазина. Высота подставки от 300мм. Монтаж резинки на основание взял на себя заказчик.
Основные этапы работ
Сначала делаем U-образную опорную «пятку» подставки под нижний рычаг автомобиля — для этого болгаркой разрезаем вдоль кусок толстостенной трубы подходящего диаметра. В профильных трубах сверлим по шесть сквозных отверстий. Из стального прутка отрезаем два отрезка, которые сгибаем в крючки.
Эти крючки будут фиксировать высоту самодельной стойки-подставки. Затем профильную трубу большего диаметра привариваем к металлической пластине — «подошве» конструкции. Далее с одной стороны профиля нужно приварить стальной пруток под углом, а к другой — короткий профиль 20х20 мм и отрезок круглой трубы.
U-образная опорная «пятка» приваривается ко второй профильной трубе, которая является подвижной. Затем зачищаем все детали от ржавчины и шлака, красим и собираем стойку для авто. Она устанавливается под днищем немного под углом, и чтобы приподнять машину, на нее нужно просто наехать.
Страховочная подставка из колесного диска для авто
Всем привет, в этой статье хочу рассказать, как можно сделать полезную поделку, а именно страховочную подставку для автомобиля из простого, ненужного, колесного диска.
Итак, берём автомобильный диск и отрезаем болгаркой переднее ребро, из фото я думаю будет более понятней какое именно))).
Также нам потребуется квадратный профиль размером 60х60 и 50х50. Отрезаем от одного и другого профиля по 25 см, затем нужно насверлить отверстий.
В профиле 60х60 отступаем от края сантиметра 2 — 3 и сверлим отверстие диаметром 15 мм, диаметр отверстия я подбирал под болт, болт подойдет практически любой, главное чтоб длина была больше 6 см.
В профиле 50х50 сверлим отверстия через каждые 3 см, можно чаще, можно реже, тут особой привязке к размеру нет, а сверлим так как вам будет удобней.
Теперь в нашем диске нужно проделать квадратное отверстие в середине, под размер нашего профиля 60х60. Прикладываем, размечаем и болгаркой вырезаем.
Далее, в вырезанное, квадратное отверстие вставляем наш профиль, вставляем пока он не упрётся в стол, на фото будет понятней и только после этого обвариваем вокруг.
С одной стороны профиля 50х50 я приварил шкив, чтобы была площадка для упора автомобиля.
К болту приварил цепь, а саму цепь прикрутил к диску, это чтобы болт никуда не делся ))).
Что бы подставка имела вид покрасил ее из баллончика, сперва конечно же загрунтовал.
Вот такая получилась полезная, а самое главное нужная подделка. Теперь можно лезть под машину не опасаясь.
Инструкция по изготовлению
Подставка под машину своими руками делается из металлических водопроводных и иных труб. Она очень надежна и позволяет регулировать высоту. Для изготовления потребуются следующие материалы:
Инструкция по изготовлению
Подставка под машину своими руками делается так:
После сборки подпорку можно покрасить или покрыть иными материалами. Она легко выдержит легковую машину и небольшой грузовичок или внедорожник.
Подставки под авто (оно же Jack Stands) (WEB).
Продолжаем наполнять блог сообщества интересностями.
В этот раз покажу стойки, послужившие прототипом для моей конструкции, которая вот уже как полгода напилена и ждет сборки. Впечатлялся я работой Алана Кэмби, стойки у него получились реально надежные и продуманные до мелочей. И, что немаловажно, сделаны с любовью и прямыми руками 🙂
Описание:
Основа конструкции — шпильки с резьбой 1.5″ ASME. По русски это упорная резьба, как в ходовых винтах станков и тисков. Для своих стоек я планирую использовать именно что винты от слесарных тисков в комплекте с родными гайками, мне отец подарил три комплекта.
Обратите внимание на конструкцию опорной пластины — у нее по бокам поворотные упоры. То есть можно получить стойку либо с ограничителями на опорной пластине, либо гладкую. Переставляются ограничители простым ослаблением болтов, весьма удобно и практично!
Верхняя опорная пластина имеет размеры 2,5х4х1″, центральная направляющая труба 1,75″ и ноги из профтрубы 1х2х0.12″. Лапы из стального листа толщиной 0,34″ и диаметром 3-1/4″.
Угол между ногами и центральной трубой — 60 градусов.
Автор делал две пары стоек, одну длиной 13-21″, вторую 19-31″, так что на фотках могут попадаться экземпляры из разных комплектов.
Думаю данного описания исчерпывающе хватает для повторения конструкции при желании? 🙂
