Уравнение движения машины в дифференциальной форме

iSopromat.ru

Для установления истинного закона движения, уравнение энергетического баланса механизма записывается в дифференциальной форме, которое в данном случае носит название уравнения движения машины.

Дальнейшее решение задачи осуществляется интегрированием уравнения движения машины:

Из-за несоответствия характеристики двигателя и приведенного момента происходит отклонение истинного закона движения главного звена от первоначально заданного, происходят колебания угловой скорости.

Эти колебания оцениваются коэффициентом неравномерности хода. Коэффициент неравномерности хода определяется для цикла установившегося движения, обычно обозначается δ и определяется следующей формулой:

Опыт эксплуатации машин показывает, что на качество работы машины в большей степени влияет величина колебаний скорости главного звена, а не закон, по которому эти колебания происходят.

Поэтому решение задачи обычно сводится к определению коэффициента неравномерности хода δ, после чего он сравнивается с допустимой величиной [ δ ] для данного типа машин. Решение уравнения движения машины (интегрирование) и определение коэффициента неравномерности хода обычно производят графическими методами.

Если коэффициент неравномерности хода окажется больше допустимого для данного типа машин, то необходимо отрегулировать ход машины, т.к. колебания скорости вызывают дополнительные динамические нагрузки на детали машин, а также ухудшают рабочий процесс машины. Простейшим способом регулирования хода машины является постановка маховика.

Маховик – это обычно колесо, имеющее массивный обод. Обладая значительной массой, маховик играет роль аккумулятора кинетической энергии. При избытке энергии у двигателя (когда момент двигателя больше приведенного момента) маховик накапливает эту энергию, при недостатке – отдает ранее накопленную энергию механизму. За счет этого происходит уменьшение колебаний скорости главного звена.

Чем больше масса и скорость маховика, тем меньше коэффициент неравномерности хода. С целью уменьшения массы маховика целесообразно ставить его на наиболее быстро вращающееся звено.

Уважаемые студенты!
На нашем сайте можно получить помощь по техническим и другим предметам:
✔ Решение задач и контрольных
✔ Выполнение учебных работ
✔ Помощь на экзаменах

Источник

Звено приведения движется поступательно

Дата добавления: 2013-12-23 ; просмотров: 1090 ; Нарушение авторских прав

Уравнения движения машины в дифференциальной форме

Дифференциальные уравнения движения машины можно получить путем использования методов приведения сил и масс.

Запишем теорему об изменении кинетической энергии системы материальных тел на бесконечно малом перемещении

,

где А – работа всех внешних сил, реально действующих в машине;

Т – кинетическая энергия всех звеньев машины.

На бесконечно малом перемещении работа сил бесконечно малая величина и изменение кинетической энергии также бесконечно мало. Разделим обе части уравнения на бесконечно малую величину dt:

, ,

где — мгновенная мощность всех сил, действующих на звенья механизма.

Метод приведения масс и сил позволяет нам выразить N и Т машины через приведенную массу и приведенную силу. Тогда теорема об изменении кинетической энергии запишется в следующем виде:

.

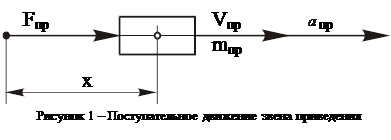

Рассмотрим случай поступательного движущегося звена приведения (материальной точки). В этом случае вся система может быть представлена материальной точкой, движущейся со скоростью V_пр и ускорением _пр под действием силы F_пр и имеющей массу m_пр (рисунок 1). Тогда мощность звена приведения:

,

а его кинетическая энергия

.

Тогда уравнение движения машины может быть записано в следующем виде:

.

В правой части уравнения мы имеем производную от произведения двух переменных величин и . Как правило , и . Возьмем производную от произведения двух переменных величин m_пр и V_пр по времени t:

,

здесь — ускорение материальной точки.

Разделим и умножим первый член правой части полученного равенства на бесконечно малую величину dS_пр – перемещение материальной точки приведения.

,

здесь — скорость материальной точки приведения.

Подставим полученное выражение в исходное уравнение

.

Сократим левую и правую части уравнения на Vпр

|5|

Если m_пр=const, т. е. приведенная масса точки приведения не зависит от времени или положения механизма, то и тогда уравнение |5| принимает вид дифференциального

Источник

Уравнение движения машины в дифференциальной форме.

Продифференцируем полученное выше уравнение по обобщенной координате

После подстановки получим

уравнение движения машины в дифференциальной форме.

Из этого уравнения после преобразований

получим формулу для расчета углового ускорения звена приведения.

Для механических систем в которых приведенный момент не зависит от положения звеньев механизма.

Определение параметров машины (приведение сил и масс).

Рассмотрим изображенную на рис. 6.1 механическую систему и ее динамическую модель. Запишем для них уравнение изменения кинетической энергии. Кинетическая энергия:

Суммарная работа внешних сил:

Из уравнения для левых частей получаем формулу для определения приведенного суммарного момента инерции машины

Из уравнения для правых частей получаем формулу для определения приведенного суммарного момента машины

Механические характеристики машин.

Механической характеристикой машины называется зависимость силы или момента на выходном валу или рабочем органе машины от скорости или перемещения точки или звена ее приложения.

Рассмотрим примеры механических характеристик различных машин.

o Статическая характеристика асинхронного двигателя, выражающая зависимость нагрузки от скольжения, определяется формулой Клосса

· Уравнение статической характеристики для двигателя постоянного тока с независимым возбуждением

· В электрических параметрах характеристика записывается в следующем виде

1. Определение сил веса G_i = m_i ×g.

2.Определение кинематических передаточных функций.

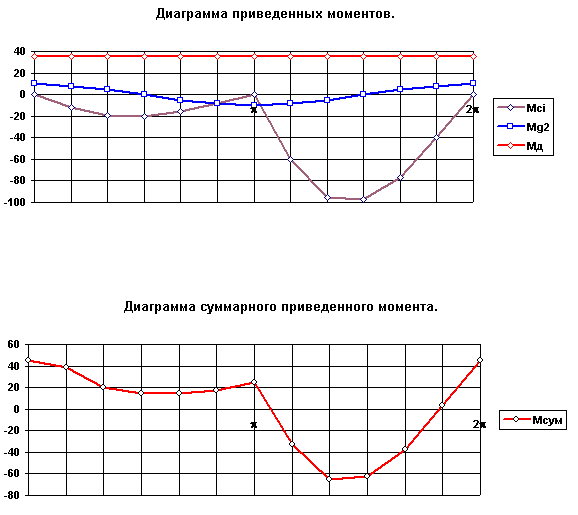

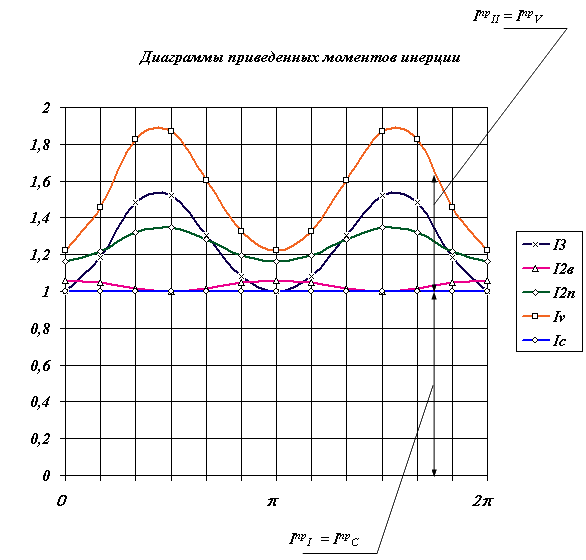

По этим формулам строятся цикловые диаграммы передаточных функций для рассматриваемого механизма ( см. рис. 6.10 ).

3. Определение суммарного приведенного момента М пр _å

Рис. 6.12

Лекция 7

Режимы движения машины.

В зависимости от того какую работу совершают внешние силы за цикл движения машины различают три режима движения: разгон, торможение и установившееся движение. Циклом называют период времени или период изменения обобщенной координаты через который все параметры системы принимают первоначальные значения.

Для динамической модели в конечном положении

Таким образом при остановке с мягким ударом необходимо выполнить условие

при безударной установке и фиксации объекта в конечном положении нужно выполнить одновременно два условия

Источник

Уравнение движения машины в дифференциальной форме

Динамическая модель машинного агрегата.

Уравнения движения динамической модели

Уравнение движения динамической модели в интегральной форме.

Запишем для динамической модели теорему о изменении кинетической энергии

где

и уравнение движения динамической модели в интегральной или энергетической форме

Из этого уравнения после преобразований

получим формулу для расчета угловой скорости звена приведения.

Для машин работающих в режиме пуск-останов

формула принимает вид

Уравнение движения динамической модели в дифференциальной форме.

Продифференцируем полученное выше уравнение по обобщенной координате

где

После подстановки получим

уравнение движения динамической модели в дифференциальной форме.

Из этого уравнения после преобразований

получим формулу для расчета углового ускорения звена приведения.

Для механических систем в которых приведенный момент не зависит от положения звеньев механизма.

для левых частей

для правых частей

Из уравнения для левых частей получаем формулу для определения приведенного суммарного момента инерции динамической модели

Из уравнения для правых частей получаем формулу для определения приведенного суммарного момента динамической модели

Механические характеристики машин.

Механической характеристикой машины называется зависимость силы или момента на выходном валу или рабочем органе машины от скорости или перемещения точки или звена ее приложения.

Уравнение статической характеристики для двигателя постоянного тока с независимым возбуждением

В электрических параметрах характеристика записывается в следующем виде

Механические характеристики определяют внешние силы и моменты, действующие на входные и выходные звенья, рассматриваемой механической системы со стороны взаимодействующих с ней внешних систем и окружающей среды. Характеристики определяются экспериментально, по результатам экспериментов получают регрессионные эмпирические модели, которые в дальнейшем используются при проведении динамических расчетов машин и механизмов.

Пример на определение параметров динамической модели (на приведение сил и масс ).

1. Определение сил веса G i = m i × g.

2.Определение кинематических передаточных функций.

Передаточные функции:

По этим формулам строятся цикловые диаграммы передаточных функций для рассматриваемого механизма ( см. рис. 6.10 ).

3. Определение суммарного приведенного момента М пр _å

Источник

Уравнение движения машины.

Для составления уравнения движения машины может быть использована теорема об изменении кинетической энергии:

где dT – изменение кинетической энергии машины,

dA – cумма работ всех внешних сил на бесконечно малом перемещении. Применительно к динамической модели машины это уравнение можно записать:

d ) = M_прdj.

J_пр + = М_пр. (15.9)

Таким образом, движение машины описывается дифференциальным уравнением, которое обычно не имеет общего аналитического решения.

Оно может быть решено лишь в некоторых частных случаях, либо приближенно при определенных упрощающих допущениях. В первую очередь это зависит от режима работы агрегата.

Основные режимы работы машинного агрегата.

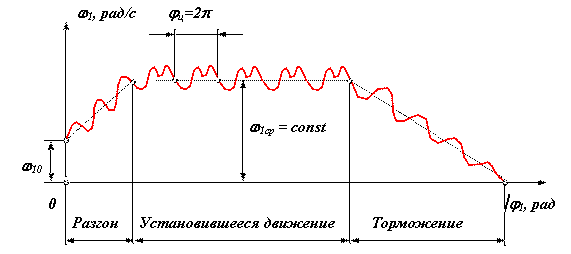

Процесс движения машины в общем случае состоит из трёх фаз:
