Usb розетка в автомобиль вместо прикуривателя
USB розетка с быстрой зарядкой вместо штатного прикуривателя
Так уж получается, что в моих БЖ записи идут в основном про Лачетти. Этому есть много объяснений, но основное — мне просто очень нравится возиться именно с Лачиком!
Сегодняшняя запись о доработке в салоне, которая привносит комфорт в машину.
Я не курящий, поэтому прикуриватель мне вообще не нужен и я давно хотел вместо него чего нибудь замутить и вот ретроградный Меркурий в зените, звёзды стали в определенной последовательности и я нашел на ОЛХ розетку, которую очень давно искал.
Первые розетки такого типа были под два USB разъема на 1 и 2 Ампера. И питание на ней было постоянным.
С тех пор прошло немного времени, но розетки очень сильно эволюционировали и именно такую — красивую, мощную и современную я и нашел.
Что меня привлекло — два разъема, USB с поддержкой QuickCharge 3.0 и Type-C с поддержкой Power Delivery. Ну и самое главное — наличие кнопки, отключающей розетку. Силу тока замерять было нечем, но мой Google Pixel распознал быструю зарядку через Type-C разъем, а это значит что розетка соответствует параметрам родного зарядного устройства.
Установка несложная — необходимо демонтировать прикуриватель и немного расширить отверстие, снять буквально пол-милиметра по кругу. Розетка становится как влитая и гайка зажимает её намертво.
Дольше возился с подключением — места мало, очень неудобно.
Для подключения я разделил кусачками родной разъем надвое, пластиковую оболочку не снимал, просто обмотал изолентой. Плюсовой контакт в родном разъеме немного уже чем минусовой. Поэтому на розетке пришлось плюсовой контакт немного обкусить бокорезами по краям.
Поставил, подключил — результат превзошел все ожидания! Да, ещё — эффекта памяти у розетки нет, если она была включена и Вы выключили зажигание и вынули ключ, со следующим включением на первую позицию розетка не включится, её надо принудительно включать кнопочкой.
USB розетка вместо прикуривателя
Давно ещё пришла вот такая розеточка с Алиэкспресс:
Дальше все оказалось достаточно просто, ничего не пришлось резать и колхозить. На нашей розетке имеются два промаркированных контакта + и —
У разъема прикуривателя 3 контакта:
нижний (с черным проводом) — общая масса
средний (с красно-синим проводом) — плюс на сам прикуриватель
верхний (с белым проводом) — плюс на подсветку прикуривателя, поступает только при вкл. габаритов
Насчет цвета проводов на 100% не могу быть уверен, у меня там были накручены какие-то скрутки от предыдущего владельца, но все легко находится опытным путем.
Аккуратно отжал язычки и вытащил контакты, подключил их напрямую к розетке (на + розетки постоянный + от разъема прикуривателя):
Ну и конечно же при установке случайно задел минусовой провод плюсовым и спалил предохранитель:)
Так что не повторяйте моих ошибок и при работе с электрикой как минимум выключайте потребитель и зажигание, а в идеале скидывайте клемму с АКБ:)
Лада 2114 2010, двигатель бензиновый 1.6 л., 81 л. с., передний привод, механическая коробка передач — электроника
Машины в продаже
Комментарии 14
Тоже взял такую же, только с оранжевой подсветкой и врезал справа от пепельницы. Удобная штука в машине, особенно когда телефон ставишь в роли навигатора.
Я еще добавил кнопку-выключатель, т.к. плюс завел на постоянку, чтобы можно было пользоваться в любое время независимо от замка зажигания, габаритов и т.п.
У меня она до сих пор от постоянного плюса работает, хочу сделать включение от зажигания через реле ну и поставить дополнительную розетку, например вместо заглушки патрона подкапотной лампы
Да думаю можно с основной проводки под прикуриватель развести на USB розетку и удаленный прикуриватель.
Значит подсветка будет все время светиться, надеюсь на акб это плохо не отразится, ток потребления не большой же идет на подсветку.
Момент с подсветкой я не учёл, думал что как на иномарках, только при включенном зажигании питание на прикуриватель подается:) Но там скорее всего диодик маленький стоит, который меньше стандартной лампочки подсветки потребляет.
А вариант с кнопкой выглядит вполне интересным, не оставлять же действительно розетку всегда включенной.
С кнопкой лучше, но не хочется эти кнопки на панель ставить, уже нету свободных мест.
USB розетка вместо прикуривателя.
Приветствую всех SpectraВодов. Тема ништяков с Алика продолжается.

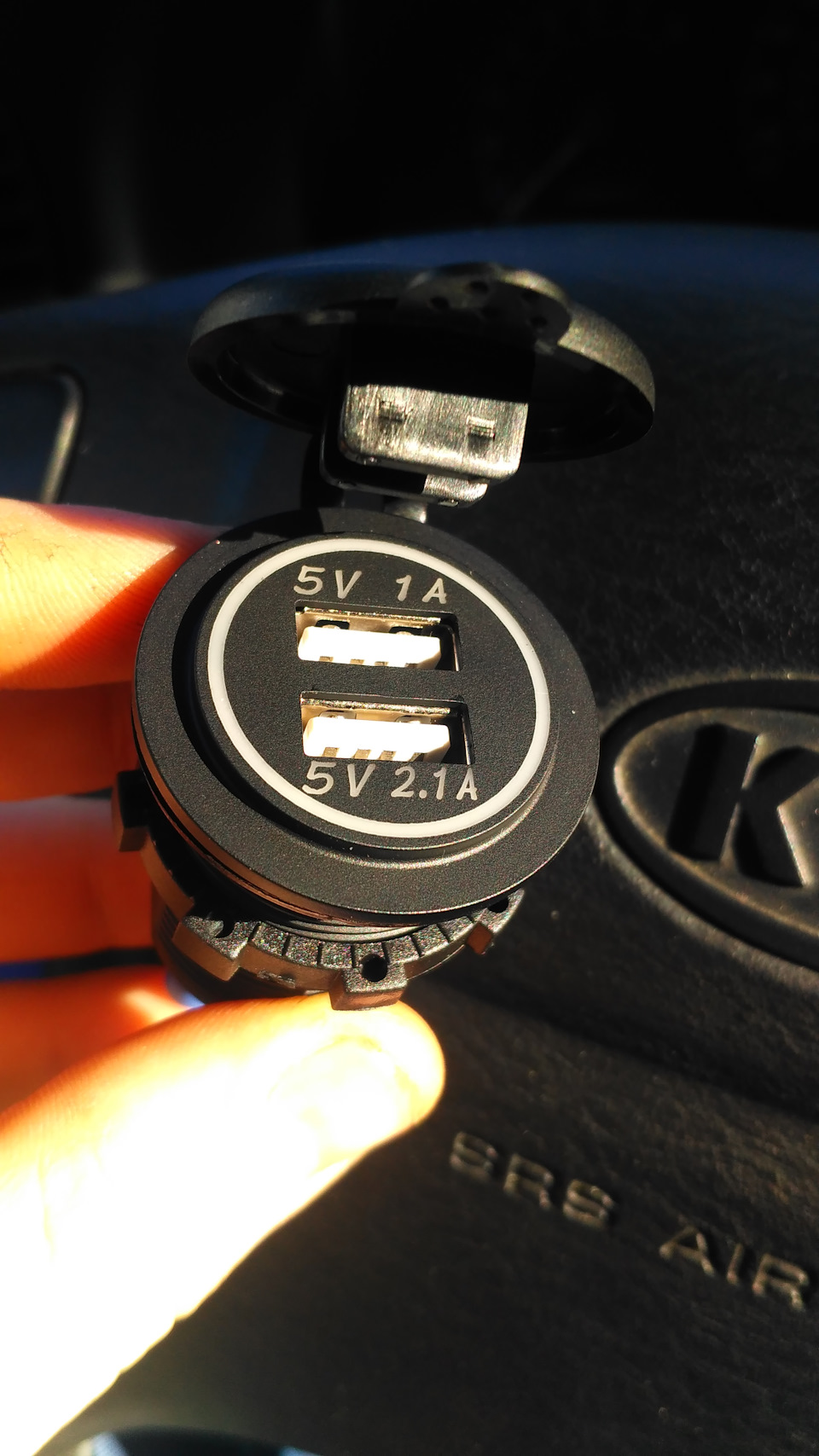

Заказал я USB розетку вот ссылка:ru.aliexpress.com/item/R1…=2114.13010608.0.0.veNmWy
Ставить решил вместо прикуривателя так как я не курю и приккуриватель мне не нужен!
Процесс установки не сложный. снимаем накладку панели.
убираем накладку в сторону. панельку прикуривателя я не снимал вытаскивал прикуриватель на месте, тяжело но возможно.

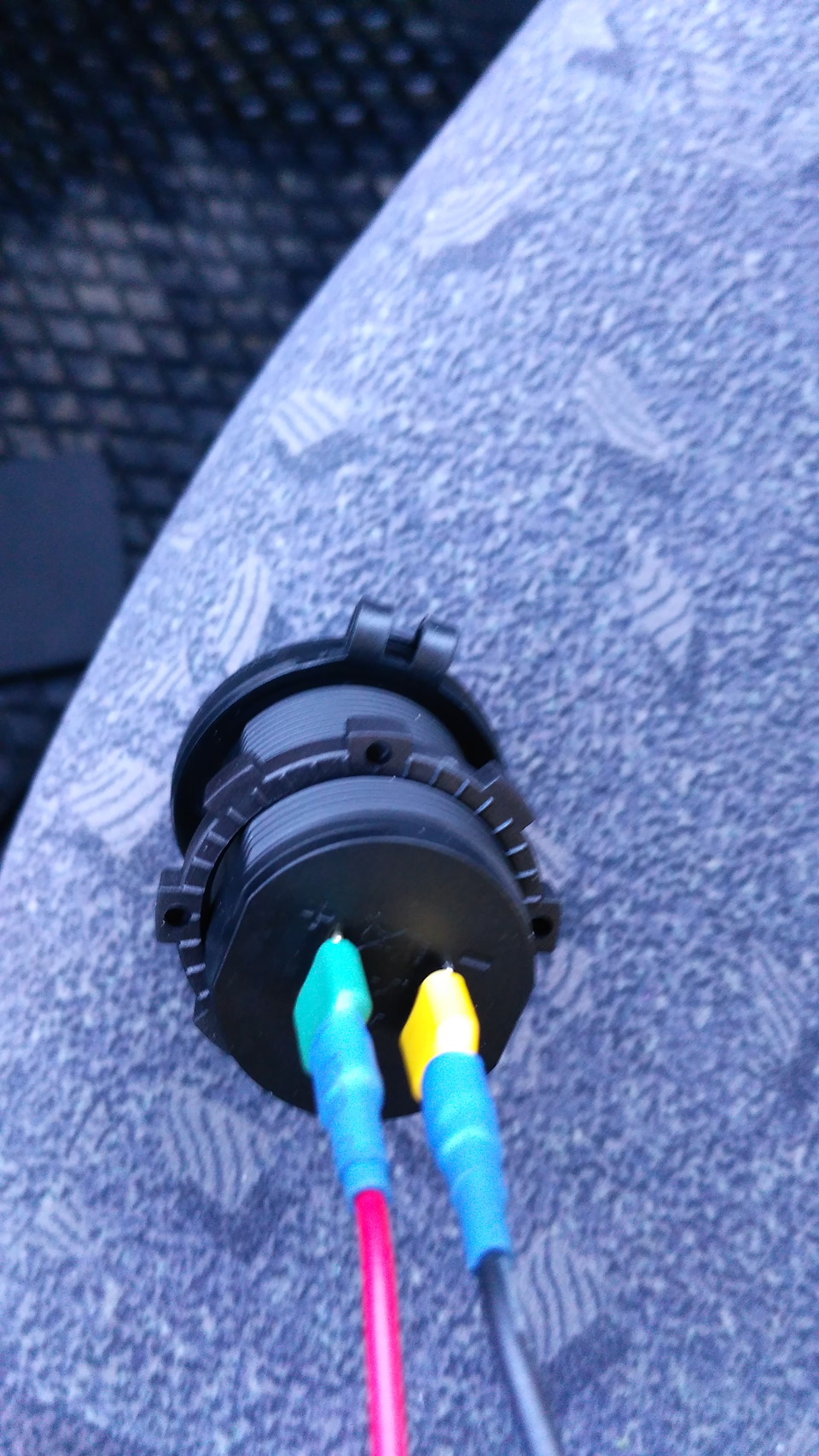

Берем два провода (Черный и Красный длинной см 15, две клеммы мама и термоусадку)

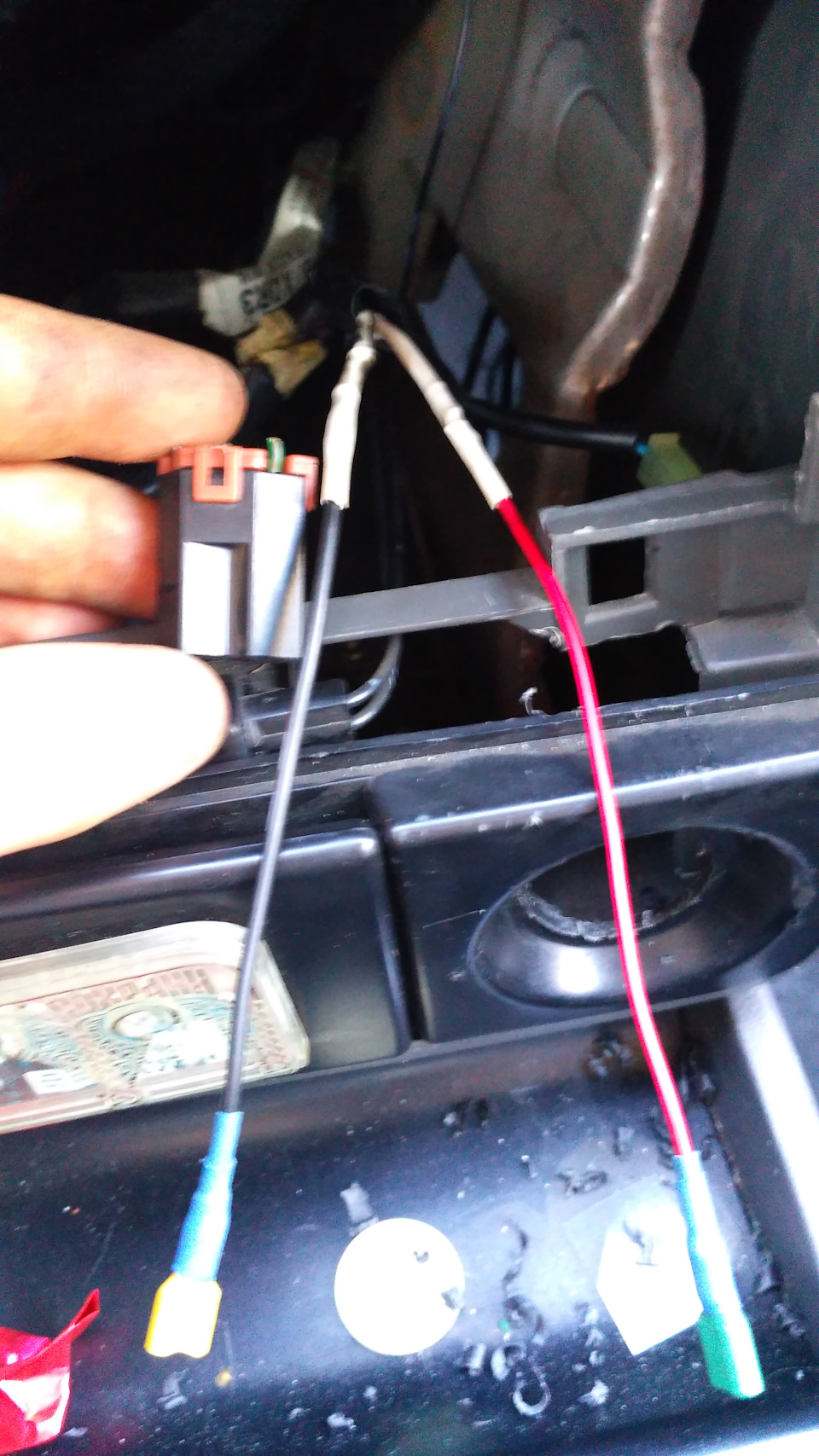

Отрезаем старую фишку прикуривателя, и делаем скрутку черный минус красный плюс и все в термоусадку.
Отверстие придется немного увеличить так как новая розетка не влазит.

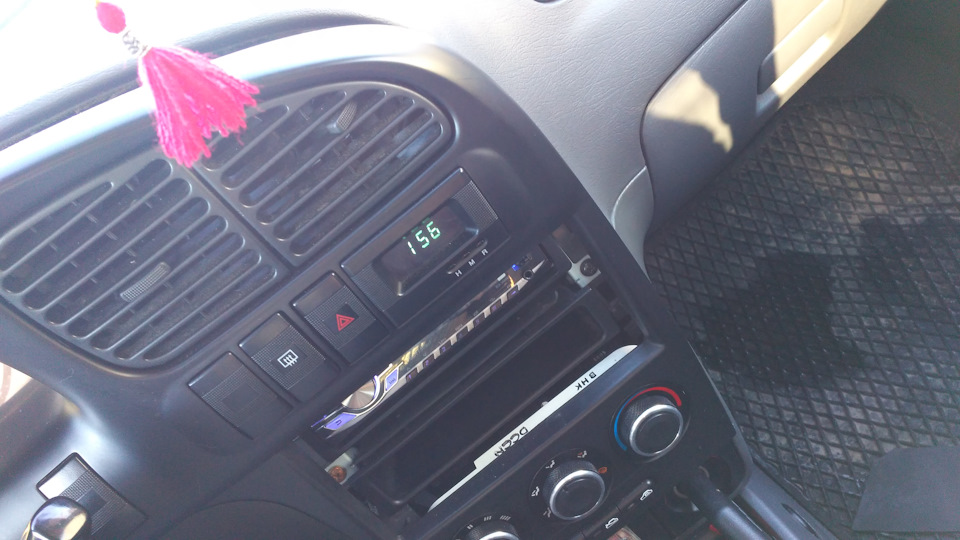

Проверяем работоспособность и ставим панель на место!
Просьба товарищей критиков не писать всякую дичь в комменты. Мне нужна эта розетка поэтому я её и поставил! да и к тому же все кабели для зарядок идут под USB. да и компрессор для подкачки колес у меня на крабах!
Всем спасибо за внимание! Удачи на дорогах.
KIA Spectra 2006, двигатель бензиновый 1.6 л., 101 л. с., передний привод, механическая коробка передач — аксессуары
Машины в продаже
Комментарии 46
А скажите пожалуста подсветка там получается постоянно горит или у вас через зажигание?
конечно же от зажигания.
Отлично. Прекрасное решение
Я, блин, тоже думал куда эти usb примастырить, но в прикуриватель таки не решился, хоть и не курю. Мне иногда туда навигатор подключать надо, да и компрессор опять же… Кроме того, без переделок, с него эпловские приблуды не зарядишь, а у меня айфон. Вообщем сделал вот так: www.drive2.ru/l/9720696/ И айфон заряжается, и андроид, и музычку с флэшки послушать, и навигатор есть куда воткнуть )
Хорошая работа. Я тоже рассматривал это место но все таки поставил вместо прикуриватель.
USB вместо прикуривателя
Надоели всякие толстые переходники с прикуривателя на usb. Решил упростить себе жизнь, как раз натолкнулся на китайский 2хusb модуль вместо родного прикуривателя, ну и началось…
1. Снял бортовой компьютер. Оказалось зря.
2. Снял нижнюю панель «торпеды». Снизу для удобства снял сперва панельку с чехлом под ручку КПП (снимается просто вытаскиванием), а дальше тянул за низ, пока не вытянул. После того как нижняя часть на свободе, надавливаю сверху, чтобы вытащить всю панель из пазов (осторожно хрупкие элементы).
3. Отключил все колодки, не нумеровал, не подписывал, просто положил аккуратно по-порядку, проблем в дальнейшем не возникло, ничего не напуталось, не запуталось. Отключил прикуриватели, снял полностью панель.
4. Вытащил из панели сам прикуриватель, подлежащий замене и попытался впихнуть новый usb модуль. Не впихнулся, узко ему! Взял напильник и начал «напиливать», сильно отверстие не увеличивал, чтобы плотно сидел, хотя на самом модуле есть резьба под кольцо для утяжки (в комплекте), так что болтаться не будет в любом случае. Вставил новый, подтянул кольцом. Колодку со старого прикуривателя пришлось разобрать, т.к. там обе клемы + и — объединены.
5. Собираю все в обратном порядке…
Покупал здесь: ru.aliexpress.com/item/R1…Shipping/32608361090.html
Подключил теми же проводами, что питали прикуриватель:
вытащил провода из колодки штатной вместе с клемами (потянул — вылезли), т.к. один контакт у прикуривателя вертикальный, другой горизонтальный, а на usb контакты одинаково расположены — штатную колодку не натянешь. Внутри колодки 2 клемы: черная минус, и желтая плюс (кажется желтая, может желтая с полоской). На usb контакты подписаны — одеваем клемы соответственно. Далее я обработал все это изолентой.
В комплекте с usb модулем идут две насадки на клемы (синие на последнем фото), но на штатные клемы они на налазят, поэтому изолента…
Стало намного удобнее и проще с данной полезной штукой
На момент покупки (июнь 2016), стоило это добро 250 руб, сейчас видел цены в районе 400 руб, может есть у других продавцов дешевле… Цвета продаются разные, но мне нравится салатовый, да и в цвет подсветки салона подходит.
Подсветка родного прикуривателя гениальна! Желтая лампочка с отдельным + проводом, которая при включении подсвечивает салатовый пластик прикуривателя. Не могу понять, то ли это умно, то ли идиотизм.
Запись 99! USB розетка вместо штатного прикуривателя. Розетка в подлокотник. Не большие новости о прошедшем)
Всем доброго дня, друзья.
Уж очень больно давно я сюда не заходил, не выкладывал записи. Всему виной, то работа, то ещё что-либо.
Но авторесурс не покидаю (не забываю) читаю новости и слежу за интересными проектами)
Пока работал работу, в машине поменяли масло в двигателе. По финансовой причине замена масла немножечко затянулась. Но да ладно. Снова мне залил Shell Helix HX8 5w40, с заменой фильтра Mann!
Описывать, как снимать тоннель я не буду. Информации полно!
Итак, мы имеем:
1. USB-розетка.
2. Гнездо прикуривателя.
3. Клеммы быстрого сращивания проводов.
4. 1м провода.
5. Необходимый инструмент
6. Свободное время
7. Терпение.
Приступаем!

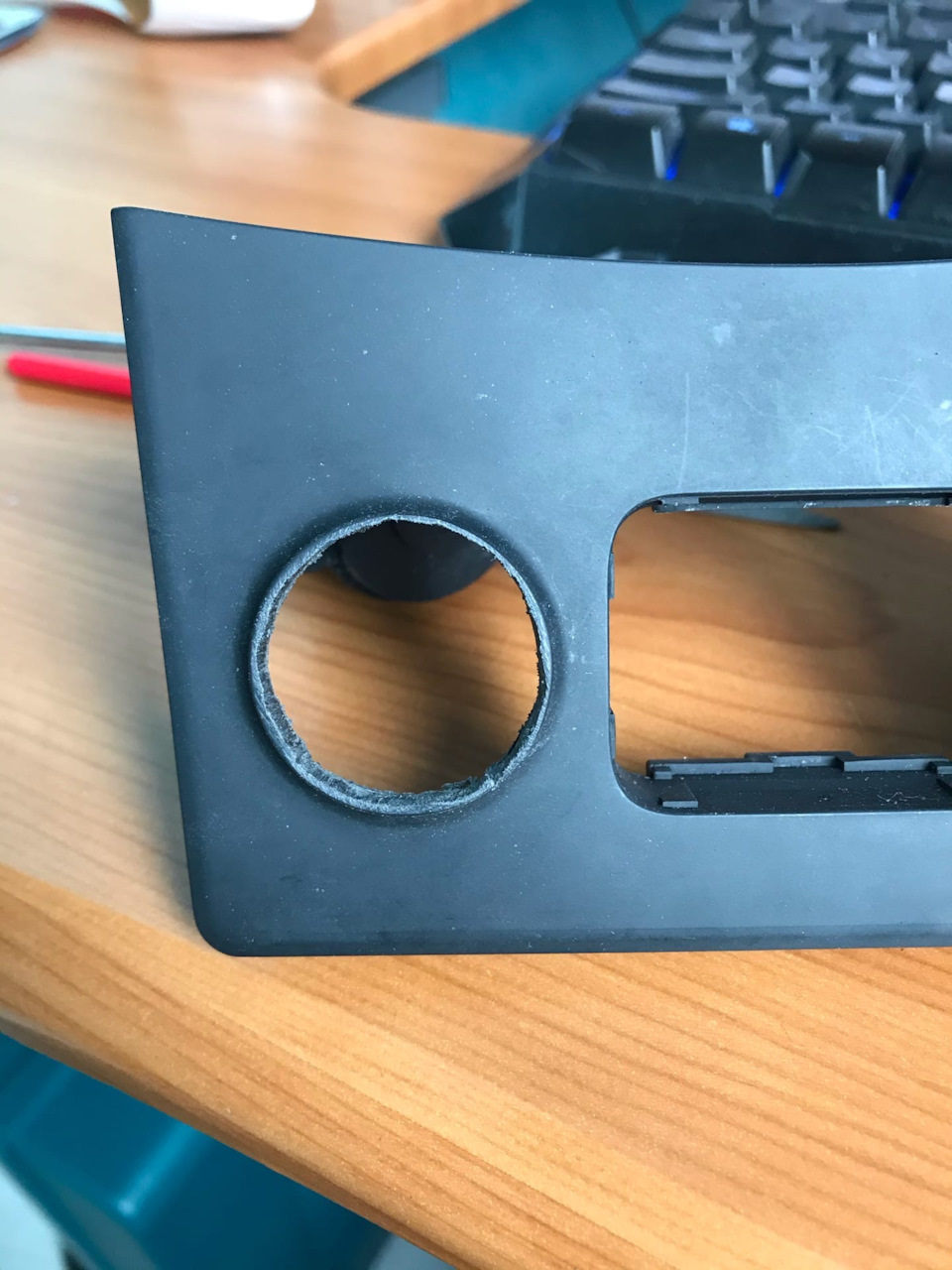

USB-розетку решил установить вместо гнезда прикуривателя. В общую панель с блоком USB/AUX. Родное гнездо благополучно демонтируем и прячем на хранение. После демонтажа стало понятно, что USB-розетка не встаёт в штатное место должным образом, по причине того, что отверстие меньшего диаметра. Для увеличения отверстия я воспользовался набором надфилей. Собственно, минут 5 делов, с постоянной примеркой новой розетки, в случае чего, чтобы не борщануть)
После того, как я добился нужного диаметра отверстия, примерил на новом месте. Закручиваю пластиковую гайку. А она сцука, закручивается не до конца.
Сейчас объясню почему:

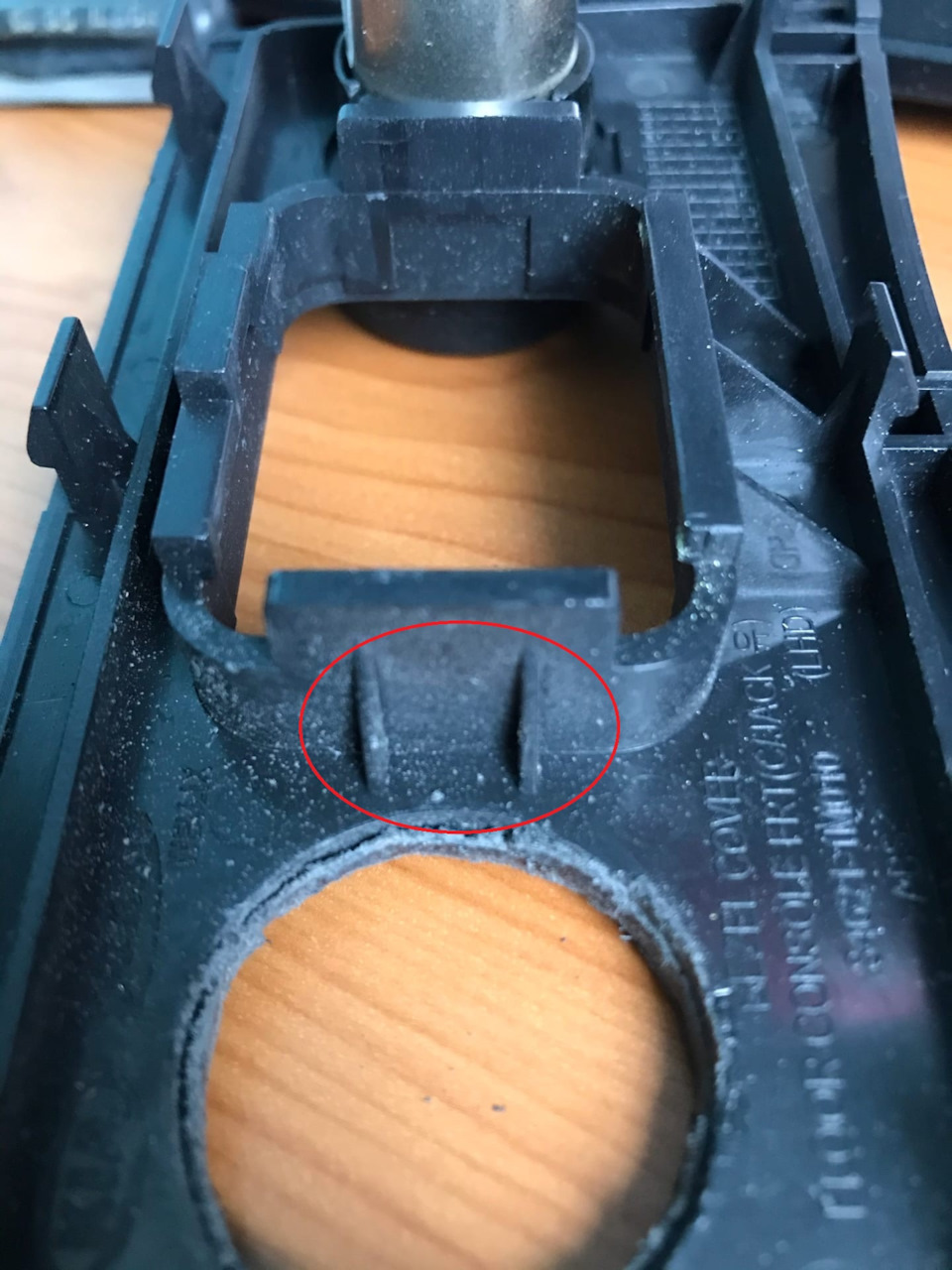

1.Там где у нас крепится штатный блок USB/AUX немного мешают «ножки» (см.фото)
2. С другой стороны, нам мешает пластик. Немного нагрел паяльником, срезал лишнее.

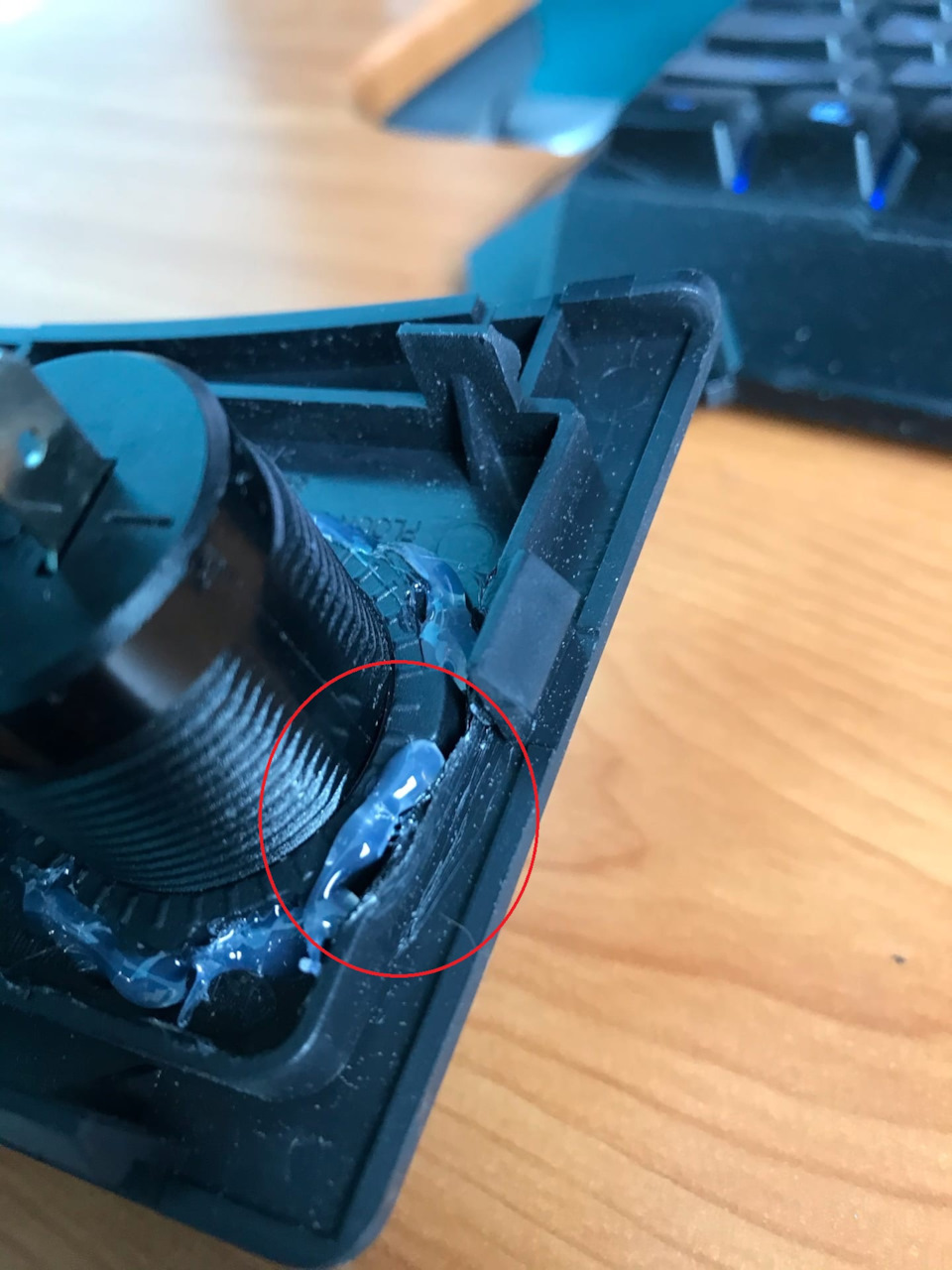

После всех манипуляций, закрутил гайку и нанёс клея из термо-пистолета. А вдруг открутится?!
Дальше я решил внедрять обычное гнездо. Было принято решение установить в низ подлокотника. Место позволяет и там самое идеальное место для него.
Хочу внести сразу оговорочку! Обычное гнездо будет использоваться с адаптером USB. Думаю приучу своих малых к порядку в машине. Зарядил гаджет, вытащил адаптер и убрал на место. А не так, чтобы всё по салону валялось!
Дальше самое интересное! Т.к. проводка уже готова, осталось только прицелиться и просверлить пластик. Перьевым сверлом на 25мм, своим орлиным зрением просверлился удачно) 25мм в принципе мало, в идеальном случае нужно 28мм. Но что было под рукой, тем и сверлил. Далее растачивал до нужного диаметра.

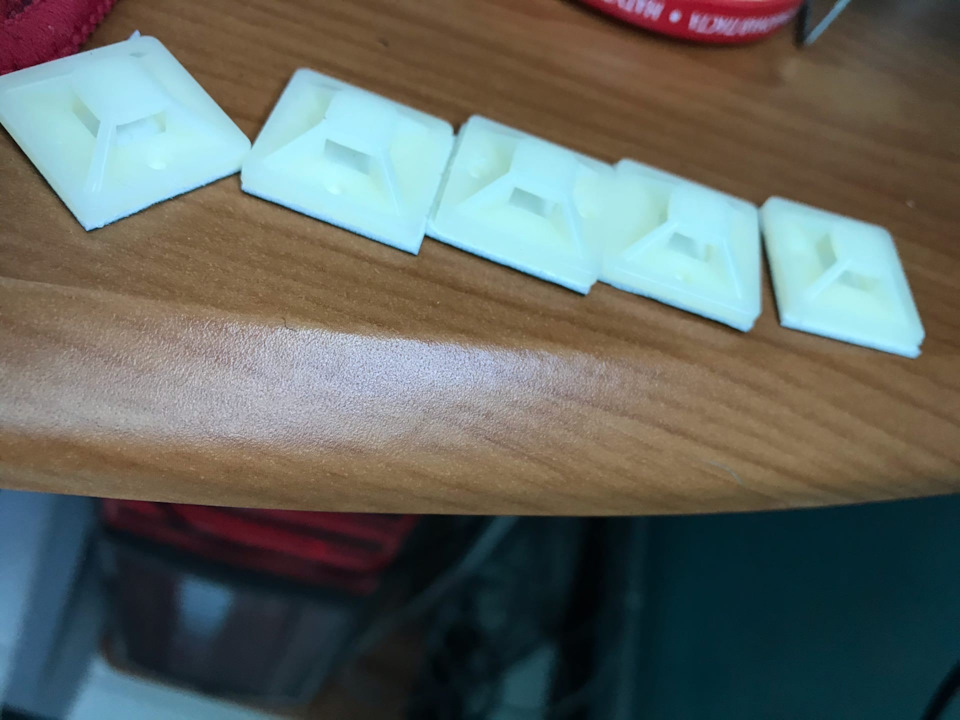

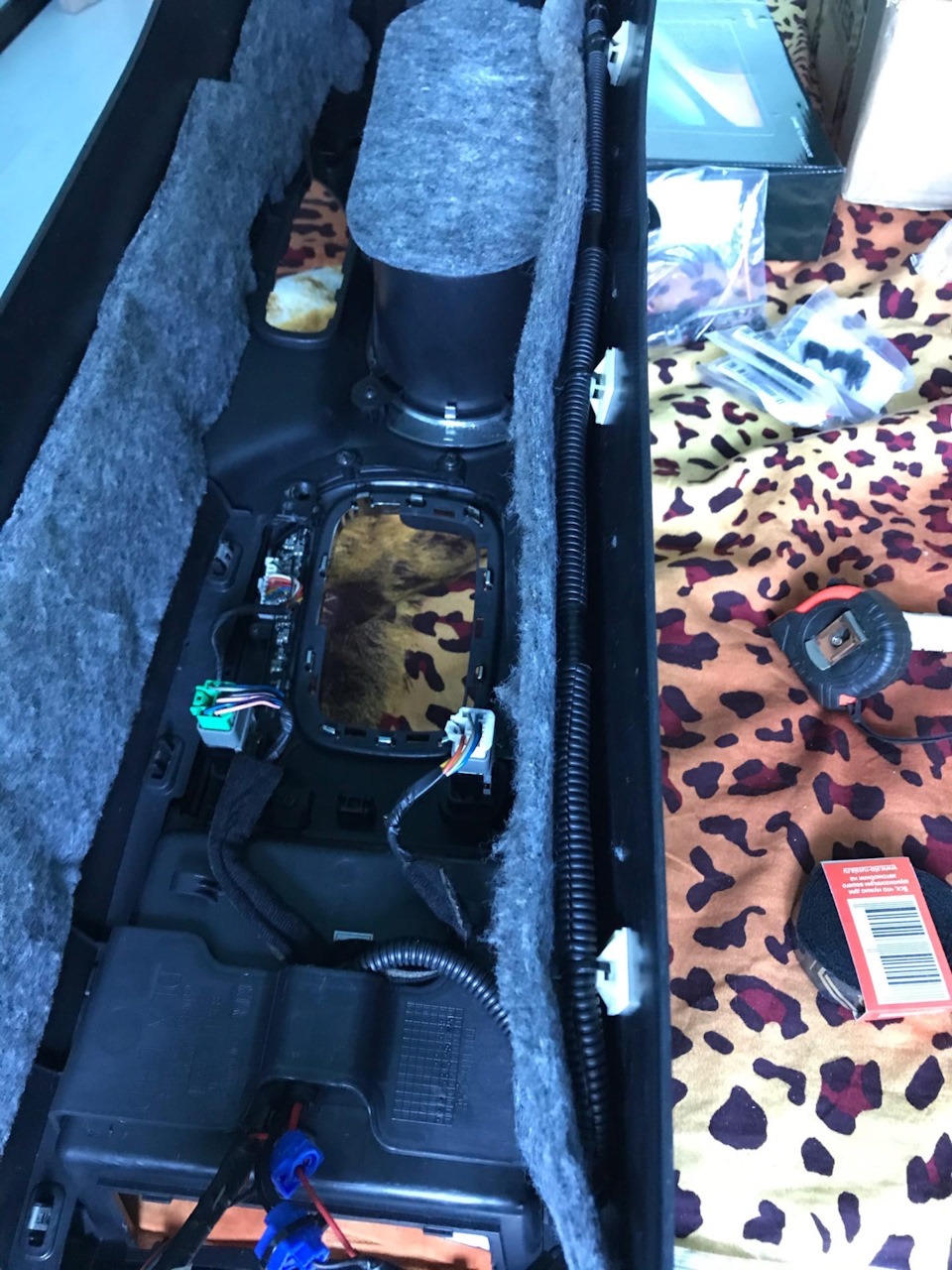

Встал вопрос как крепить, «кишку» проводов. В магазине электротоваров, купил 5шт хреновин (незнаю как правильно их обозвать) чтобы закрепить провод внутри тоннеля.
Расскажу немного о подключении.
USB-розетку подключил штатно, заранее демонтировав контакты из фишки. «-« больше клемма, её было проще вытащить от штатной фишки. «+» не дался ни в какую. Я просто напросто обрезал и сделал новую клемму. Все работает также, как и было, принцип работы не поменялся.

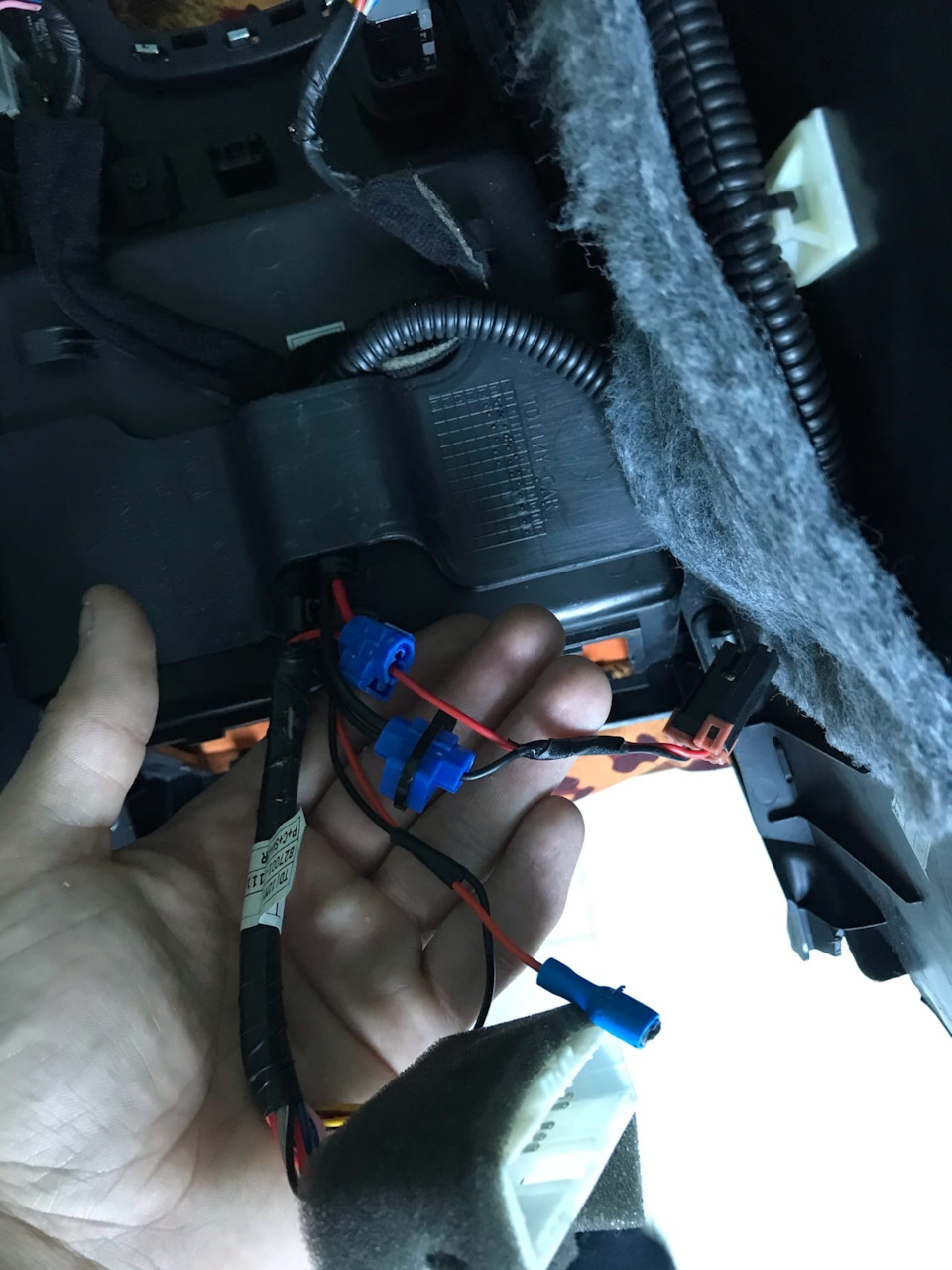

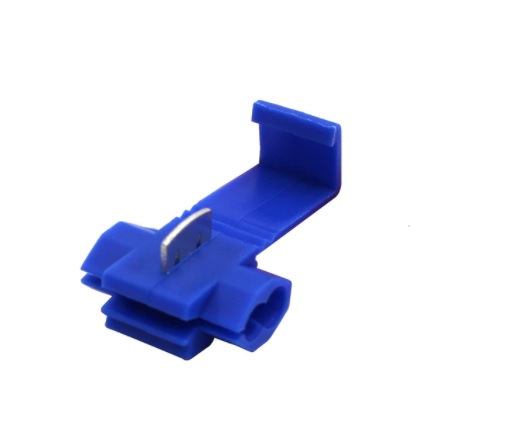

Обычное гнездо я запитал параллельно, используя клеммы для быстрого сращивания проводов. Кстати! прикольная штука, что только китайцы не придумают)

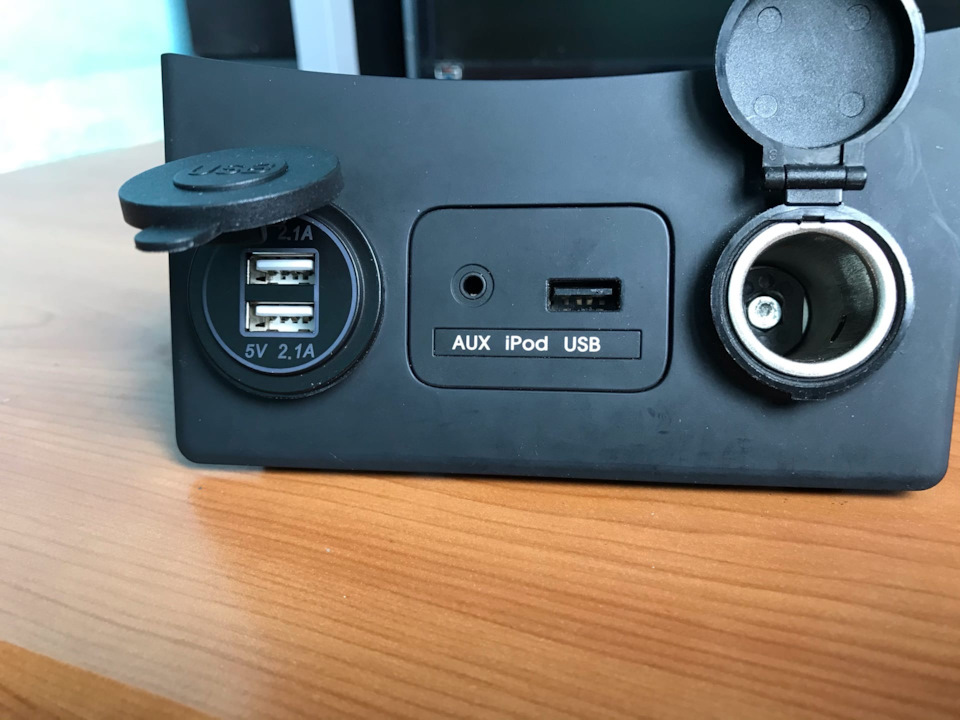

Далее собираем всё в обратном порядке и радуемся результату. Всё работает, проделанной работой я доволен, как слон!
