Usb розетка в машину вместо штатной заглушки
USB-розетка в заглушку кнопки на панели + розетка для видеорегистратора
Уважаемые коллеги, при написании этого поста я был юн и глуп, сейчас половина всего этого колхоза уже приведена в порядок, но запись редактировать я пока не буду, т. к. фотографий новых нет, да и в целом этот изначальный вариант действительно является самым простым для исполнения.
upd. Таки слегка подредактировал
Не люблю «костыли» в машине в виде зарядок в прикуриватель, посему делаем розетку в заглушку на передней панели, а заодно и розетку для регистратора под панелью.
Так же предлагаю ознакомиться с записью об изготовлении розетки для задних пассажиров.
Потребуется:
1. Заглушка (из машины или купленная запасная)
2. Надфиль
3. Дремель/отвёртка/ковырялка
4. провод длинной около 80 см
5. Клеевой пистолет
6. Один (в моём случае два) предохранителя на 25 ампер.
7. Удлинитель прикуривателя.
8. Конвертер
———————————————
Часть первая, USB-розетка.
———————————————
1. Рассверливаем в заглушке отверстие под юсб и дорабатываем надфилем. Отверстие можно сделать двух размеров: по размеру USB-мамы (большое, некрасивое) и по размеру USB-папы (маленькое, не видно кишки розетки). Мы пойдём по второму варианту, чтобы вышло красиво, отверстие должно быть такого размера, чтобы UBS-папа должен еле-еле влезать туда.
2. Убираем часть мешающих рёбер жёсткости внутри заглушки
3. Подпаиваемся к конвертеру (массу найдёте мультиметром)
4. Вставляем USB-папу в отверстие в заглушке с внешней стороны, с внутренней стороны надеваем на USB-папу конвертер. Таким образом USB-порт конвертера оказывается идеально совмещён с отверстием в заглушке. Закрепляем это положение клевым пистолетом.
5. Для надёжности закрепляем провод на конвертере термоклеем и оборачиваем в волосатую изоленту, чтобы по феншую, ну и не гремело.
6. На противоположную сторону провода на плюс вешаем быстросъёмную клемму.
———————————————
Часть вторая, розетка для видеорегистратора.
———————————————
1. На радиорынке покупаем удлинитель прикуривателя для подключения к нему адаптера регистратора. Пайка внутри скорее всего говно, проверяем и пропаиваем соединения, если необходимо;
2. Отрезаем прикуриватель-папу и выкидываем;
3. Провод удлинителя оборачиваем в мохнатую изоленту, на противоположную сторону на плюс вешаем быстросъёмную клемму.
———————————————
Часть третяя, подключение:
———————————————
1. Для подключения плюса в блок предохранителей используем специальный переходник (на фото) или просто припаиваем короткий провод к одной из сторон предохранителя, для надёжности закрепляем клеевым пистолетом. На этот провод будет вешаться плюсовая клемма розетки. Я предпочёл usb-розетку и для розетку для видеорегистратора «повесить» на разные плюсы.
Вот и всё.
Ниже ещё пара фотографий, видно что колхоз, но в целом достаточно аккуратненько.
Установка USB розетки на 4 Ампера
В 2015 году, когда мы с женой второй раз поехали на Урал мной перед поездкой был куплен переходник для зарядки устройств от USB разъёма марки Robiton. Девайс на первый взгляд был изготовлен неплохо, но заявленный ток в 2 Ампера он не обеспечивал. Посмотреть как он выглядит можно тут. Таким образом, уже в самой поездке мы обнаружили что не можем заряжать большой планшет ASUS с экраном на 10 дюймов, что нам доставило в поезке некоторые неудобства.
Недавно снова вернулся к вопросу зарядки гаджетов в автомобиле и т.к. на те же грабли наступать уже не хотелось, занялся вопросом плотнее. Краткий обзор отзывов, дал понять, что дешёвые зарядки и розетки покупать особого смысла нет, в большинстве своём случаев они не обеспечивают заявленный ток. Круг поиска сузился до железной зарядки Xiaomi, но в машине хотелось иметь именно розетку. Сначала не мог найти ничего достойного и хотел купить DC-DC адаптер хорошей мощности и подключить его к USB гнёздам, но этих самых гнёзд по вменяемым ценам для автомобиля найти не смог.
В результате дальнейших поисков, набрёл на обзор USB розетки с aliexpress на 4 Ампера:
Ниже предлагаю небольшой фотообзор розетки с замером тока холостого хода, а так же установка в штатное место для прикуривателя. Установка розетки заняла 10 минут, кроме самой розетки и маленькой плоской отвёртки ничего больше не потребовалось.
USB розетки в авто
Таланта статьи писать у меня нет, поэтому напишу кратко.
Дабы не разводить сопли проводов по всей машине к каждому устройству, небольшая инструкция/обзор об установке USB розеток в автомобиле. (На примере Skoda Supeb II)
Для установки USB в автомобиль нам понадобятся:
Автомобильное з/у TITAN HW-25EC (BG), 3xUSB по тестам после доработки эта штука дает суммарно 5A (брался тут www.citilink.ru/catalog/mobil…argers/652880/)
3 кабеля удлинителя USB в моем случае
Для себя решил вывести один USB в заглушку рядом с рычагом КПП, соответственно дозаказал эту самую заглушку (чтобы не жалко было если испорчу)
Откручиваем круглый носик, вынимаем подпружинненный предохранитель и носик
Далее открываем пластиковые защёлки и видим плату. Бывает 2 модификации платы для данной зарядки я владел обоими (та что на картинке, была раньше и продана вместе с машиной)
На ней можно отпаять 2 резистора обведенных вверху (зачем это делать я не помню, но решил этого не делать и неудобств по этому поводу не испытывал)
Сейчас немного другая плата, в любом случае обязательно надо, закоротить 2 контакта, которые обведены ниженей обводкой (2й и 3й контакты USB). Это линии данных USB. Коротить — чтобы разные андроид девайсы понимали, что подключены к зарядке, а не к USB порту компьютера, и брали из нее столько, сколько нужно. Т.к. с usb порта компьютера — можно брать максимум 0.5А. Все просто — большинству андроидов линии данных надо коротить, технике apple — нужен хитрый набор резисторов, который там и припаян.
Следующим шагом припаиваем провод к контактным площадкам, вместо железных пластинок. Запоминаем цвет провода который припаян к «+», вместо той пластинки, что по центру.
Собираем корпус. Спереди вместо носика выходит провод, и чтобы корпус не раскрывался делаем пару витков изолентой или скотчем.
На этом подготовка зарядки закончена.
Далее подготовка удлинителя, который выходит в заглушку.
На 9м рисунке видно, что я срезал все перегородки внутри (но не до конца, чтобы потом подогнать по разъему) и одну заднюю, т.к. выводил USB вровень с наклонной плоскостью заглушки.
Следующим шагом, я попытался вставить разъем в вырезанную заглушку.
В итоге пришлось до конца удалить боковые перегородки, а с разъемом немного заняться напилингом, в результате чего скругления на углах разъема пропали.
Подогнав разъем и вырез в заглушке для очень плотной посадки, я залил его пластиком из пистолета и срезал лишнее.
Конечный результат выглядит так:
10. Снимаем обивку центральной консоли и накладку под рулем (мне это делали в сервисе, поэтому с камерой я старался не надоедать, сказали что ничего сложного там нет)
11. Подключаем заранее подготовленные usb кабеля, помним что один из 3 х выходов 2.5 А (остальные по 1.25 А) кабель от него будем тянуть к водителю, т.к. именно там чаще всего подключается главный потребитель: навигатор/телефон/планшет, кабель с заглушкой продеваем с разъемом usb через отверстие куда вставляется заглушка и так же подключаем к зарядке.
12. Обматываем специальной тряпочной лентой все 3 кабеля возле зарядки, это необходимо для того, чтобы от вибрации кабели случайно не вывалились и не обломились.
13.Обматываем этой же лентой, usb кабель идущий к водителю и силовой кабель это необходимо, чтобы зимой ничего не гремело не звенело и т.д.
14. Протягиваем силовой кабель под центральной консолью, так чтобы зарядка очутилась под перчаточным ящиком (в простонародии бардачком), места там много проблем не будет.
15. Находим «+» от зажигания и заводим на него «+» от зарядки, для того чтобы зарядка не разрядила аккумулятор в ваше отсутствие, «-» на массу.
16. Убираем зарядку за бардачек, и разводим провода, один в через стойку за потолочную обивку(делается без разбора потолка при помощи пластикового съемника), второй в кнопку.
17. Одеваем обивку консоли обратно, и заправляем заглушку usb
USB розетка вместо прикуривателя
Давно ещё пришла вот такая розеточка с Алиэкспресс:
Дальше все оказалось достаточно просто, ничего не пришлось резать и колхозить. На нашей розетке имеются два промаркированных контакта + и —
У разъема прикуривателя 3 контакта:
нижний (с черным проводом) — общая масса
средний (с красно-синим проводом) — плюс на сам прикуриватель
верхний (с белым проводом) — плюс на подсветку прикуривателя, поступает только при вкл. габаритов
Насчет цвета проводов на 100% не могу быть уверен, у меня там были накручены какие-то скрутки от предыдущего владельца, но все легко находится опытным путем.
Аккуратно отжал язычки и вытащил контакты, подключил их напрямую к розетке (на + розетки постоянный + от разъема прикуривателя):
Ну и конечно же при установке случайно задел минусовой провод плюсовым и спалил предохранитель:)
Так что не повторяйте моих ошибок и при работе с электрикой как минимум выключайте потребитель и зажигание, а в идеале скидывайте клемму с АКБ:)
Лада 2114 2010, двигатель бензиновый 1.6 л., 81 л. с., передний привод, механическая коробка передач — электроника
Машины в продаже
Комментарии 14
Тоже взял такую же, только с оранжевой подсветкой и врезал справа от пепельницы. Удобная штука в машине, особенно когда телефон ставишь в роли навигатора.
Я еще добавил кнопку-выключатель, т.к. плюс завел на постоянку, чтобы можно было пользоваться в любое время независимо от замка зажигания, габаритов и т.п.
У меня она до сих пор от постоянного плюса работает, хочу сделать включение от зажигания через реле ну и поставить дополнительную розетку, например вместо заглушки патрона подкапотной лампы
Да думаю можно с основной проводки под прикуриватель развести на USB розетку и удаленный прикуриватель.
Значит подсветка будет все время светиться, надеюсь на акб это плохо не отразится, ток потребления не большой же идет на подсветку.
Момент с подсветкой я не учёл, думал что как на иномарках, только при включенном зажигании питание на прикуриватель подается:) Но там скорее всего диодик маленький стоит, который меньше стандартной лампочки подсветки потребляет.
А вариант с кнопкой выглядит вполне интересным, не оставлять же действительно розетку всегда включенной.
С кнопкой лучше, но не хочется эти кнопки на панель ставить, уже нету свободных мест.
Розетка USB вместо заглушки (много фото)
Всем привет.
Иногда случается, что телефон или планшет нужно зарядить в машине, а соответствующего USB разъёма в машине нет. Долгое время я пользовался USB разветвителем, который вставляется в прикуриватель, но пользоваться им не очень удобно. Несмотря на компактность, провод свисает из середины машины. К тому же самый главный минус в том, что у фордов данной модели прикуриватель работает даже если выключено зажигание. Это недоразумение я конечно планирую в будущем исправить, но пока пошёл по другому пути.

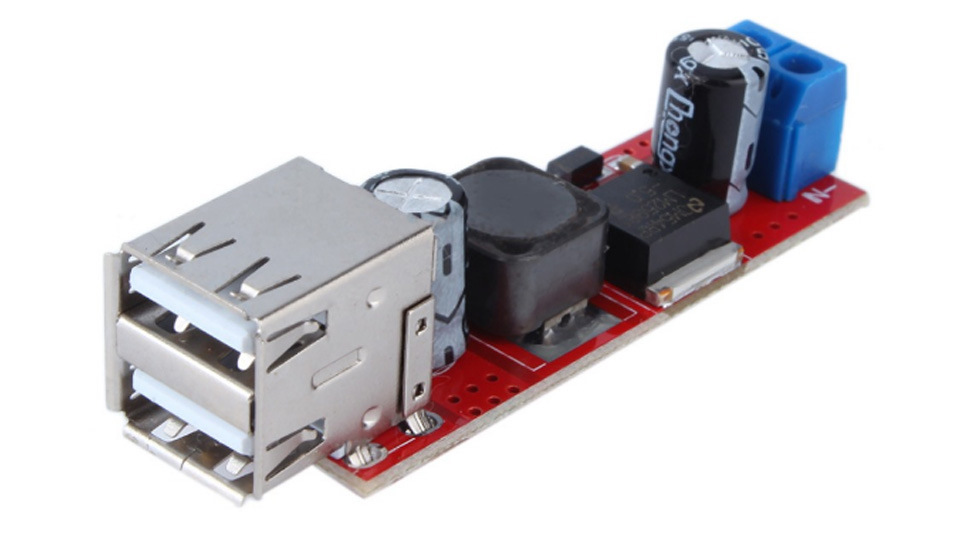

Заказал на алиэкспресс преобразователь напряжения с большой силой тока, который без проблем сможет заряжать даже планшеты. Он имеет сразу два USB выхода. Цена всего 120 рублей. Единственный недостаток состоит в том, что не имеет никакого защитного корпуса, но мы это исправим.
В комплектации моей машины есть непонятная мне заглушка.
Изначально я хотел поставить туда этот преобразователь и к нему тянуть провода из косы электропроводки, но мне несказанно повезло. К этой заглушке подходит фишка с проводами.
Напряжёметром (мультиметром) я выяснил, что правый верхний контакт, это плюс, причём он подаётся только если включены габариты фар. Так это даже ещё лучше!

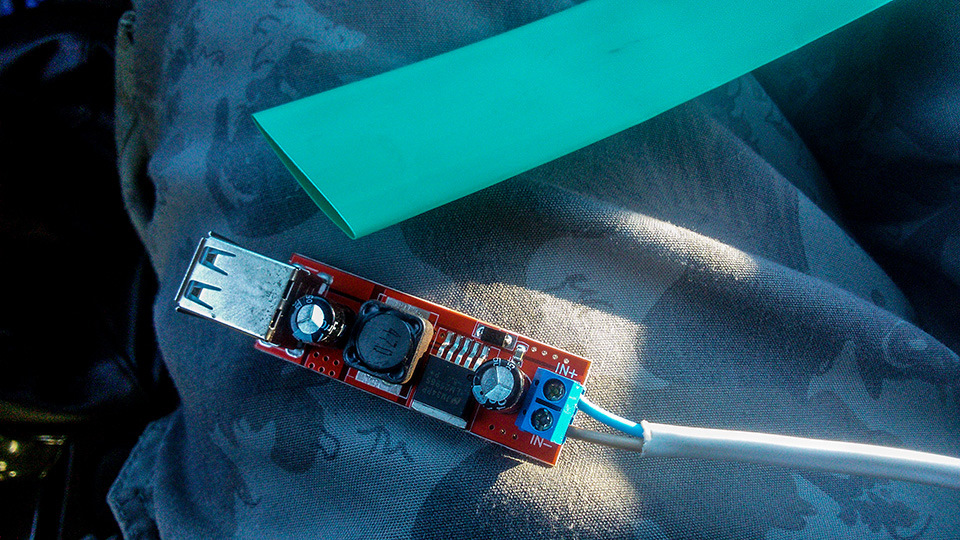

Зарядка идёт хорошо. Всё работает. Начинаем заниматься корпусом преобразователя. Сильно заморачиваться я не стал и купил обыкновенную термоусадочную плёнку, диаметром 20 мм.
Цена одного метра около 20 рублей.

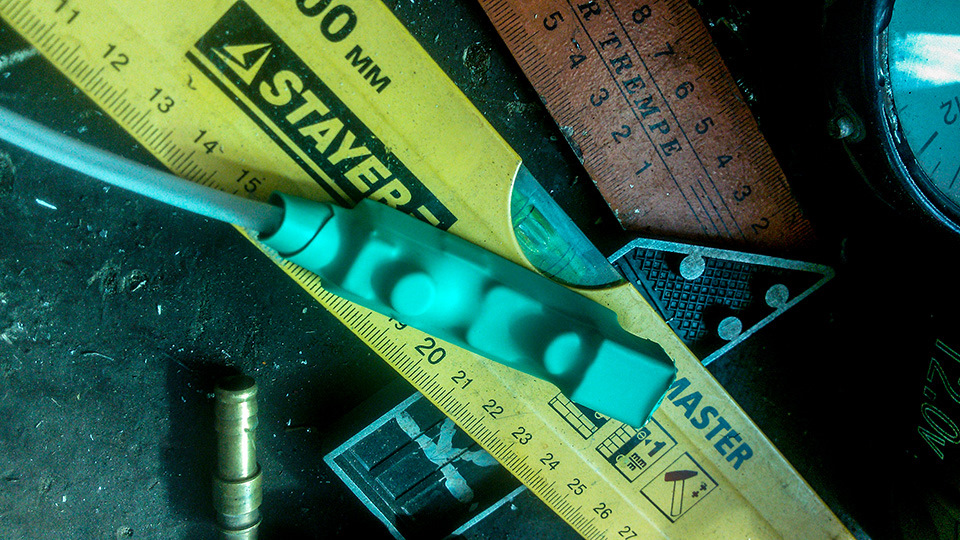

Нагреваем пленку. Я использовал обычную газовую горелку.

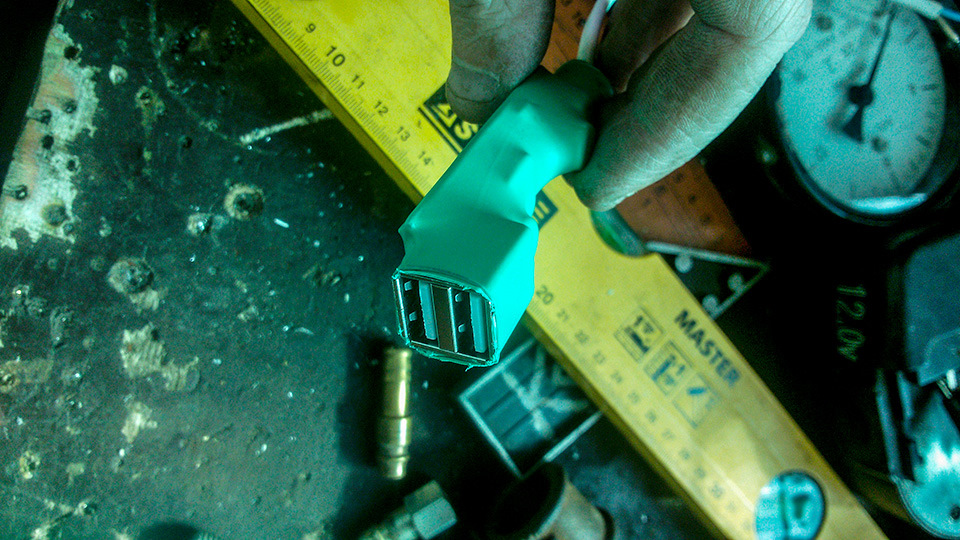

После уладки одного слоя, я решил надеть ещё один.

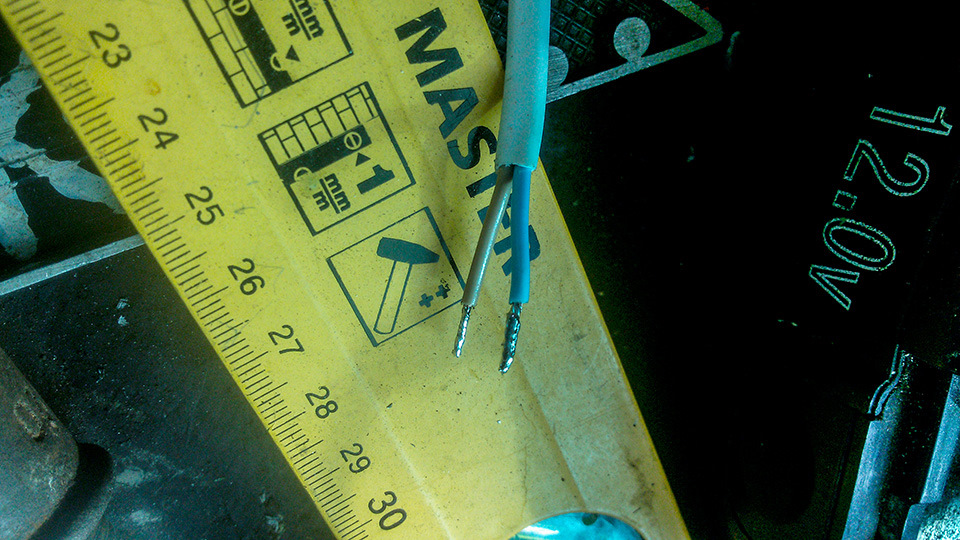

Провод я использовать с сечением 0.75 мм. Просто так втыкать его в фишку будет неправильно и ненадёжно. Резать провода под фишкой и делать скрутки тоже не хочется. Поэтому просто облудим провода (покрываем концы оловом), чтобы они стали твёрдыми и крепкими.
Настало время другой стороны вопроса. Заглушка. Внимательно её рассмотрев, мы видим что просто так наш преобразователь туда не влезет, поэтому было принято решение разломать корпус заглушки и сделать в ней дырку под USB выходы нашего преобразователя.
