Usb зарядка в панель авто
USB зарядка в панель
Все же пользуются телефонами? И у всех они разряжаются в машине не в самый подходящий момент, ведь так? Я не исключение)
Заказывал как то с китая, зарядник в прикуриватель. Стоил рублей 30 от силы. Дождался, пошёл проверять, а он из прикуривателя выпадает как только включить первую или заднюю передачу. Не порядок.
Нашёл выход из положения:

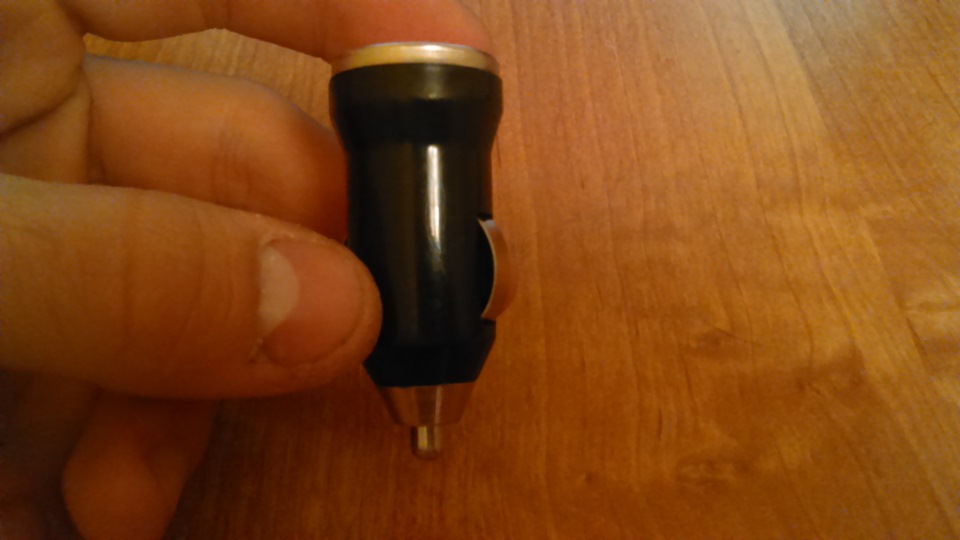

Берем нашу зарядку

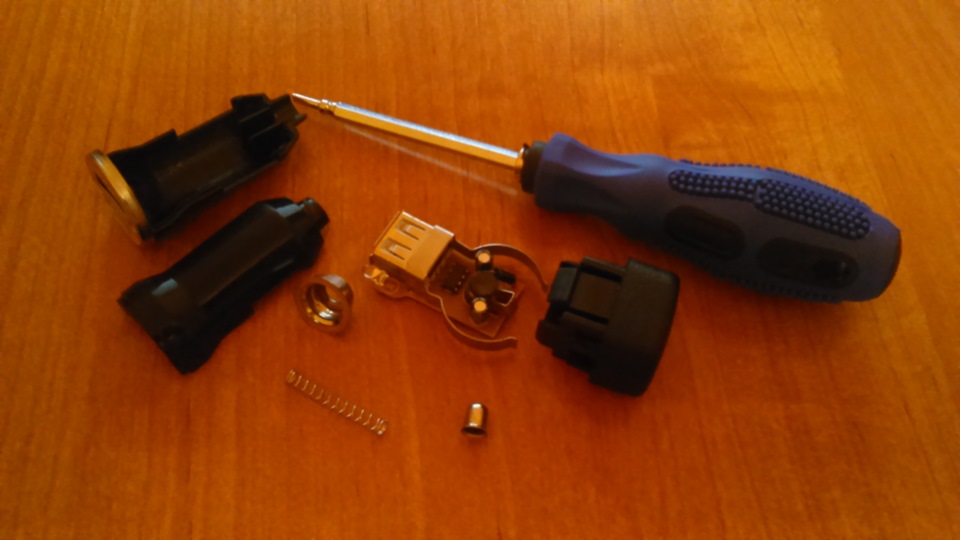

И дербаним ее, пластик больше не пригодится

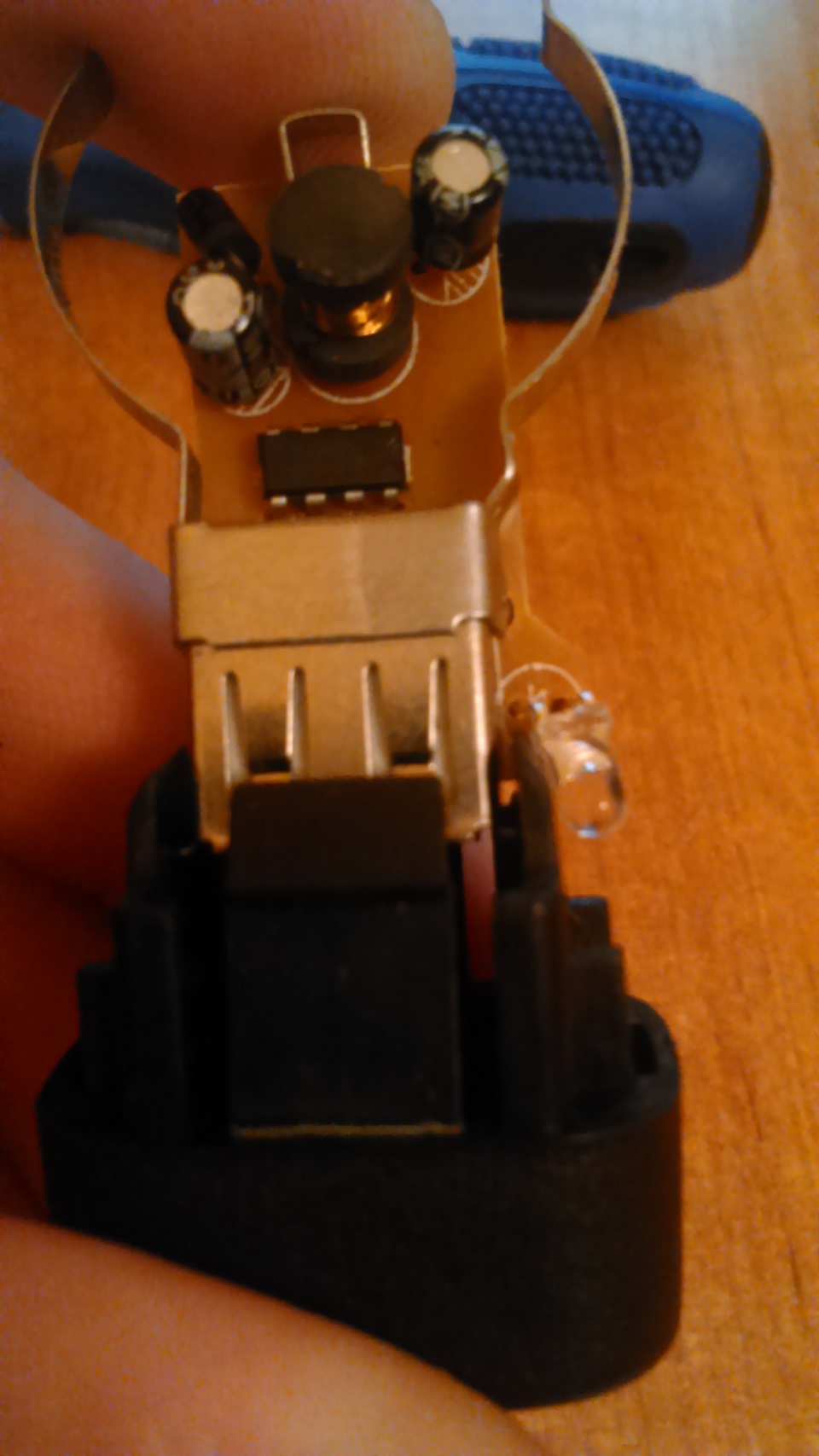

Примеряем к заглушке, и тут проблемка, лампочка, мешает плате пролезть внутрь.

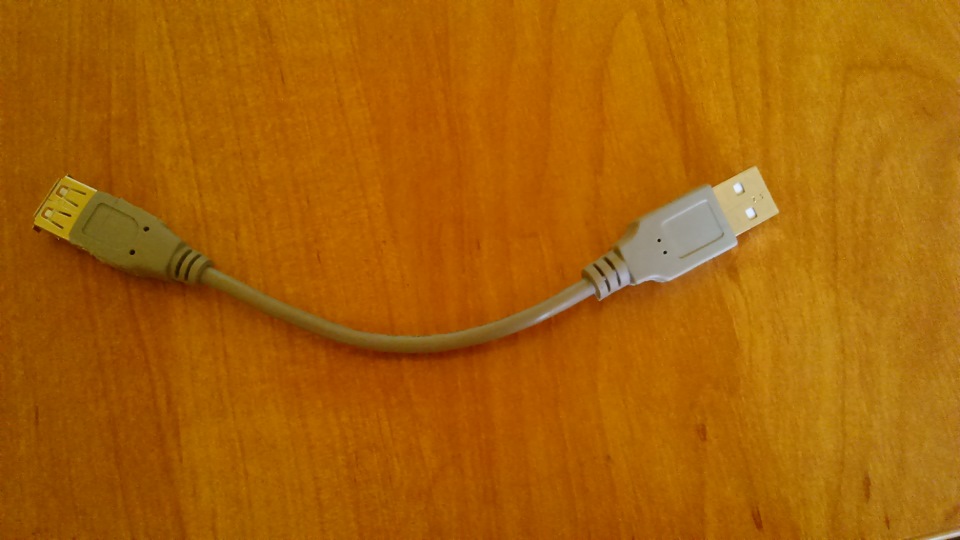

Не беда. Спускаемся в магазин
Немного подпиливаем резину по бокам

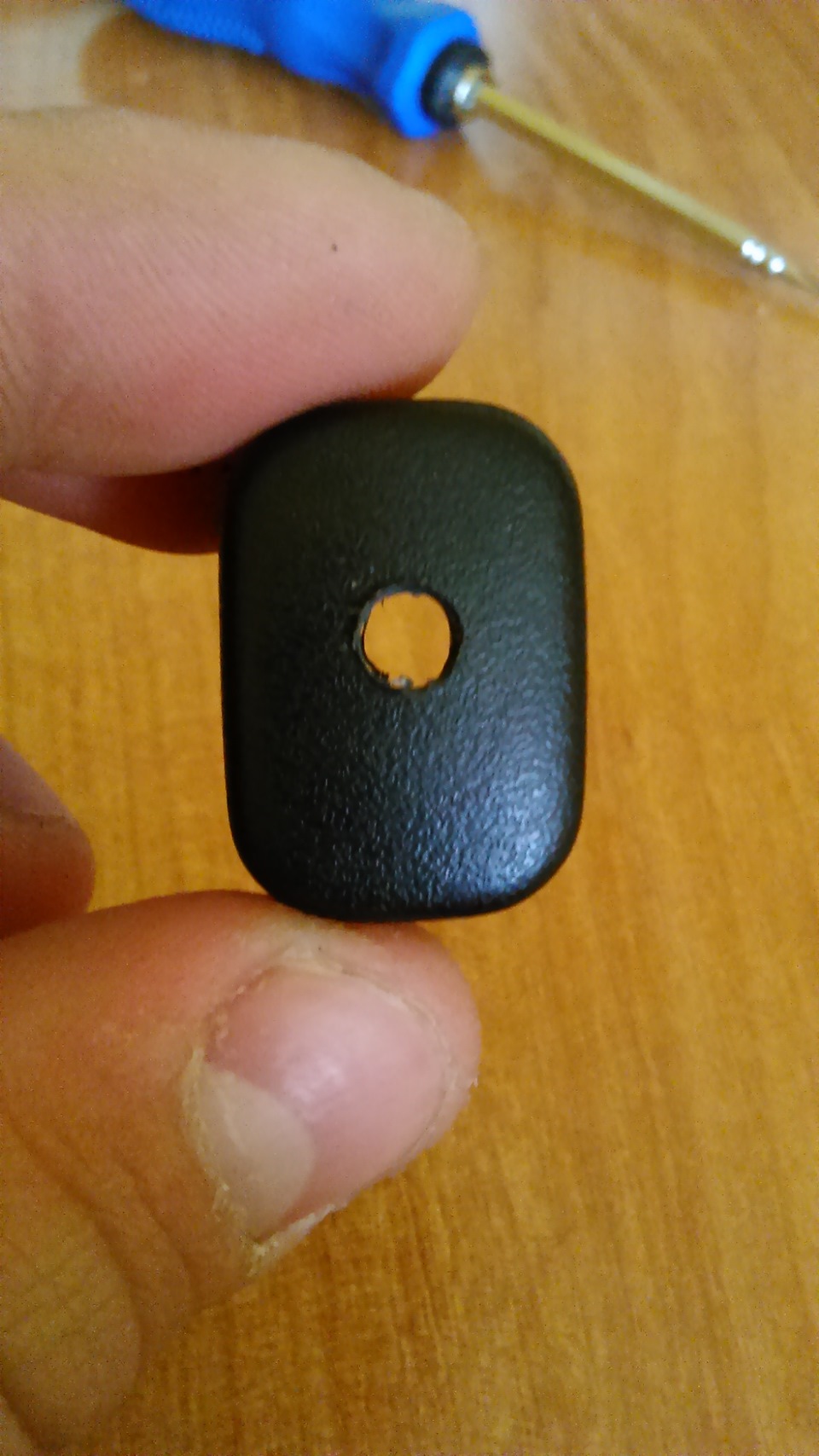

И начинаем сверлить дырочку

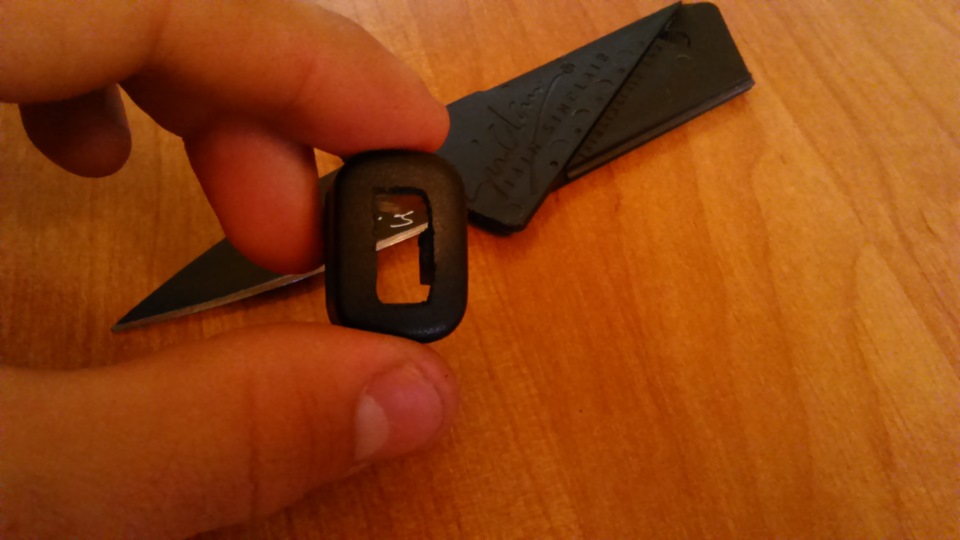

а дальше играемся ножичком

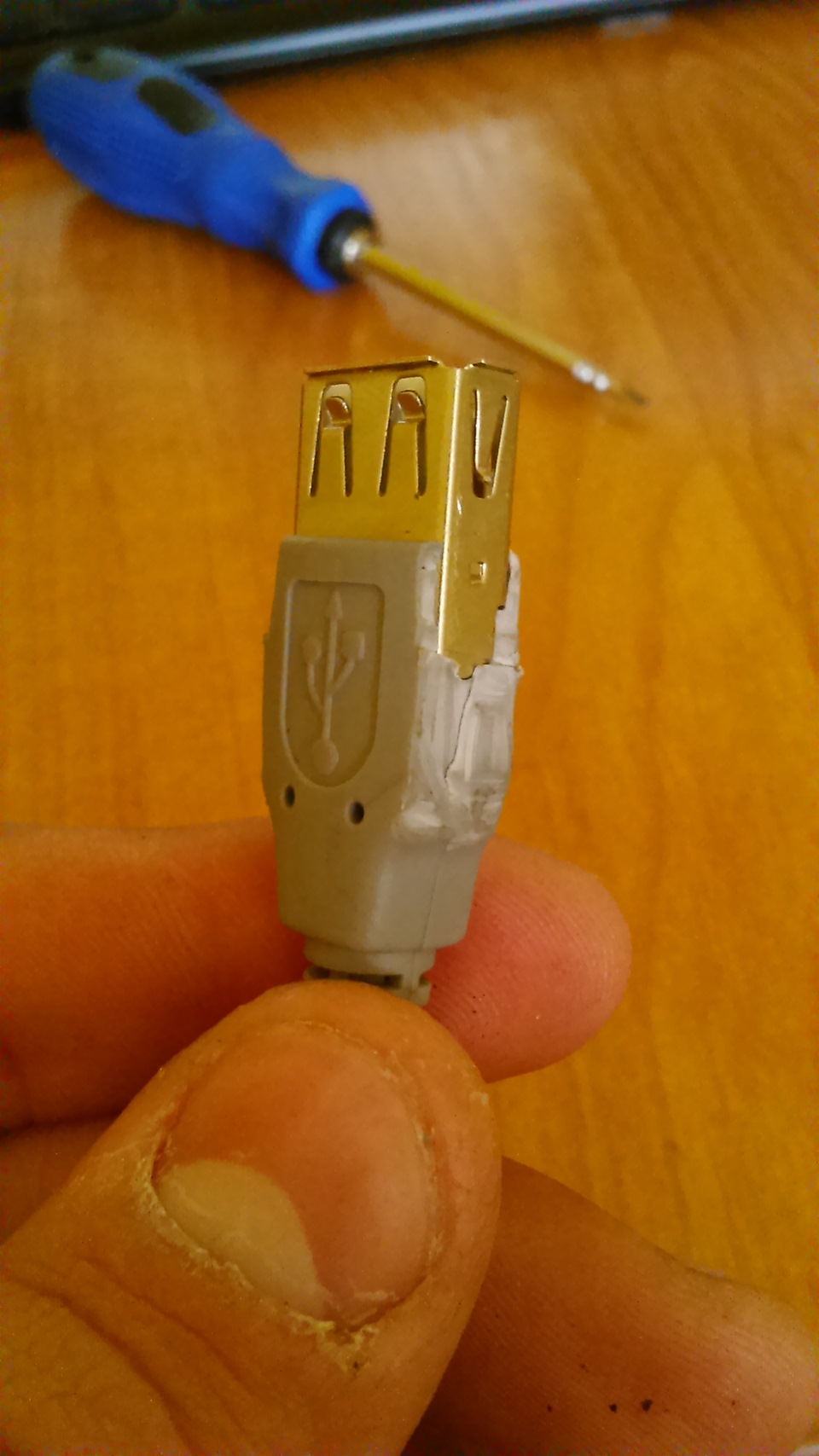

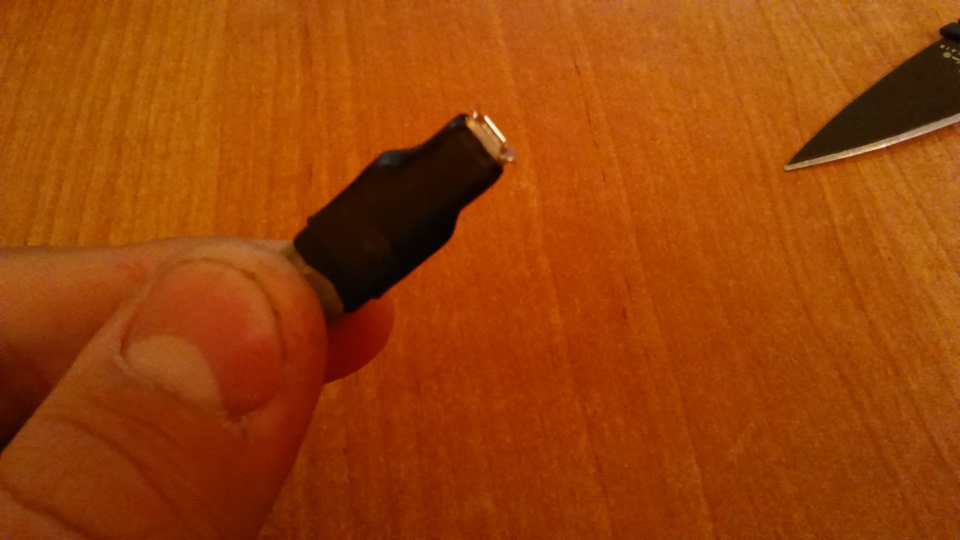

Так как я немножко увлекся, отверстие получилось немного большим. Решил одеть термоусадку на сам USB. И все подошло идеально

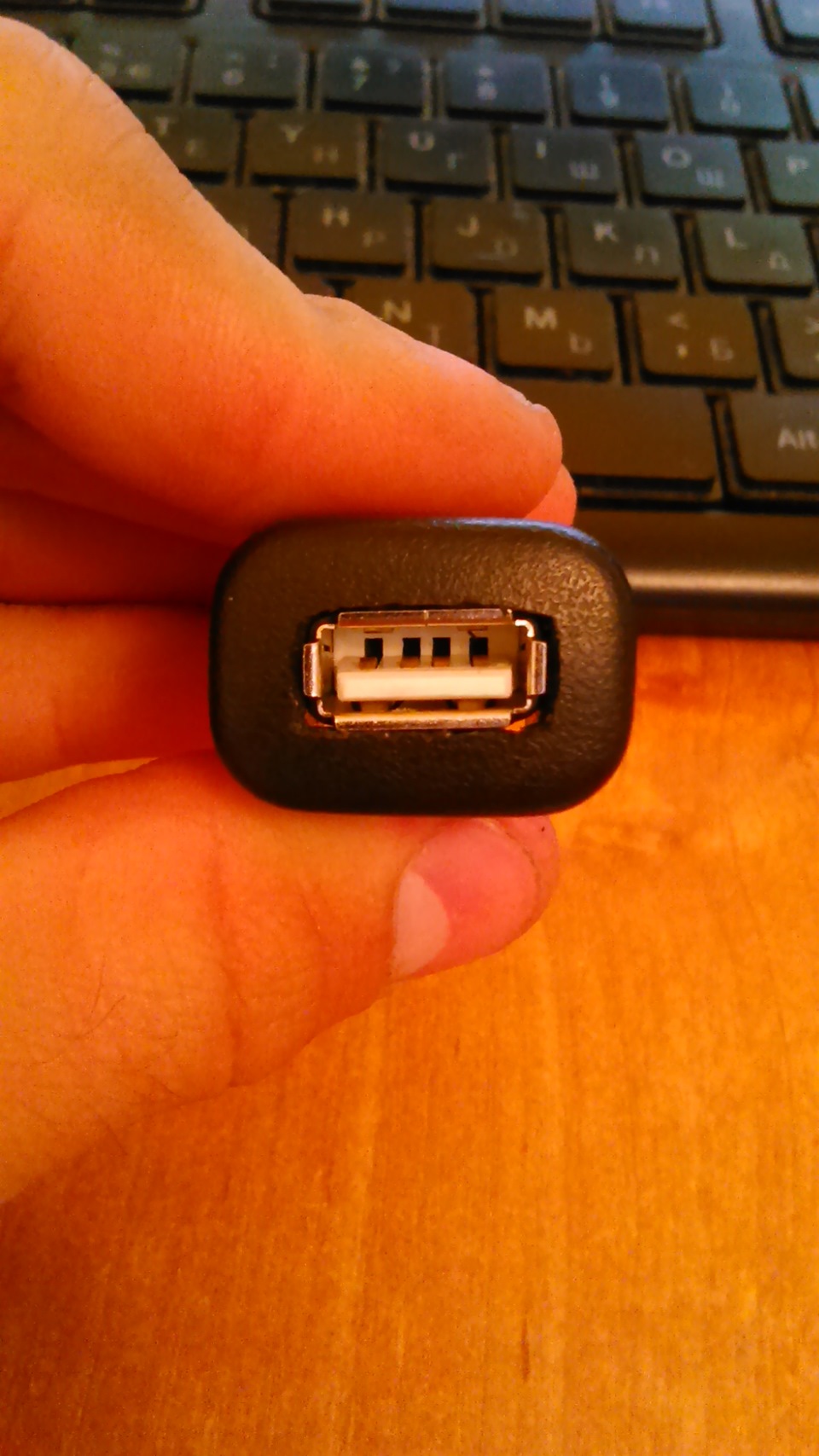

И получилось что то похожее на готовые зарядники за 300-400р)

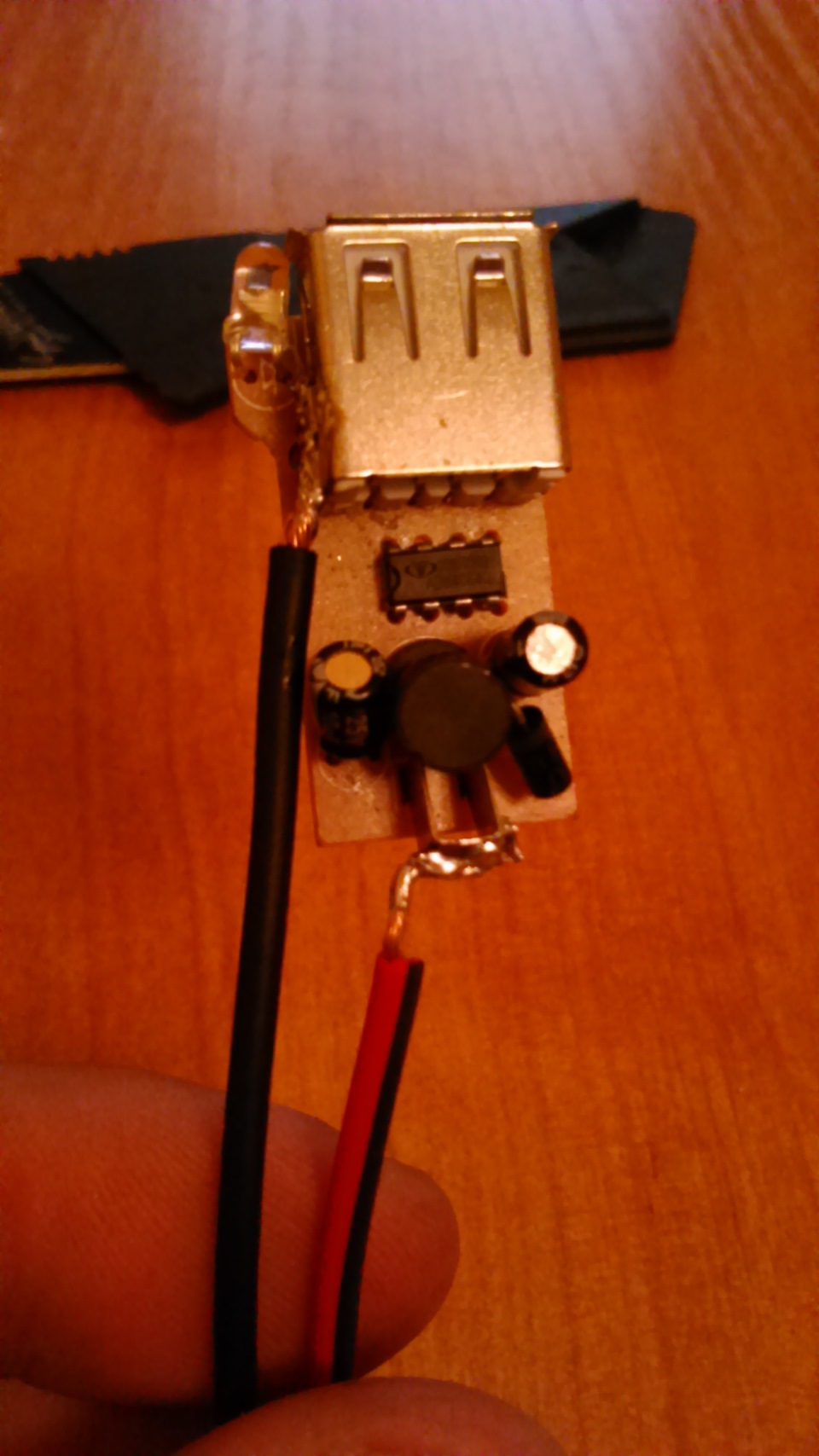

Дальше припаиваем всё как положено

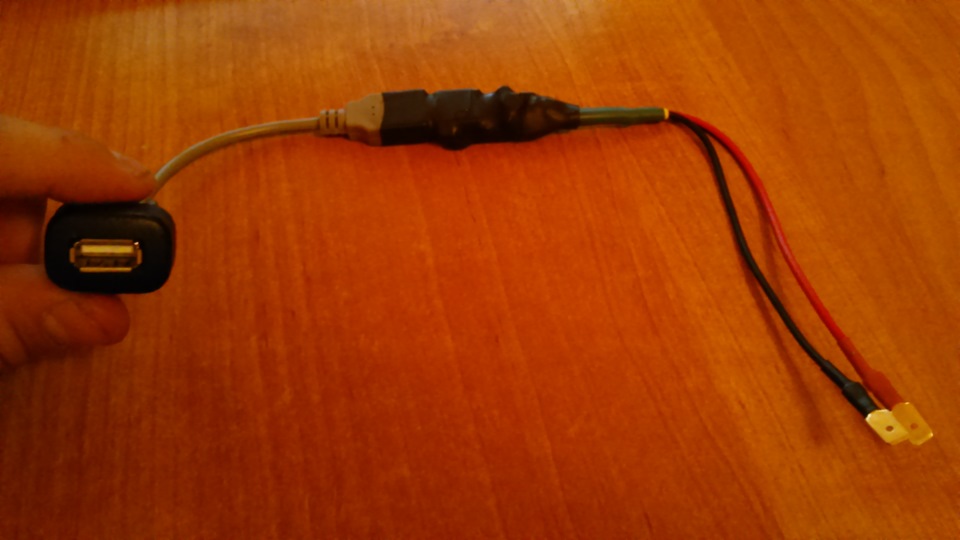

и на все это дело одеваем термоусадочные трубки и клемы Мама/папа

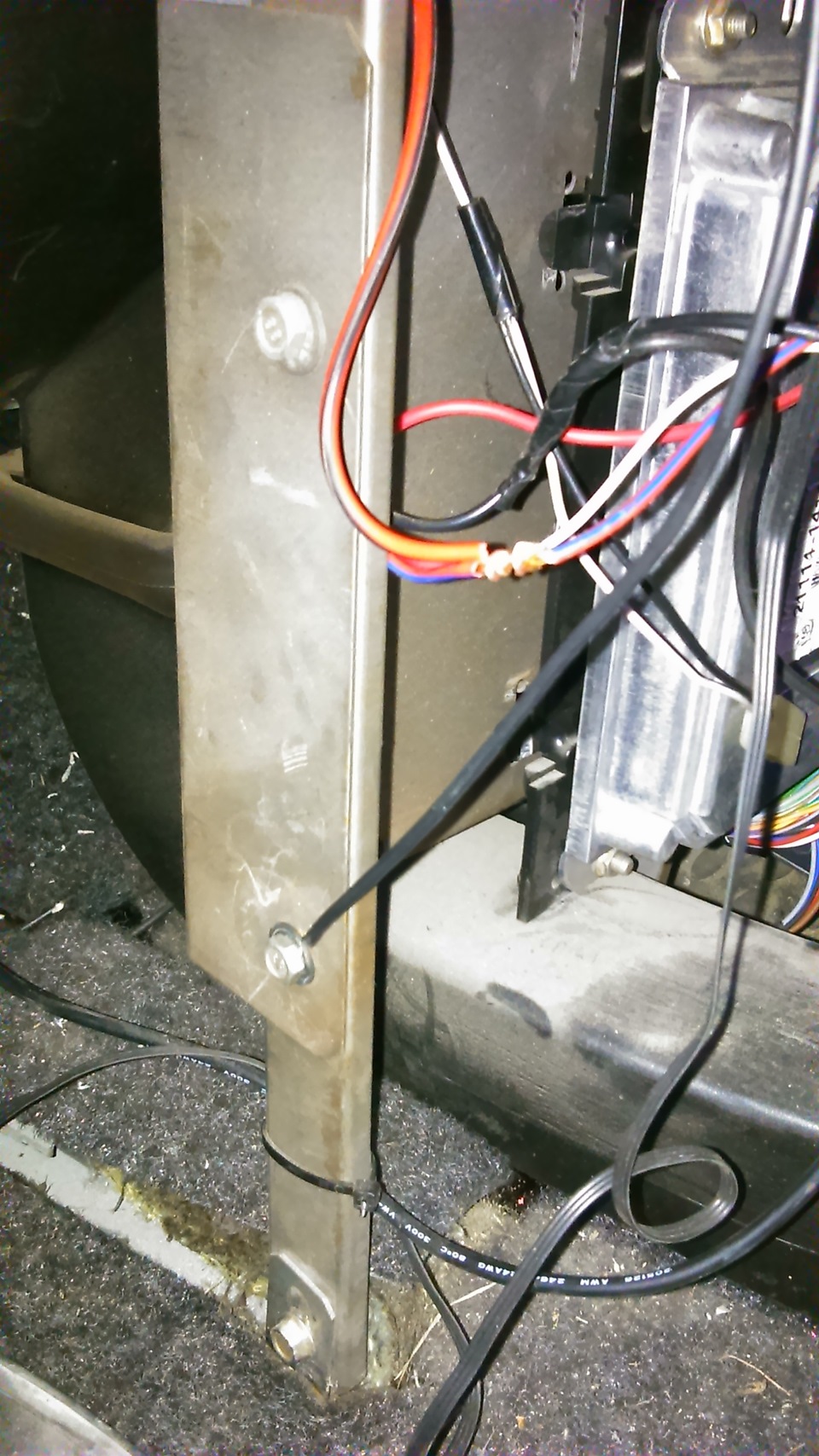

Питание взял от прикуривателя, минус взял рядом на какой то железяке

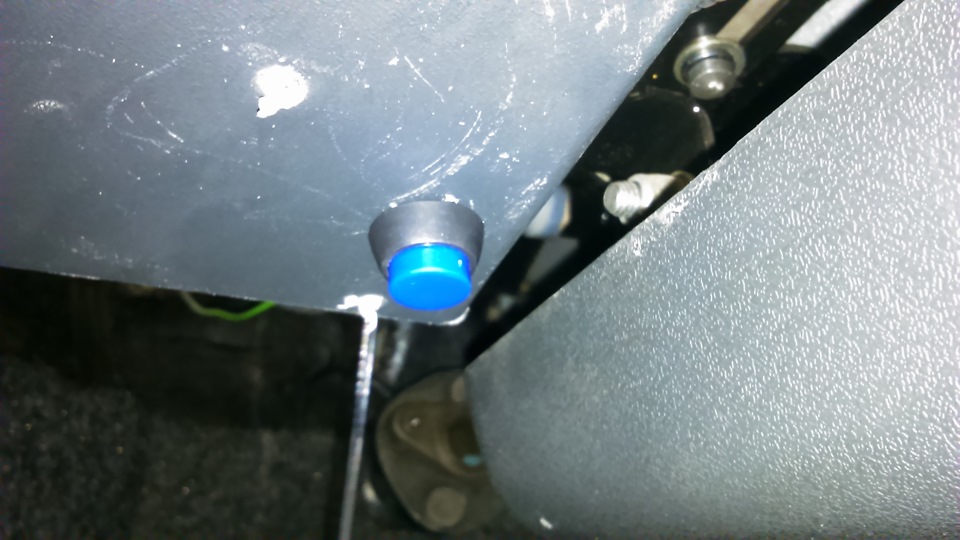

И подключил это через кнопку

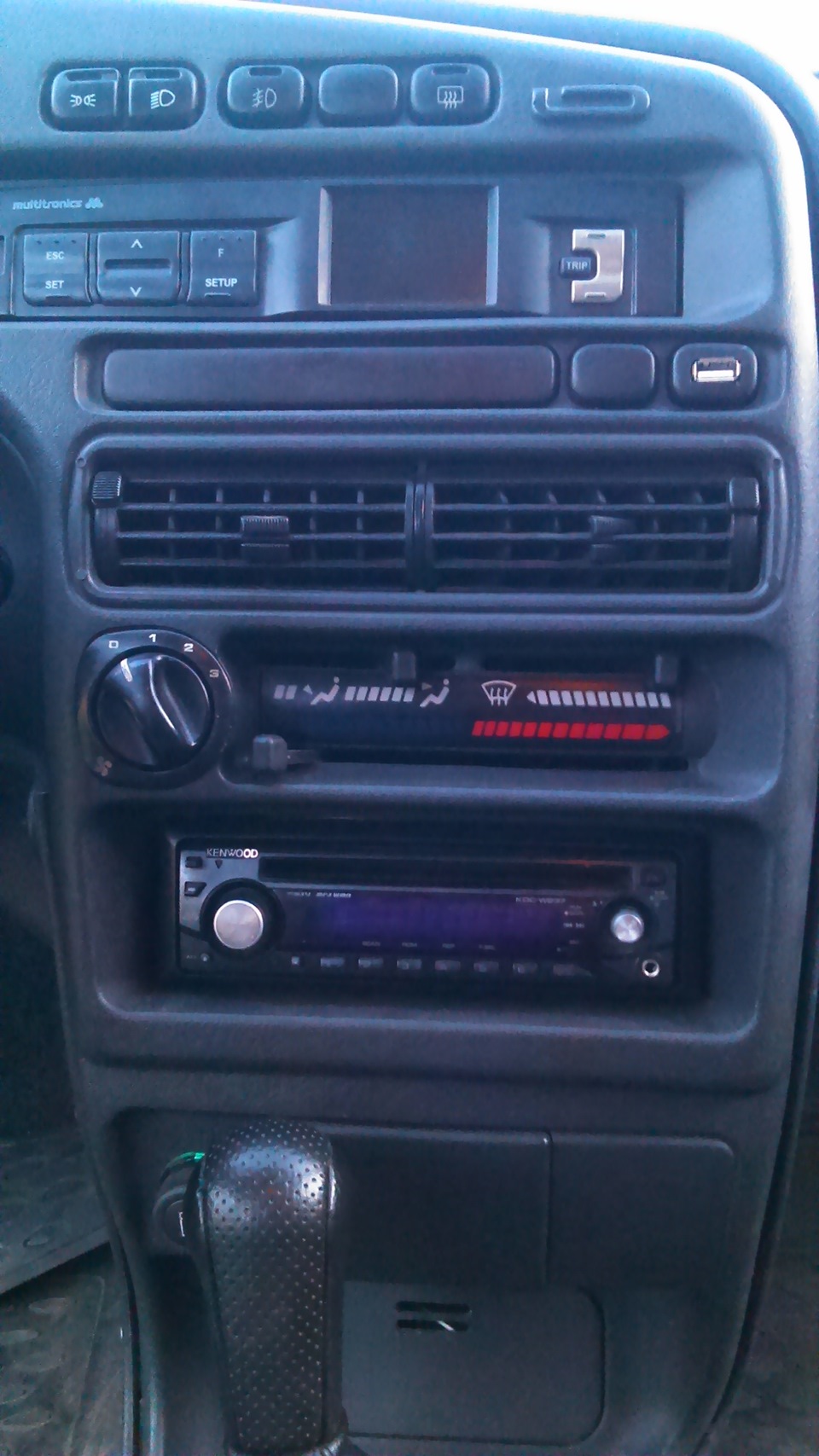

И радуемся готовому результату) Все работает, всё заряжает)
Подписывайтесь и ставьте лайки, это ведь не трудно)
Установка USB с быстрой зарядкой и прикуривателя в багажник и для задних пассажиров
Для путешествий думал о том, что в машине обязательно должен быть USB и прикуриватель в багажнике, а также USB для задних пассажиров. В итоге где-то год назад всё это поставил, и вот теперь пришло время поделиться полезной информацией. При выборе USB требования были: не менее 2 портов, а также поддержка всех режимов быстрой зарядки. В начале думал брать USB type C или обычный классический разъем, в итоге решил что классический будет универсальнее. Покупал всё у китайцев.
Работает хорошо, быстрая зарядка работает.
Передние USB в машине тоже не поддерживают быструю зарядку. Без этого если включить большую яркость экрана и навигацию на телефоне, то он почти не заряжается. Для решения проблемы поставил в прикуриватель USB адаптер с быстрой зарядкой. К сожалению в местных магазинах найти вариант с двумя портами не удалось. Если есть быстрая зарядка, то только на 1 порт. А если где-то было на два порта, то по факту быстрая зарядка не работала в принципе.
Подключение сделано так, что работает всегда. Поэтому можно использовать для питания холодильника или для подключения подсветки лагеря при выключенном питании автомобиля. Встроенный вольтметр удобен для контроля напряжения.
За год эксплуатации каких-либо проблем не возникло.
Попросили ссылки на товар:
— в багажник — продавец «AliExpress Carstyle Online Store» aliexpress.ru/item/Car-Ci…f-With/4000058722569.html
— в салон — продавец «AliExpress Innovation Keep Going Store» aliexpress.ru/item/Dual-Q…er-for/4000089965520.html
Subaru XV 2018, двигатель бензиновый 2.0 л., 150 л. с., полный привод, вариатор — тюнинг
Машины в продаже
Комментарии 17
Вот так похитил человека, связал, положил в багажник. Он едет и видит, что напряжение нормальное. )))
Зачем связывать. Там вообще жить можно. Холодильник, еда. Да еще и свет поставил для чтения хороший светодиодный www.drive2.ru/l/580778260661535130/
Прикольно)) а ты это все сам подключал? Это вообще сложно?
Мне казалось не сложно. Но узнав что подключение стоит около 1500 рублей, решил проще и дешевле заплатить. В итоге пол дня провозились наверное.
Ого! Долго как)) а где ты это делал? У ОД?
Нет конечно. У дилера только ТО со своими расходниками. Все остальное в другом месте. Есть хорошая контора, которая специализируется на сигнализации, и других штучках. Там делаю.
Смельчак))
Мой мир пока ограничен ОД в тч из-за технической безграмотности.
Так, в этом сезоне жду фоточек с холодильником в багажнике и люстрой;)
Тут скорее нужна юридическая грамотность в том плане что можно все делать не у дилера и не слететь с гарантии. Ну а выбор сервиса это дело такое. Я по рекомендациям обычно. Ну и сам смотрю что они делают. Не надо быть технарем, достаточно в людях разбираться чтобы понять или почувствовать подвох, когда халтурят или хотят обмануть, или просто не качественно работают. Никогда машину просто не оставляю, всегда стою рядом с мастером, наблюдаю, спрашиваю, в целом разговариваю. Из разговора он сам расскажет что стажёр например, работает недавно. Или наоборот что раньше у официалов работал, а потом сюда старшим перешёл. И так далее. В маленьких сервисах ещё видно как между собой сотрудники разговаривают и так далее.
Вот это вообще тема скользкая про границы ответственности при наступлении гарантийного случая. Где это мерило, что можно делать, а что нельзя?
У ОД, кстати, по крайней мере моего, тоже все в порядке, но, наверное, просто дороже. Мне мой нравится, душевные ребята и очень спетый состав.
Мне казалось не сложно. Но узнав что подключение стоит около 1500 рублей, решил проще и дешевле заплатить. В итоге пол дня провозились наверное.
Они от блока предохранителей отдельный силовой провод тянули чтоль?
Да тянули. А как по другому грамотно запитаться?
Строим универсальную, машинную USB зарядку (попытка номер раз)
Здравствуйте Хабра-господа и Хабра-Дамы!
Думаю некоторым из Вас знакома ситуация:
«Автомобиль, пробка, N-ый час за рулем. Коммуникатор с запущенным навигатором уже 3-й раз пиликает об окончании заряда, несмотря на то что все время подключен к зарядке. А Вы, как на зло, абсолютно не ориентируетесь в этой части города.»
Далее, я расскажу о том, как имея в меру прямые руки, небольшой набор инструментов и немного денег соорудить универсальную (подходящую для зарядки номинальным током, как Apple, так и всех остальных устройств), автомобильную USB зарядку для Ваших гаджетов.
ОСТОРОЖНО: Под катом много фото, немного работы, никакого ЛУТ и нет хеппи энда (пока нет).
Автор, нафига все это?
Некоторое время назад со мной приключилась история описанная в прологе, китайский usb-двойник, абсолютно бессовестно дал разрядиться моему смарту во время навигации, из заявленных 500mA он выдавал около 350 на оба сокета. Надо сказать я был очень зол. Ну да ладно — сам дурак, решил я, и в этот же день, вечером, был заказан на eBay автомобильный зарядник на 2А, который почил в недрах китайско-израильской почты. По счастливой случайности, у меня завалялась платка конвертор DC-DC step down с выходным током до 3-х А и я решил на ее базе собрать себе надежный и универсальный зарядник для автомобиля.
Немного о зарядных устройствах.
Большинство зарядных устройств, которые присутствуют на рынке, я бы поделил на четыре типа:
1. Яблочные — заточенные под Apple-устройства, снабженные небольшой зарядной хитростью.
2. Обычные — ориентированные на большинство гаджетов, которым достаточно закороченных DATA+ и DATA- для потребления номинального тока заряда (тот, что заявлен на зарядном устройстве Вашего гаджета).
3. Бестолковые — у которых DATA+ и DATA- висят в воздухе. В связи с этим, Ваше устройство решает, что это USB-хаб или компьютер и не потребляет более 500 mA, что отрицательно сказывается на скорости заряда или вообще в отсутствии оного под нагрузкой.
4. Хитро%!$&е — так как внутри у них установлен микроконтроллер, который сообщает устройству, что то из разряда того, что небезызвестный герой Киплинга сообщал животным — «Мы с тобой одной крови, ты и я», проверяет оригинальность зарядки. Для всех же остальных устройств они являются ЗУ третьего типа.
Последние два варианта, в силу понятных причин, считаю не интересными и даже вредными, поэтому сосредоточимся на первых двух. Поскольку наша зарядка должна уметь заряжать, как яблочные так и все остальные гаджеты мы используем два выхода USB, один будет ориентирован на Apple — устройства, второй на все остальные. Замечу лишь, что если Вы по ошибке подключите гаджет к не предназначенной для него USB розетке, ничего страшного не произойдет, просто он будет брать те же пресловутые 500mA.
Итак, цель: » Немного поработав руками получить универсальную зарядку для машины.»
Что нам понадобится
1.Для начала, разберемся с током заряда, обычно, это 1А для смартфонов и около 2-х Ампер для планшетов (кстати мой Nexus 7, почему то из своей же зарядки не берет более 1.2А). Итого для одновременной зарядки средних планшета и смартфона нам потребуется ток 3А. Значит конвертер DC-DC, что у меня имеется в наличии вполне подойдет. Должен признать, что конвертер на 4А или 5А для данных целей подошел бы лучше, для того что бы тока хватало на 2 планшета, но компактных и недорогих решений так и не нашел, да еще и время поджимало.
Поэтому я использовал то что было:
Входное напряжение: 4-35В.
Выходное напряжение: 1.23-30В (регулируется потенциометром).
Максимальный ток на выходе: 3А.
Тип: Step Down Buck converter.
2. USB розетка, я использовал двойную, которую выпаял из старого USB-хаба.
Так же можно использовать обычные сокеты от USB удлинителя.
3. Макетная плата. Для того что бы припаять к чему-нибудь USB розетку и собрать простенькую схему зарядки для Apple.
4. Резисторы или сопротивления, кому как больше нравится и один LED. Всего 5-ть штук, 75 кОм, 43 кОм, 2 номиналом 50 кОм и один на 70Ом. На первых 4-х как раз и строится схема зарядки Apple, на 70 Ом я использовал для ограничения тока на светодиоде.
5. Корпус. Я нашел в закромах родины футляр от фонарика Mag-Lite. Вообще, идеально бы подошел футляр от зубной щетки черного цвета, но я такового не нашел.
6. Паяльник, канифоль, припой, кусачки, дрель и час свободного времени.
Собираем зарядку
1. Первым делом я закоротил между собой выводы DATA+ и DATA- на одном из сокетов:
*Прошу прощение за резкость, встал рано и телу хотелось спать, а мозгу продолжения эксперимента.
Это как раз и будет наша розетка для не яблочных гаджетов.
2. Отрезаем нужный нам размер макетной платы и размечаем и сверлим в ней отверстия под крепежные ножки USB розетки, параллельно проверяя, что контактные ножки у нас совпадают с отверстиями в плате.
3. Вставляем сокет, фиксируем и припаиваем к макетной плате. Контакты +5В первой(1) и второй(5) розетки замыкаем между собой, так же поступаем и с контактами GND(4 и 8).
Фото только для пояснения, контакты пропаиваются уже на макетной плате
4. Распаиваем на оставшиеся два контакта DATA+ и DATA- следующую схему:
Для соблюдения полярности пользуемся распиновкой USB:
У меня получилось так:
Не забываем подстроить напряжение на выходе, при помощи отвертки и вольтметра задаем 5 — 5.1В.
Так же я решил добавить индикацию к цепи питания USB, паралельно к +5V и GND припаял желтый лед с резистором на 70Ом для ограничения тока.
Убедительная просьба к людям с тонкой душевной организации и прочим любителям прекрасного: «Не смотрите следующую картинку, ибо пайка кривая.»
5. Фиксируем плату конвертер на нашей макетной плате. Я это осуществил при помощи ножек от все тех же резисторов, запаяв их в контактные отверстия на плате конвертера и на макетной плате.
6. Припаиваем выходы конвертера к соответствующим входам на USB-сокете. Соблюдаем полярность!
7. Берем корпус, размечаем и сверлим отверстия под крепление нашей платы, размечаем и вырезаем место под USB розетку и добавляем отверстия для вентиляции напротив микросхемы конвертера.
Крепим макетную плату болтами к корпусу и получаем вот такую коробочку:
В Машине это выглядит так:
Тесты
Далее, я решил проверить реально ли мои устройства будут считать, что они заряжаются от родной зарядки. А заодно замерить и токи.
Питание обеспечено БП от старого принтера 24В 3.3А.
Ток я замерял перед выходом на USB.
Забегая вперед скажу, все имеющиеся у меня устройства зарядку признали.
К USB розетке номер один (которая предназначена для разных гаджетов ) я подключал:
HTC Sensation, HTC Wildfire S, Nokia E72, Nexus 7, Samsung Galaxy ACE2.
Для Sensation и Nexus 7 я проверил время зарядки, начинал с 1% и заряжал до 100%.
Смартфон зарядился за 1 час 43 минуты (батарейка Anker на 1900 mAh), должен заметить, что от стандартной зарядки он заряжается около 2-х часов.
Планшет же зарядился за 3 часа 33 минуты, что на пол часа дольше чем зарядка от сети (Одновременно заряжал только одно устройство).
Чтобы оба Android устройства брали из зарядки максимум, мне пришлось спаять небольшой переходничок(который подключал к apple USB), к нему подключен HTC Sensation.
К USB розетке номер два я подключал: Ipod Nano, Ipod Touch 4G, Iphone 4S, Ipad 2. Поскольку Nano заряжать такой штукой смешно — он у меня максимум 200 mA брал, проверял Touch 4g и IPad. Ipod заряжался 1 час 17 минут с нуля и до 100%(правда вместе с IPAD 2). Ipad 2 заряжался 4 часа и 46 минут (один).
Как Вы видите Iphone 4S с удовольствием потребляет свой номинальный ток.
Кстати, Ipad 2 меня удивил, он абсолютно не чурался схемы с закороченными дата контактами и потреблял абсолютно те же токи, что и от предназначенного для него сокета.
Процесс зарядки и выводы
Для начала напомню, что все устройства в которых используют литиевые аккумуляторы имеют в наличии контроллер заряда. Работает он по следующей схеме:
Как видно из графика, в начале зарядного цикла контроллер позволяет заряжать максимально допустимым током для Вашего устройства и постепенно снижает ток. Уровень заряда определяется по напряжению, так же контроллеры мониторят температуру и отключают зарядку при высоких значениях последней. Контроллеры заряда могут находится в самом устройстве, в аккумуляторе или в зарядном устройстве (очень редко).
Подробней о зарядке литиевых элементов можно почитать здесь.
Собственно тут мы и подошли к моменту почему этот топик называется: «Попыткой номер раз». Дело в том, что максимум, что у меня получилось выжать из зарядки это: 1.77А
Ну а причина, на мой взгляд, не оптимально подобранная катушка индуктивности, которая в свою очередь не дает Buck — конвертору выдать свой максимальный ток. Думал ее заменить, но инструмента для пайки SMD у меня нет и в ближайшее время не предвидится. Это не ошибка проектировщиков платы с ebay, это просто особенность данной схемы так как она ориентированна на различные входящие и исходящие напряжения. При подобных условиях просто невозможно выдавать максимальный ток на всем диапазоне напряжений.
В итоге, я получил устройство, которое способно заряжать два смартфона одновременно или один планшет в автомобиле за вменяемое время.
В связи с вышесказанным было решено оставить эту зарядку как есть и собрать новую, полностью своими руками, на базе более мощного конвертора LM2678,
который в перспективе, сможет «накормить» два планшета и смартфон одновременно (5А на выходе). Но об этом уже в следующий раз!
