Меняем антенные усики (Bosch)
Убираясь в бардачке я наткнулся на ремкомплект антенных усиков — лежит наверно уже полгода, всё наклеить не могу, то забываю, то некогда.
Отдираем корпус антенны:
Откручиваем маленький шурупчик
Снимаем верхнюю половинку корпуса
С медной подложки убираем остатки старых, накидываем наконечники новых усиков
Собираем в обратном порядке
Наклеиваем двусторонний скотч, имеющийся в ремкомплекте, на корпус антенны, предварительно удалив остатки старого, и, протерев место на стекле спиртовой салфеткой (тоже есть в комплекте), лепим на место.
Лучше (!) скотч клеить белой стороной к корпусу антенны, иначе на тёмной лобовухе появится маленький белый кружочек — как бельмо на глазу. Как я так, не подумав, налепил — сам в шоке. А дабы приклеить усики ровно в линеечку, можно начертить маркером вертикальную и горизонтальную линии с наружной стороны лобовухи (потом сотрёте спиртовой/»влажной» салфеткой) — по ним и ориентироваться удобней. Я так от руки, так как всё-равно переклеивать из-за этой белой блямбы.
Потом можно и движок помыть от весенней пыли.
#2 Установка внутренней антенны BOSCH Avtofun PRO
Сегодня приобрел себе внутреннюю антенну BOSCH. До этого пользовался антенной установленной на крыше, её установил прошлый владелец, только вот толку от нее было мало, мой город находится на приличном расстоянии от радио вышки и хороший приём эта антенна не обеспечивала.
Внутри коробки находится довольно хорошая инструкция по установке, а также сама антенна, салфетки, крепление и т.д.
Перед тем как приступить к установке нужно провести подготовительные работы. Вырезать из упаковки треугольник для правильного расположения антенны.
Протереть салфеткой входящей в комплект стекло, где будет расположена антенна.
Открутить солнце защитный козырёк с пассажирской стороны, который крепится на 2х саморезах и боковую декоративную панель, закреплённую 3-мя саморезами.
А также нижнюю боковую панель, прикрученную 5 саморезами. и вытащить магнитолу
Далее начинаем заниматься установкой антенны. Вставляем клейкую часть антенны в подготовленный треугольник, отклеить защитную плёнку, и приклеить его к лобовому стеклу.
Дальше производим установку усов антенны, в моём случае они будут находиться перпендикулярно друг другу. Если они слишком длинные их можно укоротить ножницами.
После проделанной работы устанавливаем на место саму антенну и закручиваем её саморезом входящим в комплект. Далее вставляем минусовой провод от антенны в отверстие для самореза который крепит козырек. Черный провод питания антенны прячем под обшивку крыши и выводим сбоку.
Теперь устанавливаем назад боковую декоративную панель, пряча за неё провод. Прикручиваем 3-мя саморезами и опускаем провод вниз к нижней полке торпеды. Аккуратно размещаем провод между этой полкой и бардачком и выводим к магнитоле.
После этого подключаем антенну непосредственно к магнитоле в разъём для антенны. А провод питания усилителя антенны, подключаем к специально проводу в пучке от магнитолы, а моём случае это сине-белый, может быть синий. Главное чтобы было написано в схеме подключения магнитолы, что этот провод: выход +12 В на авт. антенну. тем самым антенна у нас будет работать не постоянно, а только тогда когда будет включена сама магнитола.
Затем, ставим магнитоллу на своё место, прикручиваем нижнюю боковую панель и наслаждаемся музыкой с радио!)

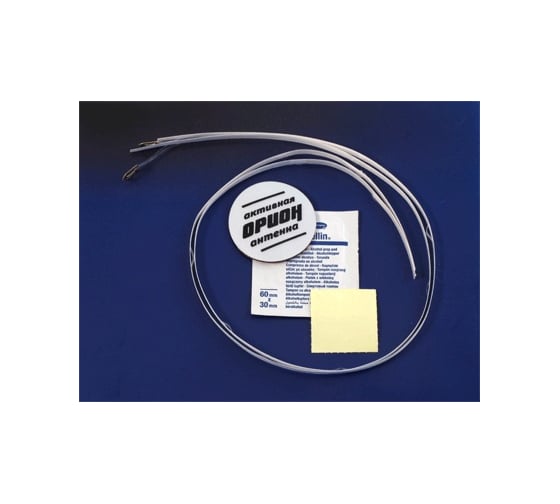

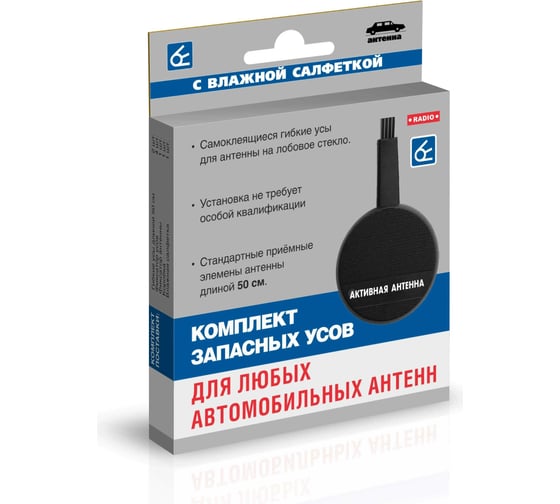

Комплект гибких усов для антенны Bosch и др. Вымпел 4017
Цена за упаковку 6 шт.: 918 р.
Цена за ед. товара: 153 р. 176 р.
Спишите до 70 р. бонусами Начислим 1 бонус

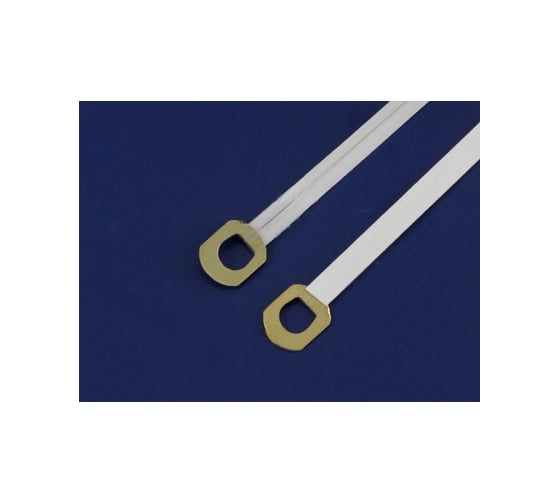

Комплект гибких усов для антенны Bosch и др. Вымпел 4017 используются для крепления на лобовое стекло изнутри салона автомобиля. Изделия имеют самоклеящуюся основу. Возможны различные виды установок (под любой угол между усами). Усы легко поддаются монтажу, не требуется специальная квалификация пользователя. Технология изготовления изделий аналогична технологии фирмы Robert Bosch Gmbh, Германия.
Технические характеристики антенны Вымпел 4017
Комплектация
Информация об упаковке
Документация
Сервисное обслуживание
Поможем решить любую проблему с товаром
Устраним любую неисправность по гарантии. Срок указан без учета логистики
Обращайтесь за обслуживанием в авторизованные сервисы производителя
Отзывы
Вопросы и ответы
Есть вопросы о товаре?
Доброго дня. А подскажите пиожалуйста подходят ли эти усы к другим антеннам? У меня Skyway Alfa https://www.vseinstrumenti.ru/avtogarazhnoe-oborudovanie/avtomobilnye-aksessuary/v-salon-avtomobilya/elektronika/avtomobilnye-antenny/skyway/aktivnaya-vnutrisalonnaya-alpha-kruglaya-tonkoe-polotno-odin-us-kabel-2-2m-chernyj-s00203003/ Но плохо мастер ее установил и единственный ее ус порвался через несколько дней.
Здравствуйте, Максим! Точных данных о совместимости нет.
Подключение активной антенны Bosch
Еще раз здрасьте)))
Всем откликнувшимся спасибо, за подсказки про лампочки…
В благодарность за это расскажу в картинках, как подключить активную антенну, на примере антенны фирмы Bosch.
Сперва наперво, как описано в инструкции выбираем куда установить антенну, в угол, как у меня или по всей ширине лобового стекла.
В комплекте имеется спиртовая салфетка, открываем ее упаковку, и обезжириваем место установки
На упаковке нарисован треугольник, призванный помочь нам в позиционировании антенны на стекле, вырезаем его. Фиксируем в его пазах монтажный диск, снимаем с диска защитную пленку, и клеим диск на стекло, в месте установки антенны.
Приглаживаем диск и удаляем треугольник.
Затем необходимо приклеить, так называемые ограничительные полоски. По ним вы в последствии сориентируетесь, куда лепить усы антенны.
После монтажа усов, эти ленточки удаляются.
Накидываем на штырек диска ус антенны, предварительно отклеив небольшой участок защитной пленки. Наживляем и постепенно вытягивая защитную пленку из под усика антенны, приклеиваем ее к лобовому стеклу. Защитную пленку не выкидываем. Затем приклеиваем следующий ус вдоль ограничительных полосок, следя за тем чтобы не наклеить антенну на них.
Так как я установил антенну в углу, то массу пришлось фиксировать на саморез солнцезащитного козырька.
Откручиваем козырек, через отверстие в обшивке потолка, продеваем защитную пленку от антенны, привязываем к нему кабель массы, заводим кабель под обшивку потолка.
Фиксируем массу на кузов.
Затем, уверенным рывком))) снимаем облицовку стойки, и и укладываем кабель в свободные пазы, на фиксаторах шланга омывающей жидкости.
Подматываем кабель изолентой, что бы сидело поплотнее.
Что бы хорошо уложить кабель, нужно снять бардачок (хотя можно изловчиться и так, но мне нужно было засунуть туда usb) и вот в этом самом месте я узнал, что у меня не бардачок, а перчаточный ящик, причем с охлаждением, или подогревом… в общем как повезет.
Откручиваем саморезы фиксирующие бардачок, и вынимаем его.
Укладываем кабель.
Самое интересное, это кабель для питания усилителя антенны. Его необходимо подключить на колодку магнитолы.На специальный 12 вольтовый кабель. Этот провод имеется во всех(не штатных) магнитолах и называется управляющим антенным кабелем. Как правило он имеет стандартный синий цвет.
Осталось поставить бардачок на место…
Снимаем дефлектор с воздуховода, берем специнструмент и на ощупь одеваем шток воздуховода на место.
Одеваем дефлектор на место, улыбаться ему в темноте еще много лет.
Прикручиваем саморезы, одеваем накладку стойки на место и…
Укладывать косу лучше при снятых центральных воздуховодах, которые легко вынимаются при снятой магнитоле, изнутри.
PPS
… и да я купил себе майфун (для заинтересованных в чужих магнитолах СО СЪЕМНОЙ ПАНЕЛЬЮ)
Звук очень очень на высоте, аж слезу выбивает, но об этом потом…
и еще я пытаюсь бросить курить.
Сцепление, передача, Монте Карло… хоть и не за окном, но в душЕ точно)))
Всем счастья и добра ;)))
Скрытая установка активной антенны Bosch + устранение наводки от генератора
Привет всем. В прошлом Б/Ж я писал о неудачном опыте установки активатора усилителя стоковой антенны. После этого задумался об установке сторонней активной антенны. Только не хотел, чтобы она была на лобовом стекле — не терплю там лишнего.
Сегодня приобрел антенну Bosch.
Изначально хотел установить под обшивку задней форточки, но длины провода не хватило. Тогда решил спрятать ее под обшивкой потолка с пассажирской стороны.
Провод проложил под обшивкой стойки. Прижал его уплотнительной резинкой. Заземление сделал так же под уплотнительной резинкой и прижал креплением из комплекта.
«Усы» от антенны наклеил на шелкографию так, чтобы когда будет установлена обшивка стойки, их видно не будет. Не по инструкции, но клеить так, чтобы попадались мне на глаза, не захотел.
Провод прикрепил пластиковой стяжкой к проводу моторчика печки под бардачком.
Результат мне понравился. Прием радио хороший, за городом тоже помех нет)
Теперь смело можно ставить «плавник» на крышу))
Также замучал меня писк генератора из динамиков. Проверил массу в ГУ — все нормально. Взял попробовать новые межблоки — не помогло. Тогда заехал к мастеру магнитол, он все проверил — норма.
Расстроился, думал, что так и придется ездить с писком, но мастер предложил проверить последний вариант — фильтр Raptor GL15. Поставил — тишина) Радости было…надеюсь долго прослужит)
