ДОПОЛНИТЕЛЬНЫЕ ПРИБОРЫ В АВТО. КАКИЕ БЫВАЮТ?
В данной статье поговорим про дополнительные приборы в салон автомобиля: какие бывают и для чего нужны.
Тем, кто водит машину на пределе и занимается тюнингом автомобиля, необходимы дополнительные показатели работы узлов и агрегатов. Еще более важным является факт, что дополнительные приборы по сравнению со штатными более точны и имеют быстрый отклик и реакцию. Это основная причина установки таких измерителей на заряженные автомобили.
СПОРТИВНЫЙ ТАХОМЕТР
Чаще всего как дополнительный прибор на торпедо можно встретить спортивный тахометр. И именно тахометр, как правило, самый большой из альтернативных измерителей. В то время как обычные диаметры шкал приборов 50–60 мм, тахометры же можно встретить на все 120 мм.
Альтернативные тахометры – это не просто указатель оборотов двигателя. Самые простейшие из них комплектуются дополнительной ограничительной меткой, которую водитель может выставить самостоятельно Более серьезные приборы комплектуются отсечкой по максимальным оборотам со световой индикацией предельных значений и памятью на несколько секунд или даже минут.
Отсечка по максимуму удобна, поскольку, к примеру, с использованием дополнительного светового предупреждения этот тахометр способен в очень доступной форме объявить водителю, что граница предельных оборотов двигателя достигнута и необходимо переключать передачу. А функция записи пригодится для гонщиков. Имея возможность посмотреть обороты двигателя в реальном времени при прохождении маршрута, водитель может затем выявить свои ошибки.
ДОПОЛНИТЕЛЬНЫЕ ИЗМЕРИТЕЛИ ТЕМПЕРАТУРЫ
В обычном автомобиле мы пользуемся измерителем температуры охлаждающей жидкости. В тюнинге температурное измерение имеет большую популярность. Температура масла может дать дополнительную информацию об эффективности охлаждения мотора, что крайне важно при интенсивной езде. Вероятно, может понадобиться установка масляного насоса большей производительности, другого поддона картера с более эффективным отводом тепла.
Температура выхлопных газов дает понимание, насколько правильно осуществляются смесеобразование и процесс сгорания. Так, например, слишком высокая их температура (норма в среднем составляет порядка 900 ОС) может говорить о чрезмерном обеднении рабочей смеси. Температура входящего воздуха подскажет причину снижения мощности вследствие плохой наполняемости цилиндров и возможную причину детонации. А температура после интеркулера может сказать, насколько хорошо он справляется со своей задачей.
Некоторые продвинутые фирмы устанавливают специальные измерители температуры масла в трансмиссии. И механические, и автоматические КПП при работе в предельных режимах сильно греются и введение такого прибора – полезное дело. Даже банальная температура забортного воздуха может серьезно выручить водителя, известив, что в данном месте трассы минус и возможен гололед.
ИЗМЕРИТЕЛИ ДАВЛЕНИЯ НАДДУВА ДВИГАТЕЛЯ
Эти приборы призваны показывать величину давления газов или жидкостей. Самый известный измеритель – Boost, Turbo или Turbo boost, короче говоря, измеритель давления наддува. Эти данные необходимы для управления автомобилями, оснащенными наддувом двигателя. Интересны решения, при которых этот измеритель выполняется сдвоенным, т. е. с двумя стрелками разных цветов. Одна показывает давление после нагнетателя, а другая – уже во впускном коллекторе.
Измеряется также давление топлива. При установке форсунок и топливного насоса повышенной производительности измеритель позволяет отслеживать давление в топливной системе, давая представление о корректности ее работы.
Давление масла для высокофорсированных двигателей – жизненно важный показатель. Масло теряет свои свойства, масляный насос перестает справляться, или по ряду причин давление в смазочной системе может снизиться. Это грозит тем, что так называемый масляный клин, т. е. прослойка масла, возникающая между двумя трущимися деталями, может продавиться либо вовсе исчезнуть. Итог весьма плачевен.
ДОПОЛНИТЕЛЬНЫЕ ВОЛЬТМЕТРЫ И АМПЕРТМЕТРЫ
Отдельного упоминания заслуживают дополнительные электрические измерители. Учитывая, что современные автомобили буквально напичканы различной электроникой, эффективность работы генератора и аккумуляторной батареи крайне важна. Например, измеретель бортового напряжения может сказать о работоспособности аккумуляторной батареи.
Работа и назначение этих измерителей аналогичны общеизвестным устройствам. Вольтметр измеряет колебания напряжения в бортовой сети, а амперметр иллюстрирует процесс зарядки-разрядки аккумуляторной батареи. Из этой пары вольтметр наиболее информативен, но в паре эти приборы дают наиболее полное представление о работе системы электроснабжения автомобиля, позволяя определить практически любую неисправность.
Существует варианты сдвоенных и строенных измерителей. Речь идет о приборах, на одном циферблате которых умещается несколько различных измерителей. Это решение направлено в сторону снижения излишнего заполнения приборной панели автомобиля.
Дополнительные световые приборы в 2021 году, законность установки, техрегламент
Volkswagen Transporter 1995, двигатель дизельный 1.9 л., 68 л. с., передний привод, механическая коробка передач — другое
Машины в продаже
Комментарии 19
для чего на старте были все вот эти «на каком основании… какая норма закона…» при обычной остановке для проверки доков?
146%, что если б просто доки показал и был без выхлопа — уехал бы спокойно дальше через минуту по своим делам без всяких постановлений
не видишь что ли, борцун на всю голову.
Как же вы не нашли то?
В РФ все нормировано ГОСТ 8769 от 75-года.
По сути:
-фар ближнего света должно быть не больше не меньше 2-х.
-фар дальнего — не менее 2-х и не более 4-х
-ПТФ не более 2-х!
(Естественно текст устарел дико и, например, матричных светодиодных фар не затрагивает, как и лазерных…)
что касается мест установки — опять же все картинки есть в ГОСТ
Для не терпеливых выдержка:
2. Количество, расположение, цвет, углы видимости
2.1. Фары дальнего света
2.1.1. На каждом транспортном средстве, кроме прицепов и полуприцепов, должно быть установлено не менее двух и не более четырех фар дальнего света.
Общее число фар должно быть четным.
2.1.2. Сила света всех фар дальнего света, горящих одновременно, не должна превышать 225000 кд.
2.1.3. Внешний край светового отверстия фары дальнего света должен быть расположен не ближе к плоскости бокового габарита транспортного средства, чем внешний край светового отверстия фары ближнего света.
2.1.4. Установка фар дальнего света не обязательна на транспортных средствах, расчетная максимальная скорость которых не превышает 40 км/ч.
2.1.5. Фары дальнего света должны излучать белый свет. Допускается применение фар с селективно-желтым светом.
2.2. Фары ближнего света
2.2.1. На каждом транспортном средстве, кроме прицепов и полуприцепов, должны быть установлены две фары ближнего света.
2.2.2. Расположение фар ближнего света на транспортном средстве должно соответствовать указанному на черт.1.
2.3. Противотуманные фары
2.3.1. На каждом механическом транспортном средстве допускается установка спереди двух противотуманных фар. Для туристских и горных автобусов установка противотуманных фар обязательна.
Если на крыше фары ближнего света, они под запретом, у вас уже есть две штатные фары. Если они дальнего света — в вашем случае можно, поскольку штатных у вас тоже две, а разрешено до 4х. Итого:
2 ближнего, 4 дальнего, 2 птф. Это максимум.
Установка/доработка №4: Установка дополнительных приборов
Всем привет!
Настало время для очередной записи в Бортовой Журнал…
В небольшом предисловии хочу сказать, что на Drive2 стало очень много шелухи в виде бестолковых сообщений. Я поменял резину… я получил посылку… я примерил что-либо… и т.д.
Скажите, кому это нужно знать? Зачем посетителям сайта забивать голову этими беспонтовыми постами?! Вот и я не понимаю…
Если вы хотите запомнить дату замены масла например, и для этого делаете запись в БЖ, ну так не публикуйте её для всеобщего обозрения. Запись будет для Вас, и не будет мозолить глаза остальным засоряя Драйв.
Хотите вести отличный БЖ? Тогда пишите не о том, что Вы хотите сделать супер тачку, а о том, КАК Вы это делаете… Читателям не интересно, что Вы отдали в мастерскую свою машину и Вам там прикрутили бампер… Читателям интересен сам процесс! Читателю интересно вместе с Вами переживать Вашу историю и историю Вашего железного коня.
Пишите интересно, увлекательно, подробно… ну или хотя-бы просто описывайте подробно процессы!
Собственно, об этом уже много было постов… но и у самого накипело.
Если кого-то задел, прошу прощения 🙂
А теперь продолжим по теме 🙂
Установка Доп. приборов на Audi 80 B4 (B3) с двигателем ABK.
Когда я задался вопросом установки допов, я стал шерстить информацию на Драйве. И в принципе информации по допам много, но полезную из всего этого добра ещё нужно выцедить. Что я и постараюсь сделать.
Шаг 1:
Для того чтобы установить доп. приборы, нам нужно сначала собрать весь набор для установки.
В набор входят следующие детали:
—► Сами доп. приборы (бывают двух видов)
———► Старого образца (ставились на B3), состоят из трех отдельных датчиков
———► Нового образца (ставились на B4), идут одним блоком
—► Проводка салонная (для допов старого образца)
———► № 893 971 833 (мама) 1 шт.
—————► № 000 979 021 E (клеммы) 4 шт.
———► № 853 971 834 (папа) 1 шт.
—————► № 000 979 103 E (клеммы) 4 шт.
———► № 813 972 923 (мама) 1 шт.
—————► № 000 979 133 E (клеммы) 2 шт.
———► № 813 971 988 (папа) 1 шт.
—————► № 000 979 134 (клеммы) 2 шт.
———► № 443 972 602 (колпачок на фишки 813 971 955 и 813 971 988) 2 шт.
———► № 321 971 970 (на приборы) 3 шт.
—————► № 000 979 107 E (клеммы) 8 шт.
———► № 443 972 993 (на усилитель) 1 шт.
—————► № 000 979 106 (клеммы) 3 шт.
———► № 443 971 989 (на прикуриватель) 1 шт.
—————► № 000 979 106 (клеммы) 2 шт.
———► № 437 919 039 (патроны ламп) 3 шт.
———► № 30 92 6956 (лампы) 3 шт.
—► Планка декоративная.
———► № 893 863 225 5WK
—► Усилитель для подсветки.
———► № 893 919 080 (должен идти с проводкой, но можно обойтись и без него)
—► Датчик температуры масла (одно контактный).
———► № 049 919 563 B
—► Датчик давления масла (двух контактный, бочонок).
———► № 035 919 561 A
—► Уплотнительные шайбы.
———► № 013 81 15 (для датчиков) 2 шт.
—► Пепельница под доп. приборы.
—► Консоль под доп. приборы (в моём случае пришлось дорабатывать родную).
Дополнительно приобретаем (достаем из закромов).
—► Спец. гайки (лучше с запасом).
———► № 903 562 03 (размерность M5X16,6х17).
———► № 903 682 03 (заказывал я M5X20,8X15).
—► Болты (лучше с запасом).
———► № 010 21 39 (размерность M5X15).
———► № 013 975 20 (заказывал я (саморез) 4,8X19).
(то, что заказал я, подходит не очень хорошо из-за того, что очень тяжело подлезть отверткой, чтобы закрутить эти самые саморезы, да и резьба на шайбах под болты. Поэтому самый лучший вариант, это болты.
—► Колпачок резиновый для датчика температуры масла (в любом автомагазине).
—► Провода 2 цвета, 0,5мм2 (метров по 5, чтоб с запасом).
—► Клеммы.
———► Обычные клеммы (для подкапотных датчиков) (мама) 2 шт.
—► Стяжки.
—► Изоленту.
—► Паяльник с припоем.
—► Головка на 24 (для прожига отверстия в тоннеле под прикуриватель) или дремель.
Шаг 2:
Этот шаг скорее рекомендация и его можно пропустить по Вашему желанию.
Что тут сказать… пожалуй самое сложное в установке доп. приборов, это подключение проводки в основной блок реле/предохранителей. Очень устаёт рука, пока пытаешься воткнуть фишку в ответку. Я долго ругался матом и не мог защелкнуть одну из фишек. Поэтому, рекомендую, перед тем как заняться подключением, наведите порядок в проводах. Это сэкономит Вам много нервов и времени.
Также, если вы хотите внедрять хромированные кольца в приборку и допы, а у вас B4, то Вам придется менять панельку печки. Если же Вы не хотите менять панель на B3, то самое простое решение, это зачистка от краски и полировка самих доп. приборов.
Если хотите заменить стекла или ещё что-то и для этого Вам нужно разобрать доп. приборы, то разбираются они простой развальцовкой.
На этом, пожалуй, все рекомендации.
Шаг 3:
Приступаем непосредственно к установке.
Для того чтобы установить Доп. приборы, нам нужно снять центральный тоннель (консоль) и «бороду» (демонтировать старую пепельницу).
—► Демонтаж центрального тоннеля:
———► Для снятия центрального тоннеля нужно открутить два болта под пепельницей задних пассажиров (сама пепельница просто вытаскивается).
———► Далее под ручкой ручного тормоза «отковыриваем» большую квадратную заглушку и откручиваем один болт.
———► Откручиваем ручку КПП.
—► Демонтаж «бороды»:
———► Снимаем «крутилки» печки. Для этого возьмите тряпку с пассатижами и тянем на себя, они просто туго посажены.
———► Под ручками откручиваем два шурупа и снимаем панельку.
———► Далее откручиваем ещё два шурупа держащие пепельницу.
———► Под пепельницей снова откручиваем два шурупа. И один держащий прикуриватель.
———► Ещё два шурупа держащие «бороду» спрятаны за воздуховодами.
———► Демонтируем магнитолу.
———► Демонтируем кнопки.
После того как всё разобрали, нужно подготовить то что есть к установке. И начнем наверно с самого лёгкого.
—► Подготовим заднюю часть центрального тоннеля. Тут нам и пригодится головка на 24 или дремель. У меня было под рукой только второе. В самом тоннеле уже есть место под прикуриватель и нужно сделать только дырку.
—► Затем (в моём случае) подготавливаем переднюю часть тоннеля.
———► Для этого отдираем обшивку тоннеля, прикладываем новую пепельницу и приблизительно намечаем, где нужно вырезать дырку. К сожалению никаких заводских разметок, на ней нет. Далее подгоняем, чтобы пепельница плотно сидела в пазах. Круглые дырки внизу тоннеля должны совпасть с пепельницей. Пепельница готова!
———► Затем устанавливаем сами доп. приборы. Тут у меня немного дело затормозилось, т.к. возник спорный вопрос. Как правильно ставятся доп. приборы?! Вить у меня не было родного тоннеля. А я неоднократно читал/слышал, что в тоннеле должны быть небольшие углубления под крепления допов, в боковинках тоннеля. Я не могу подтвердить, либо опровергнуть это утверждение, НО могу с полной уверенностью заявить, что без каких-либо выпиливаний и углублений, мои приборы встали как влитые.
(Я буду благодарен, если кто-то сможет произвести замеры стенок стокового тоннеля и тоннеля с допами).
Проверяем, чтобы приборы не мешали пепельнице. Устанавливаем на место спец. Гайки, сверлим дырки и прикручиваем доп. приборы болтами к тоннелю.
*Как Вы наверно уже поняли, этот шаг нужен только тем, кто приобрел допы без тоннеля*
—► Теперь нужно протянуть два провода от датчиков. Я их протянул через заглушку под рулем, чуть ниже, чем заглушка с основным жгутом подкапотных проводов. И предварительно закрутил их в тряпичную изоленту.
(К сожалению, не сделал фотографии, но не расстраивайтесь! Когда Вы загляните под рулевую колонку, там Вы увидите много разных вариантов, как можно протянуть проводку).
Шаг 4:
А теперь подключение.
После всего, что я уже подключил в своей Авдотье, разобраться с подключением допов было немного легче. Для начала я прочитал кучу отчетов и выписал всё основное, что необходимо сделать. Вот это, поэтапно я сейчас и напишу.
—► Первое что нам нужно сделать, это вкрутить оба датчика на свои места.
———► Датчик давления масла (двух контактный) вкручиваем вместо старого одно контактного датчик.
———► Датчик температуры масла (одно контактный) вкручиваем вместо заглушки (на двигателе ABK заглушка (под шестигранник) находится рядом с датчиком давления масла).
—► Следующим нашим шагом, будет протяжка проводов из подкапотного пространства.
———► Понадобиться два провода (желательно разных цветов). Один пойдет от датчика температуры масла, а второй от датчика давления масла.
———► Провод, который ранее был снят с одно контактного датчика давления масла, подключаем к ножке WK нового двух контактного датчика давления масла.
———► Один из протянутых проводов (в моём случае красный) подключаем к ножке G двух контактного датчика давления масла.
———► Второй из протянутых проводов (в моём случае синий) подключаем к новому одно контактному датчику температуры масла (Подходит стандартная клемма и одевается она на шляпку. Так же не забудьте одеть колпачок, если нашли его).
С подкапотным пространством закончили и продвигаемся в салон.
—► Очередной шаг, это подключение салонной проводки.
———► Для начала, оба провода протянутых из подкапотного пространства собираем в фишку № 813 971 955 (мама). В моём случае сочетание цветов получилось следующее:
—————► Бело-Синий (WHT-BLU) соединяется фишкой с датчиком давления масла, к ножке G (в моём случае с Красным (RED) проводом) [из под капота]
—————► Зелёно-Черный (GRN-BLK) соединяется фишкой с датчиком температуры масла (в моём случае с Синим (BLU) проводом) [из под капота]
———► Далее подключаем фишку № 893 971 833 (мама). Выглядит следующим образом:
—————► Коричневый (BRN) собираем в жгут и подключаем на массу [минус прикручиваем к кузову]
—————► Серо-Синий (GRY-BLU) собираем в жгут и подключаем к основному блоку реле, на ножку I 58d.
—————► Черно-Синий (BLK-BLU) собираем в жгут и подключаем к основному блоку реле, на ножку C 15a.
—————► Серо-Коричневый (GRY-BRN) собираем в жгут и подключаем к основному блоку реле, на ножку J 58a.
—————► Удлиняем провода для подключения прикуривателя.
Шаг 5:
Заключительный.
Проверяем работоспособность подсветки (меняем лампочки, если требуется — № 30 92 6956), проверяем работоспособность приборов и собираем всё в обратном порядке.
P.S.P.S. Буду благодарен за найденные недочеты, исправления или просто ошибки.
Пожалуй, на этом всё. Удачи!
Далее:
Установка Подогрева сидений
Установка Показометра температуры воздуха за бортом
Установка Торпеды нового образца с подушкой безопасности пассажира
Установка Форсунок стеклоомывателя с обогревом
И т.д.
#35 Установка дополнительных приборов VDO в кастомну панельку.
Всем привет.
Весна пришла, на дворе стало немножко теплее, можно смело, по чуть-чуть готовить машину к сезону и устанавливать ништяк, которые купил еще холодной зимой 🙂
На этих выходных решил попробовать поставить дополнительные приборы ВДО.
Теперь опишу немного, как это все делалось.
Покупка приборов.

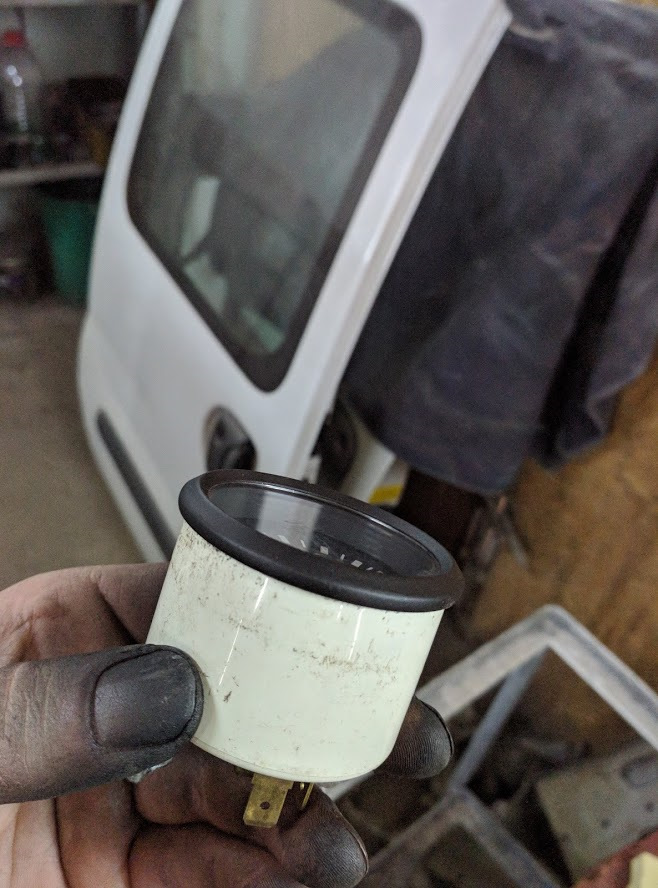

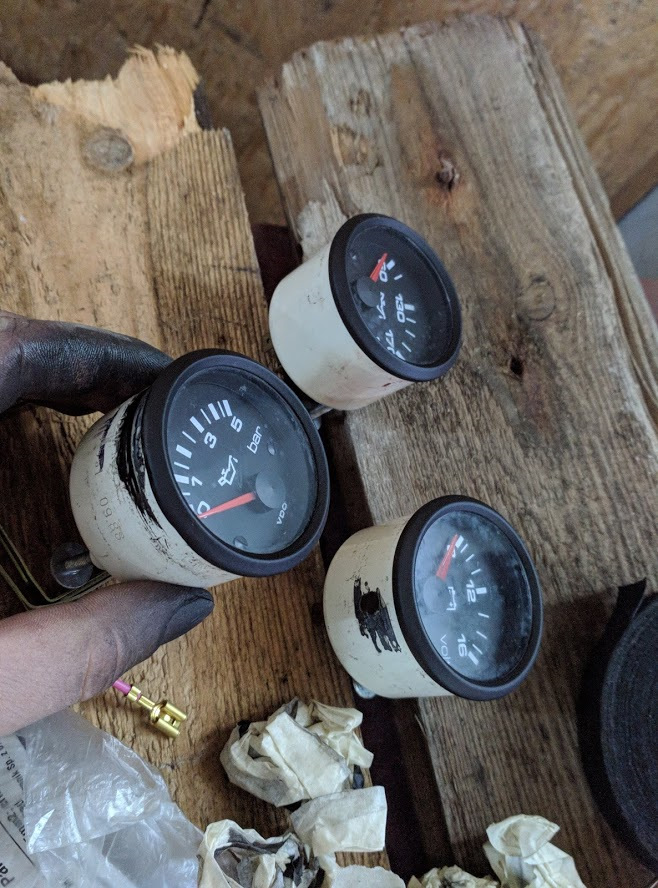

Однажды, лазил по польскому ОЛХ и нашел эти приборы по 100злотих. Написал сразу другу, который возит детальки нам, он созвонился с продавцом договорился об отправке и все. Сбросил деньги за карточку и через три недели, они были у меня в руках.
Установка.
Дальше встал вопрос, как их ставить.
Здесь вариантов много:
1. По оригинала в ВОТЕХ борону — это вариант, сразу отверг. Найти такую бороду трудно, а если и есть, то дорого. То есть, если когда в будущем попадется, то может подумаю, но сейчас минуснув это вариант.
2. Поставить вместо магнитофона в панель, а мафон перенести в бороду. Но, посмотрел, я паро вариантов реализации мафон в бороде и ни один мне не зашел. Возможно, если аккуратно все сделать, что-то бы и получилось, но зная себя, аккуратно, вряд ли бы получилось.

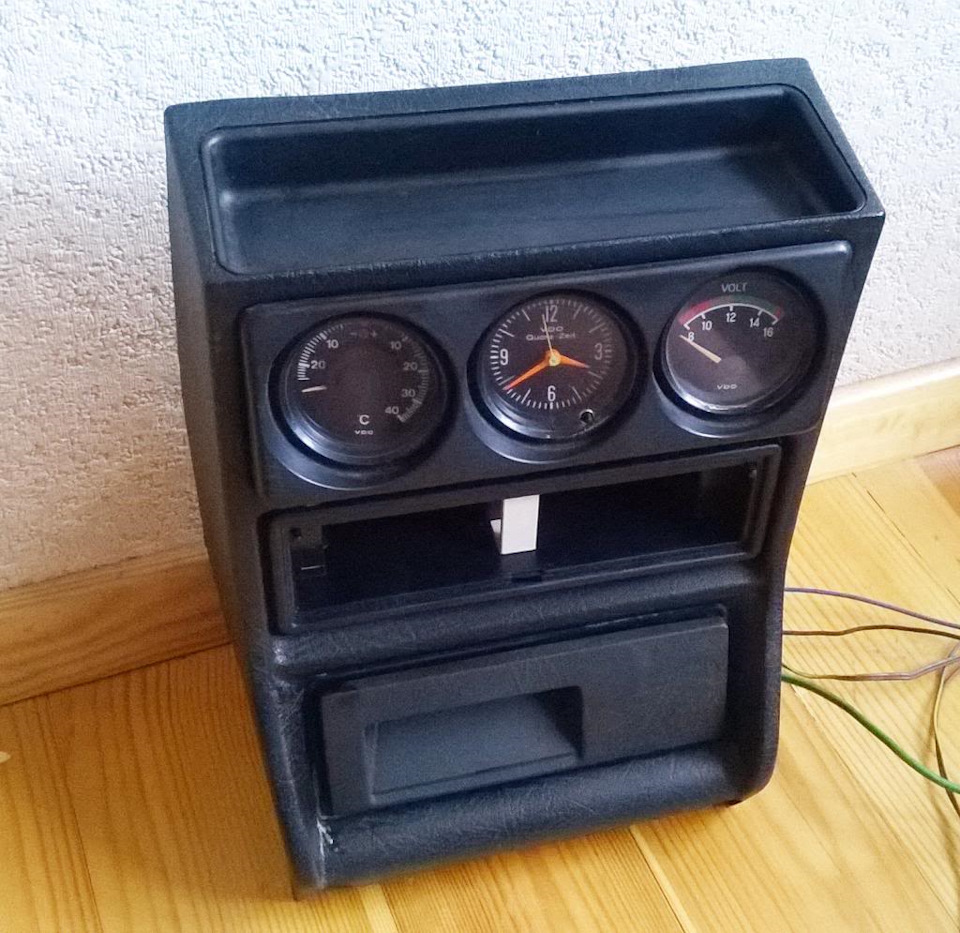

3. Поставить приборы Заметим попильничкы. Это был лучший вариант + сейчас его и считают лучшим. Причем одноклубник сказал, что даже мне то сделает.

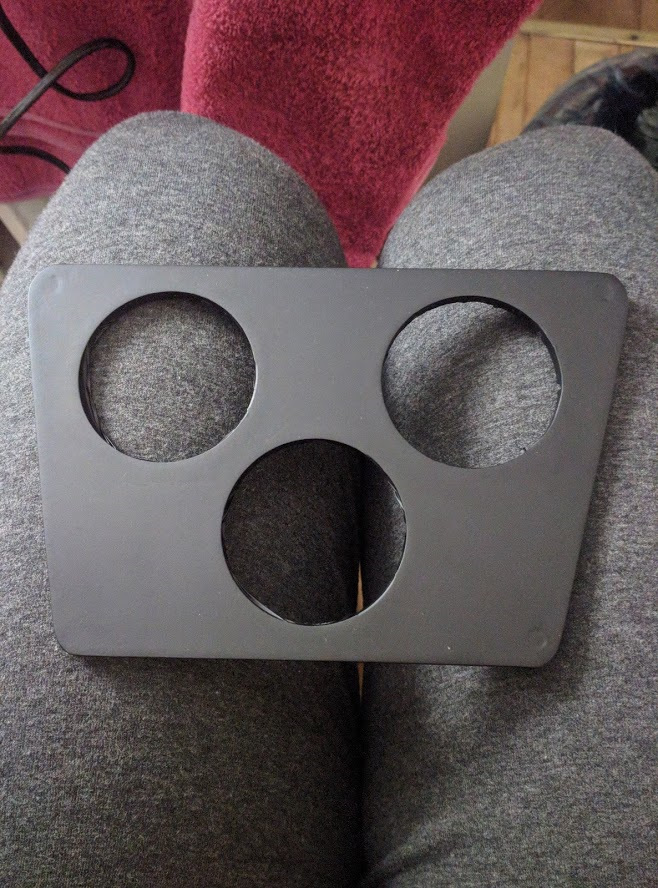

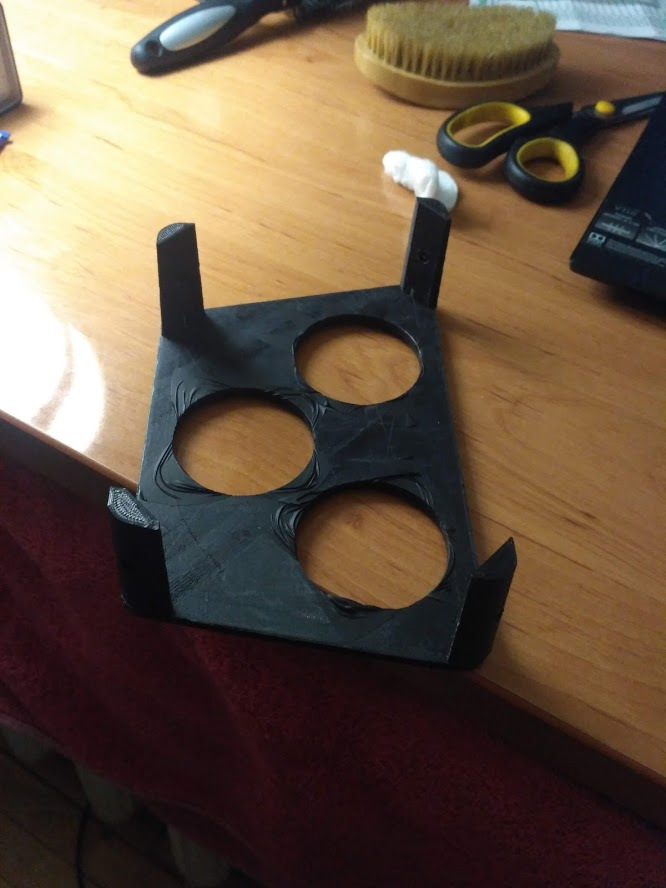

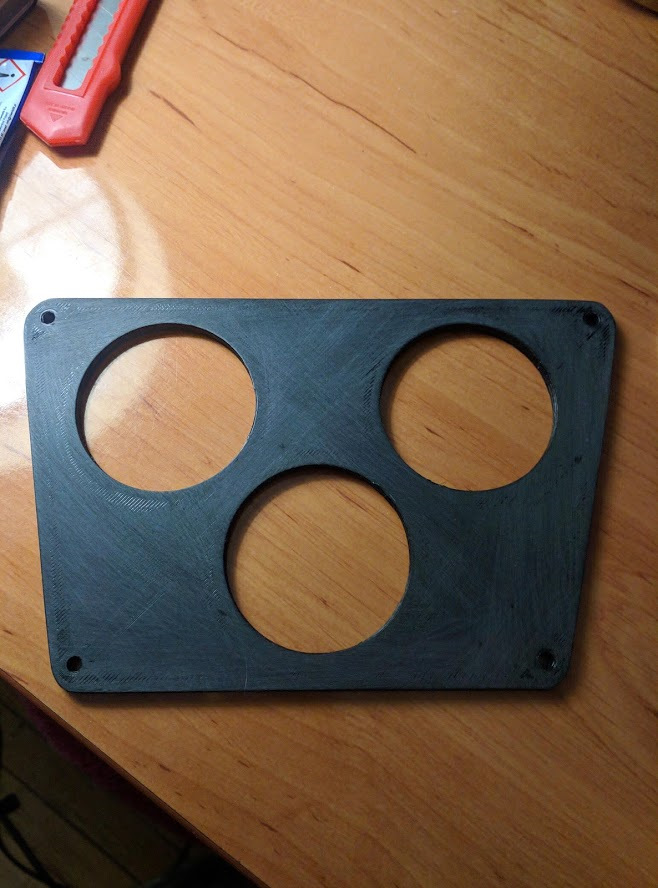

Плюсы панельки:
— становится болт он
— есть возможность печати на 2 или 3 приборы
— ничего резать, пилить НЕ нада.
Минусы:
— надо подготовить под покраску или поклейку пленкой (как я сделал), короче говоря, просто зашкурить.
— не всем, такое понравится. Многие посчитает за колхоз.

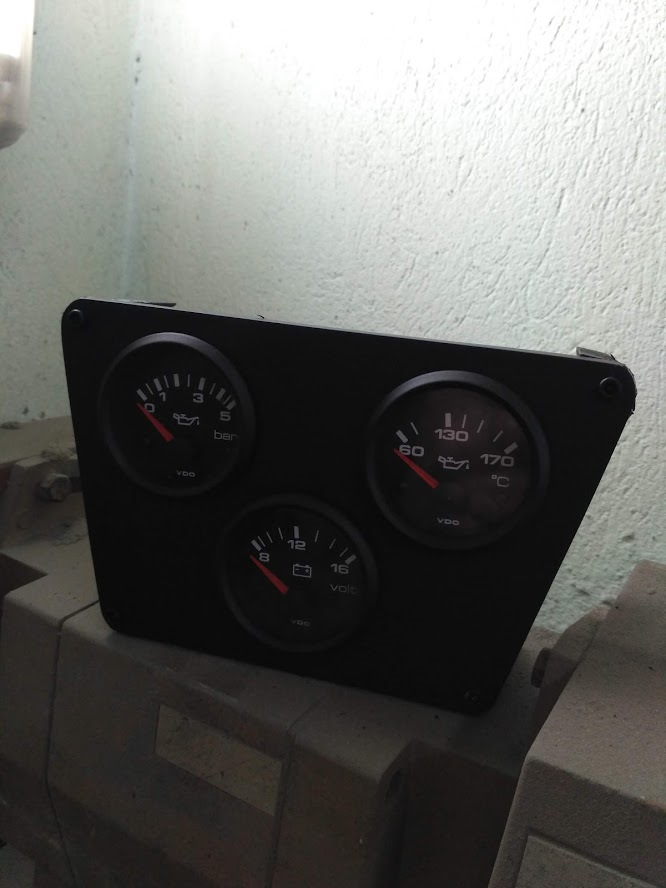

Уставнока приборов.
Здесь вроде все просто и ясно, а с другой стороны трудно 🙂

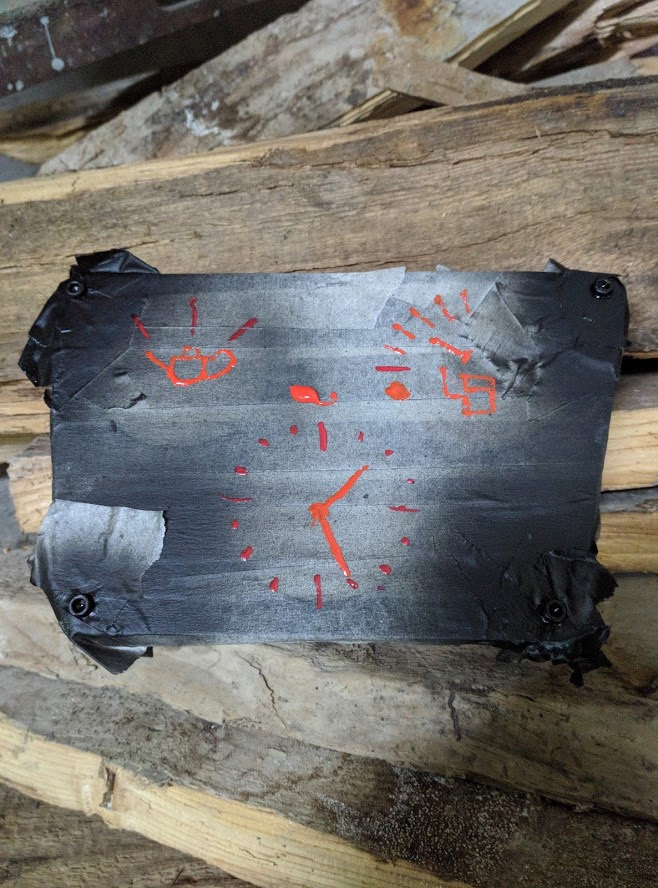

Итак, вишкурил я панель и заклеил ее черной матовой пленкой.

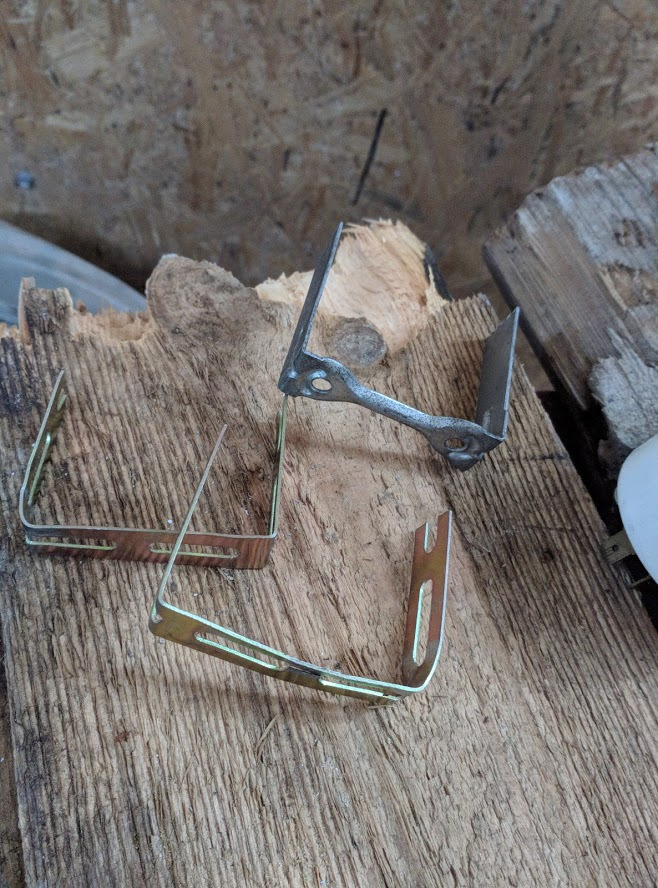

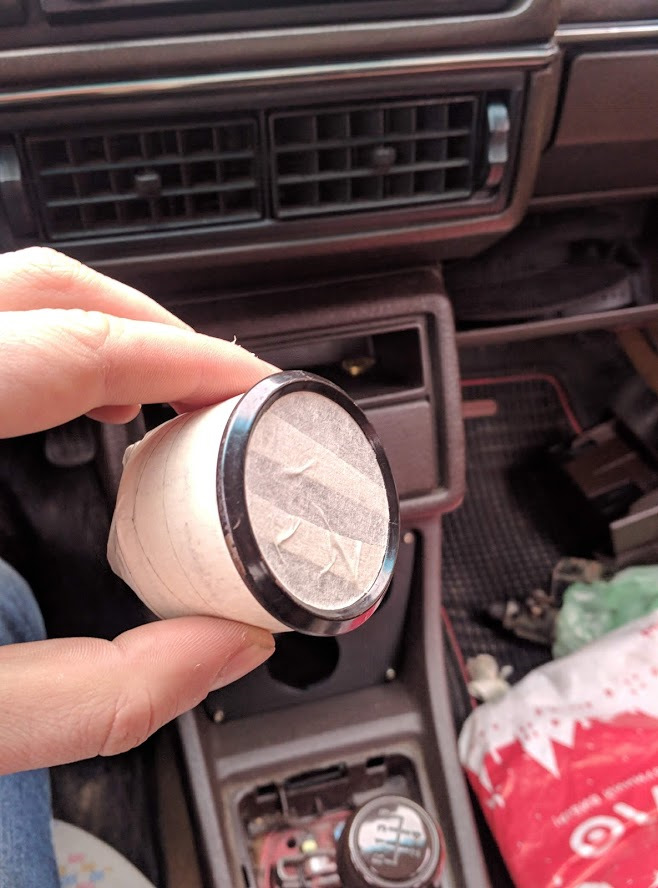

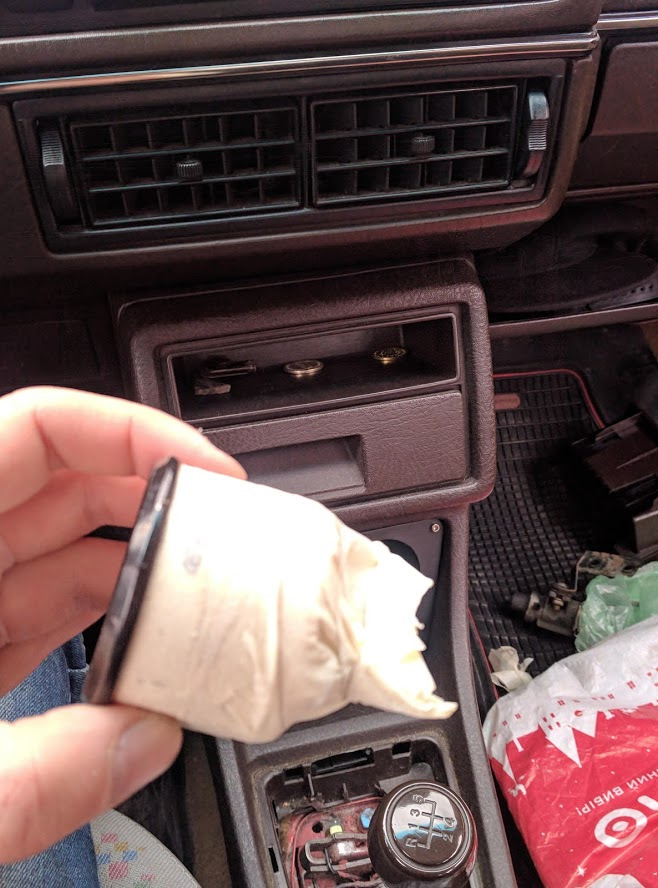

Дальше покрасил рамки приборов (они были немножко затертые) и изготовил из планок ЦЗ крепления для приборов.
Их можно было и не ставить, потому что приборы плотно залезли, но все же, я решил пусть будут. Спасибо одноклубинку, я планки и одно оригинальное крепление 🙂

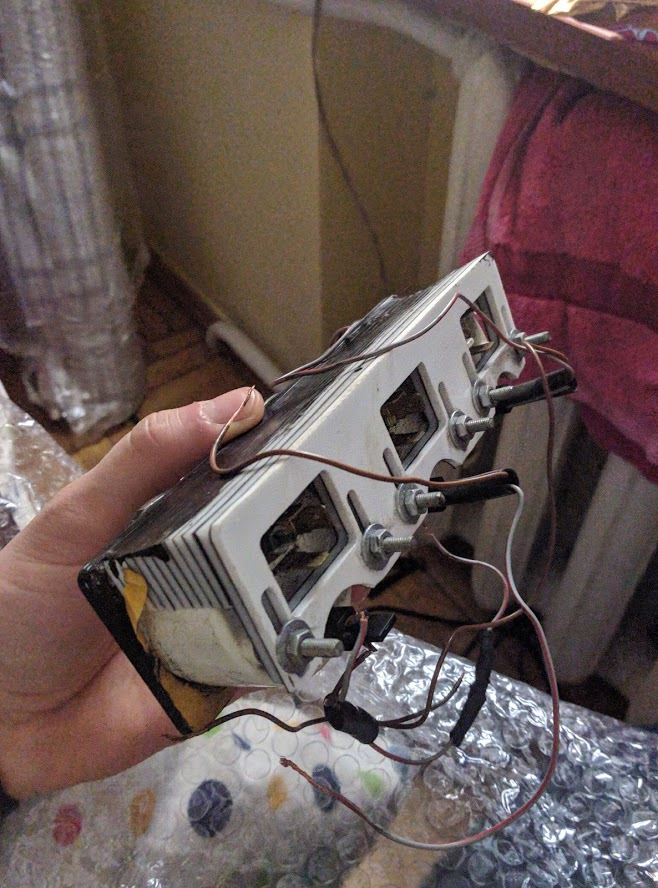

Сунул это все в панель, прикрутил крепления и давай делать проводку. Решил, что все приборы будут подключены через разъем. Чтобы в любое время можно было без проблем снять.
Здесь просто.
1) все плюсы (кроме подсветки) скручены в один
2) все минусы (с минусом из подсветки) скречени в один
3) отдельный провод на плюс подсветки
4) проволока на датчик давления масла
5) проволока на датчик температуры масла.
Проводку сделал, запихнул все в разъем «мамка» и пошел в машину ставить.
Здесь самый трудный процесс (кратко):
1. протянуть кабеля от мотора в салон для датчиков (у меня так все так запутоно в БП, едва нашел те провода)
2. найти плюс на вольт метр (который будет подаваться только после включения зажигания) — взял с регулятора печки.
3. минус и подсветку взял от прикуривателя.
Все запустил все работает (ну подсветка и вольтметр).
По датчика.
1. датчик температуры масла у меня был, еще с МФА остался. Я подключил провод, прибор работает нормально.
2. датчик давления масла, а тут проблема. Найти такой, как надо, не реально, или овер дорого.
VAG 035 919 561
VAG 035 919 561а
На драйве есть много статей на ту же тему.
Я одну сюда вставлю. Она просто идеальна. Большое спасибо автору темы.
Просто идеальная статья по подключению датчиков давления и температуры масла
Финиш.

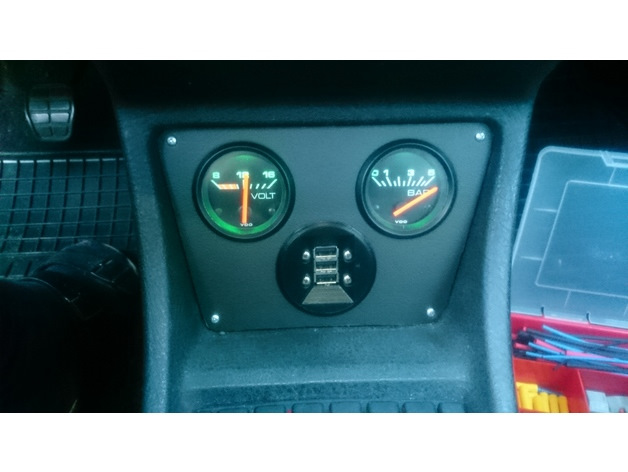

Как все собрал, а было уже темно, включил зажигание, подсветку и понял, что вид супер, размещение супер. Лично мне и друзяв, понравилось.
