Установка гибких ходовых огней с поворотниками на авто
гибкие дхо/поворот + дхо mtf
доработка уже, грубо говоря, годичной давности, но вот только сейчас о ней пишу
то времени не было, то фоток нормальных, то схему никак не могли составить =)
да и в прошлой записи тизера никто не заметил… 😉
честно признаюсь, идею позаимствовал у vasya67
писать особо нечего, заказал с aliexpress, моя ссылка, думаю, многим понятно, уже по истечению времени не работает, забивайте в поиск 60cm White Amber Flexible Headlight Head lamp
очень прикольные, двухрежимные
самое сложное, то, что не удалось сделать Сергею, это подключить их в двух режимах, и на дхо, и на на габариты + поворотник
убили на это несколько недель, кучу нервов, бумаги, чернил, реле, предохранителей, клемм и метров провода =)
перед этим заморочился и нашёл дхо от mtf двухрежимные, в гранту ставятся штатно, никаких усов гнуть не нужно
повезло также, как и с патрубком, в закрывающемся магазине взял по цене 300р/шт, год назад это было неплохо, а по нынешним ценам вообще сказка =)
примерно так они легли

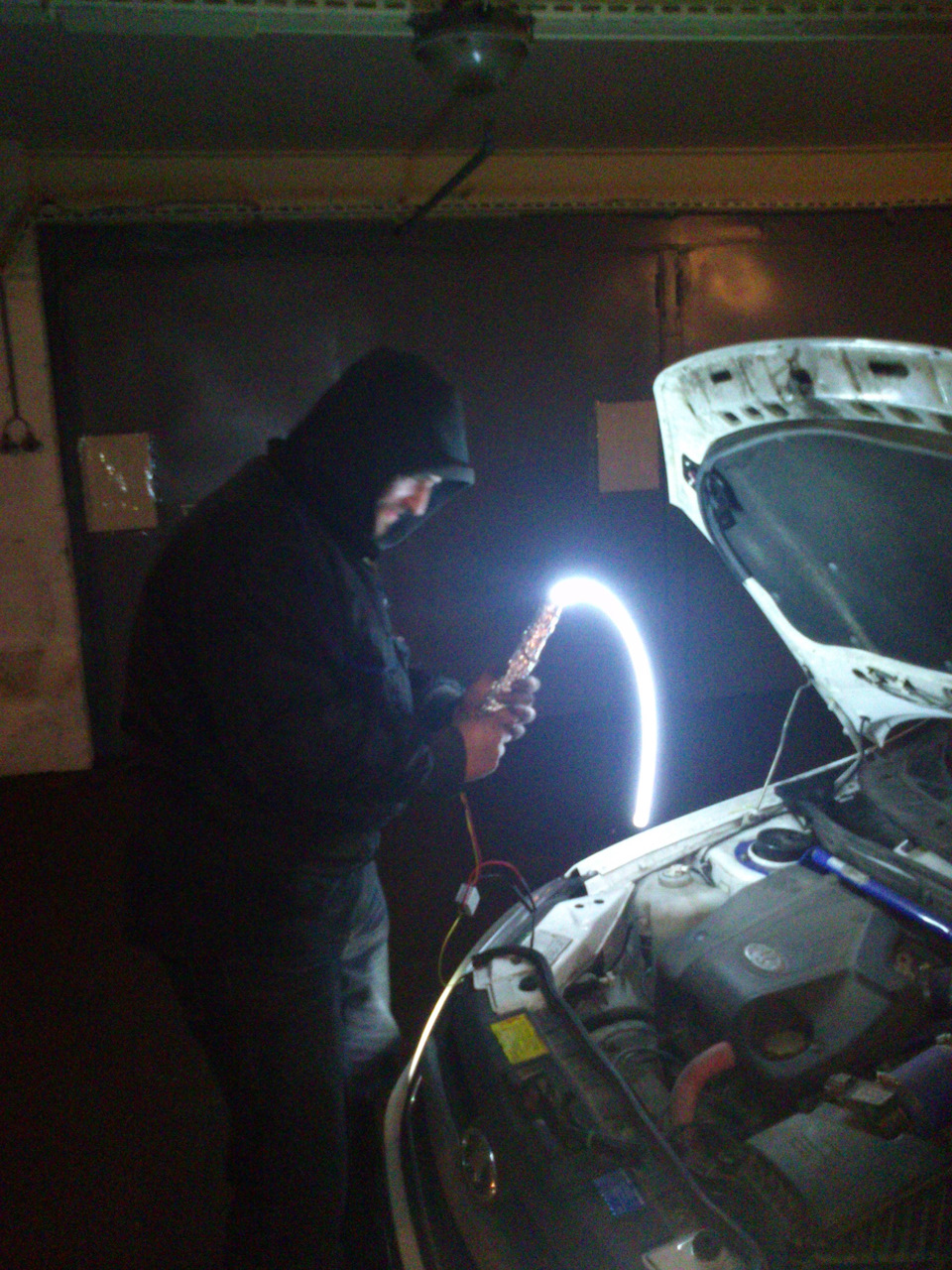

для установки сняли решётку, эти трубки сначала всячески пытались приклеить к кромке фар, но не «момент», не двухсторонний скотч 3М, не термоклей их так и не взял, в итоге, забили с другом и тупо положили их на фары, с боков, получается, их прижимает решётка, сверху закрытый капот
за месяцев 9, грубо, не улетели, не упали, так и лежат =)
корпус герметичен, влага и мойки пофиг
сами блоки на скотч прикреплены к телевизору в районе фар, тоже держатся, тоже не намокли

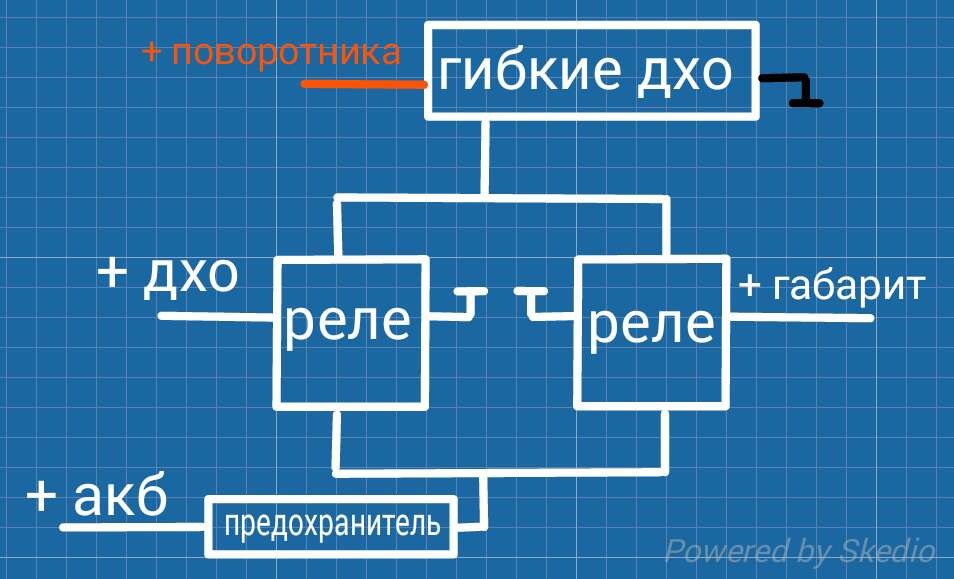

ну и примерная схема, ибо уже даже никто толком не помнит, как именно это заработало в 3 режимах, да и давно это было =)

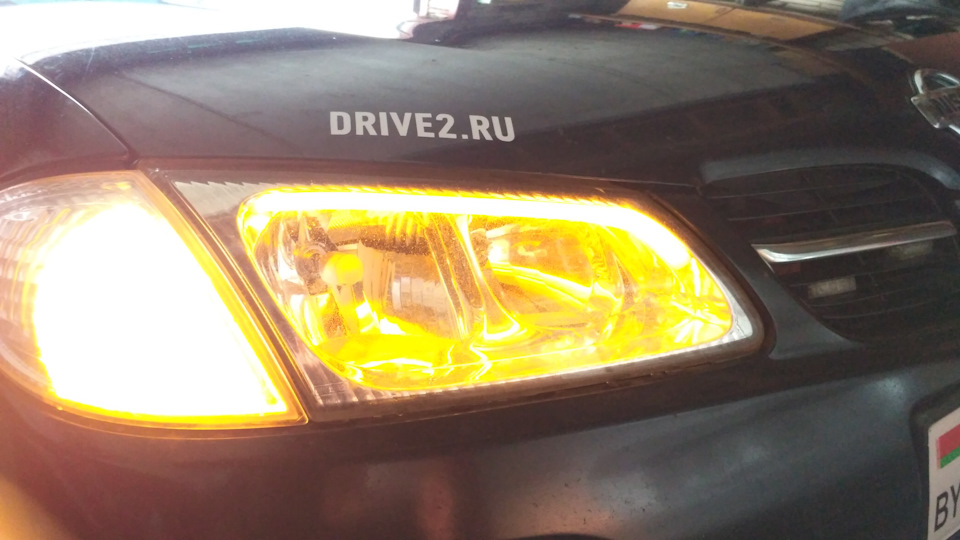

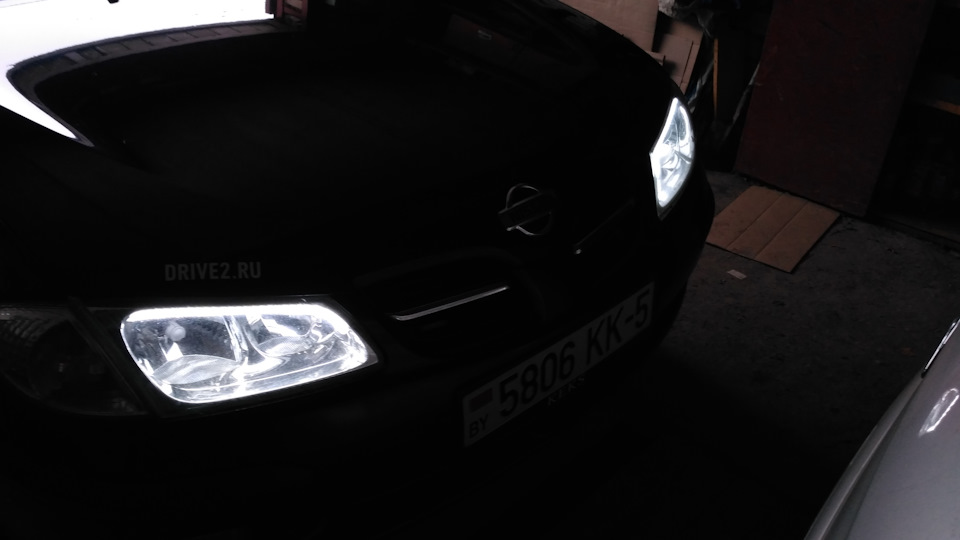

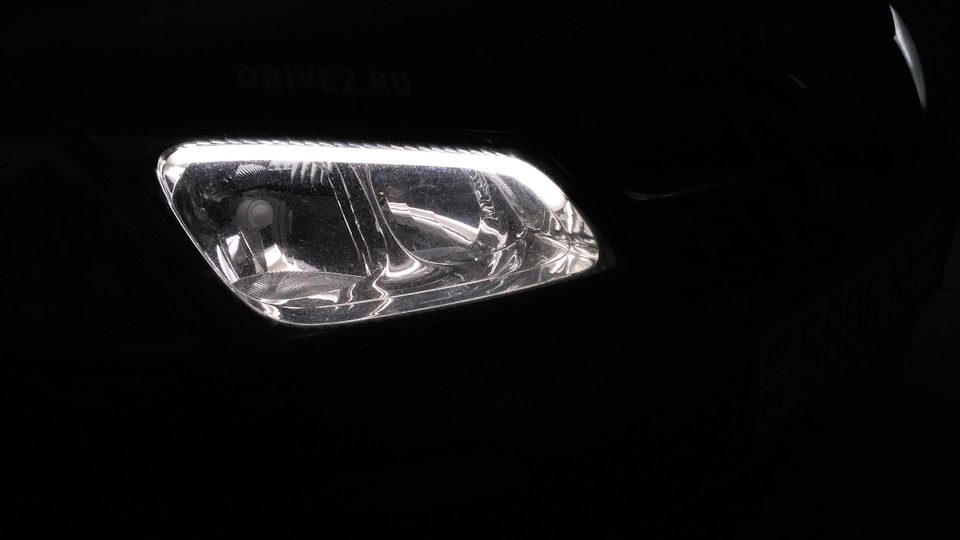

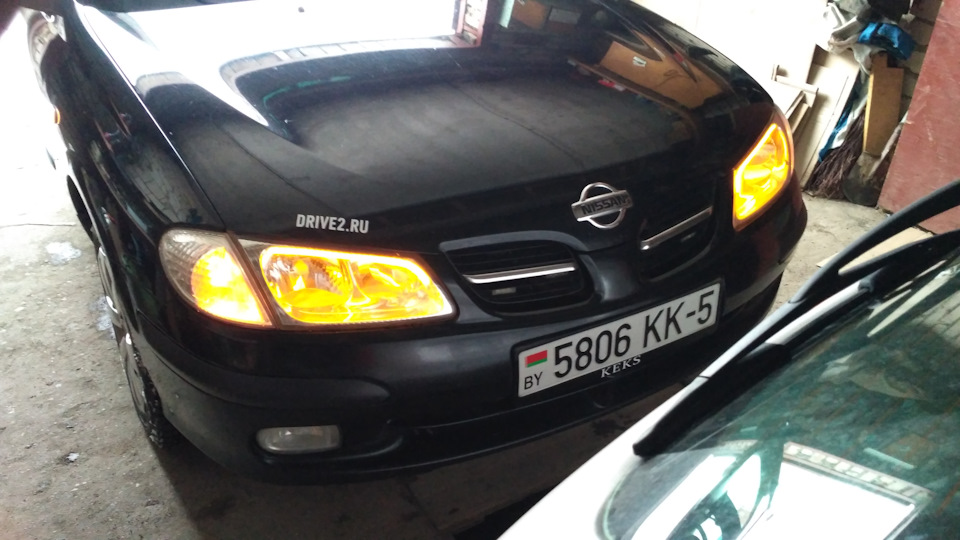

ну и фото работы, работают, напомню, в 3 режимах — дхо, габарит, поворотник
Гибкие ДХО с функцией поворотника в фары
Всем привет. Давно была задумка засунуть гибкие ДХО с функцией поворотов в фары. После долгих поисков в интернете понял, что придется все придумывать самому, т.к. ничего полезного я не нашел. Мне хотелось сделать все по принципу автоматики. Чтобы не выводить никаких кнопок в салон типа «вкл/выкл». Завел машину — загорелись ДХО, включил габариты или ближний свет — ДХО потухли. То есть, чтобы ДХО горело только при выключенном источнике головного света. В принципе работа не такая уж и тяжелая. Просто требует определенной сноровки. Для достижения цели нам понадобиться:
1) Сами ДХО

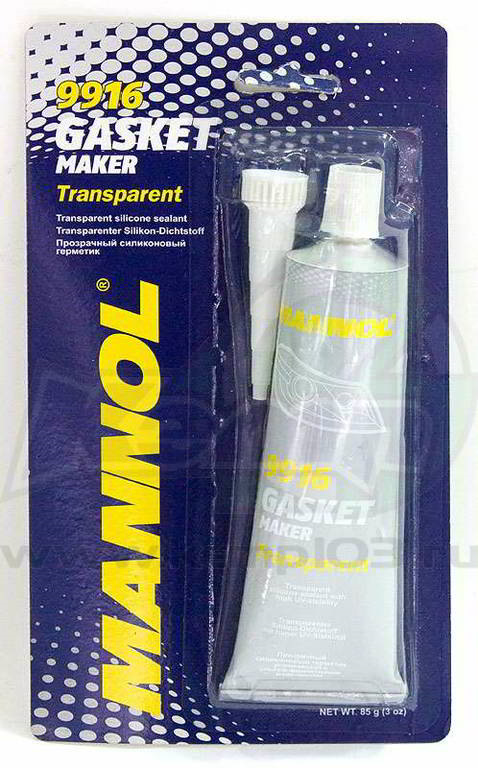

2) Прозрачный герметик для фар
3) Строительный фен
4) Плоская отвертка/Нож
5) Дополнительные провода для прокладки всей схемы
6) 5-ти контактное реле от Ваза
7) Стабилизаторы напряжения
И так по порядку.
ДХО заказал из Китая за символическую цену в 10$ Алиэкспресс
Герметик фирмы Mannol для фар был куплен в местном магазине за 3$

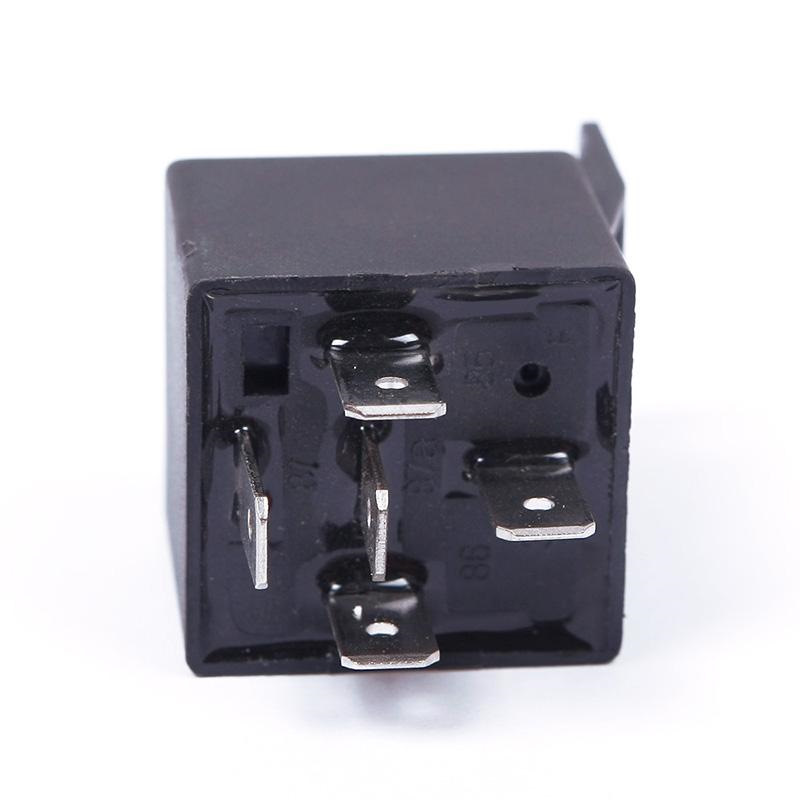

5-ти контактное реле за скромные 0.25$

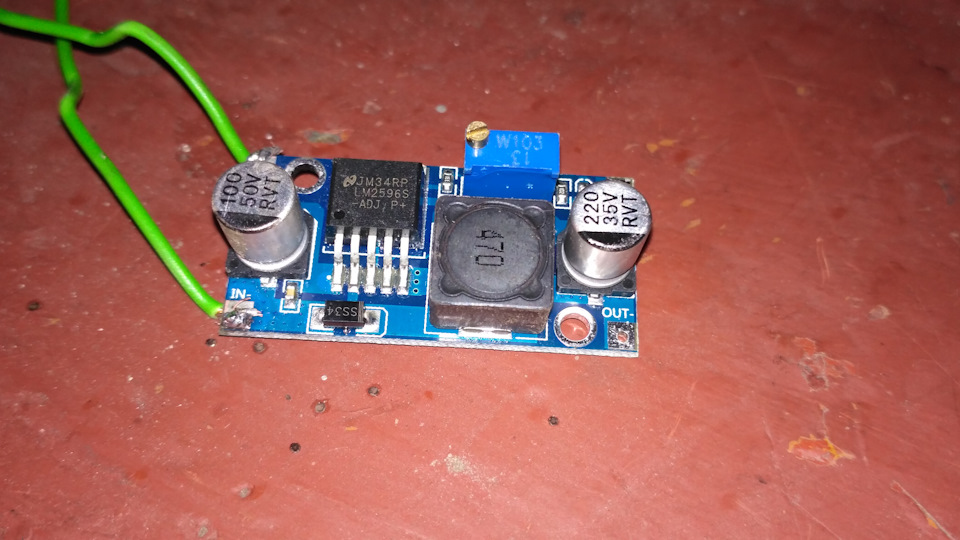

Стабилизаторы тоже заказал из Китая Алиэкспресс за 0.6$ за штуку. Брал 3 шт.
Приступаем к разборке фары. Фотографии к сожалению не сделал, но там ничего сложного в принципе нету. Откручиваем сверху два болта, потом третий болт, который находится за поворотником. Для этого надо снять поворотник. И просто тянем фару вверх.
Далее надо разобрать фару. Делал все как показано в видео ниже.
Прилеплял с помощью того же самого герметика. В защиту сразу скажу, что езжу так уже месяца 3. Пережило и перепады температуры и хорошие морозы. Ничего ни где не отвалилось!
Теперь самое сложное — это подключение всего этого «добра».

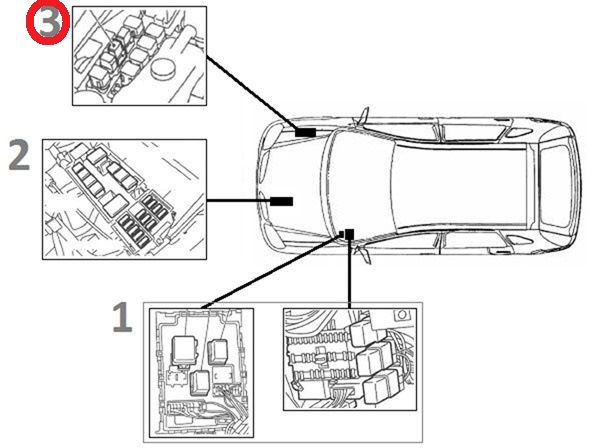

Для начала нам надо найти «+» который будет появляться при заводке авто и сохраняться на протяжении всей поездки, а после выключения двигателя пропадать. Для этого лезем в коробку с релюшками, которая находится слева.

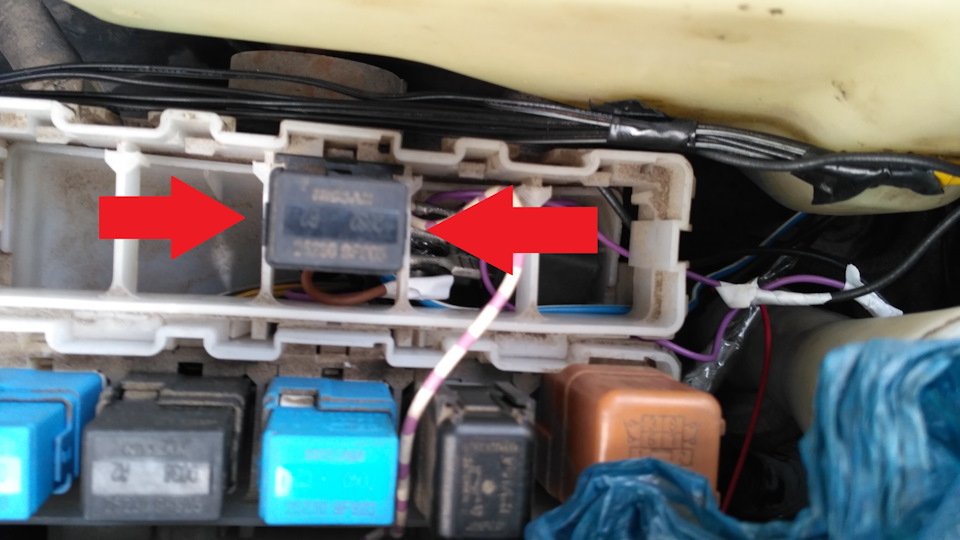

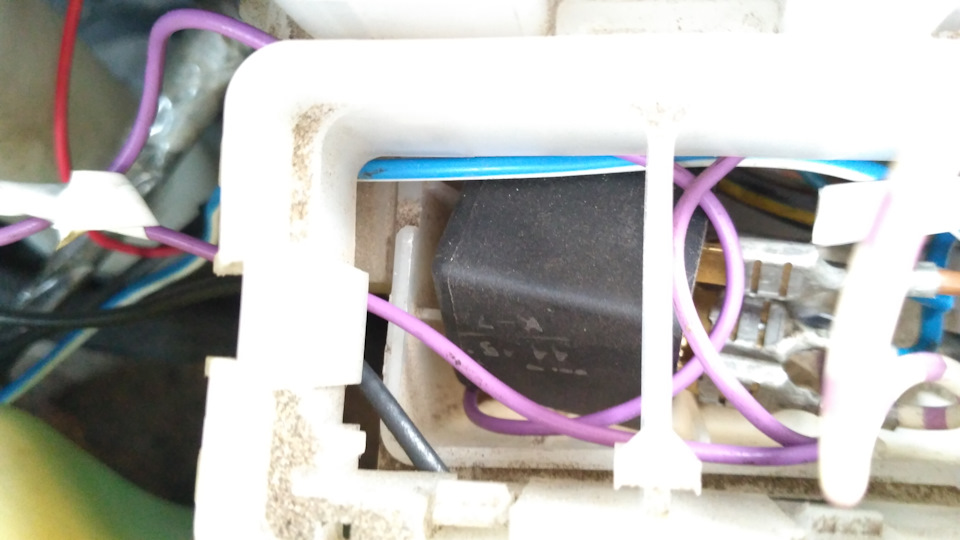

И далее находим одинокую релюшку. Называется «Реле генератора»
Вот она нам и нужна. Вынимаем ее и при помощи тестера находим на каком проводе появляется +12В при включении зажигания.
Далее нам этот «+» надо вывести на нашу ВАЗовскую релюшку, которую можно расположить там же где и все остальные релюхи.
Подключал я по следующей схеме:
Соответственно плюс габарита берем с ближней (левой) фары.

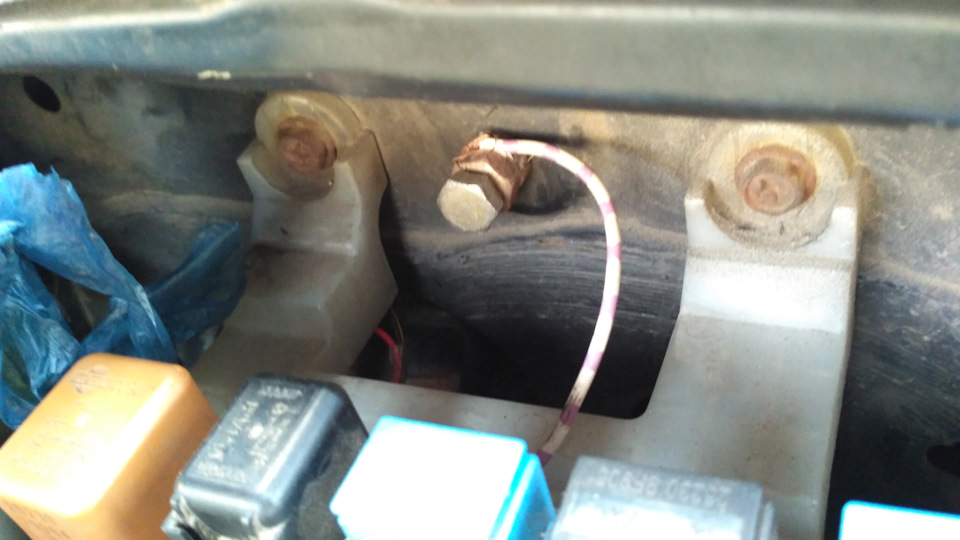

Массу я взял с ближайшего болта
Далее нам надо подключить + каждого ДХО сначала к нашему Китайскому выпрямителю, а уже потом к ВАЗовской релюхе. Это делаем для того, чтобы на ДХО не было скачков напряжения и они работали долго и верно) А еще с помощью этих выпрямителей можно менять напряжение. Что я и сделал поставив на 11В. На яркость это мало повлияло, зато на долговечность ДХО сыграет очень значимую роль. Для большей подстраховки можно поставить и 10В. Думаю тоже разницы большой не будет.
Теперь все это собираем в одну кучку и пытаемся как-то сделать это красиво.

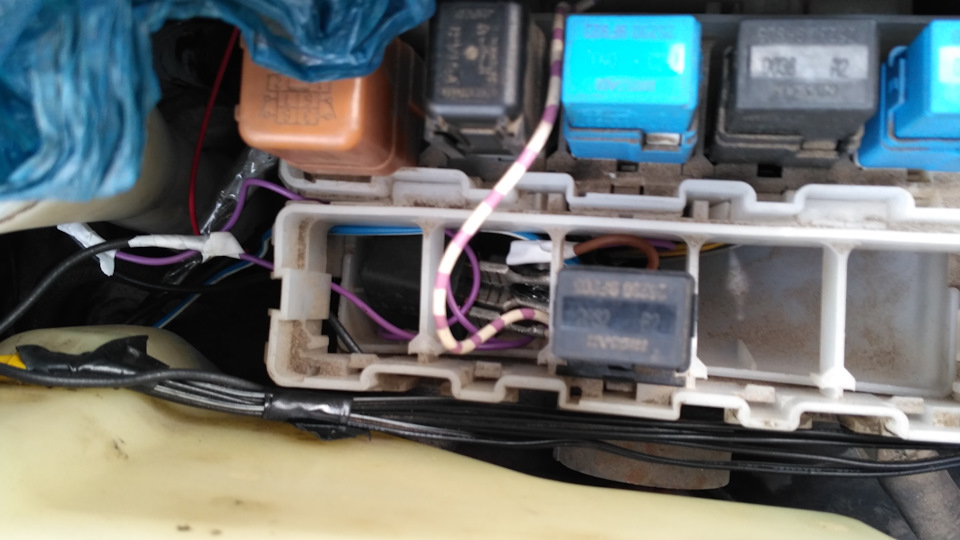

ВАЗовскую релюшку я оставил в коробке с собратьями)
Все провода хорошо прячутся и крышка без проблем становится обратно. Так что ничего и не видно.

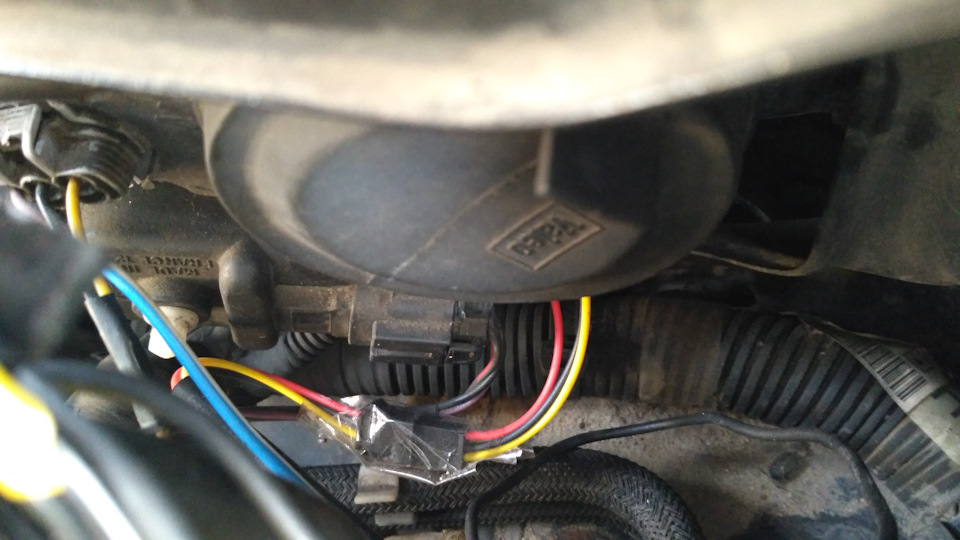

Провода к поворотникам на ДХО подключаем прямо к фишкам поворотников авто предварительно прозвонив на каком проводе «+». Для уверенности лучше и туда поставить выпрямители. Я прошляпил этот момент и жду новой посылки из Китая с выпрямителями и буду ставить тоже.
И собственно сам результат:

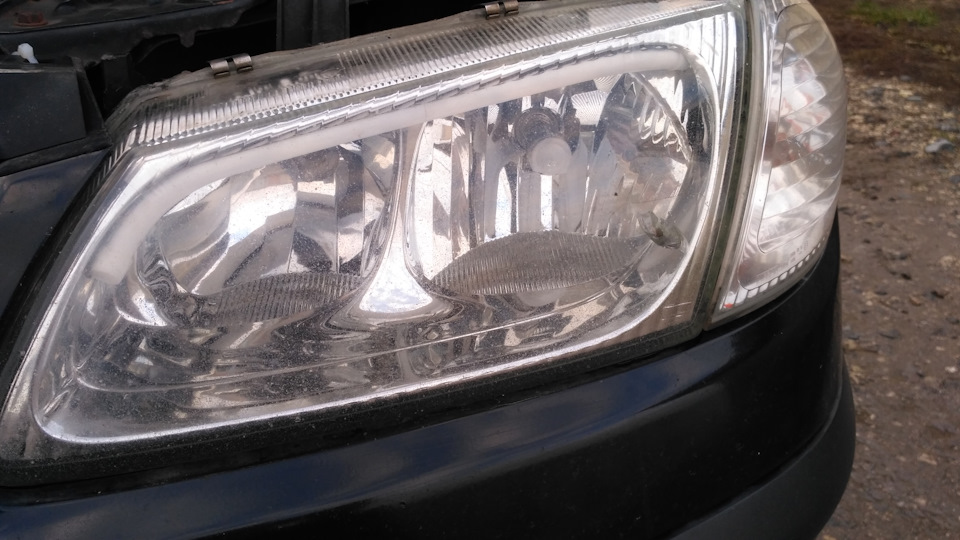

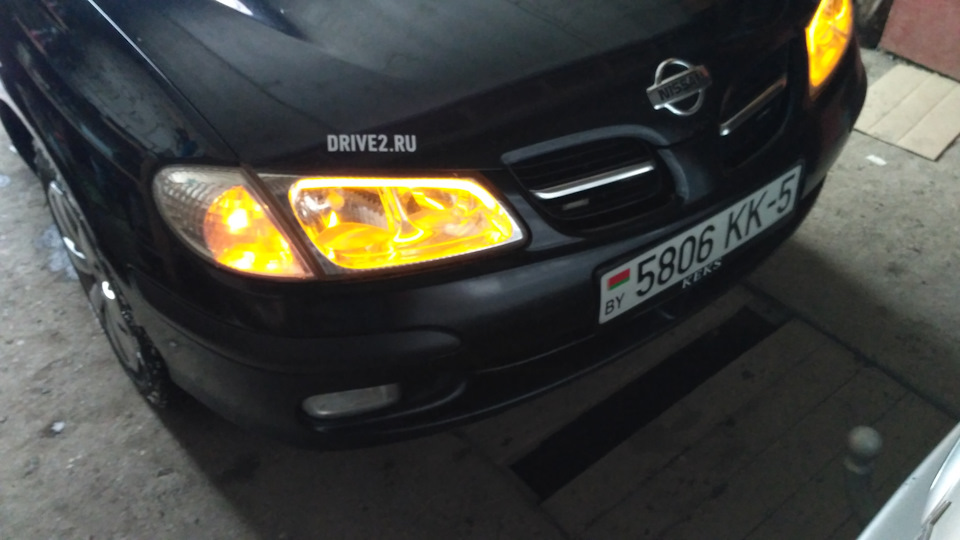

Не знаю как по фото, но в живую смотрится вообще шикарно. ДХО в солнечную погоду хорошо видно. Поворотники более тусклые, но все равно вполне заметны.
Всем спасибо за внимание. Надеюсь кому поможет мой мануал)
#АвтоСвет Опыт использования гибких дхо (Flexible DRL)
Некоторые фотки с процесса примерки, на тот момент все было довольно просто и успешно получалось)
Лента тонкая, хлипкая, качество припайки диодов — реально оставляет желать лучшего.
Собрав одну накладку полностью стаяв контакты двух лент на одной накладке к стабилизатору ( он же контроллер из комплекта ) подключив к блоку питания, получил результат : оранжевым светит две, белым светит только малая полоска и 3 светодиода ( сегмент ) на большой в начале. Треснула прямо на стыке сегментов.
От идеи оформить так фары — вынужден отказаться. Сложно подобрать ленту которая в этом изгибе выдержит достаточно времени, а ведь для замены вышедшей из строя ленты в собранной фаре на машине — ой как много гемора будет…
Я не спорю, есть куча вариантов как можно таки собрать, даже такими ободками как я задумал это злосчастное украшение фары, но желания играться с лентами — уже нет.
Не столько жалко денег которые потратил на это все, сколько жалко то время и силы что были потрачены впустую.
Подитожив, хочется сказать об этих гибких дхо…
Это действительно красивая штука, но под углом ее лучше не прокладывать ( читайте выше про ленту ); лично я не могу себе позволить настолько нестабильный элемент декора пихать в собраную фару, надеясь на то что оно там будет беспроблемно функционировать;
Ну и как дхо — я бы ее все же не расценивал.
Обе мои накладки отправляются на шпаклевание дыр от креплений и проводки + зашкуривание, ну и покраска…
Благодарю все за внимание. Надеюсь мой отзыв станет для кого-то полезным.
