Установка камеры заднего вида на автомобиль киа рио x line
Подключение камеры заднего вида
Дождавшись теплой погоды приступил к установке камеры заднего вида которая шла в комплекте с зеркалом со встроенным видеорегистратором про установку которого писал вот здесь — www.drive2.ru/l/526193005900595600/
Провод камеры решил прокладывать понизу, под левой боковой обшивкой где идет штатная проводка на заднюю дверь.
Аккуратно, что бы ничего не поломать, демонтировал пластиковые накладки. Все крепиться на пистонах и металлических клипсах.
А вот с обшивкой задней стоики пришлось повозиться. Корейцы почему то решили ее закрепить не только на пистоны, а еще и на необычную пластиковую клипсу и два винта — прям на славу постарались.
Зеленая клипса при разборке поломалась.
В мануале написано, что после снятия этой обшивки нужно заменить зеленую пластиковую клипсу, видимо так и задумано, что она должна ломаться при разборке. Пока защелкнул и так, позже закажу и поменяю. Ее код 858593S500.
При демонтаже обшивки центральной стойки все таки поломался один синий пистон. Пистоны по цвету одинаковые но с виду вроде отличаются размерами. По каталогу бъется один и тот же номер для всех 823152P000, гугл показывает, что по этому партномеру идут вообще белого цвета, но по форме точно такие же.
Маркировка тоже различается. Ну да ладно.

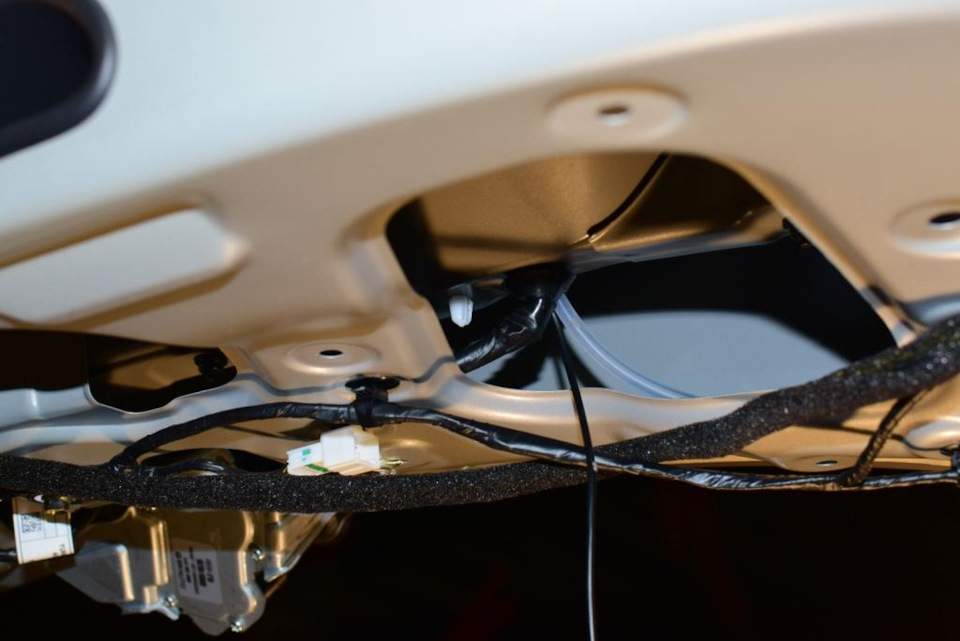

Проложил провод камеры возле штатного жгута и притянул его нейлоновыми стяжками. Дальше взял аллюминевую проволоку в изоляции и использовал ее для протяжки провода камеры в заднюю дверь. Провод предварительно проклеел маделином.

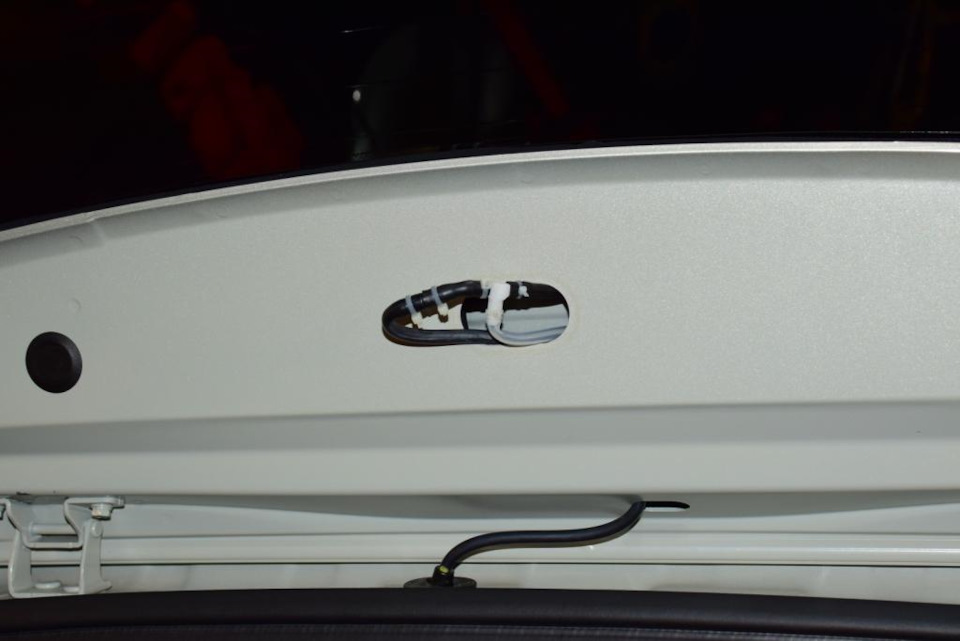

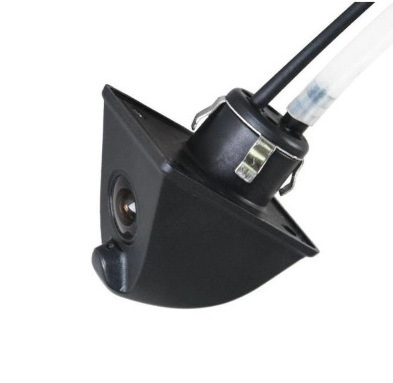

Что бы снять косу нужно сначала снять левый и правый фонарь задней двери, они крепятся гайечками, а затем уже можно снят и ее. Снял косу и в размеченом месте просверлил отверстие для протяжки короткого провода от самой камеры. Через отверстие протянул провод, обезжирил поверхность и приклеил кронштейн камеры на двухсторонний скотч. Места входа провода в камеру и косу дополнительно залил термоклеем. Дальше протянул провод через штатную уплотнительную резинку.
Поставил косу и фонари на место.
Подсоединил белый сигнальный провод камеры прямо в разъеме к зеленому проводу. Не хотелось резать изоляцию штатной проводки и паять, а соединителя под такой диаметр проводов не оказалось под рукой.
Тестируем включение камеры и настраивает угол наклона.
Крепим всю обшивку на место. Вроде ничего важного не забыл написать.
Подключение штатной камеры заднего вида KIA RIO X-Line (комплектация Premium) к ГУ Android (Ownice C500+)
Данная информация будет полезна, в основном, для владельцев комплектации Premium, поскольку рассмотрено подключение именно штатной камеры.
Приобрел ГУ Android Ownice C500+ (куплено тут — ссылка), поскольку ШГУ имеет не устраивающую меня навигацию.
фото 1
ГУ приобреталось вместе с переходниками (о них спрашивал продавец и положил сразу два вида), так же продавец порекомендовал приобрести «Can Bus» (по факту маркировка «AMP Cotroller»). Переходники бесплатно, Can Bus — дополнительно 1800. При установке использовался переходник с разрывом для «Can Bus».
фото 3
Изначально, установкой ГУ занялся знакомый автоэлектрик, который так же устанавливал сигнализацию. По этому, про подгонку рамки кнопки Start-Stop и креплений рассказать не смогу. Только отмечу, что необходимо удалить часть корпуса ГУ, которая мешает при установке.
фото 5
После установки ГУ и подключения, выявилось, что работает всё, кроме камеры заднего вида и штатного микрофона. Из-за личных обстоятельств автомобиль забрал после установки сигнализации. С подключением камеры разбирался самостоятельно, т.к. ни кто точно не знал.
На протяжении 2-3 недель, изучал схемы штатного электрооборудования автомобиля, ГУ Android, неоднократно снимал ГУ и изучал китайский переходник. Проблема была в том, что на ГУ отсутствовала распиновка контактов, а продавец ничего не смог предоставить, кроме фото № 2. Так же проводка штатной камеры приходила в один разъём подключения к ШГУ. В итоге нашел схемы на вьетнамском форуме, спасибо гугло-переводчику (как потом оказалось, такие же есть на 4PDA, но там название темы/поста не совпадали с моими запросами. Гуглить тоже надо уметь :)). Ниже схемы которые мне понадобились:
фото 6
На основании данных со схемы распиновки штатной камеры, выявлено, что питание камеры 6,5 V. Для подключения питания камеры необходим преобразователь DC-DC. Чтобы понизить с 12 V до 6,5 V. Был приобретен в радиомагазине такой преобразователь SCV0026-ADJ-2A (их вообще много разных как я посмотрел, выбрал наиболее подходящий из наличия в магазине), по прилагаемой инструкции рассчитано и впаяно сопротивление необходимого номинала, чтобы на выходе было нужное напряжение.
фото 14
Теперь, непосредственно, к подключению шьатной камеры заднего вида в комплектации Premium.
Отмечу, что все действия делались мной, исходя из того что фактически имеется в моём случае: штатная камера, нештатное ГУ, китайский переходник.
Важно понимать, что в Вашем случае может быть по-другому и Вы делаете это на свой риск. Ответственности за Ваши действия я не несу! Будьте внимательны и проверяйте несколько раз, прежде чем делать!
Подключаем имеющийся переходник к колодкам ШГУ, подключаем в разрыве Can Bus и остальные колодки в ГУ Android. Запутаться там сложно, все колодки разные по форме и количеству пинов. Единственное неудобство, на схемах колодка ШГУ: слева «разъём А», справа «разъём В». А по факту, в автомобиле мы смотрим на них с обратной строны. Поэтому, не забываем зеркально «разворачивать» по вертикали.
Затем подключаем имеющийся выход сигнала видеокамеры ко входу камеры на ГУ RCA «Cam in» (контакты в штатной колодке №7 и №21 «разъёма А») к RCA «Rear Camera Input».
фото 16
К контактам 11 и 25 «разъём В» штатной колодки подключаем «-IN» и «+IN» преобразователя DC-DC (подает 12 V).
фото 17
На выходе «+OUT» и «-OUT» преобразователя получаем 6,5 V и подключаем к контактам 6 и 20 «разъём А» штатной колодки, соответственно. Так же, на фото указаны контакты видеосигнала от камеры (разъём RCA «Cam in» контакты 7 и 21 «разъём А»).
фото 18
Затем, контакт 25 «разъём В» штатной колодки (задний ход), соединяем с коричневым проводом черной колодки ГУ («Back con»), так было в моём случае. А по схемам распиновки ГУ Android там должен был быть розовый провод. По этому смотрите внимательно, что у вас по факту как расположено. Я так понял, что цвета проводов по расположению в китайских переходниках могут меняться. Но в самом ГУ расположение определенных контактов скорее всего стандартизировано.
Еще интересно, что целевой коричневый провод изначально выходил из черной колодки ГУ и заходил в колодку на Amp Controller. Возможно подразумевалось «умное» управление через Can. Но поскольку это для меня тёмный лес, сделал примитивным способом.
фото 19

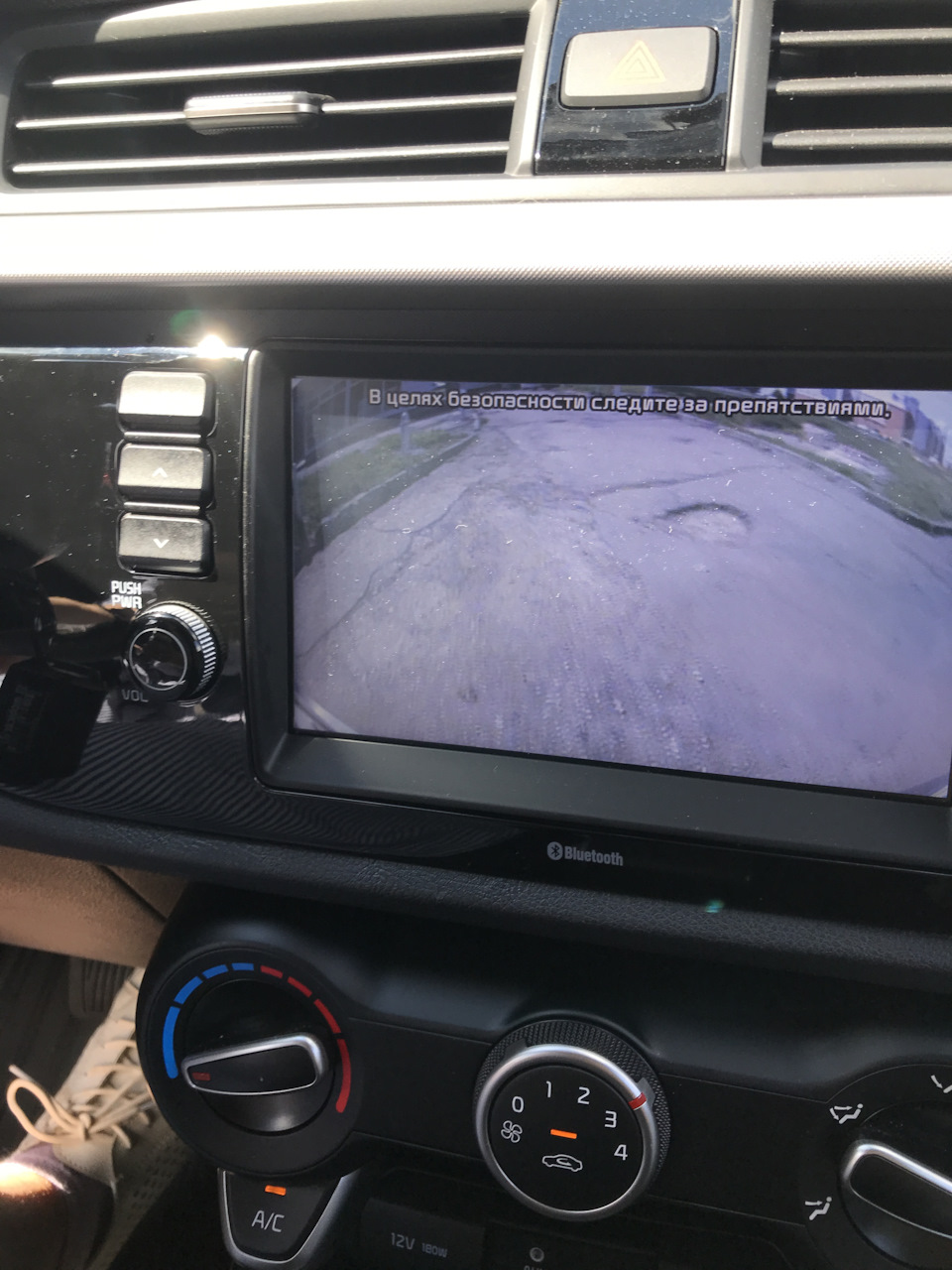

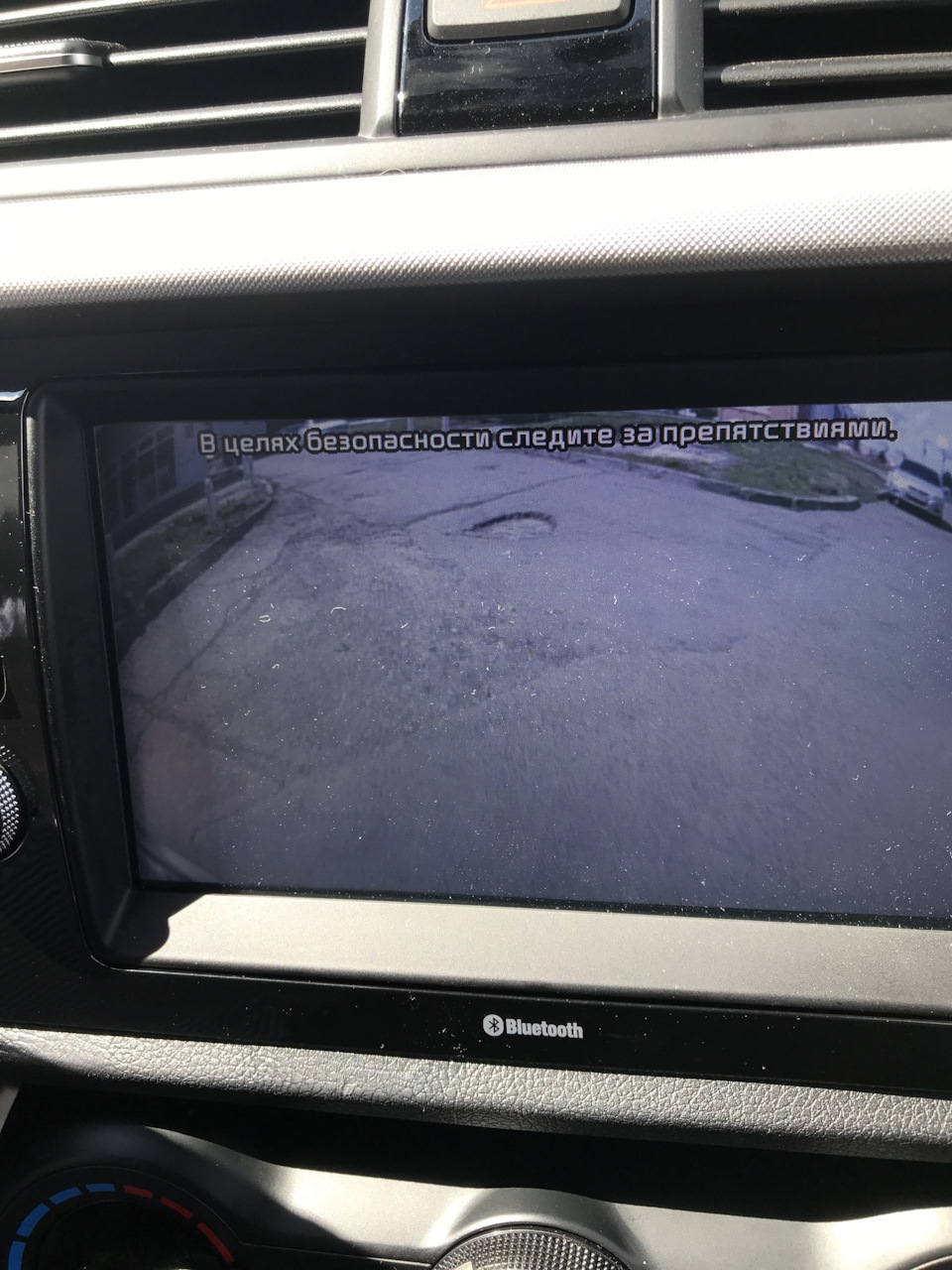

После вышеописанных действий камера заработала и при включение передачи заднего хода (селектор в положении «R») на ГУ включается изображение с камеры.
Стоит отметить: воспроизводимая в этот момент музыка автоматически снижается по громкости (силу снижения громкости можно регулировать в инженерском меню ГУ), динамическая разметка, реагирующая на поворот руля, тоже работает.
Радости моей нет предела 🙂
Если у кого то есть дополнения\варианты более красивого решения, буду рад узнать.
Благодарности за полученную информацию:
— форум kia-rio-x-line.ru/index.php;
— форум carpad.vn/;
— форум kia-rio.net/forum/;
— продавцу (всё-таки заранее озаботился двумя переходниками и предложил Amp Controller).
02.04.2018 Внесены измения в схему подключения (фото 17): питание на камеру берётся с контакта 25 «разъём В» «задний ход», т.к. постоянное питание на камере (по первоначальной схеме) счел не совсем безопасным.
Замена камеры заднего вида

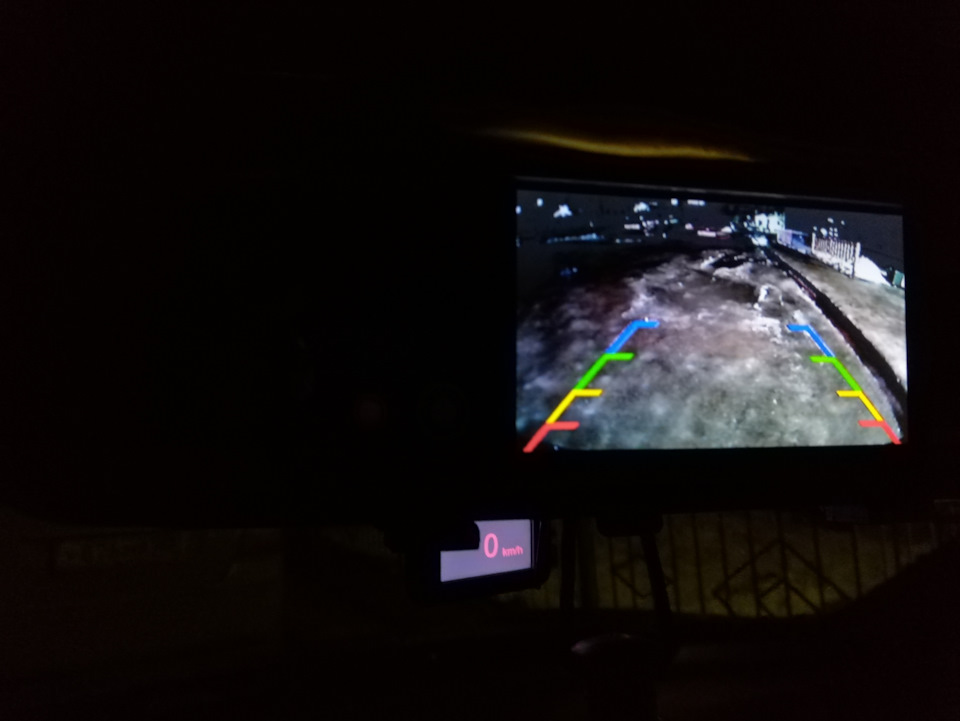

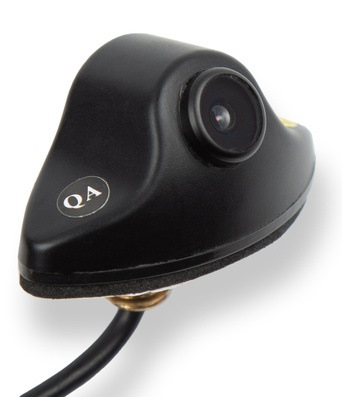

Всем двс! Решил поменять камеру которая была в комплекте с зеркалом заднего вида, камера была изначально пипец какая печальная, просто был опыт на предыдущей машине, тоже заказал такое зеркало с камерой и была там камера нормальная, даже ночь
видно было. Но в этот раз все наоборот, ни ночью не видно и угол обзора мелкий, вообще мелкий, но днем свою функцию она выполняла, препятствие главное видно позади авто, а это самое главное.
Но душа не выдержала этот чёрный квадрат на экране который появлялся ночью, видно было только полоски для парковки.

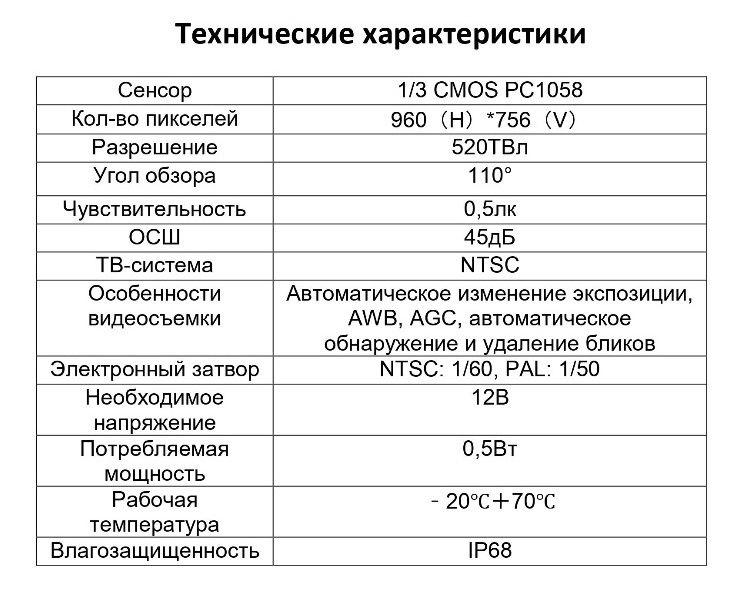

Камеру заказал 24 декабря и сегодня 15 января забрал её с почты.
И вечером же поменял, процесс конечно не много муторный, это открути то открути ахахах, но хотелось сделать сразу, на улице темнело, поэтому в руках отвёртка, а в зубах фонарь. В проводку лезть не пришлось, всего лишь в 2 штекера переставить и все!

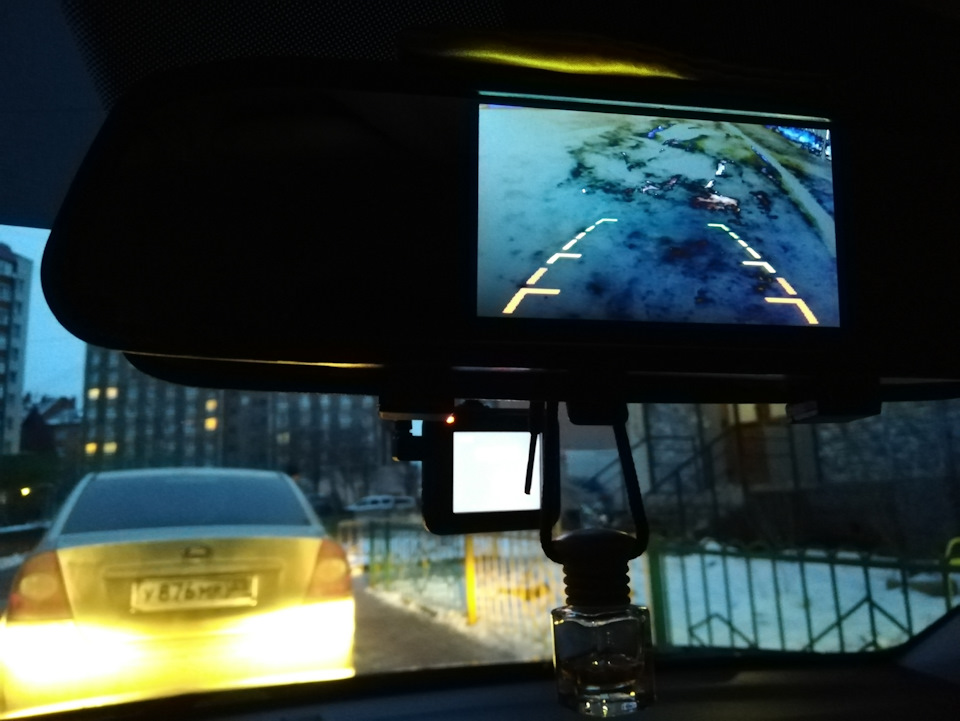

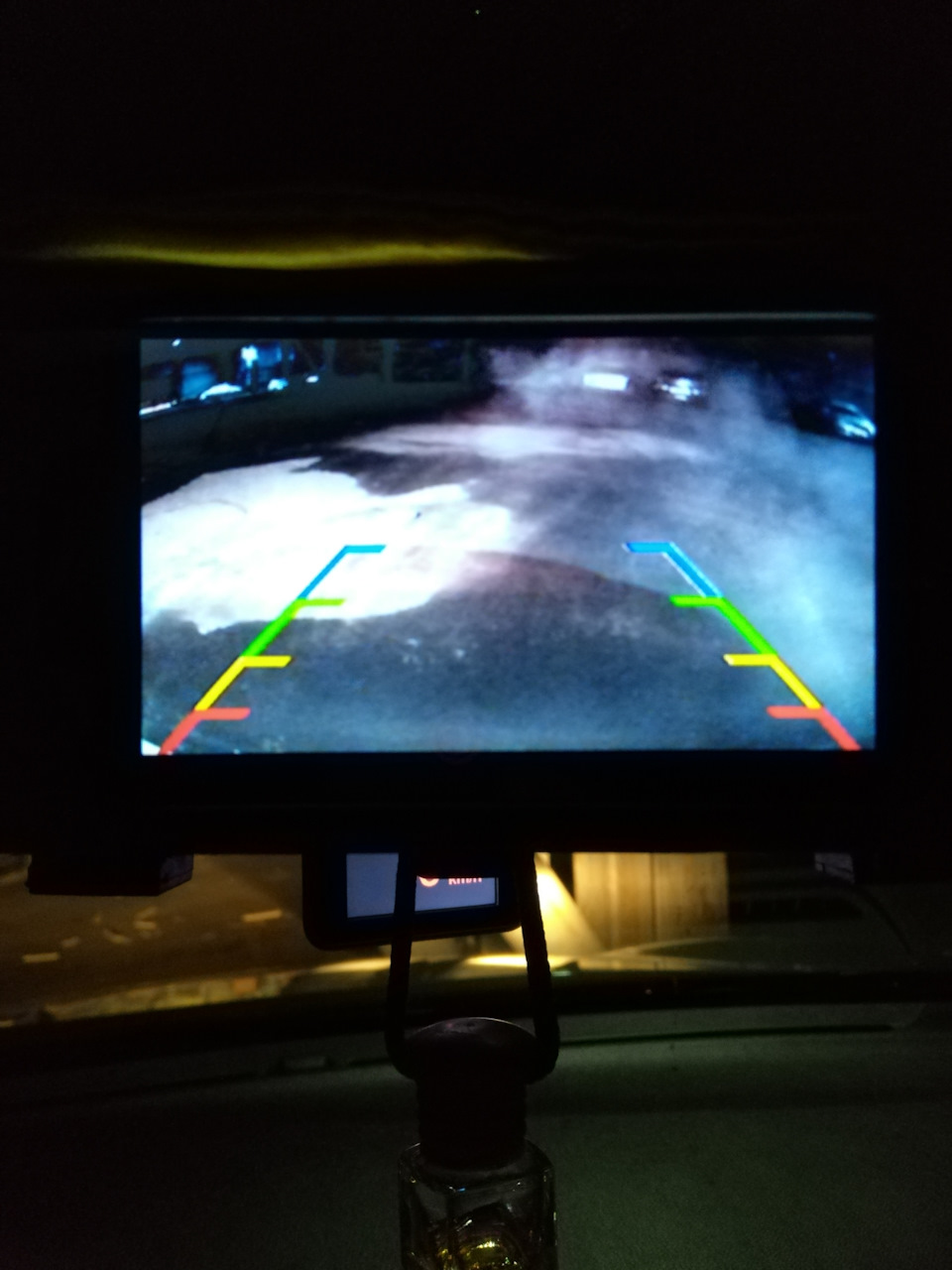

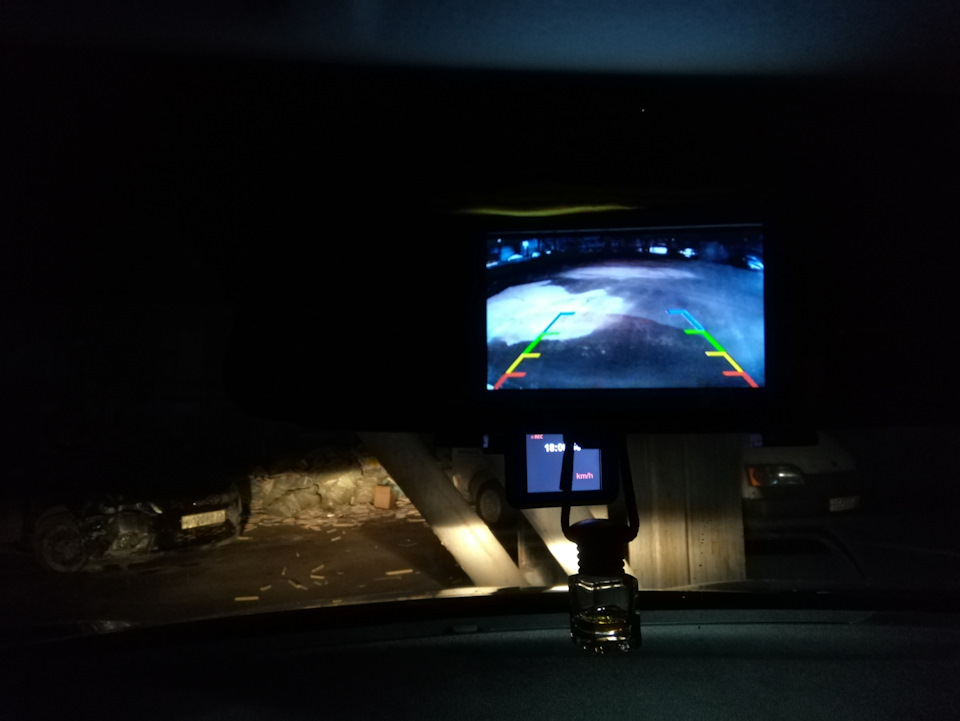

Ну скажу вам разница просто великолепная, вау прям для меня было, я радостный как слон! Угол обзора на много больше, а самое главное видно в темноте!
Цена вопроса была 600 рублей! Конечно же с Али!
Установка камеры заднего вида
Заказал камеру с алиэкспресс в плафон подсветки. Решил установить в Bosch автосервисе. Установщик исцарапал пластик.
KIA Rio X-Line 2020, двигатель бензиновый 1.6 л., 123 л. с., передний привод, автоматическая коробка передач — аксессуары
Машины в продаже
Комментарии 14
Магнитола не штатная?
Магнитола штатная, покупалась на сайте Киа Рио 4.ру
М, да. За такую работу не 500 скидывать надо, а денег не брать совсем. » Погрел феном», это что? Типа исправил свой косяк? Испортил деталь, замени на новую за свой счёт. Где вы только этих криворуких установщиков находите? Да ещё им деньги платите. Да, и по ходу, особых знаний не нужно, камеру поставить и провода протянуть, инфы как это делать полно, могли бы и сами.
Не знаю, сам не решился делать.
Да хоть бы с горе-установщиков что то более конкретное надо было требовать, 500 это мало. Да что уж сейчас говорить. Отрицательный опыт, тоже опыт.
Да ну нафиг, с них стребуешь и нервов столько оставишь, себе дороже.
То есть надо приобретать опыт самостоятельной установки. Поверьте, ничего сложного.
Да хоть бы с горе-установщиков что то более конкретное надо было требовать, 500 это мало. Да что уж сейчас говорить. Отрицательный опыт, тоже опыт.
Просто в прошлый раз на кашкай там ставил и все норм было, но там парнишка работал аккуратный работал
Да. Печаль. Как говорится хочешь, чтобы было хорошо, сделай сам.
Ну рукожопы п***, неужели сложно аккуратно изначально делать 🤷♂️
Щас нет нормальных людей в сервисах
Ну рукожопы п***, неужели сложно аккуратно изначально делать 🤷♂️
Да и не говори. Поехал туда так как в прошлый раз там парнишка ставил отцу на кашкай камеру, он там давно работал и фару менял мне. Вот приехал в этот раз, а он уже не работает. А этот мужик сел и я смотрю он открутил винты и магнитолу кладёт на пластик, я подхожу говорю ты че делаешь, постели что нибудь, он поднял магнитолу но было уже поздно. Потом постелил конечно, затем говорит сейчас феном уберу, начал феном греть, и перегрел и пластик блестит, короче скинули мне немного с цены установки и все, настроения уже не было дальше с ними ругаться.
Пост для тех, кому надоело протирать камеру заднего вида от грязи. Замена на камеру с омывателем IP-950Aqua.
Всем привет и уважение! После установки вместо штатной магнитолы 2-DINового Пионера была установлена камера заднего вида AutoExpert VC-201.
Пост об установке к сожалению не делал, т.к. тупо не было времени. Работала она у меня без нареканий, показывала нормально. Но было одно «но», которое всё время напрягало. Машина наша, мягко выражаясь, «за.ранка». Даже после небольшого дождя, стоит только немного проехаться, весь зад авто забрызган. Естественно с ним заодно и камера. Установка удлинённых брызговиков в этом деле помогла мало. Поэтому всё время приходилось перед парковкой в «труднодоступных» местах вылазить и протирать камеру. В конце концов меня это задолбало и я стал искать методы устранения данной проблемы. Лепить омыватель из медицинского катетера или форсунки не хотелось из-за природной лени, а ставить готовое решение в виде рамки с колпачком от Стрелки по причине жабы. И тут попалась на глаза камера заднего вида с омывателем IP-950Aqua, которую подсмотрел на ветке Креты у уважаемого I434

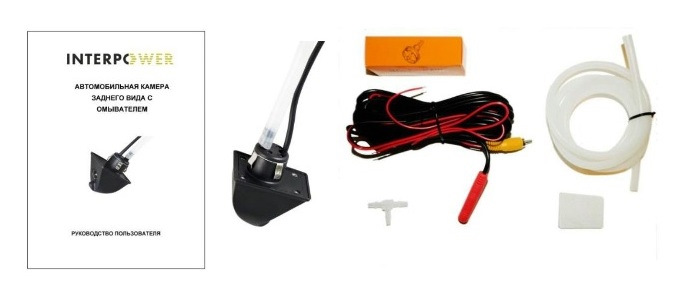

Решил остановиться на ней. Отзывы по ней были хорошие, тем более угол обзора у неё был больше, что было гут. В комплекте всё что нужно для установки с нуля. Камера, провода, шланг, тройник и сверло.

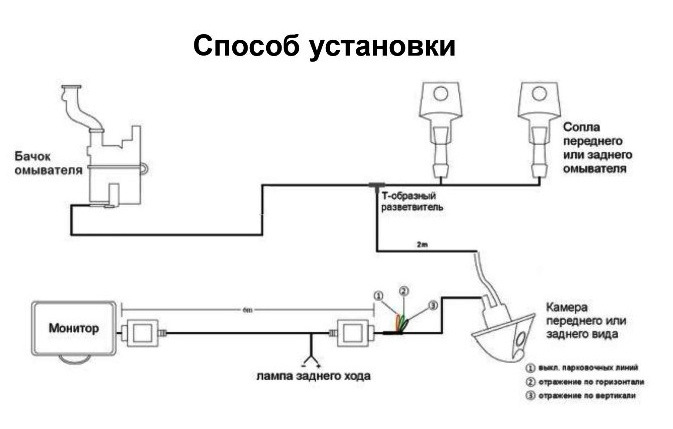

Но так как я ставил взамен установленной, то нужны оказались шланг, тройник, ну и камера. Подключать по такой схеме
Собираем всё в обратной последовательности. Могут возникнуть проблемы с подключением к штекеру, идущему к монитору, по причине несоответствия. Проводка-то протянута, не менять же её на комплектную. В моём случае я поступил радикально. Отрезал от провода старый штекер и распаял вместо него новый.
