Установка камеры заднего вида на ниссан х трейл т32 с яндекс авто
Подключение камеры заднего вида в Яндекс Авто своими руками
Камера заднего вида Яндекс Авто — полезная опция, позволяющая видеть все происходящее сзади на дисплее автомобиля при движении назад. Наличие такой функции позволяет избежать столкновения с другими транспортными средствами при движении в тесном городском режиме, в первую очередь, во время парковки. Ниже рассмотрим, можно ли подключить камеру заднего вида, как ее установить самостоятельно, и что делать для правильной настройки. Кратко поговорим о рисках такой работы.
Можно ли подключить камеру заднего вида к Яндекс Авто
Современные производители стараются комплектовать транспортные средства необходимым оборудованием и системами. Как правило, отдельная установка камеры для Яндекс Авто не нужна, ведь она уже встроена, подключена к головному устройству и идет в стандартной комплектации. Если этого нет, у автовладельца имеется два пути:
Последний вариант актуален для опытных пользователей, ведь необходимо правильно разобрать приборную панель, подвести провода, установить и запитать устройство. При совершении ошибок во время монтажа высок риск навредить системе авто и повредить головное устройство. В результате оборудование «слетит» с гарантии и платить за восстановление придется со своего кармана.
Как установить
Камера заднего вида для Яндекс Авто устанавливается в центральной части рамки для крепления автомобильного номера с подключением к фонарю задней передачи. В таком случае при включении этой скорости автоматически подключается видеокамера с последующей передачей информации на монитор головного устройства.
Установка камеры заднего вида на Яндекс Авто вне зависимости от типа выполняется по одинаковой схеме. При этом в комплектацию любой модели входят питающие провода и выход на видео. Рассмотрим общий алгоритм действий.
Подготовьте оборудование
Для начала подготовьте инструмент, который вам потребуется для выполнения работы. Набор может меняться в зависимости от ситуации, но чаще всего потребуется:
Закрепите видеокамеру
На следующем этапе выберите место для крепления камеры заднего вида и зафиксируйте ее. Как вариант, можно установить изделие под номерным знаком или в нижней части бампера. Учтите, что в последнем случае «глаз» устройства будет постоянно забрасывать грязью.
Если вы делаете новое отверстие, обезжирьте его и нанесите антикоррозийную эмаль, после чего дождитесь высыхания. Лишь после этого крепите девайс. Такие шаги позволяют избежать появления ржавчины в новом отверстии.
Подробная инструкция по установке должна идти вместе с камерой заднего вида, ведь здесь многое зависит от типа крепления и комплектации.
Отбросьте питание от АКБ
Чтобы избежать короткого замыкания во время работы, отбросьте минус от АКБ. Такой шаг убережет от случайного повреждения проводки во время монтажа.
Разберите переднюю панель
Теперь снимите элементы передней панели, чтобы добраться до задней части ГУ с Яндекс Авто. Здесь инструкция отличается в зависимости от марки автомобиля. Как правило, достаточно разобрать только центральную часть торпедо.
Подключите камеру заднего вида
Особое внимание уделите подключению камеры заднего вида Яндекс Авто. Красный провод питания подключите к «плюсу» фонаря заднего вида. При этом используйте предохранитель на 0,5 А, способный защитить от короткого замыкания (продается в любом магазине запчастей). Иногда предохранитель уже вмонтирован в «плюсовой» проводник. Второй провод (черный) — масса. Закрепите его к кузову машины, к примеру, под болт. Место контакта хорошо зачистите. Ставить защиту (предохранитель) на «минус» нельзя.
Помните, что стоимость предохранителя всего 50 рублей, а на замену проводки машины может пойти более 10 000 рублей.
Проведите провода по салону
Старайтесь вести провода по уже существующему жгуту, который идет от задних фонарей. В таком случае можно избежать путаницы при дальнейшем обслуживании проводки. Здесь принципы могут отличаться в зависимости от вида (модели и марки) машины. Если длины проводов, которые идут в комплекте с камерой заднего вида для Яндекс Авто, не хватает, купите удлинитель. Как правило, соединение производится с помощью «тюльпанов» (мама-папа).
Подключитесь к Яндекс Авто
Завершающие шаги
На этом основная работа завершена. Теперь сделайте последние шаги:
Еще раз отметим, что для установки камеры заднего вида к ГУ с Яндекс Авто лучше обратиться в сертифицированный центр. Это важно, ведь работа по установке требует определенных навыков, а в случае ошибки можно навредить автомобилю и магнитоле.
Как настроить и пользоваться
После завершения монтажа и подключения необходимо разобраться со следующим вопросом — как настраивается камера в Яндекс Авто. Сделайте следующие шаги:
Иногда пользователи жалуются, что видеокамера заднего вида на авто запускается очень медленно. В частности, после включения передачи возникает пауза в три-четыре секунды. Это нормально, ведь самой системе необходимо время на обработку сигнала.
Помните, что парковочные видеокамеры не предназначены для постоянной работы, поэтому они включаются только при переводе селектора КПП в соответствующее положение. В таком случае они будут служить заявленный срок эксплуатации без сбоев.
Камера заднего вида в Яндекс Авто — полезный атрибут автомобиля, без которого редко обходится даже опытный автовладелец. Преимущество в том, что во многих устройствах такое оборудование уже установлено и настроено. Если его нет лучше обратиться в сервисный центр за помощью. В крайнем случае можно сделать работу самостоятельно, но в такой ситуации нужно помнить о рисках.
1 комментарий “ Камера заднего вида для Яндекс Авто ”
Дилер установил на Рено Дастер 2021г. Яндекс авто и подключил камеру, парковочные полосы камеры смотрят вверх и расположены не по центру, так же камера цыпляет врх крышки куда установлена. Как настроить камеру? И возможно ли это
Камера заднего вида в Яндекс
Вот и я поставил камеру для Яндекс-головы. Установил без танцев с бубнами, у официального дилера «Lucky Motors Екатеринбург».

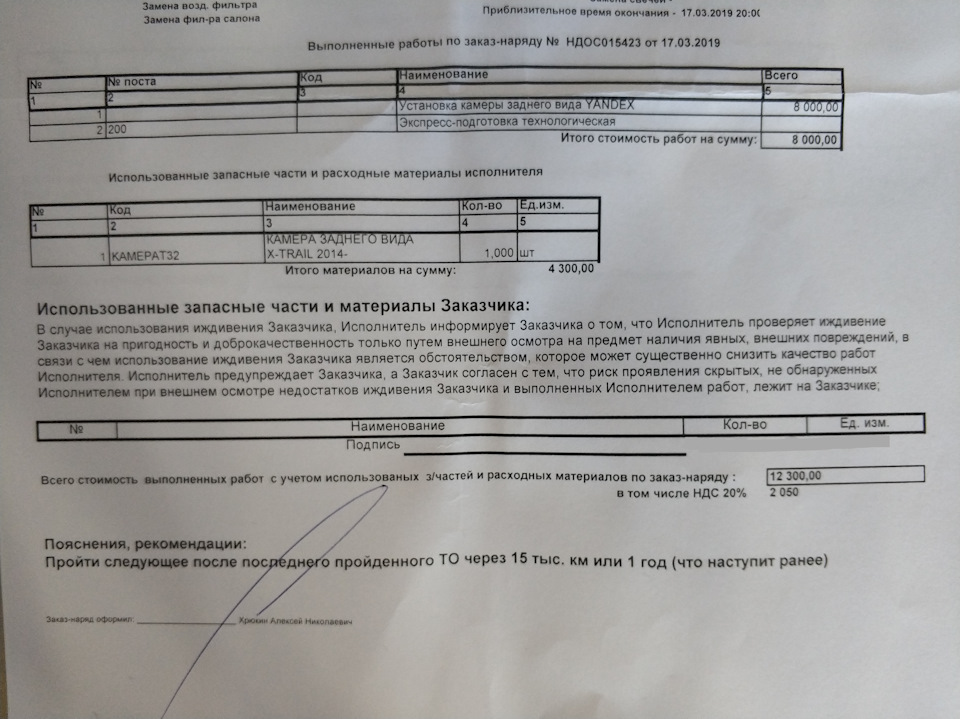

Установка заняла времени около 2-х часов. Общая стоимость 12300 руб. Разметка, к сожалению, статичная, на поворот руля не реагирует.
На официальном сайте Nissan указана другая цена (12500+установка):
www.nissan.ru/vehicles/ne…ail-2017/yandex-auto.html
Nissan X-Trail 2018, двигатель бензиновый 2.0 л., 144 л. с., полный привод, вариатор — аксессуары
Машины в продаже
Комментарии 38
Качество картинке не очень, да?
А магнитолу вы сами ставили или шла с авто?
Это штатная Яндекс-магнитола, которую до последнего времени было невозможно подружить ни с какими камерами.
Напишу сюда, хоть и не по теме.Недавно писали про приблуду у Стрелки11, которая закрывает камеру заднего вида.Так вот я купил и поставил.Делов на 5-7 мин.Сразу скажу, что полтора года у меня стояла фольксвагеновская форсунка на омывание камеры.Проблемы было 2-недостаточный напор и нет обдува воздухом.Хотя, конечно свою функцию на 4 с минусом выполняла.Покатавшись неделю с «закрывашкой» НЕ НАРАДУЮСЬ!Конечно цена высоковата-думаю тыс.3 реальная цена.Да, кто не в курсе о чём постов 20-30 выше ребята выкладывали сноску и видео.При включении заднего хода открывается моментально, при выключении закрывается плавно.При включении драйва даже не дёргается.думаю в блоке управления заложена задержка.Не рекламирую, а расписываю принцип работы, как один из первых установивших.Мне понравилось!Есть вопросы-спрашивайте.Фото и видео не выложу, в интернете и на сайте стрелки есть.
Я тоже поставил не у ОД. У ребят с Навипилот. У них более демократичная цена. У нас в Москве ниже 25 тыс. руб. не найти у ОД.
У нас нет Навипилота. А жаль.
Да знаю. Но у Вас даже у ОД дешевле чем у наших ОД.
Цена официальная, вроде дилерская. Может, везде цену снизили?! Неделю назад мне озвучивали предварительную такую же цену, что и на сайте, 12500+установка. Итого 20К+
Как отписал мне Ниссан, на вопрос почему такие разницы в цене, ОД это отдельные Юр.лица, и вправе сами устанавливать цену на установку.
Цена официальная, вроде дилерская. Может, везде цену снизили?! Неделю назад мне озвучивали предварительную такую же цену, что и на сайте, 12500+установка. Итого 20К+
Архангельск — 15 тыр у ОД…не у ОД мне вышло 6.5 :))
Nissan X-trail T32: магнитола на Android. Яндекс Навигация в Ниссан Х-трейл.
В современном активном мире требуется всегда «оставаться на связи» и быть в курсе происходящего. Новый Nissan оснащен передовыми системами Nissan Intelligent Mobility, призванными помочь водителю держать ситуацию под контролем и предупредить возможные ошибки на дороге. В комплектациях SE Yandex, QE Yandex доступна теперь новая опция Яндекс Авто. Это своего рода новшество для автомобилей, где предлагается новая мультимедийная система с Яндекс навигатором и голосовым ассистентом Алиса. И это большой прорыв в области мультимедиа для автомобилей Ниссан. Нам никогда не хватало хорошей навигации с пробками и приходилось пользоваться телефоном с держателем.
Яндекс Авто – Android = 146 000 рублей экономии! Стоит ли платить больше?
Что мы можем получить в автомобиле в комплектациях SE Yandex, QE Yandex за 176 тыс рублей разницы (по сравнению с комплектациями SE, QE)? Дешевый китайский вариант Android, со слабым железом, который тормозит, подглючивает и работает как первые телефоны, которые появились на данной платформе много лет назад. Как проверить? Приехать к дилеру, посмотреть, попробовать попользоваться мультимедиа от Яндекс Авто. Из преимуществ – только Яндекс Навигатор. Но все же не стоит это 176 тыс рублей. Есть множество более качественных вариантов блоков Андроид в пределах 35 тыс рублей, которые будут работать лучше, иметь более современные характеристики железа. А сэкономленные 146 тысяч лучше потратить на отпуск или приятные приобретения 😉
Сегодня в нашем установочном центре автомобиль Nissan X trail. И мы дооснастили автомобиль мультимедийной системой Андроид 8.1 с навигацией. Модель магнитолы Daystar DS-7015HD. Эта магнитола подходит как для Nissan X Trail, так и на Nissan Qashqai. Преимущество данной сенсорной магнитолы, среди прочих брендов китайских магнитол – это качество исполнения.
Дейстар — это бренд автомагнитол, который не экономит на качестве комплектующих и производит в свет самое передовое оборудование. К примеру, во многих магнитолах встречается проблема плохого приема сигнала радио, после смены магнитолы Ниссан Х-трейл. Связано это установкой бюджетных комплектующих радио-плат. В Daystar DS-7015 используется плата TEF6686 NXP Semiconductors, которая дает уверенный прием радио.
Что касается громкой связи Bluetooth. Здесь есть функция общения по громкой связи, есть функция передачи музыки по Bluetooth (A2TDP технология) с функцией отображения исполнителя и композиции. При общении по громкой связи, блютус вас порадует, есть возможность удобной сортировки контактов в алфавитном порядке, есть также удобный поиск по номеру телефона или имени. К любому контакту можно присвоить фотографию.
Что касается сборки штатной магнитолы с навигацией, то здесь все на очень высоком уровне. Качество пластика магнитолы, разъемов, контактной группы – все это сильно выделяет автомагнитолу среди конкурентов. Стиль магнитолы Daystar DS-7015HD выполнен с кнопками, крутилками, DVD приводом на панели и экраном 8 дюймов, 1024 на 800 точек с морозостойким мультитач монитором
Есть магнитола на Ниссан Х-трэйл серии DS-7015HB – это серия магнитолы с большим 10 дюймовым экраном, полностью сенсорным, без DVD привода и механических кнопок на лицевой панели.
Яндекс Навигатор с пробками, с голосовым ассистентом Алиса, сделает комфортным управление магнитолой и ввод адреса. Адрес можно вводить с помощью кнопок, путем нажатий на сенсорный экран, либо с помощью голосовых команд. Также Яндекс Навигатор в Nissan X-Trail поможет найти ближайшую заправку по пути, торговый центр или сообщит об актуальных курсах валют. Карты навигации Яндекс в автомобиле всегда остаются актуальными, т.к они работают через интернет и постоянно обновляются. Реализация интернета выполнена через встроенный Wi-Fi модуль в магнитоле Ниссан Экстрейл. Можно раздавать интернет с телефона и это будет бесплатно, либо можно докупить дополнительный модем под сим карту с абонентской платой. Сим карта может быть от любого оператора.
Кроме навигации в Nissan X-trail, громкой связи, музыки и радио, в этом штатном головном устройстве есть возможность просмотра интернет-телевидения и Youtube. Опции работают в движении, на скорости.
Программа Лайм ТВ для просмотра телепередач бесплатная, в открытом доступе. Удобно, то, что в программа позволяет смотреть не только эфирные передачи, но и те которые уже прошли, были в эфире 2-3 часа или несколько дней назад.
Перед продажей штатные магнитолы на Андроид для Ниссан Икс Трейл всегда готовятся, проверяются на столе, тестируются по всем параметрам. Также мы предустанавливаем самые популярные программы, которые могут чаще всего использоваться. Если все же необходимо будет загрузить другие приложения, то это будет доступно с помощью портала Play Market, в котором доступны: игры, аудиокниги, в общем те же приложения как в Вашем телефоне.
Интернет браузер если станет скучно или захочется почитать новости. Можно также посмотреть почту, или выйти на связь в скайп.
Полезной опцией, которую мы, часто делаем в подарок – это камера заднего вида. Выводится она на штатный монитор. Линии статические, не крутятся от поворота руля. Существуют на рынке камеры с динамикой линий, но их работа оставляет желать лучшего. Алгоритм их работы заключается в том, что при движении задним ходом, камера самостоятельно определяет траекторию движения и подстраивает линии так, как считает нужным. Часто бывает, что линии поворачивают не в ту сторону… Поэтому мы используем маленькую, компактную камеру, со статическими линиями по которым можно ориентироваться в пространстве сзади и определить примерное расстояние до препятствия.
Штатная магнитола подойдет для Nissan Qashqai (Ниссан Кашкай 2014-2019) и Nissan X-Trail T32 (Ниссан Х-трайл 2015-2019), подробнее по ссылке.
Стоимость магнитолы с навигацией: 30 000 руб.
Стоимость установки Android магнитолы: 0 руб. (да, бесплатно!) или
Камера заднего вида: 0 руб. (подарок для вас)
Установка задней камеры: 3000 руб.
Центральный установочный центр находится в Москве по адресу м. Юго- Западная Никулинская д.23 к.4 стр.1
Наши установочные центры также присутствуют в регионах:
— Санкт-Петербург +7 (812) 209 03 80
— Казань +7 (843) 207-27-55
— Ижевск 8 (800) 775 74 85
— Cтерлитамак 8 (800) 775 74 85
— Челябинск +7 (351) 225-71-01
— Тюмень +7 (3452) 56 92 23
— Новосибирск 8 (800) 775 74 85
— Ростов-на-Дону +7 (863) 309-29-50
— Краснодар +7 (861) 204 34 05
— Новороссийск 8 (800) 775 74 85
— Сочи +7 (862) 279 49 19
Для жителей других городов мы проводим выездные установки в города и регионы РФ! Мы приедем к Вам! Подробности в личные сообщения.
КарИнжиниринг — это качественная установка и дооснащение автомобилей Nissan. Мультимедийные системы, Цифровое ТВ, Android Navi Box с Яндекс.Навигатором, Apple TV и многое другое возможно установить в КарИнжиниринг и интегрировать штатно без вмешательства в штатную проводку и с сохранением гарантии авто.
Более подробно узнать о товаре, актуальные цены, а также запись на установку по телефонам: 8 (800) 775 74 85 или +7 (495) 109 01 02
Для вашего удобства вы можете писать нам на Whatsapp и Viber по номеру +7 925 8000 710
По вопросам цен: можно позвонить или написать запрос как личное сообщение на Drive2.ru или Viber, Whatsapp с указанием марки авто и года выпуска
Если Вам нравится данная опция, нажимайте кнопку «Нравится», подписывайтесь на наш блог, и вы первым узнаете о новых дооснащениях на ваш автомобиль! Подписчикам на работы скидка 30%!
Установка и подключение задней камеры к ГУ Яндекс.авто своими руками
При покупке машины ОД назвал цену за установку камеры в 15 тыс. руб, что для китайской камеры многовато. Плюс боялся, что при разборке-сборке панели что-то поцарапают. Решил ставить сам.
Заказал камеру с Aliexpress, пришла за две недели. Сразу проверил камеру, подал 12 В от блока питания и подключил к телевизору, картинка есть, показывает зеркально, линии разметки есть.
В тот же день mindw0rk поделился ссылкой на инструкцию по установке камеры yadi.sk/i/_71paqrrnu-2aw.
Там есть описание, куда подключать камеру, разъем на 32 контакта,
Контакт 2 – CAM+
Контакт 3 – CAM-
Контакт 5 – BACK
Не совсем понятны обозначения CAM+ CAM- BACK. В инструкции есть рисунок кабелей с обжатыми контактами-мамами, у меня этих контактов не было.
Стал изучать драйв2 по подключению камер к китайским ГУ, где народ берет ответные части разъемов. Яндекс.авто на китайском железе, думал и разъемы будут аналогичны. Но похожих разъемов на 32 контакта не встретил. Кто-то использовал разъем для подключения флоппи диска в блоке питания компа. Был у меня блок питания от компа, отрезал провода с разъемом. Еще был не рабочий DVD плеер, достал оттуда контакты для разъема. Там были маленькие контакты на 10 контактном разъеме и еще меньше на 5-ти контактном разъеме.
В субботу с утра решил снять ГУ и посмотреть подойдут ли эти контакты. Разбирал по схеме из инструкции.
Самое сложное было выдернуть панель управления климатом, защелки металлические и очень тугие, правая защелка не поддавалась, выдернул с большой силой.
Острой пружиной-защелкой содрал кожу с пальца до крови, будьте осторожны!
Вытащил ГУ, отстегнул все разъемы, убрал в сторонку.
Снял с 32-х контактного разъема переднюю крышечку, попробовал вставить проводки с контактами в разъем, провода заходят на 1 см, далее что-то мешает. Посмотрел внимательнее на разъем, сзади отстегивается прижим проводов, с одной стороны отстегнул этот прижим. Провода стали пролазить, а вот сами контакты из 10-ти контактного разъема нет, а контакты из 5-ти контактного разъема влезли. На вид эти контакты отличаются от штатных, но тем не менее передняя крышечка разъема застегнулась. Разъем с этими контактами вошел в ГУ до клика. Потом выдернул, проверил не помялись ли штырьки в разъеме, все нормально.
Так как провод от камеры идет с тюльпаном, не хотел ставить на ответную часть тюльпан, решил его отрезать. Провод оказался не экранированным, а просто трех-жильным. Подсоединил проводки от камеры к проводкам с контактами:
Контакт 2 – CAM+ к желтому проводу (центральный контакт тюльпана, видеовход),
Контакт 3 – CAM- к черному проводу (внешний контакт тюльпана, масса),
Контакт 5 – BACK к красному проводу (+12 В от лампочки из фонаря включения задней передачи).
Провод с камеры примотал к штатному жгуту штатной изолентой, далее пустил под накладку под рулем.
Подаю питание на камеру и чудо, есть картинка.
Штатный кабель от камеры решил использовать только для подачи + 12В (BACK), а для передачи видеосигнала использовать тонкий антенный коаксиальный кабель.
Для прокладки проводов было два варианта, более быстрый по верху, надо только снять резинки с проемов дверей и проложить с краю потолка. Я хотел одновременно проложить провод на 1,5 кв. мм для розетки в багажник для питания видеорегистатора на заднем стекле, пылесоса или компрессора. Решил проложить провода по низу левой стороны вдоль штатного жгута проводов.
Накладки с порогов снялись легко, накладку на центральной стойке не снимал, накладка с левой стороны багажника снялась с трудом. Накладка двери багажника снялась тоже с трудом и с шумом, половина клипс остались на двери.
Открутил 5 гаек удерживающих накладку над номером, но ее держат еще 2 клипсы, дергал сильно и никак. Потом просунул сверху в щель плоскую большую отвертку и им отстегнул.
Камеру решил ставить вместо правой лампы подсветки, пусть тень от камеры будет в конце номерного знака.
Питание для камеры взял с левой лампочки заднего хода. Разъемы тюльпан и питания с камеры тоже обрезал счистил концы проводов на 2 см и соединил скрутками. Делал во дворе, паяльник подключать не куда. Да, и по опыту нормальная скрутка не хуже пайки. Токи там мизерные, главное защитить соединения от влаги. Оставил запас проводов около камеры 30 см, если камера выйдет из строя, достаточно выдернуть ее, обрезать провода и подсоединить новую.
Провода закрепил к штатной проводке стяжками. На 5-й двери лучше крепить тканевой изолентой, чтобы провода не били по обшивке. У меня такой изоленты не было, если залезу зачем нибудь под обшивку, то доделаю.
На все работы ушло около 6 часов времени. Из инструмента нужны отвертки, головка на 10 с удлинителем и кусок алюминиевого или медного провода длиной 30-50 см в качестве протяжки.
PS Заменил лампочку подсветки номера на светодиодную, цвет подсветки все равно отличается.
Через месяц установил переднюю камеру www.drive2.ru/l/535924233562227092/.
PS2 Недавно Night51 подсказал, что в двери багажника есть разъем для подключения камеры и есть штатная проводка к ГУ, см. ниже в комментариях, возможно, буду подключать камеру к тому разъему.
