Установка китайского тахометра на авто

Установка китайского тахометра и электронного спидометра с УАЗ Hunter

После установки ЭБУ М73 родной тахометр отказался с ним работать, что странно, ведь с Январём 7.2 работал нормально. Ковыряться в этом жутко инерционном электромагнитном добре мамонта желания не возникало, посему и был приобретён китайский тахометр. В комплектации к нему шли кнопки управления и лампа Shift Light.

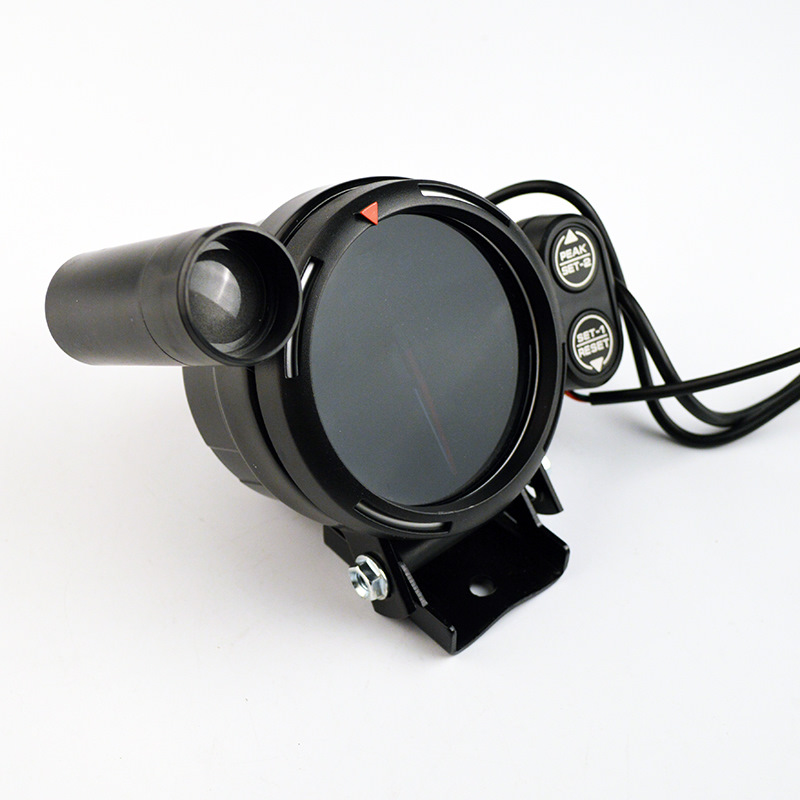

Тахометр решено было ставить заместо родного в приборную панель, а не будильником на торпеду — ибо будильник будет мешаться, бликовать ночью на лобовое стекло и вообще. Также хотелось сохранить наклон как у родных приборов. Чтобы надолго не снимать родную, взял панель приборов от пятёрки, благо посадочные места одинаковые. После нескольких пробных распечатанных деталей были получены оптимальные размеры крепления переходника в панели.

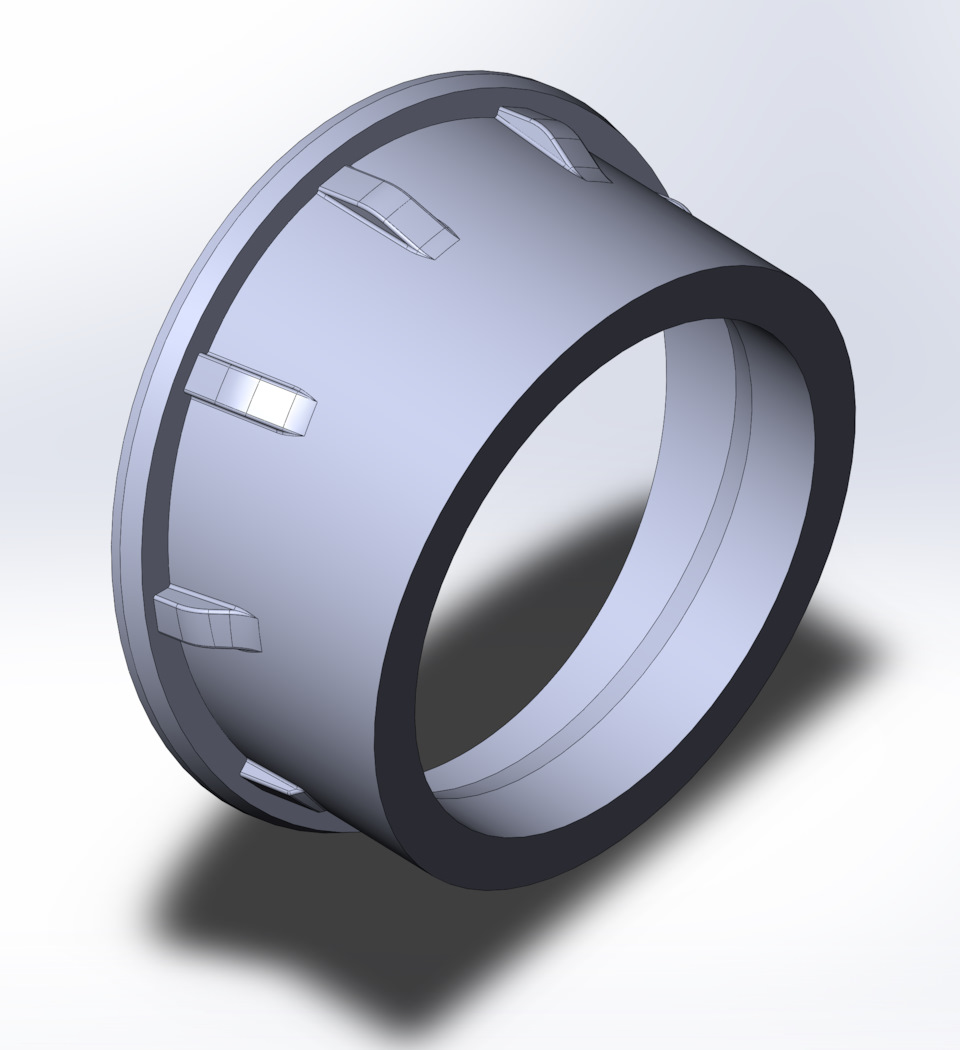

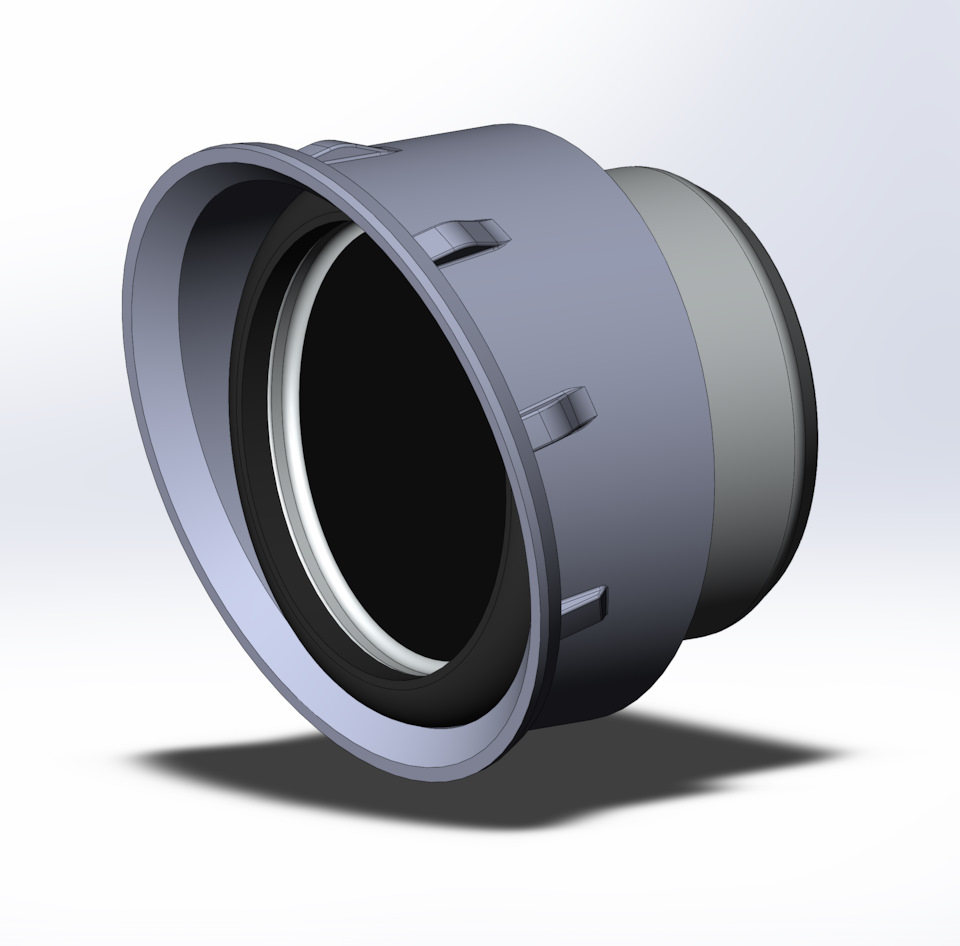

После этого грубо смоделировал сам корпус тахометра для виртуальной примерки и доделал переходник с учётом его размеров.

Цельная деталь получилась на удивление хорошо — тахометр сел в своё посадочное место очень плотно, как и сам переходник в приборку.

Кнопки и лампу было решено не подключать к тахометру, т.к. тахометр нуждается в настройке кнопками только один раз, а на лампу можно вывести что-то кроме сигнала о необходимости переключения передачи.

Для подключения тахометра требуется 5 проводов:

— Масса;
— 12 В от зажигания;
— 12 В от аккумулятора;
— 12 В от габаритов;
— Сигнал для тахометра с ЭБУ.

А вот что есть на родном разъёме для тахометра:

— серо-красный — подсос (Check Engine);
— оранжевый — 12 В от зажигания;
— коричневый — сигнал на тахометр;
— белый — 12 В от габаритов;
— чёрно-белый — масса;
— чёрный — сигнализатор заряда аккумуляторной батареи (в моём случае ещё и возбуждение генератора);
— розово-чёрный — лампа ручника.

Лампы ручника, заряда аккумулятора и подсоса Check Engine с этим тахометром больше не понадобятся, поэтому избавляемся от идущих к ним проводов. К оставшимся добавляем 12 вольт от аккумулятора, которые можно взять с дополнительных предохранителей и делаем переходник.

На этом подключение тахометра закончено, можно переходить к части про спидометр.

К сожалению родной спидометр не отличается точностью показаний и нагло врёт приблизительно на 10 км/ч до 100 км/ч и на 15-20 км/ч после, что каждый раз вынуждает мысленно вводить поправки смотря на это инженерное чудо, намотавшее к моменту своей замены порядка 140 000 км.

Из статей на драйве узнал что на классику без переделок подходит спидометр 853.3802 от УАЗ Hunter. Купил его на авито, возможно даже новый — т.к. общий пробег на момент установки был 0 км.
К нему идёт необычный разъём (штыревая колодка 502207 по ОСТ 37.003.032-88), который (опять же, к моему большому удивлению) удалось приобрести в местном магазине автозапчастей БИНОМ.

На разъёме спидометра присутствуют следующие контакты:
1) Вход «-» (от аккумулятора);
2) Вход «+» (после замка зажигания);
3) Вход «+» (от аккумулятора);
4) Вход сигнала с датчика скорости;
5) К выключателю «дальний свет фар» (для ППС 851.3802, 853.3802);
6) Вход «+» (на лампы подсветки);
7) Выход на датчик скорости (+12 В).

Контакты на разъёме к родному спидометру:

— чёрно-зелёный — дальний свет фар;
— бело-голубой — поворотники;
— белый — габариты;
— чёрно-белый — масса;
— коричневый — снова габариты.

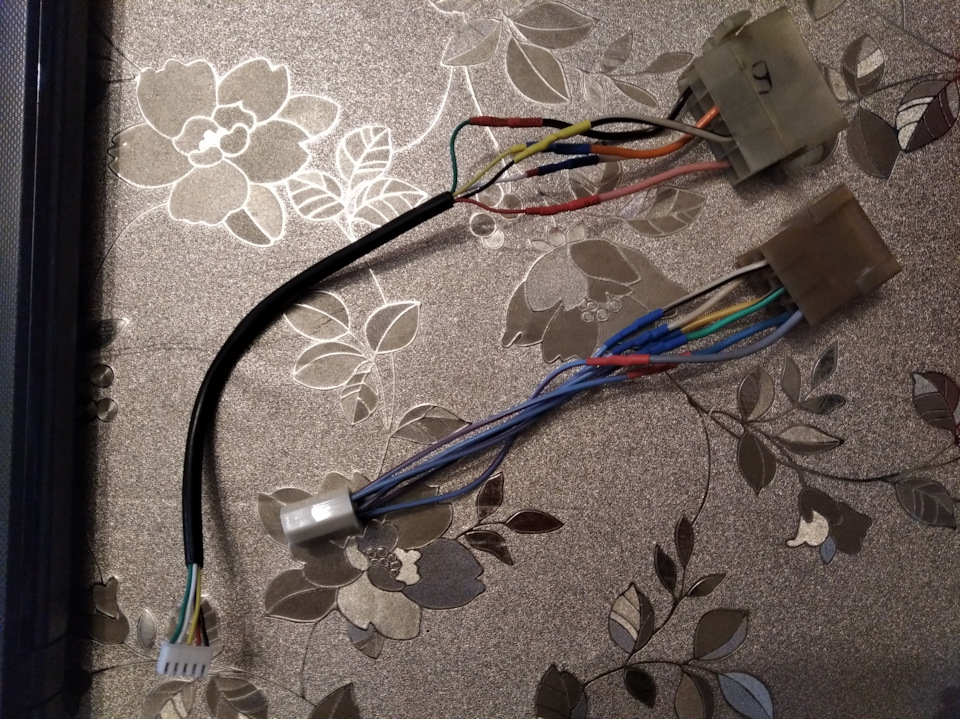

Убираем индикацию поворотников и второй провод под габариты. Добавляем 12 В после зажигания и от аккумулятора, сигнал с датчика скорости и делаем переходник.

Находим в жгуте к ЭБУ сигнальный провод датчика скорости (серого цвета в моём случае), к которому припаиваем отвод для спидометра. Всё, установка спидометра на этом закончена.

Осталось доработать и установить лампу Shift Light.

Т.к. в ЭБУ залита прошивка j73sx с кучей дополнительных возможностей — грех не воспользоваться хотя бы частью из них. Т.к. с установкой нового тахометра больше некуда подцеплять лампу Check Engine — было решено использовать под неё Shift Light. При этом не хотелось терять и её основную функцию — индикацию необходимости переключения передачи. Но и это ещё не всё: также в прошивке есть возможность заюзать отдельную лампу под индикацию детонации. Такой возможностью нельзя не воспользоваться.

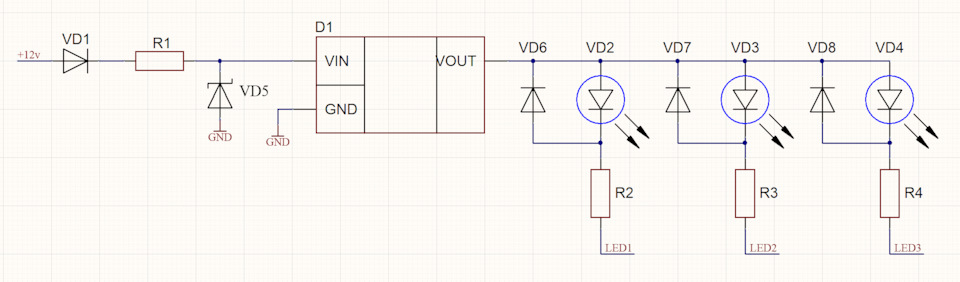

Но возникла проблема — изначально в лампе всего 2 светодиода (в одном корпусе). Исключать какую-то из упомянутых функций не хотелось, поэтому был приобретён трёхцветный светодиод. Была накидана схема, позволяющая светодиодам светить с одной и той же яркостью при всех разумных значениях напряжения (примерно до 8,5 — 9 вольт), а также защищающая их от нелёгкой жизни в бортсети (выбросы в пару сотен вольт обоих полярностей по ГОСТ 28751-90). Управляться эта сборная солянка должна выводами ЭБУ с открытым коллектором.

В качестве защиты от переполюсовки и отрицательных всплесков напряжения используется диод VD1. Цепь R1VD5 подавляет всплески положительной полярности, защищая стабилизатор напряжения D1. Напряжением с его выхода запитываются светодиоды, последовательно которым включены токоограничивающие резисторы, рассчитанные на ток через светодиоды

10 мА. У светодиодов довольно маленькое допустимое обратное напряжение (порядка 5 В), поэтому для их защиты поставлены диоды VD6-VD8 в обратном включении. Такая схема позволит светодиодам не выйти из строя раньше времени.

Разбираем лампу, выпаиваем с платы старый двухцветный светодиод, запаиваем трёхцветный, после чего собираем схему навесным монтажом вокруг платы. Для подключения припаиваем пять проводов. Чтобы со временем всё не отвалилось от вибрации — заливаем плату с компонентами герметиком, ждём пока высохнет и монтируем обратно в лампу.

Ещё до переделок у лампы был замечен недостаток — слишком яркий и слишком направленный свет. Новый светодиод брал с углом свечения в 60 градусов и матовым корпусом. Также мелкой наждачной бумагой сделал матовым пластиковую линзу лампы и для дополнительного рассеяния света поместил перед ней кальку в один слой. В итоге, учитывая невысокий ток светодиодов, удалось получить приглушённое матовое свечение, которое не слепит ночью, как это обычно бывает со всем светодиодным (особенно с магнитолой). В солнечный день видно на троечку, но делать ярче точно не собираюсь.

Итоговый результат (правда, без Shift Light) на фото:

Источник

Как подключить тахометр к автомобилю

Тахометр – совсем не обязательный элемент автомобиля, но в то же время очень полезный. Прибор значительно продлевает срок эксплуатации двигателя и избавляет от дорогостоящих ремонтов. Каждый, кто заботиться о своей машине, должен знать, как подключить тахометр. Об этом и пойдёт речь.

Методика подключения тахометра к автомобилю.

Что это за прибор

Для начала нужно разобрать, что представляет собой устройство и каковы его основные функции. Тахометр – это измерительный прибор, определяющий частоту вращения коленвала двигателя. Единица измерения – обороты в минуту (об/мин). Почти каждое современное авто снабжено устройством, так как оно помогает грамотно использовать возможности двигателя. Если же базовой комплектацией тахометр не предусмотрен, его можно купить отдельно и установить, как на дизельный мотор, так и на бензиновый.

Основная функция устройства

Предназначением прибора в автомобиле является выбор наиболее подходящей передачи для продолжительной работы двигателя. Большая часть современных марок авто оснащены аналоговыми тахометрами. Автовладелец осознаёт, что нужно переключить передачу при помощи стрелки, которая стремительно ползёт к критической отметке. Существуют несколько типов приборов, но принцип действия у них схож.

Как работает прибор

По принципу действия тахометры делятся на магнитные и электрические.

Как работают магнитные модели

Магнитные тахометры работают на основе индукции вихревых токов. Они возникают при помещении металлического диска во вращающееся магнитное поле. Токи и магнитное поле начинают взаимодействовать между собой, заставляя немагнитный диск вращаться. Стрелка тахометра подсоединена к этому диску. На её валу имеется возвратная пружина, а магнит соединяется с коленчатым валом с помощью гибкого вала. Увеличение оборотов мотора заставляет магнит двигаться быстрее, отклоняя немагнитный диск. Весь этот процесс и демонстрирует стрелка.

Как работают электрические модели

Такие тахометры измеряют электрические сигналы и импульсы. Система зажигания и генератор двигателя на бензине генерируют электрические сигналы согласно частоте вращения коленвала. Таким образом, нужный сигнал исходит от электронного блока управления.

Разновидности приборов

Тахометры делятся по способу вывода информации и по методу подключения. В первом случае есть два вида устройств:

По принципу подсоединения тахометры бывают:

Подсоединение на бензиновый двигатель

Теперь расскажем, как подключить выносной тахометр. Для корректной установки устройства Вам потребуется схема подключения приобретённого тахометра, которая прилагается в комплекте с устройством. Если же инструкции в комплекте нет, то установка не составит для вас труда. Делаете следующее:

Подсоединение на дизельный двигатель

Рассмотрим, как подключить электронный тахометр к дизельному двигателю. Установить тахометр достаточно просто.

Примечание: если вы не нашли нужную клемму, воспользуйтесь выводом контактов к выпрямителю генератора на обмотке. Выберете любой из трёх контактов и спаяйте его с концом кабеля прибора. Место соединения заизолируйте.

Важно: проверьте, чтобы провода не соприкасались с движущимися деталями.

Проверка работоспособности устройства

Подключив тахометр к мотору, нужно обязательно проверить его работоспособность. Если стрелка двигается, то всё подключено верно. Но не стоит забывать о том, что прибор может выходить из строя (стрелка начинает «прыгать» и т.д.) по некоторым причинам. Самые распространённые причины поломок – это:

Выявить и решить эти проблемы можно своими силами. Если же причина в самом датчике, который вышел из строя, то потребуется его замена. В сложных случаях правильным решением станет поездка на СТО.

Подведя итог, отметим, что установка тахометра не такая уж и сложная задача. Но не стоит браться за дело без необходимых теоретических и практических навыков в ремонте автомобилей. Если вы не уверены в своих силах, лучше обратиться к специалистам. Делитесь своим мнением в комментариях!

Источник

Подключение Тахометра (Тахометр)

В приборке не было стандардного тахометра, и поэтому управление автомобилем было не в удовольсвие, спать не мог, есть не мог. бла бла. (вообщем просто хотелось тахометр)=)

И так, в инете был закан тахомет Kate Guage MONZA Spec и через 2 с чемто недели он был у меня в руках.

Теперь о подключении:

Из тахометра выходило 4 провода,

1. чёрный (-) Постоянный минус, те минус на акуме или любой болт на кузове,

2.красный (+) Постояный плюс, в инструкции написанно что к замку зажигания, но суть заключается в том что на этот провод должно идти постоянно после поворота ключа +12V поэтому можно подключить на акуму на плюс (НЕ ПРОВЕРЯЛ САМ, просто сказали) и на любой контак на котором после поворота ключа есть питание. Лично я подключил на плюс прикуревателя.

3. Желтый (+) Подсветка тахометра, подключаем к любой лапочке салона, габаритам, вообше к любому положительному контакту на котором есть питание после включения фар. Лично я подключил к подсветки пепельницы.

4. Зелёный (- IG) (-) Тахометрический сигнал. Подключаем на минус катушки зажигания, или на корпус генератора (но может немного врать), так же можно подключить к стандартному тахометру в приборке, либо к сигналу тахометра на ЭБУ, а на карбюраторной двиге можно подключить на корпус трамблёра (Корпус это минус), Также можно подключить к диагностическому контакту (DIAGNOSIS) а именно на провод (-IG). Лично я подключил к диагностическому контакту.

PS: Если вы подключили, питание есть на тахометре но стрелка лежит мёртво, можно попробывать постовить резистор между Зелёным и Красным проводами. Резисторы брать можно в 5 кОм, 10 кОм, 15 кОм. (лично сам не пробовал).

Фотка самого тахометра (Ток у меня с синей шифт лампой)»>

Источник

Как подключить китайский тахометр

Подключение тахометра своими руками: плюсы и минусы

Тахометр — это устройство для измерения частоты вращения двигателей, валов, др. механизмов. В транспортной технике тахометр используется уже более ста лет. Как правило, его устанавливают на приборную панель. Устройство индицирует частоту вращения двигателя внутреннего сгорания во время его работы. В современных автомобилях, оснащенных электронными системами управления двигателей, он устанавливается не всегда. Однако показания тахометра позволяют выбрать наиболее подходящий режим движения. В некоторых случаях это позволяет сэкономить топливо либо, наоборот, перейти к более агрессивному стилю езды. Поэтому опытные автолюбители, профессиональные водители часто самостоятельно устанавливают приборные панели с тахометрами.

Рассмотрим, каким образом произвести самостоятельное подключение тахометра.

Тахометр

Принцип действия тахометра

В настоящее время различают тахометры:

Способы включения тахометра

Информацию о частоте вращения двигателя внутреннего сгорания можно считать с:

Генераторы некоторых автомобилей (например, Volkswagen T4) имеют дополнительный вывод переменного напряжения, частота которого зависит от частоты вращения двигателя. В этих машинах сигнал на тахометр подается из этой точки.

Нерационально менять генератор только для установки тахометра.

Схема подключения тахометра

Датчики частоты вращения коленчатого и распределительного вала работают на электромагнитном принципе. На более ранних автомобилях устанавливались датчики, использующие эффект Холла. В любом случае электрический импульс, вырабатываемый этими устройствами, имеет амплитуду не более 5В, их внутреннее сопротивление не менее 200 Ом. Для того чтобы осуществить подключение тахометра к этим датчикам, необходим дополнительный усилитель. Эффективнее всего использовать более мощный импульс, приходящий к катушке зажигания.

Система зажигания бензиновых двигателей

Управление процессами зажигания двигателей может быть организовано несколькими методами:

Во всех случаях на катушку поступает мощный импульс амплитудой 12В с прерывателя (для автомобилей до 90-х годов), транзисторного коммутатора или непосредственно с блока управления двигателя. Именно из этой точки и следует брать сигнал на тахометр.

Техническое решение

Перед тем как подключить тахометр, необходимо составить схему электрических соединений, чтобы мысленно определить начальные и конечные точки включения, трассировать проводник. Любая катушка зажигания имеет вывод (клемму) +15 (зажигание включено), на который подается напряжение аккумуляторной батареи при повороте ключа в первое (у некоторых авто — второе) положение. Ни в коем случае нельзя подключать тахометр к этой точке, при первом же включении он может выйти из строя. Высоковольтные провода также представляют опасность, даже для человека. Следует точно определить сигнальный вход, к которому следует подключать тахометр. В более старых катушках он обозначен буквой «К», лучше найти точную принципиальную электрическую схему автомобиля.

Следующей, более сложной задачей является электрическое соединение узлов. В качестве проводника следует взять многожильный медный провод сечением не менее 2 кв.мм. с полихлорвиниловой изоляцией.

Точки соединений провода к катушке зажигания зачищают, производят механическую скрутку, пропаивают и тщательно изолируют. Укладывают провод вдоль любых электрических жгутов, используя пластмассовые хомутки, в сторону перегородки отсека двигателя возле приборной панели. Ввести проводник внутрь пассажирского отсека можно рядом с любым жгутом электрических соединений. Для этого проще воспользоваться упругой струной. Наконец, соединяют проводник с сигнальным выводом тахометра. В некоторых автомобилях, предусматривающих модификации с тахометром и без него, можно просто поменять приборную панель, найти штатный проводник и подключить его к катушке зажигания.

Испытание, регулировка тахометра

Если автомобиль оборудован бестрамблерной или индивидуальной системой зажигания, подключение тахометра можно произвести к любой катушке. В этом случае показания скорости вращения двигателя (количество оборотов в минуту) будут неадекватными, так как на трамбленое зажигание импульс подается каждый такт, индивидуальное – в четыре раза реже. Однако можно градуировать измерительную шкалу по-новому.

На первом этапе испытаний заводят двигатель, проверяют работоспособность системы (отклонение стрелки на холостых оборотах). Как правило, частота оборотов в этом режиме находится в пределах 800 – 1000 об/мин.

Далее регулируют уровень показаний. Если стрелка тахометра отклоняется незначительно, можно между сигнальным проводом и массой автомобиля включить дополнительный конденсатор емкостью около 1 мкФ. Наоборот, если стрелка зашкаливает, в разрыв сигнальной цепи включить переменное сопротивление около 1 кОм и масштабировать сигнал.

Следующий этап – ходовые испытания. На заведенном двигателе достигают предельных оборотов. Стрелка тахометра не должна выходить в красную зону. В противном случае регулировку осуществляют вновь. Перед началом эксплуатации еще раз проверяют надежность соединений и изоляции. И помните, дополнительное оборудование – новые проблемы.

Каталог продукции

Тахометры-счетчики моточасов для мототехники

Мото термометры

Счетчики моточасов

Тахометры для промышленного оборудования и судов

Преобразователи и стабилизаторы напряжения бортовой сети

Полезное для рыбалки и активного отдыха

Принадлежности к приборам

Популярные

Политика Копфиденциальности

Инструкция по установке и эксплуатации ТС-011

Выносной бесконтактный индуктивный цифровой тахометр со встроенной функцией счетчика моточасов и отсчета времени до сервисного обслуживания ТС-011

ПРИБОР НЕ ПОСТАВЛЯЕТСЯ из за технического несовершенства и низкой надежности. Новая версия прибора ТС-011М. НОВОЕ КАЧЕСТВО ПО СТАРОЙ ЦЕНЕ.

Нажмите для перехода на страницу прибора ТС-011М

Важно! Перед установкой режимов работы прибора двигатель, на котором он установлен должен быть выключен либо прибор должен быть снят с двигателя.

1. Для выбора режима работы тахометра нажмите и удерживайте в течение 4 сек. кнопку S1. На экране дисплея будут последовательно высвечиваться значения: 01, 02, 03, 04.

— значение 01 переводит прибор в режим для работы с двигателями в которых импульс искрообразования подается на свечу зажигания 1 раз за 1 такт работы двигателя, т.е. 2 раза за 1 оборот маховика двигателя (большинство двухтактных двухцилиндровых лодочных моторов с одно канальной системой зажигания; под капотом установлена одна двухискровая катушка зажигания с двумя высоковольтными выводами по одному на каждую свечу зажигания );

— значение 02 переводит прибор в режим для работы с двигателями в которых импульс искрообразования подается на свечу зажигания 1 раз за 2 такта работы двигателя т.е. 1 раз за 1 оборот маховика двигателя (классический двухтактный двигатель; под капотом мотора установлены одна или две раздельные катушки зажигания, каждая на свою свечу зажигания );

— значение 03 переводит прибор в режим для работы с двигателями в которых импульс искрообразования подается на свечу зажигания 1 раз за 4 такта работы двигателя т.е. 1 раз за 2 оборота маховика двигателя (классический четырехтактный двигатель с распределителем зажигания).

— значение 04 отключает функцию тахометра, на экране дисплея будет отображаться только счетчик моточасов.

После выбора режима работы кнопкой S1 экран дисплея будет мигать в течение 8-10 сек., после чего перейдет в режим отображения счетчика моточасов.

2. Для установки времени до сервисного обслуживания нажмите и удерживайте в течение 4 сек. кнопку S2. При этом с правой стороны дисплея появится надпись «SERVICE». После появления надписи нажмите и удерживайте кнопку S1 до появления в одном из сегментов дисплея необходимой цифры, обозначающей 1/10, единицы, десятки, сотни, тысячи часов до сервисного обслуживания. Переключение от одного сегмента дисплея к другому производится нажатием кнопки S2 на 1 сек. После установки желаемого времени до сервисного обслуживания не производите ни каких действий и прибор через 14-16 сек. перейдет в режим отображения счетчика моточасов.

3. Для активации режима отсчета времени до сервисного обслуживания одновременно нажмите кнопки 1 и 2 и удерживайте их в течение 4 сек. При этом на экране дисплея высветятся два сегмента с изменяющимися от 00 до 09 значениями и прибор автоматически перейдет в режим отображения счетчика моточасов.

4. После выработки двигателем времени до установленного сервисного обслуживания на экране дисплея появиться надпись «SERVICE».

5. Для просмотра текущего времени до сервисного обслуживания нажмите и удерживайте в течение 4 сек. кнопку S2.

6. После появления на экране дисплея надписи «SERVICE» для ее сброса одновременно нажмите и удерживайте в течение 20 сек. кнопки S1 и S2. По умолчанию следующий интервал времени до сервисного обслуживания будет равен ранее запрограммированному.

7. Для отключения функции тахометра и отображения на экране дисплея только счетчика моточасов нажмите и удерживайте кнопку S1 до тех пор, пока на дисплее не высветится значение 04. Повторно нажмите кнопку S1 и через 8-10 сек. экран дисплея вернется к отображению счетчика моточасов. При работающем двигателе на экране дисплея будет отображаться только счетчик моточасов, причем сегменты дисплея будут мигать, напоминая, что режим тахометра отключен.

8. Для обнуления счетчика моточасов нажмите и удерживайте кнопку S1 до тех пор, пока на экране дисплея не высветится значение 05, затем повторно нажмите и удерживайте в течение 8 сек. кнопку S1.

9. Для обнуления счетчика моточасов и интервала времени до сервисного обслуживания одновременно нажмите и удерживайте в течение 20 сек. кнопки S1 и S2.

10. Для отключения свечения дисплея с целью экономии ресурса элемента питания при длительных перерывах в использовании прибора нажмите и удерживайте кнопку S1 до тех пор, пока на экране дисплея не высветится значение 05 и отпустите кнопку. Дождитесь, пока на экране появятся показания 0.0, затем одновременно нажмите и удерживайте кнопки S1 и S2 до тех пор пока на дисплее прибора не сменятся показания от 0.0 до 0.9, после чего прибор перейдет в режим самодиагностики. После теста самодиагностики на экране дисплея высветится значение 0.0 и через 2 сек. экран дисплея отключится. Для активации прибора кратковременно нажмите любую кнопку.

Установка тахометра своими руками: доступная инструкция

Автолюбитель, заботящийся о своей машине, должен иметь среди прочих приборов тахометр, который помогает правильно эксплуатировать автомобиль. Если нет штатного устройства, то его следует установить. В статье приводятся их виды, дается инструкция, как правильно подключить тахометр к дизелю и на двигатель с бензином.

Разновидности тахометров

Тахометр информирует о количестве оборотов коленвала, помогающий определить, в какой момент лучше всего переключать передачи. Это дает возможность увеличить срок службы силового агрегата и грамотно его эксплуатировать, так как мощностные и тяговые характеристики двигателя зависят от оборотов коленчатого вала. Кроме того, с его помощью можно точно отрегулировать карбюратор и другие важные устройства на холостом ходу.

Данный измеритель может быть аналоговым, представляющим собой табло со стрелками и цифрами. При приближении стрелки к красной черте, водитель должен переключиться на более высокую передачу. На цифровом приборе информация для водителя выводится на маленький экран (автор видео – Armadil).

Условно устройства можно разделить на два вида:

Установка тахометра может быть выполнена как на бензиновом двигателе, так и на дизельном агрегате.

Подключение на бензиновый двигатель

Подключение прибора отличается на инжекторном моторе и с карбюратором. С инжектором его подключают к контролеру ЭБУ. При этом «масса» отводится на кузов, а положительный провод необходимо соединить с плюсовой клеммой зажигания.

Устройство имеет два выхода: один идет на датчик положения коленвала, а другой – на ЭБУ. Таким образом, он будет считывать количество оборотов с контролера управляющего блока. Ниже приведена схема подключения тахометра с БСЗ.

Схема с бесконтактной СЗ

Ниже приводится инструкция, как подключить электронный тахометр к силовому агрегату на бензине:

Схема для контактной СЗ

Подключение прибора к дизелю

Владельцы дизелей должны знать, как установить тахометр на дизеле, так как его подключение имеет нюансы. Для этого нужно понимать принцип его работы. Он считывает в случае с бензиновым силовым агрегатом импульсы, поступающие на катушку зажигания, а в случае с дизелем — с вывода «W» генератора.

Устанавливать прибор на дизельный двигатель лучше, поместив машину на смотровую яму или подъемник. Подключение электронного тахометра выполняется поэтапно. На первом этапе следует снять защитный кожух, избегая попадания загрязнений.

Далее на генераторе следует отыскать клемму, помеченную буквой «W», и подключить к ней провод от тахометра. Если найти клемму не удалось, придется разобрать генератор.

После разборки необходимо соединить один из трех проводов, которые идут от обмотки к встроенному выпрямителю, с приготовленным заранее проводом. Место соединения нужно заизолировать и вывести провод наружу. Далее генератор следует собрать в обратном порядке. Выведенный провод от генератора нужно соединить с измерителем.

Для точности показаний необходимо замкнуть контакт, который идет от масляного насоса.

Проверка работоспособности тахометра

С установкой тахометра все ясно, благодаря изложенным выше инструкциям. Остается выяснить причины неисправностей измерителя. Порой водители могут наблюдать ситуацию, когда стрелка начинает дергаться из стороны в сторону.

Возможно несколько причин неисправности:

Эти повреждения можно определить при визуальном осмотре и устранить. Если неисправен датчик, его нужно заменить.

Видео «Подключение тахометра»

В этом видео демонстрируется, как подключить тахометр самостоятельно (автор ролика — Дмитрий Колесник).

Инструкция по тахометрам для лодочного мотора

Разработчики и производители лодочных моторов, как правило, не ставят перед собой задач по оснащению последних какими-либо измерительными приборами. Связано это с тем, что лодочные моторы по сложности несравнимы с двигателями для автомобиля или мотоцикла. Они намного проще и поэтому не требуют каких-либо измерений режимов работы в процессе эксплуатации.

Однако эксплуатация лодочных моторов показала, что во многих случаях крайне необходимо знать реальное число оборотов двигателя, но, к сожалению, определить их без специального измерительного прибора невозможно. Для определения числа оборотов лодочного мотора в режиме реального времени и служит прибор под названием “тахометр”.

Его использование позволяет:

Виды тахометров для лодочного мотора

Любой тахометр работает как счетчик импульсов в электрической системе двигателя, которые непосредственно связаны с частотой вращения его коленвала.

В отличие от автомобильного двигателя, лодочный тахометр чаще всего получает информацию не от системы зажигания, а от катушек магдино (“динамо+магнето”), которые на подвесных моторах выполняют роль генератора.

Полученные данные тахометром пересчитываются и отображают значение числа оборотов вала двигателя за единицу времени на экране жидкокристаллического дисплея или стрелочном индикаторе.

Классифицируются тахометры по нескольким параметрам и бывают:

Кроме того тахометры подразделяются на

Цифровые тахометры дополнительно могут совмещаться с другими измерительными приборами, например, счетчиком моточасов, которые отработал лодочный двигатель.

Как выбрать

Существующий рынок тахометров для лодочных моторов достаточно разнообразен и представлен как моделями известных брендов, так и продукцией никому неизвестных фирм. Кроме того на рынке можно встретить и подделки.

Поэтому в первую очередь необходимо выбрать надежного продавца (поинтересоваться, где покупали тахометры друзья и знакомые, посмотреть отзывы на интернет-форумах и т.д.).

Выбирая тахометр, необходимо обращать внимание на такие факторы и особенности конструкции, как:

Но имеются также тахометры, которые, кроме этого, обладают возможностями отображения таких параметров двигателя:

Выбирая тахометр, нужно исходить из того, что многие функции возможны только при наличии специальных датчиков, установка и монтаж которых достаточно сложен. Большинство владельцев моторных лодок считают, что оптимальный выбор – это тахометр с функцией подсчета количества моточасов.

Эта функция важна при обкатке нового мотора, а также для определения оставшегося ресурса двигателя. Для этого необходимо выбирать прибор, который отображает количество моточасов как за время одного рейса, так и их общее количество с начала эксплуатации.

Кроме того, при выборе цифрового тахометра необходимо убедиться в достаточной:

Установка

Установка тахометра сложностью не отличается и доступна практически каждому пользователю моторной лодки. Устанавливается он в зависимости от конструкции либо в приборную панель лодки или катера, либо непосредственно на румпельный (подвесной) мотор.

Предварительно необходимо выполнить несколько несложных операций:

На этом подготовительные работы и установка тахометра заканчиваются и можно приступать к монтажным работам.

Способ монтажа также зависит от конструкции тахометра:

Соединительный кабель необходимо проложить таким образом, чтобы он не касался с горячими или подвижными частями мотора. Все соединения необходимо осуществлять согласно схеме соединений тахометра. Если все соединения выполнены правильно, то после запуска мотора, тахометр сразу же начинает показывать количество оборотов.

Настройка

В общем случае настройка тахометра сводится к установке режимов его работы, которые соответствуют режимам работы подключенных моторов.

Поэтому в случае если:

Обзор популярных моделей

Производители лодочных моторов, как правило, не изготавливают измерительных приборов к ним. Эта задача возлагается на фирмы-партнеры. Например, компания Teleflex Marine выпускает большое количество тахометров с логотипом Mercury. При этом она также выпускает тахометры Osculati и фирменные Teleflex.

Также ряд других фирм (Китай, Тайвань) выпускают большое количество тахометров с логотипами Yamaha и Suzuki. Поэтому профессионалы предлагают не зацикливать внимание на “родной” марке тахометра и при его выборе руководствоваться практической целесообразностью.

Рассмотрим несколько наиболее популярных моделей тахометров для лодочных моторов:

Подключение китайского тахометра на мотоцикл

Измеритель оборотов является неотъемлемой частью большинства современных мотоциклов. Прибор позволяет следить за нагрузкой на двигатель, что очень важно при выборе скорости и передачи на отдельном участке дороги.

Установка тахометра на модели, базовая комплектация которых не предусматривает его наличие — вполне реальное и часто практикуемое действие среди владельцев отечественной мототехники.

Подключение тахометра на мотоцикл отечественного производства
Наиболее подходящим устройством для этой цели является тахометр ТХ-193, входящий в базовую комплектацию автомобиля ВАЗ-2106. Удобный, точный, малогабаритный и экономичный, прибор выдерживает тряску, вибрацию и прочие особенности передвижения по нашим дорогам. Не меньшим преимуществом является и его низкая стоимость относительно специализированных мотоциклетных вариантов.

Подключение тахометра на мотоцикл начинается с установки устройства в предварительно закрепленный на приборной панели слот от нерабочего или ненужного спидометра. В случае его отсутствия используются такие подручные материалы, как аккуратно обрезанная банка из-под кофе и т.п. Тахометр при этом должен сидеть ровно, так, чтобы провода свободно проходили через приборную панель и не были придавлены самим устройством.

Установка детали предполагает соответствующее обрезание корпуса прибора и перенос контрольных лампочек подсветки, однако большинство владельцев отечественной техники предпочитают заменять стандартные лампочки светодиодами. Данные источники света над обычными лампами накаливания имеют ряд следующих преимуществ:

Для их монтажа следует просверлить в днище корпуса тахометра дыры (по одной под каждой из 8-ми делений шкалы прибора). Затем диоды вставляются в просверленные отверстия и подключаются к центральной проводке. Разборку измерительного устройства следует производить с особой аккуратностью.

Схема подключения тахометра к мотоциклу

Схема подключения тахометра к мотоциклу принципиально не отличается от его монтажа на автомобиль ВАЗ-2106. Вход прибора соединяется с выходом первичной обмотки катушки, после чего к АКБ подключается плюсовый и минусовый провод. Установка тумблера на плюсовую линию позволит существенно экономить заряд батареи при простое мотоцикла.

Двухцилиндровый агрегат с одноканальным зажиганием должен быть оборудован выпрямителем. К его выходу подключается АКБ, питающая тахометр. При прямом подключении ТХ-193 к генератору, устройство выйдет из строя в самый короткий срок.

В случае с двухканальным зажиганием, для передачи импульсов с обоих цилиндров необходимо создать идентичную входную линию тахометра. Просверлив дополнительное отверстие в днище, подключите провод к клемме прибора.

Трехцилиндровые мотоциклы, как правило, оснащаются трехканальными системами зажигания. Подключение к тахометру в данном случае производится из любых двух катушек. Таким же образом осуществляется и подача импульсов у многоцилиндровой техники, но здесь целесообразней использовать модели, предназначенные для данного типа двигателя.

Подключение тахометра к одноцилиндровому агрегату производится чуть сложнее. Здесь необходимо отрегулировать резистор R7, отвечающий за чувствительность измерительного устройства. При необходимости (недостатке мощности), следует удвоить мощность конденсатора C5, после чего произвести повторную регулировку резистора.

Рекомендуем прочитать:

Целесообразность прямотока, инструкция по установке

Некоторые обладатели «железных коней» считают спидометр главным измерительным прибором, установленным на мотоцикле. Конечно, скорость, с которой вы двигаетесь – информация важная (особенно для сотрудников ГИБДД). Однако, «рассказать» правильно ли выбрана передача для данной скорости, поможет только тахометр, информирующий мотоциклиста о количестве оборотов двигателя. Не все байки оборудованы этим полезным прибором. Установить же тахометр на мотоцикл своими руками в настоящее время довольно просто.

Назначение и принцип действия тахометра

Тахометр – это устройство, которое измеряет количество оборотов двигателя мотоцикла за одну минуту и отображает эту информацию на приборной панели (в удобно читаемом виде). Показания этого прибора необходимы мотоциклисту (особенно начинающему) для:

Приборная панель многих современных байков изначально оборудована этим полезным «информатором». Однако на бескрайних просторах нашей Родины в использовании находится еще огромное количество мотоциклов советского и российского производства (например, «Урал», «ИЖ», «Восход»), не оснащенных тахометрами. К слову, многие модели легендарных «Harley Davidson» и «Triumph», также не имеют штатных указателей числа оборотов двигателя. Тахометр на мотоцикл, не установленный при постройке, можно приобрести и установить самостоятельно.

Модели, производители и цены

Модельный ряд тахометров, предназначенных для установки на мотоциклах, мопедах и скутерах, весьма разнообразен как по цене, дизайну, исполнению (со стрелкой или цифровым дисплеем), так и по количеству производителей, изготавливающих продукцию данного назначения.

Универсальный электронный тахометр (от китайских производителей «Vodool» или «Kkmoon») со светодиодной подсветкой в корпусе из нержавеющей стали (Ø=56 мм, высотой корпуса – 60 мм) стоит всего 540÷650 рублей.

За те же 500÷700 рублей можно приобрести изделия с цифровой индикацией количества оборотов в минуту от «Ironwalls» или «FCD».

Владельцы дорогих и престижных марок мотоциклов (однако, не оборудованных штатным тахометром) могут приобрести и установить изделия от всемирно известных и хорошо зарекомендовавших себя «Baron», «Koso», «J&P Cycles» или «Sunpro». Однако стоимость этих изделий будет находиться уже в пределах от 3000 до 12000 рублей.

Установка и подключение

Монтаж тахометров, дополнительно устанавливаемых на мотоцикл, довольно прост. Кронштейн, закрепленный на корпусе изделия, позволяет легко установить прибор на один из болтов крепления руля к вилке.

Установить изделия на руль в наиболее удобном для обзора месте позволит применение специальной крепежной муфты для установки дополнительного оборудования. Ее можно без труда приобрести за 200÷300 рублей в любом магазине аксессуаров для мотоциклов. Некоторые модели тахометров имеют такие крепежные приспособления уже в комплекте поставки.

Некоторые производители в составе с самим измерительным прибором поставляют полный набор самых различных крепежных элементов и проводов для подключения.

Схема подключения довольно проста и не вызовет затруднений даже у не очень «продвинутых» в электрике байкеров (к сведению: расцветка проводов указана для тахометров от китайских производителей):

Важно! Провода подключения тахометров американских и европейских производителей имеют другую расцветку. Но в отличие от китайских поставщиков в комплекте обязательно присутствует схема подключения устройства.

Самостоятельное изготовление тахометра

Наиболее распространенный вариант изготовления тахометра на мотоцикл своими руками – использование в качестве основы для самодельного измерительного устройства штатного прибора ТХ-193-38130 от автомобиля ВАЗ-2106 (или ВАЗ-2103, или Нива-2121).

Для информации! Создавать такой «шедевр» экономически оправдано, если есть возможность приобрести б/у ТХ-193 на автомобильной разборке, так как новый стоит сейчас 900÷1100 рублей.

Универсальный тахометр для 2-4 тактных моторов любого производства. Имеет собственный источник питания (встроенная батарея на 3 года с возможностью замены). Прост в настройке и монтаже (влагозащищенный корпус), а так же имеет функцию напоминания о замене масла в двигателе. Кроме функции тахометра есть функция учета мото — часов двигателя. Заказывал соседу на мопед, в комплекте инструкция на английском, и само устройство длина провода 1.5 метра

Источник
