Установка передней камеры на авто в штатную магнитолу
Установка передней камеры, обзор и сравнение со штатной
Недавно установил себе классную магнитолу на Android к которой подключил свою штатную камеру заднего вида (у меня стояла система Nissan Connect) и так получилось что была возможность подключить к этой магнитоле ещё и переднюю камеру, как вы поняли о ней и пойдёт речь…
Подарок от продавца — камера заднего вида мне не пригодилась, потому как она «зеркалит» изображение и подходит только для установки назад…Пришлось заказывать камеру которая выдавала именно «прямое» изображение, коих на AliExpress полно…

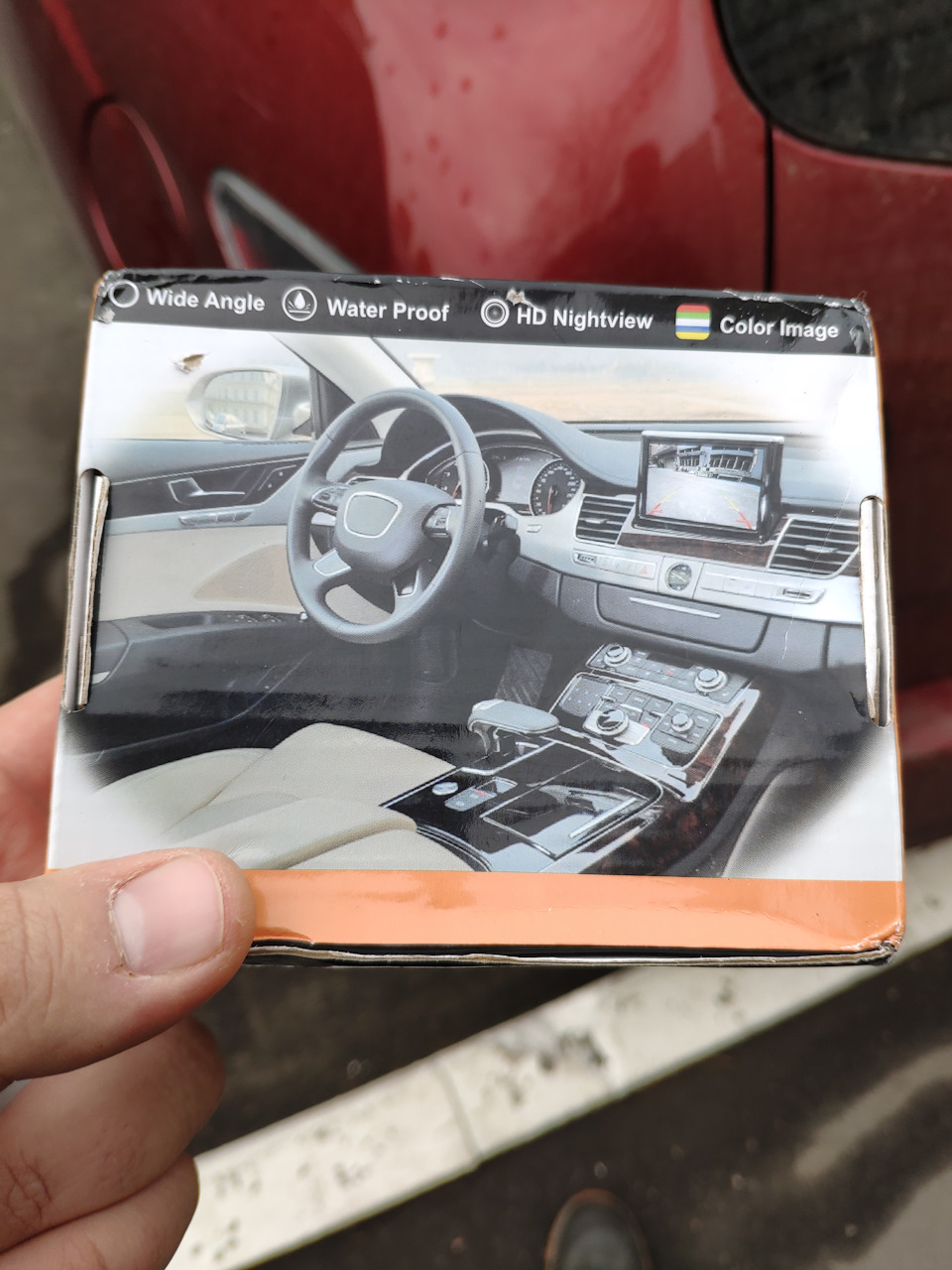

Выбор пал на такую камеру:
Снял небольшой обзорчик:
Пару слов про установку:
Ищем среди многочисленных колокольчиков нужный нам с надписью «FRONT CAMERA INPUT» и подсоединяем колокольчик от камеры.
Красный проводок можно кинуть на питание антенны или на питание самой магнитолы, как оказалось, минус для камеры не нужен…работает и так.
Далее нам нужно протащить провода в подкапотное пространство и закрепить саму камеру. Протащить провод оказалось не так просто, ибо на обоих концах провода имеется не малых размеров колокольчик, но упорство и баллончик со смазкой сделали своё дело.
Обязательно одеваем гофру на провод и выводим его к решётке радиатора.
Место для камеры я выбрал под номером, а крепил на штатный двухсторонний скотч 3М, держится очень хорошо и надеюсь отвалиться не скоро, если что у меня есть ещё рулончик такого скотча.
Крепление камеры позволяет установить её практически в любое место, менять угол и ориентацию. Был вариант установить камеру под эмблему (врезать её в пластик), но тогда угол камеры к горизонту изменить бы не получилось…
Качество картинки и сравнение изображения передней и задней камеры вы можете посмотреть на видео, как говориться «лучше один раз увидеть, чем сто раз услышать»
Подключение передней камеры + дублирование сигнала штатной камеры на ГУ.
Жена не очень чувствует габариты машины + дисплей, показывающий данные с задней камеры очень маленький поэтому я решил заказать камеру переднего вида в передний шильдик и продублировать сигнал от задней камеры на ГУ.
Скажу сразу передняя камера нам не подходит, она, наверно, на братьев наших меньших:
Как я хотел сделать:
— нажимаешь кнопку камеры передней, магнитола переходит в режим отображения с камеры;
— включаешь заднюю передачу — магнитола перещелкивается в режим дублирования картинки с камеры задней;
— без включения кнопки камеры передней, магнитола переходит в режим режим дублирования картинки с камеры задней при включении задней передачи;
Ну и желательно чтобы кнопка была максимально не колхозной.
Озвучил все свои желания, установщику сигналки, он сказал что сделает за 3000 рублей, но через неделю. У меня выпало два свободных дня, ждать было лень и решил опробовать свои силы и пошёл сам ставить.
Для того чтобы понять как снять сигнал с верхнего дисплея я воспользовался инструкцией:
Единственное, подкинули они мне гемора с неправильным указанием провода. Надо брать БЕЛЫЙ провод от диспеля, по нему идёт видео сигнал. Пришлось сначала полчаса тупить, потом ещё раз верхний дисплей снимать…
Для переключения видеосигналов я воспользовался схемой, к сожалению, не знаю первоисточник:
Установка камеры переднего вида
Начну с того, что сразу отвечу на самый популярный вопрос — собственно на кой черт она нужна?! Глаза у меня есть, вижу я хорошо, поэтому нужна она не для того, чтобы ездить смотря на экран магнитолы:) Нужна она для того, чтобы не выходить по несколько раз паркуясь мордой, например, к бардюру или к чему то не очень высокому. Бампер у лансера достаточно низкий (особенно передний), поэтому лично я каждый раз, паркуясь таким образом, боюсь его сломать и поэтому несколько раз выхожу посмотреть сколько сантиметров осталось.
Саму камеру искал долго — проблема в том, что 80% всех камер продаваемых китайцами имеют зеркальную картинку и предназначены они для использования в качестве камеры заднего вида (КЗВ), а вот фронтальных камер мало и цена на них видимо по этой причине выше. Да плюс к этому мне нужна была камера очень миниатюрного размера. Ставить камеру я сразу хотел в решетку под номером, чтобы она была максимально незаметной. Опытным путем насчитал, что нужна камера диаметром не более 17 мм. Брал вот такую — www.aliexpress.com/item/f…170-degree/890873866.html. Стоит не так дорого и подходит по всем параметрам (только обязательно при заказе нужно указать, что вам нужна именно фронтальная камера!).
Далее встала проблема как обеспечить видеоподключение к магнитоле. Прокладывать провод через моторный щит, да еще с разъемами (тюльпанами) на концах — та еще адская работа… очень этого мне не хотелось, поэтому решил попробывать беспроводной трансмиттер — www.aliexpress.com/item/F…ar-monitor/895661733.html. В итоге в заказ к камере добавился и он. Брал все у одного китайца, поэтому он мне сделал еще и небольшую скидку. Мелочь, но очень приятно:)
Теперь об установке. Здесь тоже не все легко. Проблема заключается в следующем: практически во всех магнитолах видеовход один, и обычно он предназначен для подключения КЗВ, что собственно у меня и было сделано. Здесь опять же заботливые китайцы подумали о нас:) В продаже есть видеосвитч — www.aliexpress.com/item/V…m-Parking/1030557129.html. Работает таким образом: при включении задней скорости все работает как и прежде, — на видеовход магнитолы подсоединена КЗВ, на управляющий вход подается сигнал +12В для включения картинки с камеры. Как только выключается задняя скорость, блок автоматически подключает камеру переднего вида (КПВ) к видеовходу магнитолы и падает питание на управляющий вход для включения картинки с камеры. Время работы КПВ программируется (10,15,20 секунд). Также КПВ можно принудительно включить нажав на специальную кнопку. В принципе устройство не плохое, но не понравилось мне ее автоматическое включение КПВ после выключения задней скорости — не надо оно мне как то, да и нужно это вообще то не каждый день, а только когда надо запарковаться мордой, а это получается каждый раз она будет включаться и по делу и без дела… Поэтому решено было сделать свой «свитч». Алгоритм работы моего свитча должен был быть такой же как и у китайского, только без автоматического включения КПВ после выключения задней скорости, в остальном полная копия. Были закуплены следующие детали: реле Omron G5V-2 12VDC, два диода 2Д212, разъем тюльпан-мама с креплением под гайку, кусок провода с ответной частью тюльпан-папа (нашелся среди хлама в запасниках). Реле можно любое другое, но я взял это только потому что у него две группы контактов, не связанных между собой электрически. В принципе наверно можно обойтись и обычным реле (даже автомобильным), потому что минусовые контакты камер (экран — кто как его называет) можно соединить между собой, а разделять нужно только центральный провод (если смотреть на разъем тюльпан). Я решил так не делать и «развязал» электрически обе эти цепи.
Так как откровенный колхоз в машине я не признаю, а КПВ хотелось в нужный момент включать кнопкой, то начал искать штатную кнопку наиболее подходящую для этих целей. На лансер-форуме нашел тему www.forum.lancer-club.ru/…ndex.php?showtopic=145967, где выложили кучу разных кнопок с кодами, в том числе там была кнопка с надписью Camera и картинкой автомобиля (MR996213). На драйве создал тему с просьбой помощи помочь купить такую кнопку. Добрые люди ( ZYGARD ) помогли, поправили меня с кодом — я указал неверный код, а LancerZ помог ее за некосмическую цену купить (его тема по всяким деталькам для лансеров — forum.lancerx.ru/viewtopic.php?t=33486). Кнопка эта идеально подходит в панель, где стоит кнопка ручного корректора. У нее синяя подсветка (внутри обычная лампочка как и во всех других митсубишных кнопках, только с синим колпачком), но подсветка горела как то больше белым, чем синим цветом, поэтому вместо лампочки припаял синий светодиод — по аналогии с корректором (www.drive2.ru/cars/mitsub…_x/fly999/journal/661331/).
Схема подключения фронтальной камеры. Закрываем старые вопросы. )
Всем привет!
Сегодня будет небольшая, достаточно простая, но кому-то полезная тема.
Далее пойдет разговор о том, как подключить две камеры к магнитоле поддерживающей только камеру заднего вида.
Классическая схема подключения камеры заднего вида выглядит примерно так:
Магнитола оборудована видовходом с разъемом RCA, а также проводом с маркировкой «CAMERA» или «REVERSE». При подаче на этот провод управляющего сигнала, магнитола переходит в режим камеры и ждет сигнала в разъем RCA. Сигнал для этого провода, как правило берется от фонаря заднего хода и от него же запитывается камера заднего вида. (в комплектном проводе RCA камеры, как правило для удобства встроен сигнальный провод. около камеры он забирает сигнал питания, и около ГУ отдает его в соответствующий провод.)
Хозяйкам на заметку:
Большинство мультимедиа магнитол в качестве сигнала на этот провод требуют +12 вольт. НО достаточно много моделей, которые способны управлять режимом камеры как по плюсу, так и по минусу. То есть на этот провод можно подавать либо +12 вольт, либо сажать его на массу. Необходимый режим выбирается в меню магнитолы. По этому, если вы все подключили, а оно не работает, не спешите паниковать и выносить китаские мозги горой гневных сообщений и споров. ))) Сперва читаните мануал к своей магнитоле и хорошенько покопайтесь в меню.
Опытный взгляд юного техника прекрасно видит, что схему вполне можно дооборудовать фронтальной камерой. )
Более простая схема подключения фронтальной камеры выглядит так:
В первую схему добавляется слаботочный диод. Сигнал для магнитолы от второй камеры подается через такой же диод. Сделано это для того, чтобы обе камеры не запускались от каждого сигнала.
Сигнал и питание для фронтальной камеры берется от того же провода, что идет на контакт «АСС» магнитолы. В данной схеме, при включении заднего хода будет запускаться камера заднего вида, а при нажатии кнопки фронтальная камера. Кнопку можно поставить как с фиксацией, так и без. В первом случае фронтальная камера будет работать пока кнопка включена, во втором пока вы ее держите нажатой.
Второй вариант схемы более сложный, но интересный. Именно его я реализовал у себя.
Здесь в схему добавлено реле задержки выключения. Я использовал реле РЕГТАЙМ, в котором настроил задержку 20с. Кнопка в данной схеме используется без фиксации. Я выделил под это дело отдельную кнопку на подрулях. Точнее врезал дополнительную. Теперь, при необходимости, я кратко тыкаю кнопку фронтальной камеры и она запускается на 20секунд. Обычно этого для близкой парковки вполне достаточно.
Как видно из схемы, можно запустить обе камеры вместе. Если нажать кнопку фронтальной камеры, когда включена задняя передача. В этом раскладе на монитор придут одни помехи, но таких случаев в повседневной эксплуатации особо и не возникает.
Видеосигналы с обоих камер суммируются обычным Y- проводом. Эксперименты показали, если камера обесточена то сопротивление ее видеовыхода настолько велико, что она никак не мешает второй, работающей камере.
Диоды можно использовать любые слаботочные.
По маркам диодов не подскажу даже, я не вникал. Купил первые попавшиеся да и все. Может кто в комментах подскажет подходящие марки, добавлю в запись.
Не забывайте также о электробезопасности. В цепях питания, при смене сечения, обязательно устанавливайте предохранитель. Если вы берете сигнал с фонаря заднего хода, поставьте в месте врезки пред на 1А.
Хотел еще уточнить:
Это далеко не единственные и возможно не самые верные варианты подключения второй камеры. Это то, что мне пришло в голову и то, что я реализовал у себя.
В общем, как-то так. Возможно, кому-то данная инфа окажется полезной.
И ДА! Не забывайте, что фронтальная камера отличается от камеры заднего вида возможностью отзеркаливания картинки по горизонтали. Без этой функции у вас будет отзеркалена не верно или задняя или фронтальная камера. Учитывайте это при покупке и заказе. ))
На этом пока все.
Всем удачи и интересных реализаций ваших задумок! )
Установка видеокамеры переднего и заднего вида
Ну вот наконец и я решил установить камеры переднего и заднего вида на свое авто. Пошарив на Драйве нашел различные варианты установки камер и схемы подключения, и взял их за основу. Просмотрев, решил переработать схему. Получилось 6 вариантов подключения, но я решил выбрать самый простой и поступить следующим образом (раньше занимался радиотехникой):
1.Монитор однозначно будет двухканальный (сразу отпадает одно реле переключения видеовыхода камер).
2. Монитор не должен быть постоянно включен и должен включаться одновременно с подачей питания на камеру (отпадает необходимость во втором реле).
3. Для исключения подачи питания на вторую камеру при включении переднего/заднего хода сделать развязку по питанию через диоды.
4. Камеру переднего хода включать принудительно (при необходимости парковки вблизи бордюров).
Взвесив все за и против в вариантах приобретения камер переднего и заднего вида, проанализировав удобство установки и замены, и просмотрев статьи на Драйве решил для себя следующее: в крышку багажника камеру заднего вида (как в топовой комплектации) устанавливать не буду (не хочу сверлить крышку, но проще установка), поэтому решил приобрести камеру в место штатного фонаря подсветки номерного знака (естественно с линиями разметки). Камеру переднего вида взял тоже с учетом удобства установки (с линиями разметки и зеркальностью, перерезав проводок установил линии разметки, как оказалось потом это очень удобно), единственное, что сделал — на элементе крепления передней камеры развернул ее на 180 градусов, чтобы не было перевернутости (она шла как камера заднего вида).
Питание передней камеры и монитора решил реализовать от прикуривателя, питание задней камеры и монитора – от фонаря заднего хода, соответственно развязка через диоды.
Питание камер решил кроме всего прочего развязать предохранителями (предохранитель на переднюю решил установить в тоннеле у прикуривателя, на заднюю – у фонаря заднего хода).
Камеры и двухканальный монитор 5 дюймов были куплены на Алиэкспресс. У монитора приоритетный вход – белый «тюльпан», поэтому камеру заднего вида подключать к нему, камеру переднего вида – к красному.
Кабели для видеосигнала из комплекта камер решил не использовать, а сделать сам, тем более что «тюльпаны» у меня были (когда-то паял шнуры для видеомагнитофона ). В качестве кабеля был взят телевизионный кабель РК75 диаметром 3мм, куплена гофра двух диаметров, диоды (текстолит фольгированный остался со времен занятия радиотехникой). Кроме того был куплен выключатель камеры переднего вида с индикацией и режимом включения (2 красных светодиода), резиновый элемент крепления глушителя толщиной 15мм (для крепежа камеры переднего вида в решетку радиатора). Решил максимально все смонтировать и укрупнить дома чтобы в автомобиле было меньше работы. Чтобы не запутаться напечатал на принтере и прикрепил под скотч к проводам подписи, что куда идет.
Размотал изоленту на резиновом уплотнителе ввода кабелей в салон (отверстие в уплотнителе оказалось довольно просторным. Также проволокой протащил провода. Разбирать перчаточный ящик и все что за ним не нужно, надо просто поймать конец проволоки и вытащит в пространство под перчаточным ящиком. После протяжки вновь замотал изолентой уплотнитель ввода кабеля под капотом.
Камеру наклеил на часть обрезанной резинки крепления глушителя (как на фото общего вида всех компонентов) и вставил в решетку радиатора. Встала очень плотно. После этого установил верхнюю накладку.
Далее разобрал и снял тоннель и повернул его на 90 градусов вправо. Коронкой просверлил отверстие и вставил выключатель камеры переднего вида.
Провода протащил под панель за прикуривателем, туда же протащил питание (+12В и массу) на камеру переднего вида, видеокабель вывел с левой стороны через щель. После этого установил тоннель обратно.
Установил монитор в нишу прикуривателя на двусторонний скотч, припаял плату с диодами (после этого плату заизолировал изолентой), предохранитель, питание на монитор, массу монитора и камеры.
Далее отсоединил разъем прикуривателя, соединил специальными клеммами (вроде называются скотч-лок) +12В и массу, заизолировал изолентой и обратно подключил к прикуривателю.
Припаял к видеокабелю «тюльпан» и протестировал камеру. Пришлось немного подогнуть крепление для установки угла наклона. На фото кирпичи стоят на расстоянии от среза капота на 10, 30, 50, 100 см.
Далее решил заняться камерой заднего вида. Вытащил все из багажника, снял пластиковую накладку и открутил левую обшивку. Вытащил левый фонарь подсветки, вытащил из него лампу, вставил лампу в фонарь камеры,
завел проволоку через бампер в багажник, примотал к ней провода и вытянул все в багажник. Да пришлось сделать прорезь в уплотнителе провода питания фонаря, иначе никак. Часть кабелей (что в бампере – включая и разъемы питания и видео) проложена в гофре. Как уже писал, массу завел под болт крепления пластиковой панели.
Далее питание на камеру заднего вида из багажника завел в крышку багажника предварительно сняв клипсы обшивки потолка и через предохранитель подключил к фонарю заднего хода (опять через клемму и заизолировав ее) и оттуда питание протянул через гофру в салон по потолку, и отогнув обшивку левой стойки вместе с видеокабелем стал протаскивать по левой стороне. Обязательно купите 3 клипсы, они хлипкие и после извлечения могут сломаться ребра «ерша», код клипсы 8532521000YL.
