Розетка в багажнике с контролем разряда
Пост общий обо всем. Хочу показать как я решал вопрос питания и что делал для достижения цели.
Для дальних путешествий летом необходимо иметь охлажденные напитки, а при вылазке на природу — холодное мясо 😊и пиво 🍻
Чтобы продукты оставались холодными, было решено покупать холодильник. Встал вопрос как его питать в машине 🤷🏻♂️Нужна была розетка в багажнике.
Розетки в багажнике нет и не предполагалось ни в одной комплектации.
Перед тем как делать, выявил несколько критериев для такой «технической» розетки:
— постоянный «+»
— начало данной линии питания должно стать базой для будущих «кастомных» потребителей
— возможность заряжать через usb
— возможность заряжать через прикуриватель (компрессор для шин и т.п.)
— линия питания должна быть рассчитана на «подключение» сварочного аппарата 😱
— контроль разряда АКБ 🔥
К последнему пункту еще вернёмся 👇🏻
Начали мы, как говорится, с головы!

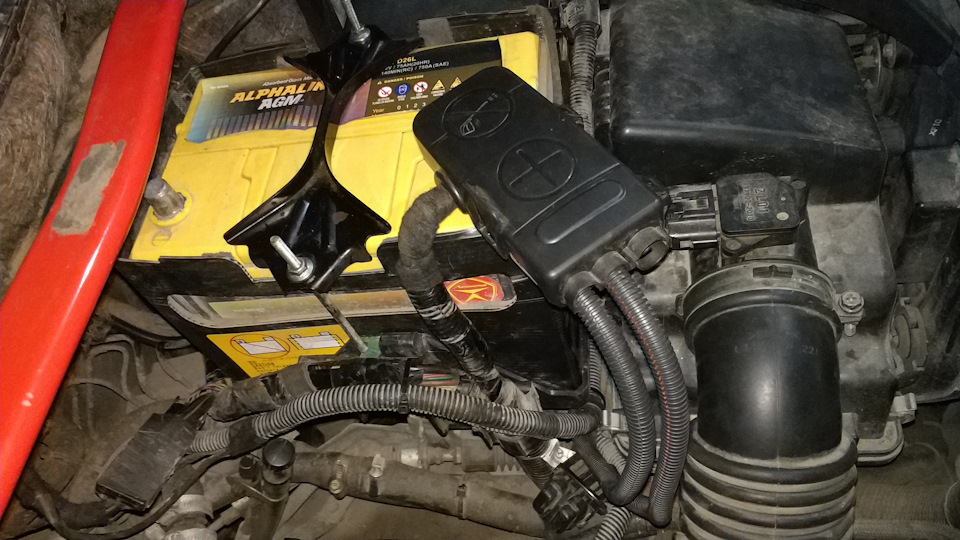

Были заменены клеммы АКБ на продукцию фирмы MTA(Италия).
Почему не штатные? Потому что штатные — говно
Заодно, прибрался в подкапотной проводке, переложил линию вебасто, все распихал по гофрам и проложил по штатным местам.

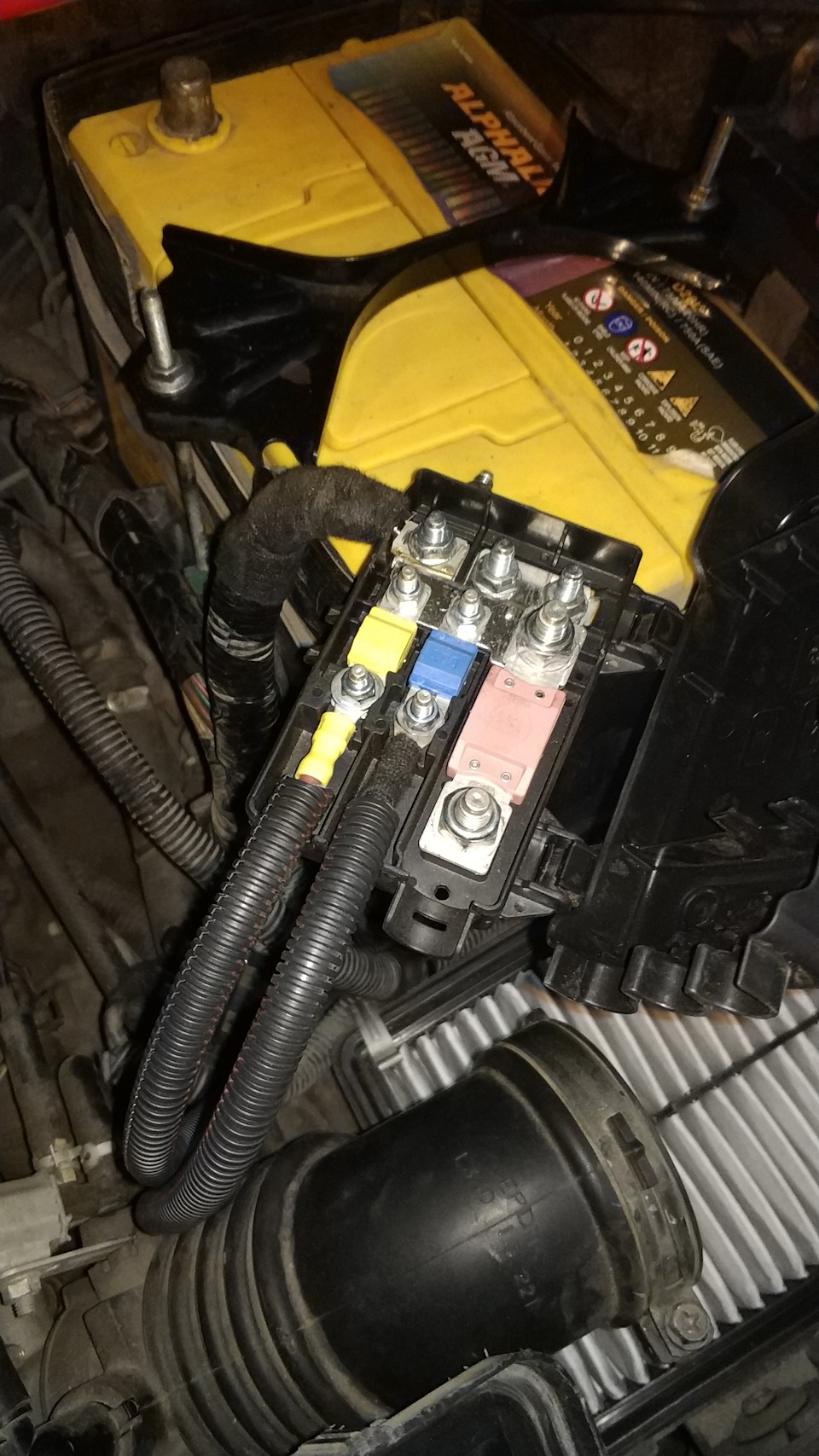

Взял плюсовую клемму MTA и предохранители тут. Качество вполне достойное: пластик без облоев, клеммы не окислены, не хлюпает ничего.
Извиняйте за грязную подкапотку 🤪
Далее, прикинул как прокидывать плюс в салон до кастомного блока предохранителей.

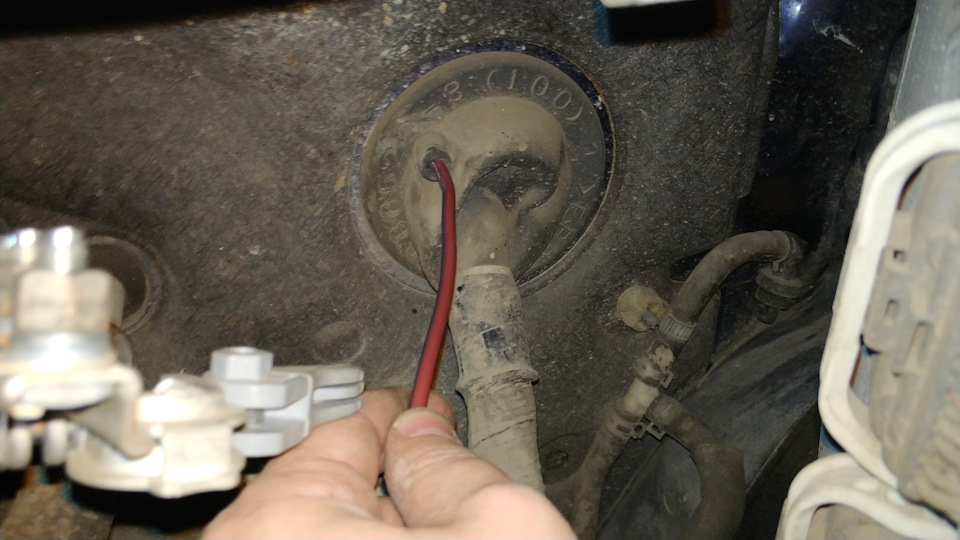

Нашёл «сосок» для кастомной проводки или фиг знает для чего он. Им и воспользовался…

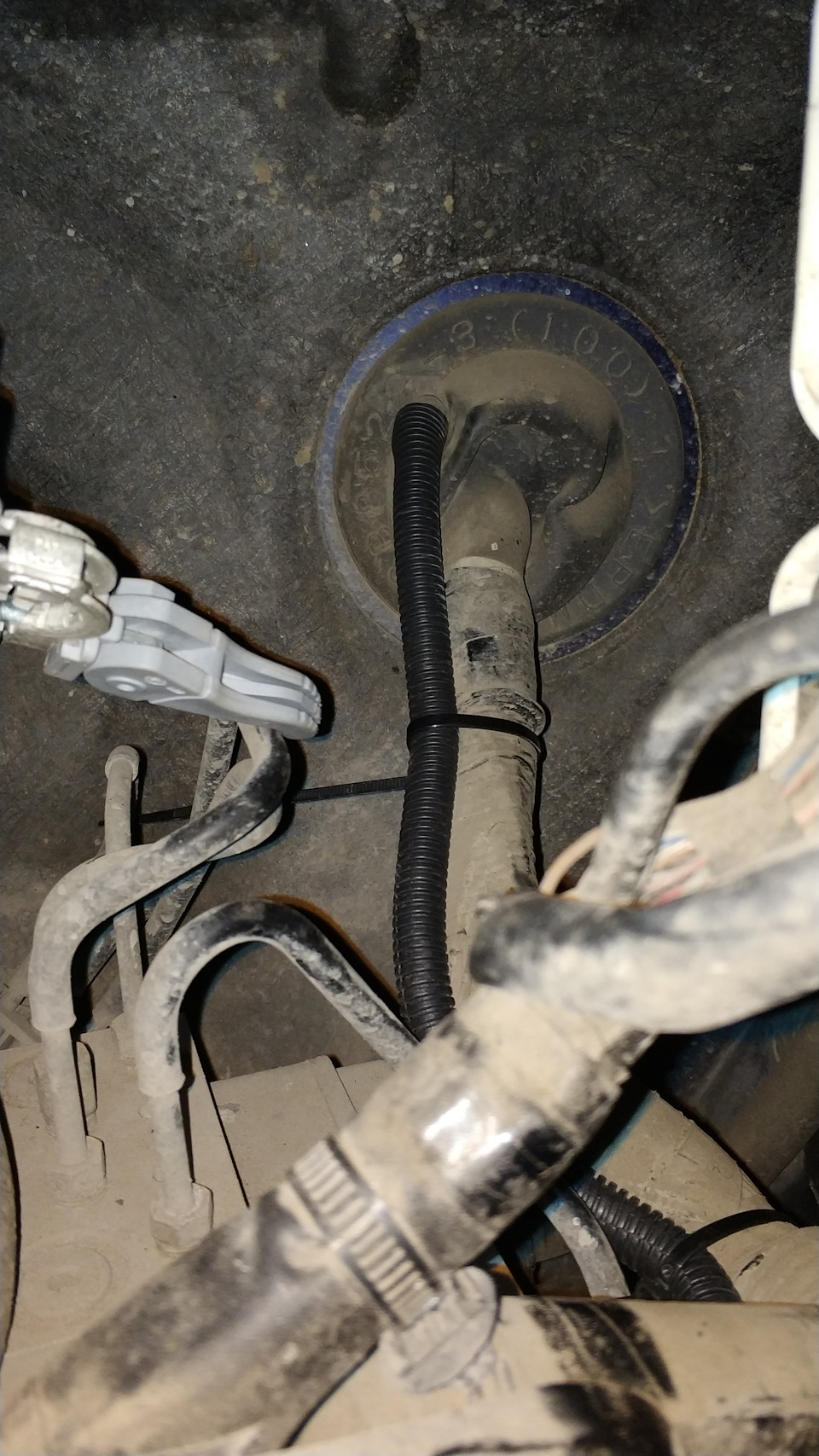

Проложил плюс от клеммы по штатным местам в гофре как положено…
Тут начинается следующий этап постройки системы питания, а именно — «кастомный» блок предохранителей.
Зачем он нужен? Чтобы была возможность коммутировать плюс так, как мне надо. Раскидать на нужное мне кол-во «кастомных» потребителей.
Я планирую подключать обогрев второго ряда сидений, обогрев руля, розетку в багажник, видео-регистратор и прочее…Все это надо питать.
В штатной схеме для всех моих хотелок нет места, поэтому и было решено делать свой блок с блэкджеком и профурсетками 🤣
Плюсы очевидны:
— мы не кромсаем штатную проводку и не врезаемся туда, куда не планировалось инженерами автомобиля
— даже если бы нашлись свободные места, мы не можем рассчитывать на линию по нагрузке(смотрим пункт про сварочный аппарат)
Минусов, на мой взгляд, нет.

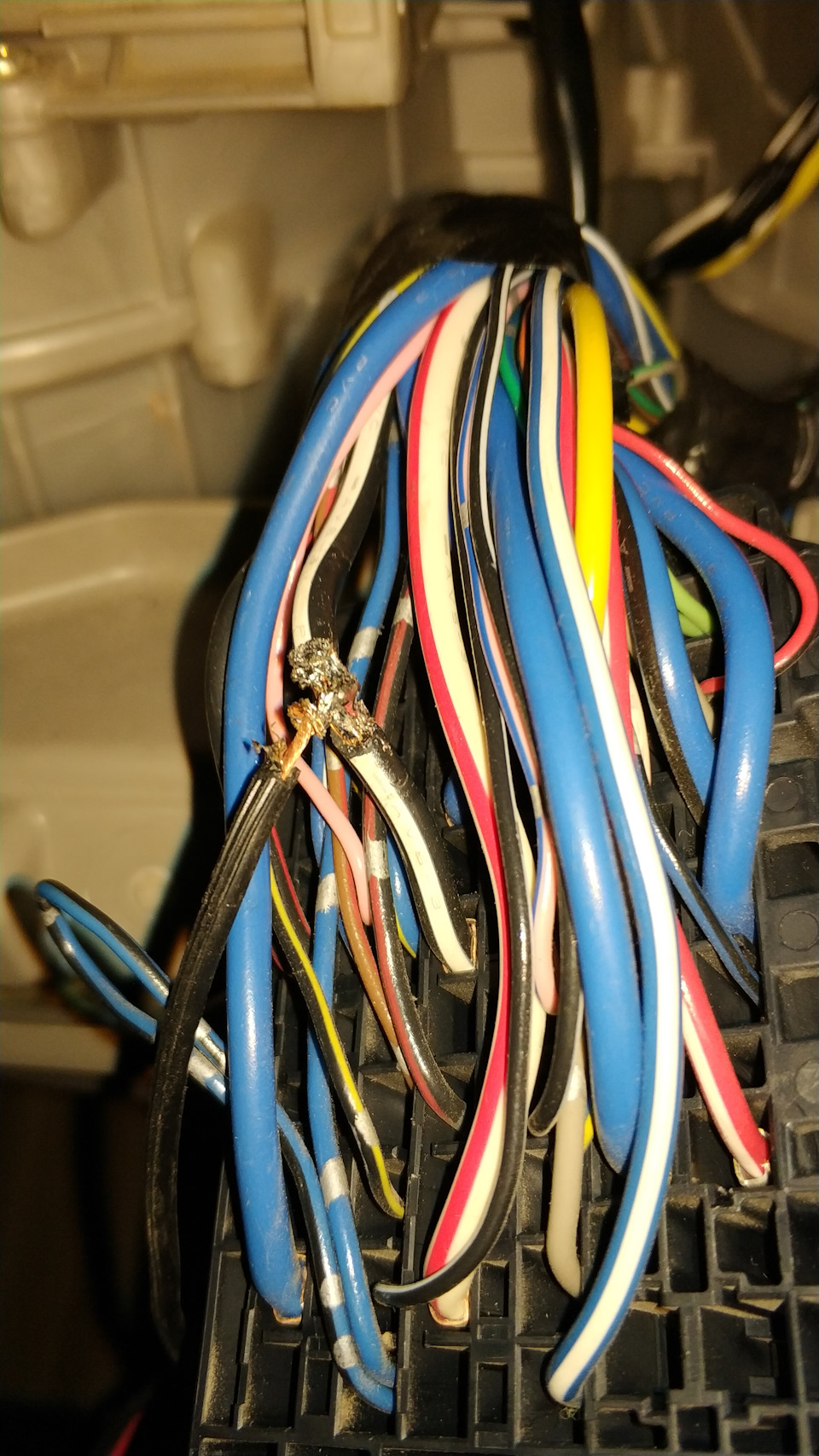

Попутно устранял разные артефакты вида что на фото ниже… Не знаю кому так надо было сделать, но для таких вандалов отдельный котёл в аду 😈 21 век на дворе…есть WAGO, есть ABB…
В общем, вернемся к блоку)
Нулевая шина предполагалась к использованию для разводки плюса, но я отказался от этой затеи) Разводка была произведена кабелем.

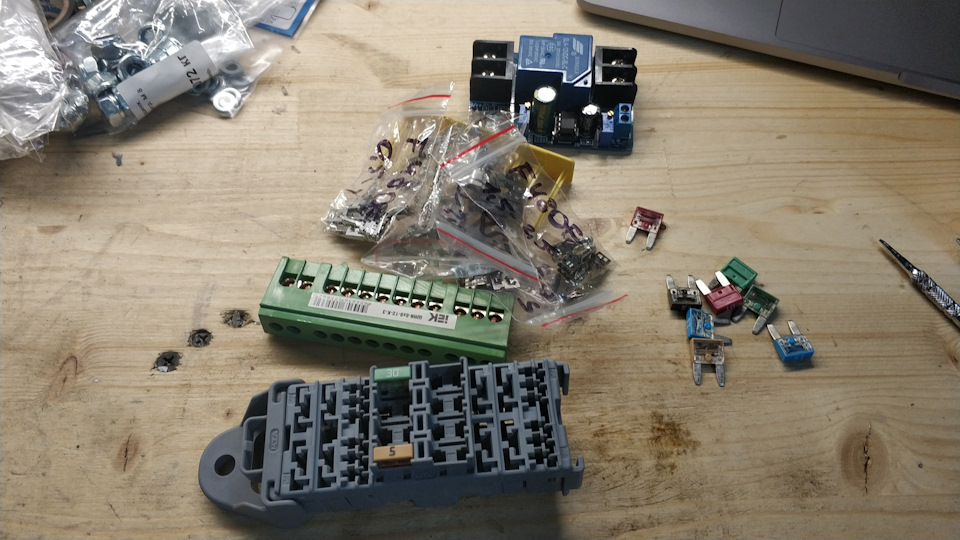

Был приобретён модульный блок предов MTA, одна его секция. Секция может в себе содержать 8 предохранителей + 4 реле(5 контактное или 4х контактное). Также прилагаются пины для обжима.

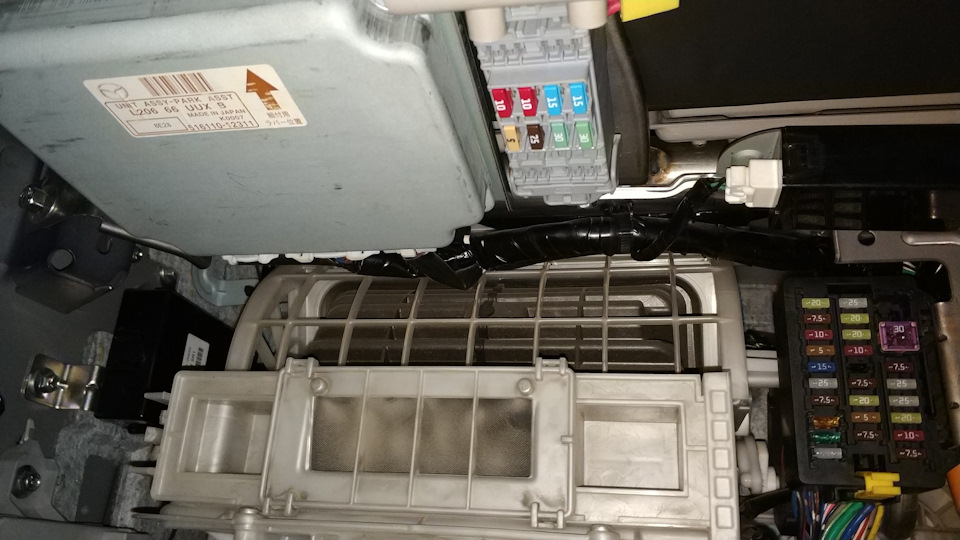

Блок был установлен на кронштейн рядом с блоком Park Assist, недалеко от штатного блока предохранителей. Подключил сразу видео-регистратор и кабель в багажник для питания розетки…
Кстати, о кабелях:
— до блока предов был кинут кабель 6 мм2 ПАВМ
— от блока предов до розетки в багажник 4 мм2 ПАВМ
Далее протянул по штатным местам кабель для розетки в багажник. Кабель был обжат стяжками, с подписью для чего этот кабель, чтобы будущий владелец знал что это вообще)
Пришлось разобрать обшивку по всей стороне полностью 😢отняло уйму времени
Переходим в багажник…

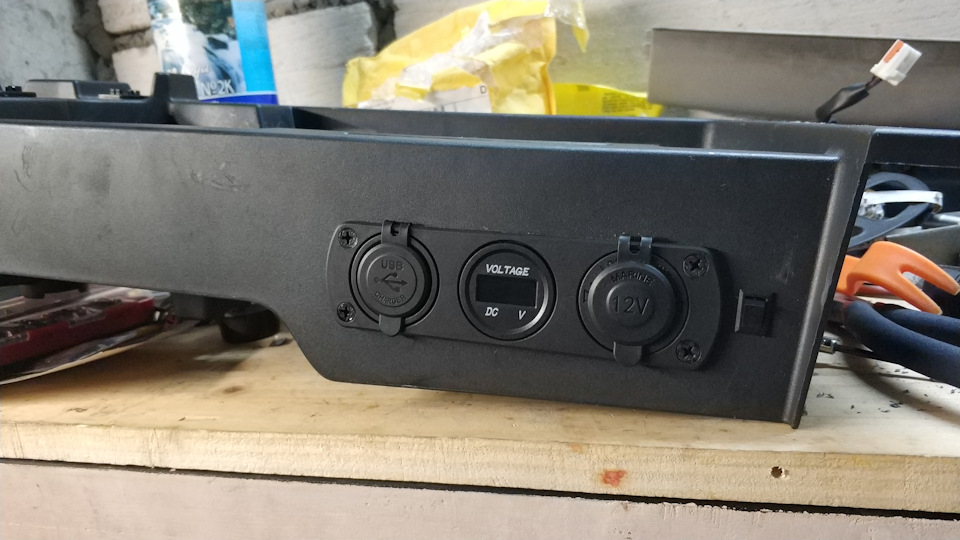

Снял правую опору фальш-пола, разобрал все. Решил использовать ее в качестве базы для будущей розетки. Чтобы она удовлетворяла критериям по прикуривателю и usb, пришлось врезать розетку c aliexpress…таких штатных нет)
Розетка также с вольтметром…сейчас поясню для чего он.
Одним из критериев розетки был пункт — «контроль разряда АКБ». Что это такой за зверь и зачем он?
Т.к. было решено тянуть в багажник постоянный плюс, встал вопрос за слежением момента, когда кто-то в поездке забыл выключить что-либо из розетки и оставить так в машине на ночь. Вот для этих целей был использован модуль контроля разряда.
Его внутренняя логика работы такая:
— проверить напряжение сети
— если напряжение выше 13.2 — разрешаем нагрузку
— если напряжение ниже 11.8 — выключаем любую нагрузку
Данные пороговые величины меняются подстроечными резисторами. Можно сузить «коридор» или расширить.
Как это выглядит со стороны меня, как потребителя тока из розетки:
— завожу машину
— напряжение в сети повышается до 13.2 и выше
— модуль подключает розетки
— можем воткнуть потребители в розетку(зарядку, комрессор, холодильник)
— глушу машину
— реле продолжает питать потребители до тех пор пока напряжение в бортовой сети не снизится до 11.8 и выключатель принудительного включения в положении OFF
— после достижения 11.8 вольт реле выключает потребители
— я возвращаюсь в машину, завожу
— при достижении 13.2 реле снова включает потребители…и так по-кругу 🤘🏻
У данного модуля также есть возможность подключить вольтметр и выключатель на принудительное включение. Принудительное включение меняет логику работы модуля таким образом, что он перестаёт отключать нагрузку при достижении нижнего порогового значения.

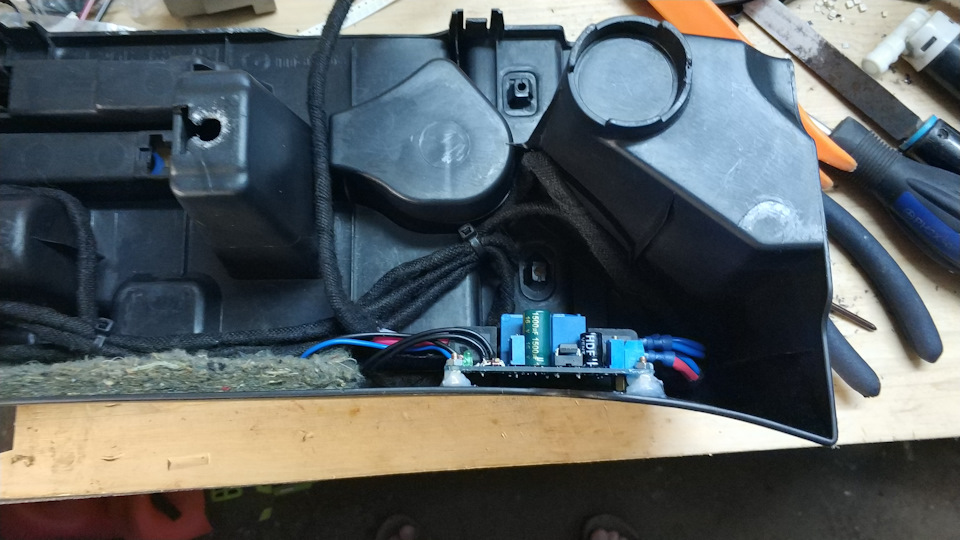

Выглядит все это изнутри вот так…пока ищу корпус нужного размера(

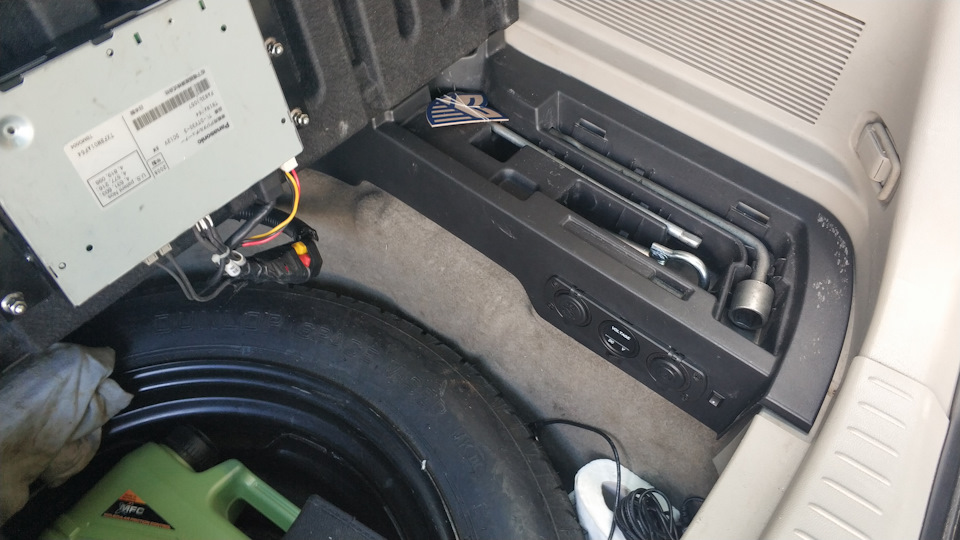

Ну и непосредственно в багажнике
Кратко:
— получил линию питания любых «кастомных» потребителей
— линия питания защищена 2 предохранителями на цепи (общий и предохранитель на конкретный потребитель)
— линия обособлена и независима от штатной бортовой цепи…точка старта — клемма АКБ
— линия позволяет коммутировать любую схему питания с помощью дополнительных реле
— в багажнике я могу сейчас без страха подрубить инвертор на 220 вольт на несколько киловатт 🤪хз зачем))) просто люблю запас)
PS
Пост — не реклама продукции MTA или сайта.
Я пытался и искал долго штатные блоки, но вешать блок на 30 предохранителей — анрил) к тому же вопрос коммутации линии с реле встал бы боком. Решение MTA покрывает все мои запросы.
PS PS
Сварочник подключать конечно же не планируется))
