Устройство привода сцепления автомобиля
Устройство гидравлического привода сцепления

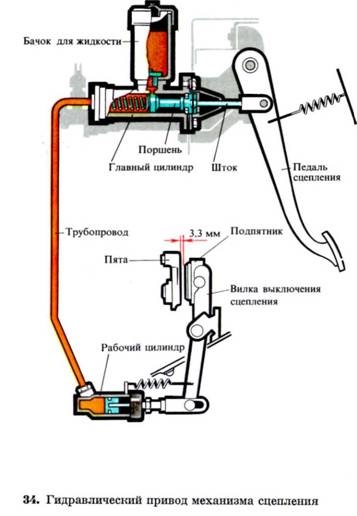

Устройство гидравлического привода сцепления показано схематически на рисунке
Пояснения к рисунку. Педаль через толкатель давит на поршень в главном цилиндре сцепления. Находящаяся в нем жидкость по трубопроводу поступает в рабочий цилиндр и воздействует на поршень, который через шток с наконечником и вилку выключения передает усилие на подпятник или муфту выключения, перемещая их до соприкосновения с пятой или рычагами выключения сцепления. Последние заставляют наобжимный (ведущий) диск отходить от ведомого. Сцепление, таким образом, будет выключено.
Как только водитель перестанет нажимать на педаль сцепления, она под воздействием пружины отойдет в исходное положение, и ведомый диск вновь будет зажат между маховиком и нажимным (ведущим) диском — сцепление будет включено. Когда педаль сцепления находится в исходном положении, между подпятником и пятой или подшипником муфты и вращающимися при работе двигателя рычагами выключения сцепления устанавливает небольшой зазор, в результате которого педаль сцепления при нажиме на нее не сразу начинает выключать сцепление, а имеет свободный ход. Величина свободного хода педали сцепления обычно указываеться в инструкции по эксплуатации автомобиля. Свободней ход педали сцепления регулируют путем изменения длины штока. Основные неисправности сцепления заключаются в неполном включении (сцепление «пробуксовывает») и неполном выключении (сцепление „ведет»). Пробуксовка дисков сцепления может произойти в результате попадания на них масла, недостаточного свободного хода педали, износа накладок ведомого диска, ослабления силовых пружин. Сцепление „ведет» из-за слишком большого свободного хода педали, неправильной установки рычагов выключения сцепления или коробления ведомого диска. У большинства автомобилей подшипник муфты выключения сцепления смазывают (через определенный пробег автомобиля). Свободный ход педали сцепления периодически проверяют и при необходимости регулируют. Ведомый диск сцепления укреплен на ступице, которая на своей внутренней части имеет пазы — шлицы и насаживается на такие же шлицы ведущего вала коробки передач. Таким образом, передается вращение от маховика через механизм сцепления к коробке передач.
Сцепление – составная часть совокупности механизмов для передачи крутящего момента от главного вала двигателя колесам автомобиля. Находится за силовой установкой перед КПП. Обеспечивает аккуратное переключение передач без рывков, дает возможность в любой момент разорвать связь между ДВС и трансмиссией. Работает вместе с приводом и составляет с ним единую систему.
Конструктивная схема устройства и элементы сцепления
За исключением некоторых особенностей, узел с различными типами приводов имеет одинаковое устройство и состоит из:
Принципиальная схема работы сцепления
Механизм работы сцепления основан на трении нажимного диска о ведомый. Нажимной является частью двигателя, а ведомый – трансмиссии. Когда отпускают педаль сцепления, пружины прижимают оба диска друг к другу. Они притираются и вращаются вместе с одинаковой угловой скоростью. От силы давления лепестков зависит степень трения.
Когда сцепление в автомобиле выжимают, основа на приводе двигает вилку, которая в свою очередь воздействует на подшипник, и он перемещается в крайнее положение. Диски разъединяются, и вилка таким образом прерывает контакт между трансмиссией и маховиком двигателя. Любые удары, которые возникают при резком отпускании педали, гасит отдельная группа пружин.
Принцип действия привода сцепления
Корзина и ведомый диск сцепления были бы неуправляемыми без привода, соединенного с педалью. Их существует 3 типа, которые отличает принцип работы:
Особенности устройства сцепления в авто с КПП
Отдельная категория – сцепление в авто с АКПП. Его принцип работы отличается тем, что для выжимной силы используются сервоприводы (акутаторы) гидравлические либо электрические. Для их управления не нужно участие водителя. Эту функцию выполняет гидравлическое распределительное устройство или электронный блок управления.
Электронные акутаторы отключают и включают сцепление в автомобиле с учетом числа оборотов двигателя. Величину измеряет и передает в блок управления датчик. Гидравлический сервопривод надежнее. Он отключает маховик от трансмиссии при достижении нужных значений давления при наборе определенного числа оборотов.
Как правильно работать сцеплением автомобиля?
Чем ниже передача, тем с большей плавностью отпускают сцепление, и так же плавно добавляют газ. Держать слишком долго отключенное сцепление при движении не стоит. Это приводит к перегреву и быстрому износу узла. При необходимости постепенно снизить скорость лучше тормозить двигателем, то есть ехать на включенной передаче, не нажимая газ и не выжимая сцепление. При переключении передач важно уловить момент схватывания сцепления. На каждом авто он отличается, поэтому придется привыкать.
Устройство автомобилей
Ступенчатые трансмиссии
Привод сцепления
Привод сцепления служит для дистанционного управления сцеплением. Наибольшее распространение получили механический и гидравлический приводы.
Применение на автомобиле того или иного привода определяется типом сцепления, компоновкой автомобиля и рядом требований по обеспечению легкости и удобства управления.
Так, полный ход педали сцеплении не должен превышать 190 мм, а усилие на педали – 150 Н для легкового автомобиля и 250 Н для грузового автомобиля. Поэтому общее передаточное число в существующих конструкциях привода сцепления находится в пределах от 25 до 50.
В случае, если для обеспечения работы сцепления необходимо более высокое передаточное число, применяют усилители разных типов.
Механический привод сцепления
Механический привод сцепления прост по конструкции и надежен в эксплуатации, но обладает меньшим КПД по сравнению с гидравлическим приводом, поскольку в шарнирных сочленениях составляющих привод тяг, рычагов, в оболочках гибких валов теряется много энергии из-за сил трения. Поэтому такой тип привода применяется, как правило, если сцепление находится вблизи от органов управления (педали сцепления).
Существуют тросовый и рычажный механические приводы сцепления.
Тросовый привод (рис. 1, а) применяется на легковых переднеприводных автомобилях. Педаль 14 имеет верхнюю опору на кронштейне 16 и соединена с наконечником 10 троса. Трос заключен в оболочку 1, имеющую два наконечника. Верхний наконечник 12 оболочки выведен в салон автомобиля и упирается в упорную пластину 11, а нижний наконечник 2 оболочки закреплен в кронштейне 3 на картере сцепления.
Нижний наконечник 5 троса через поводок 8 соединен с рычагом 9 вилки выключения сцепления.
Регулировка хода педали осуществляется шайбами 6.
При нажатии на педаль сцепления трос перемещается внутри оболочки и перемещает рычаг вилки выключения сцепления, которая в дальнейшем воздействует на муфту выключения сцепления.
Рычажный привод грузового автомобиля (рис. 1, б) обеспечивает передачу усилия на сцепление при его выключении следующим образом.
При воздействии на педаль 14, закрепленную на валу 20, поворачивается рычаг 18, связанный с противоположным концом вала. Рычаг вала перемещает прикрепленную к нему на оси тягу 19, которая связана с рычагом 17 вилки выключения сцепления. Вместе с вилкой перемещается прижатая к ней с помощью пружины муфта выключения сцепления. После выбора зазора между подшипником выключения сцепления и рычагами начнется выключение сцепления.
Зазор в сцеплении должен быть равен 3…4 мм, что соответствует 35…50 мм свободного хода педали сцепления. Регулировка зазора осуществляется изменением длины тяги 19 (рис. 1) с помощью регулировочной гайки 22.
Отсутствие зазора или его недостаточная величина в приводе такой конструкции может привести к неполному включению сцепления и, как следствие, к пробуксовке сцепления. Увеличение зазора больше нормы приводит к неполному выключению сцепления, в результате чего возникает шум и треск зубчатых колес при переключении передач.
Гидравлический привод сцепления
Гидравлический привод выключения сцепления позволяет передавать усилие на большое расстояние с высоким КПД, снизить усилие на педали сцепления в результате наличия передаточного числа гидравлической части привода и способствует плавному включению сцепления из-за сопротивления перетеканию жидкости в элементах гидропривода. Он удобен для применения на легковых автомобилях, а также на грузовых автомобилях с опрокидывающейся кабиной.
Гидравлический привод (рис. 2) состоит из педали 6 сцепления с оттяжной пружиной, главного цилиндра 3, соединенного трубкой 2 с бачком 1, рабочего цилиндра, трубопроводов и шлангов для подачи рабочей жидкости от главного цилиндра к рабочему цилиндру и вилки выключения сцепления с пружиной 11.
При нажатии на педаль сцепления поршень 16 главного цилиндра перемещается влево и после перекрытия компенсационного отверстия 20 вытесняет жидкость через нагнетательный клапан 16 и трубопроводы в рабочий цилиндр. Поршень 14 рабочего цилиндра перемещает толкатель 9, который воздействует на вилку выключения сцепления 7.
При отпускании педали жидкость перетекает из рабочего цилиндра в главный цилиндр через обратный клапан 19 под действием усилия нажимных пружин сцепления и оттяжной пружины вилки 11. Обратный клапан устанавливается для создания небольшого избыточного давления в трубопроводах, которое исключает попадание воздуха в привод в результате возможного повышения давления окружающей среды при выключении сцепления и ускоряет время срабатывания привода при выключении сцепления.
При резком отпускании педали сцепления магистраль пополняется жидкостью через перепускное отверстие 21 и отверстие в поршне 18 главного цилиндра, прикрытое манжетой 19, что также не дает возможности снижения давления в приводе.
Избыток жидкости перетекает в бачок 1 через компенсационное отверстие 20, что позволяет возвратить детали привода в исходное положение.
Сцепление: устройство, принцип работы
Сцепление представляет собой специальный механизм в составе трансмиссии автомобиля или трактора, предназначенный для передачи крутящего момента в соединении маховика двигателя с первичным трансмиссионным валом и гашения крутильных колебаний. Сцепление в нужное время разобщает двигатель и коробку передач, чтобы обеспечить плавное трогание с места и плавный переход с одной шестерни КПП на другую в ходе переключения передач. Механизм сцепления имеется в любой двигающейся технике, только на гусеничных тракторах и бронетехнике используется аналогичный термин «фрикцион».
Для простого описания необходимости использования сцепления можно сопоставить работу двигателя с понятием «движение транспорта». Если бы маховик мотора был непосредственно соединён с ведущим мостом транспортного средства, то при запуске двигателя автомобиль или трактор должен сразу же ехать. Так же, и для остановки машины необходимо будет заглушить мотор. И все эти действия будут проходить сразу, резко. А сцепление позволяет варьировать процесс получения энергии движения от двигателя, избавляя транспортное средство от резких рывков.
Механизмы сцепления в «молодые годы» мирового машиностроения
Изобретение механизма сцепления приписывается Карлу Бенцу. Так это или не так, достоверно установить невозможно: производством и совершенствованием первых автомобилей в XIX веке одновременно занималось сразу несколько компаний, и все они шли по своему развитию, что называется, «ноздря в ноздрю».
Старейшим видом сцепления, широко распространённого на большинстве автомобилей конца XIX – начала XX века, было сцепление конического типа. Его фрикционные поверхности имели коническую форму. Такое сцепление передавало бо́льший крутящий момент, при тех же габаритах, по сравнению с нынешним однодисковым, было предельно простым по своему устройству и в уходе за ним.
Комфортабельный «Мерседес Бенц НР-50» – автомобиль с конической фрикционной муфтой.
Однако тяжёлый конический диск такого типа сцепления обладал большой инерцией, и при переключении передач после выжима педали ещё продолжал вращаться на холостом ходу, из-за чего включение передачи было затруднённой операцией. Для торможения диска сцепления применили специальный агрегат – тормоз сцепления, однако его использование было лишь половиной решения проблемы, как и замена одного конуса двумя менее массивными. В итоге, уже в 1920-х годах от такой тяжёлой и громоздкой (к кому же требующей значительных мускульных усилий в использовании) конструкции, как коническое сцепление, полностью отказались. Также существовало сцепление с обратным конусом, работавшее на разжимание.
Однако сам принцип данного механизма нашёл новое воплощение в конструкции современных коробок переключения передач с синхронизаторами. Синхронизаторы коробки передач, по сути, и представляют собою маленькие конические сцепления, которые работают за счёт трения бронзы (или другого металла с высоким коэффициентом трения) по стали.
Устройство сцепления
Было изобретено несколько видов механизма сцепления. Однако стали основными и получили самое широкое распространение механизмы, основанные на использовании одного или нескольких фрикционных дисков, которые плотно сжаты пружинами друг с другом, или с маховиком. Фрикционный материал этих дисков схож с тем, что используется на тормозных колодках.
Ведомый диск сцепления оборудован пружинными пластинами, к которым прикреплены две фрикционные накладки. Центральная часть ведомого диска – ступица – снабжена шлицевым соединением и может перемещаться по первичному валу коробки переключения передач. С основной частью диска ступица соединена подвижным образом, посредством демпферных пружин и фрикционных шайб гасителя крутильных колебаний.
Все составные части механизма сцепления расположены в картере, который при помощи болтов крепится к силовому агрегату. Все детали сцепления являются закрытыми кожухом (корзина сцепления), приворачиваемым к маховику болтами; оси выжимных рычагов через проушины крепятся к кожуху.
Принцип функционирования механизма сцепления
В своём обычном рабочем положении нажимной и ведомый диски являются плотно прижатыми друг к другу с помощью мощных пружин, посредством рычагов и выжимного подшипника. Под воздействием силы трения между данными дисками, на первичный вал коробки переключения передач от маховика мотора постоянно передаётся крутящий момент. Если отвести нажимной диск от ведомого, то произойдёт прерывание крутящего момента от мотора и прекращение вращения ведомого диска с валом.
Рассоединение дисков производится при помощи вилки сцепления, которая своим строением напоминает обычные качели. Данная вилка приводится в действие посредством цепочки рычагов и тяг педалью сцепления в кабине автомобиля или трактора.
Выжимание педали сцепления производит разведение дисков сцепления, в результате чего между ними остаётся свободное пространство. Наоборот, отпускание педали и выключение сцепления приводит к плотному сжатию ведущего и ведомого дисков механизма. Усилие от нажатия на педаль сцепления передаётся на устройство механически (посредством рычажного или тросового механизма), либо гидравлическим приводом.
Ведомый диск в постоянном режиме зафиксирован вместе с маховиком с помощью диска нажимного. Для того, чтобы транспортное средство тронулось, ведомый диск должен соприкоснуться с вращающимся маховиком. Водитель нажимает на педаль сцепления, и это позволяет ему включить первую передачу. Когда педаль он отпускает, пружины нажимного диска снова соединяют ведомый диск с маховиком. Скорости вращения диска и маховика постепенно выравнивается, благодаря чему и достигается плавное и правильное движение транспортного средства.
В полной мере крутящий момент начинает передаваться тогда, когда достигается полное выравнивание скоростей вращения ведомого диска, диска сцепления и маховика. Если при трогании с места перестать выжимать педаль сцепления слишком резко, «бросить» её, то машина ли трактор может заглохнуть. При «бросании» педали ведомый диск с силой прижимается к диску ведущему (к маховику) и затормаживает его до такой степени, что мотор может остановиться (заглохнуть). То есть, в этом случае сцепление работает подобно тормозному механизму. Поэтому педаль сцепления после момента начала зацепления дисков нужно отпускать плавно.
При переключении любой другой передачи, кроме первой, нужно также добиваться неизменно плавного хода педали. Это позволит продлить срок эксплуатации механизма сцепления и всей трансмиссии в целом.
Виды механизмов сцепления
Механизмы сцепления можно классифицировать:
Механический вариант является наиболее простым по конструкции и принципу действия. В случае его использования, водитель или механизатор, нажимая на педаль, посредством тяг и тросов передаёт усилие непосредственно на вилку сцепления. В гидравлическом варианте сцепления задействуется также поршень с гидравлической жидкостью. Как правило, данный вариант применяется на большегрузном автотранспорте, чтобы облегчить работу водителя.
При использовании гидравлического привода сцепления величина полного хода педали остаётся постоянной (это обеспечивается наличием у педали сцепления возвратной пружины). Однако величина её рабочего хода меняется, компенсируя уменьшение толщины ведомого диска в результате износа: чем меньше становится толщина диска, тем, при том же полном ходе педали сцепления, бо́льшим оказывается её рабочий ход, и тем «выше» (ближе к концу обратного хода педали при её отпускании) срабатывает сцепление.
У педали сцепления с механическим тросовым приводом полный ход прибавляется по мере износа ведомого диска (педаль сцепления приподнимается вверх относительно уровня пола), вместе с этим увеличивается и её рабочий ход. Свободный ход педали устанавливается регулировкой длины троса. Он составляет в нормальном положении порядка 30…40 мм.
По своей конструкции, сцепление бывает электромагнитного, фрикционного или гидравлического типа.
Фрикционный вариант сцепления обеспечивает передачу вращающего момента при помощи силы трения. Сцепление электромагнитного вида контролируется посредством магнитного поля. В гидравлическом варианте сцепления связь обеспечивается под воздействием потока гидравлической жидкости.
Сцепление является электромагнитным, если сжатие ведущих и ведомых элементов механизма производится посредством электромагнитных сил. Электромагнитное сцепление постоянно находится в разомкнутом состоянии.
Этот редкий вид сцепления устанавливался на некоторых модификациях машин с ручным управлением. Между ведущим и ведомым дисками находился ферромагнитный порошок, не мешающий раздельному вращению валов. Но после подачи электрического тока в обмотку электромагнита порошок «затвердевал» и передавал крутящий момент.
Для высоких нагрузок, таких как грузовые и спортивные автомобили, применяется также керамическое сцепление с высоким коэффициентом трения, однако оно «схватывает» резко, поэтому непригодно для использования в стандартных автомобилях.
Наиболее распространённый тип – фрикционный. В зависимости от количества используемых дисков, оно может быть однодисковым, двухдисковым или многодисковым.
Сухой и мокрый типы сцепления
Кроме того, сцепление может быть мокрым либо сухим. В сухом типе сцепления производится работа дисков в условиях сухого трения. Мокрое сцепление предусматривает эксплуатацию дисков в жидкости. Самым распространённым в современных транспортных средствах является сухое однодисковое сцепление.
Мокрый тип сцепления (работающее в масляной ванне) в наше время применяется, главным образом, на мотоциклах с поперечным расположением двигателя. Поскольку мотоциклетные силовые агрегаты имеют общий масляный картер и для мотора, и для коробки переключения передач. Детали сцепления в них являются совмещёнными с моторной передачей и системой запуска двигателя, и смазываются они общим моторным маслом. На автомобилях же сцепления в масляной ванне практически вышли из употребления.
Двух- и многодисковые сцепления
Двухдисковым или многодисковым сцеплением оснащаются транспортные средства с очень мощными моторами. При тех же размерах такие варианты сцепления осуществляют передачу существенно бо́льшего крутящего момента, обеспечивают значительно бо́льший ресурс всей конструкции. Между ведомыми дисками располагается проставка. В результате получается больше поверхностей трения. Двухдисковые механизмы устанавливаются для повышения срока службы сцепления, в связи с большой мощностью двигателей и необходимостью передавать увеличенные крутящие моменты.
Трёхдисковое сцепление для Nissan Skyline GT.
Принцип работы таков. Выжимной подшипник нажимает на выжимные рычаги, и они оттягивают нажимной диск. Нажимной диск отходит от первого ведомого и отпускает отжимные пружины. Они отпускают промежуточный ведущий диск, а он отходит за счёт других отжимных пружин от второго фрикционного, настолько же, насколько нажимной отошёл от первого фрикционного. При обратном движении отжимные пружины способствуют равномерному прижатию промежуточного диска ко второму ведомому и нажимного — к первому ведомому.
Нажимные диски перемещаются по шпилькам, которые ввёрнуты в маховик, и к ним же прикреплена корзина сцепления. На шпильки надеты отжимные пружины.
Сцепление с пневматическим усилителем
На тяжёлых грузовых автомобилях большой грузоподъёмности, к примеру, на МАЗах, устанавливается привод сцепления с пневматическим усилителем. Пневмоусиление предназначено для уменьшения мускульного усилия, прилагаемого на педаль сцепления.
Устройство таково: педаль, тяга, золотник (он же клапан управления), шланги, пневматическая камера, рычаги, тормозок, первичный вал с барабаном тормозка. Принцип действия: при отпущенной педали впускной клапан золотника закрыт, а выпускной открыт. При нажатии на педаль усилие через тягу и золотник передаётся на вилку выключения сцепления. В это же время в золотнике открывается впускной клапан и закрывается выпускной – корпус золотника надвигается на выпускной клапан, выпускной клапан прижимается к впускному и закрывается, а впускной этим движением открывается. Воздух через впускной клапан поступает в пневматическую камеру, которая за счёт давления воздуха помогает нажимать вилку выключения сцепления.
Распространённые неисправности сцепления и их признаки
Итак, механизм сцепления играет огромную роль в функционировании любого автомобиля или трактора. От его исправности и работоспособности во многом зависит техническое состояние всего транспортного средства. Поэтому, для обеспечения долгой и надёжной работы всех элементов механизма сцепления важно пользоваться им плавно, и без необходимости не практиковать излишне долгих нажатий на педаль. При таких щадящих условиях работы сцепление прослужит долго.
