Ремонт стиральных машин Gorenje отличается своей спецификой, благодаря особенностям сборки техники. Несмотря на высокое качество комплектующих и соответствие многим стандартам, словенские СМА выходят из строя. Рассмотрим, как определить неполадку, что чаще ломается и как провести самостоятельный ремонт своими руками.

Как вовремя заметить сбой

Запуская стирку, пользователь редко следит за этапами выполнения программы — закинул белье, засыпал порошок, включил цикл и ушел. Обычно все происходит именно так, поэтому вовремя заметить проблемы сложно. В помощь пользователю приходит система самодиагностики СМ. Электроника вовремя «замечает» сбой и оповещает владельца стиралки, выводя коды ошибок на экран.

Рассмотрим самые частые коды неисправностей СМ от торговой марки «Горения»:

Чтобы подтвердить ошибку или исключить разовый системный сбой, можно провести перезагрузку системы. Но не увлекайтесь этим методом, если код появляется вновь.

Если код исчез, возможно, он появился ошибочно. Если загорелся снова — значит, неполадка налицо. Если кодов нет, но работа техники нарушена, производитель предлагает провести несложный сервисный тест в домашних условиях.

Как запустить сервисный тест и обнаружить сбой

Чтобы машинка вышла в режим тестирования, действуйте по схеме:

Итогом операции должно быть вспыхивание и погасание всех лампочек на пользовательской панели.

После того как система вошла в тестовый режим, поочередно проверяйте исправность узлов, согласно инструкции.

УБЛ (электронный блокиратор люка):

Забор воды в отсеки дозатора порошка:

Барабан — вращение и запуск:

Последний отжим со сливом:

Чтобы закончить сервисный тест, снова поверните переключатель программ в нулевую позицию.

Зная, как обнаружить неполадку, можно приступать к самостоятельному ремонту стиральной машины «Горенье».

Что наиболее уязвимо

Следующую часть обзора мы посвятим инструкциям по устранению перечисленных неисправностей.

Проблемы с насосом

Помпы чаще всего выходят из строя, скорее всего, не из-за заводского брака, а вследствие неблагоприятных условий эксплуатации. Вода в отечественных водопроводах далека от стандартов европейского качества, под которое создается импортная бытовая техника. Примеси солей и тяжелых металлов медленно, но уверенно наносят едва поправимый урон многим системам СМА. А компактность корпуса, из-за которой все детали расположены вблизи друг от друга, завершает недоброе дело: детали изнашиваются раньше времени. В итоге помпа требует замены.

Решили провести ремонт самостоятельно, чтобы сэкономить на услугах мастера? Вам понадобится четкая схема работы:

Протечка патрубка

Стиральная машинка Gorenje отличается еще одной специфичной проблемой, связанной с патрубком. Самое уязвимое место на первый взгляд прочной детали — в двойном изгибе (колене). Что вызывает деформации?

Трудно понять с первого раза, что проблема кроется в патрубке. Если образовалась протечка, не помешает для начала проверить сливной шланг и резиновую манжету, а уже после приступать к разборке корпуса. О том, как разобрать корпус, написано немного выше — к патрубку пробираются так же, как и к насосу.

Все, что остается сделать — снять оригинал и установить аналог. Чтобы сдернуть патрубок, освободите его от хомутов. Не пытайтесь залатать деталь — это временная мера и протечка возобновится, как только результат ваших усилий сойдет на нет.

Важно! Устанавливая новую деталь, следите за прочной посадкой. Крепко стягивайте хомуты, но не перестарайтесь, чтобы не повредить новый патрубок.

Перегорел ТЭН

Поломки нагревателя характерны для любых машин — от бюджетных Ariston и Indesit до СМА премиум-класса Miele или AEG. Марка Gorenje — не исключение. Но причины сгорания элемента кроются не в бренде, а лежат на поверхности:

Если вода перестала нагреваться, нужно проверить ТЭН и в случае необходимости заменить новым. Перед работами подготовьте технику — отключите ее от коммуникаций и поставьте на удобное для ремонта место, повернув тыльной стороной к себе. Вы увидите сервисный люк — снимите его крышку, выкрутив винты.

ТЭН уже виден, но к нему неудобно добраться — мешает ремень привода. Демонтируйте его, сняв ремешок со шкива.

Теперь работы проводятся по схеме:

На заметку! Если проверка показала исправность нагревателя, проверьте проводку и температурный датчик.

Теперь снимайте узел:

Износ щеток

Еще одна «популярная» поломка — стирание графитовых щеток. Выявить проблему можно, заметив падение мощности мотора — это замедляет вращение барабана. Вдобавок техника может пахнуть, дополнительно слышен треск. Ошибка F4 также укажет на щетки.

Проверка проводится так:

Важно! Плотно усаживайте электромотор — неправильная установка повлечет за собой другие неполадки.

Другие ремонтные работы наглядно продемонстрированы на видео:

Своевременно обращайте внимание на сбои в работе СМА, проводите профилактику и уход, и машина-автомат отблагодарит длительной и бесперебойной работой.

Источник

Ремонт стиральной машины Gorenje WA 121, 132, 162P

Стиральные машины «Gorenje» с электронной системой управления Simple & Logical

Появившиеся на рынке во второй половине 90-х гг. стиральные машины Gorenje серии Simple & Logical (технический тип PS 155/. PS 156/. ) относятся к новому поколению изделий бытовой техники с электронной системой управления на принципах «размытой логики» (Fuzzy Logic).

Машины Simple&Logical отличаются оригинальным дизайном панели управления, рукоятки и кнопки на которой заменены набором больших выпуклых клавиш с рельефными знаками. Благодаря этому управлять стиральными машинами данного типа могут даже слепые. Нажим на верхнюю часть каждой клавиши вводит режим стирки для сильно загрязненного белья, на нижнюю часть — для слабозагрязненного. В свою очередь, каждая клавиша соответствует определенному типу ткани — стойкому хлопчатобумажному и льняному белью, стойкой синтетике, деликатному синтетическому и шелковому белью, шерстяным изделиям.

На панели управления имеются также светодиодные индикаторы режимов стирки: предварительная и основная стирки, полоскание, отжим, слив, а также уже знакомый нам режим «Остановка сливного насоса» (отмена отжима). Имеется жидкокристаллический дисплей, на который выводится информация о расчетном времени стирки и потреблении воды, введенная величина времени задержки начала работы, а также код неисправности стиральной машины. Вид панели управления стиральных машин Simple&Logical приведен на рис. 1.

Рис. 1 Панель управления стиральных машин Gorenje серии Simple&Logical

Последовательность ввода программы стирки для каждого из четырех типов белья показана на рис. 2.

Рис. 2 Ввод программы стирки в зависимости от типа белья и степени его загрязнения

В зависимости от степени загрязнения нажимают верхнюю или нижнюю часть клавиши, соответствующей данному типу белья, после чего нажимают кнопку «Старт».

Для ввода режима предварительной стирки (только для стойких хлопчатобумажных и синтетических тканей) дополнительно нажимают на нижнюю часть клавиши «Деликатное белье» (рис. 3).

Рис. 3 Ввод режима предварительной стирки (только для стойких хлопчато-бумажных и синтетических тканей)

При этом для х/б тканей возможна стирка при 60 °С и при 90 °С.

Ввод времени задержки начала работы стиральной машины производится повторным нажатием кнопки «Старт» (каждое нажатие добавляет 1 час). Введенное время задержки отражается на жидкокристаллическом дисплее (рис. 4).

Рис. 4 Ввод времени задержки начала работы стиральной машины

Ввод дополнительного количества заливаемой в бак воды производится повторным нажатием на верхнюю часть клавиши типа белья (кроме клавиши «Шерсть», для которой эта функция не предусмотрена). Количество заливаемой в бак воды для каждого типа белья указано на рис. 5.

Рис. 5 Ввод дополнительного количества заливаемой в бак воды

В практике эксплуатации стиральных машин данной серии иногда встречается возникновение повышенного шума и вибрации при работе (стиральная машина WA 23 S). Стиральная машина «оседает» и перекашивается из-за усадки резиновых демпферов амортизаторов (рис. 6).

Рис. 6 Расположение амортизаторов стиральной машины Gorenje WA 23 S (вид сверху при снятой крышке)

Для устранения данной проблемы рекомендуется заменить все 12 резиновых демпферов и комплект амортизаторов (набор модернизированных демпферов имеет код 479305).

Технические характеристики стиральных машин Gorenje серии Simple&Logical приведены в табл. 1.

Таблица 1 Технические характеристики стиральных машин Gorenje серии Simple&Logical

Стиральные машины Gorenje с электронным управлением

Поколение стиральных машин Gorenje конца 90-х гг. XX в обладает современной электронной системой управления. В сочетании с дизайном от Pininfarina (модели с индексом «Р») они представляют собой воплощение последних достижений в конструировании и внешнем исполнении бытовой техники.

На панели управления стиральных машин (рис. 7) имеются цифровые табло и светодиодные индикаторы, облегчающие контроль за вводом режимов стирки и ее выполнением.

Рис. 7 Панель управления стиральных машин Gorenje

Здесь А1 — цифровой индикатор расхода воды при стирке, температуры и времени стирки, А2 — индикатор времени задержки начала работы, Б — кнопка выбора скорости вращения барабана при отжиме и отмены отжима («Насос стоп»), В — кнопка «Увеличение уровня воды», Г — кнопка «Предварительная стирка», Д — кнопка «Дополнительное полоскание», Е — кнопка «Короткая стирка», Ж — индикатор «Предварительная стирка», 3 — индикатор «Стирка», И — индикатор «Полоскание», К — индикатор отмены отжима («Насос стоп»), Л — индикатор «Интенсивный отжим», М — индикатор «Слив», Н — кнопка ввода времени задержки начала работы, О — кнопка «Старт».

Кроме перечисленных кнопок, имеется кнопка открывания дверцы люка.

Селектор выбора программ позволяет устанавливать режимы: 1 — мини-программа («короткая стирка»), 2 — замачивание, 3 — «ручное полоскание», 4 — смягчение, 5 — слив воды, 6 — выбор скорости вращения барабана при отжиме; 7 — короткий отжим, 8 — стоп, 9 — шерсть, 10 — деликатные ткани, 11 — синтетика, 12 —хлопок.

Познакомимся с конструкцией стиральных машин этого поколения на примере стиральной машины WA 121. Панель управления этой машины имеет только один цифровой индикатор (А1).

Устройство машины показано на рис. 8 — 13, а перечень комплектующих дан в табл. 2.

Рис. 8 Конструктивные элементы стиральной машины Gorenje WA 121 (корпус, панель управления)

Рис. 9 Конструктивные элементы стиральной машины Gorenje WA 121 (дверца люка)

Рис. 10 Конструктивные элементы стиральной машины Gorenje WA 121 (электрические компоненты)

Рис. 11 Конструктивные элементы стиральной машины Gorenje WA 121 (звукоизолирующие элементы)

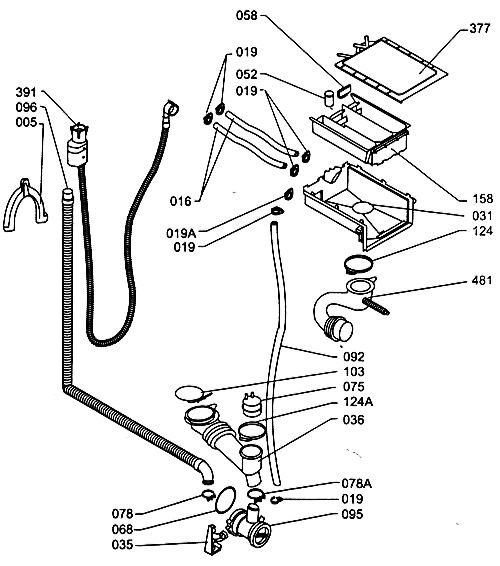

Рис. 12 Конструктивные элементы стиральной машины Gorenje WA 121 (гидравлическая система)

Рис. 10 Конструктивные элементы стиральной машины Gorenje WA 121 (бак и барабан)

Таблица 2. Конструктивные элементы стиральной машины Gorenje WA 121

Электрическая схема стиральной машины Gorenje WA 121 приведена на рис. 14.

Рис. 14 Электрическая схема стиральных машин Gorenje WA 121 и WA 132

В вариантах стиральной машины с подключением к горячей воде дополнительно выламывается язычок 4.

Несколько отличную электрическую схему имеет стиральная машина Gorenje WA 162Р, вкоторой используется ЭД переменного тока и соответственно отсутствует выпрямитель. Электрическая схема стиральной машины Gorenje WA 162Р приведена на рис. 15.

Рис. 15 Электрическая схема стиральных машин Gorenje WA 162Р

Статья подготовлена по материалам журнала «Ремонт&сервис»
