Веерные форсунки для авто
Веерные форсунки. Пожалуй самый полный перечень…
Решила поменять форсунки омываетеля лобового стекла.
Что-то штатные мне внезапно разонравились. Причём категорически.
Изучила все популярные варианты форсунок на замену штатным.
Для своей машины выбрала от Mitsubishi Galant – они мне показались самыми удачными.
Цена вопроса две ворсунки и обратный клапан от тойты — 2200р
Ниже подробнее.
Попыталась составить самый полный перечень форсунок и их плюсов и минусов. Если, есть что добавить, говорите – внесу список. Ну шо, поехали…
+ отличное покрытие
+ двухуровненвые!
+ хорошо садятся в посадочные места
— немного сушат левый угол
— нет регулировки
— дорогая цена
? есть слух, что: отличие их в ширине веера, правый больше
— Широкий угол разбрызгивания
— патрубок выведен не в бок, а прямо. В связи, с чем длины штатных шлангов немного не хватает.
— в крепёжных местах болтаются
— нет регулировки
+ Имеется встроенный обратный клапан)
+ угол раскрытия меньше, чем у вольво
+ Форма у форсунок практически как у родных, хорошо садятся в посадочные места
— попадает на крышу
— левый нижний угол плохо поливают
— нет регулировки
+ Разбрызгивают форсунки тоже обалденно, лучше вольвовсих, покрывают 90% площади стекла
— парубок выведен не в бок, а вперед. В связи, с чем длины штатных шлангов немного не хватает.
© Mazda 6 «Шустрый сарай»
_________ ___ __ _
Mitsubishi Lancer X 8265А084 (правая. Немного дешевле левой потому что шланг покороче)
+ регулируются по высоте (и по ширине тоже немного)
+ хорошо садятся в посадочные места
+ поливают в средину стекла, не попадая на крышу
— патрубок выведен не в бок, а прямо. В связи, с чем длины штатных шлангов может не хватить.
+ хорошо встают в посадочные места
— не хватает шланга до форсунки
Отзывы не однозначные…
Такие форсунки стоят на Mazda 6 EviL Mashka
_________ ___ __ _
Mazda mazda 6 gh 3 bk cx 9 7 L206-67-510
Информации мало, но видела чувак ставил
_________________
Дальше решения на бюджет до 100р)))))
Форсунки омывателя лобового стекла от ВАЗ 2110 Такие форсунки поставил jeddy
Форсунки омывателя лобового стекла от ВАЗ 2114 Такие форсунки моют лобовик у SlavaR
Форсунки омывателя лобового стекла от НИВЫ
И какие-то старые другие варианты… www.drive2.ru/l/781031/
__________________
ОБРАТНЫЙ КЛАПАН
Зачем нужен?
Благодаря обратному клапану жидкость не утекает обратно в бачок, а находится постоянно в форсунках. Без клапана присутствует значительная задержка подачи омывающей жидкости. Щётки начинают тереть по сухому стеклу.
Варианты установки
поставить обратный клапан перед тройником
Либо
Используя резиновый уголок (KIA 9866128000 KIA 9866121000, TOYOTA 8535532110) перед каждой форсункой
Пример:
Послесловие.
Радость была бы не полной если бы не новые дворники))))
Пробую Valeo First Hybrid (цена вопроса 1200р)

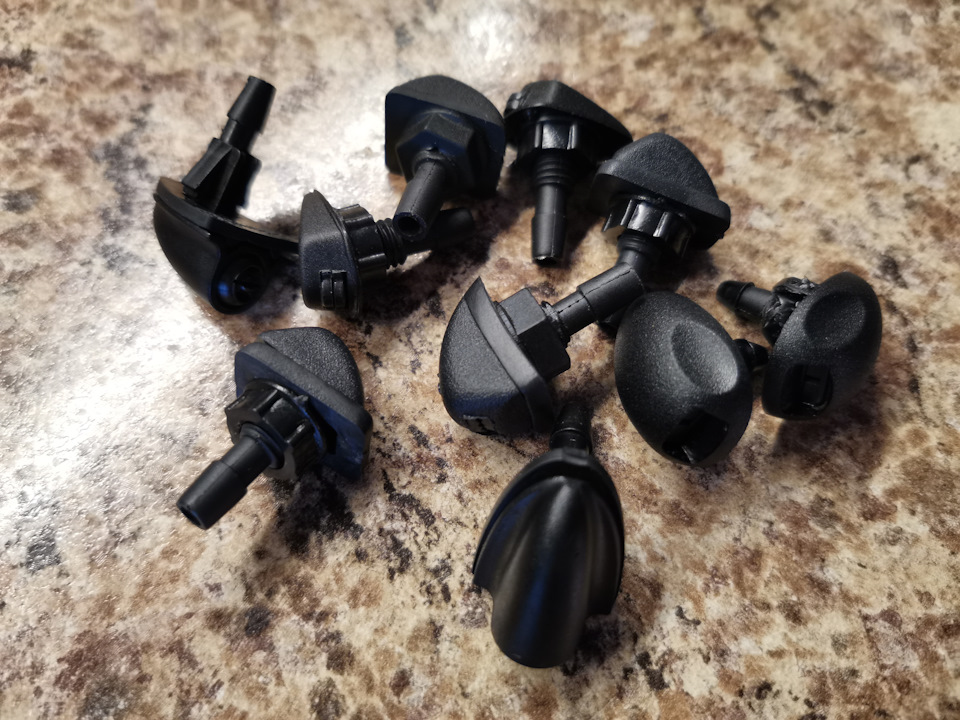

Большой тест универсальных веерных форсунок
Решил собрать воедино и как-то классифицировать информацию о различных веерных форсунках омывателя стекла. Вдруг кому-то она будет полезна. Поскольку на рынке их великое множество, решил ограничиться только самыми доступными по цене моделями с универсальным креплением — под резьбу. Плюс еще пару штук не с резьбовым креплением — для сравнения.

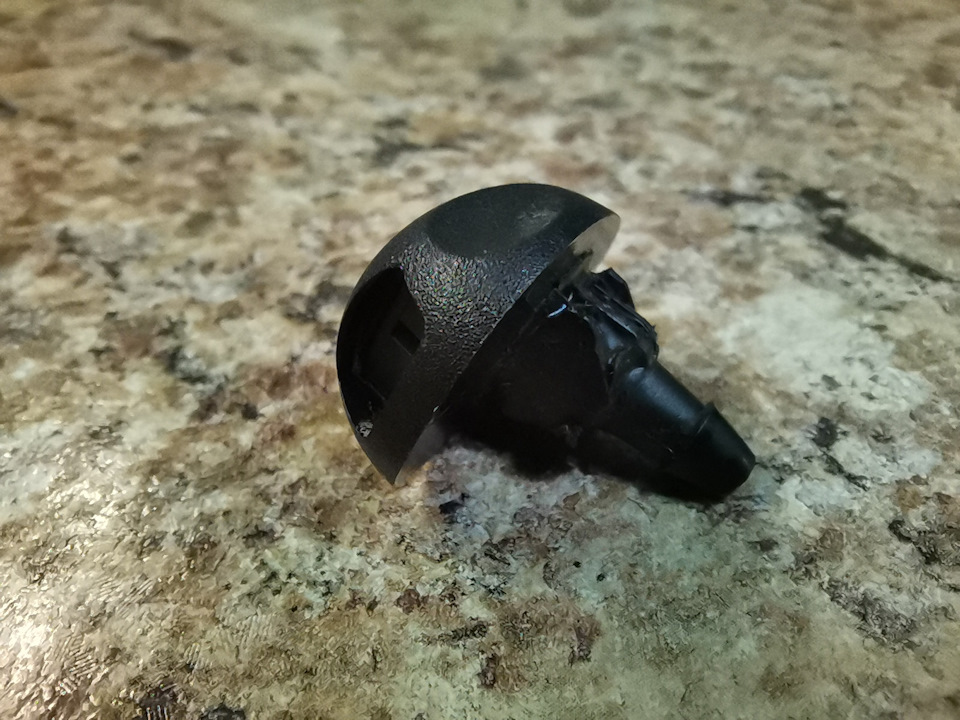

Первой в тесте будет оригинальная веерная форсунка Renault на специфических защелках. Ее я ставил на Дастер и не впечатлился. Веерность показалась недостаточной, а на скорости струю прижимает к капоту.
Ширину распыления можно назвать средней. Форсунка обладает малым сопротивлением, поэтому можно ожидать достаточно большой расход. Она распыляет крупными каплями, которые вылетают в виде облака с максимальной плотностью в центре. Но из-за невысокого сопротивления скорость капель невысокая — поэтому струю на скорости сильно прижимает набегающим потоком.
+ Оригинальная, полностью пластиковая — не должна сильно обмерзать
— специфическое крепление, не регулируется.

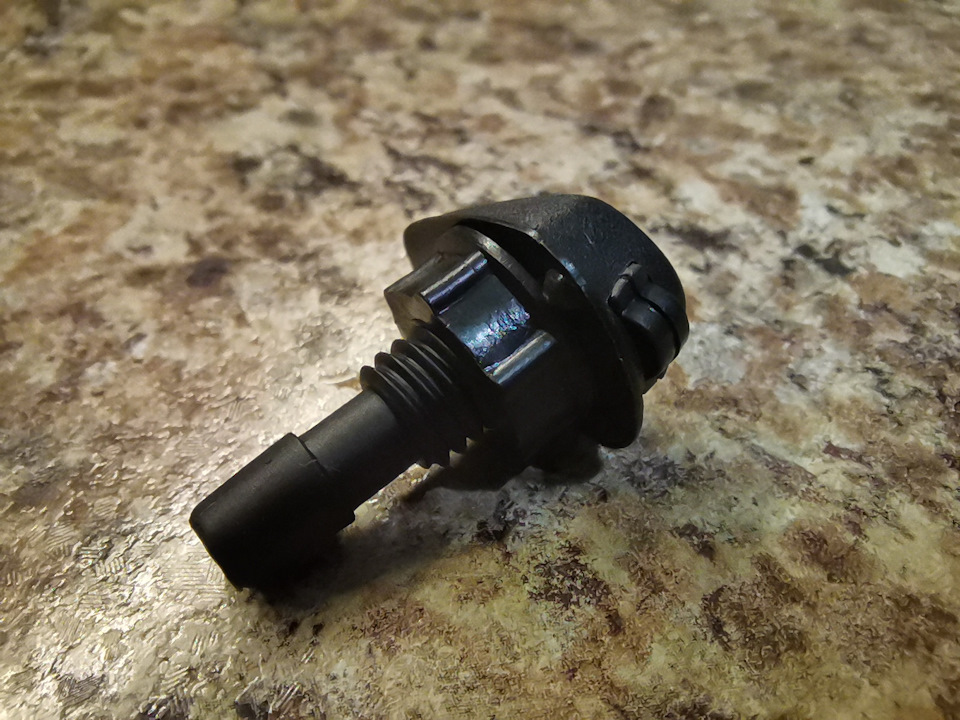

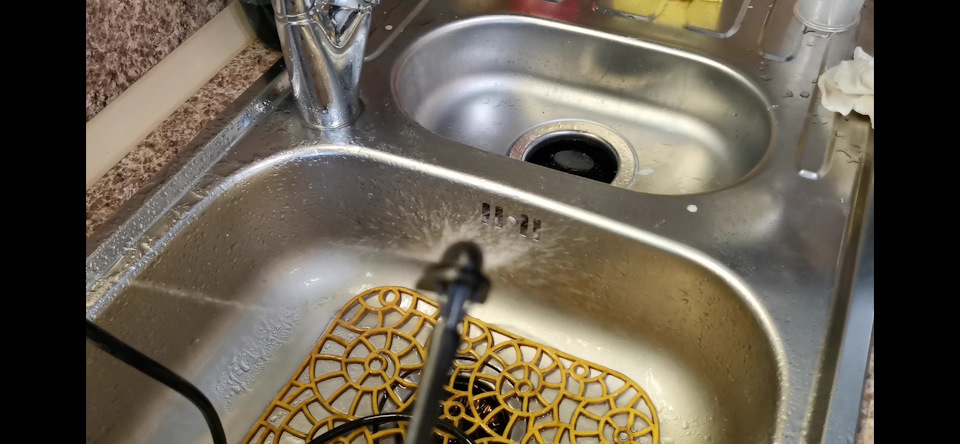

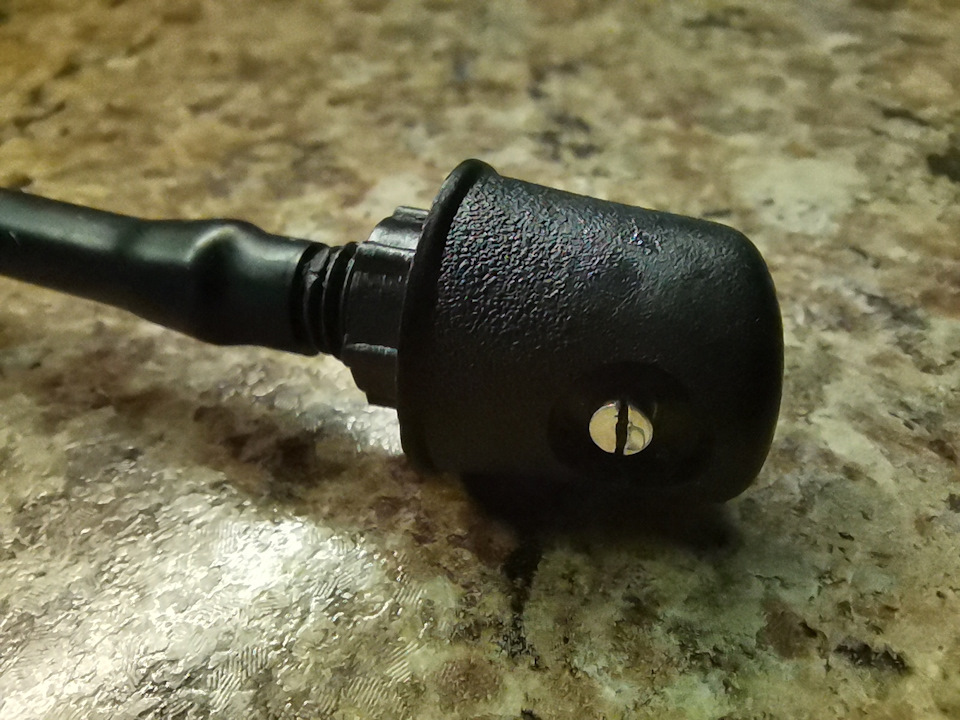

Дешевая веерная форсунка «бочонок»
Крепление под резьбу М8, регулируется по 3м осям.

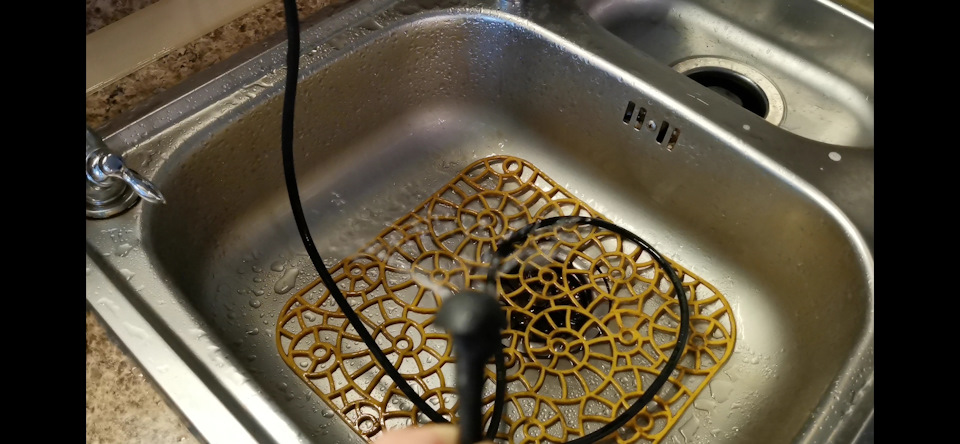

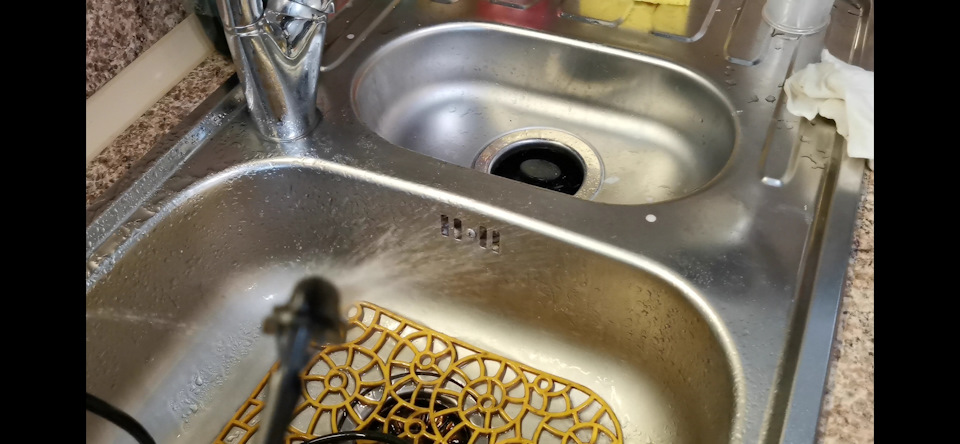

Распыляет широко и в плоскости, немного неоднородно, но это проблема моего экземпляра. Капли мелкие, скорость вылета большая. Металлический жиклер.
+ Дешевая, крепление под резьбу, регулируется по всем осям, широкий угол
— металлический жиклер может обмерзать на холоде. Дизайн так себе.
Форсунка «со снежинками» универсальная для ларгуса и т.д.

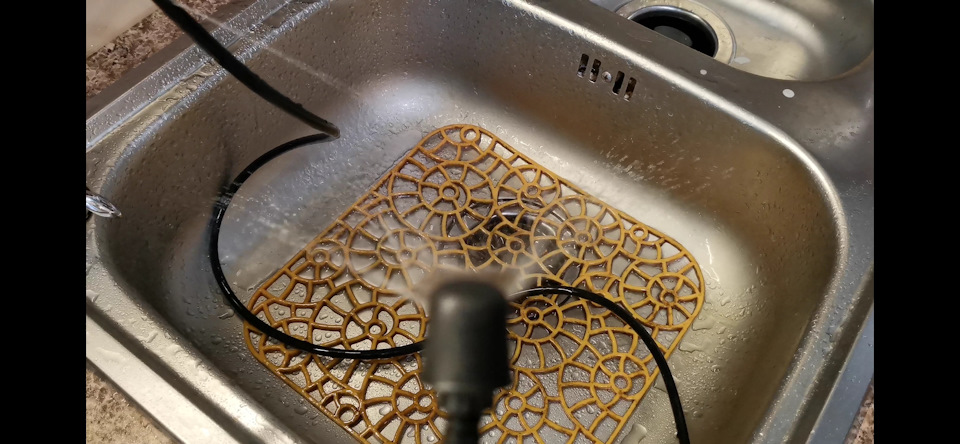

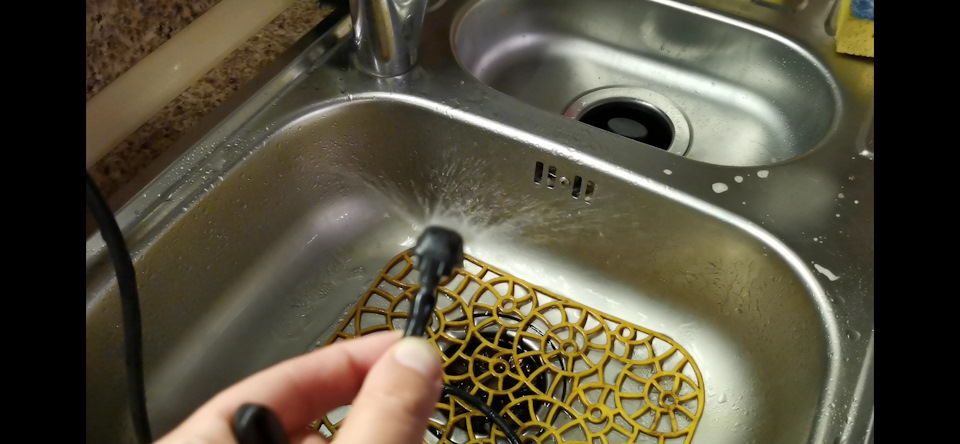

Отличная равномерность и плоскость распыления, большой угол. Увы, не регулируется во высоте и углу. Была бы фаворитом.
+ Отличное широкое равномерное распыление, крепление под резьбу, пластиковый жиклер не должен обмерзать, большая скорость капель.
— не регулируется, нет штатной резиновой прокладки.
Форсунка от Шнивы хоть и не под резьбу, но подкупила своими ТТХ. Посадочный размер ушек намекает, что и без гайки должна подойти большинству машин. Регулируется по всем 3м осям, пластиковая, имеет комплектную прокладку. Потенциальный хит. Смотрим.
Веер очень широкий, но максимальная плотность в центре. По краям существенно меньше. Формирует не плоскость, а дугу, которую можно вывернуть вверх, вниз и под любым углом. Скорость капель большая.
+ Настраивается по всем осям, широкий угол, прокладка в комплекте, пластиковый жиклер не должен обмерзать. Сложная дугообразная форма факела распыла.
— Не под резьбу. Но должна подойти большинству. (резьбу можно вообще нарезать гайкой М8)
Форсунка регулируемая т.н. G-форсунка
+Распыляет отлично. Широко, плоскостью и равномерно. Регулируется по 3м осям. Есть прокладка в комплекте, на гайке.
— металлический жиклер может обмерзать.

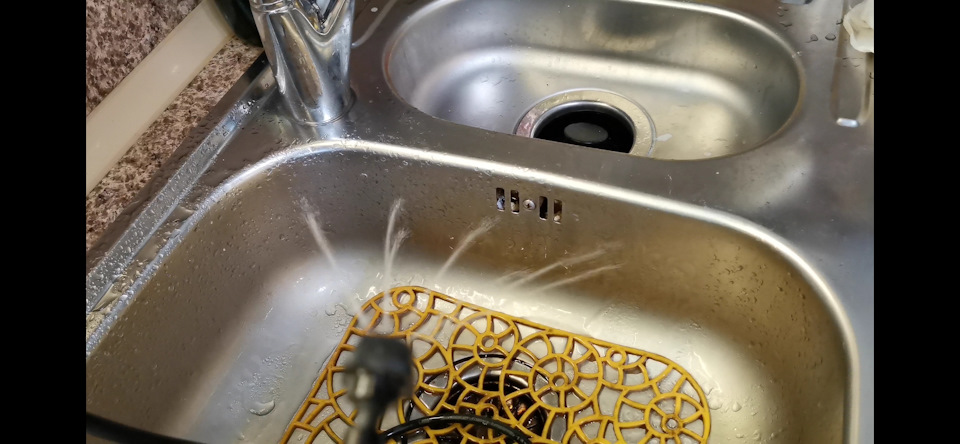

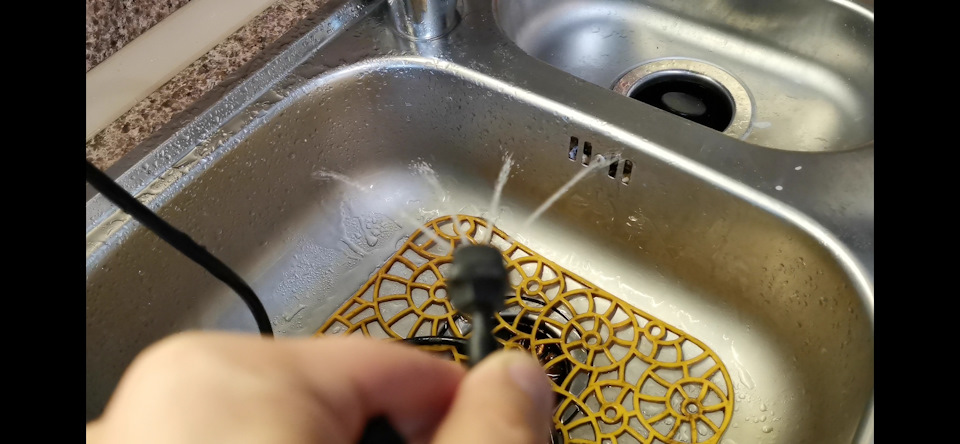

Ну и напоследок псевдо-веерные форсунки на 4 и 8 отверстий.
Распыляют очень схоже, но разным количеством струек:
Не регулируются. Общий угол средне-широкий. Отличительная особенность — бьют высоко! Гораздо выше стандартных веерных форсунок. Кому-то это может быть важно.
+ Под гайку, с прокладкой, бьют достаточно широко, пластиковые отверстия.
— Не регулируются.
Как-то так. Надеюсь, эксперимент будет кому-то полезен. Увы, при загрузке поста из приложения не получается прикрепить видео. На видео все гораздо нагляднее. На днях поставлю от Шнивы и попробую заснять.
Сравнение струйных и веерных форсунок омывателя, с обогревом. Часть I. Как оно при температуре выше 0С.
Обзорно. Может кому пригодится или устранит разночтения и толкования по тем или иным вопросам.
Сразу примечание. Замечаний по работе системы омывания стёкол нет, так как:

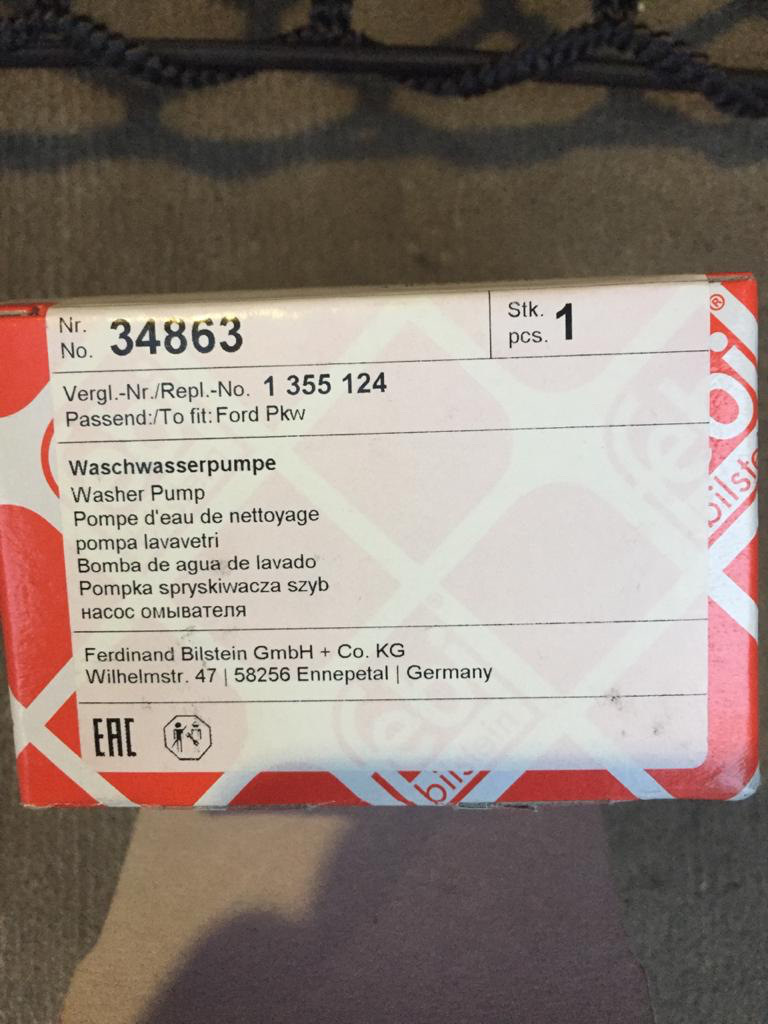

1. Насос бачка омывателя 31349228 Volvo около 6-7 месяцев назад заменён на новый Febi 34863.
Причина? Потеря производительности из-за какой то липкой субстанции, которая присутствовала и на сетке 8678424 Volvo

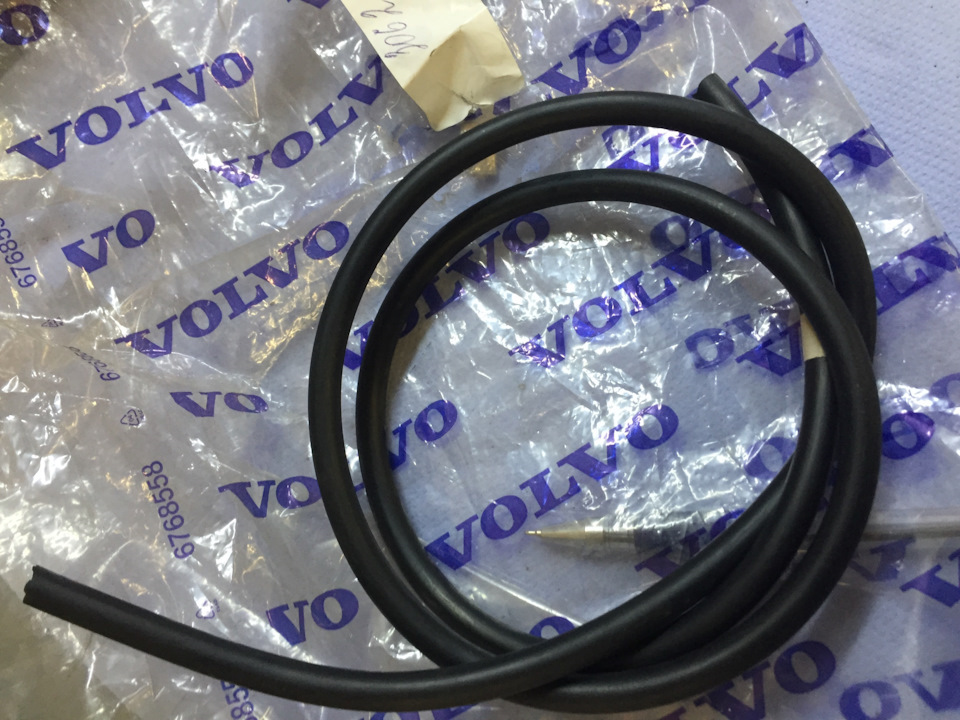

2. Магистрали системы из пластмассового гофрошлага заменены на резиновый шланг 30622606 Volvo (продаётся п.м.)
по причине обеспечения отсутствия возможных потерь производительности системы омывания при установке омывателей на допфары. Не из-за мехповреждений (один небольшой залом был). Гофрошланг не раздувало.

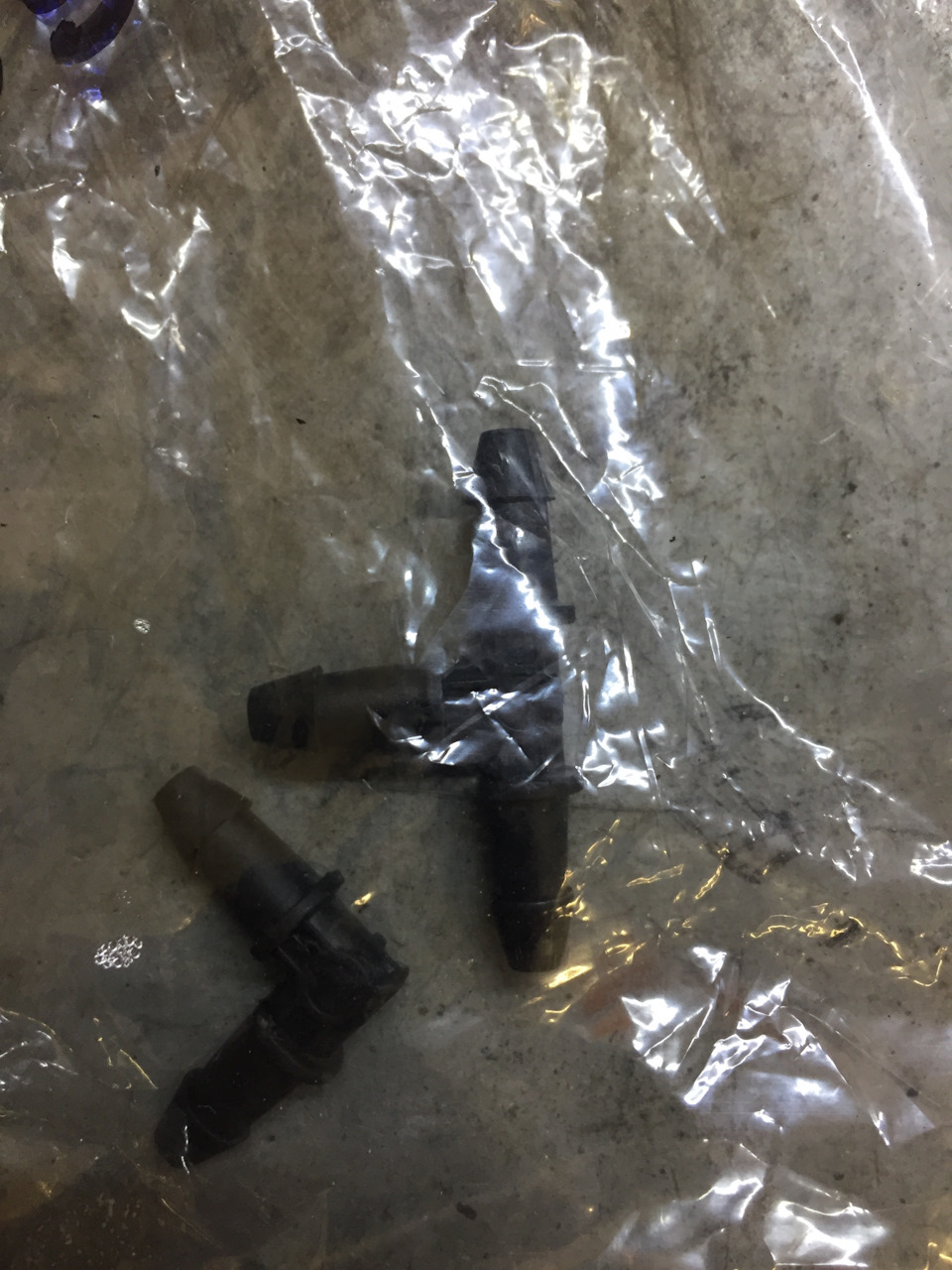

3. Штатные тройник и угольник системы
заменены на угольник 9178897 VOLVO
с обратными клапанами. Причина указана в п.п.2.
Итак.

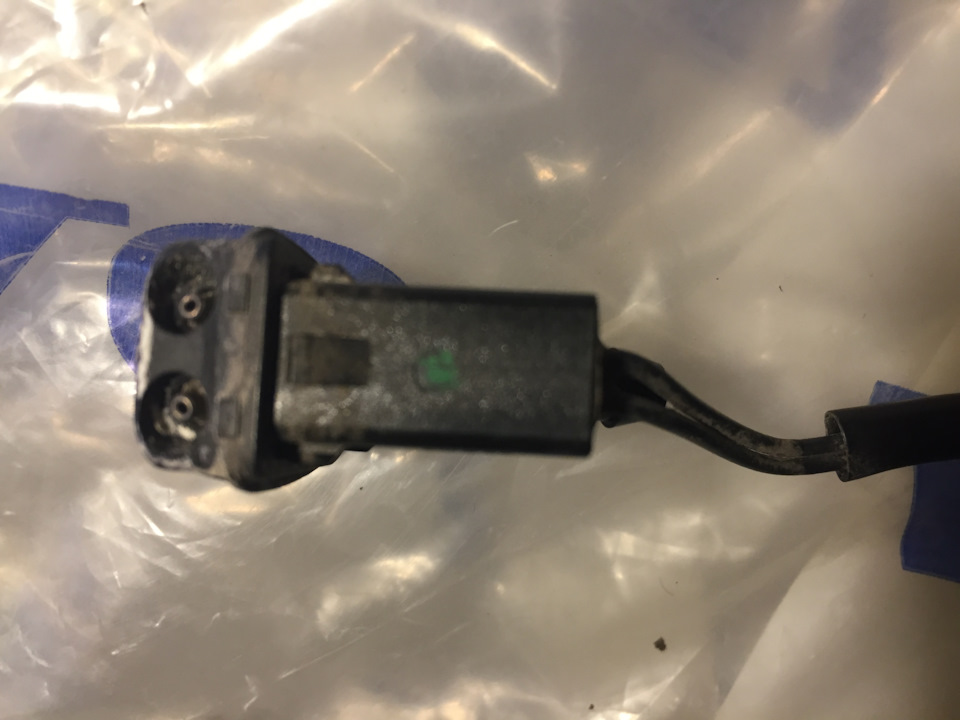

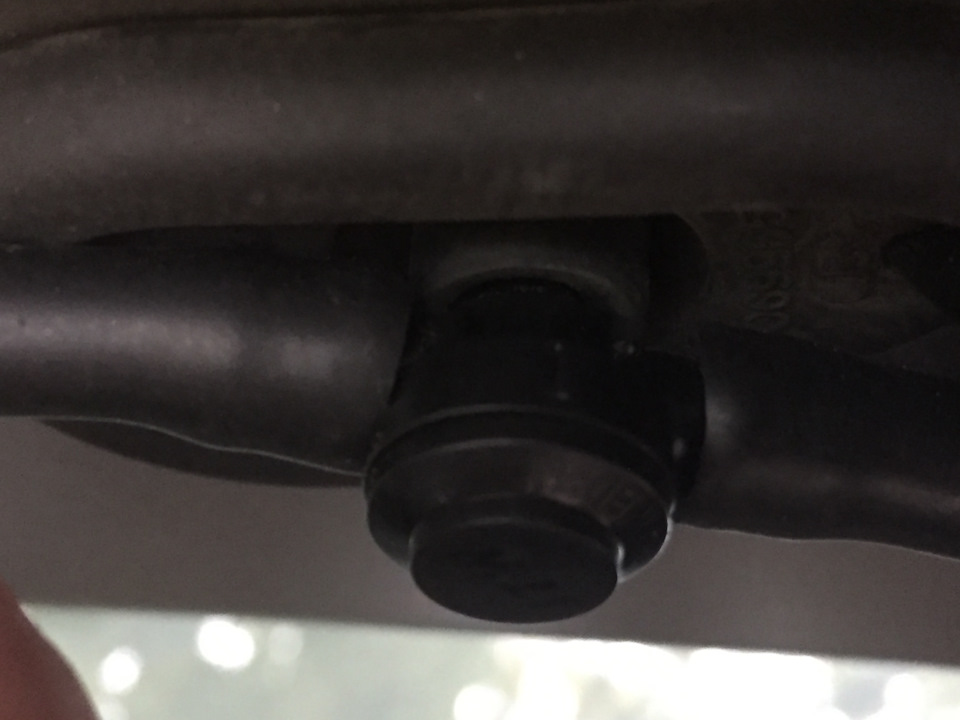

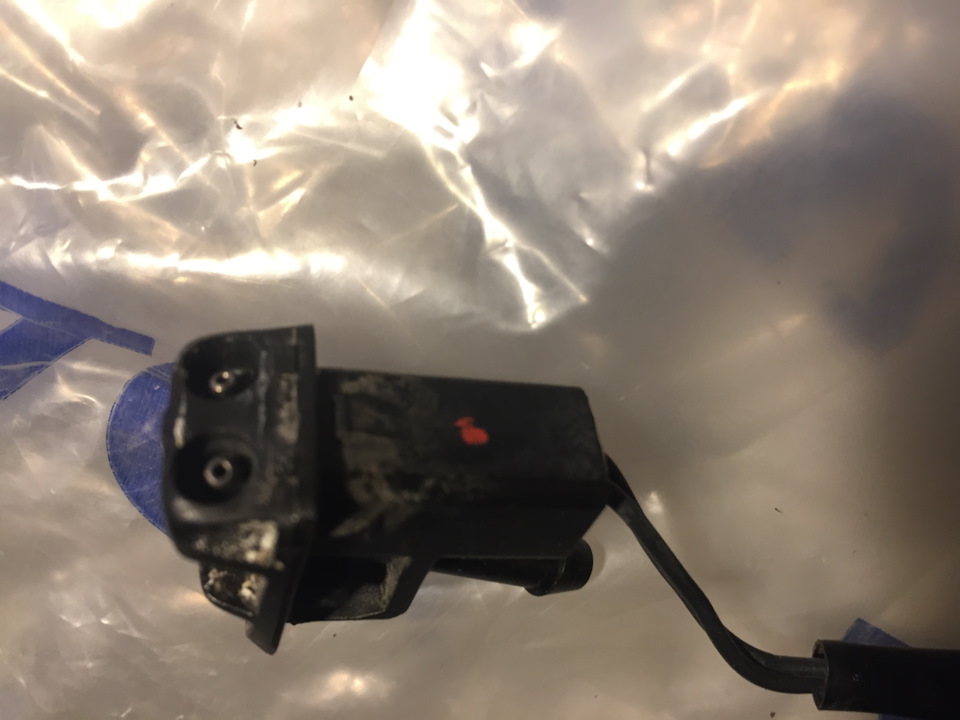

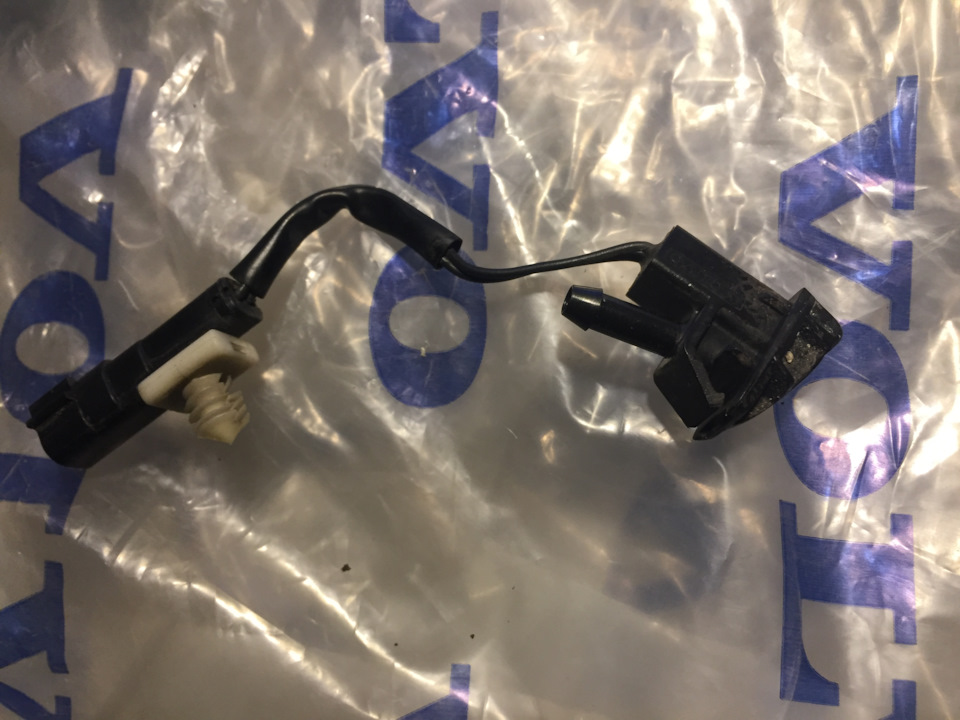

Имеем стоковые струйные форсунки 31349729 Volvo (левая, маркировка красным цветом) и 31349730 Volvo (правая, маркировка зелёного цвета).

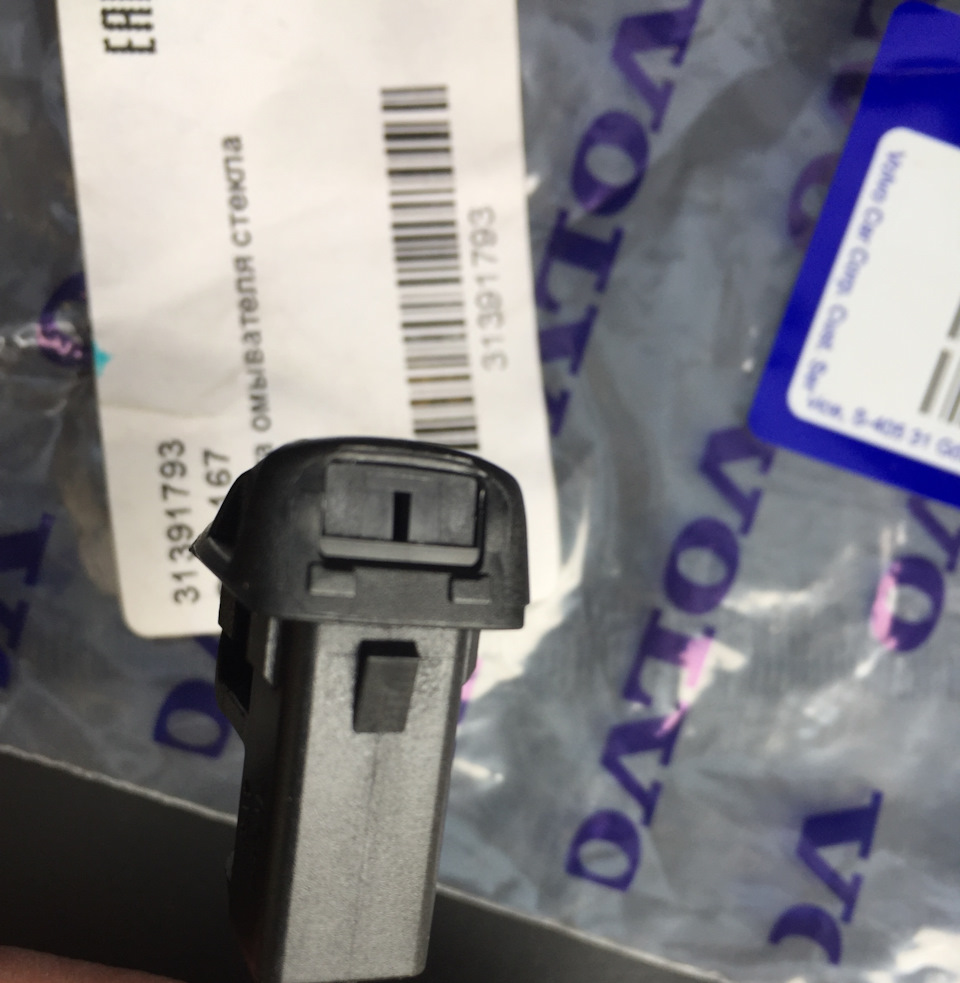

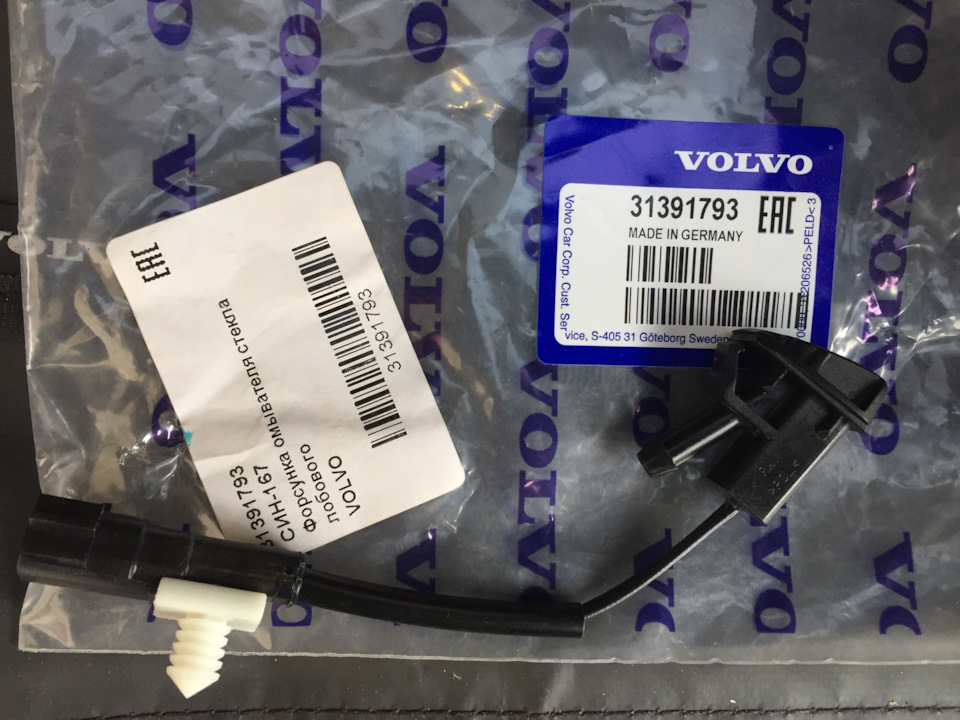

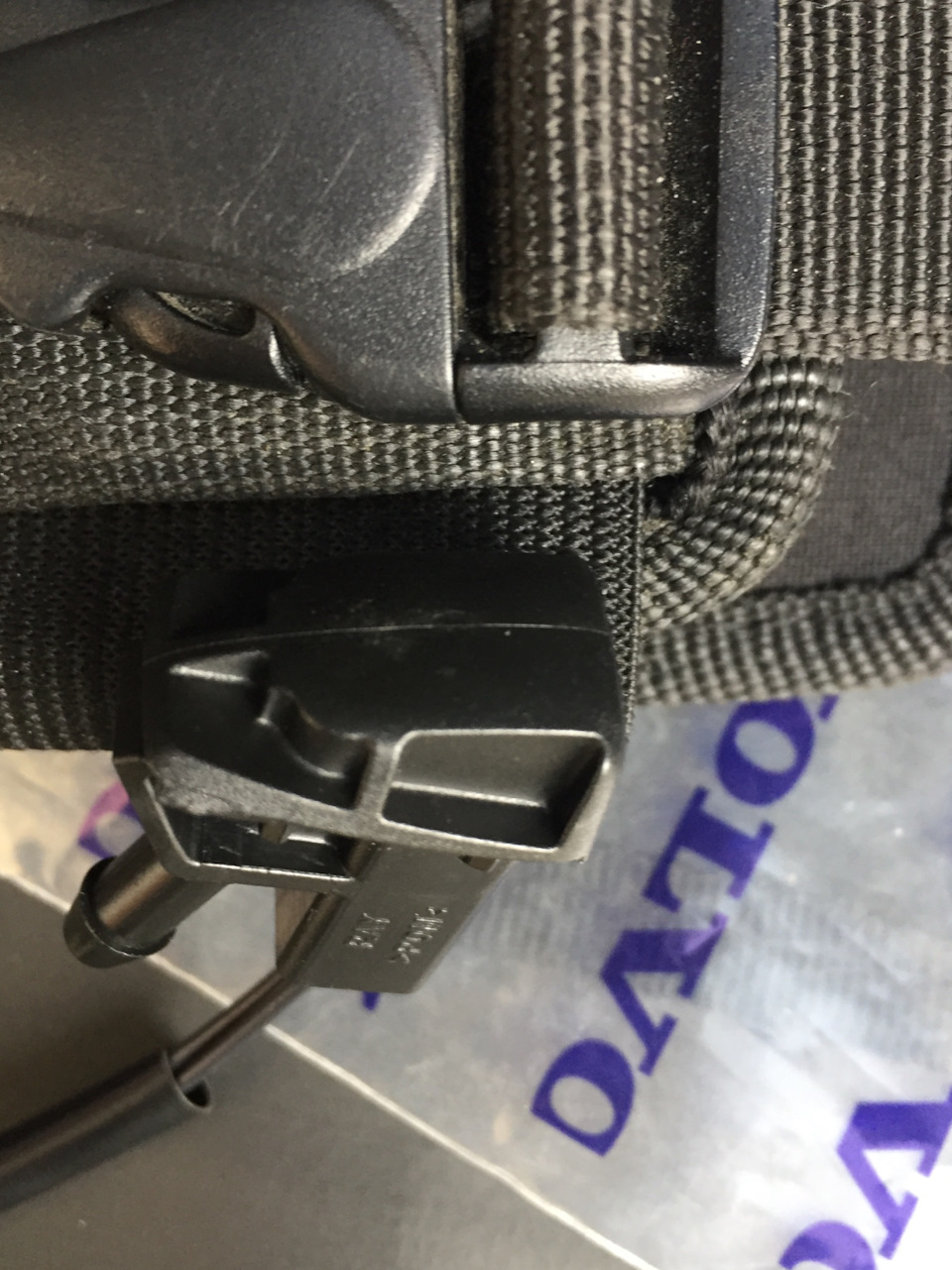

Меняем их на любезно предоставленные струйные 31391793 Volvo (привязки по бортам нет)
Далее.
Фото работы. Ракурс при съёмке постарался соблюсти параллельно горизонту, не под углом сверху- вниз. Никакого мошенства, всё по честному.

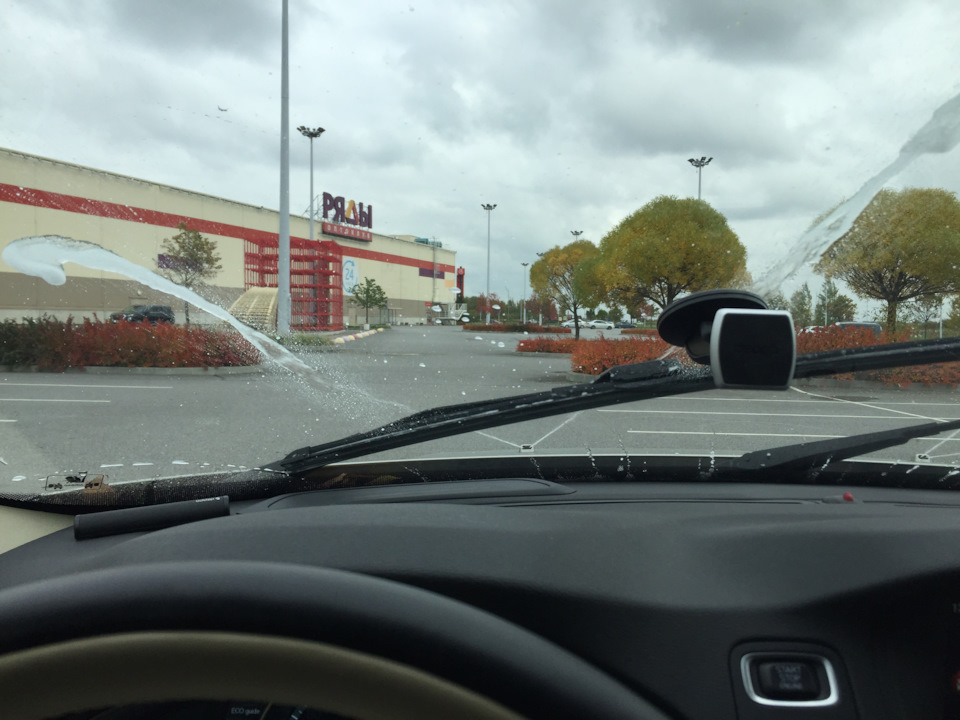

Струйные форсунки.
Фото правой не сохранилось. Сути не меняет- струя из левого жиклёра выше чем из правого, НО! вода достаёт и до правого верхнего угла лобового стекла
Веерные форсунки.
Правый верхний угол лобового стекла заливает энергичнее. Заливает и наружные боковые зеркала, и передние боковые стёкла, и крышу а/м
Веерные форсунки омывателя лобового стекла: преимущества и особенности
Как известно, от обзорности лобового (ветрового) стекла автомобиля напрямую комфорт и безопасность при езде на автомобиле. При этом важно понимать, что на обзорность оказывает влияние целый ряд факторов, начиная с погодных условий и заканчивая состоянием самого стекла, эффективностью работы стеклоочистителей и т.д. При этом качество очистки лобового стекла играет важную роль.
Основными элементами, которые очищают стекло, являются дворники. Однако это далеко не все. Важную функцию выполняет также омыватель лобового стекла, без которого дворники будут только размазывать по стеклу грязь и отложения. В свою очередь, хотя омыватель состоит из ряда деталей, конечный результат его работы сильно зависит от форсунок.
Как показывает практика, сегодня оптимальным вариантом являются веерные форсунки омывателя. На практике, такие форсунки имеют ряд положительных отличий по сравнению с другими аналогами. Далее мы рассмотрим, как устроена и работает веерная форсунка омывателя, а также как установить такие форсунки на машину своими руками.
Веерные форсунки омывателя: устройство, принцип работы, особенности
Начнем с того, что любые форсунки омывателя предназначены для того, чтобы распылить подаваемую на них из бачка жидкость омывателя на поверхность лобового стекла. Это необходимо для того, чтобы дворники могли эффективно удалять загрязнения, оставляя стекло чистым, без разводов, пропусков и т.д.
Идем далее. Обычные форсунки (струйные) подают жидкость по двум или трем каналам. Само собой, решение не самое лучшее. Если форсунка немного сбивается или загрязняется канал, распыл сильно ухудшается, жидкость не может в точно определенное место на стекле и т.д.
В свою очередь, веерные форсунки омывателя лобового стекла распыляют жидкость не струями, а в виде широкого фронта мелкодисперсной водяной пыли. Фактически, распыл происходит в виде мелких капель, которые быстро и обширно покрывают широкую зону стекла.
Начиная с преимуществ, можно выделить более равномерную подачу омывающей жидкости и распыл почти по всей площади стекла. В результате щетки стеклоочистителя лучше трут, так как первый взмах происходит по увлажненному, а не по сухому стеклу. Это позволяет не оставлять разводов, пропадает скрип при первом взмахе, стекло меньше царапается «на сухую».
Также водители выделяют, что на высокой скорости подача жидкости веерными форсунками приводит к тому, что все стекло покрывается водяной пылью и это ухудшает обзорность во время очистки стекла даже от незначительных загрязнений. Естественно, повышается риск ДТП и т.п.
Как выбрать веерные форсунки
В случае, когда нужна форсунка омывателя лобового стекла, можно пойти несколькими путями. Первый вариант заключается в подборе оригинального изделия для той или иной марки и модели автомобиля. Следует изучить информацию, есть ли такие форсунки на конкретной модели в виде опции или отдельной комплектации. Если это так, выбор очевиден.
Среди веерных форсунок, которые активно ставят автолюбители, можно выделить форсунки Volvo S80 (каталожный номер 30655605). Их монтируют на разные модели авто корейского, японского или европейского производства. Также можно обратить внимание на корейские форсунки Ssang Yong 7845009010. Это более дешевая копия все тех же веерных форсунок Вольво. Еще на многие авто подойдут веерные форсунки VW.
Установка веерных форсунок своими руками
Как показывает практика, монтаж веерных форсунок омывателя лобового стекла во время замены струйных аналогов не отличается сложностью в том случае, если для замены форсунки подобраны правильно.
Более того, часто избежать дополнительных доработок не удается, особенно если форсунки нужно отрегулировать по высоте. Дело в том, что на разных авто область распыла может меняться, что неизбежно требует корректировок.
Еще добавим, что веерные форсунки требуют наличия обратного клапана в системе омывателя. Если такого клапана нет, жидкость будет плохо распыляться, дворники будут тереть «на сухую». Коротко, клапан нужен, чтобы жидкость не стекала назад в бачок после того, как отключился насос стеклоочистителя. Еще клапан исключает попадание воздуха через форсунку в систему.
Само собой, если такого клапана нет (сам клапан является простым подпружиненным шариком), отверстие форсунки при отсутствии давления жидкости не будет закрыто со всеми вытекающими последствиями.
Кстати, можно обойтись и без обратного клапана, но тогда нужно, чтобы была реализована задержка начала движения дворников до момента, пока не начнется воды через форсунки. Другими словами, жидкость должна сначала успеть дойти по шлангам от бачка до форсунок. Причем это должно произойти раньше, чем сработают дворники.
Подготовив все необходимое, можно переходить к установке веерных форсунок. В комплекте для замены штатных распылителей должны быть:
Однако если веерные форсунки распыляют жидкость слишком низко или высоко, придется подкладывать уплотнитель-прокладку под заднюю или переднюю часть форсунки, тем самым поднимая или опуская распылитель.
Подведем итоги
Как видно, установка веерных форсунок является решением, которое не только улучшает обзорность и позволяет одерживать ветровое стекло в чистоте, но и дает возможность сэкономить. Дело в том, что многие автовладельцы отмечают, что такие форсунки расходуют заметно меньше стеклоочистителя по сравнению с обычными струйными аналогами.
Напоследок хотелось бы добавить, что только правильно подобранные щетки стеклоочистителя, а также сама система омывателя в комплексе с качественными форсунками позволяет получить чистое лобовое стекло в любых условиях. В свою очередь, именно веерные форсунки справляются со своими функциями заметно лучше других аналогов.
Веерные форсунки омывателя лобового стекла: описание, особенности
Из-за того, что на дорогах появляется все больше и больше машин, становится все важнее соблюдать все правила дорожного движения. Однако не только они отвечают за безопасность передвижения. Хороший обзор играет одну из ключевых ролей в обеспечении безопасного передвижения водителя на его авто. Именно поэтому выбор веерных форсунок или форсунок другого типа очень важен.
Что представляют собой омыватели стекла?
На сегодняшний день многие производители автомобилей стали устанавливать на свои машины форсунки именно такого типа. Все дело в том, что с их помощью можно подавать жидкость для омывания стекла не одной или двумя мощными струями, а целым градом капель. Основное отличие веерных форсунок заключается именно в том, что они способны покрыть большую площадь лобового стекла за раз.
Вам будет интересно: Русский готический шрифт в Microsoft Word
В настоящее время и большинство водителей также стали считать, что эти модели справляются со своей задачей гораздо лучше, чем струйный тип.Очень популярными считаются модели, которые производит компания Volvo. Однако изготовлением веерных форсунок занимается и такой концерн, как Toyota, к примеру.
Тип детали
Вам будет интересно: Все модели «Тойоты»: обзор
Что касается струйных, то это детали, которые выполнены в виде полого цилиндра. Снизу у этого приспособления имеется штуцер, при помощи которого и происходит присоединение форсунки к шлангу, подающему жидкость для омывания. Сверху у детали имеется распылитель, который позволяет настроить силу струи ручным способом.
Если говорить о веерных форсунках, то их основе отличие кроется в конструкции, так как любая деталь этой категории имеет минимум 3 распылителя, а чаще всего еще больше. Кроме того, из-за большого количества отверстий, приходится уменьшать диаметр каждого из них, а потому жидкость будет подаваться под большим давлением, что обеспечит хорошее покрытие даже самого верха стекла.
Струйный тип на сегодняшний день встречается только на достаточно старых автомобилях, а также на тех, которые все еще собираются по старой технологии. Иномарки, а также новые авто, которые были выпущены в последнее время, имеют веерные форсунки омывателя.
Вам будет интересно: Программа для моделирования SketchUp: модели, описание, особенности и отзывы
Плюсы и минусы
Несмотря на то, что конструкция считается новой и обладает рядом серьезных преимуществ, особенно перед старыми форсунками, она также не лишена и недостатков. Плюсы:
Следует отметить пару отрицательных сторон:
Выбор деталей
Конечно же, лучше всего выбирать такие элементы конкретно под собственный автомобиль. Лучше всего приобрести форсунки от того же производителя, который сделал и саму машину. Но это не исключает возможность установки, к примеру, форсунок заграничного производства на отечественный автомобиль. Вся сложность будет заключаться лишь в процессе их установки.
Стоит отметить, что имеются и универсальные омыватели. Веерные форсунки с таким номером, как 30655605 и 7845009010 считаются таковыми. Они подходят на большинство моделей машин и в плане установки достаточно просты. данные модели можно без труда найти в каталогах таких производителей, как Volvo и Ssang Yong. Разница между этими двумя моделями состоит лишь в том, что корейская будет стоить примерно в два раза дешевле. Конструкция веерных форсунок омывателя лобового стекла шведских и корейских изготовителей ничем не отличается, и их можно устанавливать на множество автомобилей других марок.
Как упоминалось ранее, концерн Toyota также предлагает форсунки собственного производства, и они являются универсальными. Найти их можно под номером 85381-АА042. Однако здесь есть небольшой нюанс, который всплывает при покупке. При заказе они присылаются по 1 штуке, а потому нужно уточнять количество сразу или же делать одинаковый заказ дважды, если необходима пара.
Замена форсунок
Особенностью форсунок является то, что их вполне можно заменить самостоятельно. К тому же процесс замены идентичен, вне зависимости от марки автомобиля. Но прежде чем приступить к работе, необходимо сразу подготовить шланг, по которому будет поступать омывающая жидкость. Для этих целей отлично подходит трубка, использующаяся в аквариумах.
Инструкция по замене деталей
После того как будет подготовлен специальный шланг, можно приступать к замене:
Стоит добавить, что при смене веерных форсунок для «Шевроле», к примеру, или любой другой модели автомобиля, может потребоваться покупка обратного клапана. Он не допустит отката жидкости, что исключит такой недостаток, как запуск дворников до того, как будет выпущена жидкость. Кроме того, после установки возможно, что распыление будет происходить со смещением в какую-либо сторону, слишком сильно вниз или вверх и т. д. В этом случае нужно просто отрегулировать положение детали.
Регулировка приспособления
Для того чтобы успешно отрегулировать такое приспособление, нужно знать одну простую вещь. Они представляют собой шар, который свободно вращается на пластмассовой основе. К тому же для такой работы не потребуется никакого специального оборудования или навыков, будет достаточно иголки или булавки.
Для начала нужно вставить булавку или же иголку в форсунку и начать поворачивать ее в том направлении, в котором это необходимо. Если жидкость подается, к примеру, слишком низко, то необходимо повернуть форсунку вверх. Кроме того, при помощи этого же приспособления можно и исправить дефект, который заключается в том, что распыление может быть слишком сильным. К примеру, если это иномарка, то крайнее отверстие лучше направить вниз, так как оно будет бить на середину стекла. Следующее отверстие направляется в центральную часть стекла, а центральное отверстие лучше всего направить вверх. Таким образом удастся исправить сильное напыление в каком-либо одном месте.
Чистка форсунок
Вывод
Во-первых, веерные форсунки в любом случае будут лучше, чем струйные. Во-вторых, после смены заводских деталей на покупные, необходимо убедиться в их правильной работе и при необходимости настроить. Для стабильного функционирования их необходимо периодически промывать, чтобы отверстия не забивались.
