Новый миниатюрный ультразвуковой дефектоскоп Velograph II предназначен для контроля изделий прямыми преобразователями от 4 до 300 мм, наклонными с углом ввода 65 и 70 градусов от 3 до 40 мм.
Является полноценным двухканальным дефектоскопом с диапазоном усиления в 85 дБ, 4 стробами с автоматической сигнализацией, ВРЧ до 8 точек, возможностью построения кривой АРК (до 256 точек) и запоминанием до 200 настроек.
Внесён в Государственный реестр средств измерений под номером 68124-17.
Состоит из электронного блока и КПК, соединяющихся по беспроводному bluetooth-соединению. Из особенностей — миниатюрность (электронный блок, весящий 165 грамм можно держать в кармане и вообще на него не смотреть, в руках только 7-дюймовый планшет) — планшет можно заказать больше или меньше по размерам (возможна работа на android-планшете/смартфоне с диагональю 4.6 дюйма и более) — настройки (как сохранённые, так и текущая) запоминаются в электронном блоке, поэтому есть возможность переподключиться другим планшетом и продолжить контроль без всяких перенастроек — индивидуальные параметры для каждого из двух усилителей и генераторов в каждой настройке — все параметры регулируются как с помощью «ползунка» в левой части экрана, так и непосредственным вводом; стробы и точки кривых можно перетаскивать по развёртке — есть функция огибающей и функция «заморозки». При «заморозке» доступно сохранения результата контроля — результат сохраняется в виде изображения в формате PNG, дополнительных программ для просмотра/распечатки не требуется
Новый миниатюрный ультразвуковой дефектоскоп Velograph II предназначен для контроля изделий прямыми преобразователями от 4 до 300 мм, наклонными с углом ввода 65 и 70 градусов от 3 до 40 мм.
Является полноценным двухканальным дефектоскопом с диапазоном усиления в 85 дБ, 4 стробами с автоматической сигнализацией, ВРЧ до 8 точек, возможностью построения кривой АРК (до 256 точек) и запоминанием до 200 настроек.
Внесён в Государственный реестр средств измерений под номером 68124-17.
Состоит из электронного блока и КПК, соединяющихся по беспроводному bluetooth-соединению. Из особенностей — миниатюрность (электронный блок, весящий 165 грамм можно держать в кармане и вообще на него не смотреть, в руках только 7-дюймовый планшет) — планшет можно заказать больше или меньше по размерам (возможна работа на android-планшете/смартфоне с диагональю 4.6 дюйма и более) — настройки (как сохранённые, так и текущая) запоминаются в электронном блоке, поэтому есть возможность переподключиться другим планшетом и продолжить контроль без всяких перенастроек — индивидуальные параметры для каждого из двух усилителей и генераторов в каждой настройке — все параметры регулируются как с помощью «ползунка» в левой части экрана, так и непосредственным вводом; стробы и точки кривых можно перетаскивать по развёртке — есть функция огибающей и функция «заморозки». При «заморозке» доступно сохранения результата контроля — результат сохраняется в виде изображения в формате PNG, дополнительных программ для просмотра/распечатки не требуется
Принцип действия дефектоскопов основан на возбуждении ультразвуковых колебаний (УЗК) в материале контролируемого объекта и приеме ультразвуковых колебаний, отраженных от дефектов и границ материалов.
Дефектоскоп представляет собой карманный переносной компьютер (КПК), электронный блок и пьезоэлектрические преобразователи (ПЭП). КПК и электронный блок связаны между собой с помощью беспроводной сети технологии Bluetooth.

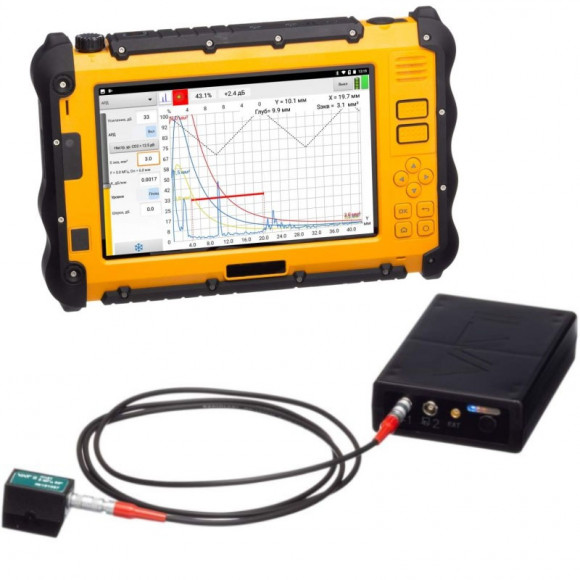

Общий вид дефектоскопов представлен на рисунке 1.
Программное обеспечение
На КПК устанавливается программное обеспечение (ПО) «Velograph_II», которое выполняет следующие основные функции:
— управление аппаратными ресурсами;
— хранение всех результатов измерений;
— отображение развертки типа А в режиме реального времени;
— отображение результатов в виде пересчетных значений по заранее предустановленным параметрам
— формирования отчета по результатам контроля.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Идентификационные признаки ПО дефектоскопов соответствуют данным, приведенным в таблице 1.
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Технические характеристики
Диапазон измерений временных интервалов, мкс
Пределы допускаемой абсолютной погрешности измерений временных интервалов, мкс
Диапазон измерений глубины залегания дефектов и толщины изделия (по стали) прямым ПЭП*, мм
Пределы допускаемой абсолютной погрешности измерений глубины залегания дефектов и толщины изделия (по стали) прямым ПЭП, мм
Диапазон измерений координат дефектов* (глубины залегания дефекта по стали) с наклонным преобразователем, мм: для ПЭП с номинальным значением угла ввода 65° для ПЭП с номинальным значением угла ввода 70°
от 3 до 40 от 3 до 40
Диапазон измерений координат дефектов* (проекция длины пути по
стали) с наклонным преобразователем, мм:
для ПЭП с номинальным значением угла ввода 65°
для ПЭП с номинальным значением угла ввода 70°
от 7 до 100 от 7 до 100
Пределы допускаемой абсолютной погрешности измерений координат дефектов для стали наклонным преобразователем, мм:
— проекция длины пути
Диапазон установки коэффициента общего усиления, дБ
Отклонение установки коэффициента общего усиления, дБ
Количество ультразвуковых каналов, шт.
Диапазон рабочих частот, МГц
Диапазон установки скорости звука в материале, м/с
Г абаритные размеры электронного блока (длина х ширина х высота), мм
Масса электронного блока с элементами питания, г, не более
Номинальная потребляемая мощность дефектоскопа, В-А
Установленный срок службы, лет
— температура окружающего воздуха, °С
— относительная влажность воздуха при температуре +35°С, %, не более
Знак утверждения типа
наносится на панель блока электронного дефектоскопа, рядом с заводским номером (Рисунок 2), методом гравировки или печатным методом, а также на титульный лист руководства по эксплуатации методом печати.

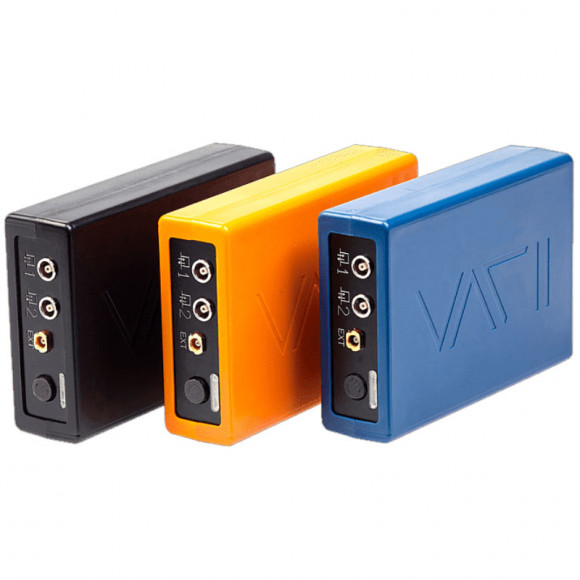

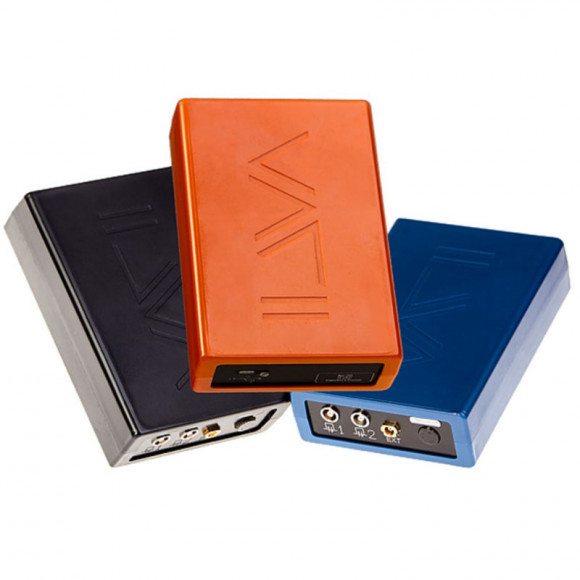

Электронный блок дефектоскопа
КПК с зарядным устройством и установленной программой Velograph II
Зарядное устройство электронного блока
Кабель LEMO-LEMO двойной 1,2 м
Руководство по эксплуатации
Поверка
осуществляется по документу МП 006.Д4-17 «ГСИ. Дефектоскопы ультразвуковые «Velograph II». Методика поверки», утвержденному ФГУП «ВНИИОФИ» 14 февраля 2017 г.
Основные средства поверки:
1 Генератор сигналов произвольной формы AFG 33120А (рег. № 26209-03);
Ультразвуковой дефектоскоп Velograph II от 94 500 руб.
Управлять так же просто, как смартфоном Самый доступный прибор из официального списка Velograph II внесен в государственный реестр средств измерений, свидетельство СИ №68124-17
Дефектоскоп, с которым просто, как со смартфоном
Ультразвуковой дефектоскоп Velograph II компактный прибор с экраном в виде планшета или смартфона. Основные схемы контроля и толщинометрии: металлических и полиэтиленовых трубопроводов, сварных соединений из металла и полиэтилена. Серьёзный прибор, которым пользоваться так же просто, как смартфоном!
Все настройки одной рукой — быстро и интуитивно понятно. Между вами и экраном нет кабелей. Ничто не мешает комфортно выполнять работу, где бы вы ни находились. На высоте, в сложных погодных условиях, при высоком морозе. Быстро заряжается и в два раза дольше держит заряд. Думайте о контроле, а не о дефектоскопе!
Преимущества Velograph II
Контролируемые материалы
Низкоуглеродистые и низколегированные стали
Титан, алюминий и их сплавы
Velograph II предназначен для:
Поиска мест коррозии, трещин, расслоений и т.д.
Контроля качества сварных соединений
Контроля качества основного металла (проката, поковок, отливок и т.д.)
Измерения толщины изделия
Область применения
Контроля качества сварных соединений
Оборудование нефтехимической промышленности
Оборудование оборонных предприятий
Системы газоснабжения и газораспределения
Оборудование нефтяной и газовой промышленности
Оборудование космической и авиапромышленной отрасли
Ультразвуковой дефектоскоп Velograph II с экраном в виде смартфона или планшета
Пользоваться так же просто, как смартфоном. Работайте всегда с комфортом!
Дефектоскоп нужен для лицензии или аттестации специалистов?
Самый доступный дефектоскоп
Вы специалист Лаборатории Неразрушающего Контроля?
Пользоваться так же легко, как смартфоном!
Внедряете ультразвуковой контроль на производстве?
Ультразвуковой дефектоскоп Velograph II компактный прибор с экраном в виде планшета или смартфона.
Основные схемы контроля и толщинометрии: металлических и полиэтиленовых трубопроводов, сварных соединений из металла и полиэтилена.
Серьёзный прибор, которым пользоваться так же просто, как смартфоном!
Все настройки одной рукой — быстро и интуитивно понятно. Между вами и экраном нет кабелей. Ничто не мешает комфортно выполнять работу, где бы вы ни находились. На высоте, в сложных погодных условиях, при высоком морозе.
Быстро заряжается и в два раза дольше держит заряд. Думайте о контроле, а не о дефектоскопе!
