Вентилятор на впуск авто
Куллер в воздушный фильтр?
Нашёл небольшую статейку на просторах интернета, как думаете схема рабочая?
Как увеличить мощность автомобиля с карбюраторным двигателем (ВАЗ 01-09 к)
Отечественный автопром к сожалению не отличается большим количеством лошадиных сил, поэтому в этой инструкции я расскажу, как немного “прокачать” наши “тазики” ))).
Уровень сложности: Несложно
Что вам понадобится:
автомобиль отечественного производствакарбюраторкомпьютерный куллертоненькие проводаножпассатижиизолентадрельсверло на 7-9клемма «мама » «папа «
Открываем капот, снимаем крышку воздухозаборника и вытаскиваем воздушный фильтр. Откручиваем четыре болтика с основания воздухозаборника, который крепится к карбюратору. Все оставляем и переходим к работе с крышкой воздухозаборника – кладем ее на какую-нибудь деревянную поверхность, например, фанеру или широкую доску и в круговой раковине крышки просверливаем отверстия – в шахматном порядке, (но можно и в хаотичном), в два ряда, на расстоянии около 7-10 сантиметров друг от друга. Это позволит воздухозаборнику поглощать больше воздуха, чем поглощает его сопло. Откладываем крышку в сторону.
Дальше берем сам кулер, который обязательно должен быть не менее 12 вольт. Чем мощнее кулер, тем больше мощности он даст двигателю. На кулере есть ушки с отверстиями на обеих сторонах, так вот с одной из сторон срезаем эти ушки. Далее теми болтами, которые вы открутили от основания воздухозаборника, прикручиваем кулер таким образом, чтобы когда он работал он вдувал воздух в карбюратор, а не вытягивал из него. После того, как прикрутили кулер, начинаем работать с проводами. ВНИМАНИЕ СОБЛЮДАЙТЕ ПОЛЯРНОСТЬ!Зачищаем проводки кулера, берем клемму без разницы какую и соединяем с проводками, готово. Далее берем те провода, которые вы приготовили, зачищаем их с обеих сторон, запоминаем где плюс, где минус, ставим вторую оставшуюся клемму, другой конец провода подсоединяем к замку зажигания.Если все подсоединили, то пробуйте запускать двигатель. Вы сразу, после поворота ключа, услышите незначительный гул, это куллер, запустите двигатель и заметите, что двигатель будет работать немного громче, как на подсосе, но вы не пугайтесь, просто чуть под настройте холостой ход в меньшую степень. Все готово, теперь собираем обратно, как было. Садитесь за руль пробуйте как обычно тронутся, и вы приятно удивитесь))))
Таким образом мы получили достойную прибавку к мощности авто)))), если вас волнует изменится ли расход топлива, то я отвечу – да изменится грамм на 200-500 в зависимости от мощности кулера но это и не заметно будет, больше в-принципе мне рассказать нечего про эту задумку, остается только наслаждаться))) (замена куллера очень проста как вы видите)
Улучшение впуска ЧАСТЬ 6 или электротурбина за 4628 рублей
То о чём я вам расскажу сегодня, является одним из лучших улучшений по соотношению цена/полученный результат, которое только можно себе позволить. Данным улучшением является установка во впуск промышленного канального вентилятора.
В предыдущих сериях мы занимались тем, что убирали сопротивление на впуске в виде слишком большого кол-ва с труб, с огромным кол-вом поворотов и даже некоторых преград, в виде всяких там крыльчаток. Некоторые трубы мы расширили (по крайней мере я точно расширил свои😀) с той же целью.
После всех этих мероприятий, машинка конечно поехала гораздо веселей, но как говорится — «нет предела совершенству». И чем глубже я влезаю в процессы улучшения и тюнинга тем больше убеждаюсь в правильности и незыблеммости этой мысли.
Больше всего на свете, меня бесит то, что крузак тупит с низов, пока не выйдет на буст. Происходит это потому что у нас стоят не такие хорошие турбинки как, к примеру, на дизельных Мерсах. Нашим турбинам требуется гораздо больше энергии и сил для того чтобы выйти на буст, после которого и начинается всё веселье.
Так вот, для того чтобы это исправить, мало убрать сопротивление на впуске. Надо ещё и помочь воздуху быстрее добраться до компрессорной части наших турбинок, подтолкнув его туда. А в идеале даже держать турбины постоянно на небольшом бусте, чтобы к моменту нажатия на педаль газа им было гораздо проще раскрутиться. Вот тут то в игру и вступает устройство под названием «промышленный канальный вентилятор». Канальным он называется от того что вставляется между труб, а это как раз именно то, что нам и надо, так как вставляем мы его в разрез между фильтром и трубой идущей к компрессорной части турбин.

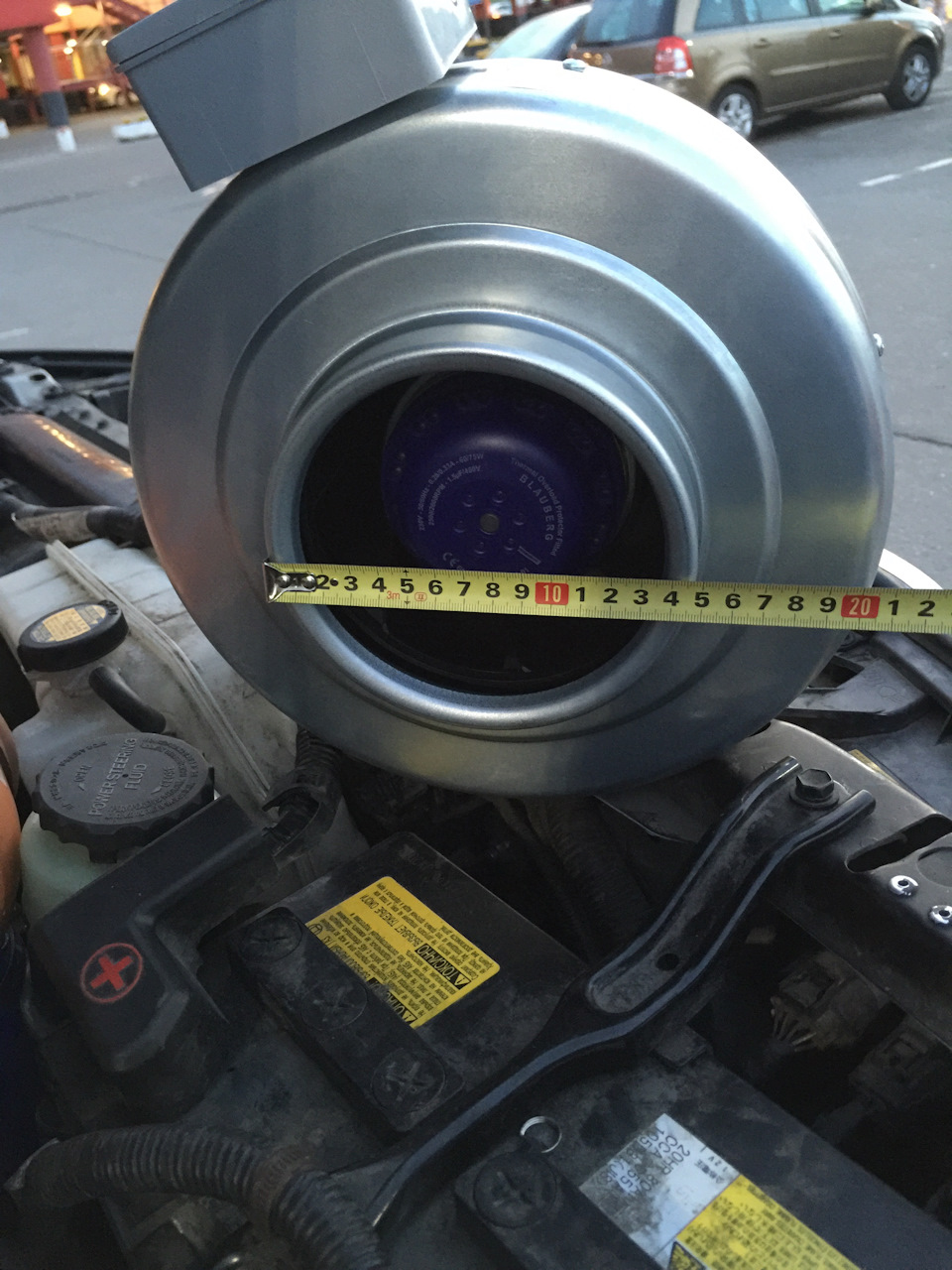

В своём опыте, я использовал вентилятор производительностью 420 м3 в час и диаметром отверстия 150 мм. Купил я его в «Леруа Мерлен» за 4628 рублей. Так как вентилятор этот использует 220 вольт, то для его работы нам понадобится так называемый инвертор, который преобразует наши 12 вольт в необходимые нам 220 вольт. Инвертор на 300 ватт обошёлся ещё в 4400 рублей. Работа электрика обошлась в 3000 рублей, а материалы ещё в 1000 рублей примерно. Итого, всё это дело под ключ обошлось мне в 13000 рублей.
Что я получил в результате? Машина теперь подрывается с низов ЕЩЁ ЛУЧШЕ! От турбо ямы уже практически не осталось и следа (хотя есть ещё над чем поработать). На средних оборотах также отмечаются положительные изменения. Никаких затупов и пауз. Малейшее нажатие на газ приводит к немедленной реакции двигателя. Маневрировать в потоке стало ещё легче. На верхах пока не могу сказать какие изменения так как езжу со снятым мафом а из-за этого горит чек и скорость не переключается выше 3-й ступени, поэтому нет возможности разогнаться. Но думаю тоже будет прирост всех показателей. Так же уверен, что с данным апгрейдом, по всем законам физики, должен упасть расход (если не гонять конечно).
По сути, то что я установил, является ни чем иным как электрической турбиной. Пусть и с немного более простым принципом работы, но зато и гораздо дешевле аналогов.
Работает он кстати очень тихо — горааааздо тише вентиляторов, которые у меня стоят на интеркулере. Энергии потребляет тоже немного: всего 75 ватт. Я в электрике ни капли не спец, но столько же у нас вроде фары потребляют. Включается-выключается он у меня отдельной кнопочкой, так же как и вентиляторы на интеркулере.
Вот на видео первый тестовый пуск.
В общем апгрейд однозначно стоящий! Но теперь я хочу большего. И следующей ступенью будет установка вентилятора с производительностью как минимум 1000 кубов в час. Может вместо этого. А может установлю дополнительно к этому ещё один. И тогда у меня самый мощный вентилятор будет надувать менее мощный, а тот уже будет дуть в турбины. Хотя, как бы менее мощный, не стал таким образом рестриктером на пути более мощного.
P.S. А вот видео, которое мне понравилось и очень доступно объясняет почему даже МАЛЕЙШЕЕ улучшение впуска в виде удалённой крыльчатки на входе в короб с фильтром даёт отличные и ощутимые результаты в виде улучшенной динамики разгона, упавшего расхода топлива, уменьшенной турбо ямы и т.д.
Это видео настолько же простое насколько всё гениальное просто. Хотя даже для меня, признаюсь, оно стало своего рода откровением, так как я понятия не имел что двигатель так сильно всасывает воздух. На этом коротком видео, можно доступно и воочию увидеть НАСКОЛЬКО ВЕЛИКА И ВАЖНА потребность дигателя в воздухе. На этом видео я всего лишь завёл двигатель с уже установленным вентилятором на впуске. При этом я вентилятор НЕ ВКЛЮЧАЛ. После того как я завёл двигатель, его моментально начал вращать входящий поток воздуха, который начал засасывать двигатель. Даже на холостых оборотах тяжёлая крыльчатка вентилятора начала сразу же вращаться. А уж когда я поддал газу она просто начала неистово вращаться. А теперь просто вспомним на момент, сколько в крузаке метров узких труб с изогнутостями, поворотами и разворотами вплоть до 180 градусов, перепадами высот и крыльчатками на входе, воздуху нужно пройти, чтобы наконец попасть в камеру сгорания (а ещё не забываем про фильтр и интеркулер). Вспомнили? А теперь представьте сколько энергии тратится двигателем на всасывание этого воздуха через весь этот лабиринт труб. Нажеюсь не нужно объяснять, что потерянная энергия = потерянным лошадиным силам и моменту.
Думаю это видео, вполне можно демонстрировать некоторым особо упоротым дурачкам (привет Артурчик!), которые утверждали, цитирую: «вся прибавка мощности лишь в твоём больном воображении». Хотя для таких «уникомов» и это не будет доказательством, так как проблема не в количестве доказательств (я предоставил их уже вагон с тележкой), а вероятно в отсутствии серого вещества.
Впуск и выпуск (как повысить мощность малой кровью)
Сразу хочу сказать, что это не инструкция по повышению мощности, а лишь мои мысли откуда по крошкам можно получить дополнительную мощность. Сами понимаете – чудес не бывает.
Общий смысл в том, чтобы повысить наполняемость цилиндров воздухом. Наполняемость современных двигателей порядка 80-85%, т.е. получается на Спектре двигатель работает на 80% от теоретической мощности. Равносильно тому, что у нас стоял бы двигатель 1,3л со 100% наполняемостью.
Потери в воздухозаборнике составляют до 0,07bar. Это равно примерно 7% мощности. Т.е. если убрать воздухозаборник, то можно получить до +7% к мощности.
2) Далее идет воздушный фильтр.
Но на нем потери минимальны. При стандартных характеристиках установка “нулевика” не даст ничего.
Тут я имею ввиду не то, что все привыкли понимать под ресивером (объем между дроссельной заслонкой и впускным коллектором). Тут ресивер это объем над фильтром (между фильтром и дроссельной заслонкой). Возможно обращали внимание при замене фильтра, что он имеет определенный объем. Этот объем сделали не просто так. Он оказывает влияние в переходных режимах на средних и высоких оборотах.
Например, двигаетесь вы на 5й передаче и 3000 об/мин, и резко нажимаете «газ». Тут двигатель начинает реветь, а ускорение начинает ощущаться только через пару секунд (наверное, обращали внимание). Или каждый раз при переходе на повышенную передачу двигатель как бы подтупливает.
Для сведения время этой тупки к минимуму, необходимо чтобы этот объем был в идеале в 10раз больше рабочего объема двигателя. На Спектре получается 16л, а у нас от силы литра 3.
В общем мощности это не прибавит, но отзывчивости добавит.
4) Впускной патрубок.
Мало того, что он гофрированный, так еще имеет изгибы 90гр. Каждый изгиб 90гр – это потеря 1% воздушного заряда. Выход тут в использовании прямых труб и более плавных изгибов, например, замена 90гр изгиба на 2 по 45гр.
5) Дроссельная заслонка.
Здесь потери составляют до 0,03bar (т.е. 3% к мощности). Эти потери, собственно, из-за самой конструкции заслонки. От них не избавиться. Но могу сказать, что диаметра 55мм хватит до 150лс, 60 мм до 200лс. У Спектры где-то в этом интервале (как выяснил позже всего 50мм).
6) Впускной ресивер.
Его я касаться здесь не буду, т.к. это уже более серьезная доработка. Но тут хочу отметить такой момент:
Если объем равен 60% рабочего объема – моментальная реакция на «газ», меньше мощность;
Если 150% – хуже реакция, больше мощность.
Это 2 наилучших соотношения объемов ресиверов по отношению к рабочему объему. Получены опытным путем.
Следующие пункты не относятся к конструкции впуска.
Если понизить температуру на впуске на 20грС, то это даст до 5% к мощности. Например, температура впуска стандартного двигателя порядка 65грС. (все, я думаю, слышали про холодный впуск – cold air intake).
Замечали, как херово тянет движок в жару? Плюс с меньшей температурой на впуске, меньше возможность детонации.
Это хоть и не относится к впуску/выпуску, но имеет значение при повышении мощности. Их установка даст до 2% к мощности. Плюс обладают рядом преимуществ: им необходим меньший ток для искры, больше срок службы и меньше температура свечи, опять же меньше возможность детонации.
9) Выпускной коллектор.
Тут сказать в 2х словах очень сложно. Но общий смысл в том, что паук и прямоток имеют значение, если они правильно рассчитаны. Это не просто понты или звук. Противодавление на выпуске стандартной выпускной системы составляет до 0,07bar. Можно, конечно, его снизить до 0bar, путем выпуска газов после паука сразу в атмосферу. Но можно сойти с ума, если ездить на таком авто, да и люди вас не поймут.
Наиболее гуманный будет установка прямоточной системы, в ней противодавление ниже в 1,5-2 раза.
При конструировании паук нужно учитывать ряд параметров. Но мы учтем лишь часть моментов:
#схема 4-1 всегда лучше 4-2-1
#если не знаете диаметр трубы, то лучше выбрать меньший
#объем первичной трубы каждого цилиндра должен быть равен 1,8-2,5 рабочего объема цилиндра (на спектре около 400см2, при d=38мм, L должна быть 63-88см)
#чем короче труба, тем на более высоких оборотах она даст эффект.
Паук улучшает продувку цилиндров в момент перекрытия клапанов. А, следовательно, чем больше он вытянет отработавших газов, тем больше войдет свежего заряда и тем выше будет мощность.
Воздухозаборник, т.е. его отсутствие (до 7%)+холодный впуск (до 5%) + иридиевые свечи (до 2%) + другие патрубки (до 1%) = до 15% и это не считая выпуска.
Еще хотел бы затронуть пару интересных фактов:
1)Двигатель убивают 2 вещи: высокие обороты и детонация
2)Давление наддува в 1bar (это до 100% к мощности) дает нагрузку на двигатель всего 20%
Зато увеличение оборотов в 2 раза, увеличивает нагрузку в 4 раза. Т.е. если мы увеличим обороты максимальной мощности с 6000 об/мин до 7000 об/мин, то нагрузка увеличится на 36%.
Это я к тому, что атмо не надежнее турбо. Лучше(безопаснее) увеличить мощность наддувом при тех же оборотах, чем увеличение оборотов за счет широких распредвалов с большим подъемом.
Но это чисто мое мнение.
Так то еще много чего хотел сказать, но не хочу загружать никого:)
Часть этих пунктов я хочу попробовать воплотить – посмотрим, что получится 🙂
Мой же пост, но с активными обсуждениями в группах:
Регулятор воздушного потока (завихритель воздуха)
Обрабатываем банку от грязевых отложений (растворитель 646-647)
Размечаем по корпусу банки линию на расстоянии от края 25 мм
Теперь нужно разметить под nn-ое количество лепестков… желательно 9-12 шириной около 20 мм каждый… Начинаем размечать от линии спайки банки…
У меня получилось 12 целых с хвостиком (все равно после разреза банки по линии спайки, нам придется вставлять это устройство внутрь воздушного патрубка, сжимая его по диаметру…
Теперь аккуратно разрезаем ножницами нашу конструкцию по линиям на расстояние 25 мм
Нарезанные лепестки нужно согнуть по диагонали (только с одного края надреза).
Теперь разрезаем наше изделие по линии шва…
Загнав зубец за зубец получаем диаметр порядка 65 мм (лишнее в процессе подгонки можно обрезать).
Т.н. «завихритель» изготовлен. Остается вставить его или в патрубок или перед дроссельной заслонкой…
Патрубок приходится снимать с двух сторон, благо снимается он легко… Освобождаем два хомута.
«Завихритель» в патрубок не вставляется — мешают его изгибы, поэтому вставляем его непосредственно перед дроссельной заслонкой. Он получился великоват и приходится отрезать от края полоску шириной около 25 мм, и два «зуба», после чего он был успешно установлен на «свое» место…
Крепим воздушный патрубок на свое место… Готово.
Я не особенно преследовал какие-то цели увеличения мощности двигателя или уменьшения расхода топлива. Просто решил проверить то, о чем говорят. Особенных замеров с показателями не делал, поезжу — посмотрю…
В любой момент «завихритель» можно убрать или доработать его.
Что понадобилось для работы:
— пустая консервная банка
— ножницы
— линейка
— фломастер
— плоскогубцы с длинными губками
— растворитель.
Потраченное время (с перекурами, кофе) порядка двух часов.
Затраты — 0 руб.
Всем добра и ровных дорог…
Комментарии 33
Всем привет. Немного дёгтя внесу в данную тему. Завихритель, в данном случае работать не будет, так как смесь готовится не. Перед дросельной заслонкой, а не посредственно в канале коллектора, на каждый цилиндр отдельно ( для инжектора) и в коллекторе не зависимо от цилиндра для карбюратор. Завихритель будет работать на турбине, если стоит перед турбиной и то, только для облегчения работы турбины, при условии, что поток воздуха будет направлен в направлении вращения турбины. В карбюраторе, будет работать, если стоит между карбюратором и коллектором, для лучшей подготовки смеси, так как длина канала коллектора разная для каждого цилиндра ( так же можно заморочится, изготовить и установить псевдотурбинку, с двумя вентиляторами с вращением каждого в разные стороны) — для карба.
Значит, все таки есть толк от этой погремухи 🙂
Я ставил в 90е года на классику под карбюратор. Тогда кооперативы делали. Машина стала огонь! Появилась тяга. Перестали звенеть пальцы на бензине А72
Сейчас у нас а95, а едет также)) чудо маркетинга))
Добрый день, ну что изменения есть, время прошло. Тоже себе поставил, не могу понять, расход вроде не изменился
Выше писал, что уменьшение расхода заметно, если езда город-загород… По городскому вообще не понятно. Стиль езды не изменился — качество топлива что-ли хромает…
Это хуня работает, на Лексус новых в коробе воздушного перед патрубком уже стоит.
Электрический наддув для авто на Arduino: миф или все возможно?
Начать свое повествование хочу с цитаты: «автомобиль — не роскошь, а средство передвижения». И действительно, на дорогах нашей страны с каждым годом автомобилей становится все больше, их поколения сменяются поколениями, модели моделями. В данном разнообразии очень легко запутаться, а вот выделиться из общего потока наоборот становится все сложнее и сложнее.
В данной статье я хочу рассказать о своих мыслях на тему изменения внутреннего облика автомобиля, а поможет мне в этом, как и во многом другом — микроэлектроника, в лице всем известного контроллера Arduino.
Итак, за время своего водительского стажа (порядка 8 лет) я успел испробовать на себе немалое число моделей автомобилей, находившихся либо в моей личной собственности, либо во владении родственников или друзей: ВАЗ 2109, 21099, 2112, Honda Accord, Honda Civic, Volkswagen Jetta, Mitsubishi Lancer X, Skoda Oktavia, BMW E34 и многие другие. Из всех авто, пожалуй, наиболее сильно мне запомнилась Honda Accord 1993 года выпуска, с замененным на неродной 200-сильный легендарный двигатель H22A, находящаяся в данной конфигурации в моем владении 2 долгих года. Что мне в ней нравилось — её характер, мотор с легкостью раскручивался до 7500 оборотов и обладал выраженным подхватом ровно с 4000 оборотов. Однако низов на нем не было, совсем!
Сегодня я езжу уже на другом автомобиле — Suzuki SX4, у него данная проблема носит еще более выраженный характер ввиду 1600 кубового всего 112 сильного двигателя и немалой массы в 1330 кг (вместе с водителем).
Отсутствие тяги на низких и средних оборотах — проблема практически всех современных малолитражных двигателей, в среднем до 3000 оборотов они не «едут» совсем — ускорения нет никакого, что несомненно неудобно ни в городе, ни на трассе.
По видимому такие настройки динамики вводятся авто производителями в угоду снижения токсичности выхлопа, расхода топлива и повышения надежности двигателей (искусственно заниженная мощность на низких оборотах продлевает жизнь всем трущимся деталям в двигателе).
Данная проблема кардинально решается несколькими методами:
— замена мотора на более объемный;
— установка небольшой турбины с ранним спулом (довольно популятный метод, дает эффект более объемного двигателя с 1500-2000 оборотов);
— установка объемного компрессора с приводом от коленчатого вала двигателя (дает эффект более объемного двигателя практически с холостых оборотов но занимает очень много места в подкапотном пространстве, метод практически не пользуется популярностью).
В один прекрасный день мне в голову пришла идея — а что если взять холодную часть турбины (центробежный компрессор) и вращать его крыльчатку не отработанными выхлопными газами и не при помощи ремня от коленчатого вала ДВС, а мощным электродвигателем, обороты которого можно менять при помощи электроники и выставлять такие, какие точно нужны для поддержания необходимого уровня наддува, а соответственно и мощности и крутящего момента автомобиля на любых (!) оборотах:
Данная идея относительно не нова — первые упоминания которые мне удалось найти о таких системах относятся к 2009 году — год разработки вспомогательного электрического наддува авто концерном Audi, в их системе электродвигатель вращает крыльчатку небольшого компрессора на оборотах до 3000 до включения основного турбокомпрессора, тем самым нивелируя эффект «турболага» — плохой отзывчивости мощного турбированного двигателя на низких оборотах. Система была продемонстрирована на модели Audi RS5 в 2012 году, но на конвейер так и не попала. Аналогичные системы планируются к разработке и другими авто производителями — ориентировочно такие системы увидят свет на серийных автомобилях в 2017-2019 годах.
А что если не ограничиться 3000 оборотами и крутить электродвигатель и дальше, до 4000 — 5000 оборотов? Таким образом можно перекрыть практически весь повседневный диапазон оборотов, использующийся при вождении автомобиля в 90% случаев.
Да, на это потребуется довольно большая мощность — по моим расчетам при частоте вращения коленчатого вала 4000 оборотов для ДВС объемом 1600 куб см и необходимого наддува в 0,4 бара (максимальный уровень наддува, поддерживаемый большинством штатных ЭБУ автомобилей без перепрошивки и внедрения в электронику авто) — отбираемая мощность на привод крыльчатки компрессора составит около 4,5 кВт (с учетом среднестатистического КПД центробежного компрессора в 50%).
В свободной продаже сейчас есть довольно мощные и в тоже время небольшие по габаритам авто\авиамодельные бесколлекторные электродвигатели, развивают мощность в максимуме до 10-15 кВт и имеющие напряжение питания 50-70 вольт:
Недолго думая был куплен диагностический адаптер — ELM 327 bluetooth mini:
И на его основе сделан считыватель данных об оборотах и положении дроссельной заслонки двигателя. На фото по порядку: диагностический адаптер, arduino uno, простенький бесколлекторный двигатель и регулятор к нему.
Написан небольшой скетч для ардуино:
Скетч заработал сразу — моторчик при заведенном двигателе стал вращаться со скоростью, пропорциональной оборотам двигателя:
Теперь осталось дело за «малым» — собрать прототип устройства, которое будет нагнетать воздух в двигатель исходя из данных текущего положения дроссельной заслонки и оборотов двигателя.
