Вес баллона газового на авто

Вес метановых баллонов

В прошлом году когда собирал себе ГБО, особо не зацикливаться на весе баллона и попросил знакомого притарабанить с Грузии любой баллон, абы по цене подходил. Но, было одно маленькое НО, когда мне привезли метановый металлический баллон (вечный баллон в отличие от композитных), я от его веса был немного в шоке, он весил 92кг. Ну я не отчаился та и выбора особо не было, взял и закинул этот баллончик в багажник, после чего немного пригорюнил. Жопа машины присела, я бы сказал легла на кости. Если смотреть по порогам, то было видно невооруженным глазом, что жопа конкретно загружена:

Поездил я значит до зимы и поставил её в гараж зимовать. В это время я решил продать этот баллон, доложить и купить полегче. В итоге получилось так:

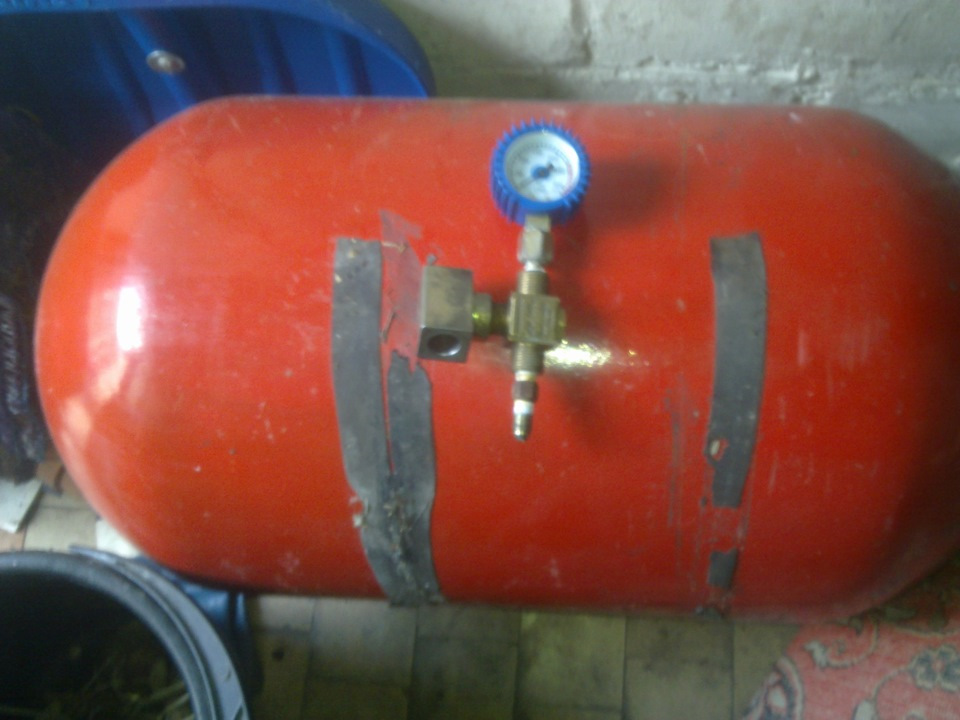

Первый баллон, красный, он из Китая весит 65кг, объем 80литров. Когда я его закинул в багажник, жопа села на 1 см, с 64см до 63см по арке.
Так как в семье есть еще авто, которое тоже будет газифицировано, был куплен второй баллон, описание в фото, хочу добавить, что жопа села максиму на 0,5см и я его буду ставить. Единственный минус он ставится впритык по краям.

Так что если ставите метановые баллоны, обращайте внимание на их вес, чтоб потом не было сюрпризом.
Уточню, баллоны имеют одинаковый объём — 80 литров, но разный вес 92, 65 и 52кг.

BMW 5 series 2002, двигатель бензиновый 3.0 л., 231 л. с., задний привод, автоматическая коробка передач — наблюдение

Машины в продаже

Комментарии 48

А почему не заправлять их снятыми с машины?
Если бахнут, то и пофиг, все целы будут.

Тяжёлый, да, но вдвоем вполне можно.

))))
Бензобаки при заправке тоже не снимают. Баллоны взрываются не все, а только если имеют механические повреждения и металлопластиковые облегченные.

В Ростове на Дону были случаи разрушения при заправке баллонов производителя Реал шторм. В данный момент данные баллоны не заправляют в ЮФО. Будьте осторожны.

Понял, буду иметь ввиду. В основном разрушения идут из-за повреждения оболочки баллона. Когда работал на АГНКС, видел небрежное отношение к ГБО. Под лямками баллона были углубления от них на МЕТАЛЛИЧЕСКОМ баллоне, от того что баллон болтался в креплении. Что там говорить за Шторм, если народ не может элементарно баллон закрепить, а потом взрываются и дурака такого включают, что производитель виноват, баллон говно и т.д.

У меня на одной авто три баллона примерно 160 кг, 180 литров, на второй все первого типа, порядка 700-800 кг на баллонах )) 11шт.

Привет!У меня на Ладе стоит самый тяжелый балон, то-ко объем не 80, а 65 л. Зад усилен двоишными пружинами и нивовскими амортами, это все.Да, три чела садится и все, лязгаю пружинами, зато на 300 р.заправился и на 200 км!))

В том то и смысл метана, что на халяву кататься.

Металокомпозитные балоны опасные. Их запретили к эксплуатации в россии, армении…
Реально стремные они

Блин на БМВ газ?Ну кааапец…зачем?!

А чем она хуже других?)) Поверь, качество нашего бензина вредит ей больше чем газ.

Ну я понимаю тех кто ездит на более бюджетных машинах и привык экономить везде и вся.Но иметь БМВ и ставить газ…как то не совместимые вещи)Даже выглядит ну дико же…баллон в багажнике.
А о вреде даже и спорить нечего т.к. тема измусолена до мозга костей)Так говорят только те кто ездит на газу, может так себя успокаивают)х.з)))Завод почему то думает по другому да и практика показывает инные результаты…
Ну это конечно твоё дело и спорить смысла нет вообще, твой выбор)

Ну я понимаю тех кто ездит на более бюджетных машинах и привык экономить везде и вся.Но иметь БМВ и ставить газ…как то не совместимые вещи)Даже выглядит ну дико же…баллон в багажнике.
А о вреде даже и спорить нечего т.к. тема измусолена до мозга костей)Так говорят только те кто ездит на газу, может так себя успокаивают)х.з)))Завод почему то думает по другому да и практика показывает инные результаты…
Ну это конечно твоё дело и спорить смысла нет вообще, твой выбор)

И какие же БМВ идут с завода на газу?Европа ездит на газу от того что у них цены на топливо высокие да и на всё остальное, уровень жизни людей оставляет желать лучшего, кстати в данный момент большинство Европы ездит на малолитражках и дизелях.И с чего вдруг мотор ходит больше на газу?

И откуда такая практика про газ?У нас почему то всё иначе.

по газелям из сервиса который специализируется именно на газелях. местных людей знаю которые на метане проехали больше 100 тыщ км и ни каких проблем с ДВС. а есть кто на бензине проехать не может 100 тыщ теже клапана прогорают. я так понимаю многое зависит от обслуживания и еще больше зависит от грамотной установки.
и какие проблемы у вас вылазят при использовании метана? знакомый к стате на прадике лет 10 уже на метане ездит, причем стоит ГБО 2го поколения — готов мериться с потерей мощности — только потому что заводится сразу на газу — причем даже зимой заводит.

Я глубоко не вникал и сильно спорить не хочу но знаю что от газа сёдла клапанов проседают и пропадает компрессия.Это реально факт.
А кто не может проехать на бензине 100 тыс км?Что это такое?Смешно же…тут значит не бенз всему виной а я х.з. чё)

На многих авто есть гидрокомпенсаторы, они регулируют клапана

Источник

Какие бывают газовые баллоны для авто на пропане

Одной из важных деталей автомобильного газового оборудования является баллон ГБО. Его основная функция — обеспечивать безопасность при хранении топлива, а также необходимый запас хода автомобиля. Но в то же время газовый бак ограничивает полезную вместимость и грузоподъёмность транспортного средства. Поэтому, производители выпускают пропановые баллоны разного объема, формы и размеров, что позволяет оптимально подбирать ёмкость под конкретный авто и потребности его владельца.

Виды баллонов для ГБО пропан

Давление пропана в баллоне автомобиля составляет 12-15 атмосфер. По этой причине баллоны для сжиженного нефтяного газа (СНГ/LPG), в отличии от метановых емкостей, бывают двух основных типов, которые различаются по форме:

Разновидности тор баллонов

Тороидальный баллон ГБО – это компактная емкость округлой формы в виде автомобильного колеса (народное название таблетка или бублик). Состоит из двух сваренных обечаек, изготовленных из углеродистого листового металла толщиной 2.5-3.5 мм и фланца/горловины.

Существуют три основных исполнения тор баков для пропанового оборудования 1-4 поколения:

наружный тороидальный баллон, устанавливается снаружи под днищем транспортного средства, часто вместо запаски на внедорожниках и микроавтобусах. Горловина для монтажа мультиклапана на таком баллоне вварена под углом 0° и может быть расположена в верхней или нижней части сосуда.

В зависимости от конструкции, крепится такая ёмкость при помощи приваренных к ней проушин/лап, шпилькой через центральное отверстие/ия либо монтажными лентами.

Для защиты арматуры от воздействий окружающей среды, на неё одевается специальный кожух.

Внешний тор баллон бывает повышенной вместимости (полнотелый), т.е. его центральная часть также отведена под полезный объём.

Чаще всего наружные тороидальные ёмкости производятся вместимостью от 27 до 107 литров и имеют основные размеры:

внутренний тороидальный бак, ещё его называют баллон ГБО под запаску, монтируется в нишу багажного отсека, как правило, вместо запасного колеса. Данный тип емкостей пользуется наибольшей популярностью среди владельцев легковых автомобилей, где достаточно плоский баллон позволяет сохранить привычное пространство и функциональность багажника, а также способность трансформации заднего ряда сидений.

Фланец под мультиклапан у такого баллона имеет угол установки 30°. Так как ёмкость размещается в салоне автомобиля, для отвода избыточного давления газа за пределы машины (согласно правилам ЕЭК ООН №67-01), должен устанавливаться газоотводный патрубок и защитная герметичная крышка (обычно поставляются комплектом).

Газоотвод монтируется сквозь отверстие расположенное по центру баллона и заранее просверленное отверстие в днище багажника автомобиля. Крышка крепится поверх центра ёмкости с помощью винтов или барашковых гаек (последнее удобнее для быстрого доступа к мультиклапану).

Крепление бака осуществляется двумя болтами к кузову транспортного средства.

Размеры внутренних тороидальных баллонов для ГБО варьируются:

Самые маленькие тор баки производятся объёмом 27 литров, объём больших баллонов ГБО под запаску доходит до 98 литров.

Вместе с тем существуют тор баллоны вертикального расположения. Однако, ввиду низкого спроса и высокой цены, вертикальный бак применяется редко, но в определённых случаях помогает сохранить функционал салона авто.

Для газового оборудования 5—6 поколения производится отдельный тип баллонов. Их особенностью является горловина, сконструированная специально под арматуру с погружным насосом.

Особенности цилиндрических баков

Цилиндрический баллон ГБО имеет металлическую сварную конструкцию той же толщины (2,5-3 мм.). Угол фланца под мультиклапан может быть 0, 30, 90 градусов. Для рынка СНГ чаще всего применяются баки с горловиной 30°.

Крепится емкость на металлические кронштейны (ложемент) при помощи стальных лент, как снаружи автомобиля, так и внутри. При наружном расположении под днищем авто обеспечивается надежная защита в виде специального металлического листа. Кожух защищает бак и мультиклапан от попадания грязи, воды, соли, и прочих дорожных реагентов.

При внутреннем монтаже баллона, для отвода избыточного давления газа горловина бака оснащается вентиляционной коробкой, из которой по гофрированным трубам пропан выводится за пределы ТС.

Для наружной установки существуют емкости с вваренным защитным кожухом горловины.

Объёмы цилиндрических баков варьируются от 10 до 210 литров. Баллон минимального диаметра 200 мм, самый большой 498 мм. Также существуют двойные или спаренные цилиндрические баллоны разного или одинакового размера общей вместимостью 87, 95, 100 литров.

Баллон ГБО цилиндрической формы обладает следующими преимуществами:

Из минусов, цилиндр сокращает объём багажного отделения, а при установке за спинкой заднего сидения, мешает трансформации салона.

В западных странах широко применяются прямоугольные и квадратные алюминиевые баллоны, состоящие из 2-8 ячеек. На Российском рынке подобное решение пока экзотика.

Документы на баллон

Каждая ёмкость должна иметь заводской «паспорт газового баллона колесного транспортного средства» с указанными данными:

Согласно правилам ЕЭК ООН 67-01, к корпусу баллона обязательно должна быть приварена маркировочная табличка, в которой нестираемым образом проставляются следующие данные:

Кроме паспорта и маркировки, баллоны должны иметь действующий сертификат соответствия, без него будут сложности при регистрации ГБО.

Срок эксплуатации

Независимо от вида, срок службы баллона ГБО пропан на авто составляет 10 лет. При этом один раз в 2 года необходимо делать поверку (переосвидетельствование ёмкости).

Для обеспечения максимальной безопасности, при установке ГБО, баллоны нужно монтировать только новые. Использовать б/у емкости, особенно с истекшим сроком годности категорически не рекомендуется.

Как и какой баллон ГБО выбрать

Очевидно, что подбор газового бака для каждого транспортного средства будет индивидуальным. Однако главное при использовании газобаллонного оборудования на авто – это безопасность, поэтому общие рекомендации по выбору баллона будут такие:

Заводов представляющих свою продукцию предостаточно, вот лишь часть из них:

Однако, лидерами ниши на Российском рынке, являются следующие производители:

Баллоны этих брендов сертифицированы, полностью соответствуют всем европейским требованиям по безопасности и качеству продукции. К тому же широкая линейка размеров и вместимости позволяет подобрать емкость практически к любому автомобилю.

Источник

Типы газовых баллонов для использования КПГ (МЕТАН)

К сожалению, при атмосферном давлении, плотность метана в тысячу раз ниже плотности бензина, поэтому при использовании на транспортных средствах он храниться в специальных газовых баллонах в сжатом виде, под давлением 200-250 атмосфер.

Стоит отметить тот факт, что стоимость 1 м 3 метана (в г. Москве- ) гораздо ниже стоимости 1л. пропан-бутана(в г. Москве- ).Особенно экономия заметна на коммерческом транспорте и автомобилях с большим объемом двигателя.

Однако, стоимость газового оборудования для метана выше стоимости оборудования для пропан-бутана, что обусловлено установкой одного или нескольких более дорогих специальных баллонов для метана.

Для заправки автомобиля метаном используются специальные автомобильные газонаполнительные компрессорные станции (АГНКС).

К сожалению, сеть заправочных станций для метана не так развита, как сеть для заправок пропан-бутаном, но согласно действующим проектам Газпрома, в ближайшие несколько лет, количество АГНКС для метана, должно значительно увеличиться.

В газовом оборудовании для пропан-бутана и метана используются разные по виду, заправочные устройства, это сделано специально, чтобы владельцы автомобилей не путались.

Винтиль заправочный для метана EMERВыносное заправочное устройство Tomasetto пропан-бутан

Самой большой и главной составляющей газового оборудования для метана являются газовые баллоны, они делятся на 4 типа:

Тип III

Технические характеристики газовых баллонов типа II,III:

Каждый баллон испытывается избыточным давлением 30Мпа (на прочность) и 20Мпа на герметичность. Кроме того один баллон из партии дополнительно испытывается избыточным давлением 51 МПа (на разрушение) и циклическую устойчивость – не менее 15 тыс. циклов.

В таблице 1 представлены технические характеристики газовых метановых баллонов тип I производства (ОМЗ) Россия.

В таблице 2 представлены технические характеристики газовых метановых баллонов тип III, где средний коэффициент совершенства (отношение массы к объему) = 0.65, т.е. баллон объемом 100 литров будет весить примерно 65 кг

Объем, л

Вместимость газа, м 3

Наружный диаметр, мм

Длина,
мм

Масса,
кг

Макс. рабочее давление, МПа

Источник

Какие бывают автомобильные газовые баллоны для ГБО метан

Одной из основных деталей метанового ГБО является емкость для хранения CNG топлива. Баллоны для метана на авто различаются не только по объёму и размерам, их главное отличие кроется в материалах и технологии производства. От правильного подхода к выбору газового бака зависят, уровень безопасности, оптимальный запас хода, а также грузопассажирские характеристики транспортного средства.

Виды баллонов для метана

В зависимости от материалов изготовления, автомобильные ёмкости для компримированного природного газа (КПГ) разделяют по типам:

Тип 1 (КПГ-1) — цельнометаллические сосуды из легированных либо углеродистых сталей, с толщиной стенки 5.5-9.5 мм (толщина зависит от объёма бака). Имеют бесшовную конструкцию и изготавливаются преимущественно из стальных труб методом горячей закатки. После формовки днища и горловины, баллон проходит ряд этапов:

Также производятся облегченные баллоны CNG-1 методом глубокой вытяжки из листовой стали (без сварных швов). Такие емкости имеют все необходимые прочностные параметры, но при этом их вес снижен до 20% по отношению к сосудам из труб.

Баллоны первого типа считаются очень надёжными, относительно не дорогими, однако они самые тяжёлые.

Тип 2 (КПГ-2) – металлопластиковые баллоны. Изготавливаются из более тонкой стали (4,8-6 мм). Прочность достигается за счет внешнего армирования. Упрочнение происходит методом непрерывной намотки полимерного материала (арамидные, стеклянные, углеродные волокна) на цилиндрическую часть лейнера (корпуса).

Металлокомпозитные ёмкости CNG-2 достаточно надёжны, имеют сравнительно небольшой вес. Их минус – это относительно высокая цена.

Тип 3 (КПГ-3) – емкости с металлическим лейнером из легких алюминиевых сплавов с наружной сплошной обмоткой полимерными материалами. Баллоны CNG-3 являются одними из самых лёгких и дорогих.

Тип 4 (КПГ-4) – композитные баллоны для метана имеют не металлический (пластиковый) лейнер с полимерной оболочкой по всей поверхности. Для горловины используется металлическая закладная. Ёмкости CNG-4 сверхлегкие, но очень дорогие.

Какое давление метана в баллоне авто

Метан при нормальном атмосферном давлении и температуре окружающего воздуха находится в газообразном состоянии. Поэтому для хранения необходимого количества газового топлива в ёмкостях машины, требуется уменьшать его объём методом компримирования, т.е. сжатием.

Регламентированное рабочее давление сжатого природного газа (СПГ) в баллонах автомобиля составляет 20-25 МПА (197-247 атмосфер или 200-250 бар).

Циклическая долговечность сосудов позволяет выдерживать нагрузки от заправок не менее 1000 раз за 1 год эксплуатации. Запас прочности КПГ баков в 2,4 раза превышает рабочее давление, т.е. разрушающее давление составляет не менее 48МПа.

Стоит отметить, что тороидальных баллонов для метана не существует, их производят только для пропана.

Сколько метана входит в баллон

Объём КПГ измеряется кубическими метрами (м³). Зная давление в баллоне, которое показывает штатный манометр, а также температуру окружающей среды можно рассчитать наполнение емкости самостоятельно.

Узнать вместимость любого другого метанового бака можно по формуле:

V/k=количество CNG (м³)

где, V-объём баллона, k-коэффициент, который узнаем из таблицы.

Тип I		Металлические газовые баллоны для автомобилей, имеют цилиндрическую форму, горловину под вентиль с одной стороны и закругленное донышко с другой стороны. Баллоны такого типа, отливаются в специальных формах, не имеют сварочных швов, что придает им большую прочность и плотность. В процессе изготовления, все баллоны, подвергаются строгому контролю, они должны отвечать всем требованиям нормативной и технической документации на все 100%. Кроме того каждый баллон проходит ультразвуковую проверку на предмет скрытых дефектов, а также проверятся избыточным давлением 30 МПа (300 кг/см2).
Тип II		Металлопластиковые баллоны 2 типа представляют собой герметичный лейнер изготовленный из легированной конструкционной стали прочностью 120кгс/мм2. и вязкостью 100кгс/мм2, основная часть которого покрыта прочной армирующей оболочкой. Применяемая сталь сохраняет свои механические характеристики при эксплуатации баллонов в условиях низких температур окружающего воздуха.

Пример для бака на 100 литров:

Проверяем показание манометра ГБО, допустим 200 бар. Температуру за бортом возьмем +20°C. Смотрим в таблицу на пересечение этих данных и находим цифру 12,5. Далее 50л/12,5=4 – это и есть искомый коэффициент. Затем 100л/4=25. Таким образом, получается, что в 100л баллоне при t=20°C помещается 25 кубов метана.

Сколько можно проехать на таком объёме КПГ, мы уже подробно разбирали в статье о сравнении двух видов газового топлива метана и пропана.

Срок службы метанового баллона

Согласно межгосударственному стандарту ГОСТ ISO 11439-2014 срок службы, в течении которого эксплуатация КПГ емкостей считается безопасной, устанавливается изготовителем, но этот период не должен превышать 20 лет со дня производства.

По факту практически все производители автомобильных сосудов под метановое топливо устанавливают срок службы на свою продукцию 15 лет. Заводам разрешается проставлять дату истечения срока непосредственно при отгрузке товара.

К тому же на протяжении всего срока эксплуатации необходимо обязательно проходить периодическое освидетельствование баллонов:

Маркировка

Помимо паспорта, каждый баллон должен иметь заводскую маркировку, которая наносится ударным способом клеймами или при помощи этикеток и содержит следующую информацию:

Кроме этого баллон обязательно должен быть сертифицирован. Номер сертификата также указывается в маркировке. Не сертифицированная емкость сделает невозможной регистрацию ГБО.

Баллоны без паспорта или без маркировки, а также с неразборчивой обязательной информацией, к эксплуатации запрещены.

Производители и размеры метановых баллонов

Основные заводы по производству CNG баллонов первого типа:

Продукция этих заводов обладает отличным качеством и надёжностью, соответствует всем предъявляемым требованиям по безопасности, имеет широкую линейку размеров для подбора практически к любому автомобилю.

Второй тип CNG емкостей, доступный для рынка РФ, пока производят только в КНР. Самые надёжные, проверенные китайские баллоны – от предприятий:

Облегченные металлокомпозитные баллоны третьего типа от ООО «НПФ «Реал-Шторм» г. Ижевск уже много лет поставляются на ведущие российские автозаводы, в том числе пассажирской и грузовой техники.

Сертифицированные на территории РФ метановые баллоны 4-го типа производит компания «TK-FUJIKIN CORPORATION» Южная Корея, поставляются только оптовыми партиями под заказ.

ВАЖНО! Никогда не покупайте б/у баллоны, а также емкости неизвестного производства, без документов и соответствующей сертификации. От этого напрямую зависит Ваша безопасность и безопасность окружающих Вас людей.
