Акустика, которая некритична к углам установки

Частотная характеристика 8

Басовый потенциал 9

Редкой, а возможно, даже уникальной особенностью этой акустики является то, что в комплект входит пара «горшков», которые помогут защитить «тылы» динамиков при установке их в заднюю полку, если ниша открывается в багажник автомобиля. Конечно, означенная деталь увеличивает монтажную глубину (до 76 мм), но в задней полке глубина мало кого волнует. Полипропиленовый диффузор мидбаса с никелевым покрытием окружён на редкость широким подвесом (12 мм). Как мы знаем, широкий подвес позволяет увеличить ход диффузора (хотя и конструкция магнитной системы должна быть соответствующей), но сокращает эффективную площадь излучающей поверхности. Корпус динамика довольно неплохо заглушён. Размеры магнита типичны для сегодняшних одноклассников: его внешний диаметр 80 мм. Высокое жёсткое уплотнительное кольцо пригодится при инсталляции акустики по штатным местам авто. Звукопоглощающего кольца нет. Провода разведены по первому способу без отступлений от канона. Твитер с металлической кольцевой мембраной и центральным телом в виде пули подобен тем, которые используют в системах, рассчитанных на воспроизведение высоких частот за пределами звукового диапазона. Внешний и внутренний диаметры кольца 24 х 11 мм. Конденсатор расположен на корпусе твитера.

Мужской вокал основателен и эмоционален, но свистящие звуки подчёркнуты, что несколько снижает комфортность восприятия. Бас субъективно «небольшой», но контрабас проигрывается вполне отчётливо, а это уже не верхний, а средний бас. Женский вокал кажется чуть скучноватым, но обаятельным. Скрипки избыточно певучи, им слегка недостаёт материальности. Дисканты флейт порой неожиданно выходят на первый план, но слушаются с удовольствием. Роялю побольше бы основательности и объёма, призвуки деки немного подчёркнуты. Тарелки жёсткие, немного склонные к шипению. Атака барабанов передаётся довольно точно.

Допустимая мощность MAX/RMS, Вт* 225/75

Частота собственного резонанса мидбасовой головки Fs, Гц 74,0

Источник

Сабвуфер Vieta ML100

Авторы разработки этого сабвуфера снабдили его пластиковым кожухом, закрывающим магнитную систему, наподобие того, который нам попадался у одного из предыдущих одноклассников. Разница в том, что кожух может устанавливаться по желанию. (У нашего фотографа такого желания, как видите, не возникло — без кожуха конструкция головки и вправду понятнее.) А на тот случай, если сабвуфер будет монтироваться обычным образом, а не «вверх дном», в комплекте предусмотрена и фасонная защитная решётка. Покрытый чёрным хромом корпус обладает средней звонкостью. В центре полипропиленового диффузора с никелевым покрытием — сопряжённый центральный колпачок (108 мм), также металлизированный. Ширина подвеса вновь пошла по убывающей, в данном случае она составила 17 мм. Габариты магнита 125 х 24 мм. При обычных размерах звуковой катушки у разработчиков хватило смелости сделать осевое отверстие диаметром 25 мм. Контактные зажимы хотя и установлены под углом, но за посадочный диаметр не выступают. Провода к звуковой катушке подведены по первому способу.

Надо думать, что о потерях, связанных с наращиванием калибра осевого отверстия, разработчики были информированы не хуже нас, по крайней мере, им удалось и при таких условиях обеспечить достойное значение силового фактора 13,0 Тл м. В сочетании с относительно лёгкой подвижной системой (91 г) это позволило добиться высокой опорной чувствительности — по этому показателю Vieta лидирует в группе. В отношении нелинейных искажений отметим: они ниже, нежели у многих одноклассников.

Испанцы советуют объём ЗЯ от 15 до 24 л, отмечая: второе значение — оптимальное. А и верно, оптимальное. Рекомендуются также два ФИ: побольше и погромче, поменьше и поровнее. При измерениях Vas вновь отошёл от ожидаемого значения, правда не так далеко, как уже бывало. В этой связи наши представления об оптимальном оформлении становятся такими: ЗЯ — 21 л, в принципе, пожертвовав немного чувствительностью, можно его ужать до тех же 15 л, при этом форма АЧХ почти не пострадает. Оптимальный ФИ — 31 л с настройкой на 32 Гц. В таком объёме это не слишком трудно: тоннель будет 8 х 42 см.

ЛИЧНОЕ ДЕЛО
КТО
Vieta ML100
ПОЧЕМ
$78
ЭТО — ПЛЮС
Высокая чувствительность
Остроумная конструкция
ЭТО — МИНУС
Ни одного не компенсированного плюсами
ОДНИМ СЛОВОМ…
Изящная и продуманная конструкция
РЕЙТИНГ
Конструкция и исполнение 8
Форма АЧХ в салоне 9
Реальная чувствительность 9
Искажения 8
Компактность оформления 8
Итог 42

Источник

Одноплатные усилители мощности звуковой частоты D-класса (подборка с Алиэкспресс): маленькие, но сильные!

Усилители D-класса имеют по крайней мере одно неоспоримое и очень важное преимущество: высокий КПД, достигающий 90% и более.

Такой КПД позволяет создать в малых габаритах очень мощные усилители.

Однако же, среди мировой радиолюбительской общественности не утихают споры: а не потерялось ли одновременно с повышением КПД качество звука?

Некоторая потеря качества не исключена, поскольку в большинстве мощных усилителей должны стоять фильтры; а они повышают выходное сопротивление в области высоких частот и могут искажать АЧХ (подробности — по ссылке, сторонний ресурс).

И всё-таки, усилители D-класса при грамотном схемотехническом построении и достаточно высоком качестве источника питания способны дать очень высокое качество звука, достойное класса Hi-Fi.

Немного терминологии, применяемой далее:

SE (Single Ended) — обычный ШИМ-выход в усилителе D-класса;

BTL (Bridge-Tied Load) — схема с мостовым выходом (два SE-выхода в противофазе по звуковой частоте);

PBTL (Paralleled Bridge-Tied Load) — параллельное соединение выходов BTL, работающих синхронно.

Мощность усилителей в этой подборке указана согласно документации (datasheet) на применённые микросхемы; но надо сказать, что далеко не всегда номинальную мощность из них удаётся «выжать». А уж фантазии продавцов на Алиэкпресс в отношении мощности вообще не знают границ. 🙂

Цены указаны в долларах (т.к. цены в рублях быстро становятся недействительными) и в дальнейшем могут меняться в любую сторону. Но на распродаже 11.11 они, скорее всего, на несколько процентов упадут.

Одноплатные УНЧ на основе микросхемы TPA3116D2

Микросхема TPA3116D2 работает в мостовом режиме и оказалась настолько удачной и универсальной, что если бы других микросхем усилителей класса D не существовало бы, мир не сильно обеднел бы. 🙂

Микросхема может работать в широком диапазоне питающих напряжений (4.5 — 26 В), развивает на нагрузке 4 Ом мощность до 2*50 Вт (U пит.=21 В); а также может быть сконфигурирована в одноканальном режиме (мощность 100 Вт).

На Алиэкспресс предлагается множество вариантов одноплатных усилителей на основе этой микросхемы.

Существуют и варианты с 2-3 микросхемами TPA3116 на борту, предназначенными для построения усилителей конфигурации 2.1 и выше.

Вместе с тем надо напомнить о «щедрости» китайских производителей, которые запросто могут присвоить усилителю 2*50 Вт мощность 2*120 Вт.

Одноплатные УНЧ на основе микросхемы TDA7498

Микросхема TDA7498, в отличие от предыдущей (TPA3116D2), предназначена для работы с более высокоомными нагрузками и при более высоком напряжении питания, которое может составлять 14 — 39 В.

Предельная мощность на нагрузке составляет до 2*100 Вт (U пит.=36 В, Rн=6 Ohm).

«Грабли» при применении этой микросхемы заключаются в том, что её производитель не гарантирует работоспособность при нагрузке 4 Ом (может срабатывать защита по току); рекомендуется нагрузка 6 или 8 Ом.

Тем не менее, китайские продавцы сплошь и рядом пишут, что усилитель якобы работает с нагрузкой от 4 Ом. Будьте бдительны!

Одноплатные УНЧ на основе микросхемы TPA3110 (TPA3110D2) 2×15 Вт

Когда от усилителя не требуется мощность, сокрушающая стены, то можно применить и более простые решения, например, на основе микросхемы TPA3110 (aka TPA3110D2).

Микросхема может развить мощность 2×15 Вт или 1×30 Вт в монофоническом PBTL режиме (в последнем случае для стереоусилителя потребуются две платы).

В монофоническом режиме за счет параллельного соединения каналов одновременно ещё больше становится КПД.

Одноплатные УНЧ на основе микросхемы TPA3255

Микросхему TPA3255 (она же TPA3255D2) можно назвать легендарной.

Заслужила она это своими характеристиками: официальная выходная мощность (суммарная по всем каналам) заявлена на уровне 600 Вт!

Другое дело, что мне, например, не попадалось обзоров, где эта цифра подтверждалась бы. Но даже при отдаче половины мощности эта микросхема — крайне мощная.

Кроме того, возможна её гибкая конфигурация — она может работать как 4-канальная (4 канала SE), 3-канальная (2 канала SE и один канал BTL), двухканальная (2 канала BTL) и одноканальная (1 канал PBTL). Конфигурация задаётся при разводке платы и не меняется.

Недостаток каналов SE — в том, что они требуют наличия на выходе разделительного электролита, что ухудшает работу на низких частотах и увеличивает габариты усилителя.

При работе с высокой мощностью весьма рекомендуется принудительная вентиляция.

Одноплатный УНЧ на основе микросхемы TDA8954

Все ранее рассмотренные микросхемы были в той или иной степени «идеологической» копией друг друга и не предлагали ничего оригинального.

А вот микросхема TDA8954 — «не такая, как все».

Её главное отличие — в том, что она работает от двухполярного питания!

А в этом есть два «плюса».

Первый: питать микросхему не обязательно от стабилизированного источника питания, можно и от трансформатора с отводом от средней точки во вторичной обмотке.

Второй: по постоянно циркулирующим в радиолюбительских кругах слухам, схемы с двухполярным питанием в принципе дают лучшее качество звука, чем с однополярным.

Микросхема может быть сконфигурирована как двухканальная с каналами SE (2*210 Вт), либо как одноканальная BTL с мощностью 420 Вт (задаётся при разводке платы).

Перечисленные в подборке микросхемы — самые популярные, но в природе есть и много других, ничуть не хуже.

Можно упомянуть, например, TAS5630 (2*300 Вт, Texas Instruments), TPA3118D2 (2*30 Вт, не требует теплоотвода, Texas Instruments), PAM8610 (2*10 Вт, не требует теплоотвода, Diodes Inc.).

Применение усилителей класса D позволяет не только уменьшить массу и габариты аппаратуры, но и сократить потребление энергии (что очень важно для аппаратуры на автономном питании).

В тех случаях, когда в составе платы усилителя нет темброблока, есть смысл задуматься о его приобретении или сборке.

Это позволит добавить звуку окраски на низких и высоких частотах, или, попросту говоря, исправить типовые недостатки средних и дешевых звуковых колонок.

Потребуются также и корпуса для сборки полностью всей конструкции; их тоже можно подобрать и приобрести на Алиэкспресс.

Если перечисленные в подборке одноплатные усилители у других продавцов найдутся дешевле, то тоже можно брать — товар одинаковый (но надо следить за стоимостью доставки — она не всегда бесплатная).

Источник

12 самых дорогих усилителей

Мощники для тех, кто не считает деньги

12 самых дорогих усилителей

Мощники для тех, кто не считает деньги

Этот обзорный материал по самым дорогим интегральным и усилителям мощности позволит вам увидеть «вершину горы»: те самые разработки и характеристики, за которые производители просят сотни тысяч долларов. При чем, заметим, за исключением первого места – перед нами список из серийно выпускаемых аппаратов. Стоит ли игра свеч? Посмотрим!

2 x 25 Вт в чистом классе А, 2 х 700 Вт в классе АВ. Сигнал – шум 130 дБ, емкость конденсаторного блока 1 200 000 мкФ, АЧХ – 0 – 800 000 Гц, вес – 125 кг. Добротный «начальный класс» в нашем списке.

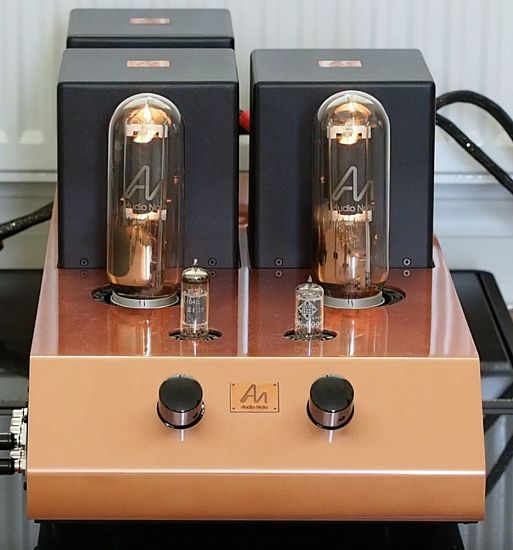

Легендарный однотактный интегральник на лампах 211. Входной каскад построен на оригинальных Telefunken 6463, выходная мощность 2 х 18 Вт. Трансформаторы с полностью серебряными обмотками. На ватты внимания не обращаем – усилитель совладает с большинством АС «одной левой».

Audio Note UK Ongaku

В моноблочном режиме аппарат выдает 600 Вт на 8 Ом, допускается перевод в режим стерео (тогда вам потребуется только один усилитель и цена окажется вдвое ниже). Применены четыре блока питания по 600 Вт, работающих в специальном переключаемом режиме, суммарная емкость конденсаторного блока составляет 1 000 000 мкФ. Пиковый ток – до 12 А, импульсная пиковая мощность – до 12 000 Вт. Вес модели – 75 кг.

Гигант, который может совладать с любыми акустическими с системами. Каждый из моноблоков обеспечивает 1 000 Вт мощности на нагрузку в 8 Ом, при падении сопротивления АС мощность линейно растет. Динамический диапазон достигает 126 дБ. Весит каждый моноблок «всего» 65 кг. Ток – до 70 А, демпинг-фактор – 1 000.

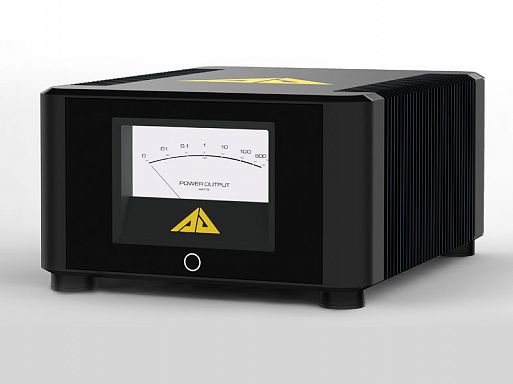

Analog Domain Artemis

100 кг веса, 1 100 Вт выходной мощности на нагрузку 8 Ом, демпинг-фактор 150, искажения 0,05%, АЧХ 10 – 100 000 Гц. На 2 Ома аппарат выдаст 2 000 Вт. В общем, все стандартно для этой ценовой группы…

Constellation Audio Hercules II

Лампы KT-88, 150 Вт выходной мощности, масса 53 кг, соотношение «сигнал – шум» 90 дБ. Все хорошо, но цена с блоками питания такова, что голова кругом идет…

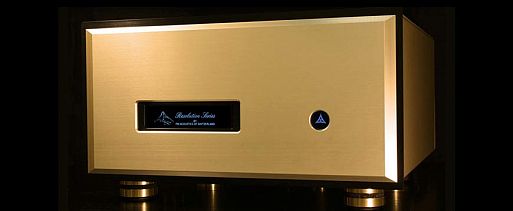

Самая «закрытая» компания на ниве High End не любит делиться секретами своих разработок. Известно лишь, что FM Acoustics FM 1811 имеет фирменный симметичный входной каскад, идеально задемпфированный корпус (аппарат весит 45 кг). Усилитель толерантен к нагрузке до 1 Ома. Класс – А+, выходная мощность 500 Вт на 8 Ом с линейным ростом до 4 500 Вт при падении сопротивления АС. Максимальный ток – 550 А! FM Acoustics освещает и предполагаемый срок службы устройства – при 10 часах работы в день все 365 дней в году – FM Acoustics FM 1811 должен проработать 38 лет.

FM Acoustics FM 1811

Dan D’Agostino Relentless Monoblock

Как мы писали, усилители весят по 350 кг каждый и содержат более 4 000 специально разработанных элементов; на их проектирование ушло семь лет. Выходная мощность достигает 1 200 Вт. Дизайн – стандартный для фирмы, спутать мощники с другими аппаратами невозможно.

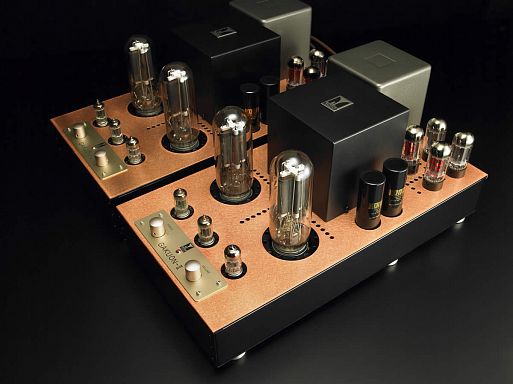

Kondo Audio Note Gakuon II

2. Goldmund Telos 5000 – 375 000 евро за пару
http://www.goldmund.com

Goldmund Telos 5000

В зависимости от конфигурации (Power One – Opera Only) этот мастодонт увеличивает и без того сумасшедшую цену в разы. Два метра «роста» и 1 000 кг «живого веса». Старшая модель умеет выдавать 2 х 24 000 Вт на нагрузку в 8 Ом, работая в чистом классе А. Сопротивление АС возможно до 0,1 Ома, искажения не превышают 0,002%.
