Электронные блоки управления инжекторным двигателем (ЭБУ, контроллеры) Январь автомобилей ВАЗ выпускаются с конца 90-х годов прошлого века. Под их управлением работали и работают ЭСУД большинства моделей автомобилей ВАЗ как переднеприводных так и заднеприводных. Ниже приведена таблица применяемости основных блоков управления ЭСУД впрысковых двигателей автомобилей ВАЗ различных годов выпуска (с 90-х по наши дни). С нормами токсичности R-83, EURO-2, 3, 4. Также перечислены особенности ЭСУД в которых они установлены.
Особенности ЭСУД: нейтрализатор, адсорбер, датчик кислорода, отсутствует датчики фаз и детонации, Евро-2.
Примечания и дополнения
— ЭБУ- специализированный микрокомпьютер, в котором установлена программа управления двигателем, а датчики и исполнительные устройства – периферийное оборудование этого компьютера. На основе полученных данных блок рассчитывает управляющие команды и выдает их на исполнительные устройства.
Электронный блок управления (ЭБУ) представляет собой вычислительное устройство, основной задачей которого является обработка информации, поступающей от входных датчиков, и основанная на этой информации подача управляющих команд различным системам автомобиля. Работа систем и агрегатов современного авто напрямую зависит от корректной работы этого «мозгового центра». Любые неисправности в электронном блоке немедленно отражаются на работе электропитания, трансмиссии, выхлопной системы и других элементах.

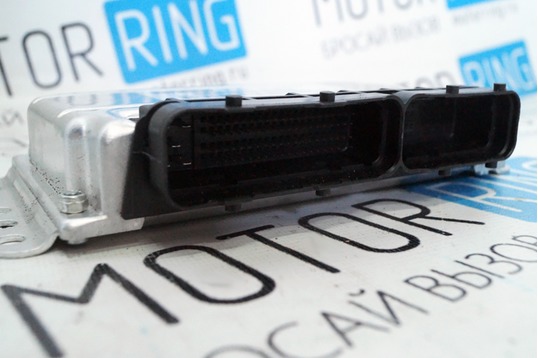

Подходит на автомобили ВАЗ 2110 с 8-ми клапанным двигателем объемом 1.6 литра «Евро-2».
Взаимозаменяемость:
При заказе в строке «Комментарий к заказу», указывайте модель и год выпуска Вашего автомобиля.
Варианты доставки товара
Обратите внимание! Ниже указаны способы доставки, доступные именно для этого товара. В зависимости от способа доставки возможные варианты оплаты могут различаться. С подробной информацией можно ознакомиться на странице «Доставка и оплата».
Посылка Почтой России
Доступные способы оплаты:
Посылка Почтой России 1 класс
Доступные способы оплаты:
Экспресс-посылка EMS
Доступные способы оплаты:
Транспортные компании
Доступные способы оплаты:
Самовывоз с нашего склада
Доступные способы оплаты:
Время забора должно совпадать с режимом работы магазина.
За основу взята статья многоуважаемого Д.Б.Дударя «История в лицах».
В качестве ПЗУ в данных блоках используются микросхемы с УФ стиранием, емкостью 32 Кб, «упакованные» в специальный фирменный переходник GM. Доступ к ПЗУ производится без полной разборки блока, через специальное окошко, закрытое крышкой. Двигатель в аварийном режиме может быть заведен без ПЗУ.
В качестве ПЗУ в данных блоках использована микросхема FLASH, емкостью 256 Kb, из которых только 32 Kb содержат калибровочные таблицы и могут быть считаны и перезаписаны. Вернее, записать можно все 256 Кб, а вот считать только 32 кб. Считывание /запись этих блоков (без вскрытия блоков) поддерживает программатор Combiloader от SMS – Software. Возможно так же программировать flash внешним программатором через переходник, подключаемый к шине ЭБУ.
ЭБУ разных модификаций аппаратно различаются. ЭБУ под нормы Е 3 ( 1411020 – 50 ) имеет дополнительный драйвер для подогревателя 2 ‑го датчика кислорода. Так же возможны различия по каналу ДТВ.
Красивая бумажная наклейка (встречается и такое), поверх штатного шильдика – скорее всего детище ОПП, такие блоки устанавливались на некоторые «Нивы» и «Надежды», перешитые на ОПП из обычных «нивских».
Этот тип ЭБУ поддерживает не отключаемую драйверную диагностику. Поэтому при установке ГБО на них строго обязательно применение безразрывного отключения форсунок.
По проводке блоки взаимозаменяемы, но только со своим, соответствующим блоку, ПО.
В «новой» аппаратной реализации однозначно отсутствуют элементы необходимые для переключения двухрежимных прошивок и для реализации переключения двух прошивок, их необходимо установить.
Эти ЭСУД сняты с производства в начале 2005 г.
Подробнее о двигателях ВАЗ 21114 и 21124 читайте здесь.
Чтение/программирование flash и eeprom данного блока поддерживается обновленной версией ПАК‑ 2 «Загрузчик» Combiloader. (Сведений о других типах загрузчиков с поддержкой 797 + пока нет). Для обеспечения возможности перепрограммирования так же, как и на старой реализации, необходимо поработать паяльником.
22 XC 052 S – System Supplier ECU SoftwareNumber B 122 HR 01 – Vehicle Manufacturer ECU SoftwareNumber
Прошивка 22 YB 072 S (последняя версия ПО для НИВА-Шевроле) не имеет «привычного» аналога. Данная «неразбериха» с большой долей вероятности связана с тем, что торговый бренд «Нива» уже не имеет никакого отношения к АвтоВАЗу, и полностью принадлежит марке Chevrolet.
ЭБУ производятся в разных местах, страна – производитель указана на шильдике. До недавнего времени их было два – Германия и Россия, несколько позже появились «французы» а в конце 2007 г. стали появляться ЭБУ родом из поднебесной, made in China.
ЭБУ выпускается фирмами «Итэлма» (хххх- 1411020 – 82 ( 32 ), прошивка начинается на букву «I», например, I 203 EK 34 ) и «Автэл» (хххх- 1411020 – 81 ( 31 ), прошивка начинается на букву «А», например, A 203 EK 34 ). И блоки и прошивки этих блоков полностью взаимозаменяемые.
Производитель ЭБУ (в данном случае НПО «Итэлма») и тут не смог обойтись без сюрпризов. Была выпущена небольшая партия ЭБУ, с аппаратными различиями в канале обработчика датчика скорости без изменения шильдиков и идентификации прошивок. Т.е прошивки таких блоков имеют те же наименования, что и «обычные», но запись в блок прошивок от «старой» аппаратной реализации приводит к отсутствию сигнала ДС и ошибок, связанных с датчиком скорости. Для того, что бы адаптировать прошивки к данному ЭБУ, необходима небольшое изменение кода программы, которое можно произвести специальной утилитой.
M 73
Новые контроллеры М 73 производятся двумя заводами: НПО ИТЭЛМА и АВТЭЛ. Аппаратно контроллеры идентичны, но софт там принципиально разный.
Автэловские проекты (софт АВТЭЛ):
Итэлмовские проекты (софт ВАЗ):
(обратите внимание, что эти контроллеры может выпускать и АВТЭЛ, то есть, прошивка будет начинаться с A)
Редактирование прошивок и программирование этих блоков поддерживается продукцией SMS-Software: Combiloader и ChipTuningPro c соответствующими модулями.
Производитель предпринимает попытки защитить свою продукцию от несанкционированного доступа – с середины 2009 года часть контроллеров пр-ва «Автэл» защищены от чтения и записи (аналогично контроллерам Микас- 11 ЕТ). В 2010 должна быть внедрена защита и в контроллерах «Итэлма». Будьте внимательны, программировать без риска «завалить» блок их можно только программатором «Combiloader» со специальным модулем для защищенных блоков (Микас- 11 /М 73 А).
Аппаратно блоки постоянно модифицируются. В начале 2010 г. появились разновидности ЭБУ с заводской наклейкой-стикером «ДПКВ» (Смотрите на фото) справа от основного стикера. При этом идентификатор прошивки (в данном случае, A 317 DB 04 ) остался прежним, при том, что конфигурация процессора изменена и некоторые элементы. В таких ЭБУ изменена полярность подключения датчика положения коленчатого вала на обратную (это связано с изменениями в проводке автомобиля).
Начиная с конца 2009 года все новые версии ЭБУ M 73 и Микас- 11 являются «закрытыми», то есть защищенными от чтения и записи прошивки обычными способами. При попытке чтения такого ЭБУ через BootLoader процессора, считанный дамп будет содержать «мусор» в виде последовательности байт: 9 B 00 9 B 00 9 B 00 … При попытке чтения диагностическим методом (без вскрытия ЭБУ) загрузчик выдаст сообщение «Ошибка запуска бутлоадера». Обратите внимание, что в этом случае нельзя производить попытку записи прошивки в блок обычными способами, это может привести к полной неработоспособности ЭБУ!
На этом, собственно, можно поставить точку в истории ЭСУД с механическим дроссельным узлом.
ЭБУ с поддержкой электронного дроссельного узла (с конца 2010 г.)
Впервые данные ЭБУ появились в ноябре 2010 года на автомобилях семейства «Калина», оснащенных электронным дросселем и электронным приводом дроссельной заслонки.
ЭБУ М 74 не совместим по проводке/разъему ни с одним ранее применявшимся ЭБУ.
Программирование М 74 возможно программатором Combiloader c соответствующим модулем (XC 27 x 5 ) в BSL режиме. Т.к производитель вывел вход разрешения программирования на колодку (есть мнение, что это временно), то возможен перевод в BSL режим без разборки ЭБУ.
Следует иметь ввиду, что данные блоки постоянно дорабатываются производителем и уже имеют различие в аппаратном и программном обеспечении. Например, прошивки для Калины I 444 CB 02 и I 444 CC 03 построены на одном аппаратном уровне и программно взаимозаменяемы, а I 444 CD 04 уже имеет различия и несовместима с предыдущими сериями.
В связи с появлением данного типа контроллера кабель М 74 для Combiloader дополнен доп. разъемом OBD, старый кабель снят с производства.
Контроллер 21114-1411020-32 производства ИТЭЛМА устанавливается на автомобили ВАЗ десятой серии с конца 2005 года. Этот блок относится к экологическому стандарту евро 2, т.е. предполагается обязательное присутствие датчика кислорода и адсорбера. Контроллер 21114-1411020-32 обеспечивает попарно-параллельный впрыск. Комплектация автомобиля, при при работе с данным блоком, должна содержать катушку зажигания с 3-хпиновым входом, ДМРВ BOSCH 0 280 218 116 и форсунки SIEMENS 6393.
ПО блока управления двигателем 21114-1411020-32 имеет в аппаратной реализации 7.2 три калибровки I204DM53, I204DM54 и I204DО57. Обычно они именуются как 1-я, 2-я и 3-я версии. Первые две версии являются неудачными, поэтому ВАЗ рекомендует их заменить на третью. Этот блок хорошо чипуется, поэтому он востребован среди любителей спортивного тюнинга. По прошествии нескольких лет была создана новая аппаратная реализация обозначенная как 7.2+, имеющая одну калибровку I204DP57. Корпус контроллеров 7.2+ изготавливался штамповкой из очень тонкого металла, за что в народе эту группу контроллеров прозвали «консервой». Слабым местом всех видов контроллеров 21114-1411020-32 является низкое качество выходных ключей зажигания. При выходе из строя ключа, ремонт должен быть проведен очень квалифицированным мастером, так как ключ должен быть припаян к плате всей плоскостью для обеспечения теплоотвода. Добиться этого и не сжечь ключ при пайке трудно и, поэтому, если вы не мастер радиомонтажник, лучше меняйте блок на новый. Регулярно сушите пол салона, так как поверхность платы контроллера не лакирована и он боится сырости.
Для ВАЗ 2110 с 8-ми клапанным двигателем объемом 1.6 литра «Евро-2»
Электронный блок управления (ЭБУ) представляет собой вычислительное устройство, основанное на обработке информации, поступающей от входных датчиков, и основанное на этой информации. Работа систем и агрегатов современного авто напрямую зависит от корректной работы этого «мозгового центра». Неисправности в электронном блоке немедленно отражаются на работе по электропитанию, трансмиссии, выхлопной системе и другим элементам.
