412012200 корзина сцепления на какие машины он ставится
***125*** Как определить какое сцепление стоит на Калине
Информация взята отсюда 100% способ определения сцепления
В очередной раз озадачился вопросом замены сцепления. Оснований предостаточно, малый ход педали, бывает не с первого раза включаются и переключаются скорости и т.п.
Но встал вопрос какое брать?!
Когда первый раз меняли, ‘сервесмены’ ставили свое сцепление и судя по квитанции было
но хотелось бы полной уверенности,
.
Но и может кому будет полезна эта информация
Определение размера корзины сцепления без снятия КПП.
(стартер надо снимать но это таки не кпп, 10мин если с перекурами)
Для начала несколько фактов
190мм (2108)
200мм (2110 он-же 2112 он-же приора)
— соответственно применяется 2 вида маховиков 2108 и 2110
на маховик 2108 можно поставить только корзину 2108 на 2110 только 2110
крепеж в разных местах
-маховики разного диаметра (2110 больше) и у них разные зубчатые венцы (для стартера)
— расстояние между осями первичного вала и стартера у всех видов картера (под 2 или под 3 шпильки) одинаковое
Отсюда вывод что размер бендикса зависит исключительно от размеров маховика.
(межосевое расстояние = радиус венца маховика +радиус шестерни бендикса )
Меньший диаметр шестерни соответствует бОльшему маховику и естественно корзине 200мм.
Стартеры могут быть 2108 (3 шпильки передняя втулка в картере )
кстати на моей Калинке стоит стартер с 2 шпильками
или 2110 (2 шпильки передняя втулка на самом стартере)
Кроме того 2108 могут быть редукторные или безредукторные
Это неважно абсолютно.
Любой стартер может стоять с любым сцеплением.
Все зависит исключительно от бендикса.
ЗЫ.Для особо занудливых.

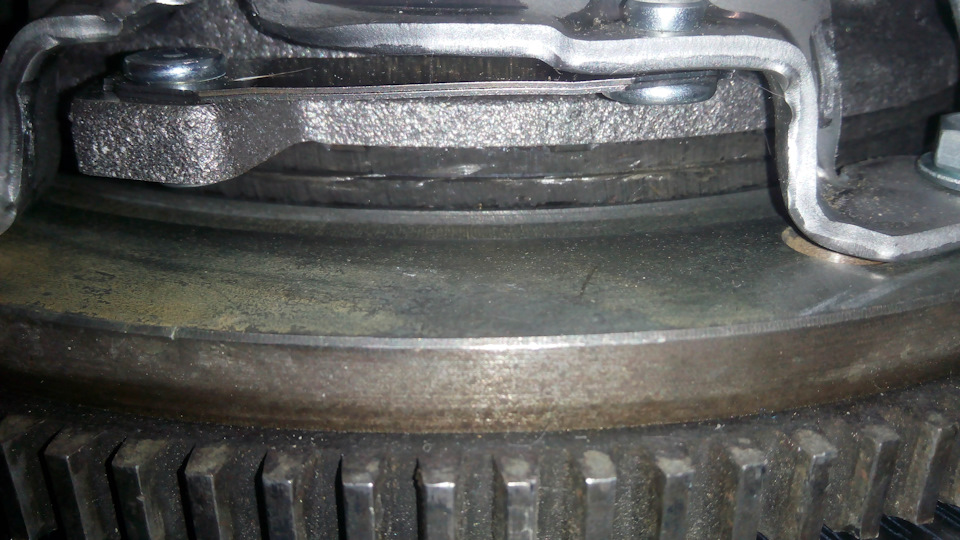

Кроме того корзины 190 и 200 отличаются креплением.
те расстояния чередуются 75мм 155мм 75мм 155 …
возможно это видно через окно стартера (с зеркальцем) не пробовал
Запчасти
Лада Калина Хэтчбек 2012, двигатель бензиновый 1.6 л., 82 л. с., передний привод, механическая коробка передач — другое
Машины в продаже
Комментарии 34
Спасибо тебе огроменное, так получилось что нужно восстановить знакомым калину, а на диске сцепления написано только valeo, пошел в гараж заказывать мерить и заказывать диск)
Пожалуйста, надеюсь была полезной информация.
Была, уже заказал диск (был 200мм)
Пожалуйста, надеюсь была полезной информация.
Привет.из всего вышеописанного нужно только снять стартер и посчитать количество зубьев на бендиксе и станет ясно какое сцепление установлено.правильно?
И вам здравия! К сожалению не профи в выборе запчастей, и порекомендовать вряд ли смогу. На своем опыте убедился брать сцепление от 2108 не стоит, хоть оно и подходит (в моем случае), но проживет в Калине оно не долго. По запчастям полная лотерея — как повезет( опять же сугубо мое личное мнение)
От 2108 в смысле по размеру 190 мм.
Вот нашёл очень качественное сцепление в сборе SACHS 3000951211(190мм), 3000951033 (200мм) в экзисте 4300 р.
Ему остаётся только снять стартер и посчитать зубьяина бендиксе, где 11 это 190 мм, а 9 это 200 мм.
Дай бог что бы все было хорошо! Вот к примеру сегодня пошел подкачать колесо, оказалось — шуруп. Поставил заплатку- жгут. Решил завести машину — не завелась. Оказалось контакты в модуле бензонасоса, зачистил контакты — все хорошо! Вооот, а пошел всего лишь подкачать колесо)))
И вам здравия! К сожалению не профи в выборе запчастей, и порекомендовать вряд ли смогу. На своем опыте убедился брать сцепление от 2108 не стоит, хоть оно и подходит (в моем случае), но проживет в Калине оно не долго. По запчастям полная лотерея — как повезет( опять же сугубо мое личное мнение)
Когда-то брал комплект сцепления крафт 2108. Менял на пробеге 100.000км. Продал с пробегом 198.000км. Долго это или много?
Таки всё гораздо проще. Скинул стартер, провернул маховик и посмотрел, где расположены центровочные писюны)
У 2110 они ровно по центру каждой пары болтов, а у 2108 рядом с одним из них)
если у него 11 зубьев на бендиксе (2108), то вот этот комплект 3000951211 от SACHS ему подойдёт? в экзисте он 4350 р.
Достаточно вынуть стартер и посмотреть сколько зубьев у бендикса.
у меня калина 1, 12 года универсал, какое сцепление?
Оригинальный вопрос! Все равно, что у доктора попытаться узнать, без сдачи анализов, уровень сахара в крови — лишь назвав свой возраст! Вроде наглядно расписал смотрите в свой машине параметры стартера и корзины и сравнивайте!
находил подобную инфу «Главным и основным отличием сцепления 11183-1601130, 11186-1601130, 11193-1601130 и 21703‑1601130 по сравнению с дисками 2109-1601130 и 2112-1601130 является наличие в них более мягких демпферов гашения крутильных колебаний для сглаживания неравномерного вращения коленвала двигателя на холостом ходу, а так же в режиме нагрузок и торможений двигателем. При этом существенно уменьшена жесткость демпферов в режимах максимальной нагрузки. Угол закрутки ступицы ведомого диска при работе демпферов холостого хода вырос в два раза по сравнению с диском сцепления 2109-1601130 или 2112-1601130.»
Хотя поставил от 2108 и в принципе не вижу разницы, а жене так вообще больше нравится как восьмерочное сцепление работает))) говорит намного мягче.
Спасибо тебе!
Просто и чётко объяснил всё.
потенциально применимые сцепления для ВАЗ от иномарок.
Информация больше для себя. Дополню фото. Это черновик!
Размеры корзины сцепления LUK 620316600 2110,2170,1118
Нажимной диск 207мм / 133мм.
Максимально возможный ведомый диск 210мм
ВАЗ 2110-12
Ведомый диаметром 200 мм/ 142мм. 20 зубцов. Профиль ступицы диска сцепления: 20,1×22,6
ВАЗ 2106
Ведомый диаметром 200 мм/ 130мм. 20 зубцов. Профиль ступицы диска сцепления: 20,1×22,6
Mazda 323 2000
EXEDY MZD050U, Valeo MZ29
Ведомый диаметром 200 мм/ 130мм. 20 зубцов. Профиль ступицы диска сцепления: 20,1×22,1
Huyndai Accent VESIK motorsport
Valeo HD95
Ведомый диаметром 200 мм/ 130мм. 20 зубцов. Профиль ступицы диска сцепления:19,00×22,35
Mitsubishi Colt/Lancer/L300
Valeo MB03
Ведомый диаметром 200 мм/130мм. 20 зубцов. Профиль ступицы диска сцепления: 20х22,5
Mazda 3 BK
EXEDY MZD116U
Ведомый диаметром 200 мм/ 140мм. 20 зубцов. Профиль ступицы диска сцепления: 20,13х22,6.
Fiat Punto 2003
VALEO 821460
Ведомый диаметром 200 мм/ 135мм. 20 зубцов. Профиль ступицы диска сцепления: 20,25×23,2
Suzuki Liana 1.6L /SX4/Baleno/swift II/ Subaru JustyII
Exedy SZD020U
Ведомый диаметром 200 мм/140мм. 20 зубцов.Профиль ступицы диска сцепления: 20×22,4
Honda Civic/CRX/HRV
Valeo PHC HA06
Ведомый диаметром 210 мм/150мм. 20 зубцов. Профиль ступицы диска сцепления: 20.1×21,9
Exedy HCD802U
Ведомый диаметром 212 мм/160мм. 20 зубцов. Профиль ступицы диска сцепления: 20.1×21,9
ТО ЧТО НЕ ВЛЕЗЕТ В КОРЗИНУ LUK:
Fiat Brava/Bravo/Marea/ Lancia Dedra/Delta
Sachs 1878004557
Ведомый диаметром 215 мм. 20 зубцов. Профиль ступицы диска сцепления: 20,11×23,17
Ведомый диаметром 215 мм/145мм. 20 зубцов. Профиль ступицы диска сцепления: 20,1×22,6
Huyndai Accent/Getz/CoupeVII/Elantra
Exedy HYD115U
Ведомый диаметром 215 мм/144мм. 20 зубцов. Профиль ступицы диска сцепления:18,97×22,28
Alfa Romeo 155 1992-1997
Ведомый диаметром 215 мм. 20 зубцов. Профиль ступицы диска сцепления: 20×23
Alfa Romeo 156 1997-2006
SACHS 1878995801
Ведомый диаметром 215 мм. 20 зубцов.Профиль ступицы диска сцепления: 20,2×22,8
Alfa Romeo 147
Ведомый диаметром 215 мм. 20 зубцов. Профиль ступицы диска сцепления: 20,2×22,8
Mitsubishi Galant/Colt/FTO/Eclipse/Lancer/Space runner/Space wagon/
EXEDY MBD005U
Ведомый диаметром 215 мм/140мм. 20 зубцов. Профиль ступицы диска сцепления: 20х22,4
Mitsubishi Eclipse turbo/Lancer evo
EXEDY MBD047U
Ведомый диаметром 225 мм/150мм. 20 зубцов. Профиль ступицы диска сцепления: 20х22,5
Suzuki Grand Vitara J20A 1998-2005
EXEDY SZD042U
Ведомый диаметром 225 мм/150мм. 20 зубцов. Профиль ступицы диска сцепления: 20×22,5
Небольшой вывод:
возможная альтернатива диску 2112 это мазда 323 или акцент: размер 200мм, ширина фрикциона 35мм (30мм 2112)
Комментарии 58
Очень информативно когда выкладываются фото с размерами, спасибо автор!
Друг скажи пожалуйста не ставил шайбы между корзиной и маховиком в 1мм? Кто то говорит что сцепа будет хватать в самом низу так как хундаевский толще на 1мм в отличии от вазовского…
извини, это было уже так давно, что ничего не помню.
Друг скажи пожалуйста не ставил шайбы между корзиной и маховиком в 1мм? Кто то говорит что сцепа будет хватать в самом низу так как хундаевский толще на 1мм в отличии от вазовского…
шайбы ставят, все работает адекватно. диск от хенде вообще лучшее решение особенно если турбо
Друг все уже давно стоит и отлично функционирует и держит момент 250+, без каких либо шайб и прочей лабуды!
Видимо диск тонкий как сток. Я ставил от акцента, он толще с ним подкладывал шайбы, 280лс держит на двойном лепестке
Нет диск сочный, потолще 2106
Диск сцеплени Suzuki Grand Vitara J20A 1998-2005
EXEDY SZD042U
Ведомый диаметром 225 мм/150мм. 20 зубцов. Профиль ступицы диска сцепления: 20×22,5.
Сегодня примерял на первичный вал в НИВУ, встал по шлицам как РОДНОЙ.
Подскажи пожалуйста примерялся в Шеви ниву или в ниву 2121?
Здравствуйте. У меня калина и 10 сцепление. Хочу поставить валео hd-95, 200mm.
На экзисте по артикулу 803891 в названии пишется Valeo PHC, а на другом сайте по тому же артикулу в названии стоит Valeo VPH, в чем разница и как понять какое мне взять? И там и там 200mm
Как мне сказали в магазине есть производство корея, а есть именно Франция. Какое лучше?
Я не знаю в чем разница, себе брал хд95… не вникал в то какая серия и страна производитель.
Но на коробке написано было Рнс
Здравствуйте. У меня калина и 10 сцепление. Хочу поставить валео hd-95, 200mm.
На экзисте по артикулу 803891 в названии пишется Valeo PHC, а на другом сайте по тому же артикулу в названии стоит Valeo VPH, в чем разница и как понять какое мне взять? И там и там 200mm
Как мне сказали в магазине есть производство корея, а есть именно Франция. Какое лучше?
Лучше ставь этот MBD006UF экседи.
Ставится без доработок и цена дешевле, в автодоке 1.5тр. В hd-95 нужно укоротить ступицу. У меня турбина и экседи, почему-то, держит лучше. HD95 ушла уже после 2-2.5т.км.

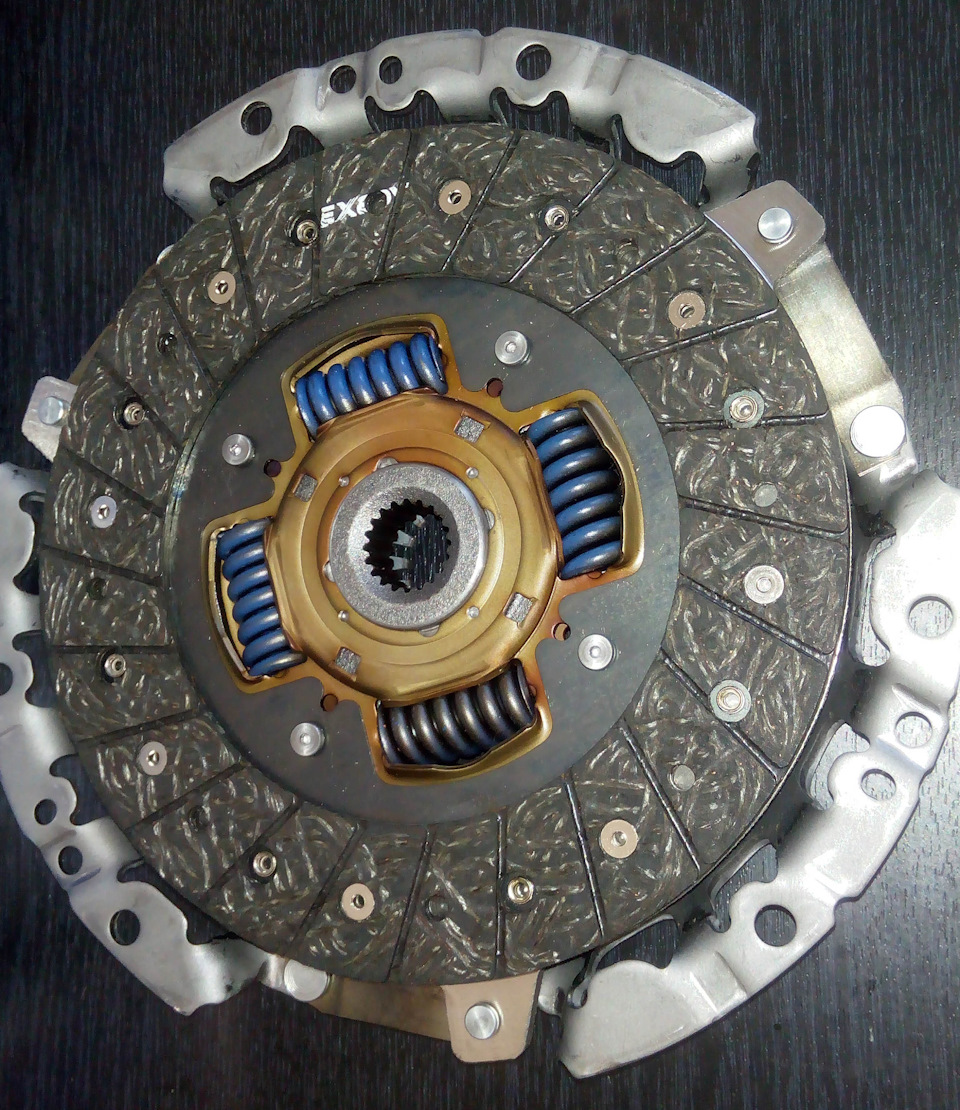

Диск сцепления от Акцента в корзине 2170 Luk
Всем привет!
Доолго я шёл к покупке диска сцепления от Акцента, но вот решился…

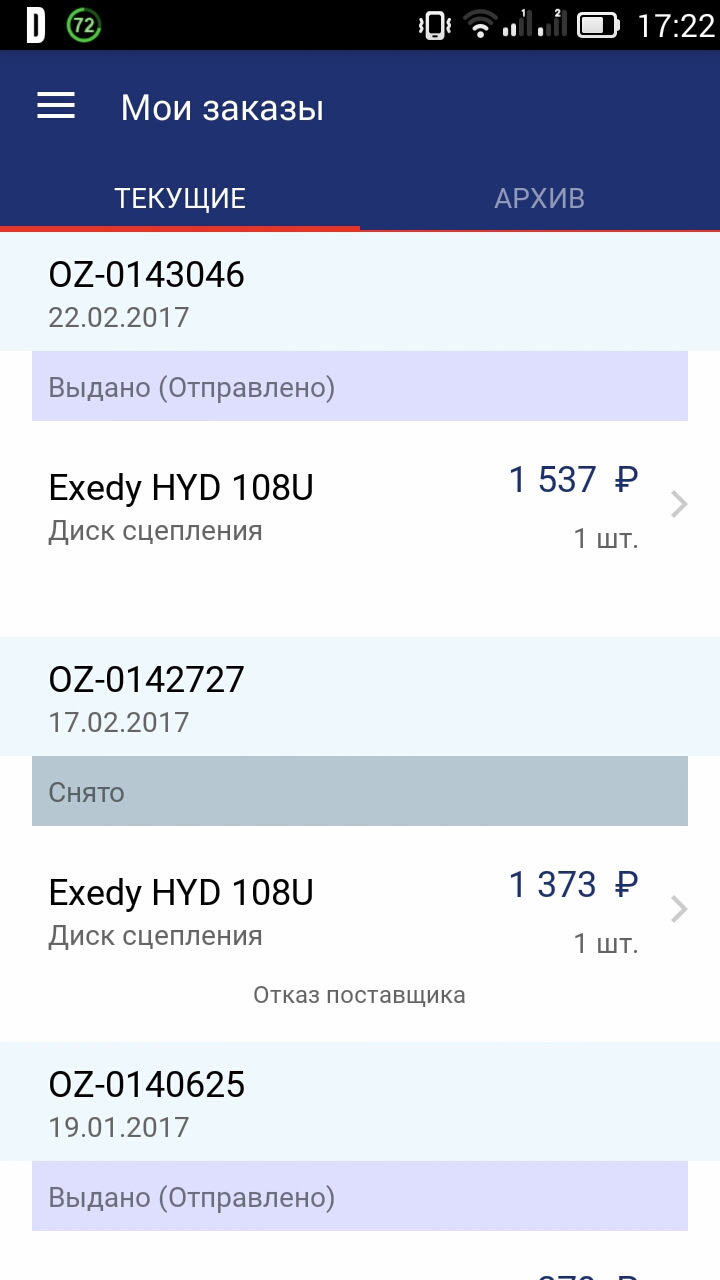

Ждал я его также долго, заказывал аж дважды)

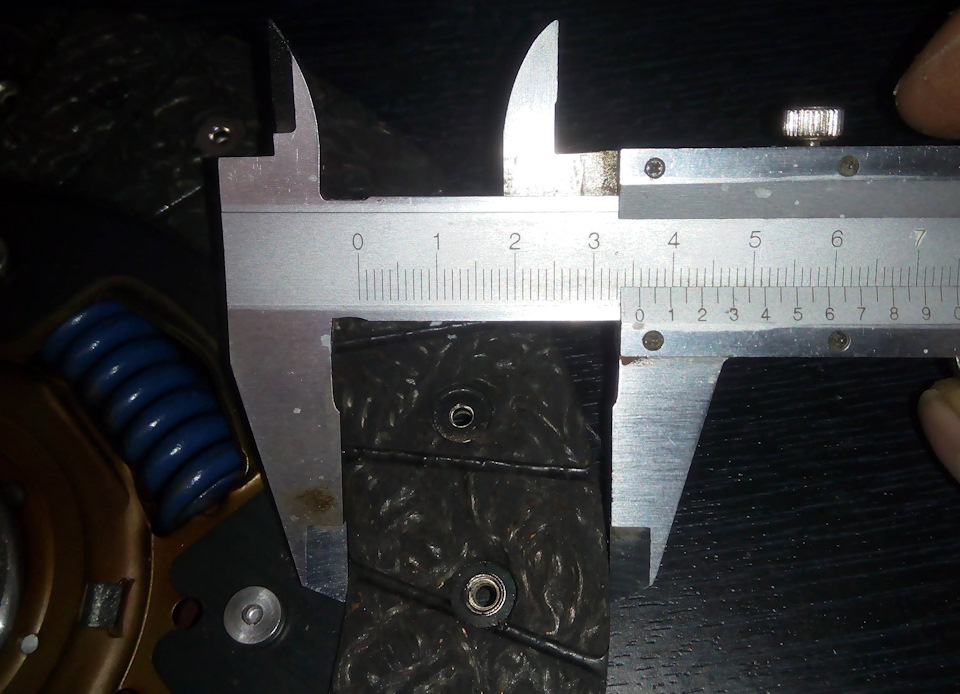

Очень много людей читал, что ставят, но по итогу никаких размеров не пишут, исправим!
Визуально и по весу он много солиднее любого Вазовского, единственный косяк, что мною замечен, это обработка с торца, но это не так важно.

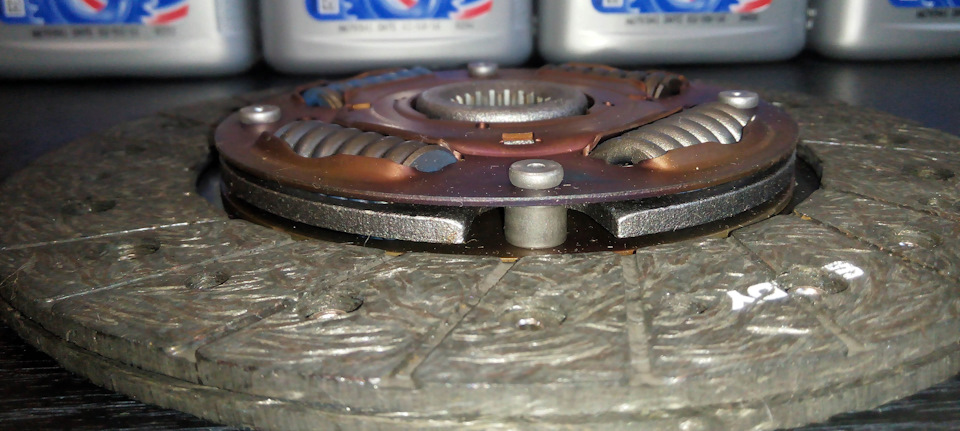

По фото ниже прекрасно видно, что ступицу точить не то, чтобы не надо, а даже некуда!

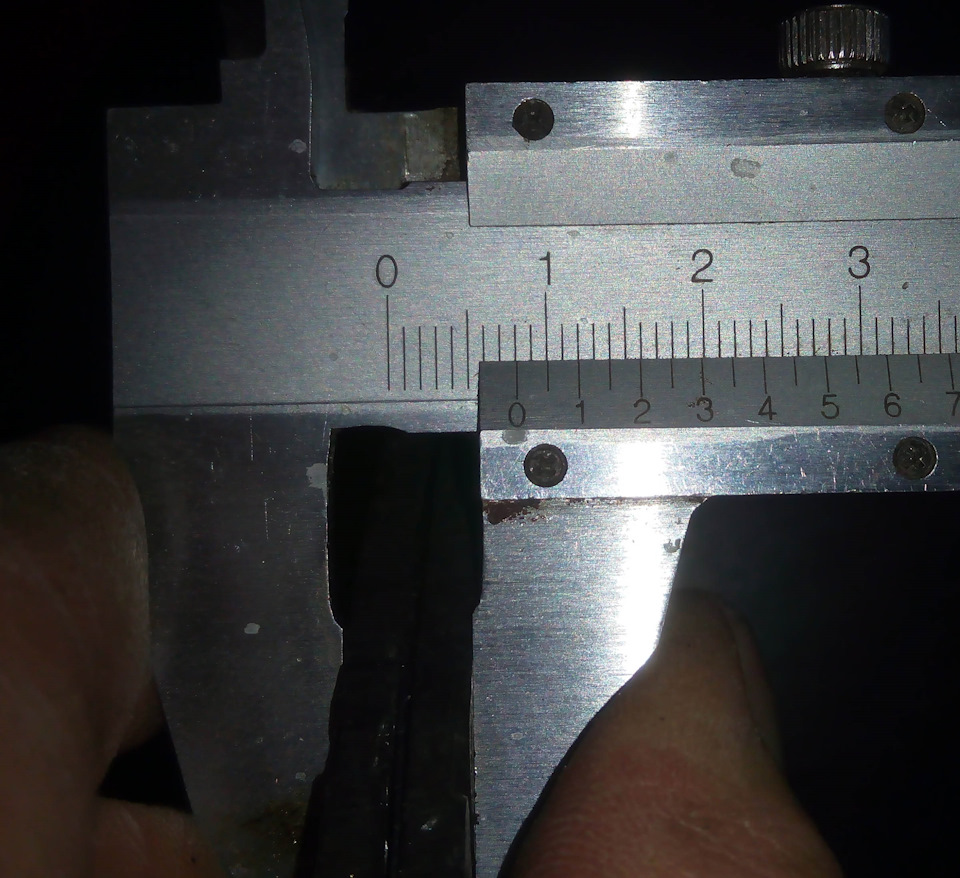

Толщина в сжатом состоянии должна быть как раз примерно 8мм, что практически соответствует Вазовскому диску, у которого 7,8мм.

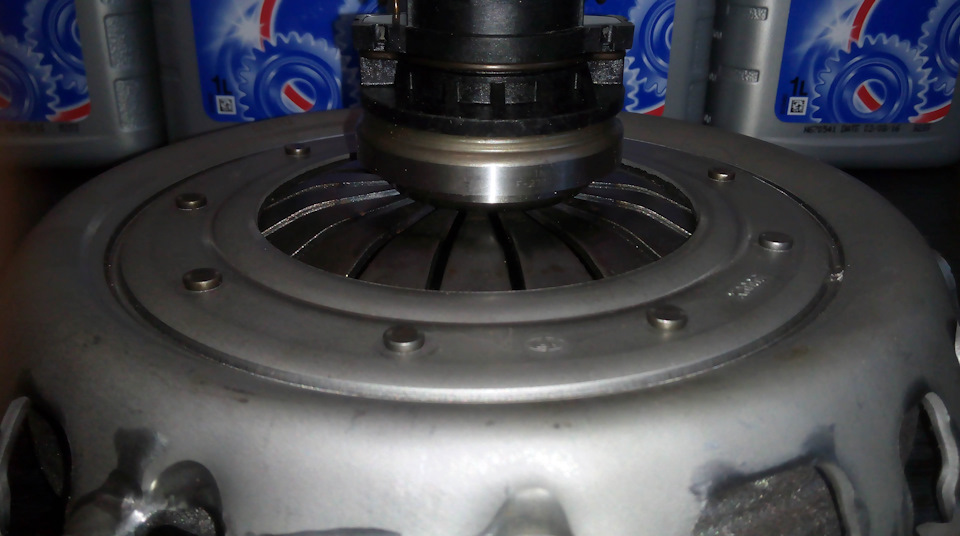

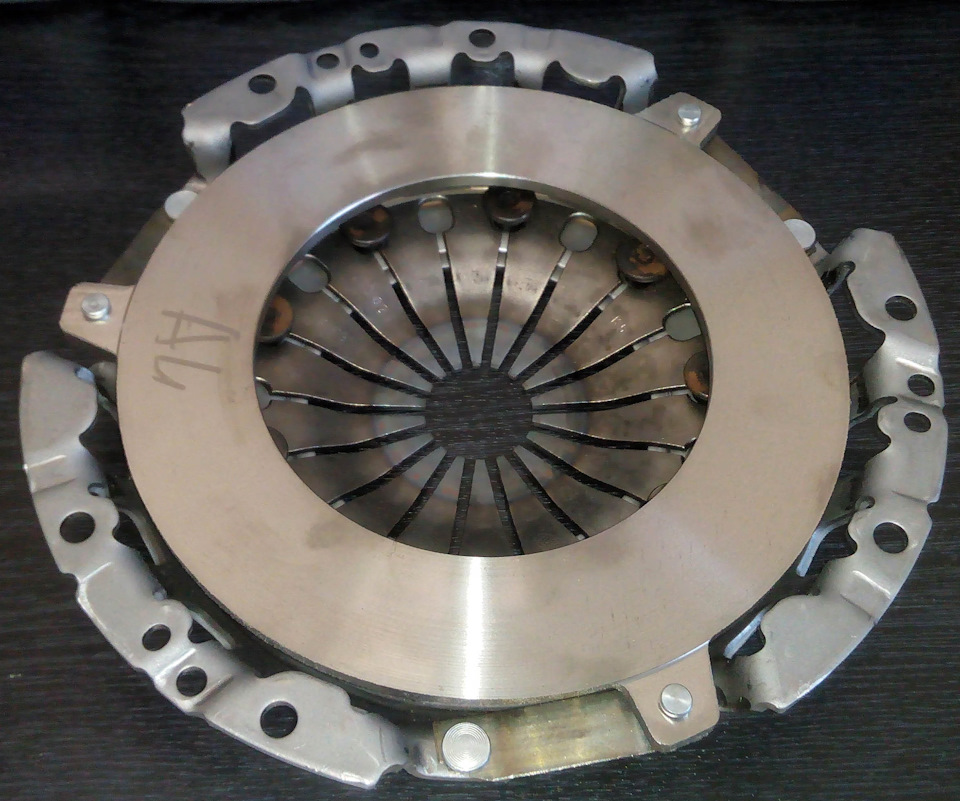

Корзина Люк от Приоры, самое могучее и сильное из всего, что есть серийно выпускаемое, с самой широкой площадкой под диск шириной 201мм и внутренним диаметром 126мм, такие успешно ставят на турбо-моторы с давкой до 1.5Бар(по разной информации).

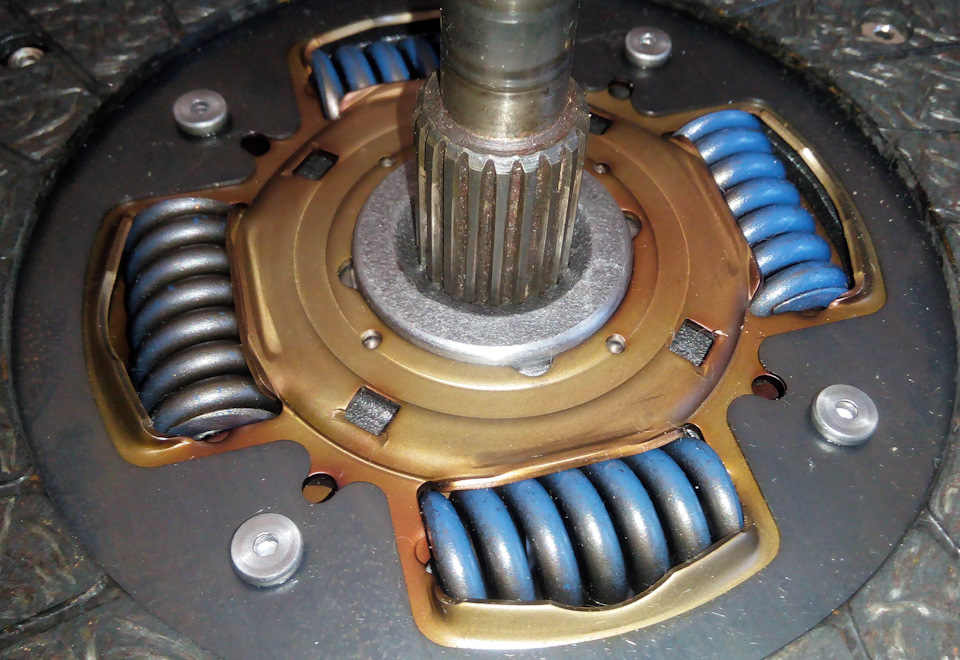

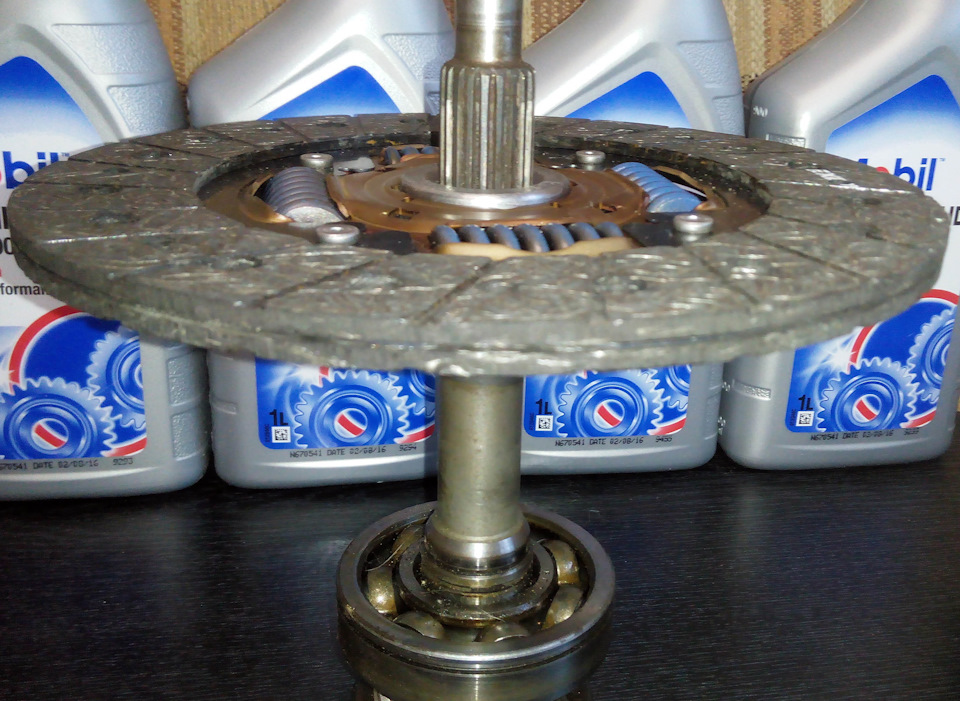

Диск встаёт изумительно на первичный вал
Цель преследуемая заменой сцепления это облегчить его выжим, тем самым сняв лишнюю нагрузку с полуколец за счёт более длинных рычагов корзины, облегчить вес данного узла и сделать его надежнее.

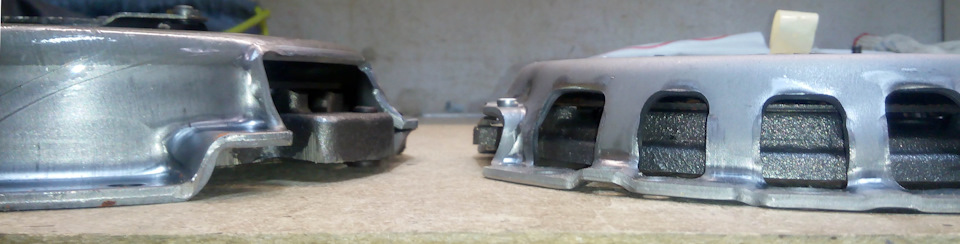

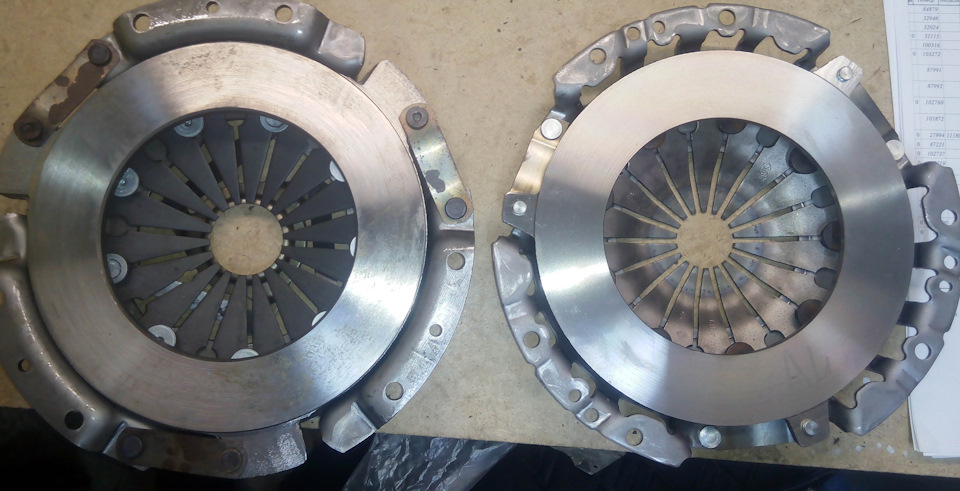

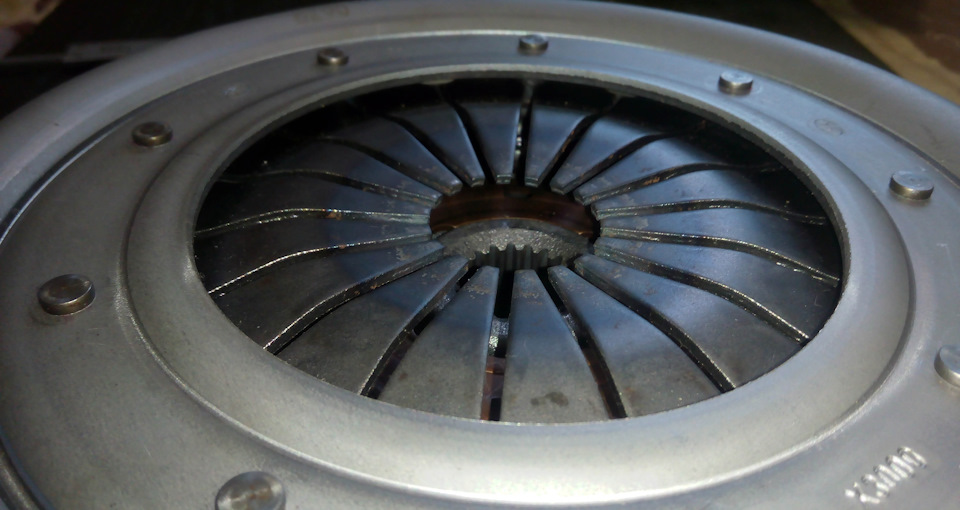

Для сравнения две корзины: Заводская 2101 и Luk

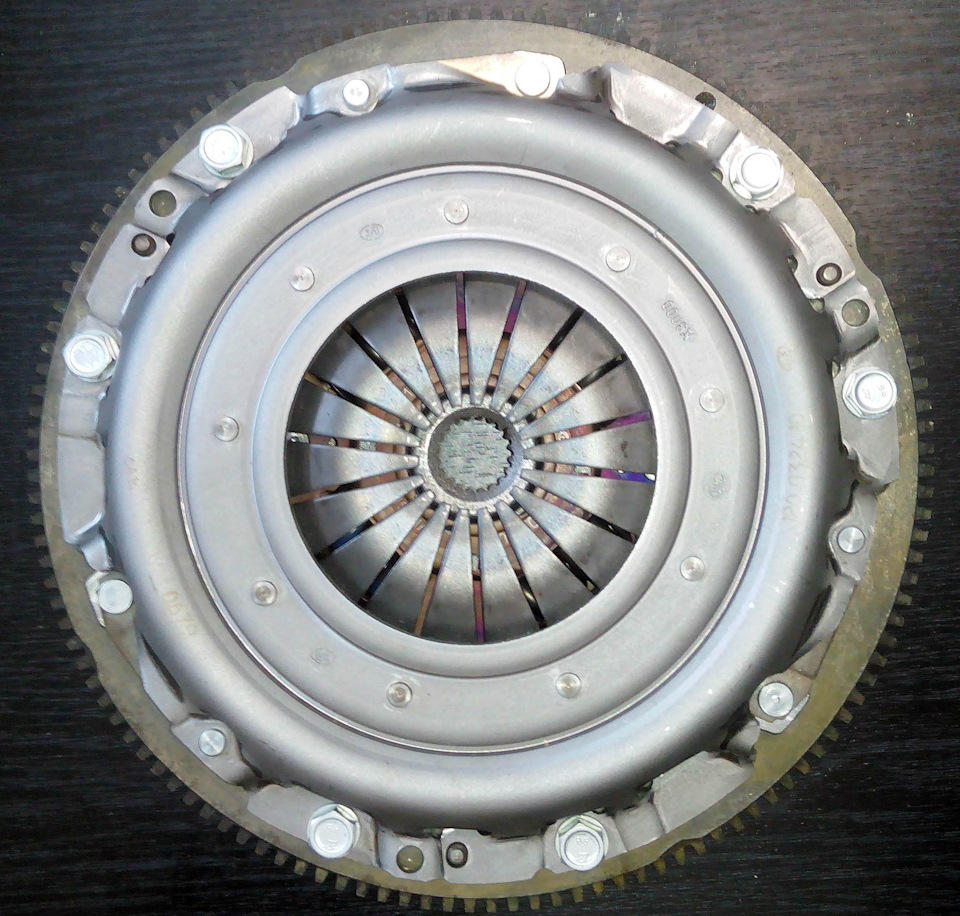

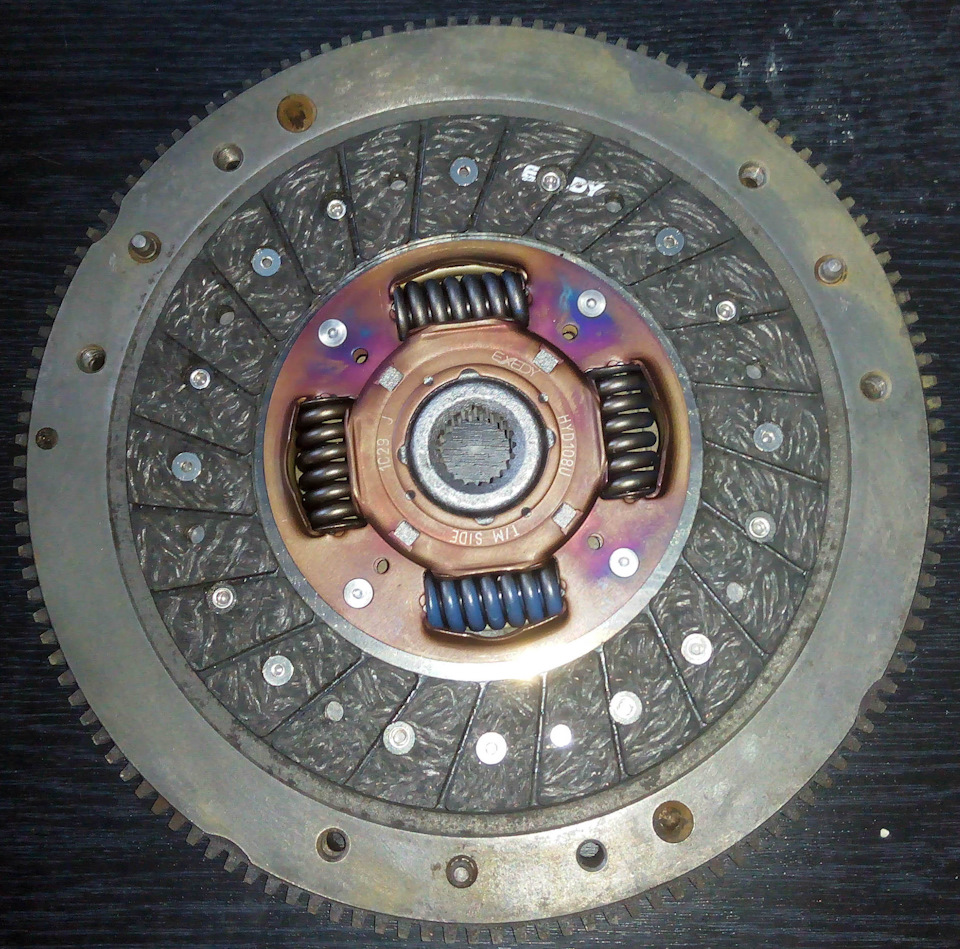

Обновлю запись добавив групповое фото с маховиком.

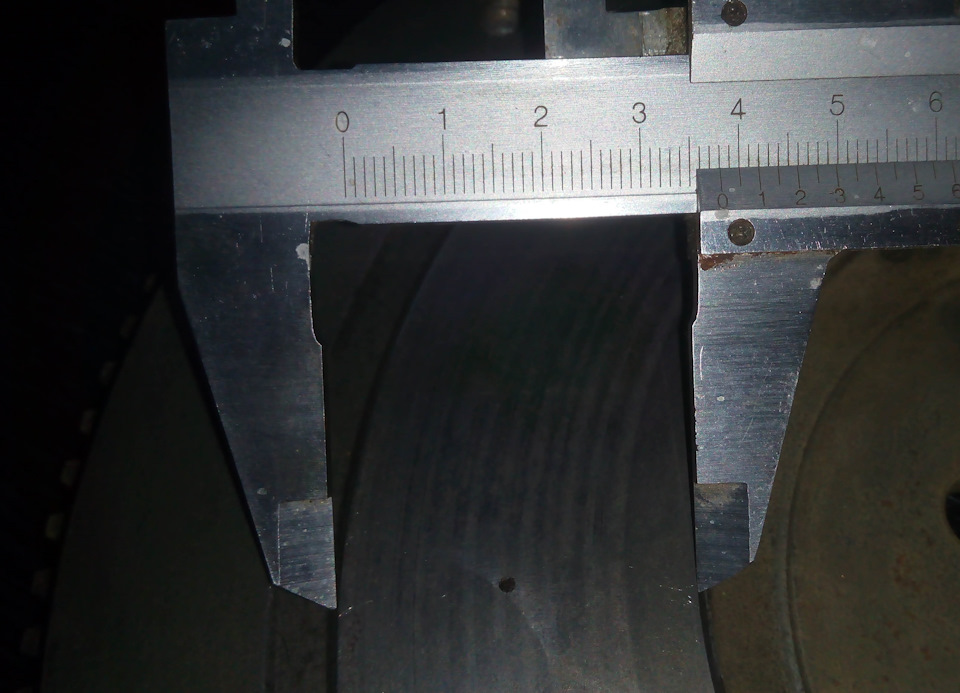

Про размеры:
Наружный диаметр рабочей части маховика составляет 202мм, внутренний 124,
Ведомый диск сцепления имеет наружный диаметр 200мм и внутренний 130мм,
Ведущий диск сцепления имеет 201мм в наружном диаметре и 126 внутреннем.
Этого более чем хватает для полноценного использования плоскостей.
Для сравнения есть размеры вазовских дисков большинства популярных моделей.
Всем спасибо!
Особая благодарность Express710 за поправку в размерах.
10.07.2020 Добавлю, что под болт вилки сцепления я накинул пару 1мм шайб для выравнивания её положения, однако и без них все прекрасно работает с гцс 2123.
Запчасти
Лада 2106 1990, двигатель бензиновый 1.2 л., 64 л. с., задний привод, механическая коробка передач — другое
Машины в продаже
Комментарии 59
На десятку такой бутерброд подойдёт?
Под карзину нечего не подлаживал
Да где-то читал типо диск толще выжима не хватает
Из-за разницы в 0.2-0.3мм? Это глупо. Ставят когда корзину двойную используют, однако это не правильно, поскольку она держится на силе трения которого с шайбами просто нет, ввиду чего, порой, срывает болты.
Все бы хорошо но не могу найти у нас такой диск
803 346 — Валео пробивается как аналог, думаю не хуже и по размерам должно быть то же.
MBD006U вот еще нашел что ставят теперь в раздумьях
Комфортно трогаться? А то у меня от 2106 вис стоит диск, трогается с дерганьем.
Дёрганье может быть как от кривой корзины, так и от кривого маховика.
Вполне мягко.
Нет, просто сцепа очень жесткая.
Какая бы не была, дёргаться и трястись ничего не должно.
а маховик какой стоит у тебя. и какой лучше поставить?
Спасибо друг! Толково, очень толково!
привет, дай пожалуйста артикулы на все детали
Привет. Там все артикулы написаны.
Заинтересовала запись, примерная цена всего?
Я сам пробил артикулы, нашел Корзину за 2600р и диск за 1500р, так и должно?
Просто собираю турбо мотор с давление 1.2 бара, встал вопрос о сцеплении, облегченные шатуны, облегченный маховик. Металлокерамика дорого стоит и жестко очень ездить, хотелось бы подобрать что нибудь дешевле и не сильно уступающее керамике. Твой вариант во всем очень подходит ))
2600 за корзину очень даже хорошо, у меня дороже вышло примерно на тысячу.
Выжимной я использовал F-238074(ina), но можно и от шеви.
В целом да, цена правильная.
