В Чем Разница T568A vs T568B: Прямой Кабель и Перекрестный Кабель?

При терминировании сетевого кабеля необходимо расположить цветные контакты передачи в правильном порядке. T568A и T568B являются двумя различными стандартами, которые используются для определения порядка их расположения. В чем же их различие? Данная тема будет освещена в этой статье.

Что представляют из себя стандарты T568A и T568B?

Как мы знаем, сетевые кабели состоят из четырех пар проводов, каждый из которых состоит из сплошной цветной проволоки и полосы того же цвета. В сетях Ethernet 10/100BASE-T используются только две пары проводов (оранжевая и зеленая). Две других цветных пары (коричневая и голубая) используются для других приложений сети Ethernet, а также в телефонных соединениях. В соответствии с различными требованиями сети, может быть использован прямой или перекрестный кабель. Для упорядочивания проводов используются два стандарта, T568A и T568B, в соответствии с которыми и были созданы типы кабелей. Они оба предоставляют различные схемы упорядочивания контактов передачи для терминации сетевых кабелей восьмипозиционными коннекторами RJ45.

Что представляют из себя прямой и перекрестный кабель?

Что такое прямой кабель?

Что такое перекрестный кабель?

Перекрестный Ethernet-кабель используется для прямого соединения компьютерных устройств. В отличие от прямого кабеля, в перекрестном использованы разные стандарты расположения контактов передачи: T568A на одном конце, T568B на другом. То есть контакты передачи на разных концах перекрестного кабеля расположены во взаимопротивоположном порядке. Такой тип кабеля часто используется для соединения устройств одного типа, например, двух компьютеров (через сетевой контроллер) или коммутаторов.

T568A или T568B: что выбрать?

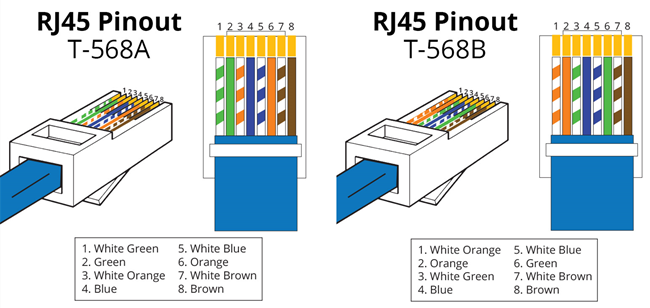

Так в чем же основное различие стандартов T568A и T568B? Как показано на изображении ниже, главным отличием этих стандартов является расположение оранжевой и зеленой пар проводов. Разумеется, разница не только в замене одного цвета, различаются также условия совместимости, что может повлиять на Ваш выбор схемы расположения контактов коннектора RJ45.

Вы можете использовать прямой кабель для следующих соединений:

Перекрестный кабель используется для следующих соединений:

В настоящее время стандарт T568B является более популярным среди пользователей и почти заменил собой стандарт T568A, особенно в новых соединениях, где отсутствует предустановленный шаблон. Он не только соответствует старой цветовой кодировке 258A, но также подходит для современных и будущих реалий и обладает обратной совместимостью с USOC. Стоит отметить, что стандарты T568A и T568B нельзя комбинировать, а также заменять один другим.

Источник: В Чем Разница T568A vs T568B: Прямой Кабель и Перекрестный Кабель?

Источник

Есть ли принципиальные отличия между схемами разводки T568A и T568B?

Статья из серии публикаций о конструкции, использовании и перспективах вилок RJ-45

С того момента, как структурированные кабельные системы стали строиться в расчете минимум на 1-гигабитные приложения, разница между схемами разводки T568A и T568B исчезла. Приложения 1000Base-T (и тем более мультигигабитные протоколы) задействуют все 4 пары одновременно в режиме полного дуплекса – каждая из 4 пар работает в оба направления одновременно.

Схемы разводки T568A и T568B для вилок и гнезд

Структурированная кабельная система строится на 4-парных кабелях. В соответствии с требованиями стандартов на СКС на каждый порт должны расшиваться полностью все 4 пары кабеля. Если оба конца каждого сегмента сделаны по одной и той же схеме разводки, система будет работоспособна. Однако во избежание путаницы не рекомендуется смешивать в рамках одного и того же объекта разные схемы разводки – на этапе эксплуатации это может создать сложности. Лучше выбрать какую-то одну схему – либо T568A, либо T568B – и следовать ей в пределах всего объекта.

Совет: чтобы не было путаницы, не используйте в рамках одной и той же системы обе схемы разводки одновременно. Выберите какую-то одну из них и следуйте только ей. В России наиболее популярна схема разводки T568B. Некоторые заказчики (в основном иностранные и транснациональные компании) могут предпочитать схему T568A и применять ее во всех своих офисах и филиалах по странам мира. Как американские, так и международные стандарты на СКС признают обе схемы разводки; в отечественном ГОСТ Р 53245-2008 также упоминаются обе схемы. Подавляющее большинство изготовителей компонентов для СКС, как фирменных, так и безымянных, наносят на свои изделия цветовую маркировку для обеих схем разводки, T568A и T568B. Монтажнику следует лишь выбрать нужную для данного конкретного объекта и придерживаться ее в ходе работы.

Если же требовалось соединить накоротко 2 рабочие станции между собой (сетевые карты DTE↔DTE) либо собрать сетевые коммутаторы в стек (сетевые карты DCE↔DCE), то в кабельной среде выполнялся кроссовер – транспозиция пар, при которой попадание «приема» на «передачу» обеспечивается за счет применения схемы разводки T568A на одном конце кабеля и схему T568B на другом.

Цветовая раскладка кроссовера, применявшегося в системах 10/100Base-T для соединения между собой двух рабочих станций или двух сетевых коммутаторов

Во избежание путаницы в системах 10/100Base-T, где требовался кроссовер, рекомендовалось применять для кроссоверных шнуров кабель с оболочкой другого цвета, не как у обычных «прямых» шнуров, чтобы они были хорошо различимы визуально. Также можно было применять шнуры с разным цветом хвостовиков или другими вариантами четко различимой маркировки. Кроссоверы никогда не выполнялись в фиксированных сегментах – стандарты в явном виде запрещают использовать неодинаковые схемы разводки на концах постоянных линий.

Поскольку уже много лет все сетевые карты в продаваемом оборудовании поддерживают 1 Гбит/с, в кроссоверных шнурах больше нет необходимости. Подавляющее большинство фирменных шнуров делается в «прямом» исполнении, с одинаковой схемой разводки на обоих концах, хотя при покупке будет нелишним проверить это по описанию. Если к структурированной кабельной системе, выполненной по схеме разводки T568A, подключить шнуры, выполненные по схеме T568B, система будет работоспособна. Верно и обратное утверждение.

Схемы разводки, отличные от T568A и T568B, в структурированных кабельных системах не применяются и не признаются. Хотя сейчас идет разработка так называемого 1-парного Ethernet, в СКС реализовываться он будет на основе тех же 4-парных кабелей, что и сейчас, в сегментах со схемами T568A и T568B, и лишь на конечных участках будет переходить на 1-парные кабели.

Источник

В Чем Разница T568A vs T568B: Прямой Кабель и Перекрестный Кабель?

Nov 23, 2018 · 4 min read

При терминировании сетевого кабеля необходимо расположить цветные контакты передачи в правильном порядке. T568A и T568B являются двумя различными стандартами, которые используются для определения порядка их расположения. В чем же их различие? Данная тема будет освещена в этой статье.
Что представляют из себя стандарты T568A и T568B?

Как мы знаем, сетевые кабели состоят из четырех пар пр о водов, каждый из которых состоит из сплошной цветной проволоки и полосы того же цвета. В сетях Ethernet 10/100BASE-T используются только две пары проводов (оранжевая и зеленая). Две других цветных пары (коричневая и голубая) используются для других приложений сети Ethernet, а также в телефонных соединениях. В соответствии с различными требованиями сети, может быть использован прямой или перекрестный кабель. Для упорядочивания проводов используются два стандарта, T568A и T568B, в соответствии с которыми и были созданы типы кабелей. Они оба предоставляют различные схемы упорядочивания контактов передачи для терминации сетевых кабелей восьмипозиционными коннекторами RJ45.

Что представляют из себя прямой и перекрестный кабель?

Что такое прямой кабель?

Прямой кабель — это один из типов кабеля витая пара, который используется в локальных сетях для соединения компьютера с сетевым концентратором, например, маршрутизатором. Данный тип кабеля часто также называют патч-кабелем, он используется как альтернатива беспроводному соединению, при котором один или более компьютеров связываются с маршрутизатором посредством беспроводного сигнала. В прямом кабеле контакты проводов соответствуют контактам на другой стороне. В прямом кабеле использован один стандарт расположения проводов, то есть на обоих концах использован либо стандарт T568A, либо T568B. Ниже приведена схема прямого кабеля, в котором контакты передачи на обоих концах провода расположены в соответствии со стандартом T568B.

Что такое перекрестный кабель?

Перекрестный Ethernet-кабель используется для прямого соединения компьютерных устройств. В отличие от прямого кабеля, в перекрестном использованы разные стандарты расположения контактов передачи: T568A на одном конце, T568B на другом. То есть контакты передачи на разных концах перекрестного кабеля расположены во взаимопротивоположном порядке. Такой тип кабеля часто используется для соединения устройств одного типа, например, двух компьютеров (через сетевой контроллер) или коммутаторов.

T568A или T568B: что выбрать?

Так в чем же основное различие стандартов T568A и T568B? Как показано на изображении ниже, главным отличием этих стандартов является расположение оранжевой и зеленой пар проводов. Разумеется, разница не только в замене одного цвета, различаются также условия совместимости, что может повлиять на Ваш выбор схемы расположения контактов коннектора RJ45.

Обычно прямой кабель используется для соединения неодинаковых устройств, а перекрестный кабель — для соединения устройств одного типа.

Вы можете использовать прямой кабель для следующих соединений:

Перекрестный кабель используется для следующих соединений:

В настоящее время стандарт T568B является более популярным среди пользователей и почти заменил собой стандарт T568A, особенно в новых соединениях, где отсутствует предустановленный шаблон. Он не только соответствует старой цветовой кодировке 258A, но также подходит для современных и будущих реалий и обладает обратной совместимостью с USOC. Стоит отметить, что стандарты T568A и T568B нельзя комбинировать, а также заменять один другим.

Расположение проводов прямого кабеля отличается от перекрестного. Простой способ определить, какой провод у Вас, — посмотреть на цветные контакты проводов внутри коннектора RJ45. Если порядок расположения проводов одинаковый на обоих концах, перед Вами прямой кабель. Если нет, то, скорее всего, перед Вами перекрестный кабель, либо провода расположены неправильно. В настоящее время перекрестный кабель более широко распространен. Компания ФС.ком предоставляет прямых Ethernet кабели Cat 5e, Cat 6, Cat 6a и Cat 7 в различных цветовых вариантах. Приходите на ФС.ком за патч-кабелями Ethernet!

Источник

4 Категории коннектора RJ-45! 568a и 568b В Чем Разница?

Данный стандарт Registered Jack был разработан для унификации и упрощения используемых разъемов для подключения оконечного оборудования в 1975 г.

Схема разводки 568a и 568b В Чем Разница?

TIA/EIA-568-B — это набор из трёх телекоммуникационных стандартов, выпущенных Ассоциацией телекоммуникационной промышленности США в 2001 году, который заменил собой устаревший стандарт TIA/EIA-568-А. Эти стандарты описывают построение телекоммуникационных структурированных кабельных систем в зданиях.

Эти стандарты наиболее известны по двум таблицам T568A и T568B, которые описывают соединение проводников кабеля типа «витая пара» (англ. twisted pair) с контактами разъёмов 8P8C (часто ошибочно называемыми RJ-45) при организации сети Ethernet.

Прямой (английский перевод straight through) кабель

При соединении оконечного оборудования Ethernet (такого как компьютер, сетевой принтер) с коммутационным оборудованием (хаб/коммутатор/маршрутизатор) оба конца кабеля обжимаются одинаково (т. н. прямой кабель). В пункте 6.2.1 стандарта, для горизонтальных соединений первой приведена таблица T568A, а также, как вариант, в случае необходимости разрешается использовать таблицу T568B. Для США федеральный закон (NCS, FTR 1090-1997) допускает коммутацию только по таблице T568A. На практике, при строительстве СКС и производстве патч-кордов, чаще используется таблица T568B (в том числе у некоторых Американских производителей, в частности, у AMP).

Перекрёстный (английский перевод crossover) кабель

Использование прямого кабеля рассчитано на то, что один (и только один) из концов кабеля присоединён к порту коммутатора, и перекрещивание сигнальных линий Rx (приём, англ. receive) и Tx (передача, англ. transmit) выполнено внутри порта. При непосредственном соединении между собой двух экземпляров сетевого оборудования (например, двух компьютеров или двух хабов) необходимо использовать специальный, т. н. перекрёстный, кабель (англ. crossover). У такого кабеля перекрещивание линий Rx и Tx выполняется при обжиме одного из концов кабеля.

Так как таблицы T568A и T568B отличаются друг от друга как раз тем, что в них переставлены местами пары 1-2 и 3-6, для изготовления перекрёстного кабеля для сети 10BASE-T и 100BASE-T достаточно обжать один конец кабеля по одной таблице, а другой конец — по другой.

Следует помнить, что устройства, поддерживающие стандарт 1000BASE-T, передают данные по всем четырём парам кабеля, причём по каждой паре сигнал передаётся сразу в обоих направлениях, и кадры промаркированы особым образом, что исключает неверную их сборку принимающим устройством. Поэтому любой конец кабеля, предназначенного для работы с любыми устройствами 1000BASE-T, будь то коммутаторы или узлы, может быть обжат по любому приведённому стандарту.

Почти все современные устройства Ethernet способны автоматически определять тип (прямой или перекрёстный) подключенного кабеля (или, что одно и то же, тип порта) и подстраиваться под него. Эта функция имеет обозначение Auto-MDIX.

Распиновка разъема RJ45 (картинка )

Почти все современные устройства Ethernet способны автоматически определять тип (прямой или перекрёстный) подключенного кабеля (или, что одно и то же, тип порта) и подстраиваться под него. Эта функция имеет обозначение Auto-MDIX.

Данная функция разработана HP в 1998 году. Вопрос автооопределения типа кроссировки снят уже многие годы! Если ваше устройство поддерживает 1000BASE-T стандарт то вы можете не беспокоиться о типе подключения.

С тех пор как подавляющее большинство структурированных кабельных сетей перешло на скорости 1000 Мбит/с (1 Гигабит) разница между схемами разводками проводников в разъемах исчезла.

В Европе и США распространена расшивка о схеме А у нас по схеме B.

В России используется разводка 568B. У нас монтажники СКС могут смело полагаться, что первый проводник будет оранжево-белый а последний коричневый 658В.

Статья: дополнена 04 03 2021 года

Категории коннекторов для кабелей

Разъем коннекторов — 8P8C (8 Position 8 Contact), ошибочно называемый RJ-45 (Registered Jack) — унифицированный разъём, используемый в телекоммуникации. Имеет 8 контактов и фиксато
Используется для создания ЛВС по технологиям 10BASE-T, 100BASE-TX, 1000BASE-T и IEEE 802.3bz, с использованием 4-парных кабелей типа «витая пара». Используется во многих других областях и для построения иных сетей.
Для создания полного соединения с сигнальным кабелем, проводники вводятся в разъём согласно соответствующим стандартам и обжимаются специальным обжимным инструментом (кримпером). При обжиме для сетей Ethernet используются таблицы T568A и T568B.
Разъёмы 8P8C существуют для однопроволочных жил (solid), многопроволочных жил (patch), а также универсальные. Имеют маркировку PLUG-8P8C-x, где x может иметь следующие значения: U — универсальный (многоцелевой), S — однопроволочный, P — многопроволочный. Недопустимо использовать разъём для однопроволочного кабеля совместно с многопроволочным кабелем, и наоборот, — так как это приводит к повреждению жил кабеля.

В случае вариантов RJ45 8P8C с ключом маркировка имеет вид RJ-49S.

Колпачки (Strain Relief Boots ) коннектора RJ-45

Статья: дополнена 20 08 2021 года

Сайт: Anbik.ru

Обжим кабеля RJ 45

Для обжима витого кабеля вам потребуются следующие материалы и инструменты:

Витая пара UTP 4 пары неэкранированная для внутреннегот размещения в помещениях Cabeus UTP-4P-Cat.5e-SOLID-GY

Съёмник изоляции, или стриппер (англ. wire stripper) — электромонтажный инструмент, предназначенный для удаления изоляции с концов проводов или разделки кабеля при электромонтажных работах.

Инструмент для зачистки кабеля и обрезки Cabeus HT-318

Кабельный тестер, тестер витой пары — устройство, обычно состоящее из двух частей, проверяющее состояние кабеля или кабельной линии. Некоторые приборы позволяют проводить измерения характеристик кабеля или кабельной линии. На данный момент существует три класса приборов: для базовой проверки кабеля, для квалификации кабельной системы, для сертификации кабельной системы.Тестер для витой пары, коаксиального кабеля и телефонных кабелей. Обычно такие устройства делаются достаточно универсальными и позволяют проверять различные типы кабелей электрической связи.

Статья: дополнена 08 09 2021 года

Этапы обжима кабеля RJ45

1 Подготавливаем рабочее место для обжима коннектора и нам потребуется:

2 Подготавливаем жилы медного кабеля для обжима в в разъем RJ45

Источник Wikipedia о регламентированных длинах коммутационного шнура

3 Обжимаем коннектор RJ-45 8P8C

4 Диагностика витой пары кабельным тестером

Статья: дополнена 10 09 2021 года

Типы коннекторов RJ-45

Статья: дополнена 13 09 2021 года

Маркировка коннекторов стандарта RJ45/RJ11

Расшифруем маркировку на примере Cabeus 8P8C-C6:

В описание к карточкам товара всегда можнонайти полную информацию. Следует запомнить что RJ45 примерно на половину больше чем RJ11/RJ12 (6P2C/6P4C/6P6C)телефонных коннекторов. Возможно установить в порт RJ45 телефонный коннектор но не будет контакта с крайними контактами.

Раздел 47 CFR Часть 68

TIA-568 стандарт для 8 жильного кабеля

TIA-568-C.2 стандарт общий стандарт систем и компонентов оптоволокна, витой пары и коаксиального кабеля.

Какая разница между вилкой RJ45 для CAT5 и CAT5E

Физических различий между данными категорииями нет. Для экранированных разъемов применяют металлические накладки в корпусе.

Разница заключается в скорости передачи данных которая различается частотой пропускания сигнала.

Разница расположения 8 жил в разъемах 8P8C в коннекторах RJ45 Cat.5,5e и CAT.67

В джеках 8p8c cat 5 и cat.5e 8 жил расположены ровно горизонтально.

В джеках cat 6, cat 6A, cat6eи cat.7 витой пары 8 жилы расположены ровно зигзагообразно.

Кроме того для удобства укладки многожильного кабеля в комплеке идет пластиковая вставка

Категории коннекторов RJ-45

2 грамма штука ( поставляется упаковками по 100 шт (Вес:

Данный разъем получил наибольшее распространение на текущий момент 27.01.2021 год.

Данный тип подходит в ЛВС, где требуется запас мощности на ближайшие годы на текущий момент 2021 год.

Эти разъемы применяют где требуется повышенные требования к передачи данных в ЦОД. Для домашнего использования избыточен но совместим на начало 2021 года.

Данный тип используется в ЦОД и учреждениях где требуется максимальная скорость передачи данных в 2021 года.

IEEE P802.3ba Intrerim, New Orleans, La, USA, Jan 2010

*Adopted by IEEE P8-02.3ba TF at March 08 Plenary

Статья: дополнена 27 09 2021 года

Стандарт ANSI/TIA 568.2-D отличие от TIA-568-C.2

Самые большие изменения в новом стандарте кабелей для витой пары включают добавление модульных оконечных линий связи (MPTL) и патч-кордов калибра 28 AWG, а также перенос категории 8 в основной документ и ссылки на TSB 184A для руководства по удаленному питанию, например несимметрия сопротивления между парами для четырехпарного PoE.

Кабели категории 8, которые ранее были утверждены в стандарте TIA-568-C.2-1, опубликованном в ноябре 2016 года, теперь интегрированы в основной стандарт 568.2-D.

Утверждена прямая оконцовка линий разъемами. В стандарте ANSI/TIA-568-C.2 горизонтальный кабель подключают к оборудованию через розетку и коммутационный шнур (патч-корд). В новом стандарте ANSI/TIA-568-C.2 в определённых ситуациях возможно подключать напрямую без розеток. Кабель с 2 сторон оконцевывается специальными разъёмами и подключается к сетевому оборудованию сразу от патч-панели.

TIA-568.2-D также включает рекомендации по поддержке подачи питания по кабелям POE с симметричной витой парой. Это дает рекомендации для кабелей витой пары, которые будут поддерживать питание постоянного тока, особенно в ответ на предстоящий стандарт IEEE 802.3bt.

Важно с при использование нового утвержденного калибра 28 AWG длина канала немного уменьшается от максимальной ранее длины 100 метров (пример 10 метровый шнур коммутационный калибра 28 AWG требуется применять с горизонтальным кабелем длиной 82.5 метра для канала 92,5 м).

Статья: дополнена 28 09 2021 года
