Ардуино для автомобиля самоделки

Проекты от Ардуино для автомобилей

Плата Arduino является одним из самых популярных аппаратных модулей для модификации машин. Она не занимает большое количество свободного пространства в салоне и обладает высокой мощностью. Для реализации Ардуино-проектов для автомобиля не требуются знания микроэлектроники и программирования.

Особенности применения Ардуино в автомобиле для его улучшения

Для улучшения периферийных деталей авто рекомендуется использовать микроконтроллер Arduino Pro Mini.

С помощью этого устройства можно создать следующие приборы:

Во время движения транспортного средства на нем отображаются следующие показатели:

Если плата Arduino совместима с платформой IDE Teensy 3.6, то можно установить в салоне датчики движения. Они рассчитывают расстояние между машинами, что позволит снизить риск возникновения дорожно-транспортного происшествия.

Дистанция рассчитывается с помощью микропроцессора. Если расстояние между объектами меньше 1,5 м, то светодиоды на датчиках становятся зелеными. При меньшей дистанции диоды меняют цветовой оттенок.

При использовании микроконтроллера Ардуино нужно знать основные свойства проприетарного протокола связи. С его помощью осуществляется передача данных между устройствами. Работа самодельных устройств осуществляется при помощи скетча, написанного в программной среде Arduino IDE. Вывод данных производится через портативную консоль. Для стабильной работы платы рекомендуется приобрести SD-карту, где будут храниться скетчи и дополнительное программное обеспечение.

Какие датчики можно подключить

Для создания основных проектов на базе Ардуино требуются следующие датчики:

Комплектующие необходимо приобретать на официальном сайте производителя или в сертифицированных магазинах. В противном случае можно приобрести неисправное устройство, способное вызвать короткое замыкание.

Инструкция по подключению, запуску и настройке автоустройств на Arduino

Перед настройкой платы Ардуино рекомендуется установить расширение Teensyduino для программной среды Arduino IDE. Оно поддерживает большую часть электронных библиотек, необходимых для корректного написания скетчей. В папке с аппаратным обеспечением Ардуино нужно изменить местоположение эскизов и отредактировать их в настройках Arduino IDE.

При подключении платы к основным комплектующим могут возникнуть ошибки, связанные с некорректной работой приборов при недостаточном освещении или низкой температуре. Для устранения неполадок необходимо вставить скетч display_code_with_new_temperature_sensor и загрузить его на микроконтроллер. Для включения платы требуется подать на нее питание с помощью кабеля 12 В, подключаемого к порту OBD-II.

Источник

Первые шаги использования Ардуино в автомобиле

Совсем недавно недорогие микроконтроллеры, такие как Arduino, открыли новые двери для тех, кто хочет сделать интересные приспособления для своих автомобилей. В этой статье мы рассмотрим популярный проект, связанный с Аrduino в автомобиле, который использует эту популярную открытую аппаратную плату.

Возможность применения Arduino в автомобиле для его улучшения

Самый распространенный проект на Ардуино для автомобиля – установка в машине ЖК-дисплея с особыми функциями и показателями.

Когда Ардуино-дисплей в авто находится в движении, отображаются: процент нагрузки двигателя, напряжение батареи, температура в салоне и температура охлаждающей жидкости двигателя (есть несколько других статистических данных о транспортном средстве, которые могут отображаться, если нужны). Помимо дисплея и микроконтроллера, понадобятся различные датчики для создания этого Аrduino проекта для автомобиля.

Если Аrduino для автомобиля совместим с IDE Teensy 3.6, то читается анимированный растровый образ машины и резервные датчики. Каждый из четырех датчиков на своем месте, так же, как и анимационная картинка автомобиляоторая меняет цвет, исходя из того, насколько близко объект находится к машине (только зеленый означает Какие датчики можно подключить к Ардуино

В конечном итоге, пользователь получит отличное приспособление, контролирующие все возможные параметры автомобиля. Список деталей, которые понадобятся для создания этого ЖК-дисплея Ардуино для автомобиля, приведен ниже:

Подключение, запуск и настройка автоустройств на Ардуино

Для загрузки эскиза проекта Ардуино для авто в виде ЖК-дисплея в Teensy 3.6 вам необходимо установить Teensyduino. Затем вам нужно будет заменить библиотеки Adafruit_RA8875 и Adafruit_GFX в расположении библиотеки Teensy (а не на вашем типичном месте в документах). На Mac операционной системе нужно щелкнуть правой кнопкой мыши по значку приложения Arduino в приложениях, а затем перейти в:

/Содержание/Java/hardware/teensy/avr/libraries

В Windows данная папка находится под основным диском C, в файлах программ x86, Arduino, а затем в папке с аппаратным обеспечением. Как только вы это сделаете, вам нужно будет изменить расположение эскиза в приложении Arduino, отредактировав его в настройках – обычно библиотеки “Тинси” размещаются по следующему адресу:

/Applications/Arduino.app/Contents/Java/hardware/teensy/avr

Из-за проблемы с внутренним температурным датчиком пользователь устанавливает температурный датчик модуля DS18B20.

В zip-файле, который находится по ссылке выше, вы увидите 4 эскиза Аrduino.

Необходимо исправить ошибки, всплывающие при подключении электронного устройства, включая DS18B20, выводя температуру в 185 градусов по Фаренгейту; дисплей не включается вообще в холодную погоду, а пиксели застревают в неправильном цвете, когда дисплей затемнен.

Обратите внимание, что разгон teensy до 240 МГц не позволяет адаптеру I2C OBD-II взаимодействовать с teensy. Наконец, просто нажмите кнопку «Загрузить». В представленном скетче находятся обширные комментарии, которые помогут пользователю адаптироваться при конструировании ЖК-дисплея для авто.

Вскоре после установки дисплея пользователь поймет, что дисплей работает даже тогда, даже когда автомобиль выключен.

Заглянув в разводку OBD-II, электронщик обнаружит, что линия питания 12 В к разъему OBD-II всегда подключается непосредственно к батарее. Чтобы обойти это, необходимо купить разветвитель OBD-II и отрезать провод, идущий на контакт 16 на одном из двух разъемов на сплиттере, а затем подключить этот разрезаемый провод к добавлению проводки.

Затем, используя мультиметр, необходимо заглянуть в коробку предохранителей на стороне водителя и протестировать существующие предохранители, чтобы узнать, какой предохранитель получил питание после того, как ключ был включен в зажигание.

В конце пользователь подключает добавочный провод к предохранителю, который нужен для того, чтобы дисплей теперь включался только тогда, когда автомобиль работает и находится на ходу. Проведите некоторое исследование того, как правильно добавить схему к вашему автомобилю. Многие подобные проекты описаны на нашем сайте с подробными разъяснениями.

Кроме того, пользователь может добавить кнопку “стоп-старт” на Ардуино для своего дисплея с параметрами для автомобиля.

Источник

GSM-сигнализация для автомобиля на базе Arduino Uno

Предисловие

Кражи автомобилей на протяжении последнего десятилетия занимают одно из значимых мест в структуре совершаемых в мире преступлений. Это обусловлено не столько удельным весом данной категории хищений относительно общего количества преступлений, сколько существенностью причиняемого ущерба ввиду большой стоимости автомобилей. Слабая эффективность принимаемых мер в области борьбы с кражами автотранспорта к концу 90-х годов привела к созданию устойчивых групп, специализирующихся на совершении данных преступлений и обладающих отличительными чертами организованной преступности; вы наверняка слышали термин «черный автобизнес». Автомобильный парк европейских государств ежегодно не досчитывается ≈ 2 % машин, которые становятся предметом преступных посягательств. Поэтому мне пришла идея сделать gsm-сигнализацию для своего автомобиля на базе Arduino Uno.

Из чего будем собирать

Надо выбрать сердце нашей системе. На мой взгляд, для подобной сигнализации нет ничего лучше, чем Arduino Uno. Основной критерий — достаточное количество «пинов» и цена.

Теперь необходимо выбрать gsm-модуль, ведь наша сигнализация должна уметь оповещать владельца автомобиля. Так, надо «погуглить»… Вот, отличный датчик — SIM800L, размер просто замечательный.

Подумал я и заказал его из Китая. Однако всё оказалось не так радужно. Датчик просто отказался регистрировать SIM-карту в сети. Было опробовано всё, что только возможно — результат нулевой.
Нашлись добрые люди, которые предоставили мне более крутую штуку — Sim900 Shield. Вот это уже серьёзный штучка. В Shield-е и разъём для микрофона и для наушников, полноценный телефон.

Ок, но надо же снимать показания с каких-то датчиков, чтобы оповещать владельца. Вдруг автомобиль эвакуируют, тогда положение автомобиля явно будет меняться в пространстве. Возьмём акселерометр и гироскоп. Отлично. Такс, теперь ищем датчик.

Думаю, что GY-521 MPU6050 точно подойдёт. Оказалось, что в нём есть и датчик температуры. Надо бы и его задействовать, будет такая «киллер фича». Предположим, что владелец автомобиля поставил его под домой и ушёл. Температура в салоне автомобиля будет изменяется «плавно». Что же будет, если злоумышленник попытается проникнуть в автомобиль? Например у него получится открыть дверь. Температура в автомобиле начнёт изменяться стремительно, так как воздух в салоне начнёт смешиваться с воздухом окружающей среды. Думаю, что будет работать.

Модуль 3-х осевого гироскопа + 3-х осевого акселерометра GY-521 на чипе MPU-6050. Позволяет определить положение и перемещение объекта в пространстве, угловую скорость при вращении. Так же имеет встроенный датчик температуры. Используется в различных коптерах и авиамоделях, так же на основе этих датчиков можно собрать систему захвата движений.

Микросхема — MPU-6050
Напряжение питания — от 3,5V до 6V (DC);
Диапазон гироскопа — ± 250 500 1000 2000 ° / с
Диапазон акселерометра — ± 2 ± 4 ± 8 ± 16g
Интерфейс связи — I2C
Размер — 15х20 мм.
Вес — 5 г

Прикрутим модуль SD карты памяти. Будем ещё писать лог-файл.

И добавим сервопривод, при срабатывании датчиков будет поворачиваться сервопривод с видеорегистратором и снимать видео происшествия. Возьмём сервопривод MG996R.

Собираем

Про подключение каждого датчика в «гугле» огромное количество статей. И придумывать новые велосипеды у меня желания нет, поэтому оставлю ссылки на простые и рабочие варианты.

О, совсем забыл упомянуть о питании, от чего же будет питаться наша система. Питание будет от 12v автомобиля.

Тонкие моменты проекта

Фишки на Sim900 Shield должны быть установлены такие образом. Полезность SIM900 Shield.

Положение тумблера питания Sim900 Shield.

На этом всё, весь скетч лежит на GitHub. На мой взгляд, мне удалось создать gsm-сигнализацию, способную оповестить владельца автомобиля в случае происшествия. Проект получился экономным в плане финансовых вложений, что несомненно радует. В будущем планирую усовершенствовать gsm-сигнализацию, добавить новый функционал.

Источник

Внедрение Андройда в авто(часть5). Главный экран

Берем приложение и запиливаем главный экран(который до недавнего времени был пустым

Туда я решил вывести кнопку запуска и иконки текущего состояния авто.
-Двери
-Свет
-Запас хода

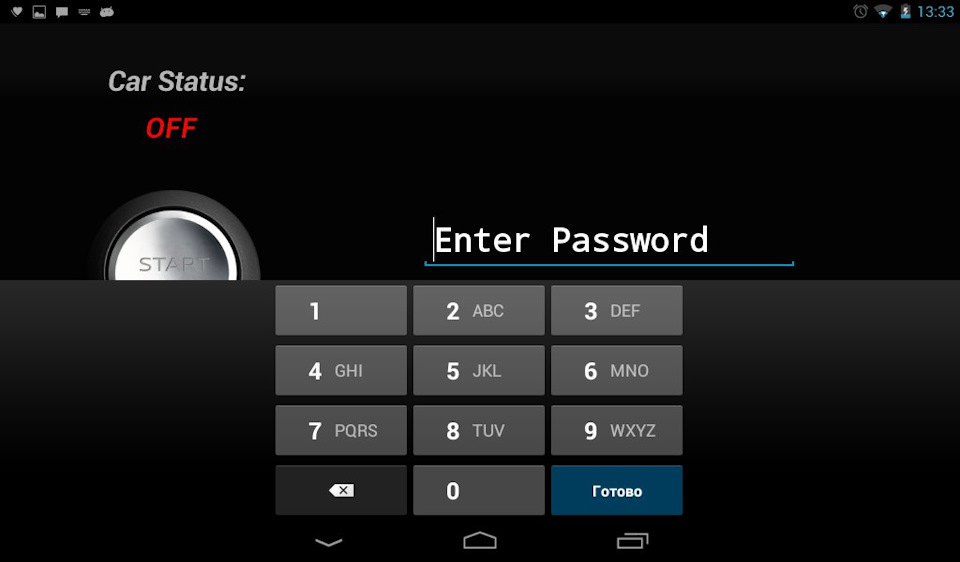

Также решил пихнуть туда элемент из второго перевозчика (запуск с пароля)

В итоге моделируем ситуацию:

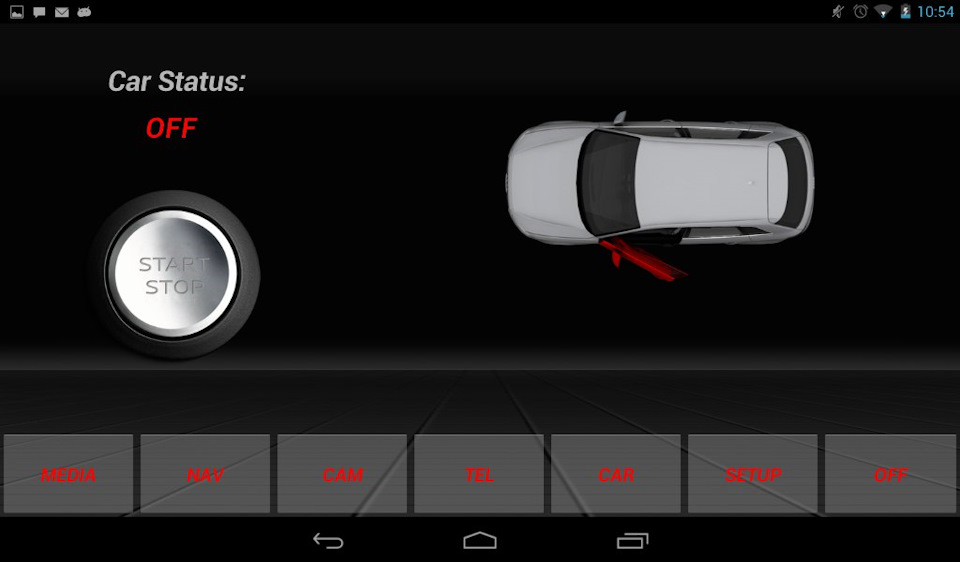

Решил я привести авто в порядок(на самом деле мне это действительно нужно сделать)

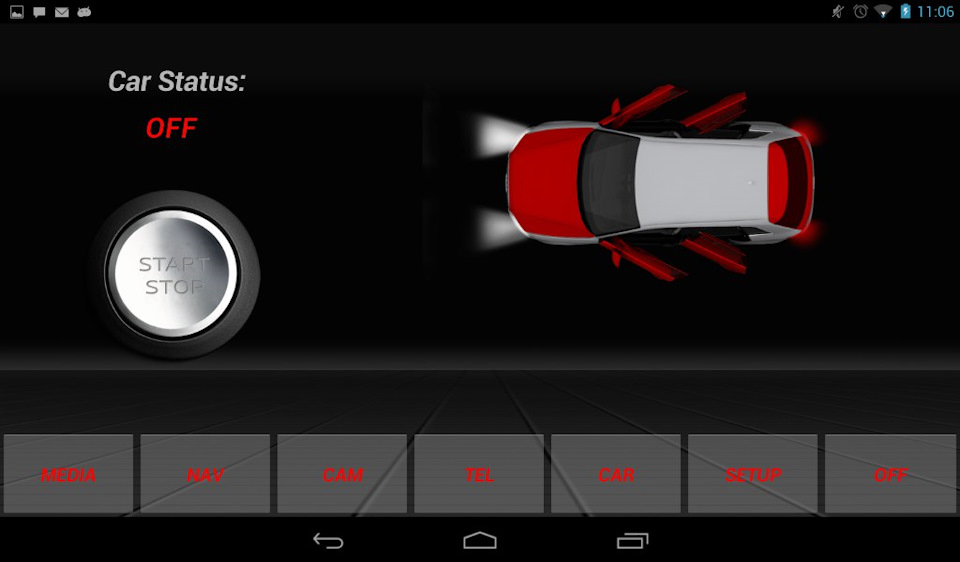

открываем остальные двери и немного балуемся с ДХО

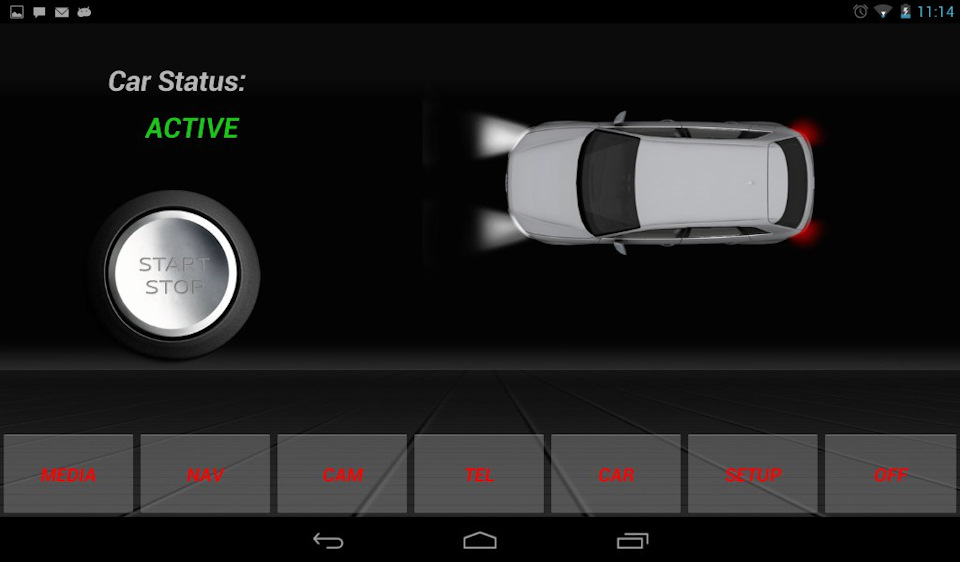

потом открываем все что можно открыть и включаем свет

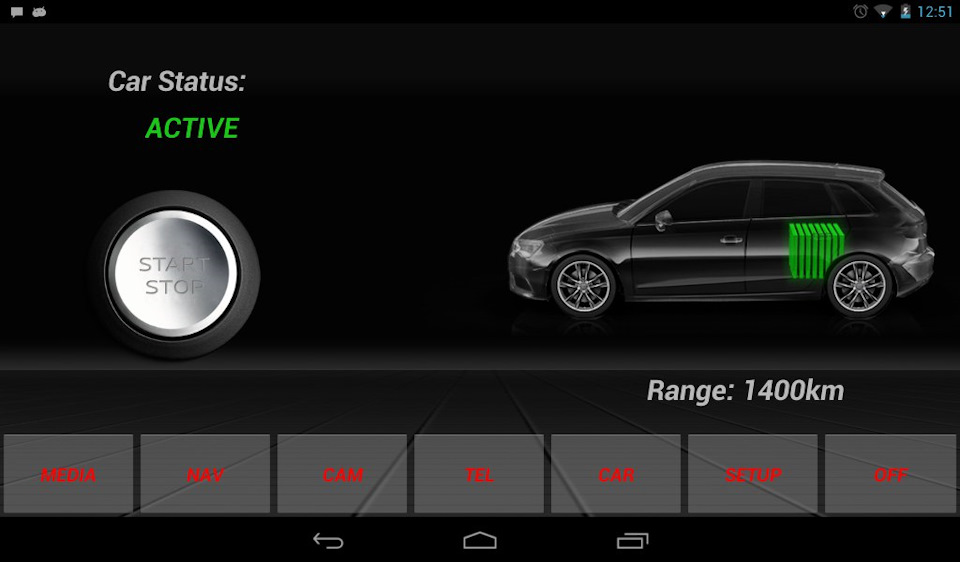

надо бы машину завести. ключ на старт.

Вот такие вот дела.Остается лишь научиться считывать эти данные с автомобиля при помощи Ардуинки Следующим шагом будем прописывать все будущие функции авто которые в топовой комлектации были разве что у других моделей премиум класса)
Также поработаем над дизайнерской составляющей приложения

Источник

H Бортовой компьютер для авто на Arduino своими руками в черновиках Из песочницы

UPD 27.12.2017: Решил дополнить статью что проект был доработан другим пользователем, улучшен скетч в плане автоматической задержки, восстановления связи в случае разрыва соединения и много других нюансов… спасибо. Oleg его почта для вопросов: 2003shef@gmail.com

Его комментарии к переработке:

1.вся проводка и соединение всех модулей и узлов сохранены из первоначального проекта.(кроме подключения блутуз модуля, он теперь на серийном порте «1»)

2.программа жестко заточена под ардуино МЕГА 2560. на серийном порте «0» присутствует Дебаг при условии раскоментирования дефайна.

3.убран параметр задержки между опросами, задержка полностью интелектуальна и динамична, новый запрос не отправится пока не будет получен ответ на предыдущий с учетом таймаута.

4.добавлена функция восстановления связи в случае разрыва соединения (параметром потери связи служит отсутствие оборотов двигателя).

5.для работы требуется библиотека OBD.h вложенная в архив с проектом, этот экземпляр имеет несколько изменений от оригинала который можно скачать из интернета, и без неё скорее всего проект не будет работать или будет нестабилен.
папку нужно скопировать в папку » \Documents\Arduino\libraries»

Android приложение со всеми нюансами в Google Play: OliviaDrive

Мы сможем сделать бортовой компьютер, умеющий считать расход топлива, показывать температуру охлаждающей жидкости, скорость авто, расстояние поездки, потраченный бензин за поездку, обороты двигателя, давление во впускном коллекторе, температуру впускного коллектора, УОЗ, коррекции топлива, вольтаж датчиков кислорода, нагрузку двигателя и многое другое.

Список требуемых деталей для сборки БК

2) LCD2004 жк-модуль

3) Модуль Bluetooth HC-05

4) OBD ELM327 Bluetooth сканер

5) Резистор 10 кОм подстроечный, бипер для звука, 2 кнопки для смены экранов, провода для соединений, корпус

Настройка блютуз модуля HC-05 для работы

Подпаиваем провода к пинам блютуза: (картинку с выходами смотреть в описании требуемых деталей)

#include
SoftwareSerial BTSerial(6, 7); // TX | RX
void setup()
<
Serial.begin(9600);
Serial.println(‘Enter AT commands:’);
BTSerial.begin(38400);
>

void loop()
<
if (BTSerial.available())
Serial.write(BTSerial.read());
if (Serial.available())
BTSerial.write(Serial.read());
>

После успешной загрузки скетча открываем: Сервис->Монитор порта. Далее снизу ставим скорость 9600 бод и NL+CR вместе.

Далее вводим команды по одной и нажимаем [Послать]. После каждого ввода должен быть ответ ok.

AT // (возможно 1 раз вылетит Error, не пугайтесь… это нормально, повторите опять)
AT+NAME=Car //Присваиваем имя модулю Car
AT+ROLE=1 // Переводим модуль в режим Мастер
AT+PSWD=1234 // Ставим пароль 1234 как на OBD ELM327
AT+BIND=AABB,CC,112233 //Прописываем Mac адрес OBD ELM327.
AT+CMODE=1 // Подключение модуля с фиксированным адресом
AT+UART=9600,0,0 // Скорость работы по UART

Заметьте, что mac-адрес вида: «AA:BB:CC:11:22:33» вводится как «AABB,CC,112233». MAC- адрес своего модуля ELM327 можете посмотреть, подключившись для начала на него со своего мобильника. (Стандартные пароли обычно: 1234, 6789, 0000).

Всё, настройка модуля Bluetooth закончена.

Теперь нужно собрать схему Arduino + блютуз + LCD-экран

Схема:

Переменный резистор на 10кОм нужен, чтобы управлять контрастностью монитора, так что если при первом включении вы включите и ничего не увидите, попробуйте отрегулировать контрастность шрифта поворотом резистора.

3. Подключаем дополнительную кнопку для переключения экранов с данными.

[1 кнопка]: один конец от нормально-открытой кнопки подключаем в GND ардуино, а второй конец в пин 10.
[2 кнопка]: GND + пин 9.

Бипер для звуковых предупреждений подключить по следующей схеме «+» к пину 13, а минус к GND ардуино.

Заливаем скетч в Arduino с помощью Aduino IDE 1.0.6 (использовал эту версию).

Единственное, в скетче присутствуют переменные, которую нужно подправить.

Нужно будет обязательно учесть три переменных:

1) ED=1.998 Например объем двигателя в литрах 1.398;
2) VE_correct=1.0; Корректировка объёмного КПД ДВС по таблице: (если расход реально меньше — то уменьшаем значение в процентном соотношении). Если не хотите калибровать добейтесь чтобы при прогретом двигателе мгновенный расход в л/час был в районе половины обьема двигателя;
5)speed_korrect_val=1; Корректировка скорости машины, смотреть по GPS/

Управление

[Кнопка 1], [кнопка 2] — листать экран вперед назад.
При включении при надписи «Connecting»… держать [кнопку 1] вход в режим показывания технологических экранов и параметров отдаваемых ЭБУ в 16-чном формате. Если будете включать БК не в машине то нужно отключить функцию опроса блютуз, надо продолжать держать две кнопки при надписи «Recovery»… до появлении надписи «All off»… а то экран будет все время пустой.

[Кнопка 1] + [кнопка 2]: 4 секунды — Сброс журнала общего пробега и потраченного бензина на втором экране, также это сброс ошибок на экране информации об ошибках.

Скетч:

Старый скетч был удален в плане многих дефектов в работе… новая версия по ссылке вверху статьи… он был доработан пользователем Oleg, спасибо ему большое. его почта для вопросов: 2003shef@gmail.com

Все, идем в машину, вставляем ELM327 в порт, ардуину в зарядку для авто и проверяем.
