ЗАО «Брянский автомобильный завод»
ЗАО «Брянский автомобильный завод» — российская компания, производитель колёсных шасси и тягачей высокой проходимости грузоподъёмностью от 14 до 40 тонн для военной и гражданской техники. Является одним из ведущих предприятий России в своей отрасли.
История
Брянский автомобильный завод был основан 4 июня 1958 года как филиал московского завода ЗИЛ для изготовления комплектующих: ведущих мостов, лебёдок, раздаточных коробок, подвесок и других деталей для автомобилей ЗИЛ-131. Базой для создания нового предприятия послужило тракторное производство Бежицкого сталелитейного завода. Уже в 1959 году из Москвы на завод было перенесено производство автомобильной техники для нужд армии, а в 1960 году на БАЗе было создано специальное закрытое конструкторское бюро и самостоятельное производство. В 1961 году первая разработка завода, БАЗ-930, проходил испытания, но в серию не пошёл, и вместо него завод начал выпуск модификации московского ЗИЛ-135Л: ЗИЛ-135ЛМ, с механической коробкой передач, переработанные БАЗ-135МБ, 135МБК. Эти четырёхосные машины отличались характерным расположением осей — средние сближены, передняя и задняя разнесены и управляемые.
В середине 1960-х годов в КБ завода было начато проектирование трёхосных плавающих шасси с полным приводом. В работе использовались заделы и конструктивные принципы, взятые у автомобилей ЗИЛ, такие как бортовая трансмиссия и крайние управляемые пары колёс. Результатом проектирования стало семейство трёхосных шасси БАЗ-5937/5938/5939 с задним расположением двигателя, ставших основой машин ЗРК Оса и БАЗ-5921/5922 с центральным расположением двигателя, на которых базировался ракетный комплекс «Точка».
С марта 1971 года по заказу Министерства обороны КБ завода начало проектирование новой серии унифицированных четырёхосных шасси, получившей наименование «Основа». В рамках этой разработки были созданы несколько моделей плавающих и сухопутных шасси, получивших широкое распространение. Эту серию отличает попарная группировка осей, передняя пара — управляемая.
Продукция
БТР-152В1 (1958—1962)
ЗИЛ-485А (1958—1962)
БАЗ-930
ЗИЛ-135ЛМ (1964—1994)
БАЗ-135МБ (1965—1996)
трёхосные амфибии БАЗ-5937 (1969—1990) и БАЗ-5921 (1971—1990)
«Основа»/«Вощина»
четырёхосные амфибии БАЗ-6944 (1979—1989) и их неплавающие модификации БАЗ-6948 (1986—1989)
БАЗ-6950/69501/69502/69506 (1976—1999)
БАЗ-6953
Современная гражданская продукция
Крановые шасси
двухосное БАЗ-8027 — под 32-тонный кран
четырёхосное БАЗ-6909.8 — под 50-тонный кран для работы с опасными грузами
пятиосное КШ-8973 — для 100-тонного крана КС-8973
Тягачи
Седельный тягач БАЗ-6403
Трубовоз в составе тягача БАЗ-64031 с прицепом БАЗ-9049
Седельный тягач высокой проходимости БАЗ-64022
Специальные шасси
Трёхосное БАЗ-69095 — до 14,7 тонн
Четырёхосное БАЗ-690902 — до 22 тонн
Пятиосное БАЗ-69096 — до 33 тонн
Шестиосное БАЗ-69099 — до 40 тонн
Гражданские автомобили БАЗ используются в нефтедобывающей и строительной промышленности в составе мобильных буровых и ремонтных установок, как автоцистерны, краны, насосные и цементирующие установки.
1. Пусковая установка 9П140 РСЗО «Ураган» на базе брянского ЗИЛ-135ЛМП

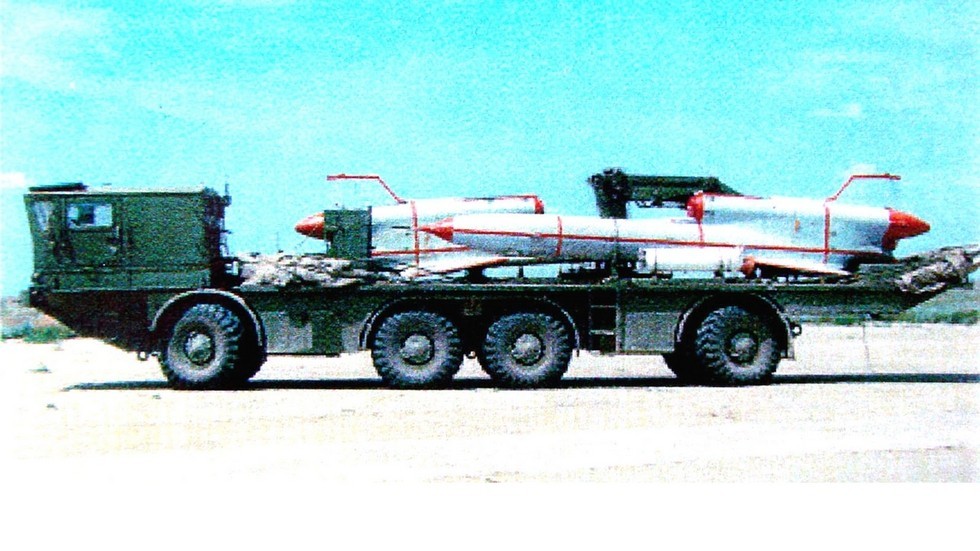

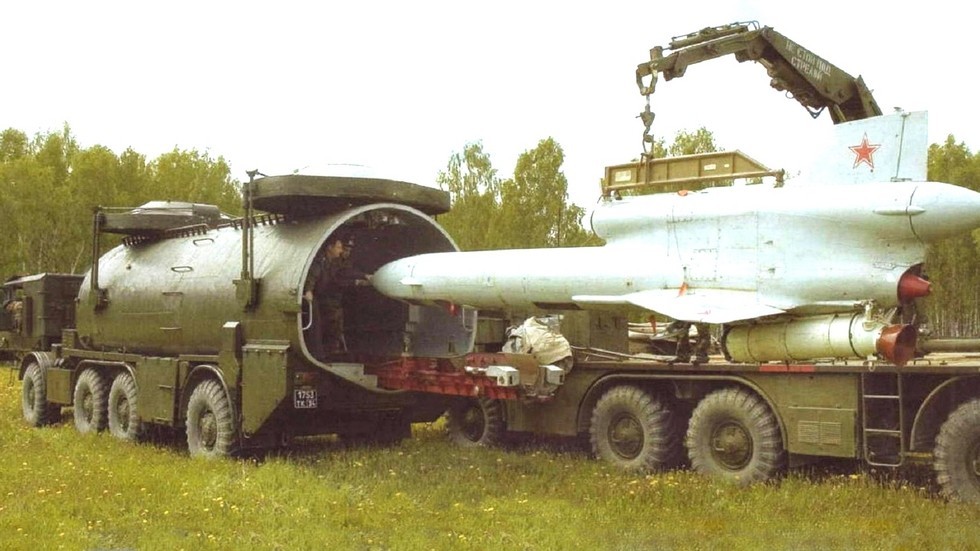

2. БАЗ-135МБ и беспилотник Ту-143 в музее в Виннице
3. Пусковая установка 9К33М3 ЗРК Оса-АКМ на шасси БАЗ-5937
4. Пусковая установка комплекса ОТР-23 «Ока» на шасси БАЗ-6944 «Основа» в музее полигона «Капустин Яр»
5. С-400 с тягачами БАЗ-64022 на Красной площади
Рассекреченный БАЗ. Производство и испытания
Буквально сегодня вернулся с предприятия и вот спешу поделиться.
Во времена СССР БАЗ занимался разработкой и производством специальных колесных шасси и тягачей для подвижных ракетных комплексов, а также для реактивных систем залпового огня (РСЗО).
Из самых знаменитых:
РК «Луна»
РСЗО «Ураган»
А также для противокорабельного комлекса «Редут»
В 70-е здесь были созданы шасси для ЗРК «Оса»
Ну и самые знаменитые РК «Точка»
И без преувеличения уникальные шасси для РК «Ока»
Нет смысла описывать все проблемы с которыми столкнулся БАЗ за это время.
В начале 2000-х здесь, практически на руинах было создано новое семейство колесных шасси для нужд Минобороны, которое получило название «Вощина». Именно на ее производство и удалось посмотреть.
Сперва фото того, с чего начинался БАЗ, а именно с трактора, которому и установлен памятник на территории предприятия.
Производство начинается с металлообработки. Вот как выглядит местный сварщик:
А вот лежат силовые элементы будущей рамы. Хорошо видно производственное оборудование, которое удалось вернуть к жизни, новым его конечно же не назовешь
Подвеска торсионная, имеется понижающая передача и блокировка дифференциалов
Двигатели отечественные, производства тутаевского завода:
Кабина аскетичная. Видно, что требования военных не сильно изменились, хотя кресло регулируемое и имеется кондиционер.
После того как шасси готово, оно отправляется на заводской пробег. По его окончанию возвращается в цех, где его осматривают вновь.
Контроль этих монстров проводят дамы:
После этого автомобиль отправляется заказчику.
Но специально для нас заказчик решил подождать а автомобили отправились на берег реки Десна, где продемонстрировали на что способны.
Управляли машинами вот такие суровые водители:
Покорял барханы тягач БАЗ-6402, тот самый, что таскает ракеты комплекса С-300 и С-400
Затем он покорял реку
Шасси без какой бы то ни было подготовки легко преодолевает брод глубиной 170 см.
И выходит на берег:
Также БАЗ разработал систему мультилифт, которая устанавливается практически на все грузовые автомобили. Нам показали, как она работает с КАМАЗом
Потом мы отправились в конструкторское бюро. Здесь рождается будущее.
А вот набросок шасси, над которым кипит работа:
Ну и вместо P.s. небольшое видео. Чудес монтажа никаких, просто слепленные вместе записи:
Горькая «Вощина»: брянские полноприводные машины, не пошедшие в серию
С начала 1970-х годов и до конца 90-х специальное конструкторское бюро Брянского автозавода разработало несколько семейств сухопутных четырехосных многоцелевых автомобилей высокой проходимости. Их также создавали в рамках опытно-конструкторской темы «Основа», но постепенно на них распространился непонятный военный код «Вощина» — так называются тонкие восковые листы для пчелиных сотов.
Артиллерийский тягач БАЗ-69531 в Вооруженных силах России (фото С. Андреева)
Все эти секретные машины создавались в жестких условиях «железного занавеса», отсутствия отечественных агрегатов и материалов, постоянных метаний от одной компоновки к другой и трудных поисков новых решений. С конструктивной точки зрения они являлись промежуточным звеном от легендарной 135-й серии к более совершенным автомобилям с одним силовым агрегатом и независимой подвеской, хотя и на них еще долго сохранялась архаичная бортовая трансмиссия.
В 1980-е годы к техническим проблемам добавились разрушительная перестройка и разоружение. В результате, несмотря на огромные усилия, эта техника себя не оправдала, серийно не выпускалась и в Советской, а позже и российской армии широкого распространения не получила.
Автомобили-шасси серии БАЗ-6950 (1976–1999 гг.)
В середине 1970-х годов Брянский автозавод негласно представил прототипы своей будущей тяжелой сухопутной гаммы БАЗ-6950 семейства «Основа» с колесной формулой 8х8 для транспортного обеспечения Советской армии. Все работы проводились под руководством главного конструктора Ивана Людвиговича Юрина, ведущим конструктором был А. С. Коптюх.
Пока не была готова новая стеклопластиковая кабина для будущих машин, первым в 1976 году появился 12-тонный грузовик БАЗ-6952 с цельнометаллической кабиной от тягача МАЗ-537. Затем была собрана пробная партия с бортовыми кузовами и фургонами. До 1980 года машины проходили приемочные испытания в 21 НИИИ, открывшие дорогу новому семейству БАЗ-6950.
Зимние испытания 12-тонного 400-сильного автомобиля БАЗ-6952. 1977 год
Опытное четырехосное шасси БАЗ-6952 с многоцелевым кузовом-фургоном
Недолгая история базового 12-тонного автомобиля-шасси БАЗ-6950 началась в конце 1970-х. В отличие от унифицированной с ним амфибии БАЗ-6944, его оснастили мощной лонжеронной рамой и вынесенной вперед стеклопластиковой кабиной с обратным наклоном трех лобовых окон. За ней размещались 400-сильный дизель V8, гидротрансформатор с 5-ступенчатой коробкой и открытая монтажная часть рамы или бортовая платформа.
Опытный 400-сильный грузовик БАЗ-6950 с бортовой платформой. 1980 год
Военный автомобиль-шасси БАЗ-6950 с пластиковой кабиной (фото К. Дунаева)
Шасси БАЗ-6950, не отличавшееся высокими тактико-техническими данными и выпущенное в единичных экземплярах, в армии практически не применялось. Единственной военной надстройкой для него был обитаемый каркасно-металлический фургон СКН-6950 «Родинка» с широкими боковыми скосами для размещения штабных комплексов. В реальности единственным среди них был пункт управления «Поляна-Д4», входивший в автоматизированный комплекс управления зенитно-ракетной бригадой.
Автомобиль БАЗ-6950 в ремонтном цеху Брянского автозавода. 2007 год
БАЗ-6950 с обитаемым герметизированным кузовом СКН-6950 «Родинка»
Для замены модели 6950 был создан 14-тонный прототип БАЗ-6950М, который после долгих испытаний и доработок в 1985 году появился в двухмоторном исполнении БАЗ-69501, на которое военные возлагали большие надежды. Это была принципиально новая машина, на которой прежний тяжелый танковый двигатель заменили на два более легких и дешевых серийных дизеля КамАЗ-740 мощностью по 210 л.с., работавших с двумя 5-ступенчатыми коробками передач. Автомобиль, вполне удовлетворявший военных, возглавил новое семейство «Основа-1», носившее код «Вощина».
На деле все получилось наоборот: БАЗ-60501 просто не успел зарекомендовать себя и оправдать всех надежд. Ибо появился он в убийственные для советского ВПК времена перестройки, что свело на нет все перспективы его применения в Советской армии и довело до минимума число надстроек. К этой напасти добавился сильный пожар в апреле 1993 года, уничтоживший моторный цех КамАЗа. В результате в гамме спецоборудования на этом шасси оказалось больше эскизных набросков и смелых проектов, чем «живой» техники.
Модернизированный 14-тонный грузовик БАЗ-69501 с бортовой трансмиссией
Самой продвинутой надстройкой стал кузов-фургон СКН-6950 для модернизированного пункта боевого управления комплекса «Поляна-Д4М» для управления зенитными комплексами «Бук» и С-300. Он мог одновременно отображать до 80 воздушных целей и сопровождать 272 летящих объекта. В таких кузовах размещали также пункт управления войсками «Маневр» и машину 7В440 боевого наведения систем ВВС.
Шасси БАЗ-69501 с кузовом для пункта управления. 1990 год (из архива автора)
Интерьер пункта боевого управления комплекса «Поляна-Д4М» (из архива автора)
Важнейшим проектом волгоградского завода «Баррикады» на шасси БАЗ-69501 стала самоходная пусковая установка (СПУ) 9П76 перспективного оперативно-тактического ракетного комплекса (ОТРК) «Искандер» с одной или двумя ракетами, размещенными в полностью закрытом корпусе. В 1991-м был собран единственный макетный образец СПУ с заводским обозначением Бр-1555-1, который произвел несколько запусков на полигоне Капустин Яр. Доработку этой системы решили перенести на более совершенное шасси БАЗ-6954, речь о котором ниже. На базе БАЗ-69501 проектировали также систему залпового огня «Ураган-1» и транспортно-пусковую машину с разведывательным летательным аппаратом «Пчела-1».
Макетная пусковая установка Бр-1555-1 на шасси БАЗ-69501. 1991 год
В 1990 году развитием БАЗ-69501 стало 13-тонное длиннобазное шасси БАЗ-69502, ставшее последней новой разработкой СКБ, выполненной в советское время. В отличие от предшественника, эта машина впервые получила принципиально новую закрытую 4-местную каркасно-металлическую кабину от модели БАЗ-6954 с повышенной стойкостью к поражающим факторам ядерного взрыва и двумя люками в крыше для посадки и высадки экипажа. Шасси планировалось использовать как сухопутный вариант СПУ комплекса «Ока» и установку 9П76 для перспективной системы «Искандер».
Грузовик БАЗ-69502 с цельнометаллической кабиной без дверей. 1990 год
Появление нового 14-тонного спецшасси БАЗ-69506 со стеклопластиковой кабиной объяснялось поспешным поиском замены машине БАЗ-69501 с двумя камазовскими моторами, поставки которых прекратились после разрушительного пожара. Недолго думая, брянские конструкторы смело вернулись на 30 лет назад и смонтировали на нем ярославский дизель в 300 л.с., впервые появившийся на первенце БАЗ-135МБ. В те суровые времена автомобиль сумел пройти приемочные испытания, но потом не применялся.
Бортовой 14-тонный БАЗ-69506 с одним 300-сильным дизелем. 1994 год
В конце 1980-х, когда военные заказы покатились вниз, на шасси БАЗ-69501 было создано несколько машин двойного назначения, лишенных военной атрибутики. Самым оригинальным являлся 11-тонный народнохозяйственный грузовик БАЗ-6951П, у которого два 260-сильных дизеля КамАЗ смонтировали в центральной части рамы под грузовой платформой между третьей и четвертой парами колес. Это позволило уравновесить нагрузку по мостам, снизить шум в кабине и увеличить монтажную длину рамы, но при работе двигатели перегревались.
Шасси БАЗ-6951П с двумя двигателями под грузовой платформой (из архива Н. Щербакова)
Опытный двухмоторный автомобиль БАЗ-6951П (из архива Н. Щербакова)
На 12-тонном многоцелевом автомобиле БАЗ-69501П применялась традиционная компоновка с двумя камскими моторами. Из других машин в военных целях могло применяться шасси БАЗ-69505 с оснащением топливозаправщика АТЗ-5609 с цистерной вместимостью 17 тысяч литров.
Бортовой грузовик БАЗ-69501П классической компоновки (из архива Н. Щербакова)
Испытания БАЗ-60501П с двумя 210-сильными двигателями (из архива Н. Щербакова)
Топливозаправщик АТЗ-5609 на шасси БАЗ-69505 (из архива Н. Щербакова)
Специальные шасси БАЗ-6948/БАЗ-6954 (1986–1997 гг.)
К специальным брянским шасси относилось несколько четырехосных машин, представлявших собой наиболее оригинальные поисковые конструкции, рассчитанные на перспективу их дальнейшего воплощения в новых поколениях автомобилей для несения ракетных систем.
Первую гамму, созданную под руководством главного конструктора Юрия Ивановича Мосина, составили 14-тонные шасси с двумя 210-сильными моторами КамАЗ-740 для нового ракетного комплекса «Ока-У» повышенной точности. Их прототипы БАЗ-6944М и БАЗ-6944М20 для пусковой установки и заряжающей машины соответственно были собраны и испытаны в 1986-м. Через год после доработок их переименовали в БАЗ-6948 и БАЗ-69481.
На пути к глубокой унификации в них воплотилась уникальная идея советских инженеров, считавшаяся новым магистральным направлением создания многоосной автотехники и не имевшая иностранных аналогов. Она заключалась в использовании для сухопутных машин водоизмещающего несущего корпуса амфибии БАЗ-6944, но без герметизации, водометов и прочих узлов от плавающих машин.
Корпусное 14-тонное шасси БАЗ-6948 для ТЗМ комплекса «Ока-У». 1987 год
В 1987-м на шасси БАЗ-69481 смонтировали вместительный корпус для макетной пусковой установки ОТРК «Ока-У». Открытый кормовой отсек машины БАЗ-6948 служил для транспортировки двух ракет. Между тем, отказ от выпуска ракетных комплексов «Ока» в период разоружения и обострения дружбы с Западом заставил свернуть доработку этих систем. Впрочем, уже через два года, после завершения госиспытаний, обе машины предусмотрительно были приняты на вооружение. В дальнейшем лучшие качества комплексов «Ока» и «Ока-У» удалось воплотить в еще более мощных и точных ракетных системах «Искандер».
Сухопутная машина БАЗ-69481 с высоким несущим корпусом. 1987 год
Испытания шасси БАЗ-69481 для пусковой установки комплекса «Ока-У»
В 1990 году вторую гамму составил единственный образец 17-тонного автомобиля БАЗ-6954 с 210-сильными моторами и вынесенной вперед стальной кабиной. Он служил для монтажа перспективных видов вооружения и представлял собой исключение из всех прежних разработок. Его проектирование под руководством главного конструктора Виктора Павловича Трусова производилось в рамках новой заводской научно-исследовательской темы «Фасет», но военные по-прежнему относили автомобиль к семейству «Вощина».
Длиннобазный двухмоторный 420-сильный грузовой автомобиль БАЗ-6954
В 1992 году завод «Баррикады» на шасси БАЗ-6954 собрал опытный образец СПУ 9П76 комплекса «Искандер» с одной ракетой и передним расположением газотурбинного электрогенератора. Через год на полигоне Капустин Яр он произвел восемь пробных запусков, и по их результатам было утверждено техническое задание на хорошо известный сегодня ракетный комплекс «Искандер-М».
Пусковая установка 9П76 тактического комплекса «Искандер». 1992 год
Артиллерийские тягачи серии БАЗ-6953 (1987–1996 гг.)
Еще одним исключением из правил стали первые в СССР специальные артиллерийские тягачи, созданные путем преобразования шасси БАЗ-69501 в балластные машины для буксировки тяжелых артсистем и прицепов массой до 15 т. Так появились облегченные быстроходные и более маневренные короткобазные автомобили серии БАЗ-6953 со сдвинутой вперед пластиковой кабиной и цельнометаллической грузовой платформой. Они появились в переломный период конца 1980-х и начала 1990-х годов и поступали в вооруженные силы в весьма небольших количествах.
Шасси короткобазного двухмоторного артиллерийского тягача БАЗ-6953. 1987 год
Балластный тягач БАЗ-6953 для буксировки 15-тонных артиллерийских орудий
Профильным назначением БАЗ-6953 являлась буксировка тяжелых артиллерийских систем калибра 152 мм — четырехколесной пушки «Гиацинт-Б» и одноосной гаубицы «Мста-Б» с боевым расчетом до восьми человек. Автомобиль работал также со штатным 11-тонным прицепом ЧМЗАП-8335.4 для монтажа специальных кузовов. Выпуск БАЗ-6953 продолжался до лета 1993 года, когда из-за пожара на КамАЗе были исчерпаны все запасы двигателей.
БАЗ-6953 буксирует четырехколесную 152-мм пушку 2А36 «Гиацинт-Б»
Испытания автомобиля на подъем с прицепной пушкой «Гиацинт-Б»
Испытания тягача БАЗ-6953 в сцепке с тяжелой четырехколесной пушкой
Через год автомобиль возродился в облике доработанной модели БАЗ-69531 конструкции Виктора Трусова, созданной путем замены двух прежних моторов КамАЗ на один 300-сильный дизель ЯМЗ-238Н. Кабина, кузов и все остальные агрегаты соответствовали модели БАЗ-6953, а внешние отличия от предыдущей машины состояли в основном в форме передней отделки кабины.
Прототип артиллерийского тягача БАЗ-69531 (из проспекта В/О «Автоэкспорт»)
Серийный вариант модернизированного одномоторного тягача БАЗ-69531
Тягач БАЗ-69531 в Рязанском музее военной автотехники (фото М. Шелепенкова)
К немногочисленным версиям артиллерийских тягачей относился вариант БАЗ-69532 с усиленной грузовой платформой, способный работать в составе автопоездов полной массой до 70 тонн. В конце 1980-х для народного хозяйства на шасси БАЗ-6953 собрали опытный короткобазный многоцелевой тягач БАЗ-69501ПТ. В отличие от военных машин, на нем не монтировали военное оснащение, тент, перегородки и скамейки в бортовом металлическом кузове.
Легендарная 135-я: эволюция брянских ракетовозов БАЗ
Брянский автомобильный завод широко не известен ни в России, ни за рубежом в силу специфики своей продукции – он специализируется на трех- и четырехосных тяжелых колесных тягачах военного назначения. Основанный в конце 1950-х как филиал ЗИЛ, к началу 1960-х он приобрел определенную самостоятельность.
Это уже третья публикация о ракетных тягачах СССР: мы уже писали о том, как соревновались все ведущие советские предприятия за право выпускать четырехосные машины для армии, а затем рассказывали о первом по-настоящему жизнеспособном проекте ЗИЛ-315 авторства Виталия Грачева.
С получением из Москвы технической документации на четырехосные ракетные шасси Брянский автозавод из подсобного филиала ЗИЛа быстро превратился в одно из наиболее крупных и важных предприятий Советского Союза военно-автомобильного профиля с серийной организацией производства и собственным СКБ, способным самостоятельно проводить серьезные разработки.
Сначала весь свой неистраченный творческий потенциал брянские конструкторы вложили в доработку «механического» автомобиля ЗИЛ-135ЛМ, который со временем превратился в одну из самых популярных машин для монтажа систем вооружения и разведки. Одновременно была собрана партия шасси ЗИЛ-135К, а родственная модель ЗИЛ-135М после доработки превратилась в первый собственный автомобиль-шасси БАЗ-135МБ. Проектированием ракетных систем и сборкой боевых машин занимался завод «Баррикады» из Волгограда.

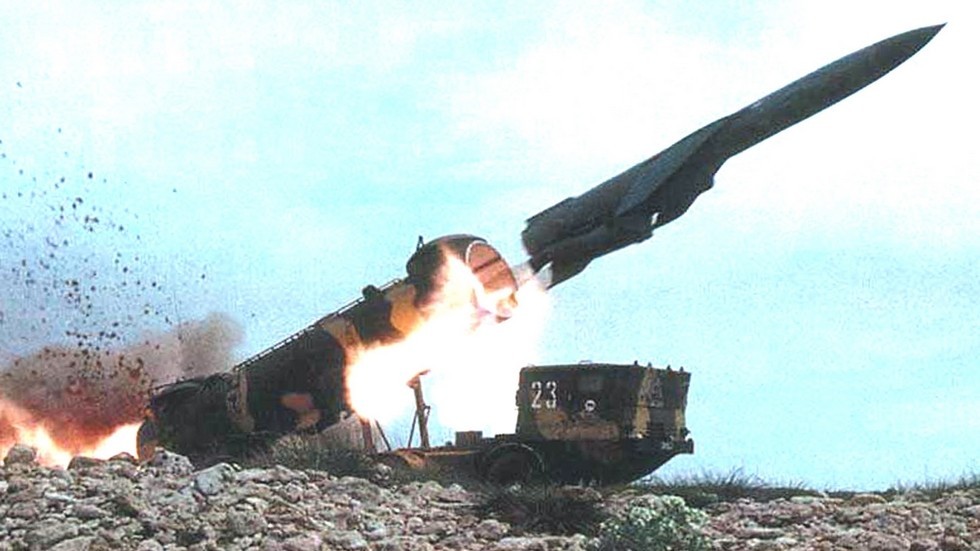

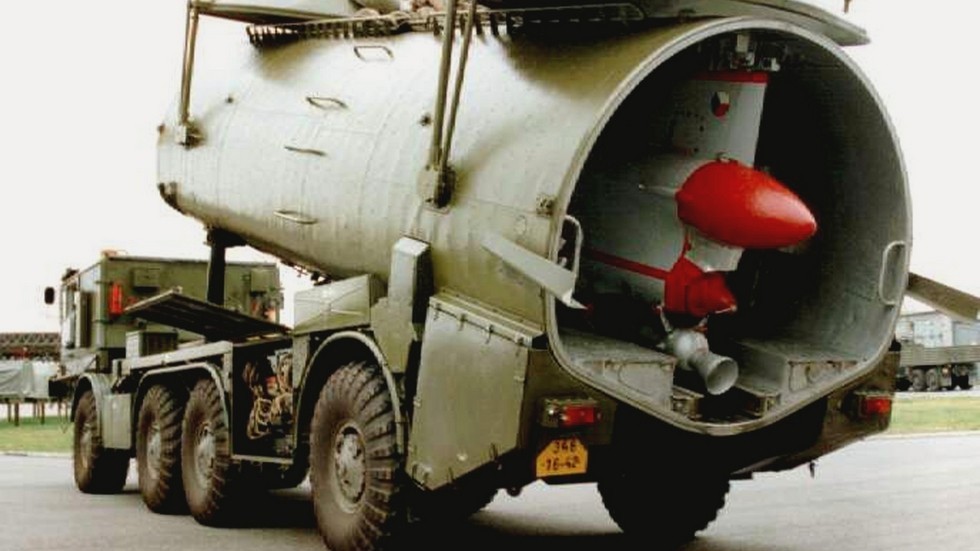

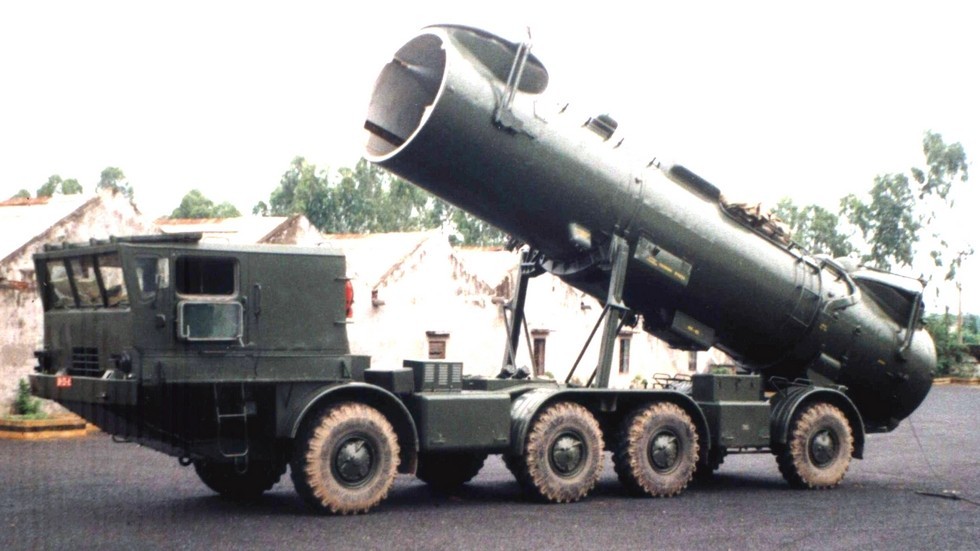

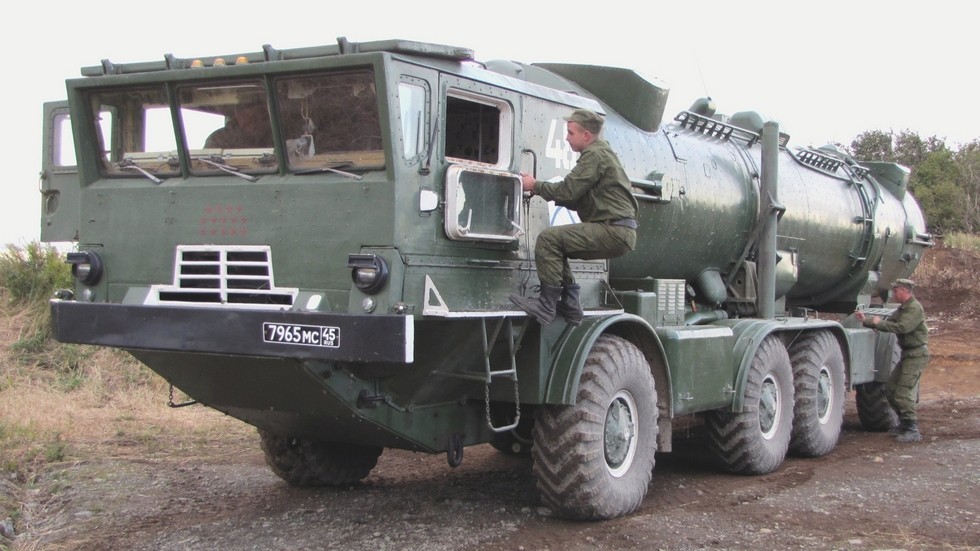

На параде шасси БАЗ-135МБ с комплексом «Редут» (фото А. Хитрова, Владивосток)
От ЗИЛ-135 к БАЗ-135
Брянскому автозаводу досталось богатое московское наследство в виде трех разношерстных автомобилей 135-й серии, представлявших типичный продукт школы Виталия Андреевича Грачева со всеми свойственными ему преимуществами и недостатками. В них воплотились все последовательно развивавшиеся интуитивные и спорные идеи мастера, заставлявшие его самого постепенно отказываться от своих же собственных постулатов. Исправлять вольные и невольные ошибки Грачева предстояло брянским конструкторам.
ЗИЛ-135К (1962 – 1964 гг.)
С этим автомобилем конструкторам БАЗ возиться не пришлось. В октябре 1962 года из московских комплектующих изделий они начали сборку машин ЗИЛ-135К, которые тут же отправляли на завод «Дзержинец» под комплектацию комплексами 2К17 с крылатыми ракетами С-5. Единственной новинкой на этой серии стала опытная самоходная пусковая установка (СПУ) 9П123 для запуска крылатых ракет С-5М с новыми средствами управления. После снятия с вооружения таких систем выпуск ЗИЛ-135К прекратился. До конца 1964 года их собрали 80 единиц.
Пусковая установка 2П30 на брянском шасси ЗИЛ-135К (из архива 21 НИИЦ)
Семейство ЗИЛ-135ЛМ (1964 – 1994 гг.)
В декабре 1964 года в Брянске началась штучная сборка автомобиля ЗИЛ-135ЛМ – ее серийное производство развернется только в 1966-м. С конструктивной точки зрения эта девятитонная машина являлась олицетворением идей Грачева, подпорченных применением более понятной простому шоферу механической коробки передач. На шасси по-прежнему размещались два 180-сильных мотора ЗИЛ-375Я и ЗИЛ-375Я2, а единственной новинкой в бортовой трансмиссии были две пятиступенчатые коробки передач от грузовиков Урал-375.

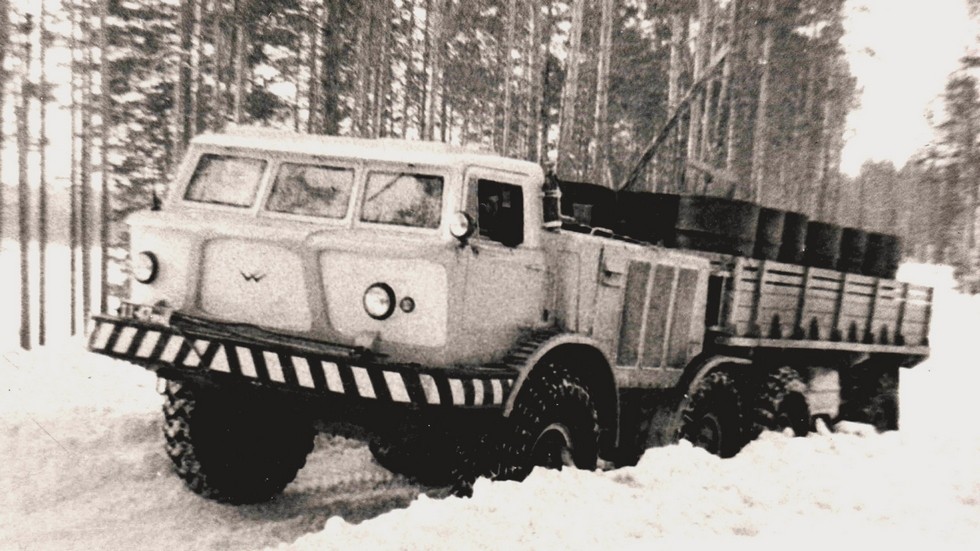

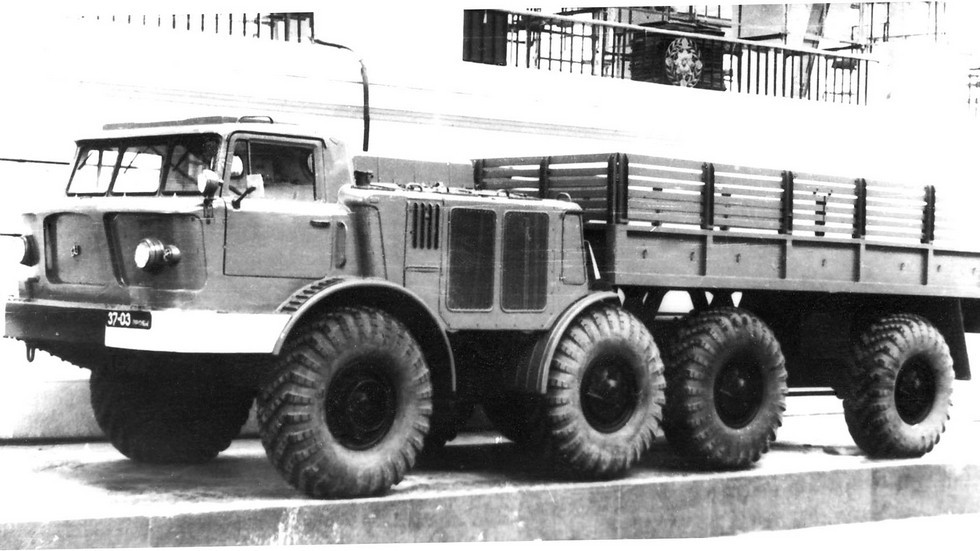

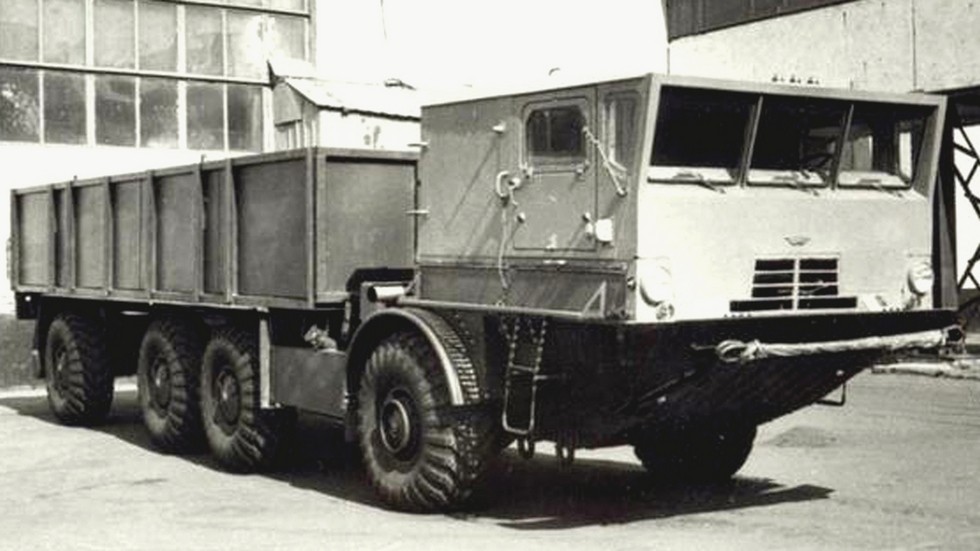

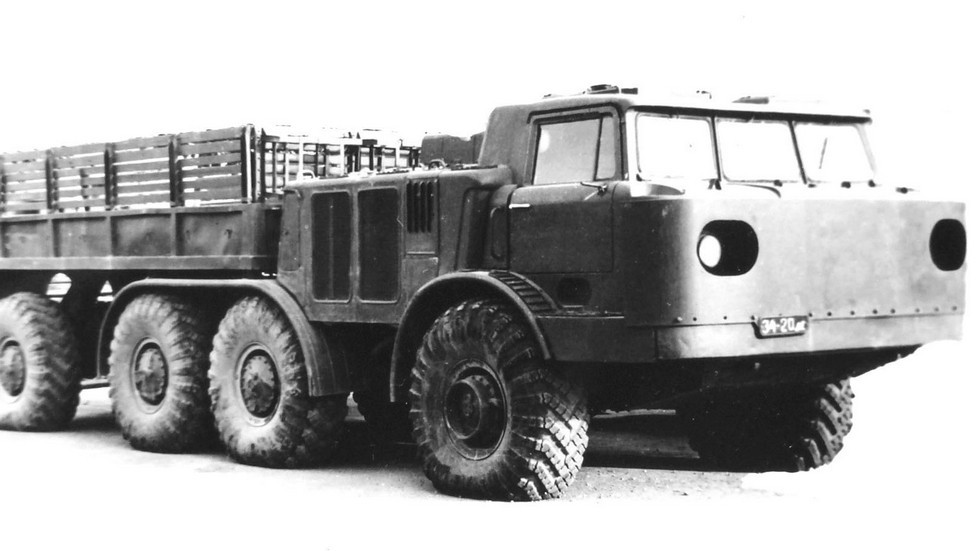

Грузовик ЗИЛ-135ЛМ московской сборки с деревянным кузовом (из архива СКБ ЗИЛ)

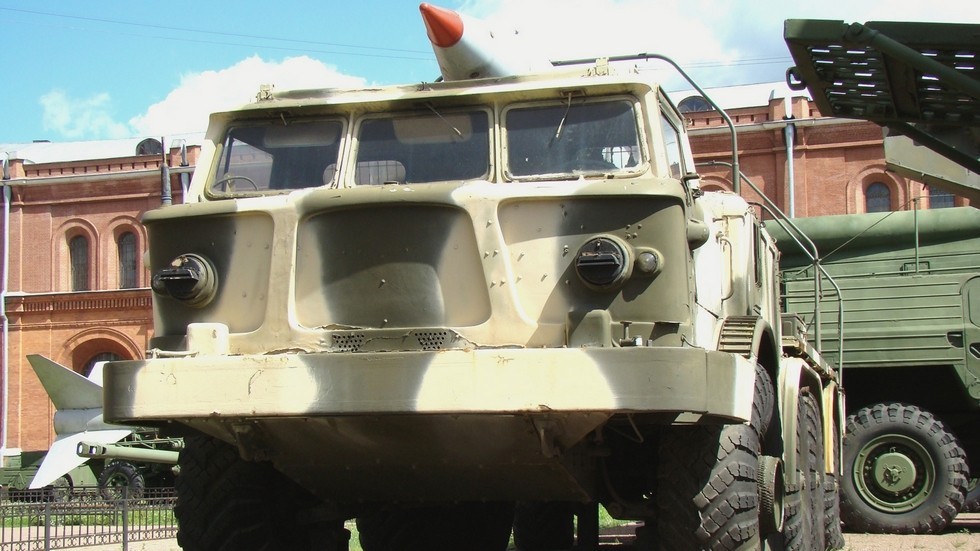

Серийное шасси ЗИЛ-135ЛМ со стеклопластиковой кабиной (фото автора)
ЗИЛ-135ЛМ брянской сборки с цельнометаллическим кузовом (из архива автора)

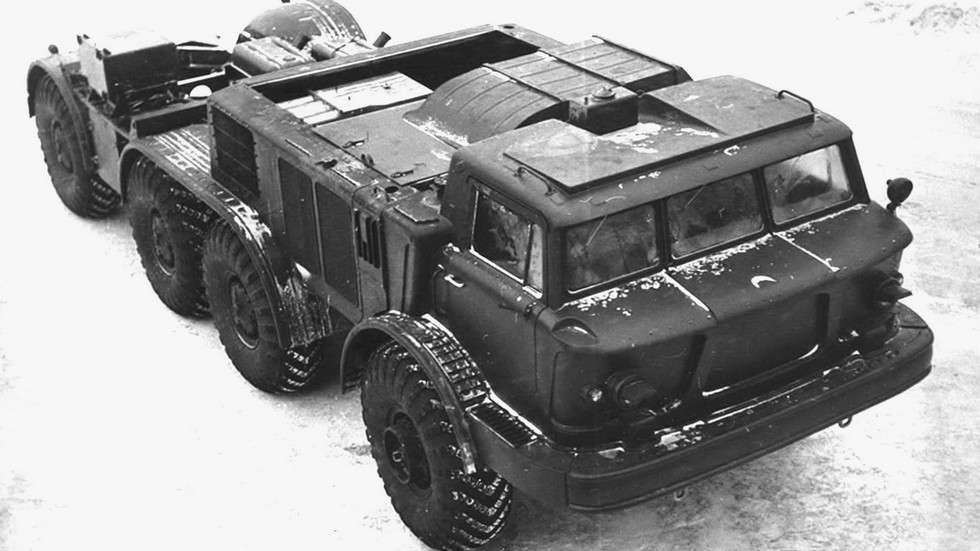

Шасси ЗИЛ-135ЛМ с передним защитным экраном (из архива 21 НИИЦ)
С началом сборки машины ЗИЛ-135ЛМ, созданной в Москве в обстановке крайней спешки и смятения, в Брянске начался нудный процесс многочисленных доработок, доделок и приспособления столичных прототипов к реалиям воинской службы. Доказательством этого малоизвестного факта являются воспоминания сотрудника 21 НИИИ инженер-капитана В. И. Бурлакова: «Шасси ЗИЛ-135ЛМ было сырой разработкой, но поскольку время не терпело, его сразу же передали на БАЗ. Уже в ходе серийного производства пришлось устранять конструктивные и технологические недостатки. Доработки оказались настолько существенными, что БАЗ поставил вопрос о переименовании шасси ЗИЛ-135ЛМ в БАЗ-135ЛМ, что не было принято…»
С 1964 года все варианты базовой машины с различными спецнадстройками применялись в Советской армии, поступали в страны Варшавского договора, а также союзные государства Азии и Африки. Их выпуск завершился только в 1994 году — в разгар конверсии и экономических реформ. К тому времени в Брянске собрали свыше 5 тыс. автомобилей ЗИЛ-135ЛМ.
Варианты и вооружение автомобиля ЗИЛ-135ЛМ
Еще в процессе постановки на производство модели ЗИЛ-135ЛМ в Брянске началась разработка собственных специализированных вариантов, которые в заводской маркировке носили аббревиатуру БАЗ. В 1964 году был построен первый опытный образец ЗИЛ-135Л1 с двухступенчатой раздаточной коробкой (вместо штатной одноступенчатой). Через год к нему добавился прототип ЗИЛ-135Л2 с торсионной подвеской средних колес. Так, БАЗ впервые взялся за работу над ошибками ЗИЛа, но пока эти образцы нуждались в долгой доводке, да и получились слишком тяжелыми.

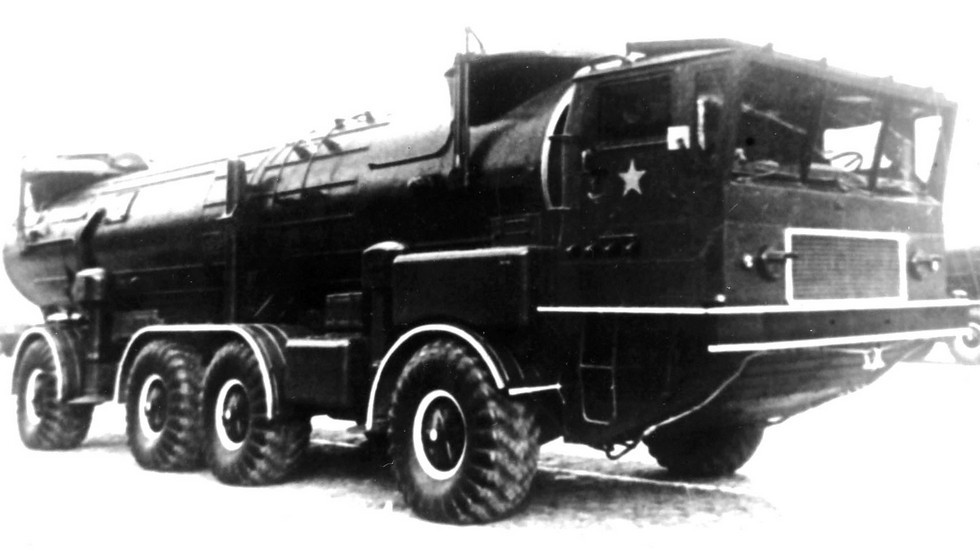

Опытное шасси ЗИЛ-Э135Г с 395-сильной газовой турбиной (из архива БАЗ)
В 1968-м на шасси ЗИЛ-135Л2 построили экспериментальный образец Э135Г с танковой газотурбинной установкой ГТД-350Т мощностью 395 л. с., согласующим редуктором и гидромеханической трансмиссией НАМИ-090. На шоссе он развивал самую высокую скорость в 135-й серии — 83 км/ч.
Многоцелевой автомобиль ЗИЛ-135Л4 на ВДНХ. 1966 год (из архива БАЗ)

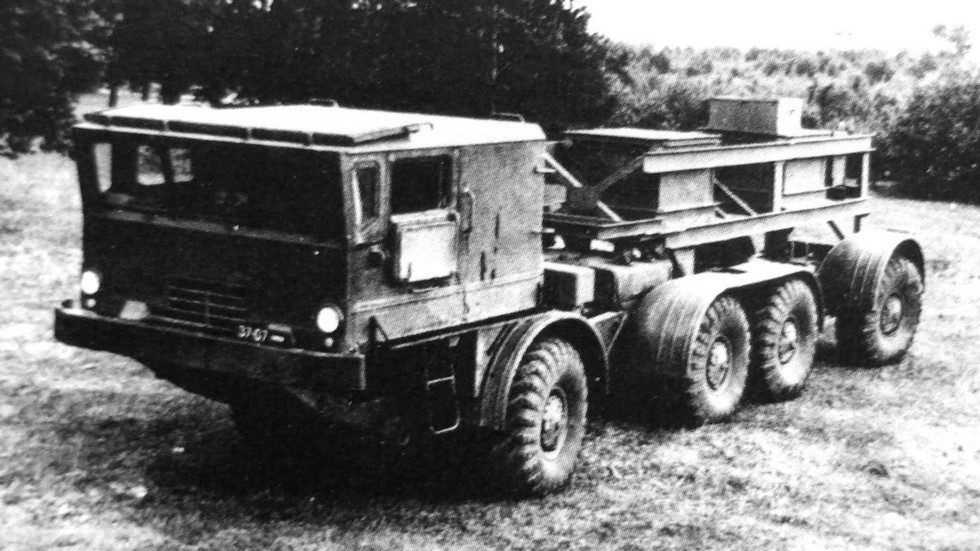

Военизированный грузовик ЗИЛ-135Л4 с лобовой бронезащитой (из архива 21 НИИЦ)
Машины ракетного комплекса Луна-М (1964 – 1986 гг.)

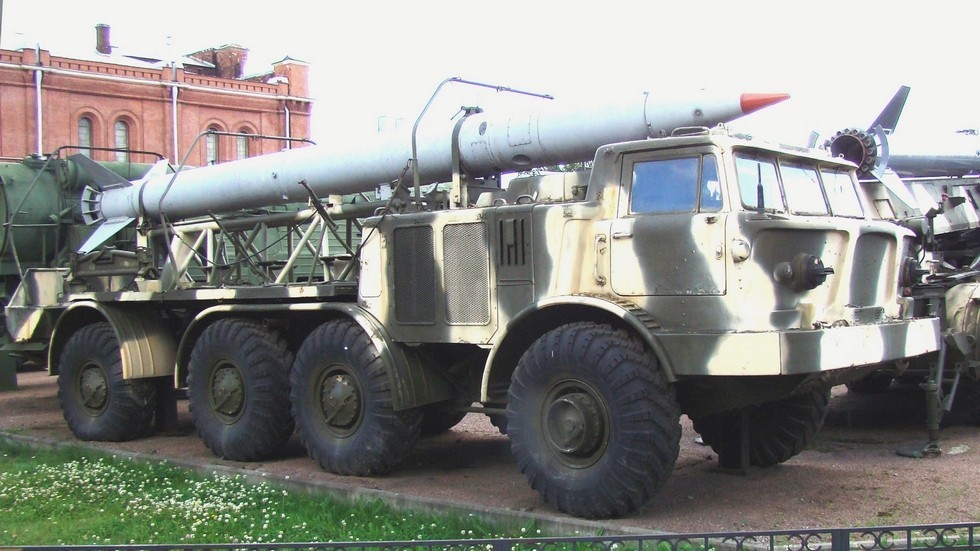

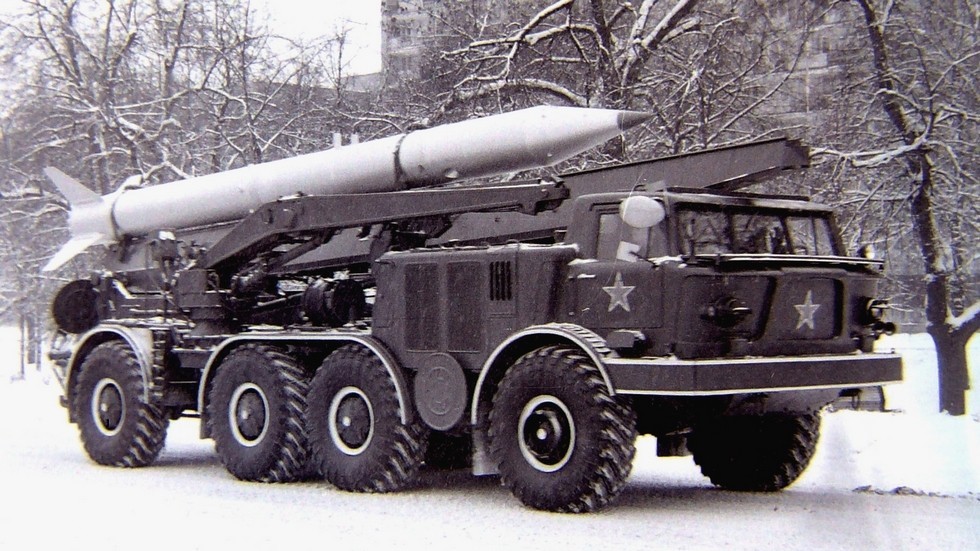

Известная ракетная система Луна-М на шасси ЗИЛ-135ЛМ (фото автора)
Как и базовая машина ЗИЛ-135Л, серийный ЗИЛ-135ЛМ также проектировался с единственной целью монтажа СПУ 9П113 нового тактического ракетного комплекса (ТРК) 9К52 Луна-М для запуска ракет с дальностью поражения до 68 км и разными типами боеголовок, включая ядерные.
Уже в 1964 году установку 9П113 стали монтировать на специально подготовленные шасси ЗИЛ-135ЛМ. Их оборудовали гидроприводом для подъема пусковой стрелы в боевое положение, четырьмя винтовыми домкратами, аппаратурой предстартовой подготовки и пуска, автономными системами жизнеобеспечения и электроснабжения с бензогенератором, средствами связи, ночного видения и навигации.

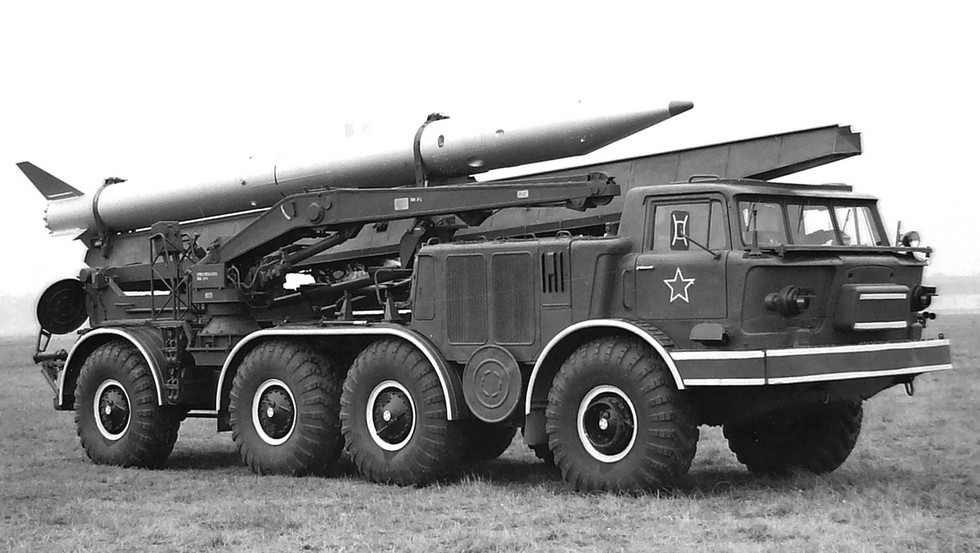

Шасси ЗИЛ-135ЛМ с пусковой установкой комплекса 9К52 Луна-М (фото автора)
Для самостоятельной погрузки ракет машину оснастили стреловым 2,6-тонным гидрокраном с открытым пультом управления, что позволило отказаться от применения посторонних подъемно-транспортных средств. На СПУ находились также термочехлы для обогрева ядерных боеголовок, сиденья для боевого расчета и откидные рабочие площадки.
Возвращение ракетного комплекса Луна-М с парада. Москва, 1971 год (фото автора)

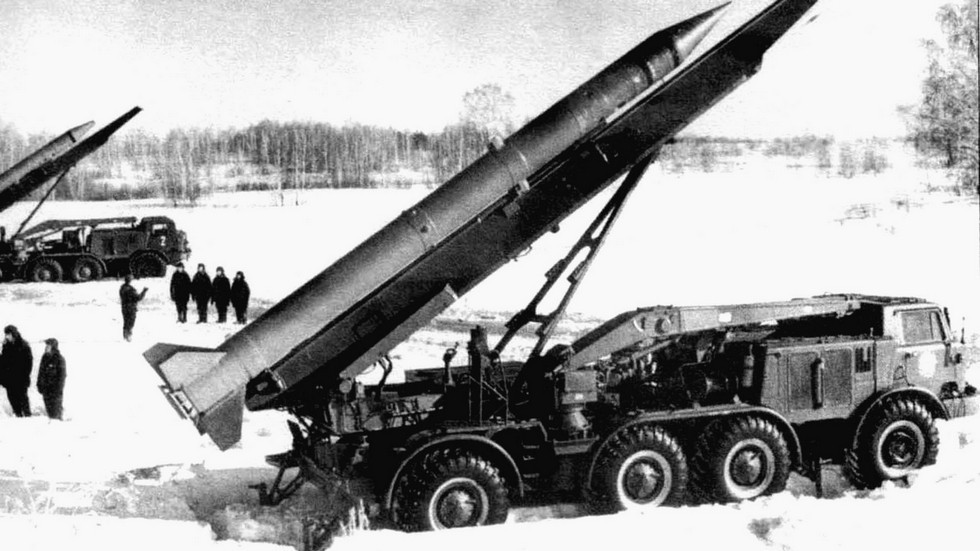

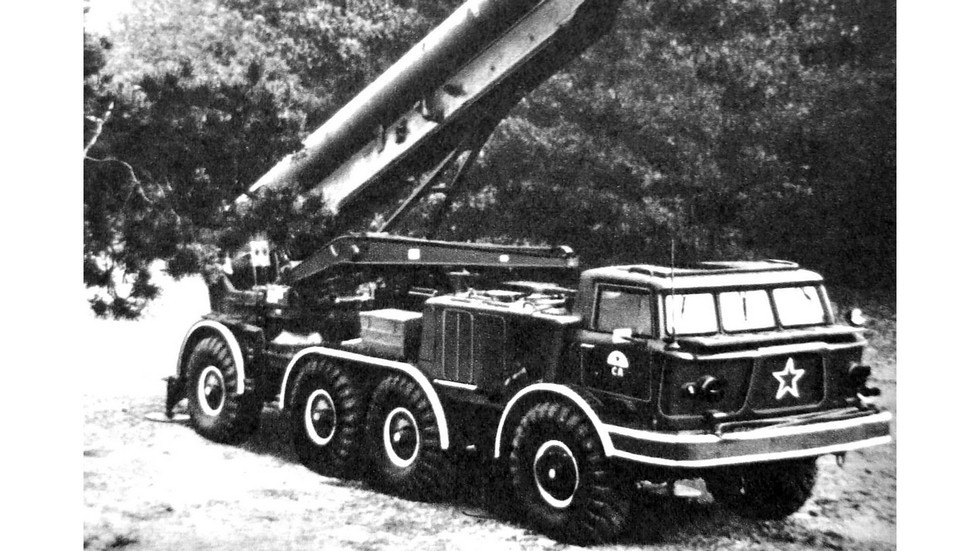

Пусковая установка 9П113 комплекса Луна-М в боевом положении (из архива автора)
С 1968 года параллельно выпускался модернизированный комплекс 9К52М Луна-3 с СПУ 9П113М и увеличенной до 75 км дальностью поражения. После окончания разработки ТРК Точка его дальнейшая модернизация прекратилась.

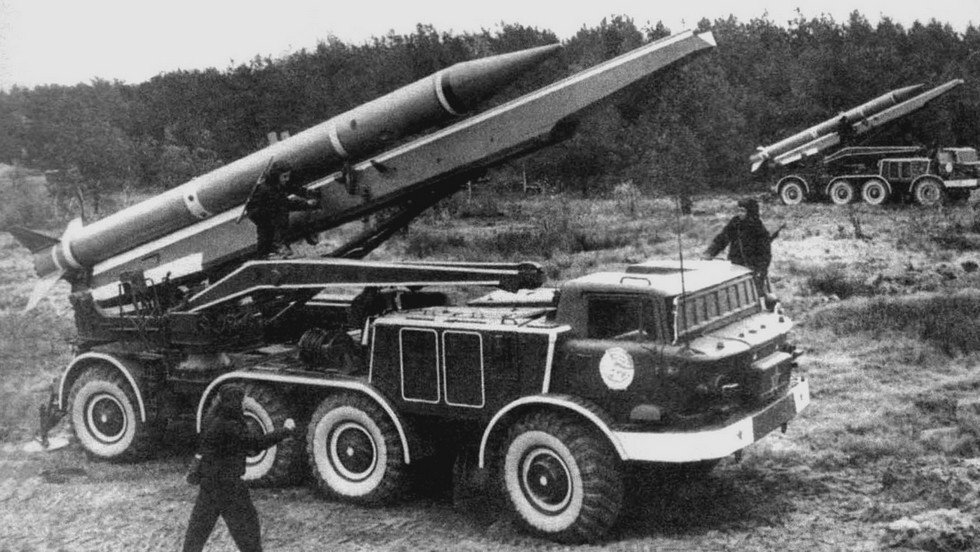

Модернизированные пусковые системы 9П113М на боевом дежурстве (из архива автора)

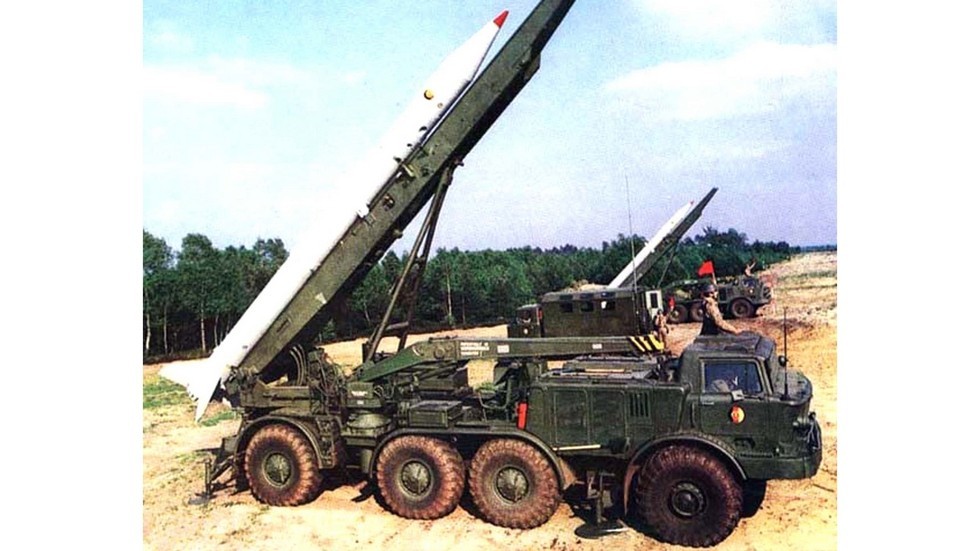

Серийные пусковые установки 9П113М Луна-М в Народной армии ГДР (из архива БАЗ)
Для экспорта в страны с жарким и тропическим климатом служило специально подготовленное шасси ЗИЛ-135ЛМТ (ЛМ-тропик) с герметизированным электрооборудованием и усиленной системой охлаждения. На нем монтировали тропический комплекс 9К52ТС с СПУ 9П113ТС для стрельбы только осколочно-фугасными ракетами. От вариантов для Советской армии они отличались отсутствием электрогенератора и установкой блокиратора запуска ракет с ядерными боезарядами.

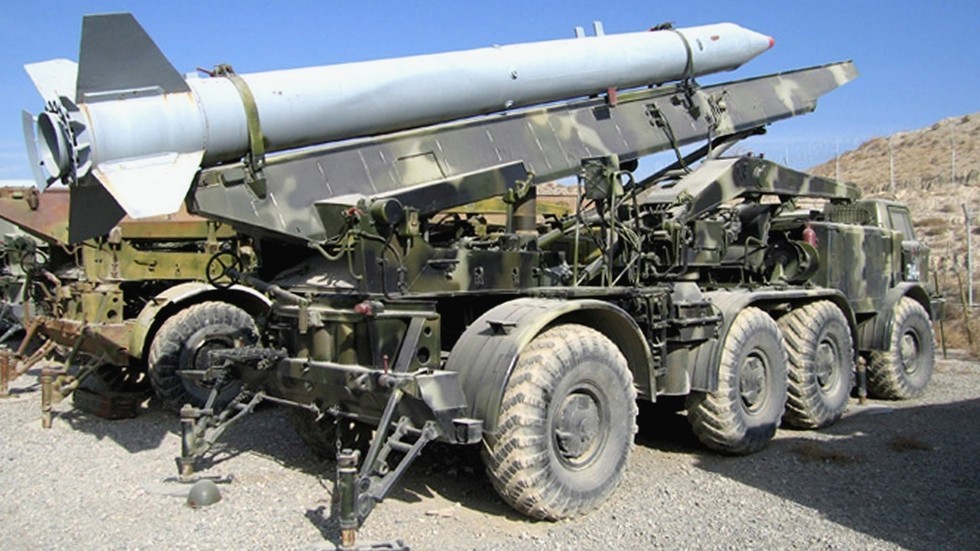

Боевая машина 9П113ТС тропического комплекса 9К52ТС (из архива автора)
Созданные для ТРК Луна-М компактные и маневренные транспортно-заряжающие машины (ТЗМ) 9Т29 без собственных перегрузочных устройств базировались на специальном шасси ЗИЛ-135ЛТМ. В его комплект входили бензоэлектрический электрогенератор и выносные домкраты, а также ложементы для трех ракет с термочехлами. На экспорт поступала ТЗМ 9Т29ТС в более «бедной комплектации» – без генератора и спецчехлов.

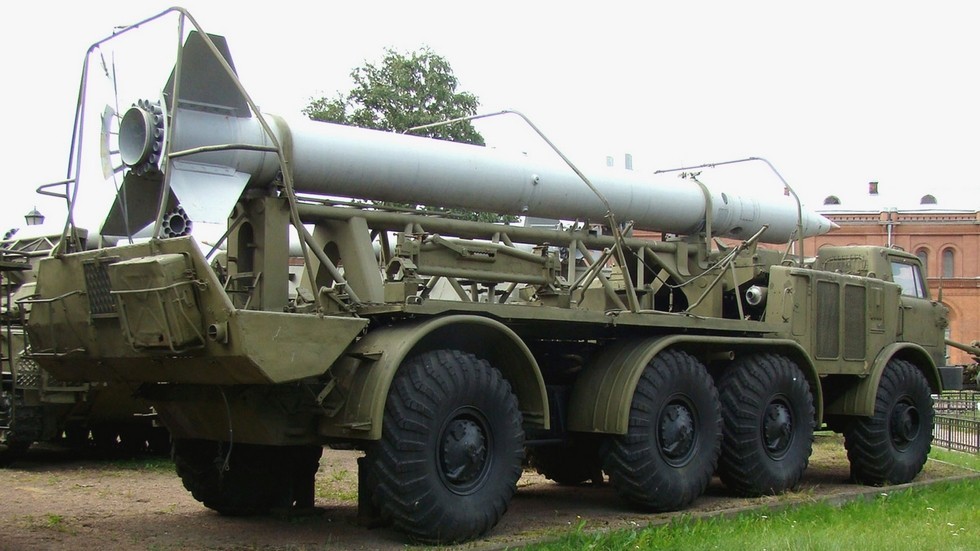

Транспортно-заряжающая машина 9Т29 на шасси ЗИЛ-135ЛТМ (фото автора)
Машина 9Т29 для доставки трех ракет на параде в Берлине (из архива автора)

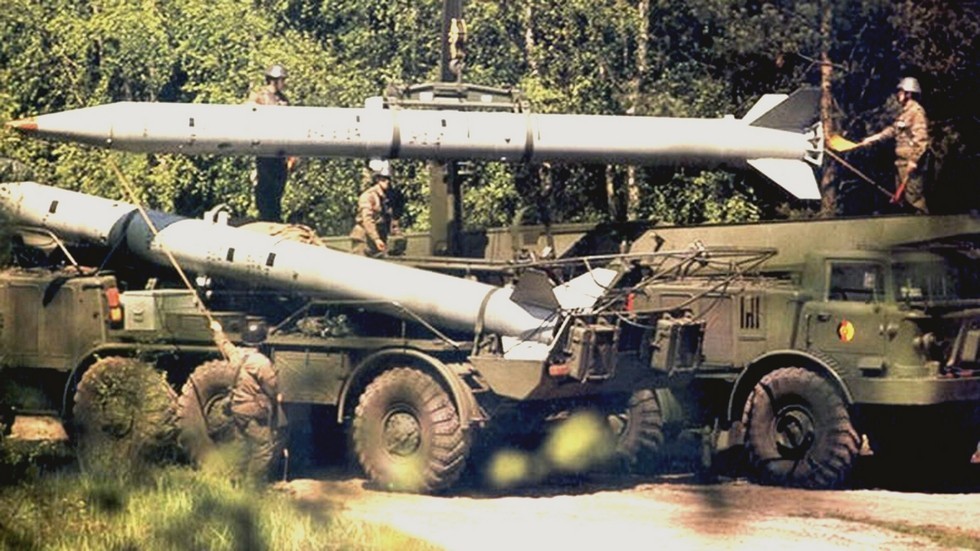

Перегрузка ракеты 9М21 с ТЗМ 9Т29 на пусковую установку (из архива автора)
Выпуск комплекса Луна-М для нужд Советской армии был прекращен в 1972 году, когда его заменил трехосный ТРК Точка, что поставило под вопрос целесообразность дальнейшего изготовления машин 135-й серии.
Впрочем, эта проблема вскоре разрешилась путем расширения экспортных поставок ТРК Луна-М на модернизированном шасси ЗИЛ-135ЛМП, созданном для системы «Ураган».
Боевая машина 9П113М на шасси ЗИЛ-135ЛМП на испытаниях в 21 НИИИ (из архива 21 НИИЦ)
Комплексы 9К52М на базе ЗИЛ-135ЛМП в Советской армии (из архива автора)
Комплекс Луна-М стал наиболее распространенным ТРК Советской армии и экспортировался в 15 союзных стран. Впервые в боевых действиях он участвовал во время Арабо-израильской войны, затем применялся в Афганистане и в местных конфликтах на Ближнем и Среднем Востоке. По состоянию на 1986 год боевых машин этой серии в мире насчитывалось около 750 единиц.
Машины системы залпового огня «Ураган» (1972–1993 гг.)
Многозарядная система «Ураган» на шасси ЗИЛ-135ЛМП (из проспекта «Росвооружение»)

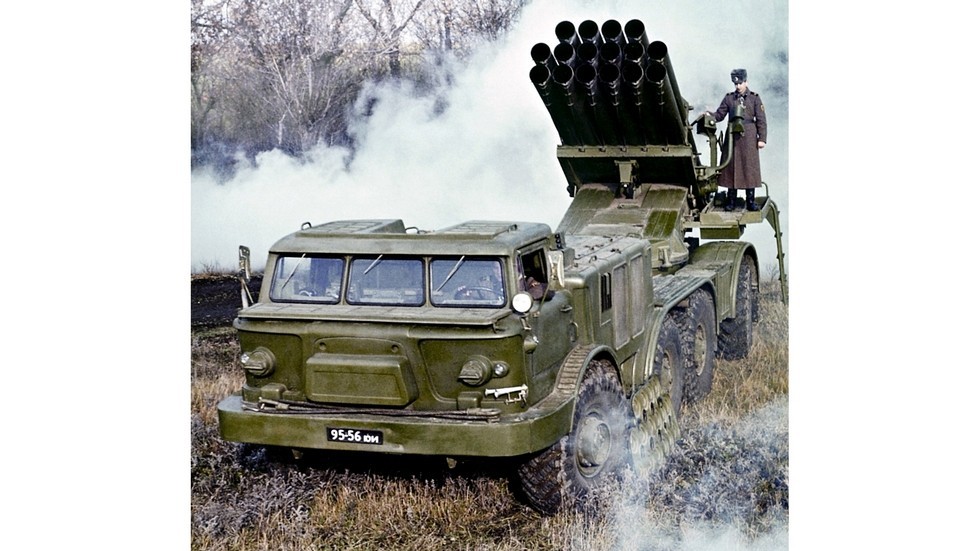

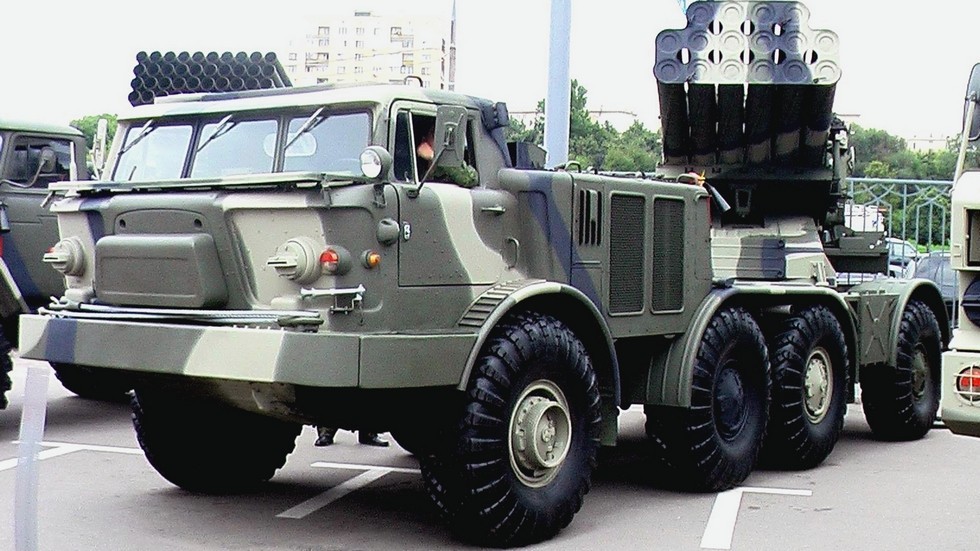

Система залпового огня 9К57 Ураган на шасси ЗИЛ-135ЛМП (фото автора)
Реактивная система залпового огня Ураган в Российской армии (фото Р. Данилова)
Его характерным внешним признаком был вынесенный на облицовку кабины кожух с дополнительным оснащением. СПУ снабжалась трехрядным пакетом из 16 трубчатых направляющих диаметром 220 мм, смонтированных на поворотной платформе с электрическим приводом. Она могла поражать цели на дальностях от 8,5 до 34 км, покрывая площадь в 43 гектаров.
Пусковая установка 9П140 с пакетом из 16 трубчатых направляющих (фото автора)

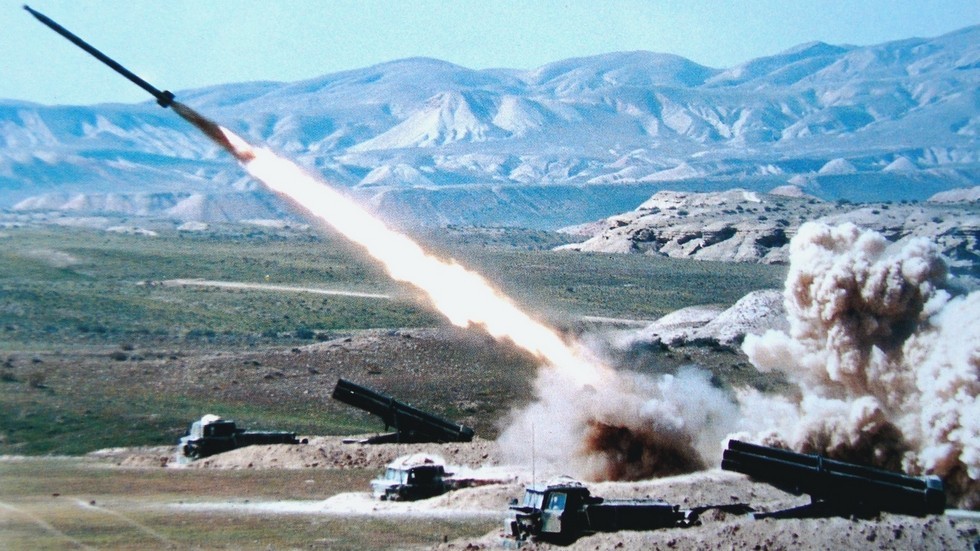

Ракетный залп боевых машин Ураган (из проспекта «Росвооружение»)
Для транспортировки и заряжания РСЗО применялась ТЗМ 9Т452 с низкобортной цельнометаллической платформой для транспортировки 16 реактивных снарядов для одного залпа, уложенных на специальных тележках. Их перегрузка производилось с помощью собственного крана-манипулятора с электроприводом и откидной площадкой для оператора. Процесс перезаряжания занимал не более 15 минут.
ТЗМ 9Т452 комплекса Ураган на шасси ЗИЛ-135ЛМП (фото автора)
ТЗМ с перегрузочным краном и стойками для 16 ракет (из архива автора)
Размещение в кузове сложенного крана и подвижных ракетных стоек (фото автора)
Система «Ураган» применялась в основном в Советской армии и ряде социалистических стран, а после развала СССР комплексы остались на вооружении практических всех бывших союзных республик. К настоящему времени их общее количество оценивается в 1 000-1 200 экземпляров.
Первая серия БАЗ-135МБ (1965 – 1996 гг.)
В конце 1963-го завод приступил к сборке московского шасси ЗИЛ-135М для монтажа берегового ракетного комплекса «Редут». Пока же не завершились его испытания и доводки в распоряжении брянских конструкторов неожиданно оказалась пара лет, чтобы достаточно серьезно переработать базовое шасси, превратив его в первый собственный 10-тонный автомобиль-шасси БАЗ-135МБ, ознаменовавший смелый отход от концепций Грачева.
Длиннобазное шасси БАЗ-135МБ с 300-сильным двигателем V8 (из архива Н. Щербакова)
Автомобиль БАЗ-135МБ с новой кабиной и нагрузочным макетом (из архива автора)
Прежде всего, на нем удалось заменить два бензиновых мотора и две автоматические трансмиссии на один дизельный двигатель ЯМЗ-238Н V8 мощностью 300 л. с. и одну механическую восьмиступенчатую коробку передач, сохранив пока все остальные агрегаты предшественника.
Правда, установка тяжелого ярославского двигателя пока не позволила радикально сократить массу машины: два прежних мотора весили на 90 кг меньше, чем один дизель. Установленная над моторным отсеком удлиненная кабина имела два ряда посадочных мест с максимальной вместимостью до шести человек, а задние сиденья трансформировались в спальное место. В 1966-м БАЗ-135МБ был принят на вооружение и поступил в серийное производство, которое продолжалось рекордно долго — 30 лет.
Военное оснащение на автомобиле ЗИЛ-135МБ
Большие размеры монтажной части рамы позволили сделать шасси главным продолжателем традиций монтажа крупногабаритных и не слишком тяжелых ракетных систем. В 1965 году на шасси БАЗ-135МБ появился первый образец СПУ берегового противокорабельного ракетного комплекса «Редут» для береговых и островных подразделений ВМФ СССР.
Пусковая установка СПУ-35Б комплекса «Редут» (фото Д. Мокрушина, Владивосток)
Боевая машина СПУ-35Б с транспортным контейнером в боевом положении (из архива автора)
Его основой являлась пусковая установка СПУ-35Б с подъемным транспортно-пусковым контейнером (ТПК). Там хранилась 9,5-метровая крылатая ракета со сложенными крыльями, обеспечивавшая поражение надводных и наземных целей на дальностях до 460 км и высотах от 400 м до 7 км. Комплекс «Редут» находился в производстве до 1983 года.
Запуск мощной крылатой ракеты П-35Б со сложенными крыльями (из архива БАЗ)
На параде береговой ракетный комплекс «Редут» (фото И. Торгачкина, Новороссийск)
Наиболее распространенной системой, которую монтировали на БАЗ-135МБ, являлся тактический комплекс воздушной разведки «Рейс» ВВС СССР. В полном составе он появился в 1972 году и через три года поступил на вооружение. Его главной составной частью были малогабаритные реактивные дистанционно пилотируемые самолеты-разведчики Ту-143 многоразового использования с парашютной посадкой, проектированием которых занималось ОКБ Андрея Николаевича Туполева.

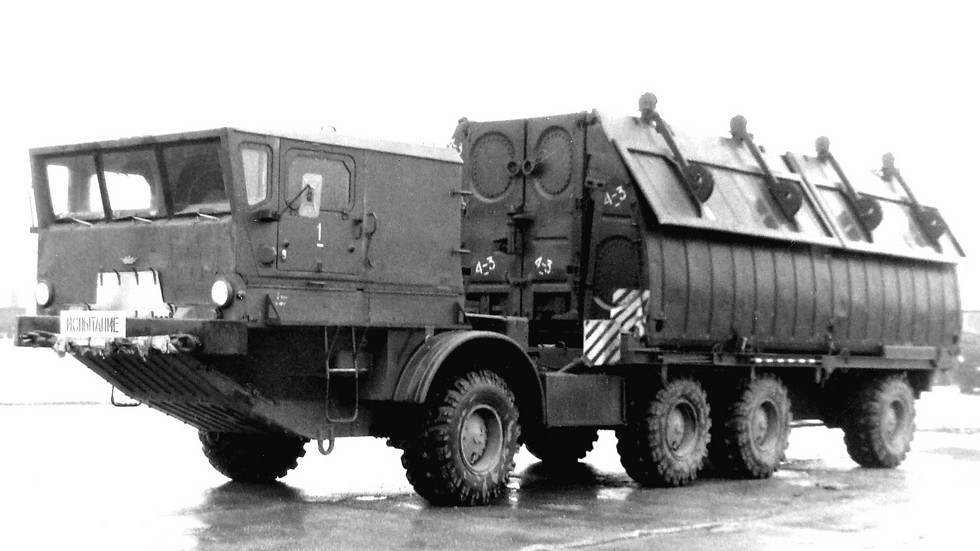

Пусковая установка СПУ-143 разведывательного комплекса «Рейс» (фото Н. Щербакова)
Размещение беспилотного самолета Ту-143 в укороченном контейнере (из архива автора)
Для их запуска применялась установка СПУ-143 с массивным подъемным ТПК длиной 9 м с направляющими и двумя герметичными крышками. Запускаемый самолет со стартовой массой 1 230 кг развивал максимальную скорость 925 км/ч, осуществляя воздушную разведку на расстоянии до 180 км и на минимальной высоте 100 м.
Для его перевозки из хранилища и погрузки на СПУ служила спецмашина ТЗМ-143 с безбортовой платформой и гидравлическим краном-манипулятором. Помимо своих главных функций, она являлась поисково-спасательным автомобилем для обнаружения, погрузки на платформу и доставки на базу самолета-разведчика, вернувшегося с задания.
Транспортно-заряжающая машина ТЗМ-143 на автомобиле БАЗ-135МБ (из архива автора)
ТЗМ-143 на шасси БАЗ-135МБ в транспортном положении (из архива 21 НИИЦ)
В 1981 году началась разработка модернизированного комплекса воздушной разведки «Рейс-Д» с пусковой установкой СПУ-243 и более тяжелым самолетом Ту-243. Свой первый полет он совершил в декабре 1987-го. Новый летательный аппарат с аппаратурой с высокой разрешающей способностью, достигавший скорости 940 км/ч, выполнял задания на вдвое увеличенной дальности (360 км) и минимальной высоте 50 м. Одновременно для него была построена заряжающая машина ТЗМ-243.
Установка СПУ-243 комплекса «Рейс-Д» на шасси БАЗ-135МБ (из архива СКБ ЗИЛ)
Погрузка самолета Ту-243 с ТЗМ на пусковую установку (из архива Р. Данилова)

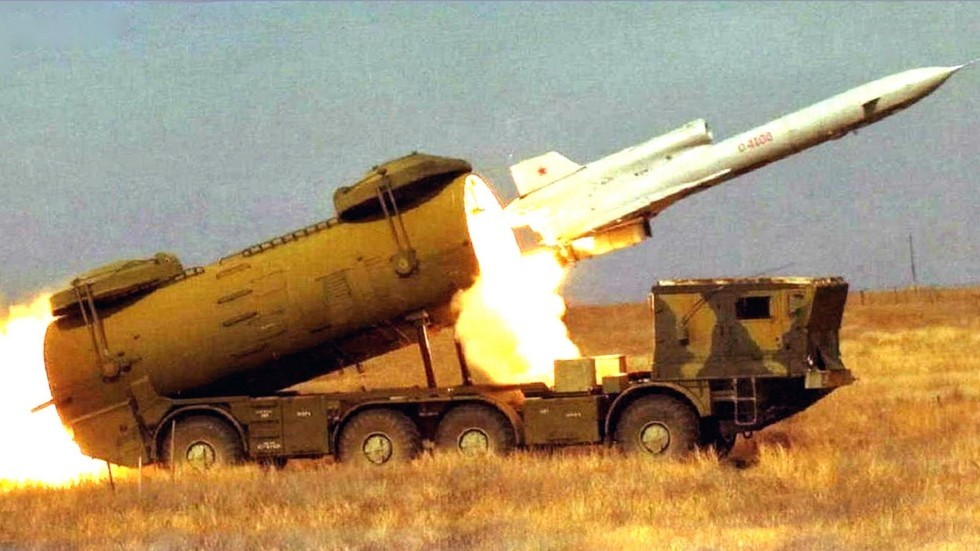

Запуск разведывательного самолета Ту-243 с установки СПУ-243 (из архива Р. Данилова)
После долгих испытаний в 1994 году комплекс был рекомендован к производству и в 1999-м принят на вооружение ВВС Российской Федерации.
Шасси БАЗ-135МБ второй серии (1980 – 1995 гг.)
Только спустя 15 лет после старта производства базового шасси БАЗ-135МБ в Брянске началось проектирование нового 12-тонного бортового автомобиля БАЗ-135МБК. Его предполагалось использовать в качестве многоцелевого транспортера тяжелых военных грузов и инженерного оборудования. Машина снабжалась цельнометаллической грузовой платформой с откидными бортами высотой по 1,4 м, прежней кабиной без защитных экранов, лебедкой с тяговым усилием 12 тс и новыми широкопрофильными шинами. Два топливных бака обеспечивали запас хода в 1 100 км.
Высокобортный транспортный грузовик БАЗ-135МБК с лебедкой (из архива 21 НИИЦ)
Автомобиль проходил приемочные испытания, но на вооружение так и не поступил. На его базе построили пробную партию народнохозяйственных 8,5-тонных бортовых машин БАЗ-135МБП с низкобортной платформой, тоже не получивших распространения.
Низкобортный многоцелевой автомобиль БАЗ-135МБП (из архива Н. Щербакова)
Вскоре после развала СССР было построено опытное шасси БАЗ-135МБЛ с целевым заданием перевозки крупных элементов тяжелого понтонно-мостового парка ПП-91 грузоподъемностью 120 т. Первоначально его проектировали для установки на грузовики КрАЗ-260Г, но с образованием независимой Украины их применение стало нецелесообразным. Так, в 1993 году появилось спецшасси БАЗ-135МБЛ с 12-тонной лебедкой и подъемной перегрузочной платформой с катками для сбрасывания на воду и подъема понтонных звеньев и буксирных моторных катеров.
Понтонный автомобиль парка ПП-91 на шасси БАЗ-135МБЛ (из архива 21 НИИЦ)
Спецшасси БАЗ-135МБЛ с буксирно-моторным катером БМК-225 (из архива 21 НИИЦ)
В таком виде оба образца БАЗ-135МБЛ проходили испытания на полигоне 21 НИИИ, но в те трудные времена на вооружение приняты не были. Этой оригинальной, но бесперспективной машиной завершилась долгая история всего 135-го семейства, на смену которому в Брянске уже проектировали новые армейские машины семейства «Основа».
