Блок тумблеров для авто
Блок тумблеров для дополнительной электрики, удачный вариант
Делюсь удачным вариантом изготовления блока тумблеров для дополнительной электрики в Патриота.
Вот предыдущий пост, про вариант неудавшийся — www.drive2.ru/l/4152500/
Тумблеры из «Чип и Дип», с встроенной подсветкой включения на 12В. По заявлениям на 20А, но я развожу все равно через реле.
Эти тумблера нельзя использовать для режима «переключения», т.к. в выключенном режиме средняя нога замыкается на землю, я себе так чуть пожар не устроил. 🙁
Эскиз нарисовал в Визио «в размер», разметил саму заготовку, линии загиба краев и положение тумблеров.
Далее отрисованное в Визио перенес на лист зачищенного алюминия. Толщина листа в этот раз — 1,5 мм, в прошлой жизни этот кусок был стенкой от какого-то прибора. Получилось вполне жестко.
Способ переноса такой же как при травлении плат.
Распечатал на лазерном принтере, в качестве бумаги использовал лист мелованной бумаги из любого «глянцевого» журнала. НЕ ГЛЯНЦЕВЫЙ ЛИСТ! Если он покрыт полиэтиленом или еще какой-нибудь плавящейся дрянью, ремонт принтера будет стоить как полпринтера. Обычный гладкий лист, с картинками. Печатать нужно «зеркально», чтобы после переноса надписи читались нормально, при печати отключить все режимы экономии тонера. Тонера должно быть много!
Далее кладем распечатку тонером к алюминию, и проглаживаем несколько минут на максимальной температуре утюга. После остывания, под струей воды с помощью любой пластиковой щетки размачиваем и смываем бумагу.
Готов трафарет и надписи.
Вырезал лобзиком по жирному контуру, загнул кромки по линии сгиба. После этого приклеил на силикон два кусочка уголка, который дают боковые стенки этой конструкции.
Засверлил отверстия, вставил тумблеры.
Ну и проводка. Общий черный провод земли для подсветки, общий желтый на «+», и управляемый провод с каждого тумблера.
На этом сам блок тумблеров готов, провода убрал в общую гофру.
Выломал остатки дефростеров внутри торпеды. Это не было необходимым делом, можно и так было установить тумблеры, места хватало. Но мне приятнее когда там просторно, а дефростеры мне не нужны совсем.
И заглушил отверстия шумкой, стало аккуратно.
Заполировал панель шлифмашинкой с пастой «для алюминия» из автомагазина, и вот он — финальный результат!
Сейчас под блоком тумблеров еще находится светодиод, подсвечивающий весь блок, чтобы его можно было различить ночью на трассе, когда полная темнота. И справа в дефростере будет еще один такой же блок, но руки еще не дошли.
Тумблеры более 1000
Тумблеры – электрические коммутационные приборы, замыкающие и размыкающие электрические цепи.
Тумблеры могут быть механическими, электронными или электромагнитными.
Механические тумблеры предназначены для непосредственного управления цепями, поскольку их диэлектрический рычаг напрямую связан с токоведущими частями ключа. Применяются они, когда не требуется отделять управляемые цепи.
Бытовые выключатели – двухпозиционные коммутационные аппараты с нормально-разомкнутыми контактами, которые предназначены для работы в сетях с напряжением не более 1000 В. Бытовые выключатели используются для внутреннего (встраиваются в стену) или внешнего монтажа (устанавливаются на стену).
Посмотреть и купить товар вы можете в наших магазинах в городах: Москва, Санкт-Петербург, Алматы, Архангельск, Астрахань, Барнаул, Белгород, Владимир, Волгоград, Вологда, Воронеж, Гомель, Екатеринбург, Иваново, Ижевск, Казань, Калуга, Кемерово, Киров, Кострома, Краснодар, Красноярск, Курган, Курск, Липецк, Минск, Набережные Челны, Нижний Новгород, Новосибирск, Омск, Орёл, Пенза, Пермь, Псков, Ростов-на-Дону, Рязань, Самара, Саранск, Саратов, Смоленск, Ставрополь, Тверь, Томск, Тула, Тюмень, Уфа, Чебоксары, Челябинск, Ярославль.
Доставка в пункты выдачи заказов Pickpoint, OZON, Boxberry, DPD, CDEK, «Связной», а также Почтой России в следующие города: Тольятти, Иркутск, Хабаровск, Владивосток, Махачкала, Оренбург, Новокузнецк, Чебоксары, Калининград, Улан-Удэ, Сочи, Брянск, Сургут, Нижний Тагил, Чита, Владикавказ, Грозный, Мурманск, Тамбов, Петрозаводск, Нижневартовск, Новороссийск, Йошкар-Ола и еще в более чем 1000 городов и населенных пунктов по всей России.
Товары из группы «Тумблеры» вы можете купить оптом и в розницу.
Кнопки, тумблеры, панели 52
● В наличии
(Решетникова 17 к.1)
Добавить в корзину
● В наличии
(Решетникова 17 к.1)
Добавить в корзину
● В наличии
(Решетникова 17 к.1)
Добавить в корзину
● В наличии
(Решетникова 17 к.1)
Добавить в корзину
● В наличии
(Решетникова 17 к.1)
Добавить в корзину
● В наличии
(Решетникова 17 к.1)
Добавить в корзину
Тумблер с крышкой универсальный
● В наличии
(Решетникова 17 к.1)
Добавить в корзину
● В наличии
(Решетникова 17 к.1)
Добавить в корзину
Кнопка вкл/выкл автомобильная 12V 20А со светящейся оранжевой точкой
● В наличии
(Решетникова 17 к.1)
Добавить в корзину
Motamec кнопка без фиксации Silver / Blue
● В наличии
(Решетникова 17 к.1)
Добавить в корзину
Тумблер 2 положения, 3 контакта
● В наличии
(Решетникова 17 к.1)
Добавить в корзину
● В наличии
(Решетникова 17 к.1)
Добавить в корзину
● В наличии
(Решетникова 17 к.1)
Добавить в корзину
Кнопка 2 положения, фиксирующаяся, 125V 3A
● В наличии
(Решетникова 17 к.1)
Добавить в корзину
Тумблер 2 положения, 3 контакта
● В наличии
(Решетникова 17 к.1)
Добавить в корзину
Кнопка 2 положения, фиксирующаяся, 125V 3A
● В наличии
(Решетникова 17 к.1)
Добавить в корзину
● В наличии
(Решетникова 17 к.1)
Добавить в корзину
Кнопка 2 положения, без фиксации
● В наличии
(Решетникова 17 к.1)
Добавить в корзину
Тумблер 2 положения, 4 контакта
● В наличии
(Решетникова 17 к.1)
Добавить в корзину
Панель управления карбон, 1 тумблер с защитной крышкой, индикатор включения, 12V
● В наличии
(Решетникова 17 к.1)
Добавить в корзину
Тумблер 2 положения, 250V 2A, 125V 10A
● В наличии
(Решетникова 17 к.1)
Добавить в корзину
Тумблер 2 положения, герметичный, 3 контакта
● В наличии
(Решетникова 17 к.1)
Добавить в корзину
Тумблер 2 положения, 2 контакта
● В наличии
(Решетникова 17 к.1)
Добавить в корзину
Размыкатель массы (АКБ) 12V, 6-ти контактный с ключом флажкового типа, FIA GRAYSTON
● В наличии
(Решетникова 17 к.1)
Добавить в корзину
Motamec кнопка без фиксации Silver / Black
● В наличии
(Решетникова 17 к.1)
Добавить в корзину
Кнопка включатель-выключатель в авто 16А с синей подсветкой
● В наличии
(Решетникова 17 к.1)
Добавить в корзину
Кнопка включатель-выключатель в авто 16А с красной подсветкой
● В наличии
(Решетникова 17 к.1)
Добавить в корзину
Кнопка стеклоподьемника универсальная 12V
● В наличии
(Решетникова 17 к.1)
Добавить в корзину
Размыкатель массы (АКБ) 12V, 6-ти контактный, с ключом флажкового типа 300A
● В наличии
(Решетникова 17 к.1)
Добавить в корзину
Размыкатель массы (АКБ) 12V, 2-х контактный, с ключом флажкового типа (длинные контакты) 350 A
Блок тумблеров в пепельнице. Часть 2.
Всем привет.

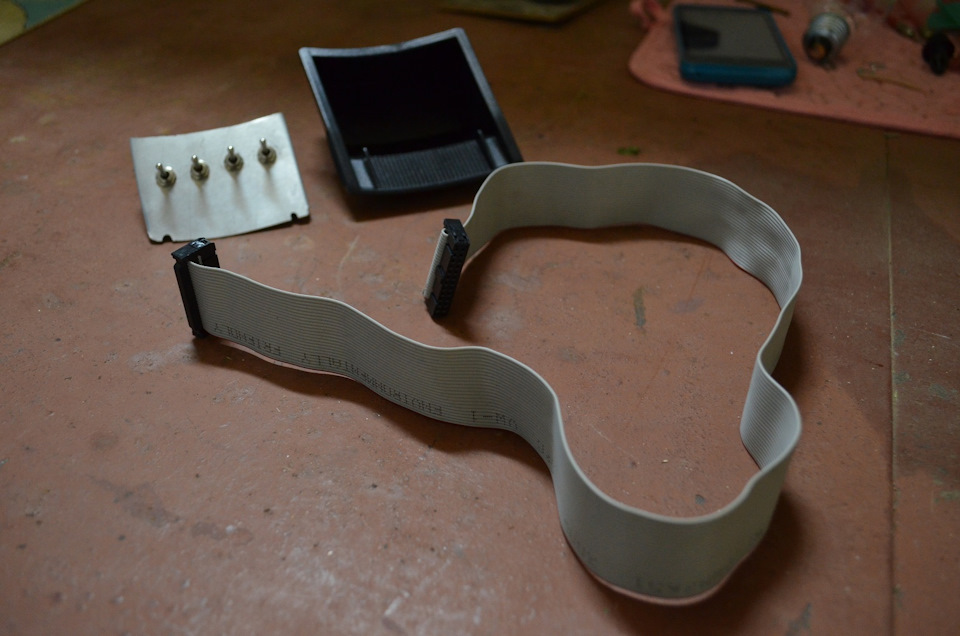

Когда-то затеял я сделать тумблеры в пепельнице, запись об этом я уже делал. Тумблеры приделал, всё собрал, но вот долго не мог придумать, что использовать в качестве шлейфа. Пучок из 12 проводов получался очень толстым и в пепельницу не влезал. И тут мне в руки попалась какая-то шинка от компьютера. Шинка плоская, компактная, имеет 24 жилы, а это значит, что если использовать на каждый сигнал по 2 жилы, то как раз всё хватает.

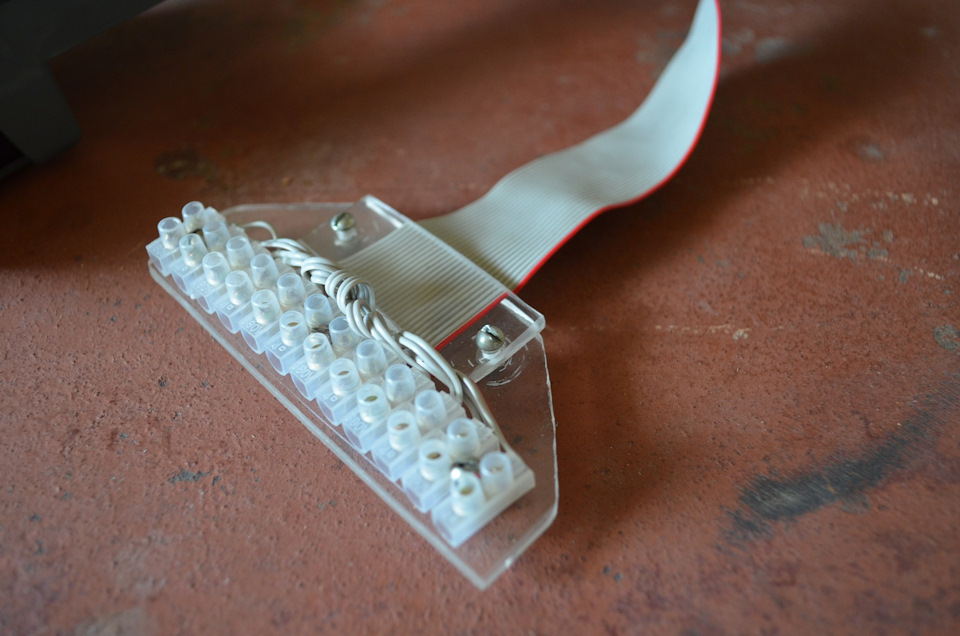

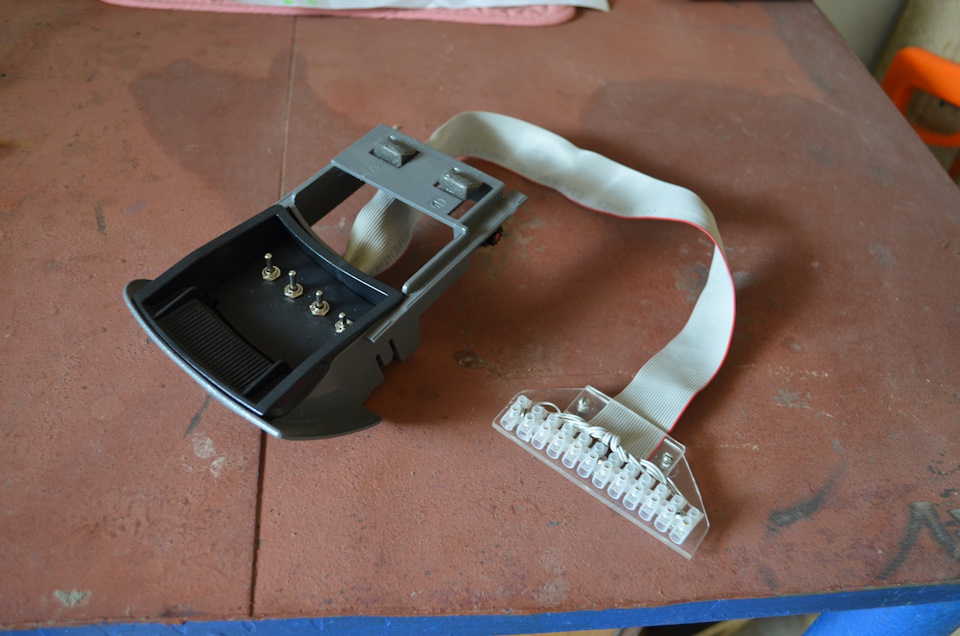

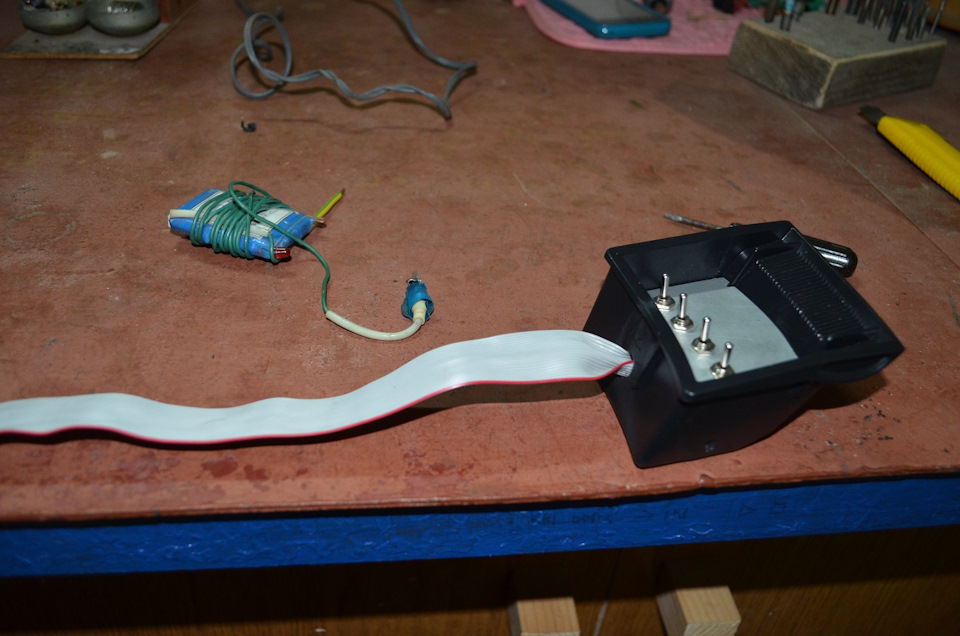

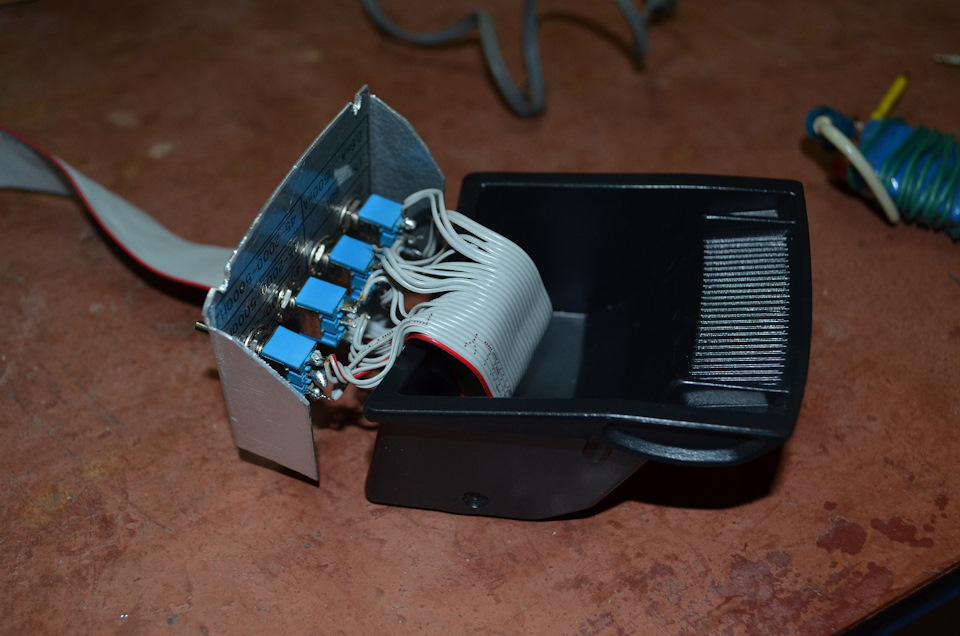

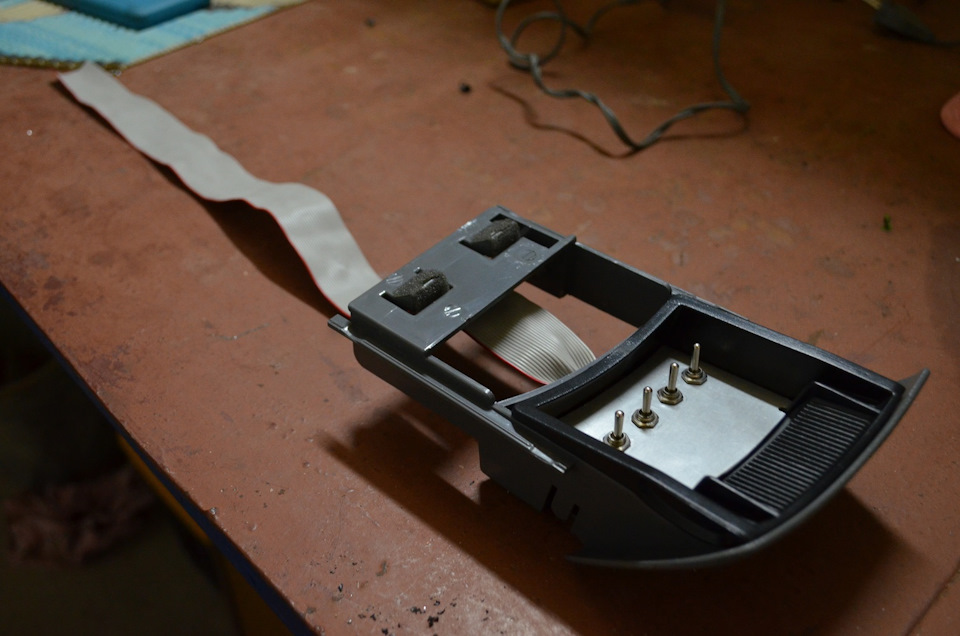

Все 12 пар проводков припаял к тумблерам. На другом конце шлейфа сделал небольшой клемник на кусочке оргстекла. На оргстекле сделал прижим, чтобы не было натяжки проводов в клемнике, и они не выскакивали из под винтов клемника.

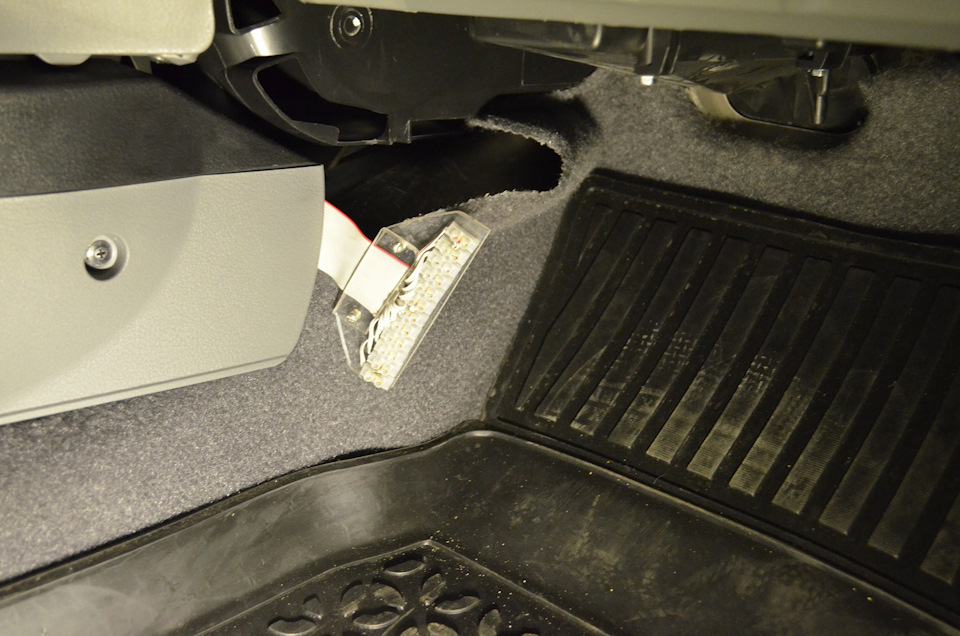

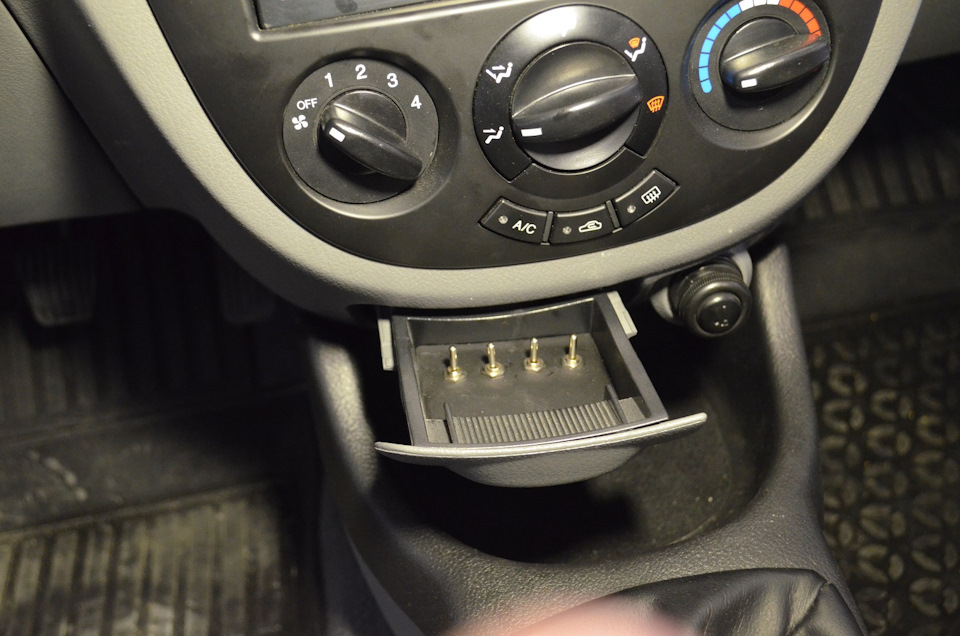

Вставил пепельницу на место, клемник вытащил в ноги переднего пассажира. Там он легко прячется под штатный коврик из карпета. Дальнейший колхозинг Подключение новых опций теперь не вызовет трудностей, всё удобно и доступно.
Теперь задумка воплощена полностью.
Всем спасибо за внимание.
Тем, кто сейчас кушает, приятного аппетита!
=)
Метки: тумблеры
Комментарии 95
А пепел куда сбрасывать? Тогда лучше и тумблера в виде фильтров сделай!
«Мне бы на торпеде своего авто установить бесполезные переключатели. А когда кто-нибудь сядет ко мне в машину, я посмотрю ему прямо в глаза и скажу «Пристегнись!». Начну щелкать переключателями якобы в нужной последовательности, а затем поведу машину с черепашьей скоростью, избегая разговора о переключателях».
а есть такой тумблер на три контакта? что бы aux рассоединять или соединять
так и называется тумблер на три контакта? или кодовое название есть
Ну я когда в магазин радиодеталей прихожу, то объясняю всё на пальцах. Так что попробуйте так и сказать.
тногда на меня как на идиота смотрят))
Значит мне повезло с продавцом. Очень понятливая женщина.
Еще один сопле колхозинг.Есть что интереснее.
Листайте ленту дальше. Может там будет.
Осторожно с этим шлейфом. Он на морозе трескается. Предохранители и есчё раз предохранители.
Спасибо. Приму к сведению.
откуда такие тумблеры можно выкрутить или где покупали?
Чуток не доделал?
Конечный результат такой должен быть. ))
Ну со шлейфом мысль здравая, хорошо придумано.
Но вот само расположение тумблеров, на мой взгляд, очень неудобное. Это каждый раз нужно открыть пепельницу, а потом нащупать мелкий тумблерок да еще и расположены они близко…
Я бы просто выдрал пепельницу и сделал панельку с тумблерами.
Зачем только в конце шлейфа такой клемник здоровенный? С ним конечно проще возиться, он покрупнее. Лучше взял бы штатную ответную часть — найти дисковод или винт не так сложно да и выпилить кусок платы с портом. Соединение там хорошее, сидит крепко.
А как к стандартному провода подключать? Паять под торпедой не удобно.
припуск и паяй на коленке, потом прячь под торпеду. А так весь смысл шлейфа теряется
передних наверное. задние то к фонарю заднего хода цепляешь и всего делов, а вот передние как?
на тормоз они идут
хм… типа к бордюру подъезжаешь, притормаживаешь и смотришь расстояние? а это здравая мысль, я не знал, и не додумался бы сам
а если не притормаживая, накатом, то в бордюр или заборчик?
ну в любом случае же притормаживать будешь)
заранее притормозил и едешь накатом, такое часто бывает.
а если не притормаживая, накатом, то в бордюр или заборчик?
ну если моск автоматом не включается, то и тумблер не поможет )
хм… типа к бордюру подъезжаешь, притормаживаешь и смотришь расстояние? а это здравая мысль, я не знал, и не додумался бы сам
так они так и задуманы )
ну я не в курсе же) на машины свои задние парктроники ставил, передние нет, а вот щас баржой обладаю, и задумался о такой полезной вещи, теперь логику включения передних буду знать)
да там в схеме подключения должно быть все
кстати не только с бордюрами но и на всяких перекрестках хорошо помогает, чтоп не чиркнуть кого-нибудь, только крайние ставить нужно чуть больше вбок
ага, я тоже о таких ситуациях подумал… тогда уж полный комплект ставить, ещё индикацию слепых зон в стойки зафигачить)
ну так я вообще вон себе какое корыто приобрел… хотя если честно даже ночью на тесной парковке паркуюсь без особых проблем, габариты чувствую… слепые зоны да, уже пару раз присматривал комплекты, дорогие… но цены не стоят на месте, будет и на нашей улице праздник)
самоувереность просто иногда приводит к печальным результатам, въехал как то задом в столб на одной из бывших, посреди бела дня и в очень даже здоровый и отлично видный столб… но я его не увидел)
согласен, машину чувствовать нужно, да и зеркала никто не отменял )
а такие тупые расклады со всеми случаются ), хотя и не всегда )
я тож на старой машине бок чирканул на ровном месте, об забор
так они так и задуманы )
Вы сейчас о передних или задних?
так на тормоз только передние подключены.задние на заднюю передачу
К тормозу не хочу. В пробке замучает. У меня на прошлой машине был парктроник через тумблер. Мне нравилось.
ну тут как удобно, я ваще считаю, ты делаешь, и все твое, и косяки и красивости
поэтому если я считаю, что сделал правильно и не увидел. что кто-то советует более удобный и удачный вариант, то нах все советы )
Я нифига не понял, цель какая? Припаять ленточный провод-плоскую шинку к тумблерам и вывести в ноги пассажиру. ТС ну ты хоть RGB ленту светодиодную прикрути для разнообразия
Я так понял, что парктроник и камера будут по умолчанию автомат, а тумблерами принудительное вкл.-выкл?
Дождались.Теперь будем ждать что подключать будем.Давай конкурс объявим.Первое:фен жене подключим, если имеется таковая.Плюсов масса, увидит, что вниманием не обделена, пыль сдувать с панели.
Самое первое — жену подключим, чтобы в дороге отключить можно было)
Поставить туда тумблеры с тремя положениями и сделать комбинацию при которой заводится авто 🙂
Они итак все со средним положением.
Хотя идея забавная.
Видел гдет, в пепельницу встревают, самодельный БК на контроллере, гораздо рациональней решение. Можно и тумблеры, доп. к такому БК примастить, функциональней будет, чем просто тумблеры, всё место занимают.
Не хочется усложнять
Функционально и просто ))
Хозяин-барин, конечно, но я бы повыразительнее тумблеры поставил …
Эти и хлипкие и какие-то махонькие.
Я сам за переключатели иного типа, но если душа просит именно тублеры такие, то хоть что-то повыразительнее. )))
Норм, если их строго как управление юзать. Дял транзюка или реле.
Спасибо. Именно так и задумано.
Ага мне понравилось. Я ща тоже стал стараться всю проводку по возможности кидать управляющую. Тонкую. А силове через реле.
Это шлейф от флоппа.
Именно от него и был, там еще провода перекрещены должны быть изначально чтобы два можно было подключать. Была такая штука, с пачки дискет в свое время windows 95 ставил, ностальгия.
ru.wikipedia.org/wiki/%D0…1%D0%BA%D0%B5%D1%82%D0%B0
Спорное решение
Как по мне так лучше бы поставить не тумблеры, а мембранную клавиатуру (вот такого плана 16.img.avito.st/1280×960/818334616.jpg), благо она сразу со шлейфом и блок распознавания (на микроконтроллере или аналоговый) управляющий релюшками.
Много аккуратнее выглядело бы
Я думаю, тут дело вкуса. Мне многие кнопки и клавиши советовали, но мне именно тумблеры нравятся.
Спорное решение
Как по мне так лучше бы поставить не тумблеры, а мембранную клавиатуру (вот такого плана 16.img.avito.st/1280×960/818334616.jpg), благо она сразу со шлейфом и блок распознавания (на микроконтроллере или аналоговый) управляющий релюшками.
Много аккуратнее выглядело бы
Пароль на запуск двс)))
Да-да, все хорошо и интересно, но — что будет на том конце провода.
А так — авто Бонда.
Джеймса Бонда.
Не, не Бонд. Фильм «Такси» вдохновил.
А на том конце провода будет пока подсветка ног. Остальное по ходу возникновения идей.
Это несерьезно!
Такое грамотное начало, тщательный подход и — подсветка?
Смотрите, сколько людей болеют за Вашу работу!
Даешь — УАУ! Или — НУ НИФИГА СЕБЕ!
Короче — удачи в придумывалках!
Ну если «заболею» автозвуком, то для управления усилками тоже пригодятся.
Все 4 пока ещё не придумал. Но на 2 уже планы есть.
дай угадаю, какая нибудь подсветка чего нибудь? )) типа пыли под ногами ;)))
провода тонкие, только для слаботочки, через реле, потребители пускать придется
Я в курсе. Напрямую максимум пару кусочков светодиодной ленты.
Интересно. Но повторюсь — тонюсенькие.
Согласен.Но провода сдвоенные, уже не так тонко.
я кушаю))))) и сразу вопрос, на что планируешь вывести тумблера?)
Подсветка ног, возможно принудительное включение парктроника когда он будет.
Если решаешь делать или нет принудительное включение парктроника, то даже не думай. Принудительное включение парктроника- это значит не будешь ты его включать от слова совсем. Щелкнешь пару раз после установки и на этом все.Не доходят руки при маневрировании до дополнительных действий типа открыть пепельницу, щелкнуть тумблер, закрыть пепельницу. Моз говорит «да шут с ними, парктрониками, видно всё. Мне ж не миллиметровать надо а припарковаться, и так припаркуюсь.» Проходили)) Я себе вообще делал камеру и парктроники включением с кнопки возле гамнитолы. За две недели один раз включил, и то больше повыделываться, чем по нужде. Переделал на автоматический запуск — тыщщу раз уже пригодились)) Делай парктроник автоматическим или не ставь вовсе)
Спасибо за подробный рассказ. Парктроник в любом случае будет включаться от задней скорости. Но если будет еще и передний, то к нему принудиловка не помешает.
