Заглядывая в прошлое: История БЭСМ
История вычислений уходит в далекое прошлое. Человечеству пришлось потратить не один век, чтобы создать первую электронно-вычислительную машину (ЭВМ). Несомненно – это одно из величайших открытий XX-го века, тот старт, который позволил человечеству двигаться вперед в мире информационных технологий.
Так, в 1950 г. в Киевской лаборатории моделирования и вычислительной техники Института электротехники АН СССР под руководством академика С. А. Лебедева была создана первая советская ЭВМ — МЭСМ (малая электронная счетная машина). Это был настоящий прорыв – Лебедев применил принцип параллельной обработки слов. В последующем началось активное строение первого поколения БЭСМ-1 (большая электронная счетная машина).
БЭСМ-1
Разработка БЭСМ-1 была завершена в 1952 г. Машина имела 2000 электронных ламп и быстродействие – 8000 оп./с. Система представления чисел в машине — двоичная с учётом порядков, в форме чисел с плавающей запятой. Диапазон чисел, с которыми оперирует машина, примерно от 9 до 109. В систему команд машины входят 9 арифметических операций, 8 операций передач кодов, 6 логических операций, 9 операций управления. Общий объем оперативной памяти составил 1024 разрядных слова. Потребляемая мощность – 35 кВт.
В 1953 г. советская БЭСМ-1 была самой быстродействующей ЭВМ в Европе, уступив лишь американской IBM 701, которая, в частности, имела огромный коммерческий успех.
БЭСМ-1 была машиной, способной решать сложные математические задачи, заменяя тысячи вычислений. Машина бесспорно внесла огромный вклад в развитие атомной энергетики и исследование космоса. В 1950 годах было создано еще много советских ЭВМ, таких как Минск, Урал, Днепр, Мир и т. д, но они значительно уступали в производительности БЭСМ-1.
БЭСМ-2 и БЭСМ-3M
В конце 1950-х начался бум транзисторных ЭВМ, которые по своим характеристикам значительно опережали ламповые. В Англии в 1958 г. была выпущена транзисторная ЭВМ – Elliot-803, в Германии – Simens-2002, в Японии – H-1. В СССР первой транзисторной ЭВМ стала – Сетунь. Что касается серии БЭСМ, то впервые транзисторы были использованы на БЭСМ-6, но об этом позже. В тоже время для облегчения пользования машиной были созданы первые языки программирования – Алгол и Фортран.
После успеха БЭСМ-1 было решено создать усовершенствованный вариант для массового производства. Так, в 1958 г. на свет появилась БЭСМ-2. Всего было выпущено 67 машин в период с 1958 по 1962 год под руководством коллектива ИТМиВТ и завода им.Володарского. По достоверным фактам с помощью БЭСМ-2 была рассчитана траектория полета беспилотной советской ракеты на Луну.
Основные характеристики БЭСМ-2 аналогичны предшественнице. Машина имела 4000 электронные лампы, а быстродействие было увеличено до 20000 оп./c., и ОЗУ до 2024 разрядных слов.
Помимо БЭСМ-2 но основе БЭСМ-1 была создана серийная ЭВМ – М-20, которая серийно разрабатывалась с 1955 по 1958 год. На момент окончания разработки М-20 была самой быстрой ЭВМ в мире и имела 20000 оп./c. Всего было выпущено 64 машины.
БЭСМ-3М была сконструирована молодыми и талантливыми инженерами ИТМиВТ. Это был небольшой макет, который повторял структуру М-20 и стал в дальнейшем основой для серийной БЭСМ-4.
БЭСМ-4
Если бы не один мультфильм, то БЭСМ-4 можно было бы назвать просто хорошей ЭВМ. Она основывалась на элементной базе – транзисторах и имела хорошую производительность (до 40 000 операций в секунду). Тем не менее, IBM на тот момент выпускала более достойные образцы.
БЭСМ-4 полностью унаследовала архитектуру М-20 и имела ОЗУ – 4156 разрядных слова. Машина серийно производилась с 1965 года, всего было выпущено 30 экземпляров. Для БЭСМ-4 существовало не менее 3 разных компиляторов с языка Алгол-60, компилятор Fortran.
Наверное, кто-то слышал о мультфильме «Кошечка». Он был совсем коротким, и в нем было показано перемещение силуэта кошки. Вся суть в том, что движение моделировалось системой дифференциальных уравнений второго порядка на БЭСМ-4. Кадры мультфильма создавались печатью символов БЭСМ-4 на бумаге с помощью АЦПУ-128. Поэтому можно с уверенностью сказать, что БЭСМ-4 имеет прямое отношение к созданию одного из первых роликов с использованием компьютерной анимации.
БЭСМ-6
Особое место в отечественном компьютеростроении безусловно занимает легендарная БЭСМ-6. Принципы, заложенные в ее структурную организацию актуальны до сих пор. Эти ЭВМ до сих пор используются в научно-исследовательских институтах для решения наиболее сложных и важных задач.
БЭСМ-6 была разработана группой инженеров под руководством С.А. Лебедева в 1965г., поступила в производство в 1968 году. Всего было выпущено 367 моделей. БЭСМ-6 – это первая суперЭВМ, сконструированная на элементной базе второго поколения.
Основной целью БЭСМ-6 являлось создание быстродействующей, относительно недорогой серийной машины, которая могла бы удовлетворять всем современным требованиям автоматизации и программирования. Как показывают результаты, задача была выполнена.
БЭСМ-6 имеет достойные технические показатели:
На основе БЭСМ-6 были созданы известные компьютеры на интегральных микросхемах серии Эльбрус. Во второй половине 80-х была разработана 64-разрядная машина БЭСМ-6 (Эльбрус-Б), включающая собственную систему команд и два режима совместимости с БЭСМ.
На основе БЭСМ-6 был создан тестовый эмулятор.
Подводя итоги
Безусловно, серия ЭВМ БЭСМ послужила развитию советской компьютерной школы. Если посмотреть на историю, то можно сказать, что в 1950 – 1960 годах CCCР шла наравне с Америкой во всех планах, включая и компьтеризацию. БЭСМ были достойными конкурентами американским IBM, и кто знает, как могли повернуться события, если бы не роковая ошибка, допущенная в 1967 году правительством СССР. По мнению многих экспертов, именно тот год был переломным, после того как началась разработка серии ЕС ЭВМ.
Началось полное копирование западных технологий IBM. Так, во второй половине 80-х годов в Минске начался выпуск персональных ЕС ЭВМ (ЕС-1840, ЕС-45 и 55) на процессорах, подобных Intel. Однако технология производства микропроцессоров не позволила пойти дальше уровня Intel 286. После этого пошла на спад советская компьютерная индустрия. Были закрыты многие заводы, и разогнаны коллективы ученых. Но историю не изменишь, и в настоящее время БЭСМ очень ценится среди фанатов советских компьютеров.
Первая БЭСМ: начало пути
Значение машины БЭСМ АН для отечественной и мировой вычислительной техники невозможно переоценить — многое из того, что сегодня обыденно в ИТ, впервые было опробовано при разработке именно этой машины. Важно сохранить любые свидетельства способности отечественных разработчиков в самых сложных ситуациях справляться с техническими и организационными проблемами.
Постановление Совета министров СССР об образовании Института точной механики и вычислительной техники Академии наук СССР было принято в июне 1948 года, когда руководство страны уже осознало необходимость создания устройств, позволяющих автоматизировать процесс математических расчетов. В США в это время уже полным ходом шли работы, приведшие впоследствии к созданию цифровых вычислительных машин. Никакого научного обмена идеями и разработками в этой области тогда не существовало — подробности американских разработок стали известны в нашей стране только в середине 1950-х годов. Но общая тенденция была одинакова — осуществлялся переход от аналоговых (уже электронных, но еще не цифровых) и релейных (во многом цифровых, но не электронных, а электромеханических) машин к цифровым.
Первым директором ИТМиВТ стал академик, генерал-лейтенант Николай Григорьевич Бруевич, известный своими работами в области автоматизации интеллектуальной деятельности. Бруевич — один из создателей теории точности и надежности машин и приборов, разработчик теории счетно-решающих устройств, в частности логического анализа и синтеза устройств цифровых вычислительных машин, а также средств управления машинами. Под руководством Бруевича проводились исследования вопросов автоматизации умственного труда в области машиностроения, сущность которых — создание более эффективных приемов исследования на основе применения вычислительной техники.
При создании ИТМиВТ его первому директору удалось объединить в новом институте несколько ранее разрозненных групп ученых. Первое время тематика работ института не была напрямую связана с цифровой электронной вычислительной техникой, но уже тогда был создан отдел быстродействующих ЭВМ. Бруевич убедил руководство страны, что нужно отказаться от слепого копирования американской релейной вычислительной машины и приступить к проектированию вычислительных машин на электронных лампах.
В начале 1950 года директором ИТМиВТ был назначен переведенный из Киева на работу в Москву академик Михаил Алексеевич Лаврентьев, который назначил начальником лаборатории № 1 Сергея Алексеевича Лебедева.
Для работы над БЭСМ Лебедев планировал взять с собой из Киева всех разработчиков МЭСМ и даже добился предоставления им жилья в Москве на Песчаной улице, но в последний момент руководство разрешило переезд в Москву только его самого. В результате пришлось срочно формировать совершенно новый коллектив, так как работа над МЭСМ в Киеве продолжалась, и Лебедев одновременно руководил двумя коллективами.
МЭСМ в связи с началом работ над БЭСМ стала называться малой электронной счетной машиной, а из Киева Лебедев привез собственноручно выполненный проект БЭСМ, который вскоре стал именоваться как большая электронная счетная машина. Один из ведущих разработчиков ИТМиВТ Петр Петрович Головистиков вспоминал: «Существует легенда, что вся схема БЭСМ у Сергея Алексеевича была записана на папиросных коробках «Казбек» или отдельных листках. Это неверно. Она заключалась в толстых тетрадях, в которых самым скрупулезным образом были изображены все структурные схемы машины, приведены временные диаграммы работы блоков, подробно расписаны все варианты выполнения отдельных операций». Среди документации ИТМиВТ была обнаружена одна из таких тетрадей (рис. 1), состоящая из 100 разлинованных страниц, заполненных личными записями Лебедева. В ней, например, имеются такие заголовки:
07.07.50:
Управление внешней памятью (магнитной записью).
09.07.50:
Передача с магнитной ленты на барабан.
12.07.50:
Рассмотреть вариант макета с общими элементами памяти для команд и чисел с одним управляющим коммутатором и работой на 4 такта ЦУ (а не на 3 такта).
16.07.50:
Программное и схемное осуществление передачи с ленты на барабан.
Выбор количества разрядов машины.
Выбор количества разрядов для макета с параллельным вводом чисел.
21.07.50:
Перевод из двоичной в десятичную систему на машине.
23.07.50:
Управление магнитной лентой.
04.08.50:
Возможность и целесообразность осуществления варианта с параллельным вводом кодов и памятью на тригерных ячейках.
08.08.50:
Передача с барабана на внутреннюю память.

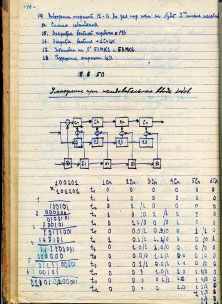

Чтение тетради позволяет проследить весь процесс постепенного понимания структуры будущей вычислительной машины. Первая дата в тетради относится к 7 июля 1950 года, когда Лебедев уже работал над двумя проектами — доведением до рабочего состояния МЭСМ и разработкой БЭСМ. Последняя дата (12 августа 1950 года) обозначена на странице 46 (рис. 1), а все дальнейшие записи следуют без указания дат. По-видимому, вторая половина тетради заполнилась к концу лета 1950 года. За это время были спроектированы основные узлы будущей машины и разработаны алгоритмы выполнения (производства, как написано в тетради) основных операций: сложения, умножения, деления.
Необходимо было рассчитывать все, даже длину магнитных лент, которые предполагалось использовать в качестве внешней памяти. Подобный расчет также имеется в тетради — была вычислена суммарная длина ленты (200 метров) и определено полное время передачи информации с ленты на магнитный барабан (20 минут). И тут же помечено: «Время приемлемое».
Лебедев расписывал операции и одновременно вычислял время их выполнения, выясняя для себя основные вопросы начального этапа проектирования — имеет ли смысл вводить ту или иную операцию, какова будет производительность новой машины? Например, после вычисления времени, необходимого для выполнения операции получения обратной величины с точностью до 2-30, выписан результат: 1,5 миллисекунды, и в тетради поставлена резолюция: «Приемлемо».
Особый интерес вызывают страницы 84 и 85 (рис. 2), на которых есть записи, не имеющие технического характера, — они посвящены организации работ над проектом большой машины. Записи сделаны при подготовке к встрече с руководством, от которого зависел успех проекта создания новой ЭВМ. Здесь обозначены проблемы, с которыми сталкивались обе группы разработчиков, работавшие в Киеве и в Москве, но главный вывод был прост — при реальном обеспечении работы можно построить машину ко второму полугодию 1952 года. Указанный срок был выдержан.
Один только перечень заголовков этой тетради показывает, что Лебедев вел свою разработку очень тщательно, вникая во все тонкости работы машины, многие из которых открывались впервые, не забывая о важности правильной организации труда и планировании. Лебедев лично составил план работ по созданию БЭСМ и постоянно контролировал ход его выполнения. Работа по этому плану проводилась сотрудниками ИТМиВТ, составившими так называемую «московскую группу». В соответствии с ним завершение разработки эскизного проекта намечалось на I квартал 1951 года (практически одновременно с завершением работы над макетом МЭСМ). В плане были выделены три основных направления работ (рис. 3):
По каждому направлению были определены 20 главных работ, для которых устанавливались сроки выполнения и затраты ресурсов. В состав работ входили следующие:
На плане заметны неоднократно вносившиеся правки, относящиеся к срокам выполнения заданий и ресурсам, требующимся для этого. Состав работ практически не подвергался изменению, хотя пункт № 4 явно вставлялся тогда, когда все остальные работы уже были написаны (это подтверждается исправлением номеров всех пунктов плана, начиная с пункта № 5 и до конца списка). Также позднейшую вставку представляет собой пункт № 7, поэтому пункты плана начиная с № 8 исправлялись дважды (второй раз новые номера просто писались левее первоначального). Вставка пункта № 7 наталкивает на мысль, что решение запланировать создание отдельного устройства для решения линейных уравнений пришло к Лебедеву несколько позднее (в окончательном варианте БЭСМ никаких подобных аналоговых устройств не осталось — машина была полностью цифровой).
Ресурсы для проекта, по-видимому, исчислялись в тысячах рублей в ценах 1950 года. Цена определялась (и корректировалась, часто несколько раз) для каждого пункта плана. Сразу при создании плана первоначальные сроки были установлены только для первых его пунктов. У пункта № 8 (и последующих пунктов) плана первый срок проставлен только карандашом, тогда как у предыдущих пунктов — теми же фиолетовыми чернилами, что и само название работы. Иногда первоначальные сроки отодвигались, но некоторые из них затем вновь были восстановлены. Так или иначе, работы над эскизным проектом БЭСМ завершились именно в первом квартале 1951 года. Это означало, что электрические схемы устройств были не только разработаны, но и проверены как математическими расчетами, так и на специально созданных макетах, был также составлен текст самого эскизного проекта.
Сергей Алексеевич не побоялся привлечь к работе над ЭВМ молодых студентов Московского энергетического института, где он читал лекции по основам цифровых приборов. К работе им были привлечены девять студентов МЭИ, которым были выданы темы дипломным работ, непосредственно относящиеся к разработке вычислительной машины:

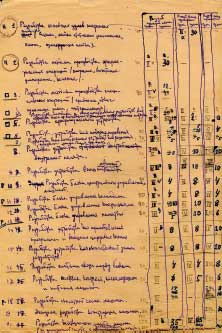

Работа каждого участника была отражена в плане эскизного проекта, который представляет собой лист бумаги формата А4, заполненный с одной стороны рукописными записями, сделанными автоматической ручкой с фиолетовыми чернилами и, по-видимому, более поздними карандашными пометками и пометками более темными чернилами. Судя по почерку, записи и пометки сделаны непосредственно С. А. Лебедевым. По этому плану завершение разработки эскизного проекта намечалось на I квартал 1951 года (практически одновременно с завершением работы над макетом МЭСМ).
Молодые коллеги Лебедева оказывали ему весьма существенную помощь. Все студенты блестяще справились со своими дипломными проектами, которые дали им мощнейший импульс к творческому развитию. Из девяти студентов двое — В. С. Бурцев и В. А. Мельников впоследствии стали лауреатами Государственных премий, действительными членами Академии наук, директорами академических институтов. Валентин Лаут защитил докторскую диссертацию, ему дважды присуждалась Государственная премия. Имена многих выпускников МЭИ 1950 года неоднократно встречаются в списках сотрудников, награжденных орденами и медалями за участие в важнейших работах ИТМиВТ.
Если бы в архиве института случайно не сохранился листок Лебедева с планом работ над эскизным проектом, мы бы никогда не узнали о той огромной работе, которая проводилась молодым коллективом института при создании первой полноценной отечественной цифровой вычислительной машины (МЭСМ изначально проектировалась как макетный вариант и никогда не производилась серийно). Разработчики ЭВМ, как и разработчики другой техники, предпочитают сохранять только окончательные варианты документации — предварительные варианты, черновики, записки, письма, чертежи, эскизы часто теряются, хотя именно с их помощью можно проследить процесс работы над новыми проектами, не менее интересный, чем результат. Сегодня, с внедрением новых технологий проектирования, разработчики стали формировать так называемые «книги проектов», в которые заносятся все промежуточные документы и их варианты. На основе этих книг (архивов документов) компании, ведущие разработку, получают возможность доказывать свою непосредственную причастность к процессу разработки и свои авторские права. Однако эти архивы не сохраняют то, что люди называют «теплом человеческих рук», тот энергетический заряд, который передается от личных записей разработчиков.
Как результат общего труда по реализации разработанного Лебедевым плана 21 апреля 1951 года начала работу Государственная комиссия по приемке эскизного проекта БЭСМ, а летом 1952 года было завершено изготовление БЭСМ, которая заработала к осени 1952 года. В итоге в апреле 1953 года Государственная комиссия под председательством М. В. Келдыша приняла к работе БЭСМ, в июне 1953 года Лебедев был назначен директором ИТМиВТ и избран действительным членом Академии наук СССР по Отделению физико-математических наук, став первым академиком по специальности «счетные устройства».

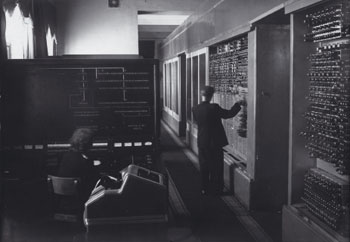

БЭСМ АН была установлена на первом этаже здания ИТМиВТ на Ленинском проспекте (рис. 4), и долгое время на ней решались как научные, так и прикладные задачи, в частности был проведен расчет траектории ракеты, доставившей вымпел Советского Союза на Луну. При эксплуатации машины за долгие годы возникали различные сложные ситуации, ведь в состав машины входили 4 тыс. электронных ламп, но инженеры и техники всегда находили оригинальные решения по поддержанию ее работоспособности.
После создания в феврале 1955 года Вычислительного центра АН СССР перед ИТМиВТ была поставлена задача подготовить БЭСМ к серийному выпуску, что и было сделано к концу 1957 года, когда Ульяновский завод начал выпускать эту машину под наименованием БЭСМ-2. Этими машинами были оснащены практически все крупные вычислительные центры страны. На БЭСМ-2 осуществлялись расчеты запусков искусственных спутников Земли и первых космических кораблей с человеком на борту. БЭСМ-2 была воспроизведена в Китае, куда выезжала группа сотрудников ИТМиВТ. К моменту окончания работы над БЭСМ АН Лебедев уже продумал принципы и архитектуру новой машины М-20, которая должна была стать самой быстродействующей в мире.
БЭСМ выпускалась в различных модификациях до 1964 года — всего в нашей стране, кроме самого первого и единственного экземпляра БЭСМ АН, было изготовлено 16 экземпляров БЭСМ-2, 27 экземпляров БЭСМ-2М и 2 экземпляра БЭСМ-3.
В октябре 1955 года Лебедев сделал сенсационный доклад на Международной конференции по электронным счетным машинам в Дармштадте ФРГ доказав, что БЭСМ АН оказалась самой быстрой ЭВМ в Европе, а в декабре того же года первое сообщение о БЭСМ появилось в центральной печати. Газета «Правда» опубликовала большую статью Лебедева «Электронная счетная машина», в которой он подробно описывал основные принципы устройства цифровой вычислительной машины и новые возможности, которые открываются перед наукой и промышленностью страны в результате внедрения вычислительной техники. Все машины серии БЭСМ (от БЭСМ АН до БЭСМ-6) на момент своего создания были лучшими в Европе в классе универсальных ЭВМ. Летом 1958 группа сотрудников ИТМиВТ была включена в состав делегации, которая выезжала в США по приглашению компании IBM, продемонстрировавшей свои достижения в разработке цифровых ЭВМ. Делегацию возглавлял директор Вычислительного центра Академии наук академик А. А. Дородницын, а от ИТМиВТ в делегацию были включены заместитель директора института И. С. Мухин и молодые разработчики В. С. Бурцев и Л. Н. Королев.
В 1960 году машину БЭСМ АН разобрали, освободив помещение для М-50, и по этому поводу была выпущена трогательная эпитафия.
Ни одна другая машина в ИТМиВТ не удостаивалась такой чести. Сотрудники института, работавшие на ней, стали решать свои задачи на БЭСМ-2, а позже — на БЭСМ-4. Отдельные части БЭСМ АН удалось сохранить. Когда в 1982 году к 80-летию С. А. Лебедева стараниями тогдашнего директора ИТМиВТ В. С. Бурцева в институте был открыт музей истории, для него из сохранившихся блоков БЭСМ АН и БЭСМ-2 был создан специальный стенд, представляющий собой работающий макет одной из секций БЭСМ (рис. 5).

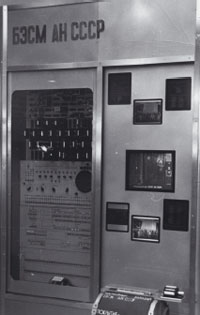

В левой части макета установлено пять плат, изготовленных точно по чертежам первой машины и укомплектованных деталями того времени. На правой части располагается демонстрационная панель с экраном. Правая и левая части перекрываются раздвижной стеклянной дверью, сохранившейся в подлинном виде с 1951 года. Верхняя плата укомплектована разъемами типа «лист» и начинена подлинными блоками БЭСМ АН. Вторая сверху плата укомплектована подлинными блоками БЭСМ-2, в которой был осуществлен переход на пальчиковые лампы (ведущий разработчик — П. П. Головистиков) и широко применялись кристаллические диоды. Третья сверху плата представляет собой образец пульта управления с запоминающим устройством на электронных трубках, применявшимся на первой машине. На пульте воспроизведены все органы управления машиной. Четвертая сверху плата представляет собой полную мнемоническую схему центрального пульта управления БЭСМ, а на пятой плате располагаются тумблеры управления макетом.
Вера Карпова (v_karpova@ipmce.ru) — руководитель музея истории института точной механики и вычислительной техники им. С. А. Лебедева РАН, Леонид Карпов (mak@ispras.ru) — ведущий научный сотрудник института системного программирования РАН (Москва).
Расшифровка записей по организации работ и планам С. А. Лебедева
Организация работы (стр. 84 тетради С. А. Лебедева).
Московская группа. Киевская группа. Направления работ.
Помещение (освоение помещения. Академия, проводка, строительство Института Феофания. Площадь. Расширение. Жилье)
Кадры (списочный состав) по Москве и по Киеву. Оценка кадров. Недостаток.
Первоочередное мероприятие. Сборка работников ВЭИ, как необходимое условие успешного развертывания работы.
Оборудование. На сегодняшний день удовлетворительно при действительном развертывании работ — резкое увеличение.
Материалы — исключительно плохое снабжение. Трудность заранее предусмотреть необходимые параметры. Малое сравнительно потребное количество. Необходимость внеочередного снабжения.
Система оплаты — более низкие ставки, чем в СКБ 245, — в результате трудность набора инженерно-технического персонала.
Ожидаемые результаты (стр. 85 тетради С. А. Лебедева).
Запуск макета в 4-м квартале 50 г. Можно решать реальные задачи.
Угроза срыва успешного окончания эскизного проекта.
Немедленно приступить к изготовлению опытного образца.
При реальном обеспечении работы можно построить машину ко второму полугодию 1952 г.
