Can шина автомобиля приора где находится
Всем привет,

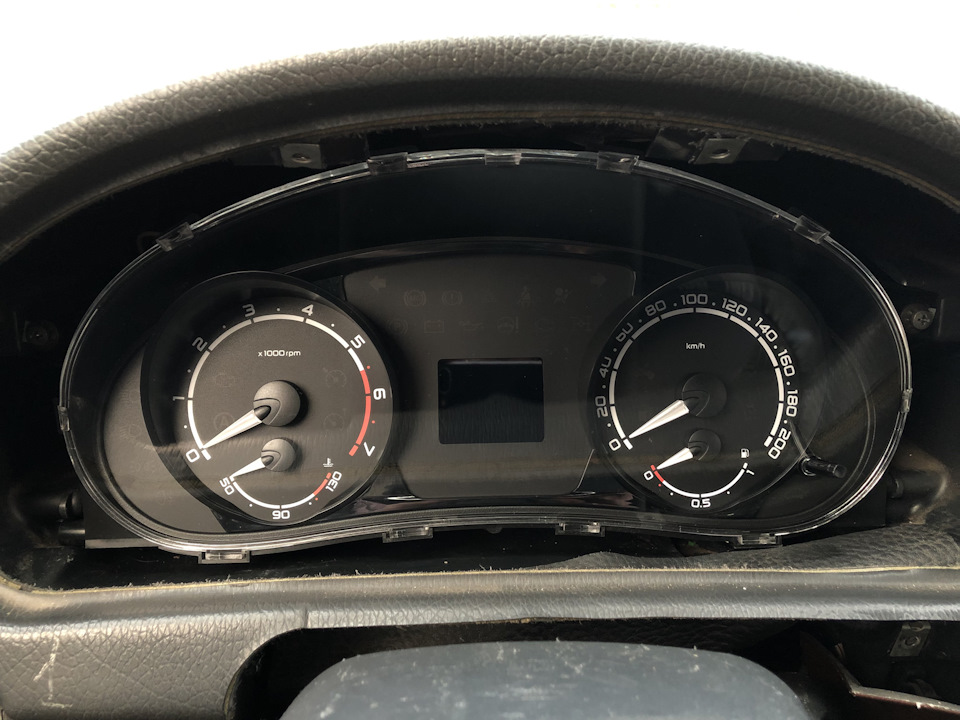

В общем подключил панель, сейчас попробую все подробно описать
+12 — мус
gnd — мус
CanH — 10пин
CanL — 11пин
1
1-1 30пин
1-2 28пин
1-3 29пин
1-6 10пин
1-7 3пин
1-9 15пин(abs) если не гаснет то 16пин ( в зависимости от комплектации)
1-10 32пин
2
2-1 19пин (масса)
2-2 17пин
2-3 7пин (или оставить в воздухе)
2-4 9пин
2-5 8пин
2-6 6пин Подушка(если не гаснет то на +)
2-7 12пин Ремни(если не гаснет то на +)
Далее после подключения, нужно подстроить Спидометр, Тахометр и Температуру (через бк)
Так же к панели нужен подрулевой переключатель, так как обычный не функционирует с панелью.
И теперь самое главное, конечно проще и дешевле взять панель приборов с навигацией без can-шины.
Но я повторюсь что это все мне досталось очень выгодно!
Я бы ни за что не купил бы это все за 10т.р
Если есть вопросы задавайте
Всем мир
Лада Приора Седан 2008, двигатель бензиновый 1.6 л., 98 л. с., передний привод, механическая коробка передач — электроника
Машины в продаже
Комментарии 87

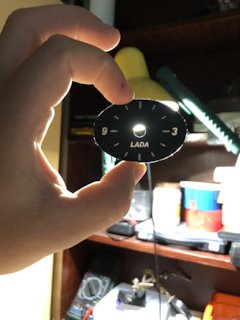

Привет))) где такие Часы взять как у тебя😎
Привет, у меня только такие остались

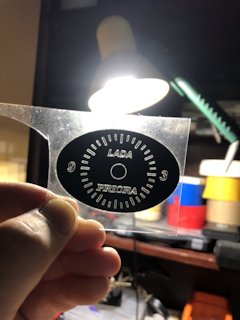

Получаеться это просто меняешь накладку внутри часов да)))
Привет))) где такие Часы взять как у тебя😎
Привет))) где такие Часы взять как у тебя😎
Генератор от приоры 2 нужен, или перегазовывать
Привет, а у меня почему то когда включаешь поворотники писк и с приборки идёт и ещё от куда то? Горит то что двери открыты и ремень, как убрать не подскажешь?
Который от замка зажигания идёт верно?
На любой плюс, или на любой минус, не помню, почти 2 года прошло
Понял спасибо большое
Кан адаптер откуда заказывал? У меня богдан 2013года нету кан шины, хочу приборку с навигацией поставить а она с кан шиной
Внимательно читайте пост, я взял все б/у
Привет, у меня приора 18года приборка тоже синим светит монитор подцепил к разьёму диогностики ну два провода кан шины всё работает вот купил приборку с навигацией и преключатель и антену сразу, ставлю её пишет не сигналов кан пробывал 2ва провода кидать с диогностики как на ммс сёромно не работает и местами путал всяко 10.11, у меня нет в приборке проводов 28.29, вот я их сам вставил и пробывал к диогностике цыплять не работает у меня провода только 10и11 есть, а на экране всё показывает когда прошил ммс и меню закачал и два провода кинул с диогностики на ммс, а вот панель не хотит работать подскажите пожалуйсто что зделать можно.у меня вот такая стоит.
Что такое КАН-шина?
Современный автомобиль, к сожалению или к счастью — решать Вам, уже не тот ящик на колесах, с полутора десятками проводов, в котором мог разобраться мало-мальски грамотный человек, и даже починить, если что-то сломалось…
Современный автомобиль — это уже компьютер на колесах, хотите ли Вы этого или нет… И даже если Вы и не подозреваете об этом, то только по причине того, что занимаются ремонтом Вашего автомобиля профессионалы. Именно они и должны выполнять все работы на Вашем авто. Соответственно и установку дополнительного оборудования лучше доверить специалистам.
Часто при обсуждении вопросов дополнительной охраны автомобиля приходится «читать лекции» клиентам, объясняя, иногда очень долго, почему на их автомобиль сигнализация должна ставиться не 1 час, а как минимум 10 часов, а иногда и полтора — два дня. И часто в этих разговорах приходится упоминать такое словосочетание как «Кан шина», что частенько вводит в ступор клиентов.
Так что же это такое — КАН ШИНА?
И для чего она в автомобиле?
Сначала ответ на вопрос — для чего?:
Как сэкономить медь?:
Подсчитано, что за последние пять лет число опций в автомобиле, являющихся в большинстве своем потребителями электрической энергии, увеличилось вдвое. И произошло это вовсе не по прихоти автопроизводителей, а благодаря растущим потребностям покупателей в комфорте и законодательным требованиям к безопасности и охране окружающей среды
Все бы ничего, но возможности электрооборудования не безграничны. И если раньше конструкторы решали вопросы, в основном связанные с увеличением надежности, то сейчас приходится думать над созданием принципиально новых схем, которые либо изменят традиционную «архитектуру» электрики, либо позволят ей приспособиться к поступи научно-технического прогресса.
Шины не для колес:
Использующаяся до сих пор однопроводная схема подразумевает, что отрицательные выводы всех потребителей электроэнергии соединяются с «массой» — кузовом и другими металлическими частями автомобиля, которые выступают в роли второго, минусового провода. Однако когда общая длина реальных проводов, подключенных от потребителей к плюсу генератора, достигла полукилометра, а их вес приблизился к центнеру, выяснилось, что однопроводная схема не столь уж и хороша, какой казалось прежде.
Поэтому появилась мультиплексная проводка, а с ней — шина CAN (от Controller Area Network), которую при традиционном сохранении минуса на «массе» применяют вместо «растолстевших» жгутов старой схемы на современных моделях машин, насыщенных электроприводами и электронными блоками.
Далее неплохая статья объясняющая принципы конфигурирования и управления всеми устройствами в современном автомобиле:
Бортовая электроника современного автомобиля в своем составе имеет большое количество исполнительных и управляющих устройств. К ним относятся всевозможные датчики, контроллеры и т.д.
Для обмена информацией между ними требовалась надежная коммуникационная сеть.
В середине 80-х годов прошлого столетия компанией BOSCH была предложена новая концепция сетевого интерфейса CAN (Controller Area Network).
CAN-шина обеспечивает подключение любых устройств, которые могут одновременно принимать и передавать цифровую информацию (дуплексная система). Собственно шины представляет собой витую пару. Данная реализация шина позволила снизить влияние внешних электромагнитных полей, возникающих при работе двигателя и других систем автомобиля. По такой шине обеспечивается достаточно высокая скорость передачи данных.
Как правило, провода CAN-шины оранжевого цвета, иногда они отличаются различными цветными полосами (CAN-High — черная, CAN-Low — оранжево-коричневая).
Благодаря применению данной системы из состава электрической схемы автомобиля высвободилось определенное количество проводников, которые обеспечивали связь, например, по протоколу KWP 2000 между контроллером системы управления двигателем и штатной сигнализацией, диагностическим оборудованием и т.д.
Скорость передачи данных по CAN-шине может достигать до 1 Мбит/с, при этом скорость передачи информации между блоками управления (двигатель — трансмиссия, ABS — система безопасности) составляет 500 кбит/с (быстрый канал), а скорость передачи информации системы «Комфорт» (блок управления подушками безопасности, блоками управления в дверях автомобиля и т.д.), информационно-командной системы составляет 100 кбит/с (медленный канал).
На рис. 1 показана топология и форма сигналов CAN-шины легкового автомобиля.
При передаче информации какого-либо из блоков управления сигналы усиливаются приемо-передатчиком (трансивером) до необходимого уровня.
Каждый подключенный к CAN-шине блок имеет определенное входное сопротивление, в результате образуется общая нагрузка шины CAN. Общее сопротивление нагрузки зависит от числа подключенных к шине электронных блоков управления и исполнительных механизмов. Так, например, сопротивление блоков управления, подключенных к CAN-шине силового агрегата, в среднем составляет 68 Ом, а системы «Комфорт» и информационно-командной системы — от 2,0 до 3,5 кОм.
Следует учесть, что при выключении питания происходит отключение нагрузочных сопротивлений модулей, подключенных к CAN-шине.
Системы и блоки управления автомобиля имеют не только различные нагрузочные сопротивления, но и скорости передачи данных, все это может препятствовать обработке разнотипных сигналов.
Для решения данной технической проблемы используется преобразователь для связи между шинами.
Такой преобразователь принято называть межсетевым интерфейсом, это устройство в автомобиле чаще всего встроено в конструкцию блока управления, комбинацию приборов, а также может быть выполнено в виде отдельного блока.
Также интерфейс используется для ввода и вывода диагностической информации, запрос которой реализуется по проводу «К», подключенному к интерфейсу или к специальному диагностическому кабелю CAN-шины.
В данном случае большим плюсом в проведении диагностических работ является наличие единого унифицированного диагностического разъема (колодка OBD).
Следует учесть, что на некоторых марках автомобилей, например, на Volkswagen Golf V, CAN-шины системы «Комфорт» и информационно-командная система не соединены межсетевым интерфейсом.
В таблице представлены электронные блоки и элементы, относящиеся к CAN-шинам силового агрегата, системы «Комфорт» и информационно-командной системы. Приведенные в таблице элементы и блоки по своему составу могут отличаться в зависимости от марки автомобиля.
Диагностика неисправностей CAN-шины производится с помощью специализированной диагностической аппаратуры (анализаторы CAN-шины) осциллографа (в том числе, со встроенным анализатором шины CHN) и цифрового мультиметра.
Как правило работы по проверке работы CAN-шины начинают с измерения сопротивления между проводами шины. Необходимо иметь в виду, что CAN-шины системы «Комфорт» и информационно-командной системы, в отличие от шины силового агрегата, постоянно находятся под напряжением, поэтому для их проверки следует отключить одну из клемм аккумуляторной батареи.
Основные неисправности CAN-шины в основном связаны с замыканием/обрывом линий (или нагрузочных резисторов на них), снижением уровня сигналов на шине, нарушениями в логике ее работы. В последнем случае поиск дефекта может обеспечить только анализатор CAN-шины.
CAN-шины современного автомобиля
В скобках помечено какие из блоков управления, общающихся по шине данных присутствуют в автомобиле ВАЗ 2170 (ПРИОРА)
Единственное, что у наших автомобилей управление все-таки пока реализовано по однопроводной схеме (Шина LIN), но общее представление о том, что такое современный автомобиль производства АВТОВАЗ из таблицы получить можно…
CAN шина силового агрегата
Электронный блок управления двигателя (Присутствует в автомобиле Приора)
Электронный блок управления КПП
Блок управления подушками безопасности (Присутствует в автомобиле Приора)
Электронный блок управления АБС (Присутствует в автомобиле Приора)
Блок управления электроусилителя руля (Присутствует в автомобиле Приора)
Блок управления ТНВД
Блок управления системой отопления (Присутствует в автомобиле Приора)
Блок управления штатной сигнализацией (Присутствует в автомобиле Приора)
Центральный монтажный блок
Электронный замок зажигания
Датчик угла поворота рулевого колеса
CAN-шина системы «Комфорт»
Комбинация приборов (Присутствует в автомобиле Приора)
Электронные блоки дверей (Присутствует в автомобиле Приора)
Электронный блок контроля парковочной системы
Блок управления системы «Комфорт» (Присутствует в автомобиле Приора как блок электропакета)
Блок управления стеклоочистителями
Контроль давления в шинах
CAN-шина информационно-командной системы
Комбинация приборов (Присутствует в автомобиле Приора)
Система звуковоспроизведения
Информационная система
Навигационная система
Что такое КАН-шина и для чего она в Ладе Приора
Современный автомобиль, к сожалению, или к счастью — решать Вам, уже не тот ящик на колесах, с полутора десятками проводов, в котором мог разобраться мало-мальски грамотный человек, и даже починить, если что-то сломалось…
Современный автомобиль — это уже компьютер на колесах, хотите ли Вы этого или нет… И даже если Вы и не подозреваете об этом, то только по причине того, что занимаются ремонтом Вашего автомобиля профессионалы. Именно они и должны выполнять все работы на Вашем авто. Соответственно и установку дополнительного оборудования лучше доверить специалистам.
Часто при обсуждении вопросов дополнительной охраны автомобиля приходится «читать лекции» клиентам, объясняя, иногда очень долго, почему на их автомобиль сигнализация должна ставиться не 1 час, а как минимум 10 часов, а иногда и полтора — два дня. И часто в этих разговорах приходится упоминать такое словосочетание как «Кан шина», что частенько вводит в ступор клиентов.
Так что же это такое — КАН ШИНА?
И для чего она в автомобиле?
Сначала ответ на вопрос — для чего? Как сэкономить медь?
Подсчитано, что за последние пять лет число опций в автомобиле, являющихся в большинстве своем потребителями электрической энергии, увеличилось вдвое. И произошло это вовсе не по прихоти автопроизводителей, а благодаря растущим потребностям покупателей в комфорте и законодательным требованиям к безопасности и охране окружающей среды
Все бы ничего, но возможности электрооборудования не безграничны. И если раньше конструкторы решали вопросы, в основном связанные с увеличением надежности, то сейчас приходится думать над созданием принципиально новых схем, которые либо изменят традиционную «архитектуру» электрики, либо позволят ей приспособиться к поступи научно-технического прогресса.
Шины не для колес:
Использующаяся до сих пор однопроводная схема подразумевает, что отрицательные выводы всех потребителей электроэнергии соединяются с «массой» — кузовом и другими металлическими частями автомобиля, которые выступают в роли второго, минусового провода. Однако, когда общая длина реальных проводов, подключенных от потребителей к плюсу генератора, достигла полукилометра, а их вес приблизился к центнеру, выяснилось, что однопроводная схема не столь уж и хороша, какой казалось прежде.
Поэтому появилась мультиплексная проводка, а с ней — шина CAN (от Controller Area Network), которую при традиционном сохранении минуса на «массе» применяют вместо «растолстевших» жгутов старой схемы на современных моделях машин, насыщенных электроприводами и электронными блоками.
Далее, неплохая статья, объясняющая принципы конфигурирования и управления всеми устройствами в современном автомобиле:
Бортовая электроника современного автомобиля в своем составе имеет большое количество исполнительных и управляющих устройств. К ним относятся всевозможные датчики, контроллеры и т.д.
Для обмена информацией между ними требовалась надежная коммуникационная сеть.
В середине 80-х годов прошлого столетия компанией BOSCH была предложена новая концепция сетевого интерфейса CAN (Controller Area Network).
CAN-шина обеспечивает подключение любых устройств, которые могут одновременно принимать и передавать цифровую информацию (дуплексная система). Собственно, шины представляет собой витую пару. Данная реализация шина позволила снизить влияние внешних электромагнитных полей, возникающих при работе двигателя и других систем автомобиля. По такой шине обеспечивается достаточно высокая скорость передачи данных.
Как правило, провода CAN-шины оранжевого цвета, иногда они отличаются различными цветными полосами (CAN-High — черная, CAN-Low — оранжево-коричневая).
Благодаря применению данной системы из состава электрической схемы автомобиля высвободилось определенное количество проводников, которые обеспечивали связь, например, по протоколу KWP 2000 между контроллером системы управления двигателем и штатной сигнализацией, диагностическим оборудованием и т.д.
Скорость передачи данных по CAN-шине может достигать до 1 Мбит/с, при этом скорость передачи информации между блоками управления (двигатель — трансмиссия, ABS — система безопасности) составляет 500 кбит/с (быстрый канал), а скорость передачи информации системы «Комфорт» (блок управления подушками безопасности, блоками управления в дверях автомобиля и т.д.), информационно-командной системы составляет 100 кбит/с (медленный канал).
На рис. 1 показана топология и форма сигналов CAN-шины легкового автомобиля.
При передаче информации какого-либо из блоков управления сигналы усиливаются приемо-передатчиком (трансивером) до необходимого уровня.
Рис. 1. Топология и формы сигналов CAN-шины
Каждый подключенный к CAN-шине блок имеет определенное входное сопротивление, в результате образуется общая нагрузка шины CAN. Общее сопротивление нагрузки зависит от числа подключенных к шине электронных блоков управления и исполнительных механизмов. Так, например, сопротивление блоков управления, подключенных к CAN-шине силового агрегата, в среднем составляет 68 Ом, а системы «Комфорт» и информационно-командной системы — от 2,0 до 3,5 кОм.
Следует учесть, что при выключении питания происходит отключение нагрузочных сопротивлений модулей, подключенных к CAN-шине.
Рис. 2. Фрагмент CAN-шины с распределением нагрузки в проводах: CAN High CAN Low
Системы и блоки управления автомобиля имеют не только различные нагрузочные сопротивления, но и скорости передачи данных, все это может препятствовать обработке разнотипных сигналов.
Для решения данной технической проблемы используется преобразователь для связи между шинами.
Такой преобразователь принято называть межсетевым интерфейсом, это устройство в автомобиле чаще всего встроено в конструкцию блока управления, комбинацию приборов, а также может быть выполнено в виде отдельного блока.
Также интерфейс используется для ввода и вывода диагностической информации, запрос которой реализуется по проводу «К», подключенному к интерфейсу или к специальному диагностическому кабелю CAN-шины.
В данном случае большим плюсом в проведении диагностических работ является наличие единого унифицированного диагностического разъема (колодка OBD).
Рис. 3. Блок-схема межсетевого интерфейса
Следует учесть, что на некоторых марках автомобилей, например, на Volkswagen Golf V, CAN-шины системы «Комфорт» и информационно-командная система не соединены межсетевым интерфейсом.
В таблице представлены электронные блоки и элементы, относящиеся к CAN-шинам силового агрегата, системы «Комфорт» и информационно-командной системы. Приведенные в таблице элементы и блоки по своему составу могут отличаться в зависимости от марки автомобиля.
Диагностика неисправностей CAN-шины производится с помощью специализированной диагностической аппаратуры (анализаторы CAN-шины) осциллографа (в том числе, со встроенным анализатором шины CHN) и цифрового мультиметра.
Как правило работы по проверке работы CAN-шины начинают с измерения сопротивления между проводами шины. Необходимо иметь в виду, что CAN-шины системы «Комфорт» и информационно-командной системы, в отличие от шины силового агрегата, постоянно находятся под напряжением, поэтому для их проверки следует отключить одну из клемм аккумуляторной батареи.
Основные неисправности CAN-шины в основном связаны с замыканием/обрывом линий (или нагрузочных резисторов на них), снижением уровня сигналов на шине, нарушениями в логике ее работы. В последнем случае поиск дефекта может обеспечить только анализатор CAN-шины.
CAN-шины современного автомобиля
В скобках помечено какие из блоков управления, общающихся по шине данных, присутствуют в автомобиле ВАЗ 2170 (ПРИОРА)
Единственное, что у наших автомобилей управление все-таки пока реализовано по однопроводной схеме (Шина LIN), но общее представление о том, что такое современный автомобиль производства АВТОВАЗ из таблицы получить можно…
CAN шина силового агрегата
Электронный блок управления двигателя (Присутствует в автомобиле Приора)
Электронный блок управления КПП
Блок управления подушками безопасности (Присутствует в автомобиле Приора)
Электронный блок управления АБС (Присутствует в автомобиле Приора)
Блок управления электроусилителя руля (Присутствует в автомобиле Приора)
Блок управления ТНВД
Блок управления системой отопления (Присутствует в автомобиле Приора)
Блок управления штатной сигнализацией (Присутствует в автомобиле Приора)
Центральный монтажный блок
Электронный замок зажигания
Датчик угла поворота рулевого колеса
CAN-шина системы «Комфорт»
Комбинация приборов (присутствует в автомобиле Приора)
Электронные блоки дверей (присутствует в автомобиле Приора)
Электронный блок контроля парковочной системы
Блок управления системы «Комфорт» (присутствует в автомобиле Приора как блок электропакета)
Блок управления стеклоочистителями
Контроль давления в шинах
CAN-шина информационно-командной системы
Комбинация приборов (присутствует в автомобиле Приора)
Система звуковоспроизведения
Информационная система
Навигационная система
Подключение дополнительного оборудования через блок предохранителей DELPHI в Ладу Приора
Блок DELPHI
Занялся переделкой проводки на противотуманные фары так как на проводку, установленную в сервисе, предыдущим
Частый вопрос: Что такое CAN шина на Приоре?
CAN-шина обеспечивает подключение любых устройств, которые могут одновременно принимать и передавать цифровую информацию (дуплексная система). … Данная реализация шина позволила снизить влияние внешних электромагнитных полей, возникающих при работе двигателя и других систем автомобиля.
Как узнать есть ли CAN шина в автомобиле Приора?
Диагностика неисправностей CAN—шины производится с помощью специализированной диагностической аппаратуры (анализаторы CAN—шины) осциллографа (в том числе, со встроенным анализатором шины CHN) и цифрового мультиметра. Как правило работы по проверке работы CAN—шины начинают с измерения сопротивления между проводами шины.
Что такое CAN шина автомобиля?
CAN-шина — это интерфейс, или система цифровой связи управления электрическими устройствами транспортного средства. Главной целью использования сети контроллеров является сбор, анализ и контроль данных, полученных со всех устройств, установленных на автомобиле.
Для чего нужен CAN?
Controller Area Network (CAN) — стандарт промышленной сети, ориентированный на объединение различных датчиков и устройств в единую сеть. … Благодаря шине CAN в современных автомобилях может быть реализовано множество функций: доводчик стекол, электрорегулировка сидений, электронное управление багажником и многое другое.
Где находится Кан шина?
Устройство и где находится шина
Конструктивно CAN—шина представляет собой блок, выполненный в пластиковом корпусе, либо разъем для подсоединения кабелей. Цифровой интерфейс состоит из нескольких проводников, которые называются CAN. Для подключения блоков и устройств используется один кабель.
Что такое CAN система?
CAN (англ. Controller Area Network — сеть контроллеров) — стандарт промышленной сети, ориентированный, прежде всего, на объединение в единую сеть различных исполнительных устройств и датчиков. Режим передачи — последовательный, широковещательный, пакетный. … Стандарт для автомобильной автоматики.
Сколько проводов в CAN шине?
Всего на шине должно быть два резистора, не больше, не меньше. Соединены ли все контроллеры между собой также и по слаботочному минусу, т. е. всего должно быть проложено как минимум три провода — CAN H, CAN L, GND.
