Чего боится вариатор на машине
Автомобилей с вариаторами все больше на наших улицах. И вовсе не потому, что они имеют для потребителя какие-то явные преимущества по сравнению с классическими гидромеханическими АКПП. Все гораздо банальнее — вариаторная трансмиссия проще и дешевле в производстве, и производителю выгоднее оснащать свои автомобили вариаторами, нежели более сложными и дорогими гидромеханическими АКПП.

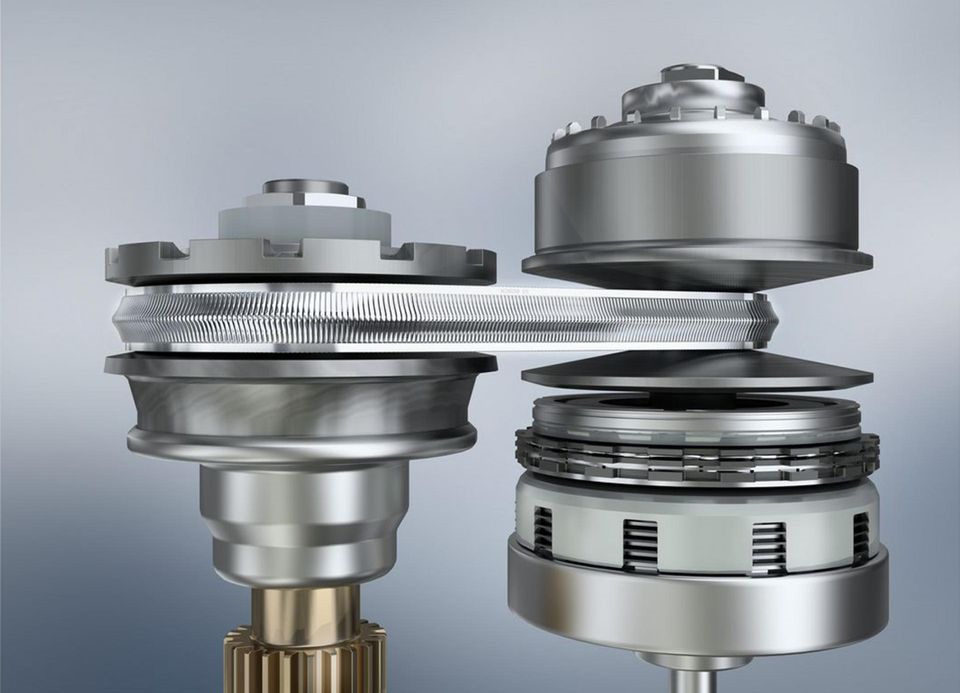

Упрощенно, большинство современных клиноременных вариаторов включают в себя механическую часть, которая состоит из двух раздвижных конусных шкивов и металлического клинового ремня. Именно поэтому такой вариатор называют клиноременным. Передаточное число трансмиссии изменяется за счет сдвигания/раздвигания шкивов (фото 1). Также, к механической части относится механизм переключения заднего хода.

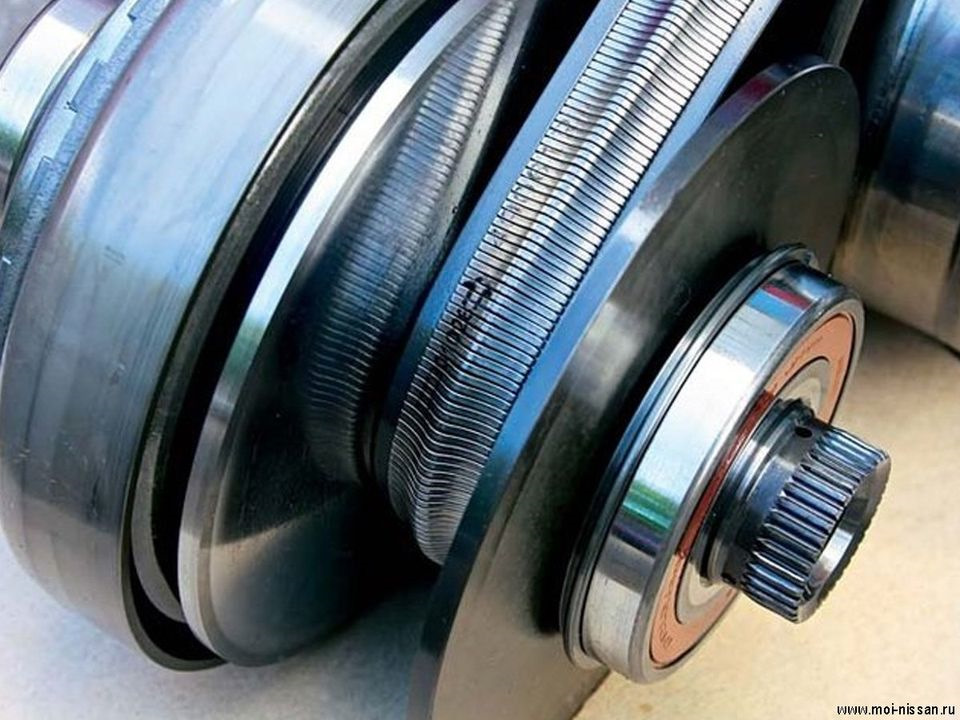

Типичный вариаторный ремень показан на фото 2.
Ремень состоит из пакета стальных лент и надетых на них металлических пластин. В результате получается гибкая ременная передача (фото 3-5).

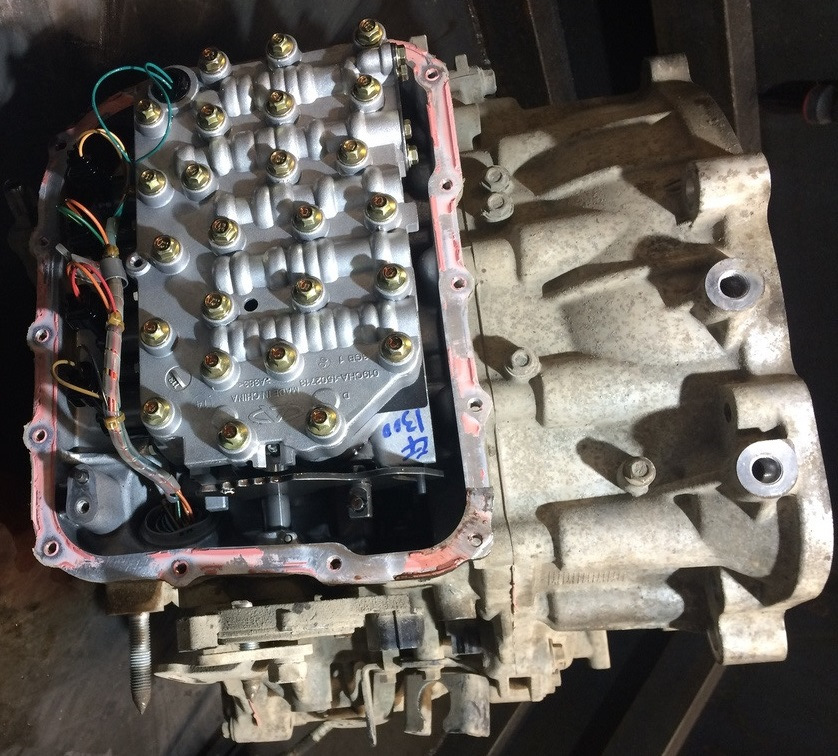

Управляет механической частью электрогидравлический блок, в просторечии «гидроблок» (фото 6). В состав ряда вариаторов также может входить гидротрансформатор для передачи крутящего момента от двигателя. Гидроблок, гидротрансформатор и механизм заднего хода — все эти узлы довольно надежны и редко выходят из строя.
Как показывает практика, самым слабым узлом вариатора является ремень.
В процессе работы ремень испытывает большие нагрузки. Именно поэтому еще несколько лет назад вариаторы устанавливали в основном на микролитражки. Со временем ремни стали надежнее, но до сих пор, насколько мне известно, из более-менее мощных и тяжелых автомобилей, вариаторной трансмиссией оснащается лишь Nissan Murano. В основном же вариаторы ставят на легковые автомобили и небольшие кроссоверы.
Проблема в том, что ремень вариатора не любит резких динамических нагрузок, особенно знакопеременных.

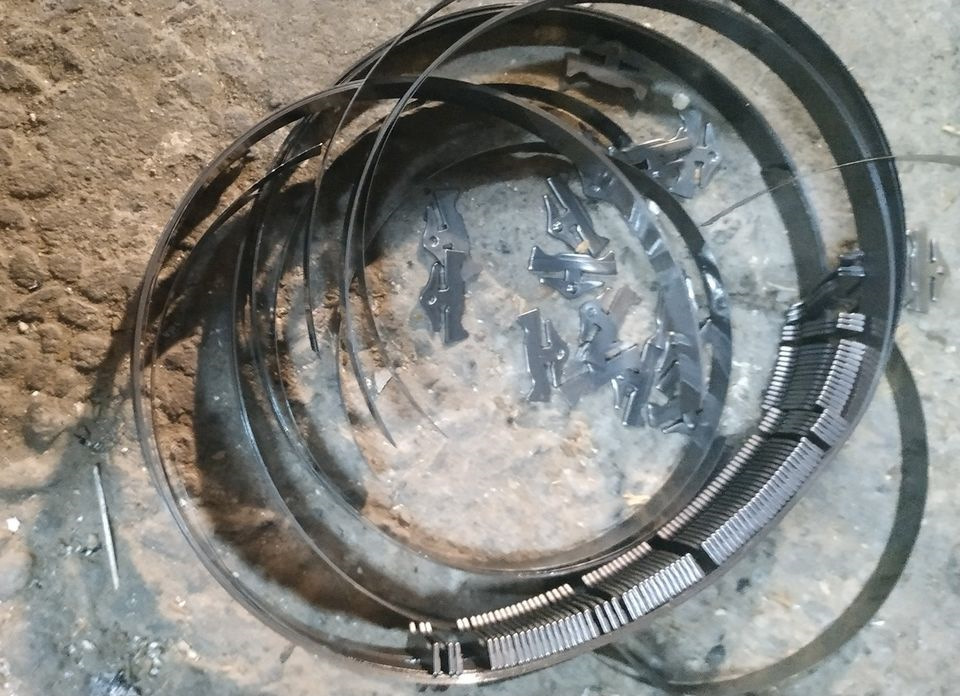

Другими словами, при сильных рывках в трансмиссии он может порваться, что нередко и происходит. На фото 7-8 показан порванный ремень. Видим, что от повышенных нагрузок рвутся ленты, и ремень рассыпается.

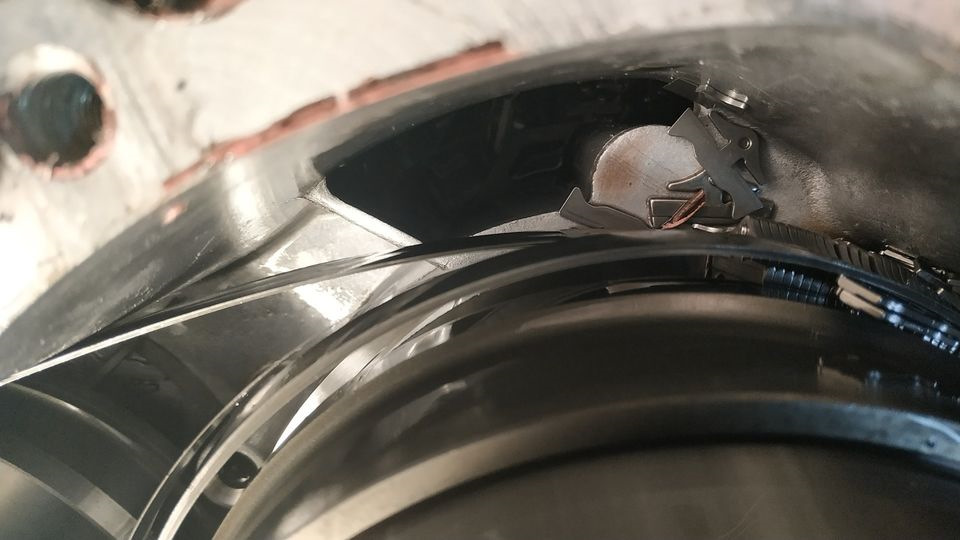

Так как обрыв ремня происходит во время работы трансмиссии, все эти ошметки могут попасть в движущиеся детали, и владельцу очень повезет, если на шкивах при этом не образуются задиры, а приводные валы не заклинит. На фото 9-11 показаны детали порванного ремня внутри вариатора.
Повторюсь, ремень вариатора не любит резких динамических нагрузок, особенно знакопеременных, т.е. различных рывков в трансмиссии. Такие рывки возникают при резком старте, при пробуксовках, раскачке вперед-назад и т.д.
Вот такие нехитрые рекомендации позволят довольно успешно прикончить эту простую и в общем-то неприхотливую трансмиссию. Хочу отметить, что зимой эти рекомендации будут особенно результативны.
Всем надежной трансмиссии, до связи!
АКПП типа вариатор (CVT) — принцип работы, слабые места. Инструкция — как «убить» вариатор.
Автомобилей с вариаторами все больше на наших улицах. Этот тип трансмиссии имеет свои сильные и слабые стороны по сравнению с классическим гидро автоматом. CVT — трансмиссия проще и дешевле в производстве. «Переключение передач» — бесступенчатое. Хотя на самом деле — в вариаторе — нет «ступеней». Происходит плавное изменение передаточного числа.
Кратко рассмотрим устройство современного вариатора.
Упрощенно, большинство современных клиноременных вариаторов включают в себя механическую часть, которая состоит из двух раздвижных конусных шкивов и металлического клинового ремня. Именно поэтому такой вариатор называют клиноременным. Передаточное число трансмиссии изменяется за счет сдвигания/раздвигания шкивов. Также, к механической части относится механизм переключения заднего хода.

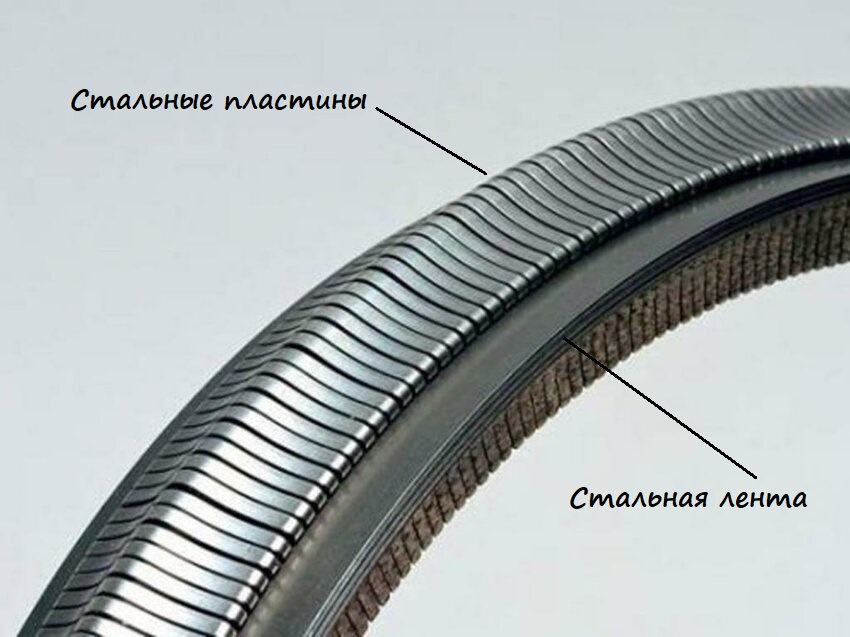

Типичный вариаторный ремень показан на фото ниже
Ремень состоит из пакета стальных лент и надетых на них металлических пластин. В результате получается гибкая ременная передача.
Для понимания принципа работы вариатора, для начала — вспомним… велосипедную цепь. Крутим педалями большУю шестерню, вращение передаётся на малую шестерню. И при этом, малая шестерня вращается быстрее, пропорционально разнице в диаметрах шестерен.

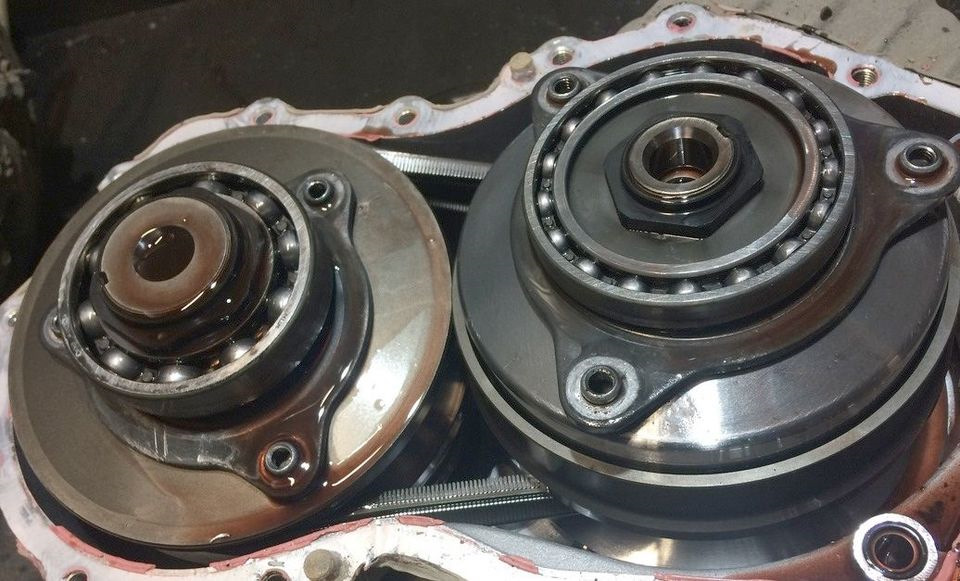

В варианторе — два шкива, между которыми натянут ремень. Шкивы могут менять диаметр вращения по которому проходит ремень. Таким образом — можно менять передаточное отношение между ведущим и ведомым валами.
Диаметр вращения ремня на каждом из валов — меняется плавно. Если конусы ведущего вала — СЖИМАЮТСЯ — ремень перемещается к внешней стороне своеобразного шкива. При этом — шкивы ведомого вала — раздвигаются. И наоборот.
Ремень — наборный, состоит из стальных пластин. Передача вращения от шкива к ремню происходит за счет ТРЕНИЯ стальной поверхности шкивов о боковую поверхность стального наборного ремня.
Как показывает практика, самым слабым узлом вариатора является ремень. на втором месте — шкивы.
В процессе работы ремень испытывает большие нагрузки. Именно поэтому некоторое время назад вариаторы устанавливали в основном на микролитражки. Со временем ремни стали надежнее.Но часть конструктивных особенностей — устранить нельзя по определению. Например, ремень вариатора не любит резких динамических нагрузок, особенно знакопеременных.

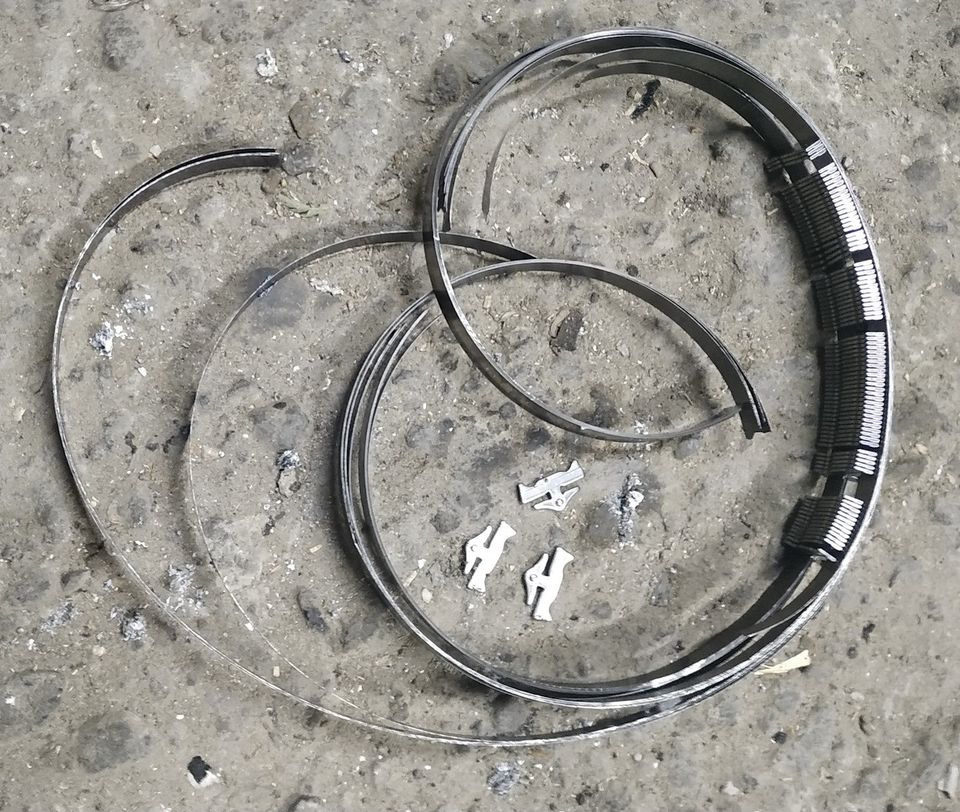

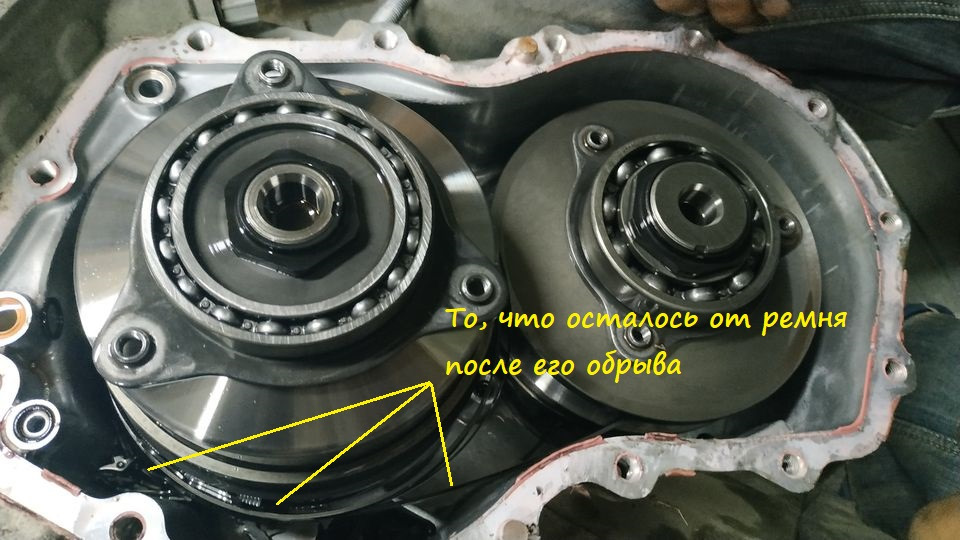

Другими словами, при сильных рывках в трансмиссии он может порваться, что нередко и происходит. На фото ниже показан порванный ремень. Видим, что от повышенных нагрузок рвутся боковые стальные наборные ленты, и ремень рассыпается.
Ремень вариатора не любит резких динамических нагрузок, особенно знакопеременных, т.е. различных рывков в трансмиссии. Такие рывки возникают при резком старте, при пробуксовках, раскачке вперед-назад и т.д.

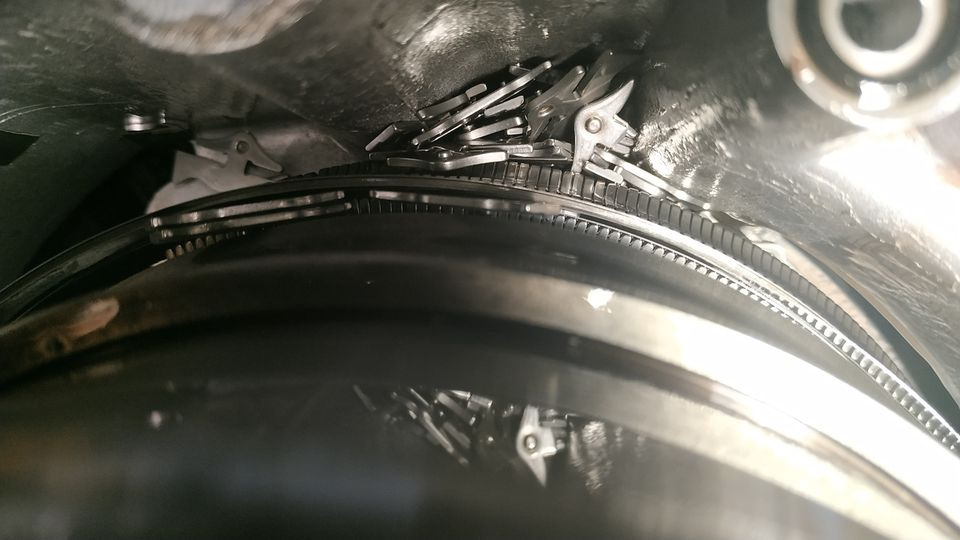

Так как обрыв ремня происходит во время работы трансмиссии, элементы ремня тут же попадают в движущиеся детали трансмиссии, и владельцу очень повезет, если на шкивах при этом не образуются задиры, а приводные валы не заклинит. Ниже показаны детали порванного ремня внутри вариатора.
Компания ZFcenter выражает благодарность нашему подписчику petrovich35 за основную идею и материалы для данной статьи.
Меняйте масло вовремя, не доводите до критического износа, и будет Вашей коробке счастье!
Надеемся, статья была интересной и познавательной.
Подписывайтесь на наш блог, чтобы не пропустить интересную и полезную информацию!)
Капитальный ремонт АКПП BMW, Audi, Land Rover, Jaguar, Volkswagen, Jeep, Cadillac, Infiniti, VOLVO, Renault, TOYOTA. Бесплатная диагностика АКПП. Онлайн консультации. Бесплатная эвакуация.
Москва
Наша страница на DRIVE2:
Комментарии 65
Ремень в вариаторе по сути конечно не растягивается в полном смысле этого слова. Но износ элементов цепи может приводить к некоторому удлиннению. Но основная проблема не эта. основное — изменение силы сжатия конусов что приводит к пробуксовке
Забыл написать главное) может я пропустил, но передача момента осуществляется не как у велосипеда, там цепь да тянется, в современных вариаторах ремень толкает ведомый конус! Так что рястягиватся ничего не может!
Боюсь вариаторы как змей. Ну их … хоть цепные, хоть ременчатые. Гидротрансформатор соленоидами надёжней их
вариатор зло!
никчемная трансмиссия на которой ничего нельзя, береги ее и относись как к целке, прогревай на холодную не наваливай, не перегревай, долго на одной скорости по трассе не ездий, не буксуй никого не дергай прицепы не таскай на бортик задним ходом особенно не запрыгивай, с места резко не стартуй
да нафиг такая коробка нужна? ну да пенсам или бабам по супер маркетам ездить сойдет на тачках типа матиз
но на кой хрен эти варики на паркетники суют я не понимаю
Побуксовал в снегу, теперь по резком старте или пробуксовки появляется резкий шум в вариаторе, я бы сказал даже скрежет((( ремень или гидроблок? Вариатор к310 и к чему готовиться?
если скрежет из вариатора — то точно — ремонт как минимум.
Критический износ = кап ремонт 🙁
А что меняют при кап ремонте
В вариаторе — почти наверняка — замена конусов, ремня, ремонт насоса.
На мой взгляд, логически, если при трогании дикая вибрация, значит износ конусов в виде задиров, и соответственно ремня…а вообще когда разгоняется вибрация исчезает? И конечно если задаёте такой вопрос, значит даже зная причину и детали износа, вы их своими силами не устраните, а значит вам в сервис по любому.
подшипники конусов наверно хана
Купил машину с поломанной АКПП, решил туда залезть, пакет фрикционов драйв был сгоревшим, и основной конус заклинил, после замены конуса и полного пакета фрикционов, помыл гидроблок клапана не подклинивали, все вроде гуд, дунул в конус компрессором конус и поршень с пакетом драйва работали, собрал все, и поставил на авто, до ремонта авто двигалось назад при R, а при драйве долго думало и всеравно двигалось как надо, давление тогда я не видел, после ремонта машина на всех скоростях движется в одну сторону, на приборе показывает при переключении все правильно но едет в одну сторону при N, R, D, P, что случилось до ремонта все норм, после капец масляный насос разобрал, задиров нет, визуально все нормально. Если есть мануал у кого нибудь помогите найти проблему
Делаю всё по инструкции, пробег 215к коробка жива)
На сколько простой или сложный акпп?
Дело не в сложности а в знаниях так сказать. Если Мастер имеет опыт — любо ремонт будет не сложный с точки зрения понимания.
Если отремонтировать 3х ступку акпп ходить будет или лучше контактную купить?
Лучше искать б/у. Будет гораздо дешевле, тем более что ремонт будет дороже и может все равно потребовать покупки донора.
Пять вещей, которые нельзя делать на вариаторе
Чистое масло необходимо вариаторным трансмиссиям, как свежий воздух человеку. Ведь работа узла на грязном или некондиционном масле заметно ускоряет старение ремня/цепи и конусов.
Грязь и пыль от фрикционов забивает каналы, как свиной жир. К тому же загрязненное масло хуже выполняет антифрикционные действия, что может спровоцировать проскальзывание ремня на конусах вариатора.
Помните также о том, что цепь хоть и крепче ремня, но требовательнее к качеству масла. Соответственно, если автопроизводитель рекомендует менять масло в вариаторе каждые 60 тыс. пробега, то при интенсивной эксплуатации этот лимит имеет смысл уменьшить вдвое или как минимум на треть. Понятно также, что лить в такую коробку можно только то масло, которое рекомендовано производителем.
Нередко проблемы с вариаторными коробками возникают, если владелец практикует активную, а подчас даже экстремальную езду с резкими стартами, кик-даунами, выкручиванием двигателя до отсечки.
Как следствие, ремень или цепь могут проскальзывать и его протектор истирать хонингованные поверхности конусов. Этот процесс вполне можно уподобить следам шипов от покрышек, которые автомобиль оставляет на асфальте при резком старте. Длительные поездки на высоких скоростях машинам с вариаторными коробками тоже не рекомендованы, поскольку такой стиль езды рано или поздно приговорит подшипники валов и вызовет перегрев системы.
Автомобили с вариатором не любят пробуксовки, особенно длительные, при езде в тяжелых внедорожных условиях. Что происходит в таких случаях? Если автомобиль забуксовал в грязи, песке или снегу, обороты двигателя, связанного с вариатором, остаются примерно на одном уровне, меняются лишь передаточные числа CVT. Скорость вращения колес при этом может достигать нескольких десятков, а то и сотню км/ч.
Логично, что срок службы трансмиссии значительно сокращается, возможны также растяжение и обрыв ремня вариатора. Кроме того, штурм скользких холмов провоцирует излишний разогрев масла, как следствие идет нагрев шкивов и ремня/цепи, которые могут опять-таки проскакивать, задирая поверхности шкивов. Добавим, что современные вариаторные коробки, дооснащенные гидротрансформатором, хоть и минимизируют негативные последствия пробуксовок, исключая жесткую связку двигателя и трансмиссии при старте, не способны сгладить рывки, возникающие с резким усилением сцепления на сильно раскрученных колесах.
Буксировать тяжелые прицепы и другие автомобили, особенно при движении в горку на машинах с вариаторами также не рекомендуется. Как и в случае с пробуксовкой на бездорожье, на шкивы, ремень или цепь идут сильные температурные воздействия. Кроме того, в мануалах ряда моделей не случайно упоминается, что при буксировке прицепа не следует превышать скоростные ограничения, скажем, не выше 70 км/час вне населенных пунктов и не более 90 км/ч на автомагистралях.
Если все же буксировать прицеп или тащить на «галстуке» другую машину остро необходимо, помните, что следует избегать резких нажатий на «газ». Наконец, в качестве буксируемого объекта автомобиль с вариатором также использовать не следует. Точнее, буксировка автомобиля с вариатором допустима, лишь если у последнего включен двигатель. В противном случае имеем масляное голодание узла, ведомый вал коробки будет вращаться от колес, и ремень или цепь буквально проточат неподвижный и не смазываемый вал от двигателя. Поэтому транспортируем машину с вариатором либо на эвакуаторе, либо методом частичной погрузки.
Зимой, при температуре воздуха ниже минус 15 градусов, следует уделить повышенное внимание прогреву не только мотора, но и вариаторной трансмиссии. В противном случае вы начинаете движение, когда масло в коробке излишне густое.
Поверхности конусов будут смазываться недостаточно, соответственно, ремень или цепь могут проскальзывать и оставлять микрозадиры. Кроме того, при отсутствии должного прогрева увеличивается нагрузка на привод насоса, а тот будет нагнетать излишнее давление в системе.
Как правильно ездить на вариаторе: особенности экслуатации и вождения
Становящиеся все более популярными вариаторные коробки на автомобилях имеют одну из важнейших особенностей – бесступенчатая смена крутящего момента, то есть водителю не требуется переключать самостоятельно передачи, как это делается на авто с МКПП, или ощущать небольшие рывки при смене передачи, которые бывают у авто с АКПП.
Что касается самого управления вариатором, то оно практически не отличается от управления коробкой-автоматом, но особенность бесступенчатой смены момента вносит свои коррективы в управление. Есть определенные нюансы, которые следует учитывать при управлении автомобилем с вариаторной коробкой передач.
Общая инструкция по управлению вариатором достаточно проста: чтобы начать движение нужно всего лишь перевести селектор КПП, который пришел на смену рычагу МКПП, и нажимая на педаль газа, начать движение. Во время движения, если не выбран ручной режим управления, никаких действий с селектором выполнять больше не надо. Режимы вариатора
Определенные режимы работы вариатора, выбираются путем перевода селектора в положения, каждое из которых обозначено буквами и значками.
Движение вперед
«D» – движение вперед. Перевод селектора в положение с этим обозначением указывает на то, что автомобиль будет двигаться вперед. Именно этот режим и является основным при движении. При этом вариатор сам будет менять передаточное число, ориентируясь на обороты двигателя, а электронные системы будут следить как за работой вариатора, так и двигателя, чтобы обеспечить максимальную эффективность их работы.
Движение задним ходом
«R» – движение задним ходом. Конструкция вариатора такова, что реверсного движения ведомого вала, передающего вращение на ведущие колеса, у него нет. Поэтому в конструкцию были включены дополнительные механизмы. При переводе селектора в это положение, механизмы заднего хода включаются в работу.
Во избежание поломок, переводить селектор в данное положение можно только после полной остановки авто. В некоторых моделях для перевода селектора в положение «R» нужно нажать клавишу, установленную на селекторе, при этом нажать на нее возможно будет только после полной остановки. Этим обеспечивается исключение возможности включения заднего хода без обездвиживания авто, что является дополнительной защитой вариатора.
Нейталь
«N» – нейтраль. При таком положении селектора силовая установка отключена от КПП. Используется это положение при длительной остановке, к примеру, в пробке. Также этот режим используется для запуска силовой установки. В целом, это обычная нейтральная передача, которая имеется во всех видах КПП. Однако не рекомендуется каждый раз при остановке, особенно краткосрочной, переводить селектор в данное положение.
Парковка
«P» — парковка. Данное положение селектора приводит к тому, что ведомый вал вариатора блокируется штифтом, исключая возможность самопроизвольного движения авто.
Применять этот режим нужно только при постановке авто на стоянку. Часто, чтобы исключить возможность случайного включения данного положения, помимо нажатия на клавишу на селекторе, нужно еще выжать педаль тормоза, а также затянуть ручник, после чего только селектор станет в данное положение. Снятие селектора с этого положения тоже сопровождается данными действиями, выполненными в обратном порядке.
Ручное управление
«+», «-» – повышение и понижение передачи. Поскольку в вариаторе передач как таковых нет, то для удобства водителей применяется ручной режим переключения. Но данный режим является лишь эмулятором – вариатор может менять передаточное число на определенные значения, что имитирует ступенчатую коробку. То есть ступенчатое изменение крутящего момента вроде и есть, и его можно менять, кратковременно переводя селектор в «+» или «-», тем самым создавая иллюзию переключения передач, но оно является лишь условным. К тому же, полностью добиться соответствия работы вариатора как ступенчатой коробки не получится – электронные системы все равно будут следить за оборотами двигателя и при надобности самостоятельно изменять передаточное число. Делается это для того, чтобы защитить от перегрузок сам вариатор.
Дополнительные режимы
Многие модели, укомплектованные вариатором, имеют дополнительные режимы работы коробки передач, которые подстраивают её под определенные условия движения.
«S» – режим спорт. Он обеспечивает более резвое поведение авто при нажатии на педаль. Этот режим предназначен для вождения в интенсивном режиме. Но все сводится к тому, что вариатор меняет передаточное число более медленно, что обеспечивает большую тягу при увеличении оборотов двигателя.
«Е» – эконом, он же «Эко». Данный режим является полной противоположностью режима «спорт». Вариатор подстраивается так, что обеспечивается максимальное взаимодействие двигателя с коробкой для минимального потребления топлива.
«L» – режим сложных условий эксплуатации. При переводе селектора в данное положение вариатор обеспечивает максимальное передаточное число, то есть тягу на ведущих колесах. Предназначен для движения по бездорожью, буксировке прицепа и т. д.
Нюансы пользования вариатором
Теперь о нюансах вождения авто, оснащенного вариаторной коробкой. Первое и одно из главных условий – не начинать движение на авто сразу после запуска двигателя, особенно это касается зимнего периода.
Начало движения
При длительной стоянке все масло стекает в поддон коробки передач, а поскольку низкие температуры делают масло более вязким, то начало движения сразу после запуска приведет к тому, что элементы вариатора будут работать без смазки. В результате это способствует их интенсивному износу. Поэтому после запуска следует дать время, чтобы масло под давлением попало на все смазывающиеся поверхности.
Примерно то же касается и перевода положения в «N» при краткосрочных остановках. При переходе на этот режим давление масла в вариаторе снижается, а после быстрого переведения в режим «D» и начала движения, масло не успеет в нужном количестве поступить к трущимся поверхностям. Поэтому лучше при остановке на светофоре не трогать селектор и оставлять его в положении «D», поскольку вариатор рассчитан на работу в таком режиме и при остановке.
Особенности при маневрировании и прохождении поворотов
Нужно учитывать, что вариатор реагирует на повышение оборотов двигателя. То есть, вначале водитель увеличивает акселератором обороты, на что и реагирует данная КПП. В зависимости от выбранного режима вариатор будет реагировать соответственно, но на эту реакцию ему нужно некоторое время.
При совершении обгона в первую очередь нужно учитывать этот фактор – добавить обороты коленчатого вала, а после уже начинать совершать маневр.
То же касается и при прохождении поворотов, нужно на педаль нажимать в момент начала поворота руля, тогда КПП отреагирует правильно и непредвиденных последствий не будет.
Транспортировка
Транспортировка прицепов или буксировка других авто для вариатора крайне не желательна, поскольку она значительно увеличивает нагрузку на трансмиссию, и как следствие – усиленный ее износ. Допускается только транспортировка прицепов с полным весом до 1 тонны.
Не стоит часто использовать авто с вариатором на пересеченной местности. То есть, многие кроссоверы и внедорожники с вариатором хоть и являются автомобилями с повышенной проходимостью, но особо на проходимость их не стоит особо рассчитывать – они больше являются городскими авто, чем «покорителями бездорожья».
Буксирование
Есть и нюансы, касающиеся буксировки авто с вариаторами. Допускается буксировать такое авто на жесткой или гибкой сцепке только при работающем силовом агрегате и нейтральном положении селектора. Если таковых условий нет, то буксировка производиться только путем частичной погрузки авто (обязательно должны быть вывешены ведущие колеса) или эвакуатором.
