10 лучших систем ЧПУ в мире
Система ЧПУ — это совокупность специализированных устройств, методов и средств, необходимых для реализации ЧПУ станком, предназначенная для выдачи управляющих воздействий исполнительным органам станка в соответствии с УП.
1. Японская система ЧПУ FANUC
Пять характеристик ЧПУ системы FANUC:
1) Высоконадежная серия PowerMate 0 используется для управления небольшими 2-осевыми токарными станками. Она может быть оснащена CRT/MDI с четким экраном, простым управлением и китайским дисплеем или DPL/MDI с хорошим соотношением производительность/цена.
3) Полнофункциональные 0-c серии 0-TC используются для универсальных токарных станков и автоматических токарных станков, 0-MC используется для фрезерных, сверлильных станков и обрабатывающих центров, 0-GCC используется для внутренних и наружных круглошлифовальных станков, 0-GSC используется для плоскошлифовальных станков, и 0-TTC используется для двухревольверных 4-осевых токарных станков.
4) Высокопроизводительные и недорогие станки серии 0i имеют общий функциональный пакет программного обеспечения пакет программных функций, способный высокоскоростную и высокоточную обработку и имеет функцию искривления сетки.
5) Сверхмалый и ультратонкий блок управления серии CNC16i/18i/21i с функцией сети интегрирован с ЖК-дисплеем, с сетевой функцией и сверхскоростной последовательной передачей данных.
Стандартная серия является самой полной системой ЧПУ в мире на сегодняшний день.
2. Немецкая система ЧПУ Siemens
Система ЧПУ Siemens является продуктом группы Automation and Drive Group в составе концерна Siemens.
Система ЧПУ Siemens SINUMERIK развивалась на протяжении многих поколений.
В настоящее время широко используются в основном 802, 810, 840 и другие типы.
Устройство ЧПУ компании SIEMENS имеет модульную конструкцию, которая является экономичной.
На стандартном оборудовании оно оснащено различным программным обеспечением для обеспечения различных типов процессов, что отвечает потребностям различных станков.
1960-1964 годах, промышленная система ЧПУ Siemens появилась на рынке.
С 1965 по 1972 год компания Siemens представила аппаратное обеспечение на основе транзисторной технологии для токарных, фрезерных и шлифовальных станков на базе предыдущего поколения систем ЧПУ.
1973-1981, Siemens представил систему SINUMERIK 550.
1982-1983, Siemens представил систему SINUMERIK 3.
1984-1994, Siemens представил систему SINUMERIK 840C.
1996-2000, Siemens выпустил систему SINUMERIK 840D, 5INUMERIK810D и SINUMERIK 802D.
Функции интеграции безопасности, связанные с людьми и машинами, были интегрированы в программное обеспечение.
ShopMil0 и ShopTurn для программирования графического интерфейса могут помочь операторам быстро приступить к работе с минимальной подготовкой.
В 1964 году компания Siemens зарегистрировала систему ЧПУ как бренд SINUMERIK
3. Японская система ЧПУ Mitsubishi
Mitsubishi стремится к повышению производительности своей продукции.
Линейка продуктов FA охватывает программируемое управление (PLC), интерфейс человек-машина (HM), сервосистемы переменного тока, инверторы, промышленных роботов и низковольтные распределительные устройства, которые доминируют в Азии.
Бизнес мехатроники также включает в себя поставку электроэрозионных станков и общего оборудования для лазерной обработки крови.
Для дальнейшего повышения производительности новая концепция интегрированных решений FA незаменима.
В промышленности широко используются такие системы ЧПУ Mitsubishi, как: M700V серия; M70V серия; M70 серия; M6OS серия; E68 серия; E60 серия; C6 серия; C64 серия; C70 серия.
Среди них серия M700V является продуктом высокого класса с полной нанометровой системой управления, высокоточной и высококачественной обработкой и поддержкой 5-осевой связи, которая позволяет обрабатывать заготовки со сложной формой поверхности.
Продажи систем промышленной автоматизации занимают первое место в Mitsubishi Group.
4. Немецкая система ЧПУ HEIDENHAIN
Компания HEIDENHAIN разрабатывает и производит высококачественные линейные и угловые энкодеры, поворотные энкодеры, цифровые считывающие устройства и системы числового управления.
Продукция HEIDENHAIN широко используется в прецизионных станках, оборудовании для производства и обработки электронных компонентов, а также в независимых машинных системах, особенно в полупроводниковой и электронной промышленности.
Операторы могут использовать простой в использовании язык программирования диалогового формата для написания стандартных программ обработки ISO на станке. Она подходит для фрезерных станков.
Система HEIDENHAIN может управлять до 12 осями.
Жесткий диск, поставляемый с системой iTNC530, обеспечивает клиентскую память емкостью 26 ГБ, достаточную для хранения большого количества программ, в том числе программ, написанных в автономном режиме.
5. Немецкая система ЧПУ Rexroth
Инжиниринговая фирма Rexroth расположена в Германии, а бывший отдел технологий автоматизации Bosch стал Bosch Rexroth в 2001 году.
Компания полностью принадлежит группе Bosch, но работает независимо.
Высококачественная система ЧПУ MTX Advanced может поддерживать до 250 осей с ЧПУ и 60 каналов с ЧПУ.
Система ЧПУ MTX основана на масштабируемой архитектуре, высокоскоростной шине Ethernet (серия 3) и платформе Open Core Engineering (Open Core Engineering), протоколе связи OPCUA M2M в сочетании с собственным производством Bosch OpCon MES. Благодаря подключению в реальном времени и эффективной коммуникации людей, оборудования и продуктов, построена очень гибкая, персонализированная и цифровая интеллектуальная модель производства.
Дополненная системой динамического управления производством с интеллектуальным подключением (Active Cockpit), она может осуществлять мониторинг взаимосвязей в режиме реального времени, что значительно повышает эффективность обмена информацией и доступа, повышает эффективность производства, а также качество обработки и производства продукции, точность материалов и процедур, а также сокращает материальные отходы и запасы.
В эпоху «Индустрии 4.0» компания хочет придать своей системе ЧПУ важную роль.
6. Французская система ЧПУ NUM
Она является дочерней компанией Schneider Electric и вторым по величине поставщиком систем ЧПУ в Европе.
Технические характеристики системы ЧПУ NUM:
Это компактная и полнофункциональная 32-разрядная система ЧПУ, полностью совместимая с системой серии NUM1060, особенно для 1-6-осевых станков с ЧПУ.
Базовый блок NUM1020T подходит для 2-4-осевого встроенного программируемого контроллера с ЧПУ (PLC) 32-разрядного CPU VLSI CISC фрезерного станка.
Базовый блок базовой конфигурации NUM1040M подходит для встроенного программируемого контроллера (PLC) CNC 32-разрядного CPU CISC фрезерного, расточного станка и обрабатывающего центра.
NUM1060 модульная, мощная многоосевая группа ЧПУ NUM 1060 предназначена для обработки металлов (фрезерование, точение, шлифование), обработки древесины и различных зуборезных станков, специальных станков и линейных или роторных комбинированных станков.
Это второй по величине поставщик систем ЧПУ в Европе
7. Испания Система ЧПУ FAGOR
FAGOR AUTOMATION является всемирно известным профессиональным производителем систем ЧПУ (CNC) и цифровых дисплеев (DRO).
Fagor является дочерней компанией испанской группы Mondragon, которая была основана в 1972. Компания фокусируется на развитии автоматизации станков.
Представление серий систем ЧПУ:
Серия CNC 8070 в настоящее время является самой высококлассной системой ЧПУ компании FAGOR, которая представляет собой сочетание технологий ЧПУ и ПК.
Её передовая аппаратная конфигурация и богатые функции программного обеспечения могут удовлетворить ваши текущие и будущие требования.
Она может контролировать до 28 осей, 4 шпинделя, 4 инструментальных магазина и 4 исполнительных канала.
Система управления серии FAGOR 8050: Это система высшего класса компании, которая может реализовать 6 осей, 5 связей, и делится на три категории: токарный станок, фрезерный станок (обрабатывающий центр), и высококлассная система ЧПУ.
Система числового управления Fagor серии 800 подразделяется на две категории: для токарных и для фрезерных станков (обрабатывающих центров).
Система ЧПУ FAGOR серии 8025 является крупнейшей по объему продаж в Китае и является системой ЧПУ FAGOR среднего класса.
8. Японская система ЧПУ MAZAK
Компания Yamazaki Mazak была основана в 1919 году, компания производит токарные станки с ЧПУ, токарные и фрезерные обрабатывающие центры из композитных материалов, вертикальные обрабатывающие центры, горизонтальные обрабатывающие центры, лазерные системы с ЧПУ, гибкие производственные системы FMS, системы CAD/CAM, устройства с ЧПУ, программное обеспечение для поддержки производства и т.д.
Система ЧПУ Mazatrol Fusion 640 использует высокопроизводительный, высокоскоростной 64-битный RISC процессор, и применяет превосходные возможности обработки данных для достижения высокой скорости и высококачественного управления движением.
Система ЧПУ Mazatrol Fusion 640 впервые в мире использует технологию слияния ЧПУ и ПК, реализуя сетевые и интеллектуальные функции системы ЧПУ.
Когда система ЧПУ напрямую подключена к Интернету, можно применять 24-часовое онлайн обслуживание, предоставляемое компанией Little Giant Machine Tool Co, Ltd.
Он включает в себя интеллектуальную экспертную систему с более чем 70-летним опытом механической обработки. Опыт MAZAK значительно упрощает написание программ обработки.
9. HNC
Устройства с ЧПУ HNC с независимыми правами интеллектуальной собственности сформировали серию продуктов высокого, среднего и низкого качества.
Компания разработала новые продукты для высококлассных систем ЧПУ серии HNC 8, и десятки комплектов были использованы для высококлассных станков с ЧПУ, включенных в крупные национальные проекты.
Показатели производительности сервопривода и шпиндельного привода с независимыми правами интеллектуальной собственности достигли международного передового уровня.
В нем используется верхняя и нижняя компьютерная структура с двумя модулями CPU, открытая архитектура, которая представляет собой технологию промышленной шины NCUC с независимыми правами интеллектуальной собственности.
Оно обладает функциями высококлассных систем ЧПУ, такими как многоканальная технология управления, пятиосевая обработка, высокоскоростная и высокоточная, токарная и фрезерная обработка, синхронное управление и т.д.
В основном используется в высокоскоростных, высокоточных, многоосевых, многоканальных вертикальных и горизонтальных обрабатывающих центрах, токарно-фрезерных комплексах, 5-осевых портальных станках и т.д.
HNC является одним из немногих брендов систем ЧПУ в Китае
10. GSK
GSK имеет первоклассное производственное оборудование и технологические процессы, а ее ежегодное производство и продажи систем ЧПУ занимают первое место в стране уже 10 лет подряд.
Системы ЧПУ GSK используются в большом количестве оборудования, например в токарных станках с ЧПУ, сверлильно-фрезерных станках с ЧПУ, обрабатывающих центрах с ЧПУ, шлифовальных станках с ЧПУ и так далее.
Среди них система GSK27 использует несколько процессоров для достижения управления на уровне HM;
Она имеет гуманизированный интерфейс взаимодействия человека и компьютера и настраиваемые меню. Она разработана в соответствии с требованиями эргономики, что в большей степени соответствует привычкам операторов;
В ней используется открытая программная платформа, которая может легко соединяться с программным обеспечением сторонних производителей;
Высокопроизводительное оборудование поддерживает до 8 каналов и 64-осевое управление.
Если вам понравилась статья, то ставьте лайк, делитесь ею со своими друзьями и оставляйте комментарии!
Рекомендации при выборе устройств ЧПУ
Большинство машиностроителей нуждаются в модернизации производства и обновлении своего станочного парка. В настоящее время на российском рынке представлены устройства ЧПУ зарубежных фирм «Siemens» и «Heidenhein» (Германия); «Fagor» (Испания); «GE Fanuc Automation» (США-Япония); «Okuma» и «Mitsubishi» (Япония) и отечественных фирм: «Балт-Систем» (Санкт-Петербург); «Модмаш-софт» (Нижний Новгород); «Ижпрэст» (Ижевск); «Микрос» (Ногинск); «Альфа-Систем» (Москва).
Все зарубежные фирмы имеют устройства ЧПУ различного класса для управления простым и сложным оборудованием. В целях уменьшения себестоимости изделий минимизируются аппаратные и программные средства для простого и среднего классов, а для сложного оборудования появляются опциональные ценовые добавки. Единственным недостатком такой минимизации является несовместимость аппаратного и программного обеспечения устройств ЧПУ для всех классов. Действительно, аппаратное обеспечение может быть не совместимо, но базовое программное обеспечение хотелось бы иметь не в усеченном виде. Исключением может являться программное обеспечение для таких групп оборудования как зубофрезерная, моточная и электроэрозионная. Функциональное базовое программное обеспечение позволяет при модернизации станочного оборудования использовать весь набор функций, при которых модернизированное оборудование приобретает новые возможности. Например, при модернизации станка модели 16А20 (первоначально использовалось устройство НЦ-31) с устройством NC-210 была установлена фрезерная головка, которая позволила выполнять шпоночные операции на данном станке. Первоначально такая функция не была предусмотрена изготовителем, возможность выполнять токарные и фрезерные работы с одной установке детали повысило качество и стабильную точность обработки изделий, производимых на данном станке, и уменьшило их себестоимость. При модернизации сокращаются производственные циклы, происходит высвобождение металлообрабатывающего оборудования, сокращается основной и обслуживающий персонал, сокращаются затраты на электроэнергию и уменьшается сроки окупаемости оборудования. Все эти показатели повышают экономическую эффективность производства.
Конкурентная борьба производителей устройств ЧПУ привела к тому, что зарубежные фирмы стали проектировать и производить свои устройства на собственных специализированных микросхемах (СБИС), а маленькие фирмы не могли конкурировать с такими гигантами, как «Siemens» и «Fanuc» из-за отсутствия на рынке комплектующих для своих разработок. В последние десять лет с развитием электронной промышленности появилась возможность использования надежных унифицированных промышленных модулей, таких как материнские платы, блоки питания, мониторы и другие части, позволяющие использовать их в собственных разработках. Применение этих модулей и блоков на порядок повысило надежность устройств ЧПУ. Наметившаяся тенденция к унификации, минимизации, увеличению быстродействия аппаратных средств при сохранении надежности будет продолжаться и в будущем. Если раньше в основном простои станков с УЧПУ были вызваны выходом из строя устройств ЧПУ, то в последние годы таких жалоб практически нет. Уровень надежности отечественных устройств сравнялся с уровнем зарубежных.
Многие потребители ошибочно думают, что использование в устройстве мощного процессора существенно улучшает характеристики работы устройства. На самом деле цена на устройство значительно увеличивается, а существенных улучшений по характеристикам нет. Рассмотрим на два примера: на устройстве ЧПУ NC-210 используется процессор 486 (100-133 МГц), который выполняет обработку цифровых входов/выходов, 5 каналов аналоговых и расчет по пяти осям интерполяции за 350 микросекунд; на устройстве NC-110 используется процессор Pentium II (233-266МГц), аналогичные операции выполняются за 250 микросекунд. Как видно из приведенных примеров существенного быстродействия мы не получили, но и этого достаточно, чтобы не использовать большого буфера для функции Look Ahead. Данные устройства работают с тиком 1-2 миллисекунды. Обработка кадров технологической программы с такой скоростью существенно улучшает качество изготавливаемой детали на станке.
Использование операционных систем реального времени на платформе сначала MS-DOS, а затем WINDOWS обеспечивает преемственность базового и прикладного программного обеспечения и возможность заимствования различных прикладных программных средств из арсенала для персональных компьютеров. Открытая архитектура программного обеспечения позволяет быстро наращивать прикладное программное обеспечение новыми функциями, тем самым удовлетворять растущие требования потребителей.
Современное производство требует наличие связей между станками с УЧПУ и CAD/САМ. Ключевым моментом изготовления качественных деталей является управляющая программа, которую подготавливает «технолог» либо вручную с чертежа, либо автоматически посредством САМ. Автоматизированные средства САМ позволяют подготавливать технологические программы для различного типа оборудования и для различных устройств ЧПУ. Наиболее распространенные средства САМ оснащены постпроцессорами для ведущих фирм производителей УЧПУ. Важным критерием работы предприятий является включение станков с УЧПУ в компьютерную сеть и использование новейших систем САМ. Это позволяет организовать в станках мониторинг на персональном компьютере в офисе. Работающий в офисе персонал может запрашивать информацию о процессе обработки и корректировать его в любое время. Организованная таким образом работа на основе стандартных сетевых технологий, обеспечивает качественные показатели продукции и их стабильность. Тем самым повышается коэффициент загрузки оборудования, обеспечивается планирование и диспетчеризация цеха или участка.
Потребителям станков с УЧПУ необходимо помнить, что использование устройств одного или минимального количества производителей упрощает вопросы, связанные с обслуживающим персоналом и созданием автоматизированных гибких производственных комплексов. Зачастую устройства ЧПУ сравнивают с автомобилем. Руководители предприятий, имея персонал для обслуживания одних устройств считают, что этот персонал может работать и на других. Фактически устройство ЧПУ по сложности можно сравнивать, пожалуй, только с самолетом, т.к. при смене типа самолета пилот проходит обязательную переподготовку для полетов на новом самолете. Применение на предприятии устройств ЧПУ различных производителей усложняет обслуживание станочного парка оборудования, требует обязательной переподготовки персонала операторов, наладчиков и технологов.
До покупки станка с УЧПУ потребителям желательно получить от производителей комплект эксплуатационной документации на устройство ЧПУ и обучить обслуживающий персонал, что позволяет сократить время ознакомления с устройством ЧПУ и правильно осуществить приемку, как станка, так и устройства ЧПУ. Приемка станков с УЧПУ должна завершаться изготовлением тестовых деталей ISO для конкретного вида оборудования (например, фрезерного, токарного) или тех деталей, для которых закупается данный комплекс. Причем наиболее важными характеристиками при тестировании являются точность и повторяемость изготовленных деталей. Перед подписанием акта приемки станка с УЧПУ необходимо получить весь комплект сопроводительных документов и конструкторской документации.
Простой оборудования является грубым нарушением технологического процесса производства. Поэтому сроки поставки необходимого оборудования и запасных частей, вышедших из строя, всегда интересуют потребителя при выборе устройства ЧПУ.
Существенным показателем при выборе устройства является его цена и цена на запасные части. Для конкретного производства потребителям необходимо подбирать устройства соответствующего класса.
к.т.н. Жигалев
Немного о ЧПУ
Всем привет.Как я погляжу,народ здесь неравнодушен к ЧПУ-станкам и иже с ними связаному. Это мой первый пост в текстовом варианте,поэтому,как водится-прошу не пинать и указать на ошибки.И простите за сумбурность.
Станки бывают 2-х видов-на ручном управлении и с стойкой ЧПУ на борту.Что же такое стойка?Это обычный компьютер с минимумом железа и с упором на математику.На данный момент в мире есть куча стоек.Fanuc,Mazak,Siemens,Мицубиси. Это наиболее популярные и надежные.Особенно Фанук.
Но я расскажу об отечественной стойке.А именно-FMS3000\3200. Это чудо инженерной мысли создано в Нижнем Новгороде,фирмой МодМаш.
Первая картинка-это она.
На моем заводе этой стойкой оборудованы:
2 координатно-расточных станка.

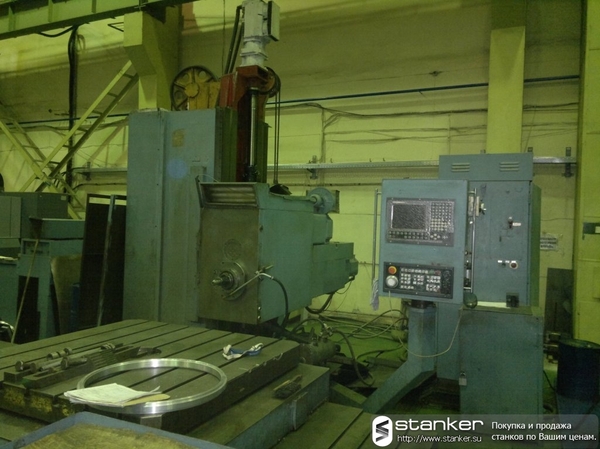

и мой ленинградец 2А622Ф4.Фото из интернета,для наглядности.
Программирование стойки можно осуществить 2-мя способами.
Первый способ-это напрячь нашего технолога-программиста,который по 3D-модели составит управляющую программу (далее-УП),скинет ее на флешку или дискету,которую потом надо скормить стойке.Как это делается?В DelCam загружается 3D-модель штампа,пресс формы или вообще того,что нужно изготовить.Указывается инструмент,обрабатываемые поверхности,способ обработки,припуски,режимы резания и т.д. ПО расчитывает траектории и посредством постпроцессора выдает УП для станка.Поясню.постпроцессор-это такая примочка для генерирующей программы,которая помогает выдать код в формате,понятном для станка.
Т.е. одну и ту же деталь можно сделать на абсолютно разных станка при одних и тех же режимах,просто поменяв постпроцессор и получив совсем другую УП. Что,кстати,практикуется на нашем заводе.
Второй способ-это набить программу в ручном режиме.Это самый верный способ. УП можно написать как на голимом G-коде,так и на адовой смеси G-кода и Бейсика. Кстати,очень удобно делать циклические обработки. Стойка обладает всем необходимым минимумом,который нужен оператору для работы:
Поворот системы координат
Масштабирование по одной или нескольким осям
Зеркалирование по одной или нескольким осям
Блокировка одной или нескольких осей
Задание разнообразных циклов-сверления,расточки,нарезки канавок,цековок,сверление сеток отверстий,в том числе и деформированых и много другого.
Поддержка 5 осевой обработки.
Стойка работает под управлением MS-DOS,т.е. она фактически-реал-тайм стойка,что необходимо для моментального реагирования.И в ней-о,боги,аж 128кб оперативной памяти!
Думаю,стоит рассказать,как вообще устроен ЧПУ-станок.Итак,мы составили программу.Нажали кнопку «Старт».Что происходит в мозгах станка при этом?Все предельно просто.Стойка считывает программу построчно.Кстати строка УП обзывается «Кадр».Посредством специальных плат-контроллеров передается сигнал на усилители (приводы,драйверы).С усилителей идет сигнал уже на моторы станка,которые двигают стол,инструмент,шпиндель и т.д.Но стойка же тоже должна знать,где сейчас находится инструмент.Для этого реализована обратная связь моторов(стола).Лично я знаю 2 типа обратной связи-оптические линейки,крепятся на столе.Это дорогой,но точный способ позиционирования и круговые датчики,которые крепятся на валах моторов.Дешевые,но неточные в силу люфтов винтовых пар станка. Т.к. на моем станке установлены простые частотники то я веду речь о них.Про шаговые двигатели отдельная песня.
Этой командой мы заставляем инструмент переехать в координату X10 и Y10.Сигнал передается моторам,моторы начинают тащить стол,пока датчик или линейка не перешлет сигнал-эээ,стопэ,братуха,координата найдена,давай другую команду.И так до конца УП.
Когда я делал штампы для Арматы,программисты писали нам программы по 400 тысяч кадров.По двое суток шла обработка.
Для каждой стойки-свой G-код,как ни прискорбно.Но есть стандартизированые команды,которые просто обязаны работать на всех стойках-
G2,G3-интерполяци по\против часовой стрелки.
Кроме G-команд,которые по своей сути задают ход инструмента,есть еще и М-команды.
Это команды управления электроавтоматикой станка.
К примеру,М5-остановка шпинделя,М30-конец УП и перемотка на начало.
Они тоже идут для своих стоек по разному,но есть и стандартизированые.
М0,М1-безусловный и условный стоп программы
М8,М9-включение и выключение охлаждающей жидкости
М2,М30-конец программы без\с перемоткой на начало
М3,М4-включение оборотов шпинделя по\против часовой стрелки.
С этим базовым набором можно смело работать,но все-таки следует изучить инструкцию к станку.
По своей сути УП станка-это упорядоченный набор инструкций для него.Куда поехать,какие обороты шпинделя включить,какой инструмент(радиус и длина) вставлен в него,как охлаждать зону резания и куча,куча всего.
Я-самоучка и за 5 лет работы на станках-узнал может четверть их возможностей. Можно каждый день узнавать что-то новое,новые приёмы работы.Вообще-металлообработка-это очень интересная отрасль.Она востребована,без работы не сидим.Делаем пресс-формы для литья аккумуляторов,работаем на оборонку.На фото ваш покорный слуга во время приемки станка после капитального ремонта и установки FMS3200 на борт.
Если интересно,задавайте вопросы,с радостью отвечу.
