что показывает буква с в обозначении кабеля асб

Технические характеристики кабеля АСБ

Существует достаточно большое количество марок электрических кабелей, которые используются для подведения электрического тока от трансформаторных подстанций к зданиям. Один из таких видов – кабель АСБ. Он предназначен для установки в сетях с напряжением 1,0; 6,0 и 10 кВ. Чаще всего кабель прокладывают в земле, при этом учитывается коррозионная активность грунта. Она должна быть низкой или средней. Итак, кабель АСБ – расшифровка и технические характеристики.

Расшифровка марки

Трехбуквенная аббревиатура обозначает следующее:

Подтипами кабеля АСБ являются марки АСБл и АСБ2л. Кстати, последняя может быть использована в грунтах с высокой коррозионной активностью. Буква «л» обозначает, что в конструкции кабельного материала используется битумная лента, расположенная под стальной ленточной броней.

Конструктивные особенности

Что касается алюминиевых жил, то они могут быть как круглого сечения, так и секторного. При этом они могут быть монолитными (состоящими из одной проволоки) или многопроволочными. Основной тип изоляции – пропитанная специальным составом вязкого типа бумага.

Далее устанавливается свинцовая оболочка. Между ней и броней укладывается так называемая подушка. Это, по сути, битумный слой, покрытый сверху или полиэтилентерафлататными волокнами, или крепированной бумагой. Следующий слой – стальная броня из двух лент. И последний – это стеклопряжа, пропитанная битумом. Солидная конструкция, многослойная, вот почему кабель АСБ можно использовать для монтажа электрической подающей сети в грунте.

Производители предлагают два варианта маркировки алюминиевых жил: цветовую и числовую (от 1 до 4). Сечение кабеля варьируется в диапазоне от 35 мм² до 240. В паспорте маркировка производится вот по такому шаблону (например): АСБ 3х240, то есть, трехжильный проводник сечением 240 мм².

Технические характеристики АСБ

С размерными и весовыми характеристиками кабеля АСБ можно ознакомиться в таблице ниже:

Как уже говорилось выше, существует несколько подвидов кабеля АСБ. К примеру, АСБГ, его расшифровка та же, только добавляется буква «Г», которая обозначает, что отсутствует наружный защитный покров. ЦАСБ – это проводник, который пропитан специальным нестекающим составом. Марка используемой пропитки NAPELEС от фирмы «BP». АСБШВ – в нем используется наружный покров из ПВХ пластиката.

Большое разнообразие подтипов кабелей АСБ (расшифровка теперь вам понятна) дает возможность увеличить область их использования. То есть, это не только укладка в грунт, но и монтаж по воздуху. К тому же у каждой модели свои электрические характеристики, которые в основном касаются температурного режима эксплуатации. А это опять-таки расширяет возможности их применения.

Источник

Силовой кабель марки АСБ

Кабель АСБ — это «тяжелый» алюминиевый кабель, снабженный несколькими слоями защиты и предназначенный для работы в сетях высокого напряжения — от 1 до 10 кВ. Отличительной особенностью данного класса кабельной продукции является сфера применения — этот вид кабеля специально сконструирован для прокладки в земле, без обустройства дополнительных защитных конструкций. Его многооболочечная структура надежно предохраняет токоведущие жилы от зубов грызунов, случайного повреждения в результате сельскохозяйственных и/или ремонтных работ, и так далее.

Расшифровка названия

Расшифровка названия АСБ — здесь все традиционно.

Броня, в отличие от первой металлической оболочки из свинца, всегда выполняется из стали. Кроме того, между первым и вторым слоем металла есть еще несколько защитных прослоек из различных материалов. Есть вариации кабеля АСБл и АСБ2л — литера «л» в данном случае означает одну или две дополнительных ленты из битума — смолы, получаемой из нефтепродуктов. Эти ленты служат для придания кабелю дополнительной стойкости к химически активным средам.

Маркировка для различения жил в кабеле используется либо стандатная цветовая — красный, синий, черный, желто-зеленый — либо цифровая: на индивидуальную оболочку каждого проводника с определенным коротким шагом наносится арабская цифра.

Обратите внимание: одножильный кабель АСБ может быть помечен как АСБож — «одна жила».

Конструктивные особенности

Кабель АСБ представляет собой композит из последовательно наложенных друг на друга слоев различных материалов, каждый из которых играет свою роль в обеспечении защитных свойств. Данный кабель должен соответствовать ГОСТу 18410–73.

У кабелей марок АСБл и АСБ2л между слоями свинца и стали присутствуют дополнительные защитные ленты. Дело в том, что свинец (как, впрочем, и алюминий) — достаточно активный с химической точки зрения металл, он легко вступает в реакции с другими веществами. Но нужно отметить, что существенным превосходством по коррозионной стойкости перед своими собратьями обладает только АСБ2л.

Технические характеристики

Эта разновидность кабельной продукции отличается высокой степенью надежности при возникновении различных нештатных ситуаций. Так, основные ТТХ провода АСБ следующие:

При всем этом прокладка кабеля в земле без предварительного подогрева допустима только при температуре окружающей среды не ниже 0 по Цельсию. Расчетный срок службы — 30 лет, гарантийный — 5 лет с момента укладки, но монтаж должен происходить не более чем через год с момента покупки.

Строительная длина варьируется от 350 до 450 м в зависимости от сечения. Минимальная масса кабеля АСБ составляет 1947 кг/км (данные для трехжильного провода сечением 35 мм).

Сфера применения

Поскольку это тяжелый и негибкий, но при этом очень прочный провод, основное его назначение — прокладка линий электропередач высокого напряжения напрямую в земле, траншейным способом. Он также может использоваться для прокладки в шахтах, коллекторах и тому подобных местах, но это нецелесообразно, так как для них существуют более подходящие типы кабелей.

Обратите внимание: провод АСБ вне зависимости от подтипа не предназначен для прокладки на наклонных поверхностях, особенно с большим перепадом по высоте!

Провод типа АСБ и АСБл можно прокладывать в почве с низкой и умеренной коррозионной активностью. Коррозионная активность определяется по отношению к стали, свинцу и алюминию, так как все три этих металла присутствуют в составе провода. Основной показатель — величина pH, плюс присутствие в почве ионов некоторых активных веществ.

Единственное, чего не должно быть в почве в зоне прохождения кабельной трассы — это наводок блуждающих токов. Кроме того, провод не должен подвергаться нагрузкам, приложенным продольно, так как он боится растяжения. Алюминий недостаточно стоек на разрыв.

Кабель типа АСБ2л можно применять в химически активных грунтах, с высокой степенью коррозионной активности. Хотя нужно учитывать, что природа непостоянная, и с течением времени свойства грунта могут значительно измениться.

Видео по теме

Источник

Кабель АСБ: расшифровка, конструкция, технические характеристики

Гарантия

Гарантийный срок и срок службы любой кабельной продукции устанавливается непосредственно заводом-изготовителем. Компания «Рукабель» обязуется неукоснительно соблюдать эти условия. Конкретная информация предоставляется при оформлении заказа.

Срок гарантии отсчитывается с момента ввода кабеля в эксплуатацию. На протяжении этого периода времени производитель обеспечивает выполнение установленных требований к своей продукции при условии соблюдения правил транспортировки, прокладки и использования.

Срок службы — максимальная продолжительность эксплуатации кабельного изделия до момента его полного выхода из строя. Он отсчитывается с момента получения кабеля заказчиком и зависит от того, насколько строго будут соблюдаться условия хранения, монтажа и эксплуатации.

Гарантия качества

Компания «Рукабель» реализует продукцию, полностью соответствующую требованиям отечественных нормативных документов. Кабельные изделия имеют все обязательные сертификаты, лицензии и паспорта качества.

На все кабели в нашем каталоге также распространяется гарантия от производителя, действующая при соблюдении условий их перевозки, хранения, монтажа и использования.

Доставка и оплата

Компания «Рукабель» принимает оплату следующими способами:

С каждым клиентом работает персональный менеджер. Все документы отправляются как на обычную, так и на электронную почту.

Благодаря широкой сети филиалов и складов мы максимально быстро доставляем заказы в любой уголок России. При этом доставка может быть осуществлена одним из нескольких способов:

Доставляем кабельную продукцию не только по РФ, но и в страны Таможенного союза. Сотрудник нашего логистического отдела обязательно будет информировать вас о каждом изменении статуса заказа (собран, отгружен и так далее).

Честная цена

Мы гарантируем всем своим клиентам не только безусловно высокое качество всей продукции, но и самые честные цены на всем кабельном рынке России. Благодаря прямому сотрудничеству с ведущими производителями наша компания может позволить себе устанавливать наиболее доступные цены на любые кабельные изделия. «Рукабель» всегда поможет вам сэкономить!

Описание кабеля АСБ:

Область применения кабеля АСБ

Данный тип кабеля широко применяется в промышленной сфере, он может быть проложен практически в любых помещениях и в любых условиях, включая прокладку в слое грунта. Это становится возможным благодаря особой структуре кабеля, слабо подверженной деформации и растягиванию.

Информация по приобретению кабеля АСБ

АСБ кабель по отличным ценам Вы в любое время можете приобрести у консультантов проекта «RuCabel» в Москве, в Саранске, а также в Пензе, Нижним Новгороде, Воронеже, в Ростове-на-Дону и в других городах России. Вся продукция проходит строгую сертификацию и отвечает всем необходимым нормам качества.

Условия эксплуатации кабеля АСБ

Кабель АСБ становится незаменим при прокладке коммуникаций под землей (в траншеях).
Также монтировать данный кабель можно на трассах:
а) с низким уровнем коррозионной активности грунта (при наличии либо отсутствии блуждающих токов);
б) со средним уровнем коррозионной активности грунта (при отсутствии блуждающих токов и чрезмерных механических воздействий).

Расшифровка кабеля АСБ

Конструкция кабеля АСБ

Рассмотрим её сложную конструкцию послойно.
— Основой устройства является жила — токопроводник. Она изготовлена из алюминия и бывает двух видов: одно- и многопроволочной.
— Для первого, внутреннего, изоляционного слоя применяют бумагу, которая предварительно пропитывается нестекающим густым составом.
— Для удобства распознавания жилы маркируются: либо с помощью цифр, либо стандартно — разными цветами.
— Небольшое пространство между жилами заполняется плотно свернутой бумагой.
— Прослойка с функцией поясной изоляции выполняется также из бумаги с пропиткой.
— Для кабелей, рассчитанных на 6 кВ и больше, предусматривается наличие экранирующего бумажного слоя со свойствами электропроводника.
— Сверху конструкцию покрывает свинцовая защитная оболочка, стальные бронированные ленты и наружный кожух из гибких, прочных материалов волокнистой структуры.

Технические характеристики кабеля АСБ:

Срок эксплуатации: 30 лет.
Гарантия: 4.5 лет (со дня начала эксплуатации).
Для ведения монтажных работ без предварительного прогрева t = 0 °С.

tmax доп нагрева жил в процессе работы
— для устройств на 1кВ: +80 °С;
— для устройств на 6, 10 кВ: +70 °С.

tmax доп нагрева жил:
— в аварийном состоянии: +90 °С.
— при коротком замыкании: +200 °С.

Нагляднее предоставлено в таблице:

Монтажные работы

Монтаж силового кабеля АСБ можно вести как внутри помещений, так и стенам, а также на специальных трассах, в грунте. Универсальность АСБ позволяет проводить сборку кабеля даже в непосредственной близости к источнику тепла или, напротив, в промерзшей земле. Важно, чтобы температура среды держалась в процессе работ на нуле.

Обозначение в нормативных документах

Коды ОКП для силового кабеля АСБ следующие:
353511 (1кВ), 353513 (6, 10 кВ).
Изделие изготавливается в соответствие с ГОСТ 18410-73.

Расчетная масса для кабеля АСБ

Пожарная безопасность кабеля АСБ

Кабель АСБ снабжен плотной оболочкой свинцовой оболочкой и бумажным слоем с пропиткой, что делает его стойким к распространению пламени. Однако, в помещениях, где возможен риск взрыва, лучше применять другие вида кабеля — бронированные.

Источник

Кабель АСБ в Москве

Условия продажи и поставки кабеля АСБ

Область применения АСБ

Силовой кабель АСБ применяется для распределения энергии в электросетях напряжением до 10 кВ. Он хорошо подходит для прокладки кабельных линий в траншеях, однако при этом должны соблюдаться определенные условия:
— при наличии блуждающих токов коррозионная активность почвы должна быть на низкой отметке;
— при их отсутствии коррозионная активность может достигать среднего уровня, однако следует избегать растягивающих воздействий на кабель.

Отдельные специфические маркоразмеры кабеля АСБ также используются в сетях троллейбусного и другого электрифицированного транспорта. Существуют разновидности данного кабеля с одной, тремя и четырьмя токопроводящими жилами на переменное напряжение 1, 6 и 10 кВ.

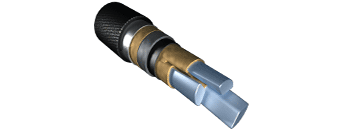

Конструкция АСБ

Кабель АСБ обладает достаточно сложной конструкцией, включающей сразу несколько слоев изоляции и защиты. Однако именно такое строение обеспечивает высокие эксплуатационные характеристики изделия:
1. Токопроводящая жила из алюминия (может состоять как из одной монолитной проволоки, так и из нескольких).
2. Фазная изоляция из специальным образом обработанной бумаги с вязкой пропиткой. 3. Поясная изоляция из той же пропитанной бумаги.
4. Трубка из прессованного свинца.
5. Защищающая свинцовую трубку от коррозии подушка, состоящая из битума и синтетической пленки (либо крепированной бумаги).
6. Выступающие в качестве бронирующего элемента стальные ленты.
7. Наружная оболочка из стеклопряжи.

Некоторые разновидности кабеля АСБ выпускаются с заполнением из бумажных жгутов, повышающим плотность изделия и фиксирующим положение жил. Кроме того, маркоразмеры, рассчитанные на напряжение 6 кВ и выше, дополнительно оснащаются бумажным электропроводящим экраном, расположенным между поясной изоляцией и свинцовой оболочкой силового модуля.

Технические и эксплуатационные характеристики кабеля АСБ
