Расшифровка автомобильных терминов

by admin · Декабрь 19, 2013

Электронная система курсовой устойчивости (ESP, ESC, ASMS, DSC, FRD, VSA, VSC) ESP (буквально ESP — это аббревиатура от Electronic Stability Program — «программа электронной стабилизации») значительно снижает риск попадания автомобиля в занос или снос в критических ситуациях. Например, когда превышена допустимая скорость в повороте, при перестроении или при манёврах на скользком покрытии. В большинстве случаев ограждает машину от потери курсовой устойчивости при ошибке водителя, в самом начале развития заноса или сноса выборочно подтормаживая одно из четырёх колёс и (или) уменьшая подачу топлива в двигатель (эта же система выполняет и функцию противобуксовочной, при разгоне). Тем не менее, законы физики или целенаправленные действия водителя ESP победить не сможет. Так что при очень значительном превышении безопасной скорости прохождения поворота или чрезмерно резком вращении руля, электроника полностью занос предотвратить не в состоянии. Чудес, как известно, не бывает.

Что такое ABS?

Антиблокировочная система (ABS). ABS предотвращает блокировку колёс автомобиля при резком торможении. В большинстве ситуаций она как минимум сокращает тормозной путь. Но главное достоинство ABS в том, что при экстренном торможении автомобиль остаётся управляемым, то есть не срывается в неуправляемое скольжение. Таким образом, водитель может одновременно и тормозить и поворачивать, чтобы например, избежать столкновения. Также ABS спасает машину от заноса, вылета с дороги или на встречную полосу при резком торможении в ситуации, когда одна сторона машины находится на сухом асфальте, а вторая — на

грунтовой обочине или на мокром покрытии. Система состоит из нескольких датчиков и электронного блока управления, в реальном времени подстраивающего давление в тормозной системе для каждого колеса автомобиля.

Что такое EBD?

Электронная система распределения тормозных сил (EBD). EBD улучшает эффективность торможения, меняя соотношение тормозных сил между передними и задними колёсами при изменении загрузки автомобиля. Кроме того, эта система перераспределяет тормозные усилия на правых и левых колёсах при торможении в поворотах, что помогает сохранить курсовую устойчивость. С помощью различных (в разных вариантах системы) датчиков она измеряет загрузку машины, и по мере наполнения автомобиля, позволяет тормозной системе давать большую долю усилия на задние, всё более загружающиеся, колёса.

Что такое TSC?

Антипробуксовочная система. TSC применяется для предотвращения пробуксовывания ведущих колёс, независимо от степени нажатия педали газа и дорожного покрытия. Принцип действия основан на снижении выходной мощности двигателя при возрастании частоты вращения ведущих колёс. О частоте вращения каждого колеса компьютер, управляющий системой, узнаёт от датчиков, установленных у каждого колеса и от датчика ускорения. Точно такие же датчики применяются в системах ABS и в системах контроля крутящего момента, поэтому, часто, эти системы применяются одновременно. По сигналам датчиков, указывающих на то, что ведущие колёса начинают пробуксовывать, компьютер принимает решение о снижении мощности двигателя и оказывает на него действие, аналогичное уменьшению степени нажатия на педаль газа, причем степень сброса газа тем сильнее, чем выше темпы нарастания пробуксовки. Иногда, совместно с такими системами применяется дифференциал с блокировкой.

Что такое ECS?

ECS — система электронного контролья жесткости подвески.

Источник

Описание и принцип работы системы курсовой устойчивости ESC

Система курсовой устойчивости ESC – это электрогидравлическая система активной безопасности, главное назначение которой – не дать автомобилю уйти в занос, то есть предотвратить отклонение от заданной траектории движения при резком маневрировании. ESC имеет еще одно название – “система динамической стабилизации”. Аббревиатура ESC расшифровывается как Electronic Stability Control – электронный контроль устойчивости (ЭКУ). Система стабилизации – это комплексная система, охватывающая возможности ABS и TCS. Рассмотрим принцип действия системы, ее основные компоненты, а также положительные и отрицательные стороны эксплуатации.

Принцип работы системы

Разберем принцип работы ESC на примере системы курсовой устойчивости ESP (Electronic Stability Programme) от компании Bosch, которая устанавливается на автомобили с 1995 года.

Самое важное для ESP – это правильно определить момент наступления неконтролируемой (аварийной) ситуации. Во время движения система стабилизации непрерывно сопоставляет параметры движения автомобиля и действия водителя. Система начинает работать, если действия человека за рулем становятся отличными от фактических параметров движения машины. Например, резкий поворот руля на большой угол.

Система активной безопасности может стабилизировать движение автомобиля несколькими способами:

Система курсовой устойчивости не дает автомобилю уйти за пределы заданной траектории поворота. Если датчиками фиксируется недостаточная поворачиваемость, то ESP осуществляет притормаживание заднего внутреннего колеса, а также меняет крутящий момент двигателя. Если выявлена избыточная поворачиваемость, то система притормаживает переднее наружнее колесо, а также варьирует крутящий момент.

Чтобы подтормаживать колеса, ESP использует систему ABS, на базе которой она построена. Цикл работы включает три стадии: повышение давления, поддержание давления, сбрасывание давления в тормозной системе.

Крутящий момент двигателя изменяется системой динамической стабилизации следующими способами:

Устройство и основные компоненты

Система курсовой устойчивости – это совокупность более простых систем: ABS (предотвращает блокировку тормозов), EBD (распределяет тормозные усилия), EDS (блокирует дифференциал с помощью электроники), TCS (предотвращает пробуксовку колес).

Система динамической стабилизации включает в себя набор датчиков, электронный блок управления (ЭБУ) и исполнительное устройство – гидравлический блок.

Датчики отслеживают определенные параметры движения автомобиля и передают их в блок управления. С помощью датчиков ESC оценивает действия человека за рулем, а также параметры движения машины.

Для оценки действий человека за рулем система курсовой устойчивости использует датчики давления в тормозной системе и угла поворота рулевого колеса, а также выключатель стоп-сигнала. Параметры движения автомобиля отслеживают датчики давления в тормозной системе, частоты вращения колес, угловой скорости машины, продольного и поперечного ускорения.

На основании данных, полученных от датчиков, блок управления генерирует управляющие сигналы для исполнительных устройств систем, входящих в состав ESC. Команды от ЭБУ получают:

При работе ЭБУ взаимодействует с блоком управления автоматической коробки передач, а также с блоком управления двигателем. Блок управления не только принимает сигналы от данных систем, но и формирует для их элементов управляющие воздействия.

Отключение системы ESC

Если система динамической стабилизации «мешает» водителю при управлении автомобилем, то ее можно отключить. Обычно для этих целей есть специальная кнопка на приборной панели. ESC рекомендуется отключать в следующих случаях:

Преимущества и недостатки системы

Рассмотрим плюсы и минусы использования системы динамической стабилизации. Преимущества ESC:

Применение

В Канаде, США и странах Европейского союза с 2011 года система курсовой устойчивости обязательно устанавливается на все легковые автомобили. Отметим, что названия системы различаются в зависимости от производителя. Аббревиатура ESC применяется на автомобилях Kia, Hyundai, Honda; ESP (Electronic Stability Programme) – на многих машинах Европы и США; VSC (Vehicle Stability Control) на автомобилях Toyota; система DSC (Dynamic Stability Control) на машинах Land Rover, BMW, Jaguar.

Система динамической стабилизации – это отличный помощник на дороге, особенно для неопытных водителей. Не стоит забывать, что возможности электроники также не безграничны. Система во многих случаях существенно снижает вероятность аварии, однако водителю никогда не стоит терять бдительность.

Источник

Как работает ESP и как ей пользоваться. Это должен знать каждый водитель

Содержание:

Что такое ESP?

ESP (Electronic Stability Program) — это, если переводить дословно, «электронная программа стабилизации», однако более корректно — электронная система стабилизации. ESP также еще называют «противозаносной системой» или «системой курсовой устойчивости».

Главная задача ESP — контролировать поперечную динамику автомобиля и помогать водителю в критических ситуациях. Проще говоря, система стабилизации должна предотвращать занос и боковое скольжение автомобиля в случае его возникновения, а также помогать сохранять курсовую устойчивость, траекторию движения и стабилизировать положение автомобиля во время выполнения маневров на высокой скорости или скользком покрытии под колесами.

Первой систему стабилизации начала применять на своих моделях компания Mercedes-Benz, которая запатентовала ее в 1994-м. А год спустя, в 1995-м, ESP начали устанавливать на Mercedes-Benz S-Class Coupe. Позже она появилась на седане S-Class и на спорткаре SL. Затем ESP начала появляться и на других моделях марки, а позднее — и в активе остальных крупных автопроизводителей. Причем, многие из них патентовали для системы собственное товарное название. И, как правило, тоже в виде аббревиатуры. Так что система стабилизации у некоторых других производителей может называться ESC, VDC, VSC, DSC, DSTC, однако ее суть и принцип действия от этого не меняется.

С ноября 2011 года ESP наряду с системой ABS стала одной из систем активной безопасности, которой в обязательном порядке должны быть оснащены все новые модели легковых и грузовых автомобилей, регистрируемые в Европейском Союзе. С ноября 2014 года этот закон без исключения распространяется на все новые автомобили. В России наличие ESP на грузовых автомобилях стало обязательным с 1 января 2016 года, а на легковых моделях — с 1 февраля 2017-го.

Как работает ESP?

Работа ESP взаимосвязана с тормозными механизмами автомобиля, ABS, а также с антипробуксовочной системой и электронным блоком управления двигателем. В своей работе ESP активно использует все эти компоненты, комплексно объединяя их действия и обеспечивая несколько контраварийных мер во время возникновения поперечной динамики или, проще говоря, неуправляемого скольжения задней оси автомобиля.

Фактически ESP состоит из микропроцессора (также называют электронным блоком управления), который постоянно обрабатывает сигналы, поступающие с датчиков скорости вращения колес, интегрированных в систему ABS, положения рулевого колеса и давления в тормозной системе.

Кроме того, на процессор поступает информация с двух других датчиков, которые измеряют угловую скорость относительно вертикальной оси и поперечные ускорения автомобиля. Они фиксируют внезапное боковое ускорение, которое является главным маркером скольжения, и, определив его величину, дают дальнейшие распоряжения системе. К этим данным также добавляется значение скорости, с которой движется автомобиль в этот момент, величина угла поворота руля, а также обороты коленчатого вала двигателя. Анализируя эти данные, ESP «понимает», что возник занос и далее дает команду на выборочное подтормаживание одного или нескольких колес автомобиля, исходя из направления заноса и бокового ускорения.

Сами команды на тормозные механизмы отправляются через модулятор АБС, создающий давление в тормозной системе автомобиля. Вместе с этим, ESP отправляет на блок управления двигателем команду на сокращение подачи топлива и уменьшение тяги на колесах.

Система работает всегда и в любых режимах движения: при разгоне, торможении, движении накатом. А алгоритм срабатывания зависит от каждой конкретной ситуации и типа привода автомобиля. Например, в повороте датчик углового ускорения фиксирует начало заноса задней оси. В этом случае на блок управления двигателем поступает команда на уменьшение подачи топлива. Если этого оказалось недостаточно, посредством АБС притормаживается внешнее переднее колесо.

Впрочем, важно понимать, что возможности ESP по корректировке заноса и стабилизации автомобиля в критической ситуации не бесконечны. Законы физики не может отменить ни одна электронная система. И если скорость, на которой возникает занос, слишком высока или коэффициент сцепления скользкой поверхности под колесами слишком низкий, то даже умная электроника может оказаться беспомощной. Всегда важно помнить, что система стабилизации значительно снижает риски возникновения заноса и аварийной ситуации на дороге, но не исключает их.

ESP Off — что это за кнопка и за что отвечает?

Среди опытных водителей есть устойчивое мнение, что система стабилизации не всегда корректно выполняет свою функцию и порой неправильно распознает процессы, происходящие с машиной, и вмешивается в работу тормозных механизмов и двигателя в неподходящий момент.

Отчасти это правда, но только в тех случаях, когда за рулем автомобиля находится человек с большим стажем. Такие водители часто любят ездить на пределе возможностей автомобиля и при помощи приемов контраварийного вождения могут контролировать занос и водить машину в управляемом скольжении.

Кроме того, система стабилизации может излишне «глушить» мотор на бездорожье, когда небольшое скольжение автомобиля в раскисшей колее или на песчаном покрытии просто необходимо для преодоления препятствий. Именно для таких случаев многие современные автомобили, оборудованные ESP, имеют возможность принудительного отключения системы отдельной кнопкой ESP Off.

Как правило, такая кнопка встречается на спортивных машинах или автомобилях со спортивным характером, а также на внедорожниках и кроссоверах, которые по своему основному назначению часто могут оказаться на бездорожье.

Впрочем, функция полного отключения системы стабилизации не всегда доступна. На некоторых моделях кнопка ESP Off отключает ее не до конца, а лишь допускает небольшие заносы и скольжения, вмешиваясь уже в тот момент, когда ситуация становится действительно критической. Кроме того, нередко на полноприводных кроссоверах и внедорожниках функция полного отключения системы стабилизации действует лишь на небольших скоростях — до 50 или 60 км/ч, когда это может быть действительно необходимо на бездорожье.

Что делать, если горит лампочка ESP?

Датчик системы стабилизации на приборной панели, представляющий собой пиктограмму с подсветкой, горит в двух случаях. Первый — если ESP срабатывает. Второй — если система неисправна. Впрочем, в первом случае она, как правило, мигает и затем вновь отключается после предотвращения скольжения, а во втором загорается и не гаснет, пока неисправность не устраняется.

Глобально проблемы с системой могут возникнуть по нескольким основным причинам. Достаточно распространенный случай — это когда есть неисправность датчиков скорости вращения колеса, которые подключены к тяговому устройству и блоку управления двигателем. Каждое колесо имеет отдельный датчик, и если даже один из них выходит из строя, то система больше не уведомляется и об изменениях скорости, и вследствие такой ошибки на приборной панели загорается сигнал о неисправности ESP.

Другой распространенной причиной ошибки ESP на приборной панели может быть неисправный датчик угла поворота рулевого колеса. В случае его выхода из строя система также перестает получать сигналы об угле поворота руля и, соответственно, не может корректно работать.

Кроме того, часто неисправности ESP могут быть связаны с программным обсечением. В таком случае вся тяговая система может потребовать полного перепрограммирования просто из-за проблем с текущим программным обеспечением.

Впрочем, это лишь самые распространенные неисправности. Однако нужно помнить, что система стабилизации состоит из множество сложных компонентов, и поломка любой из них может стать причиной загоревшейся лампочки на приборной панели. Так что при появлении соответствующего сигнала все же лучше обратиться в сервисный центр и устранить неисправность.

Источник

Ecs это в машине

Продажа новых и проверенных автомобилей с пробегом.

Акции, новости и обзоры

Подберем подходящий Вам автомобиль с гарантией и на выгодных условиях. Выбирайте, сравнивайте, бронируйте и покупайте на одном сайте!

с гарантийным обслуживанием в официальных сервисных центрах.

прошедших юридическую и техническую проверку.

Запись в несколько кликов!

Кредит, лизинг, trade-in и еженедельные акционные предложения

Хотите продать или поменять автомобиль? Мы поможем сделать это быстро и без лишних забот.

Оформляем сделку и перечисляем деньги за авто в течение 24 часов

3 программы продажи авто (выкуп, комиссия, trade-in)

Юридическая и финансовая безопасность сделки на 100%

Подберем подходящий Вам автомобиль с гарантией и на выгодных условиях. Выбирайте, сравнивайте, бронируйте и покупайте на одном сайте!

с гарантийным обслуживанием в официальных сервисных центрах.

прошедших юридическую и техническую проверку.

Запись в несколько кликов!

Кредит, лизинг, trade-in и еженедельные акционные предложения

Хотите продать или поменять автомобиль? Мы поможем сделать это быстро и без лишних забот.

Оформляем сделку и перечисляем деньги за авто в течение 24 часов

3 программы продажи авто (выкуп, комиссия, trade-in)

Юридическая и финансовая безопасность сделки на 100%

Подберем подходящий Вам автомобиль с гарантией и на выгодных условиях. Выбирайте, сравнивайте, бронируйте и покупайте на одном сайте!

с гарантийным обслуживанием в официальных сервисных центрах.

прошедших юридическую и техническую проверку.

Запись в несколько кликов!

Кредит, лизинг, trade-in и еженедельные акционные предложения

Хотите продать или поменять автомобиль? Мы поможем сделать это быстро и без лишних забот.

Оформляем сделку и перечисляем деньги за авто в течение 24 часов

3 программы продажи авто (выкуп, комиссия, trade-in)

Юридическая и финансовая безопасность сделки на 100%

Источник

Что такое ECS и как занизить vr-4

Все прекрасно знают, что с завода 3000gt имеет неприлично высокий клиренс. Ухудшают ситуацию огромные арки и маленькие заводские колеса. Поэтому однозначно нужно занижаться.

Я рассматривал 2 способа: койловеры и укороченные пружины. Ни про какие подпиливания речи конечно же идти не могло. Пневмо — интересный вариант, но очень трудозатратный. Про один из реализованных проектов можно почитать здесь.

В моей 3000gt установлена система ECS — Electronically Controlled Suspension, которая меняет жесткость амортизаторов в зависимости от условий движения и текущего режима работы подвески. Водитель может принудительно выбрать один из двух режимов: Sport или Tour. В режиме Tour система автоматически управляет амортизатором каждого колеса независимо друг от друга, чтобы контролировать крены, раскачку и загрузку осей для различных дорожных условий. Автоматическое управление может быть отменено с помощью кнопки ECS в салоне, и тогда в режиме Sport подвеска блокируется в самом жестком положении.
Система состоит из датчика G-Force, датчика угла поворота рулевого колеса, датчика положения дроссельной заслонки, датчика скорости автомобиля и электронного блока управления.

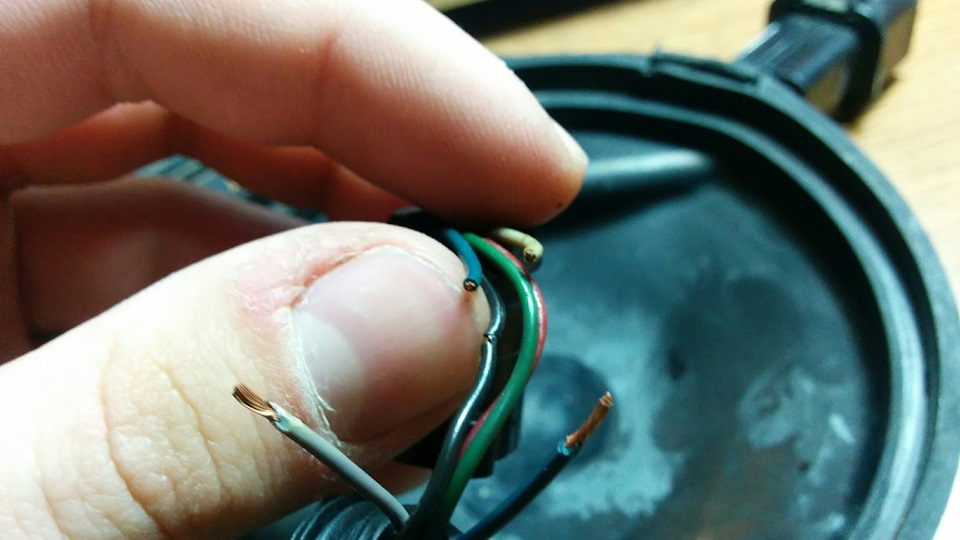

К сожалению, когда покупал машину, система не работала. Постоянно мигала лампа Sport, что означало переход в аварийным режим работы с максимальной жесткостью. Причина проблемы оказалась пустяковая — переломались провода, идущие к стойкам.

Спасибо ребятам из белорусского клуба за подсказку. Провода спаял, поставил на место, и лампочка благополучно потухла. А я получил возможность играться и пробовать машину в более мягком режиме.
В режиме Tour подвеска оказалась значительно менее громкой и восприимчивой к неровностям, хотя машина стала валкой. Но одно нажатие кнопки — машина снова готова проходить повороты, ввинчиваясь в дугу.

Таким образом, наличие работающей системы склонило чашу весов к пружинам.
Во первых — можно выбирать жесткость под настроение, во вторых — машина не лишается редкой и интересной с инженерной точки зрения системы. Знаю, что у tein тоже есть серия койловеров с регулируемой жесткостью и контроллером (Tein Street Flex + EDFC), но подружить ее с родной ECS не представляется возможным. Вдобавок стоит она немало, а сильных преимуществ по сравнению с родной системой я не вижу.

По пружинам для 3000gt есть несколько вариантов. Вначале хотел Megan Racing. Они дают максимально возможное для тюнинговых пружин занижение: 64/57 мм (2.5”/2.2.5” соответственно). Впервые я их увидел на этом фото.

Но к моменту, когда я созрел для покупки, они перестали выпускаться. И сейчас есть только остатки на складах.
Альтернатива — tein S (35/35 мм), eibach (38/33 мм) и H&R (25/25 мм). Изучил, что вообще ставят на 3000gt. Cудя по многочисленным постам на 3si форуме, с Eibach и H&R получается все-таки высоковато. А больше всего довольных отзывов о tein S: отличный компромисс между внешним видом и удобством эксплуатации.
