Gsm сигнализация для авто своими руками
Как сделать GSM сигнализацию самому
Чтобы сэкономить немало денежных средств, вы можете создать простейшую GSM-сигнализацию своими руками, воспользовавшись минимальным количеством инструментов и компонентов. Главной частью импровизированной защитной системы будет простейший мобильный телефон без сенсорного экрана — подойдёт даже устаревшая кнопочная модель.
Также вам понадобится магнитный датчик открытия двери и геркон с двумя либо тремя контактами. Конечно, не обойтись и без соединительных проводов — лучше выбрать медные кабели в экранированной оплётке, которые отличаются очень высоким уровнем надёжности и долговечности.
Для начала задайте быстрый вызов своего номера на определённую кнопку, чтобы иметь возможность получать своевременные оповещения. Далее телефон нужно разобрать — достаточно снять с него переднюю кнопочную панель, чтобы открыть контакты, срабатывающие при нажатии. Провода присоединяются к кнопке вызова и нужной цифре на клавиатуре. Если при повторном нажатии кнопки вызова разговор не прекращается, вам придётся найти трёхконтактный геркон и присоединить один из его выводов к клавише сброса.
Теперь в схему нужно добавить магнитный датчик, который будет реагировать на несанкционированное открытие двери автомобиля. Её можно модифицировать, добавив вместо подобного сигнализатора датчик поворота ключа в замке зажигания либо датчик давления на кресло водителя. Питание на геркон и датчик должно подаваться от батареи мобильного телефона. Чтобы обеспечить непрерывную работоспособность полученной самодельной сигнализации, нужно взять автомобильное зарядное устройство для этой модели телефона, разобрать 12-вольтовую розетку и подключить провода напрямую в электросистему автомобиля.
Результатом вашей работы станет действующая модель GSM-сигнализации. При открытии двери и срабатывании датчика геркон подаст питание на контакты соответствующих кнопок, и телефон совершит вызов. Единственное, что от вас требуется — следить за пополнением счёта мобильного телефона, чтобы обеспечить возможность беспрепятственного вызова. Кроме того, раз в месяц рекомендуется доставать мобильный телефон из места скрытой установки и проверять его техническое состояние. Нежелательно давать номер телефона сигнализации кому-то из знакомых, поскольку при утечке информации злоумышленник сможет заблокировать работу устройства путём постоянного дозвона. Видео готовой GSM сигнализации:
GSM-сигнализация для автомобиля на базе Arduino Uno
Предисловие
Кражи автомобилей на протяжении последнего десятилетия занимают одно из значимых мест в структуре совершаемых в мире преступлений. Это обусловлено не столько удельным весом данной категории хищений относительно общего количества преступлений, сколько существенностью причиняемого ущерба ввиду большой стоимости автомобилей. Слабая эффективность принимаемых мер в области борьбы с кражами автотранспорта к концу 90-х годов привела к созданию устойчивых групп, специализирующихся на совершении данных преступлений и обладающих отличительными чертами организованной преступности; вы наверняка слышали термин «черный автобизнес». Автомобильный парк европейских государств ежегодно не досчитывается ≈ 2 % машин, которые становятся предметом преступных посягательств. Поэтому мне пришла идея сделать gsm-сигнализацию для своего автомобиля на базе Arduino Uno.
Из чего будем собирать
Надо выбрать сердце нашей системе. На мой взгляд, для подобной сигнализации нет ничего лучше, чем Arduino Uno. Основной критерий — достаточное количество «пинов» и цена.
Теперь необходимо выбрать gsm-модуль, ведь наша сигнализация должна уметь оповещать владельца автомобиля. Так, надо «погуглить»… Вот, отличный датчик — SIM800L, размер просто замечательный.
Подумал я и заказал его из Китая. Однако всё оказалось не так радужно. Датчик просто отказался регистрировать SIM-карту в сети. Было опробовано всё, что только возможно — результат нулевой.
Нашлись добрые люди, которые предоставили мне более крутую штуку — Sim900 Shield. Вот это уже серьёзный штучка. В Shield-е и разъём для микрофона и для наушников, полноценный телефон.
Ок, но надо же снимать показания с каких-то датчиков, чтобы оповещать владельца. Вдруг автомобиль эвакуируют, тогда положение автомобиля явно будет меняться в пространстве. Возьмём акселерометр и гироскоп. Отлично. Такс, теперь ищем датчик.
Думаю, что GY-521 MPU6050 точно подойдёт. Оказалось, что в нём есть и датчик температуры. Надо бы и его задействовать, будет такая «киллер фича». Предположим, что владелец автомобиля поставил его под домой и ушёл. Температура в салоне автомобиля будет изменяется «плавно». Что же будет, если злоумышленник попытается проникнуть в автомобиль? Например у него получится открыть дверь. Температура в автомобиле начнёт изменяться стремительно, так как воздух в салоне начнёт смешиваться с воздухом окружающей среды. Думаю, что будет работать.
Модуль 3-х осевого гироскопа + 3-х осевого акселерометра GY-521 на чипе MPU-6050. Позволяет определить положение и перемещение объекта в пространстве, угловую скорость при вращении. Так же имеет встроенный датчик температуры. Используется в различных коптерах и авиамоделях, так же на основе этих датчиков можно собрать систему захвата движений.
Микросхема — MPU-6050
Напряжение питания — от 3,5V до 6V (DC);
Диапазон гироскопа — ± 250 500 1000 2000 ° / с
Диапазон акселерометра — ± 2 ± 4 ± 8 ± 16g
Интерфейс связи — I2C
Размер — 15х20 мм.
Вес — 5 г
Прикрутим модуль SD карты памяти. Будем ещё писать лог-файл.
И добавим сервопривод, при срабатывании датчиков будет поворачиваться сервопривод с видеорегистратором и снимать видео происшествия. Возьмём сервопривод MG996R.
Собираем
Про подключение каждого датчика в «гугле» огромное количество статей. И придумывать новые велосипеды у меня желания нет, поэтому оставлю ссылки на простые и рабочие варианты.
О, совсем забыл упомянуть о питании, от чего же будет питаться наша система. Питание будет от 12v автомобиля.
Тонкие моменты проекта
Фишки на Sim900 Shield должны быть установлены такие образом. Полезность SIM900 Shield.
Положение тумблера питания Sim900 Shield.
На этом всё, весь скетч лежит на GitHub. На мой взгляд, мне удалось создать gsm-сигнализацию, способную оповестить владельца автомобиля в случае происшествия. Проект получился экономным в плане финансовых вложений, что несомненно радует. В будущем планирую усовершенствовать gsm-сигнализацию, добавить новый функционал.
GSM сигнализацию своими руками
Спилил GSM сигнализацию своими руками, точнее при срабатывании (кроме легкого удара) у меня звонит телефон.
Понадобилось:
— кнопочный телефон
— автомобильная подзарядка

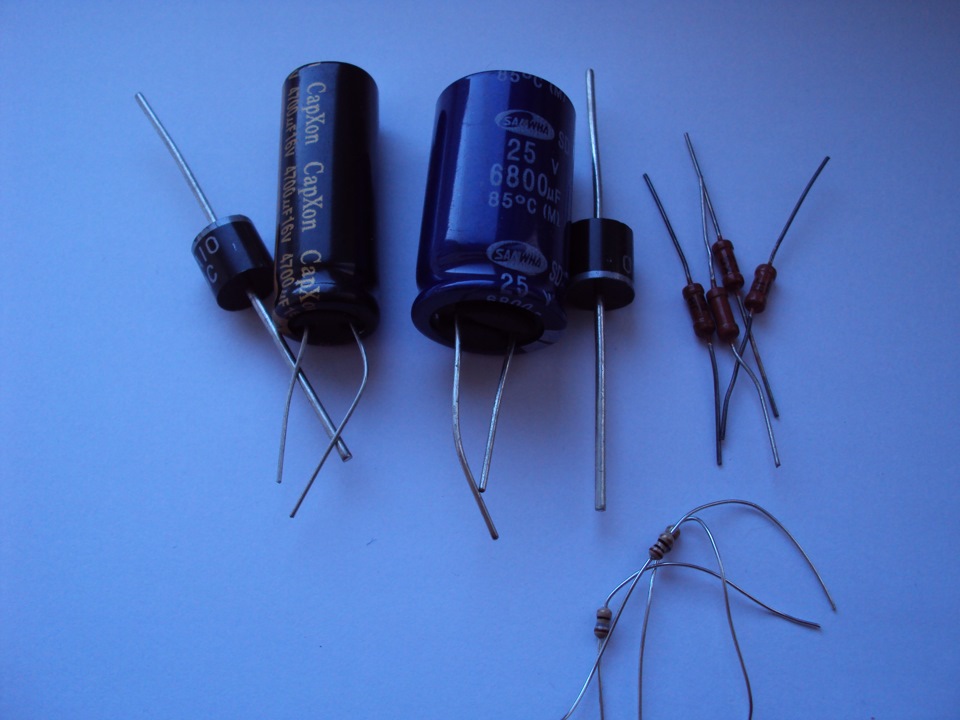

— 2 диода на 2-10А
— резисторы (подбирать индивидуально)

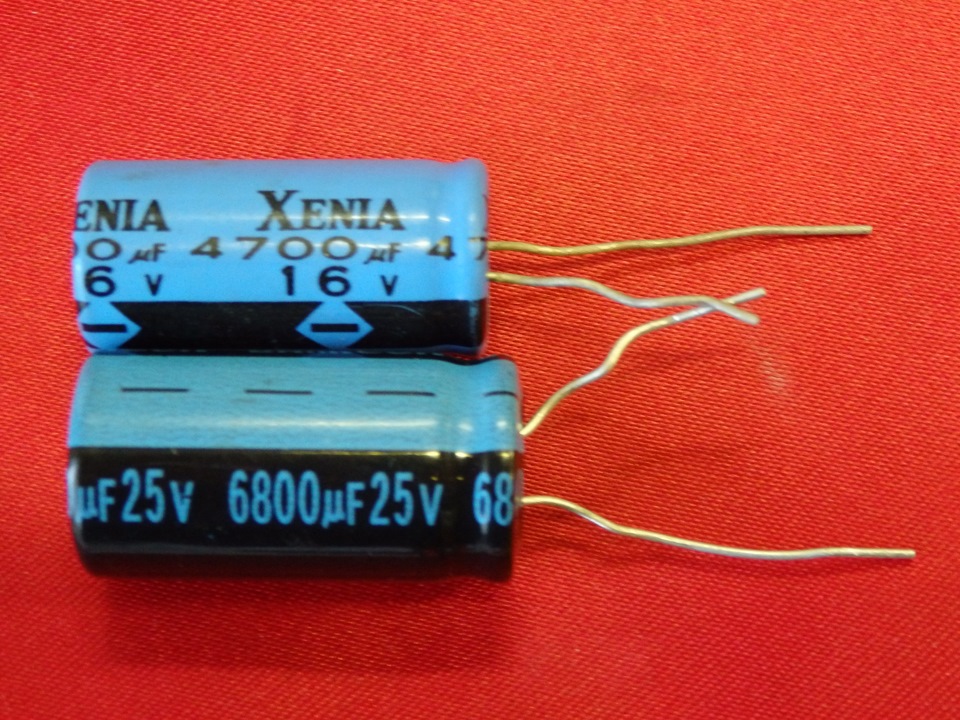

— конденсаторы общей ёмкостью не менее 10000мкФ
— 4-х контактных реле
Все очень просто.

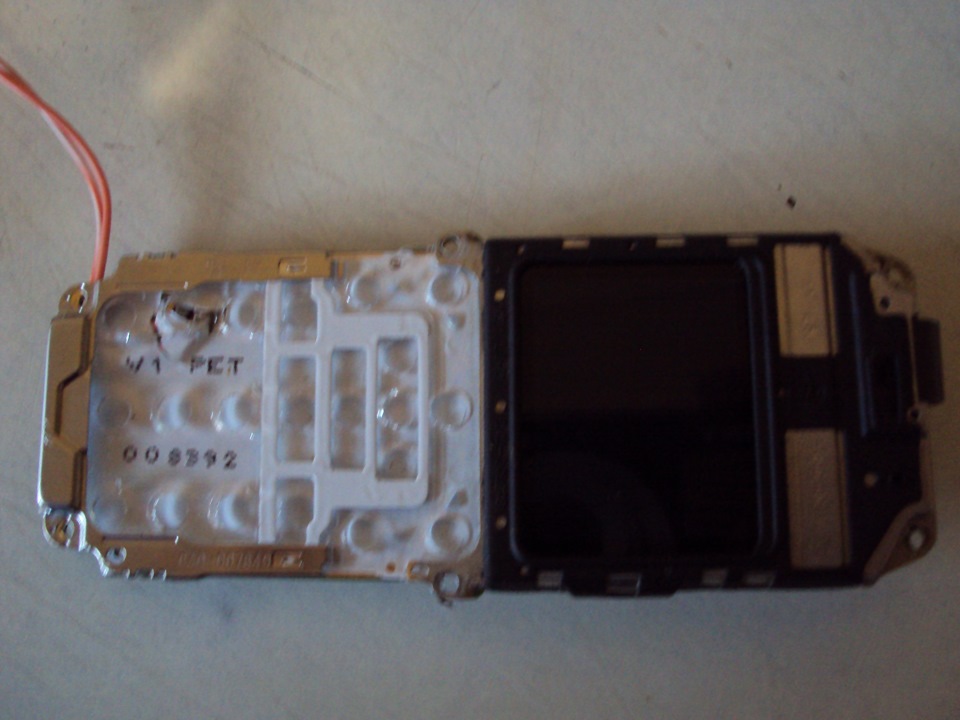

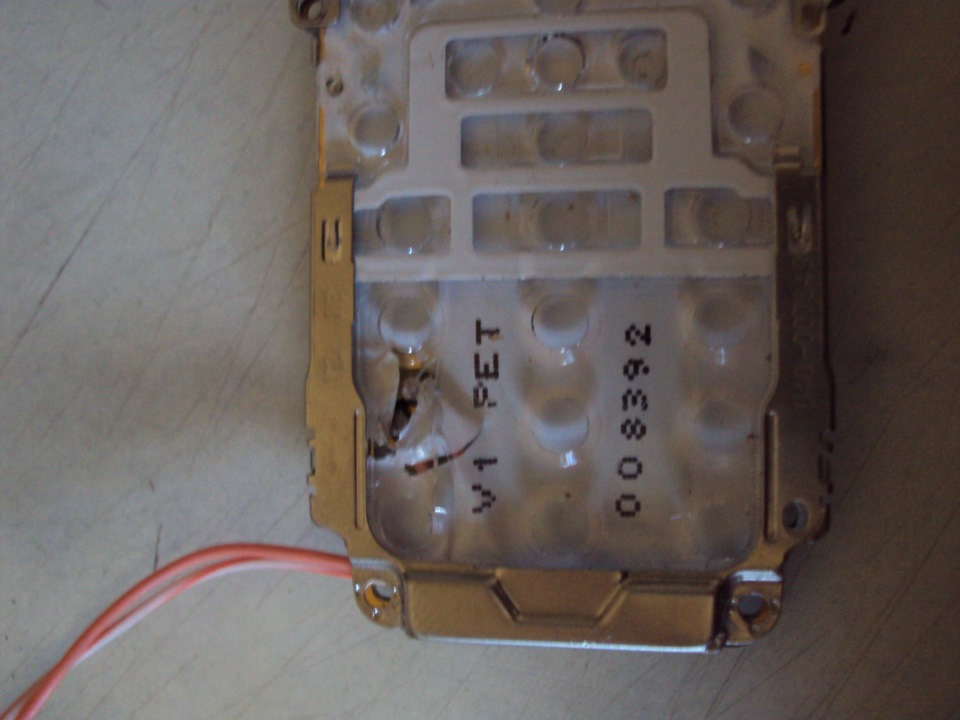

Разобрав телефон, на кнопку припаиваем провода что бы при замыкании проводов срабатывал набор той кнопки над которой колдуем, в телефоне активируем быстрый вызов на кнопке которая будет нам звонить.
Вооружившись деталями, цена около 16 грн.

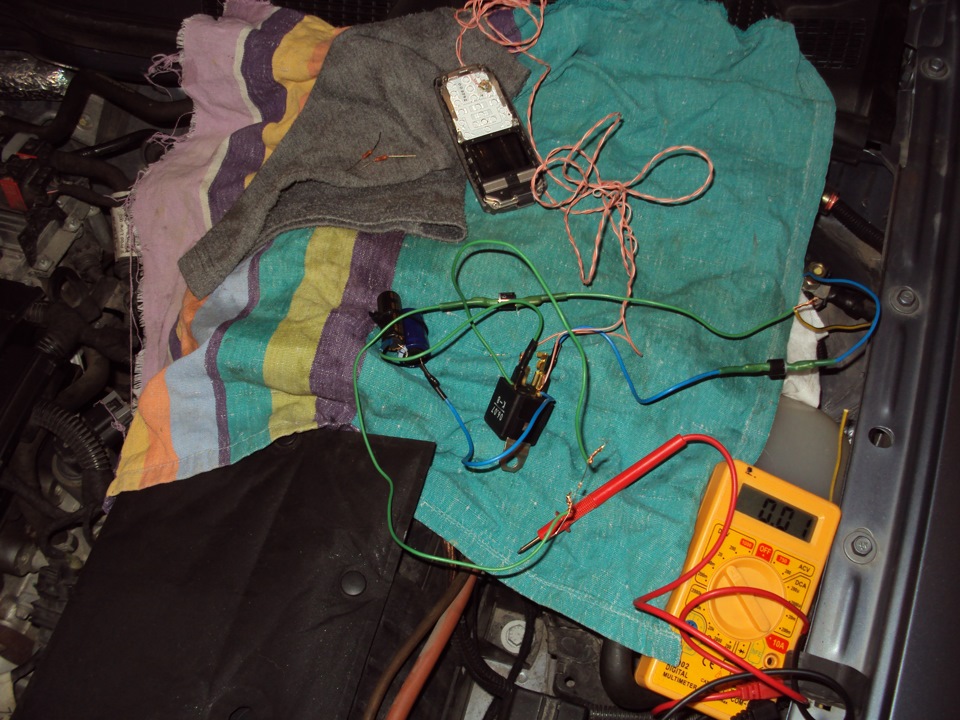

Собираем детали согласно схемке
Резисторы нужно подобрать, в моем случае получилось 5,5 Ом
Убедившись что все это работает, уложил в черный ящик и спрятал в авто.
Вывел 2 провода:
+12 после замка (для зарядки авто подзарядки)
«-«
«+» приходящий от сирены.
В телефоне также активировал функцию «Маячок»
Вот видео работы девайса
Делаем автосигнализацию своими руками: схема и подробная инструкция
Хорошим способом защитить автомобиль от угона является установка автосигнализации. Однако, если вы обладатель недорогого автомобиля цена такой системы может быть сопоставима с ценой транспортного средства. В таком случае, можно обеспечить защиту автомобиля самодельной сигнализацией.
Зачем делать самому?
Во-первых, основной причиной создания охранного комплекса своими руками является высокая цена на заводские решения. Существует негласное правило, что цена на сигнализацию не должна превышать 5% от цены автомобиля. Если у вас новый или дорогой автомобиль, то разумно будет установить хорошую заводскую систему, но, если ваш личный транспорт стоит меньше 50 000 рублей, вряд ли вам захочется тратить на нее пять – десять тысяч (без учета работ по установки, которая чаще всего равна цене системы). А комплектующие для создания сигналки самому обойдутся максимум в 1000-1500р.
Во-вторых, автоугонщики уже настолько хорошо научились обходить популярные сигнализации низкого и среднего класса, что украсть автомобиль с такой системой им может быть даже проще, чем просто закрытый ключом. Сигнал с командой от брелка перехватывается сканером (кодграббером) и расшифровывается. А затем преступник просто открывает ваш автомобиль, не вызывая подозрения у окружающих людей.
И даже если в сигнализации присутствуют блокировки двигателя, установщики часто располагают их в одних и тех же местах. По этому опытному угонщику не нужно много времени, чтоб отключить их. Но и даже потерпев неудачу в попытках запустить двигатель, он может выкрасть из салона ценные вещи и документы, потеря которых может нанести ущерб даже выше стоимости автомобиля.
Рассмотрим, какие функции должна выполнять базовая автосигнализация:
Справка! А если добавить к системе недорогой бытовой инфракрасный датчик, то она сможет обнаруживать и проникновение в салон через разбитое стекло.
Схема создания самодельной простой сигнализации
Разберем одну из самых простых автосигнализаций, которую можно сделать самостоятельно.
На схеме представлена акустическая сигнализация, срабатывающая от замыкания концевиков на капоте, багажнике или дверях, которая в активном режиме блокирует пуск двигателя после включения зажигания. Эта схема отлично будет работать на автомобилях с классической контактной системой зажигания (ВАЗ, Волга, Москвич и иномарки прошлого века).
Как сделать gps для машины
GPS – это глобальная система позиционирования. Такое устройство для автомобиля называется GPS трекер. Трекер – это устройство слежения за автомобилем. Он получает сигналы со спутника, по ним определяет свои координаты, а далее передает их пользователю.
Этими устройствами пользуются, чтоб можно было в реальном времени определять местонахождение автомобиля, а также видеть траекторию его перемещения. С помощью трекера можно узнать с какой скоростью двигался автомобиль.
Отслеживать автомобиль по спутникам можно следующими способами:
Спутниковый трекер для автомобиля. Его выполняют в компактном корпусе, чтоб можно было легко спрятать устройство. Его можно купить в специализированных магазинах или заказать из Китая.
Справка! Покупая такое устройство убедитесь, что оно не запрещено законом (шпионское оборудование).
Смартфон со специальным приложением. Расположив в автомобиле андройд-устройство со включённым приложением (например, Loki) через сайт вы сможете отслеживать его перемещения. А соответственно и перемещения автомобиля. Главное, обязательно подключите телефон к зарядке. Такой способ часто выбирают таксопарки.
Самодельный трекер. Он будет работать так же, как и «покупной», разве что его создание встанет вам гораздо дешевле, чем покупка готового решения. Чаще всего их делают на базе старых кнопочных телефонов, однако сделать это уже не так просто, как простую сигнализацию. К тому же, «самопальный» трекер будет гораздо большего размера и его уже будет не так просто скрытно разместить в автомобиле.
Как правило, трекеры (и смартфоны) питаются от 5 вольт через USB разъем. Самым простым решением будет воспользоваться адаптером в прикуриватель, но постоянно торчащий провод будет мешаться и ни о какой скрытой установки не будет идти и речи.
Более корректным решением будет запитать трекер через понижающий DC/DC преобразователь, который можно купить в любом радиомагазине или на алиэекспресс. Преобразователь представляет из себя небольшую плату, которую будет легко спрятать в области торпедо или других местах.
Подключите плату к преобразователю через USB провод, а сам преобразователь к бортовой сети автомобиля (найдите постоянный «плюс»).
Самодельная GSM сигналка из мобильного телефона
Еще одним вариантом самодельной сигнализации будет сборка ее на основе кнопочного мобильного телефона. Схема будет похожа на рассмотренную ранее. В качестве датчиков проникновения будут использоваться концевики. Но в отличие от простой схемы, сигнал будет подаваться не на гудок, а на контакты кнопки телефона.
Справка! На телефоне обязательно должна быть функция быстрого вызова последнего контакта. И этим последним контактом должен быть ваш номер.
Сигнал имитирует нажатие на кнопку вызова на телефоне и совершает вам звонок. Получив вызов с номера из машины, вы сразу понимаете, что ваше имущество в опасности. А в дополнении к этому, взяв трубку вы сможете прослушивать, что происходит в салоне автомобиля через встроенный в телефон микрофон. Также по телефону через GSM протоколы можно отследить угнанный автомобиль, если он будет находиться в зоне действия сотовых вышек.
Плату от телефона необходимо подключить к зарядке и спрятать в таком месте, чтоб можно было эффективно прослушивать область вокруг водительского места.
Параллельно с телефоном к сигналу можно так же подключить клаксон и поворотники, а вместо датчиков открытых дверей использовать датчик движения или магнитные герконы.
Как подключить самодельную сигнализацию
Рассмотрим несколько советов по подключению.
Преимущества самодельной сигналки
Как уже было отмечено, самодельные системы имеют два преимущества. Первое – это низкая цена. Радиоэлементы для схемы управления стоят недорого, а датчики с устройства светового и звукового оповещения уже есть в автомобиле.
Второй плюс самоделки – это уникальность. Для угонщика будет большим сюрпризом, что в машине будет не стандартная и хорошо известная ему сигнализация, а непонятная блокировка. Скорее всего, он не захочет разбираться с вашей системой и выберет своей целью другой автомобиль.
Полезное видео
Ознакомьтесь с особенностями установки самодельной сигнализации в следующем видеоролике:
Как сделать GSM сигнализацию своими руками
Современные охранные системы для автомобилей, конечно, надежны и довольно эффективны, но дополнительная защита в виде GSM сигнализации никогда не будет лишней.
Небольшое устройство способно вовремя предупредить владельца о попытке проникновения в автомобиль или, к примеру, в гараж, где он хранится.
Принцип работы
Даже самая простая GSM сигнализация, сделанная своими руками, дает множество преимуществ:
В зависимости от сложности схемы и навыков автолюбителя, GSM сигнализация может иметь такую функциональность:
Лучшие варианты
Если автономная GSM сигнализация – это то, что вам нужно, тогда выбирайте один из вариантов:
В первом случае вы получаете «черный ящик» с полным набором функций (остается только произвести подключение).
Во втором – вы должны делать все самостоятельно. Казалось бы, вариант с покупкой уже собранной сигнализации выглядит более предпочтительно, но есть большой минус – высокая цена.
Следовательно, если у вас есть минимальные навыки в области электроники, тысяча-полторы рублей в кармане и немного свободного времени, то лучше все сделать своими руками. Тем более что сложного ничего нет.
Вариант первый
Из комплектующих материалов понадобится: кнопочный телефон (можно самый дешевый, но работоспособный и с хорошим аккумулятором), магнит, провода, геркон и простой выключатель.
Сам процесс сборки довольно прост и состоит из нескольких простых этапов:
Но здесь может быть несколько вариантов:
К слову, преимущество такого монтажа в том, что телефон будет отключаться вместе с сигнализацией, что позволяет существенно экономить емкость батареи.
Дальнейший принцип очень прост: при открытии двери контакты геркона размыкаются, а владелец автомобиля получает тревожное сообщение о проникновении в автомобиль (гараж) злоумышленника.
В цепи геркона должен быть предусмотрен переключатель, с помощью которого GSM сигнализация будет включаться или отключаться владельцем. При этом место расположения такого выключателя можно выбрать самостоятельно. Главное, чтобы тумблер не бросался в глаза злоумышленникам.
Как пример, можно использовать такую схему.
Преимущество такой системы, собранной своими руками – абсолютная автономность. Главное, что нужно продумать – вопрос постоянной подзарядки аккумуляторной батареи.
Идеальный вариант, если зарядное устройство удастся подключить к бортовой сети автомобиля (в случае с установкой защиты в гараже – к сети 220 В через адаптер).
В этом случае будет обеспечена постоянная подзарядка телефона в течение длительного промежутка времени.
Недостаток такой системы – небольшая задержка в работе, ведь на вызов абонента должно уйти какое-то время.
Если вдруг злоумышленники быстро зашли в гараж (сели в автомобиль) и закрыли дверь, то цепь будет разомкнута и сигнал может не дойти.
Но и эту проблему можно с легкостью решить – достаточно оборудовать магниты специальным изделием, которое предотвратит повторное размыкание цепи.
Здесь есть множество вариантов решения проблемы. К примеру, один из самых простых – установить магнит таким образом, чтобы при быстром открытии дверцы он смещался.
В этом случае после закрытия двери цепь не разомкнется сразу и GSM сигнализация сделает свою работу до конца.
Вариант 2
Здесь схема немного сложнее, но и функциональность гораздо насыщеннее, чем в предыдущем случае.
Срабатывает такое устройство при замыкании хотя бы одного входа на «минус» автомобиля. При этом в самой сигнализации есть четыре охранных входа: для водительской двери, для всех пассажирских дверей, для багажного отделения и, соответственно, капота.
После включения тумблера питания необходимо быстро выйти из машины (дается не более 25 секунд). Если вдруг водитель не успел, то контролирующий светодиод не загорится до момента, пока все двери, капот и багажный отсек не будут закрыты. Как только условия выполнены, сигнализация перейдет в охранный режим.
Далее при срабатывании любого из датчиков устройство информирует владельца о попытке проникновения. При этом включается сирена и блокируется зажигание авто. Но и это еще не все.
При попытке угона и открытии одной из дверей включаются фары, а при желании и поворотники.
Чтобы отключить сигнализацию и снять все блокировки достаточно отключить спрятанный в специальном месте тумблер.
В случае, когда злоумышленник сразу же закрыл двери после срабатывания сигнализации, блокировка не снимается. При этом владелец автомобиля все равно получает тревожный звонок.
Через 40 секунд блок управления опросит все системы и при отсутствии сработанных датчиков перейдет в стандартный охранный режим. Если же при проверке открытие одной из дверей подтверждается, то устройство переходит в режим тревоги.
Как и в предыдущем случае для реализации такой схемы необходимо купить мобильный телефон с возможностью быстрого дозвона. При этом звонок будет совершаться до тех пор, пока абонент на другом конце «провода» не нажмет кнопку сброса.
В качестве контроллера можно использовать продукт компании ATMEL, хотя есть много аналогов. Его преимущество – доступная цена и надежность. Кроме этого, такой контроллер можно с легкостью найти на рынке в своем городе.
В качестве реле можно использовать любые 12 В устройства. Тумблер для включения и отключения сигнализации также найти труда не составит труда. При этом желательно спрятать его вдали от посторонних глаз. Чем надежнее будет место, тем лучше.
Врезка тумблера производится в цепи питания сигнализации от бортовой сети.
Правила монтажа
В процессе монтажа такого устройства необходимо учитывать несколько простых рекомендаций:
Примеры схем GSM сигнализации.
Секреты подключения
С момента монтажа GSM сигнализация стоит на страже вашего автомобиля, поэтому каждая мелочь имеет значение. Более того, существует ряд секретов подключения, о которых нужно знать при установке:
Монтаж такой сигнализации – это ответственный процесс, поэтому спешка здесь является лишней. Каждый разъем необходимо зачищать с особой ответственностью и аккуратно изолировать во избежание попадания на него грязи и пыли.
Выводы
Таким образом, GSM сигнализация способна стать вашим надежным помощником в вопросе обеспечения безопасности собственного автомобиля.
Остается только определиться с приоритетами – сделать устройство самостоятельно (выбрав один из вариантов) или же купить уже готовую систему. Но здесь многое зависит от поставленных задач.
Если в машине уже установлена сигнализация и необходимо дополнительное устройство, то почему бы не сделать все своими руками.
Если же охранная система на GSM принципе будет единственной, то лучше смонтировать более функциональную защиту или же купить готовое устройство. В любом случае решать вам.
GSM сигнализацию своими руками
Спилил GSM сигнализацию своими руками, точнее при срабатывании (кроме легкого удара) у меня звонит телефон.
Понадобилось:
— кнопочный телефон
— автомобильная подзарядка
— 2 диода на 2-10А
— резисторы (подбирать индивидуально)
— конденсаторы общей ёмкостью не менее 10000мкФ
— 4-х контактных реле
Все очень просто.
Разобрав телефон, на кнопку припаиваем провода что бы при замыкании проводов срабатывал набор той кнопки над которой колдуем, в телефоне активируем быстрый вызов на кнопке которая будет нам звонить.
Вооружившись деталями, цена около 16 грн.
Собираем детали согласно схемке
Резисторы нужно подобрать, в моем случае получилось 5,5 Ом
Убедившись что все это работает, уложил в черный ящик и спрятал в авто.
Вывел 2 провода:
+12 после замка (для зарядки авто подзарядки)
«-«
«+» приходящий от сирены.
В телефоне также активировал функцию «Маячок»
Вот видео работы девайса
Как сделать GSM сигнализацию своими руками
Современные охранные системы для автомобилей, конечно, надежны и довольно эффективны, но дополнительная защита в виде GSM сигнализации никогда не будет лишней.
Небольшое устройство способно вовремя предупредить владельца о попытке проникновения в автомобиль или, к примеру, в гараж, где он хранится.
Принцип работы
Даже самая простая GSM сигнализация, сделанная своими руками, дает множество преимуществ:
В зависимости от сложности схемы и навыков автолюбителя, GSM сигнализация может иметь такую функциональность:
Лучшие варианты
Если автономная GSM сигнализация – это то, что вам нужно, тогда выбирайте один из вариантов:
В первом случае вы получаете «черный ящик» с полным набором функций (остается только произвести подключение).
Во втором – вы должны делать все самостоятельно. Казалось бы, вариант с покупкой уже собранной сигнализации выглядит более предпочтительно, но есть большой минус – высокая цена.
Следовательно, если у вас есть минимальные навыки в области электроники, тысяча-полторы рублей в кармане и немного свободного времени, то лучше все сделать своими руками. Тем более что сложного ничего нет.
Вариант первый
Из комплектующих материалов понадобится: кнопочный телефон (можно самый дешевый, но работоспособный и с хорошим аккумулятором), магнит, провода, геркон и простой выключатель.
Сам процесс сборки довольно прост и состоит из нескольких простых этапов:
Но здесь может быть несколько вариантов:
К слову, преимущество такого монтажа в том, что телефон будет отключаться вместе с сигнализацией, что позволяет существенно экономить емкость батареи.
Дальнейший принцип очень прост: при открытии двери контакты геркона размыкаются, а владелец автомобиля получает тревожное сообщение о проникновении в автомобиль (гараж) злоумышленника.
В цепи геркона должен быть предусмотрен переключатель, с помощью которого GSM сигнализация будет включаться или отключаться владельцем. При этом место расположения такого выключателя можно выбрать самостоятельно. Главное, чтобы тумблер не бросался в глаза злоумышленникам.
Как пример, можно использовать такую схему.
Преимущество такой системы, собранной своими руками – абсолютная автономность. Главное, что нужно продумать – вопрос постоянной подзарядки аккумуляторной батареи.
Идеальный вариант, если зарядное устройство удастся подключить к бортовой сети автомобиля (в случае с установкой защиты в гараже – к сети 220 В через адаптер).
В этом случае будет обеспечена постоянная подзарядка телефона в течение длительного промежутка времени.
Недостаток такой системы – небольшая задержка в работе, ведь на вызов абонента должно уйти какое-то время.
Если вдруг злоумышленники быстро зашли в гараж (сели в автомобиль) и закрыли дверь, то цепь будет разомкнута и сигнал может не дойти.
Но и эту проблему можно с легкостью решить – достаточно оборудовать магниты специальным изделием, которое предотвратит повторное размыкание цепи.
Здесь есть множество вариантов решения проблемы. К примеру, один из самых простых – установить магнит таким образом, чтобы при быстром открытии дверцы он смещался.
В этом случае после закрытия двери цепь не разомкнется сразу и GSM сигнализация сделает свою работу до конца.
Вариант 2
Здесь схема немного сложнее, но и функциональность гораздо насыщеннее, чем в предыдущем случае.
Срабатывает такое устройство при замыкании хотя бы одного входа на «минус» автомобиля. При этом в самой сигнализации есть четыре охранных входа: для водительской двери, для всех пассажирских дверей, для багажного отделения и, соответственно, капота.
После включения тумблера питания необходимо быстро выйти из машины (дается не более 25 секунд). Если вдруг водитель не успел, то контролирующий светодиод не загорится до момента, пока все двери, капот и багажный отсек не будут закрыты. Как только условия выполнены, сигнализация перейдет в охранный режим.
Далее при срабатывании любого из датчиков устройство информирует владельца о попытке проникновения. При этом включается сирена и блокируется зажигание авто. Но и это еще не все.
При попытке угона и открытии одной из дверей включаются фары, а при желании и поворотники.
Чтобы отключить сигнализацию и снять все блокировки достаточно отключить спрятанный в специальном месте тумблер.
В случае, когда злоумышленник сразу же закрыл двери после срабатывания сигнализации, блокировка не снимается. При этом владелец автомобиля все равно получает тревожный звонок.
Через 40 секунд блок управления опросит все системы и при отсутствии сработанных датчиков перейдет в стандартный охранный режим. Если же при проверке открытие одной из дверей подтверждается, то устройство переходит в режим тревоги.
Как и в предыдущем случае для реализации такой схемы необходимо купить мобильный телефон с возможностью быстрого дозвона. При этом звонок будет совершаться до тех пор, пока абонент на другом конце «провода» не нажмет кнопку сброса.
В качестве контроллера можно использовать продукт компании ATMEL, хотя есть много аналогов. Его преимущество – доступная цена и надежность. Кроме этого, такой контроллер можно с легкостью найти на рынке в своем городе.
В качестве реле можно использовать любые 12 В устройства. Тумблер для включения и отключения сигнализации также найти труда не составит труда. При этом желательно спрятать его вдали от посторонних глаз. Чем надежнее будет место, тем лучше.
Врезка тумблера производится в цепи питания сигнализации от бортовой сети.
Правила монтажа
В процессе монтажа такого устройства необходимо учитывать несколько простых рекомендаций:
Примеры схем GSM сигнализации.
Секреты подключения
С момента монтажа GSM сигнализация стоит на страже вашего автомобиля, поэтому каждая мелочь имеет значение. Более того, существует ряд секретов подключения, о которых нужно знать при установке:
Монтаж такой сигнализации – это ответственный процесс, поэтому спешка здесь является лишней. Каждый разъем необходимо зачищать с особой ответственностью и аккуратно изолировать во избежание попадания на него грязи и пыли.
Выводы
Таким образом, GSM сигнализация способна стать вашим надежным помощником в вопросе обеспечения безопасности собственного автомобиля.
Остается только определиться с приоритетами – сделать устройство самостоятельно (выбрав один из вариантов) или же купить уже готовую систему. Но здесь многое зависит от поставленных задач.
Если в машине уже установлена сигнализация и необходимо дополнительное устройство, то почему бы не сделать все своими руками.
Если же охранная система на GSM принципе будет единственной, то лучше смонтировать более функциональную защиту или же купить готовое устройство. В любом случае решать вам.
Самодельная GSM сигнализация с функцией видеозаписи…
В своём предыдущем посте я писал что оснастил свою охранную систему самодельной GSM сигнализацией которую сделал из старого мобильника. Рассказал для чего это мне нужно и даже показал ВИДЕО работы доработанной охранной системы своего автомобиля. Так что, кто не успел прочесть мой предыдущий пост врядли сможет понять суть ниже изложенного текста.
Итак, наберитесь терпения, возможно текста будет много:
Для схемы мне понадобилось:
— старенький кнопочный телефон
— автомобильная зарядка для телефона
— два обычных 4-х контактных реле от ВАЗа (одно для набора телефонного номера и одно для включения видеорегистратора)
— видеорегистратор (по желанию)
— четыре диода на 2-10А (в случае отказа от функции видео фиксации — два)
— резисторы (подбираются индивидуально)
— конденсаторы общей ёмкостью не менее 10000мкФ (подбираются индивидуально)
— разъём под предохранитель (по желанию)
— предохранитель на 5А (по желанию)
— монтажные провода (около 7 метров)
— разветвитель прикуривателя (по желанию)
Как я уже писал основную роль в моей схеме будет выполнять старенький кнопочный телефон, который будет необходимо разобрать и немного доработать.
Дело в том, что на любых кнопочных телефонах на кнопки с цифрами (кроме единицы) можно забить номер телефона для быстрого вызова. При нажатии на запрограммированную кнопку более 3 секунд будет осуществляться набор на введенный нами номер. В нашем случае необходимо забить свой номер на любую кнопку быстрого набора и не забыть вставить СИМ карту, рекомендую именно от сотового оператора МТС (если читали предыдущий пост, то знаете почему).
Так же рекомендую через оператора отключить ВСЕ СМС и заблокировать ВСЕ входящие звонки (кроме своего) и внести на счёт немного средств.
А для замыкания контактов запрограммированной кнопки необходимо сделать вывод контактов нужной нам кнопки из корпуса аппарата.

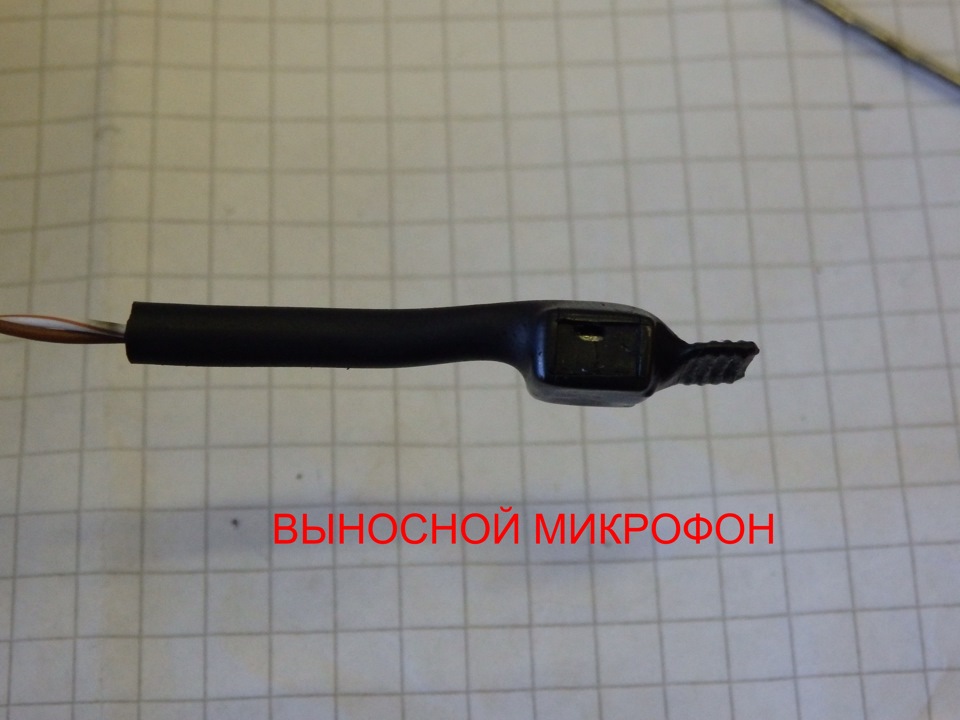

Также по Вашему желанию можно из платы телефона выпаять микрофон. Микрофон можно спрятать как в салоне автомобиля, так и снаружи. Делается это для того, что бы при входящем звонке на Ваш телефон можно было снять трубку и послушать что происходит на «другом конце провода».
А для того, что удалённо активировать срабатывание Вашей сигнализации путём набора номера спрятанной в салоне трубки, Вам необходимо будет из схемы телефона выпаять ещё и вибромоторчик, также сделать выноску и закрепить его на датчике удара Вашей сигнализации. Но при этом не забыть выставить на телефоне беззвучный режим с вибровызовом.
Если кто не понял, то при входящем звонке на спрятанный телефон, будет вибрировать вибромоторчик и тем самым приводить в действие Вашу охранную систему.
В последствии с помощью выводов на вибромотор была собрана схема удалённой блокировки двигателя…Но это уже другая история…
Ещё была мысль вывести контакты телефонного динамика на AUX вход магнитолы. Но осуществляя такую идею столкнулся с большими сложностями и пока решил отложить.
В последствии была собрана схема на основе отдельного одноканального звукового усилителя (интегральная микросхема TDA 2030) к которой я подключил установленный динамик под капотом и колонки в дверях…Но это уже другая история…
Но вернёмся к нашей кнопке.
Контакты нашей кнопки будет замыкать реле, управлять которым будет сигнал с провода идущего на сирену нашей сигнализации, а что бы реле не срабатывало и не нажимало кнопку при постановке и снятии с охраны сигнализации, необходимо сделать небольшую задержку по времени срабатывания реле.
Для этих целей можно использовать реле времени, которое в природе очень сложно найти, в чём я собственноручно убедился проискав такое устройство по всему Питеру почти две недели.

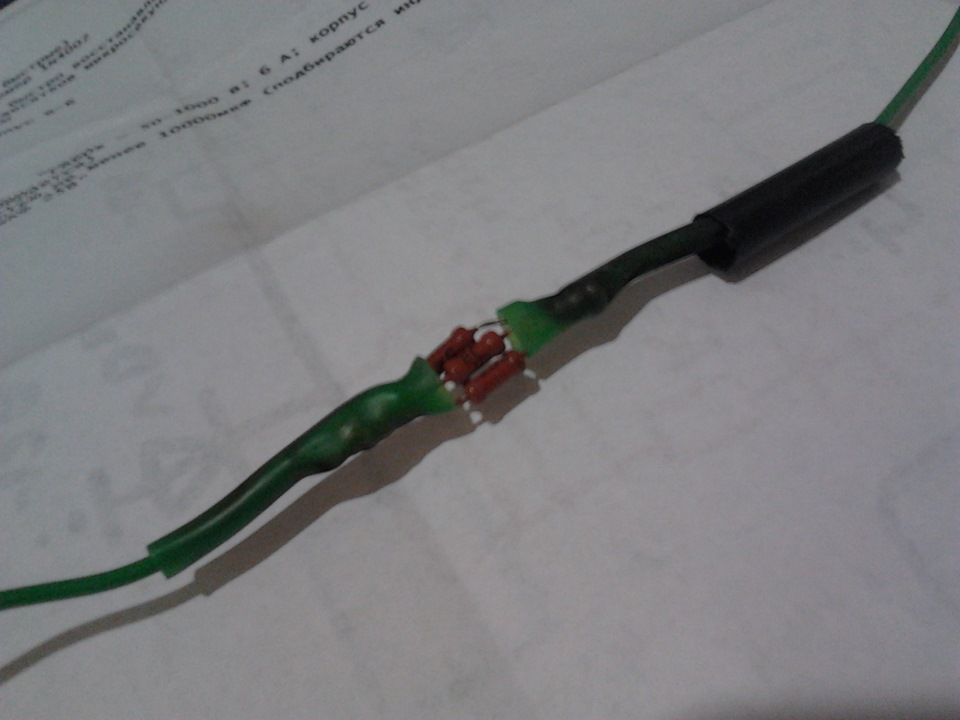

Отчаявшись найти такое реле, я решил добиться необходимую задержку с помощью нескольких конденсаторов и резисторов, припаяв их на вход наших релюшек.
А вот и сама схема:
Принцип работы таков, при срабатывании сигнализации, с плюсового провода идущего на сирену, подается питание на реле, и через 2 секунды срабатывает реле, замыкающее контакты кнопки №9, и телефон набирает номер запрограммированный на эту кнопку. В то же время замыкается и дополнительное реле, которое подаёт постоянный плюс на зарядку видеорегистратора, который сразу же включается и автоматически начинает запись. После окончания воя сирены питание с реле пропадает и контакты размыкаются, но регистратор будет продолжать свою работу пока у него не сядет встроенный аккумулятор или же можно выставить время записи в настройках самого устройства.

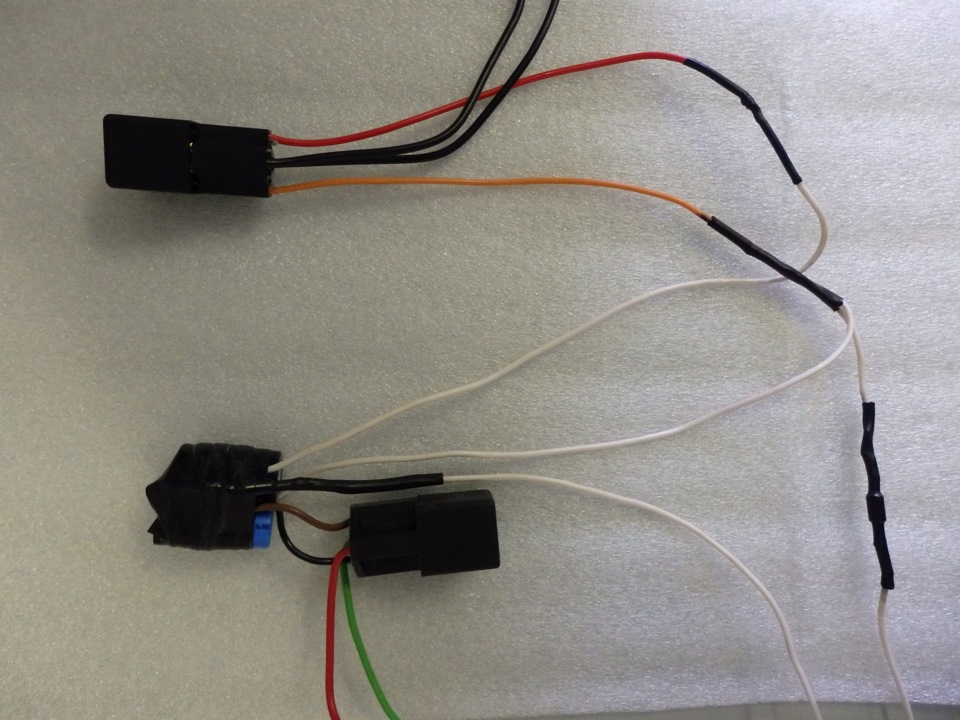

Само подключение релюшек оказалось не слишком сложным занятием, хотя всё равно в процессе тестирования пришлось ещё раз подбирать резисторы и конденсаторы на входе основного реле, что бы окончательно избавиться от ложных срабатываний.
Как собрать самодельную GSM сигнализацию?
Использование автономной охранной сигнализации – распространенное явление. Существует много модификаций беспроводной системы, комплектация которой зависит от условий использования, структурных особенностей местности, требований владельца. Ценовой диапазон различный, соотношение стоимость-качество – приемлемое. При этом самодельная GSM сигнализация на базе подручных устройств также вызывает интерес, особенно у тех, кому знакомы азы радиоэлектроники.
GSM сигнализация: купить или сделать самому?
Ответ на вопрос зависит от требований, запроса, предъявляемых охранной установке. Разнообразие функционала, возможностей беспроводных систем широко. Дополнительная комплектация предусмотрена конструктивной особенностью этого оборудования. При желании, потребности, возможно организовать автономную схему, оптимально подходящую данному объекту. Прежде всего это касается охраны частных домов, загородных дач, городских квартир, гаражей для автомобилей и т.д.
Но есть случаи, когда обширный функционал не нужен, только усложняет использование устройства. Здесь рекомендуется приобретать системы попроще, с необходимым набором возможностей. Самые дешевые использовать не рекомендуется из-за слабой эффективности, невысокой надежности.
При наличии желания, а также знаний из области радиоэлектроники, радиотехники возможно GSM сигнализацию организовать самостоятельно. Комплектация – самые базовые инструменты, несложные устройства (например, старый мобильный телефон, платформа Ардуино, GSM модуль, аккумулятор и т.д.).
За самостоятельную организацию охранной сигнализации лучше браться специалисту, который качественно сделает сборку, со знанием многих нюансов. Такая модель подойдет установке внутри гаража, автомобиля, небольшого складского сооружения. Охрану серьезных объектов (жилые дома, квартиры, офисные помещения, магазины) рекомендуется доверить промышленным моделям с удаленным управлением, разветвленной схемой подключенных датчиков разнообразной направленности.
Самодельная GSM сигнализация из мобильника
Часто самостоятельную сигнализацию строят на базе мобильного телефона. Необходимый набор инструментов, устройств:
Последовательность действий:
Варианты подключения получившегося устройства к сигнализации:
Более подробно схему описывает данное видео
Как сделать? Вариант на платформе Ардуино
Данная схема включает:
Работает система просто. Подключенный сенсорный датчик (движения, инфракрасный и т.д.) при обнаружении показателей вторжения подает сигнал системе, переводя ее в дежурный режим. Тревожное оповещение (заранее определенное sms сообщение) посылается установленному мобильному номеру.
Подробная схема подключения содержится в видео
Способы питания системы
Преимущества. Недостатки
Плюсы самодельной охранной системы:
Минусы:
Использование GSM системы, сделанной своими руками, оправдано, когда необходимо установить охранное устройство минимальными средствами, а значимость объекта не является высокой. Для дома, квартиры, офиса лучше всего использовать промышленные охранные модификации, отличающиеся большей надежностью, эффективностью, функциональным разнообразием.
Делаем автосигнализацию своими руками: схема и подробная инструкция
Хорошим способом защитить автомобиль от угона является установка автосигнализации. Однако, если вы обладатель недорогого автомобиля цена такой системы может быть сопоставима с ценой транспортного средства. В таком случае, можно обеспечить защиту автомобиля самодельной сигнализацией.
Зачем делать самому?
Во-первых, основной причиной создания охранного комплекса своими руками является высокая цена на заводские решения. Существует негласное правило, что цена на сигнализацию не должна превышать 5% от цены автомобиля. Если у вас новый или дорогой автомобиль, то разумно будет установить хорошую заводскую систему, но, если ваш личный транспорт стоит меньше 50 000 рублей, вряд ли вам захочется тратить на нее пять – десять тысяч (без учета работ по установки, которая чаще всего равна цене системы). А комплектующие для создания сигналки самому обойдутся максимум в 1000-1500р.
Во-вторых, автоугонщики уже настолько хорошо научились обходить популярные сигнализации низкого и среднего класса, что украсть автомобиль с такой системой им может быть даже проще, чем просто закрытый ключом. Сигнал с командой от брелка перехватывается сканером (кодграббером) и расшифровывается. А затем преступник просто открывает ваш автомобиль, не вызывая подозрения у окружающих людей.
И даже если в сигнализации присутствуют блокировки двигателя, установщики часто располагают их в одних и тех же местах. По этому опытному угонщику не нужно много времени, чтоб отключить их. Но и даже потерпев неудачу в попытках запустить двигатель, он может выкрасть из салона ценные вещи и документы, потеря которых может нанести ущерб даже выше стоимости автомобиля.
Рассмотрим, какие функции должна выполнять базовая автосигнализация:
Справка! А если добавить к системе недорогой бытовой инфракрасный датчик, то она сможет обнаруживать и проникновение в салон через разбитое стекло.
Схема создания самодельной простой сигнализации
Разберем одну из самых простых автосигнализаций, которую можно сделать самостоятельно.
На схеме представлена акустическая сигнализация, срабатывающая от замыкания концевиков на капоте, багажнике или дверях, которая в активном режиме блокирует пуск двигателя после включения зажигания. Эта схема отлично будет работать на автомобилях с классической контактной системой зажигания (ВАЗ, Волга, Москвич и иномарки прошлого века).
Как сделать gps для машины
GPS – это глобальная система позиционирования. Такое устройство для автомобиля называется GPS трекер. Трекер – это устройство слежения за автомобилем. Он получает сигналы со спутника, по ним определяет свои координаты, а далее передает их пользователю.
Этими устройствами пользуются, чтоб можно было в реальном времени определять местонахождение автомобиля, а также видеть траекторию его перемещения. С помощью трекера можно узнать с какой скоростью двигался автомобиль.
Отслеживать автомобиль по спутникам можно следующими способами:
Спутниковый трекер для автомобиля. Его выполняют в компактном корпусе, чтоб можно было легко спрятать устройство. Его можно купить в специализированных магазинах или заказать из Китая.
Справка! Покупая такое устройство убедитесь, что оно не запрещено законом (шпионское оборудование).
Смартфон со специальным приложением. Расположив в автомобиле андройд-устройство со включённым приложением (например, Loki) через сайт вы сможете отслеживать его перемещения. А соответственно и перемещения автомобиля. Главное, обязательно подключите телефон к зарядке. Такой способ часто выбирают таксопарки.
Самодельный трекер. Он будет работать так же, как и «покупной», разве что его создание встанет вам гораздо дешевле, чем покупка готового решения. Чаще всего их делают на базе старых кнопочных телефонов, однако сделать это уже не так просто, как простую сигнализацию. К тому же, «самопальный» трекер будет гораздо большего размера и его уже будет не так просто скрытно разместить в автомобиле.
Как правило, трекеры (и смартфоны) питаются от 5 вольт через USB разъем. Самым простым решением будет воспользоваться адаптером в прикуриватель, но постоянно торчащий провод будет мешаться и ни о какой скрытой установки не будет идти и речи.
Более корректным решением будет запитать трекер через понижающий DC/DC преобразователь, который можно купить в любом радиомагазине или на алиэекспресс. Преобразователь представляет из себя небольшую плату, которую будет легко спрятать в области торпедо или других местах.
Подключите плату к преобразователю через USB провод, а сам преобразователь к бортовой сети автомобиля (найдите постоянный «плюс»).
Самодельная GSM сигналка из мобильного телефона
Еще одним вариантом самодельной сигнализации будет сборка ее на основе кнопочного мобильного телефона. Схема будет похожа на рассмотренную ранее. В качестве датчиков проникновения будут использоваться концевики. Но в отличие от простой схемы, сигнал будет подаваться не на гудок, а на контакты кнопки телефона.
Справка! На телефоне обязательно должна быть функция быстрого вызова последнего контакта. И этим последним контактом должен быть ваш номер.
Сигнал имитирует нажатие на кнопку вызова на телефоне и совершает вам звонок. Получив вызов с номера из машины, вы сразу понимаете, что ваше имущество в опасности. А в дополнении к этому, взяв трубку вы сможете прослушивать, что происходит в салоне автомобиля через встроенный в телефон микрофон. Также по телефону через GSM протоколы можно отследить угнанный автомобиль, если он будет находиться в зоне действия сотовых вышек.
Плату от телефона необходимо подключить к зарядке и спрятать в таком месте, чтоб можно было эффективно прослушивать область вокруг водительского места.
Параллельно с телефоном к сигналу можно так же подключить клаксон и поворотники, а вместо датчиков открытых дверей использовать датчик движения или магнитные герконы.
Как подключить самодельную сигнализацию
Рассмотрим несколько советов по подключению.
Преимущества самодельной сигналки
Как уже было отмечено, самодельные системы имеют два преимущества. Первое – это низкая цена. Радиоэлементы для схемы управления стоят недорого, а датчики с устройства светового и звукового оповещения уже есть в автомобиле.
Второй плюс самоделки – это уникальность. Для угонщика будет большим сюрпризом, что в машине будет не стандартная и хорошо известная ему сигнализация, а непонятная блокировка. Скорее всего, он не захочет разбираться с вашей системой и выберет своей целью другой автомобиль.
Полезное видео
Ознакомьтесь с особенностями установки самодельной сигнализации в следующем видеоролике:
