Hba система в авто
ESP, + PEPS, +TPMS, +DDS, +HBA_f, +HSA, +TSA Быть (часть 1)
Всем доброго дня и хорошего настроения, решился я на установку ещё одной опции, т. е. опций то много, а вот запчасть одна 🙂 ESP, + PEPS, +TPMS, +DDS, +HBA_f, +HSA, +TSA все эти опции находятся в одном блоке — блок ABS.
Вообще планировал на следующий год займусь этим, но вот что то так подумал — зима на носу, как говорят готовь сани летом, а телегу зимой, жена планирует на права сдавать, вот и решил не тянуть и заказал комплектом:
Болк имеет номер и индекс «13246538 ВР» в этом блоке не хватает только одной опции «АRР(Аnti Rоllоvеr Рrоtесtiоn) — защита от опрокидывания, эти блоки охрен…ть какие дорогие и очень редкие.
Активная защита от опрокидывания обозначается сокращением ARP. Обеспечивается эта защита наличием программного модуля, который «прошит» в блок системы ESC. Под аббревиатурой ESC подразумевается электронная система безопасности в целом. Алгоритм работы ARP мы рассмотрим более подробно.
Чтобы предотвратить опрокидывание, процессор каждую секунду проверяет следующие параметры: скорость, наличие поперечных (центробежных) сил, угол поворота руля. Если водитель превысит определенный порог скорости в повороте, или же, начнет слишком быстро вращать рулевое колесо, то защита от опрокидывания сработает немедленно. Вмешательство этой защиты в управление сводится к следующему: начинает подтормаживаться одно из колес автомобиля. В результате, еще до начала опрокидывания траектория стабилизируется.
Сразу отметим, что электронная защита от опрокидывания всегда является отключаемой. На приборной панели автомобиля обычно находится кнопка ARP. Если защита была активизирована, горит светодиод, расположенный на этой кнопке.
В тот момент, когда электроника действительно начинает вмешиваться в управление, загорается еще один индикатор – ESC, ESP или что-то подобное. Удивительно, но заставить ARP сработать можно даже при движении по асфальту с не очень большой скоростью. Все дело здесь в угловой скорости вращения руля. При выполнении разворота или резко сворачивая на 90 градусов, ARP рекомендуется отключать.

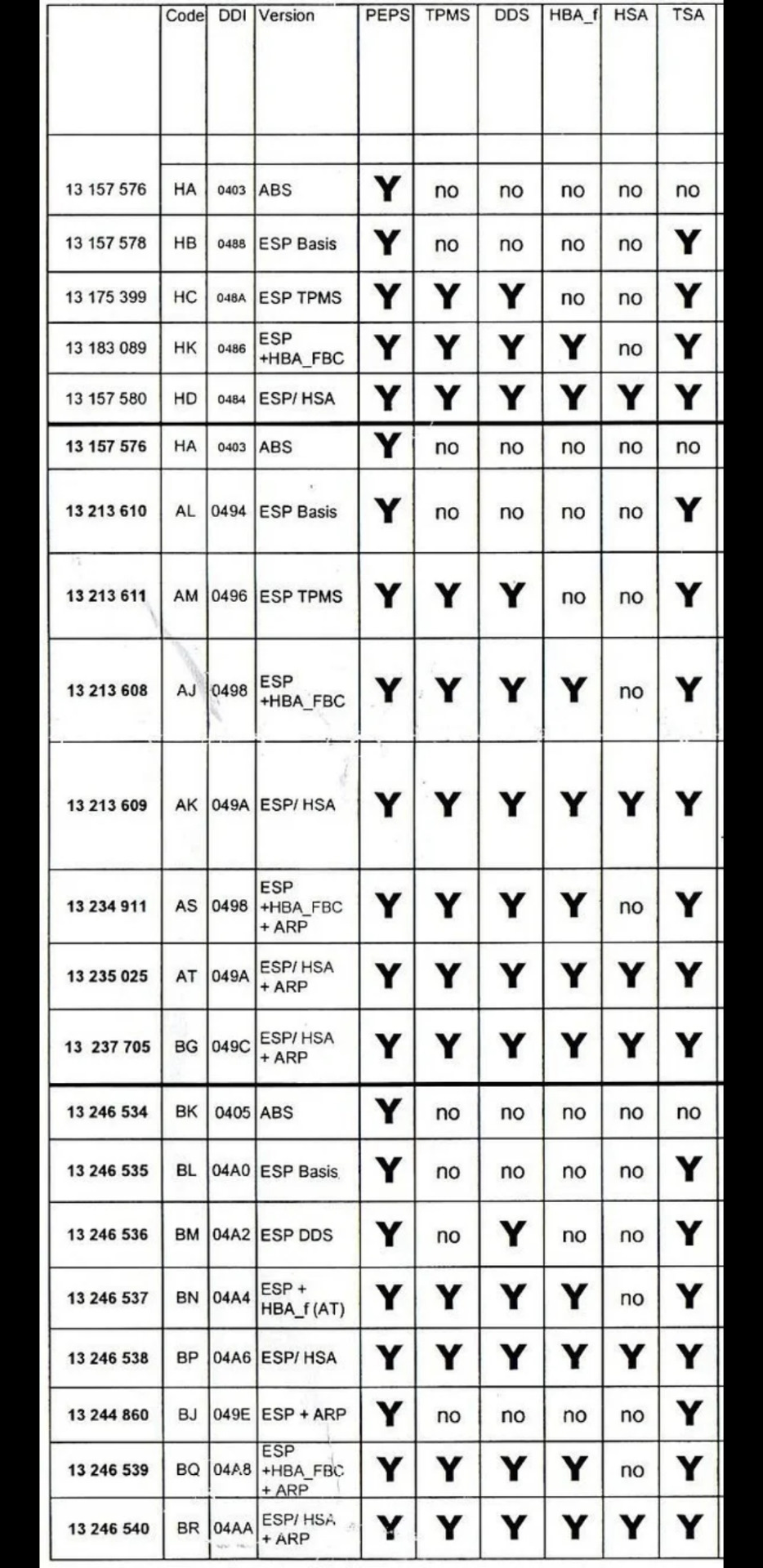

Таблица с индексоми.
ТРМS (Тirе Рrеssurе Моnitоring Systеm)Система контроля давления воздуха в шинах.
DDS (Dеflаtiоn Dеtесtiоn Systеm), система контроля падения давления в шинах.
НВА (Нydrаuliс Вrаkе Аssistаnt) – гидравлический тормозной ассистент. Для помощи водителю поддерживает требуемое давление в тормозной системе при резком торможении.
НSА (Нill Stаrt Аssist)помощь при трогании в гору
ТSА система стабилизации прицепа, см. ТSР (Тrаilеr Stаbility Рrоgrаm)
ТSР (Тrаilеr Stаbility Рrоgrаm) –Система стабилизации прицепа, предотвращает опасность срыва и повреждения прицепа путем целенаправленного автоматического притормаживания отдельных колес – дополнительная функция системы АВS/ЕSР.
Как только придёт будет часть 2 — установка 🙂 всем добра.
Гидравлический тормозной ассистент (HBA)
Ассистент HBA помогает водителю в критической ситуации создать максимальное давление в тормозной системе для сокращения тормозного пути. Принцип работы системы отражен на рисунке 28. Водитель может быть неспособен создать максимальное давление в тормозной системе в первую очередь по следующим причинам:
— неправильная регулировка сиденья водителя;
— физические возможности водителя;
— замедленная реакция водителя.
Ассистент HBA распознаёт критическую ситуацию по скорости и нарастанию давления в главном тормозном цилиндре. При срабатывании ассистента торможения давление в тормозной системе увеличивается до срабатывания системы ABS. Благодаря этому обеспечивается максимальная эффективность торможение и обеспечивается значительно более короткий тормозной путь, как показано на рисунке 29.
Рисунок 28 – Принцип работы системы HBA
Рисунок 29 – Поведение автомобиля с системой РИФ и без нее
Описание принципа действия HBA. Ассистент HBA активируется в критических ситуациях. Критическая ситуация распознаётся по следующим условиям активации:
1. Водитель выполняет торможение. Выключатель стоп-сигналов передаёт сигнал задействования тормоза.
2. Датчики частоты вращения передают данные о скорости автомобиля.
3. Программа оценивает, с каким усилием была нажата педаль тормоза. Если граничные условия активации превышены, а текущее давление в тормозной системе остаётся ниже необходимого, сохранённого в памяти БУ значения, система автоматически регулирует давление. Блок управления ESC активирует функцию тормозного ассистента и передаёт сигнал на гидравлический блок.
Гидравлическое регулирование осуществляется в три этапа:
Этап 1. Начало срабатывания ассистента. Тормозной ассистент увеличивает давление в тормозной системе. Вследствие активного нагнетания давления очень быстро достигается предел срабатывания системы ABS, в результате чего система ABS срабатывает.
Этап 2. Срабатывание системы ABS. Система ABS поддерживает давление в тормозной системе ниже порога блокирования колёс.
Этапы работы системы показаны на рисунке 30.
Рисунок 30 – Этапы работы системы HBA
Этап 3. Окончание работы тормозного ассистента. Когда водитель уменьшает усилие нажатия педали тормоза или скорость движения снижается ниже заданного минимального значения, условия для активации функции HBA отсутствуют. Блок управления ESC распознаёт, что критическая ситуация разрешена и прекращает работу тормозного ассистента. Повышенное функцией HBA давление в тормозной системе постепенно снижается, пока снова не адаптируется к степени нажатия водителем педали тормоза.
Дата добавления: 2017-09-01 ; просмотров: 2367 ; ЗАКАЗАТЬ НАПИСАНИЕ РАБОТЫ
Новые системы безопасности Subaru Outback
Обновленный универсал Outback 2016 модельного года будет оснащен новыми системами для обеспечения всесторонней безопасности автомобиля.
Комплекс систем обнаружения автомобиля, движущегося сзади (SRVD)
Большинство аварий на дорогах происходит по причине ограниченной видимости, в которые попадают автомобили. Поэтому одним из главных факторов, обеспечивающих безопасное движение, является максимальный обзор того, что происходит вблизи. Однако в любом автомобиле существуют «слепые» зоны, где другие транспортные средства становятся невидимыми. Новый комплекс систем Subaru при помощи визуальных и звуковых сигналов предупреждает о приближении транспортных средств сзади. Это помогает водителю лучше контролировать обстановку во время обгона и перестроения, движения по прямой, а также задним ходом. Системы работают на основе встроенных радаров со скоростью 40 миллисекунд и снижают опасность «слепых» зон.
У обновленного Subaru Outback в наружные зеркала заднего вида встроен светодиодный индикатор, что позволяет водителю не отводить взгляд от дороги и лучше контролировать обстановку за автомобилем. При желании системы обнаружения можно отключить.
Новый комплекс Subaru SRVD состоит из трех систем безопасности:
1. Система обнаружения объектов в «слепых» зонах (BSD)
Система BSD определяет наличие транспортного средства в «слепых» зонах (за средними и задними стойками) при помощи радара. Включение указателя поворота при наличии автомобиля в «слепой» зоне расценивается системой как намерение сменить полосу движения. В таком случае индикатор приближения включается для предупреждения водителя об опасности.
2. Система помощи при смене полосы движения (LCA)
Система на основе радарных датчиков определяет наличие транспортных средств в соседней полосе движения, которые приближаются с высокой скоростью, и уведомляет водителя об опасности столкновения при смене полосы.
3. Система помощи при движении задним ходом (RCTA)
При движении задним ходом, система на основе радарных датчиков определяет наличие приближающихся справа и слева автомобилей и предупреждает водителя об опасности столкновения, активируя световой индикатор и звуковое предупреждение. Автомобили, траектория движения которых проходит ближе 7 м от автомобиля, определяются на расстоянии порядка 70 м.
Система автоматического управления дальним светом (HBA)
Не все водители переключают дальний свет на ближний при приближении другого автомобиля. Такое поведение может привести к аварийной ситуации — ослепление дальним светом дезориентирует водителя встречного автомобиля.
Для большей безопасности в Subaru Outback внедрена новая система автоматического управления дальним светом (HBA). Она позволяет двигаться с дальним светом фар максимально возможное время (для лучшей видимости) и вместе с тем предотвращает ослепление других участников движения.
Также автомобили с системой HBA оснащаются самозатемняющимся зеркалом заднего вида, которое автоматически уменьшает количество отражаемого света в зависимости от яркости источника. Встроенный датчик определяет степень освещенности салона, яркость фар автомобиля, идущего сзади, и непрерывно регулирует степень затемнения зеркала. Система распознает следующие источники света: фары встречного автомобиля, задние фонари попутного автомобиля (в том числе стоп-сигналы), уличное освещение, отражатели.
Принцип работы
Система HBA автоматически переключает фары с ближнего на дальний свет и наоборот, в зависимости от дорожной обстановки перед автомобилем при движении со скоростью, превышающей пороговую величину (свыше 55 км/ч). При движении на скорости ниже порогового значения дальний свет выключен. Систему можно отключить. В таком случае световые приборы автомобилей действуют аналогично приборам поколения 2015 модельного года. Для отключения системы необходимо обратиться в ближайший дилерский центр.
Система HBA работает при наступлении следующих условий:
Включение/выключение функции автоматического затемнения осуществляется с помощью выключателя, расположенного на лицевой части зеркала. При активации функции загорается индикатор.
Сигнал экстренного торможения (ESS)
Система может определять условия экстренного торможения и предупреждать водителя автомобиля, идущего сзади, об опасности столкновения с помощью изменения работы ламп аварийной световой сигнализации. При резком торможении они начинают мигать с высокой частотой.
Что такое ABS, BAS, ESP, EBD, IVD и т.д?
Что такое ABS, BAS, ESP, EBD, IVD и т.д?
Первые разработки ABS относятся к тридцатым годам прошлого века, но серийное оборудование машин началось только в середине семидесятых.
Идея работы ABS достаточно проста. Компьютер анализирует сигналы датчиков вращения колес и приводит в действие тормозные механизмы. как бы имитируя действия опытного водителя при прерывистом торможении, не давая заблокироваться колесам. С момента появления ABS между специалистами и любителями шли споры о пользе системы.
Самые полезные ее качества — сокращение тормозного пути и сохранение контроля над автомобилем во время экстренного торможения. Недостаток — сложно рассчитать тормозной путь. Аргумент, что и говорить, весомый. Однако лучше в неведении остановиться за несколько метров до препятствия, чем с точно рассчитанным тормозным путем в него уткнуться. До поры сошлись на мнении о том, что для новичка система будет полезна, а вот опытный водитель может и «переиграть» ABS. Но развитие электроники привело к тому, что в схватке «опытный водитель — антиблокировочная система» убедительную победу одержала последняя.
Современные многоканальные ABS вчистую переигрывают даже матерого профессионала. Удалось избавиться даже от такой малоприятной вещи, как вибрация педали тормоза при работе системы. Бывали случаи, когда авария происходила из-за слишком резкого ее срабатывания. Когда педаль тормоза начинала вибрировать, а автомобиль — издавать странные звуки, неопытные водители пугались и отпускали педаль… Поэтому в самых современных тормозных системах водитель почти не чувствует срабатывания ABS.
Теперь антиблокировочная система тормозов входит в стандартную комплектацию практически всех автомобилей, причем зачастую на нее опираются более сложные электронные системы безопасности.
ASR (TRC (трэкшн-контроль), STC, TRACS, ASC+T)
Дальнейшее развитие ABS привело к появлению на современных автомобилях системы электронного распределения тормозных усилий. Эти системы всегда работают в паре, поэтому чаще всего в каталогах можно увидеть аббревиатуру ABS+EBD.
Идея EBD выросла из того факта, что при резком торможении на неоднородном покрытии автомобиль начинает разворачивать. Это происходит оттого, что степень сцепления колес с дорогой разная, а тормозное усилие, передаваемое на колеса, одинаковое. Система EBD, используя датчики ABS, анализирует положение каждого колеса при торможении и строго индивидуально дозирует тормозное усилие на нем. При этом учитываются загрузка автомобиля и его положение относительно дорожного полотна.
Особенно заметна польза EBD при торможении в повороте. Думаю, многие из водителей не раз демонстрировали «высокий» уровень речевой культуры и подсознательное знание ненормативной лексики, когда в закрытом повороте перед ними оказывался автомобиль очередного «умника», вздумавшего отдохнуть на обочине. Именно EBD позволяет в такой ситуации тормозить, не теряя контроля над автомобилем. Без этой системы торможение в лучшем случае закончится сносом с траектории. Уверен, что по поводу полезности EBD споров не возникнет.
Brake assistant (brake assist, BAS)
Еще один помощник, появившийся в результате «борьбы» за безопасность, называется brake assistant. Его предназначение — максимально возможное сокращение тормозного пути автомобиля при экстренном торможении. Как система этого добивается? Специальный датчик анализирует перемещение педали тормоза и силу давления на нее в момент торможения. «Придя к мнению», что водитель пытается экстренно затормозить, или, другими словами, в панике ударил по педали тормоза, brake assistant за несколько миллисекунд увеличивает давление в тормозной магистрали. Время торможения при этом значительно сокращается, а это — выигранные метры тормозного пути.
Стоит лишь добавить, что система распознает действительно панические действия водителя, или если он долгое время давит на педаль тормоза. Даже при достаточно резких, но «прогнозируемых» торможениях BAS в работу не вступает. В первую очередь эта система адресована слабому полу. Зачастую у женщин просто не хватает сил для экстренного торможения, и в нужную секунду руку помощи им подает BAS, «дожимая» педаль для максимального замедления.
ESP (VDC, VSC, DSTC, DSC, ATTS, VSA, Stabilitrac)
Помните нашумевшую на весь мир историю с переворачиванием Mercedes-Benz A-класса? Если нет, то напомню. В 1997 году во время ездовой презентации автомобиль при прохождении маневра «переставка» перевернулся. После потока критики, обрушившейся на концерн, мерседесовское руководство во всеуслышанье объявило о том, что на все машины А-класса будет бесплатно установлена фирменная система динамической стабилизации. Именно применение электроники позволило окончательно решить проблемы с управляемостью. До этого случая ESP по заказу устанавливалась на автомобили S-класса еще в 1995 году.
ESP на сегодняшний день является высшей ступенью эволюции электронных систем активной безопасности, объединив в себе лучшие решения из перечисленных выше.
Принцип работы ESP основан на том, чтобы бороться со сносом и заносом автомобиля не только рулем и «газом», но и торможением одного или нескольких колес. Если машину сносит передней осью, система притормаживает внутреннее по отношению к повороту заднее колесо, придавая автомобилю избыточную поворачиваемость. Когда возникает угроза заноса, притормаживается внешнее переднее колесо. При сносе всех четырех колес ESP вычисляет, какое из них и в какой момент притормозить. Вместе с торможением система «сбрасывает» и обороты двигателя. Таким образом, используя исполнительные механизмы ABS и ASR, система способна притормаживать каждое колесо в отдельности.
Но для того, чтобы выполнить такую сложную работу, ESP недостаточно только датчиков ABS. Поэтому в автомобиле установлены дополнительные датчики. Один сообщает системе о том, в какую сторону и с какой скоростью вращается рулевое колесо. Еще два «жалуются» на угол поворота машины и уровень боковых ускорений. Показания этой компании датчиков позволяют моментально вычислить, что происходит с автомобилем, и привести в действие исполнительные механизмы.
Естественно, что и тут не обошлось без недостатков, если их можно назвать таковыми. Можно, например, пожаловаться на то, что система будет мешать опытному водителю, который просчитывает каждое свое движение на несколько шагов вперед. Но ESP не предсказывает будущее, а исправляет совершенные ошибки. Поэтому она не даст пройти поворот в управляемом заносе, вмешавшись в самый неподходящий момент. Но во всех остальных случаях ESP окажет действительно неоценимую помощь не только начинающему водителю.
В конце еще раз хочу обратить ваше внимание на то, что жалуются на работу перечисленных систем лишь активные драйверы. Но вспомните предназначение электронных помощников — активная БЕЗОПАСНОСТЬ, а не активный драйв. И тогда все сразу становится на свои места. И последнее, не раз уже сказанное: законы физики никакая электроника преодолеть не в состоянии.
IVD — собственная аббревиатура Форд, надстройка над ESP.
EDS и XDS как составляющие системы ESC
Электронная блокировка дифференциала EDS.
Электронная блокировка дифференциала EDS выполняет функции, схожие с функциями механической блокировки дифференциала, и срабатывает при разгоне автомобиля на покрытии с различными характеристиками сцепления для ведущих колёс. Система EDS использует гидравлический блок системы ESC. Она самостоятельно увеличивает давление в тормозной системе (без нажатия педали тормоза). Когда система определяет, что одно из ведущих колёс проскальзывает, система EDS с помощью целенаправленного подтормаживания замедляет вращение колеса таким образом, что второе колесо оси может передавать усилие привода на дорожное полотно через дифференциал.
Поскольку дифференциал всегда передаёт на оба колеса одинаковый крутящий момент, одновременно увеличится и крутящий момент на противоположном колесе. Такое увеличение крутящего момента за счёт подтормаживания колеса с большим проскальзыванием происходит до тех пор, пока оба ведущих колеса не будут вращаться с примерно одинаковой скоростью.
Распознавание необходимости блокировки дифференциала, расчёт параметров блокировки и формирование управляющих команд для соответствующих электромагнитных клапанов и насоса обратной подачи осуществляется дополнительным программным обеспечением в блоке управления ESC. Других изменений в компонентах системы ESC для реализации электронной блокировки дифференциала (EDS) не требуется.
Электронная блокировка дифференциала Extended EDS (XDS)
Функция XDS представляет собой модификацию функции EDS для движения с высокой скоростью. При спортивном стиле вождения автомобиль при быстром прохождении поворотов под действием центробежной силы склонен к смещению наружу поворота. Сцепление с дорожным полотном у ведущих колёс, движущихся по внутреннему радиусу поворота, уменьшается. В предельных ситуациях ведущее колесо, движущееся по внутреннему радиусу поворота, может утратить контакт с дорожным полотном и проворачиваться. В этом случае и колесо ведущей оси, движущееся по внешнему радиусу поворота, неспособно передать усилие привода через дифференциал на дорожное полотно, и автомобиль испытывает недостаточную поворачиваемость при движении в повороте (в случае привода на переднюю ось). Функция XDS вмешивается в движение автомобиля, проворачивающееся колесо целенаправленно подтормаживается для того, чтобы второе колесо ведущей оси могло передавать момент привода через дифференциал на дорожное полотно. Автомобиль при движении в повороте остаётся полностью управляемым.
Эта функция действует только в том случае, если ускорение происходит при прохождении поворота и ещё доступен дополнительный крутящий момент.
Особенности работы системы с XDS/без XDS в повороте:
С XDS
● Улучшение реализации крутящего момента /создания тяги;
● повышение поворачиваемости;
● повышенная «точность» благодаря возможности поворота рулевого колеса на меньший угол;
● уменьшение тенденции к недостаточной поворачиваемости;
● возможна более высокая скорость на выходе из поворота.
Без XDS
● Моменты привода, передаваемые на колёса, увеличить невозможно;
● вмешательство ASR/EDS по ограничению крутящего момента двигателя.
Практическая реализация дополнительных функций системы ESC в автомобиле Skoda Rapid с 2016 модельного года.
В автомобилях Skoda Rapid используется система ESC/ABS производства фирмы TRW (Electronic Brake Control — EBC 460).
Реализована она на основе блока электроники тормозной системы (J104)
Part No SW: 6R0 614 517 BQ, 6R0 614 517 CA или 6R0 614 517 CG.
Согласно официальной информации с сайта чешского автопроизводителя, на автомобилях Skoda Rapid, выпускающихся для внутреннего рынка Чехии, установлена система ESC включая:
ABS, MSR, ASR, EDS, HBA, MKB, HHC.
Для сравнения, на автомобилях Skoda Rapid, выпускающихся для рынка Германии, установлена система ESC включая:
ABS, MSR, ASR, EDS, HBA, MKB, EBV, HHC.
Если сравнивать функционал системы EBC 460 с системой MK100, устанавливаемой на автомобили классом выше, то получается, что система ESC Рапида лишена таких функций, как DSR, XDS, ESBS.
И не пытайтесь найти и включить XDS в своем Рапиде. Эта функция в блоке EBC 460 не предусмотрена, по крайней мере в нынешней прошивке.
Из того, что не указано выше, блок EBC 460 позволяет дополнительно реализовать: BSW, TPM и TSA. При этом система контроля давления в шинах не является функцией системы ESC, а реализована как самостоятельное ПО, использующее для своей работы данные с датчиков ABS и систем управления автомобилем.
Теперь что касается значения в кодировке байта 17 блока электроники тормозной системы EBC 460. Внесу некоторую ясность. От значения в байте 17 зависит порог срабатывания системы EDS. Это значение кодируется в битах 0-3 и устанавливается в соответствии с максимальным крутящим моментом, который развивает тот или иной двигатель в данной комплектации. На работу других систем и функций значение байта 17 напрямую не влияет.
Заводские значения в блоках 6R0 614 517 BQ, 6R0 614 517 CA или 6R0 614 517 CG для различных двигателей примерно следующие:
01 – 1.6MPI/66 kW/90 л.с./155 nm
02 – 1.6MPI/81 kW/110 л.с./155 nm с МКПП
03 – 1.6MPI/81 kW/110 л.с./155 nm с АКПП
04 – 1.0TSI/70 kW/95 л.с./160 nm и 1.2TSI/66 kW/90 л.с./160 nm
05 – 1.2TSI/81 kW/110 л.с./175 nm и 1.0TSI/81 kW/110 л.с./200 nm
06 – 1.4TSI/92 kW/125 л.с./200 nm c DSG
07 – 1.4TDI/66 kW/90 л.с./230 nm с МКПП
08 – 1.4TDI/66 kW/90 л.с./230 nm с DSG
09 – 1.6TDI/85 kW/115 л.с./250 nm
В заключение, для тех кто не знает, привожу расшифровку аббревиатур используемых функций:
Электронные системы безопасности автомобиля
Научно-техническая революция начала свой забег в середине ХХ столетия, и до сих пор не может остановиться. Это особенно заметно, если заглянуть под капот современного автомобиля: транспортные средства сегодня превратились в настоящие крепости на колесах, которые могут защитить водителя от многих неприятностей. И не последнюю роль в этой всей истории с гарантией удачной поездки играют системы безопасности автомобиля.
Каждый день конструкторы автомобильных концернов усложняют чертежи автомобилей, делая их все заковыристее и непонятнее для рядового пользователя. Сегодня бал правят интеллектуальные системы безопасности, а также различные средства, обеспечивающие комфортное вождение. И если учесть, что обстановка на дорогах мира, мягко говоря, далека от идеала, то автомобилю, который не оснащен современными средствами пассивной и активной безопасности, все сложнее «пробиваться» к покупателю.
ABS – антиблокировочная система
Задача ABS (anti-lock braking system) заключается в том, чтобы предотвратить блокировку колес притормаживающего автомобиля, а также сохранить его управляемость и курсовую устойчивость.
Когда колеса блокируются, и машина, кажется, вот-вот сорвется в занос, электроника начинает методично «отпускать» и «прижимать» тормозные колодки, что дает возможность колесам проворачиваться. Эффективность системы ABS зависит в первую очередь от того, насколько хорошо она настроена. Если, например, она срабатывает слишком рано, то тормозной путь может существенно увеличиться.
Насколько же эффективна данная система? Следует сразу отметить, что с момента ее появления не умолкают споры по поводу того, больше от нее пользы или все же вреда. Но, как бы там ни было, даже противники ABS не могут игнорировать такие ее полезные качества, как значительное сокращение тормозного пути, а также сохранение контроля над многотонным авто во время экстренного торможения. Да, при срабатывании АБС очень сложно рассчитать длину тормозного пути, но лучше в полном неведении остановиться неизвестно за сколько метров до фонарного столба, чем «поцеловать» его, точно зная, сколько автомобиль протянет во время торможения. Два противоборствующих лагеря решили сойтись на том, что ABS придется как нельзя кстати неопытным водителям, а «шумахеры» всегда смогут переиграть систему. Но мы ведь говорим с вами о революционной научной мысли, потому сегодня уже смело можно утверждать, что в схватке «ABS – опытный водитель» безоговорочную победу одержит, конечно же, электроника.
Современные многоканальные ABS позволяют избавиться даже от вибрации тормозной педали при включенной системе. Когда-то причиной дорожно-транспортных происшествий становилось резкое срабатывание ABS: педаль начинала вибрировать, а машина – стонать, потому неопытные автомобилисты пугались и отпускали тормоз. Сегодня же нужно быть крайне чувствительным, чтобы почувствовать, как срабатывает ABS, входящая в стандартную комплектацию почти всех автомобилей. При этом она служит основой для других более сложных электронных систем безопасности.
ASR – антипробуксовочная система
Главное назначение ASR – обеспечение устойчивости авто при резком старте или же при движении в гору по сколькой дороге. «Прокрутка» колес нивелируется благодаря перераспределению крутящего момента силовой установки на те колеса, который в данный момент имеют лучшее сцепление с дорожным полотном. Для ASR действуют определенные ограничения. К примеру, она работает исключительно на скоростях, не превышающих 40 км/ч.
Или вот, к примеру, активные драйверы. Им ASR вставляет палки в колеса при управляемом заносе, контролируя этот занос тягой. Но это не идет ни в какое сравнение с той пользой, которую приносит система: она блокирует дифференциал, притормаживает колесо, загруженное в повороте, и уравнивает скорость вращения колес, позволяя максимально эффективно использовать крутящий момент «сердечка» автомобиля.
Многие автопроизводители сегодня забывают о стрит-рейсерах и делают ASR неотключаемой. Но разве наших изобретательных водителей может что-то остановить? Они просто извлекают предохранитель и потакают своим амбициям гонщика. Однако тут есть и свое «но»: если вы уверены в том, что ASR помешает вам посадить на поводок скорость, мы напоминаем, что данную систему используют в болидах Формулы 1.
EBD – распределяем тормозное усилие
EBD (electronic brake distribution), или EBV – это активная система безопасности авто, отвечающая за распределение тормозного усилия между всеми колесами. Снова-таки, EBD всегда работает параллельно с основополагающей ABS.
Благодаря EBD мы получаем оптимальное сцепление колес с дорогой, значительно повышенную курсовую устойчивость авто при экстренном торможении, а также гарантию того, что контроль над автомобилем не будет потерян даже в критической ситуации. Кроме того, система учитывает такие факторы, как положение автомобиля относительно дороги и загрузка транспортного средства.
Brake assistant – безопасное торможение
Brake Assist (BAS, DBS, PA, PABS) представляет собой активную систему безопасности автомобиля, которая работает в одной упряжке с ABS и EBD. Она включается в момент экстренного торможения, когда водитель недостаточно сильно, но довольно резко нажимает на педаль тормоза. Brake Assist самостоятельно измеряет усилие и скорость нажатия на педаль и, если необходимо, немедленно повышает уровень давления в тормозной магистрали. Это дает возможность торможению быть максимально эффективным и значительно сократить тормозной путь.
Система умеет различать панические действия водителей или же те моменты, когда они довольно продолжительный отрезок времени давят на тормозную педаль. BAS не будет вступать в работу при резких торможениях, которые входят в разряд «прогнозируемых». Многие считают, что эта система является помощником в основном для представительниц слабого пола, ведь у милых дам иногда попросту не хватает сил для осуществления экстренного торможения. Потому в критической ситуации им на помощь приходит система Brake Assist, которая и «дожимает» тормоз до максимального замедления.
EDL: блокируем дифференциал
EDL (electronic differential lock), которую еще называют EDS, – это система, отвечающая за блокировку дифференциала. Этот электронный помощник дает возможность повысить общую безопасность автомобиля, улучшить его характеристики тяги при неблагоприятных условиях, облегчить момент трогания, обеспечивает интенсивный разгон, а также движение на подъем.
Система блокировки дифференциала определяет угловую скорость каждого из ведущих колес и сопоставляет полученные результаты. Если угловые скорости не совпадают, например, при пробуксовке одного из колес, EDL подтормаживает буксующее колесо до тех пор, пока скорость его вращения не сравняется со скоростью другого ведущего. Если разность частот вращения достигает отметки в 110 оборотов в минуту, система включается автоматически и действует без каких-либо ограничений на скоростях до 80 км/ч.
HDC: контролируем тягу во время спуска
HDC (hill descent control), а также DAC и DDS – электронная система контроля тяги для спуска со скольких и крутых уклонов. Функционирование системы осуществляется через подтормаживание колес и «удушение» силового агрегата, однако при этом действует фиксированное ограничение скорости в пределах 7 км/ч (при заднем ходе скорость не превышает 6,5 км/ч). Это пассивная система, которая как включается, так и выключается самим водителем. Регулируемая скорость при спуске в полной мере зависит от первоначальной скорости автомобиля, а также от включенной передачи.
Система, контролирующая скорость, позволяет отвлечься от тормозной педали и сосредоточиться исключительно на управлении. Этой системой комплектуются все полноприводные транспортные средства. HDC, в автоматическом режиме включающая стоп-сигналы, отключается сразу после того, как скорость автомобиля переваливает за отметку 60 км/ч.
HHC – облегченный подъем
В отличие от системы HDC, помогающей водителям спускаться с крутых склонов, HHC (hill hold control) предотвращает откат машины при движении в гору. Альтернативными названиями данной системы безопасности являются USS и HAC.
В тот момент, когда водитель перестает взаимодействовать с педалью тормоза, HDC продолжает удерживать высокий уровень давления в тормозной системе. Лишь в тот момент, когда автомобилист достаточно сильно нажмет педаль газа, давление снижается, и автомобиль начинает движение с места.
ACC: в круиз на автомобиле
ACC (active cruise control) является адаптивным круиз-контролем, используемым для поддержания заданного скоростного режима автомобиля и контроля безопасной дистанции. PBA (predictive brake assist) является прогнозирующей системой торможения, которая работает совместно с адаптивным круиз-контролем.
Если расстояние до впереди идущего авто сокращается, система начинает притормаживать до тех пор, пока дистанция не восстановится до заданного уровня. Если же впереди идущий автомобиль начинает отдаляться, ACC начинает прибавлять скорость.
PDC – парковка под контролем
PDC (parking distance control), в простонародье Parktronik – система, использующая ультразвуковые сенсоры для определения расстояния до препятствия и позволяющая контролировать дистанцию при парковке.
О том, насколько велико расстояние до ближайшего препятствия, водителя информируют специальные сигналы, частота которых изменяется при сокращении дистанции – чем ближе автомобиль к опасному участку, тем короче паузы между отдельными сигналами. После того, как до препятствия остается 20 см, сигнал становится непрерывным.
ESP – гарантия курсовой устойчивости
У системы ESP (electronic stability program), наверное, больше всего альтернативных названий, в которых и черт шейку бедра сломит: ESC, VDC, DSTC, VSC, DSC, VSA, ATTS или Stabilitrac. Данная активная система безопасности отвечает за курсовую устойчивость автомобиля и работает вместе с ABS и EBD.
В тот момент, когда возникает опасность заноса, на сцену выходит ESP. Проанализировав скорость вращения колес, давление в тормозной магистрали, положение руля, угловую скорость и поперечное ускорение, ESP за каких-то 20 миллисекунд вычисляет, какие колеса необходимо притормозить и насколько нужно снизить обороты двигателя для того, дабы стабилизировать авто.
Электронные системы безопасности вовсе не превращают наши автомобили в высокоинтеллектуальных роботов, которые смогут проделать всю работу за водителя. Краеугольным камнем в этом случае пока остается водитель, который должен уметь трезво оценивать дорожную ситуацию, свои возможности и возможности своего автомобиля. А, как известно, опасней иллюзии, чем иллюзия собственной неуязвимости, не существует.
EDS и XDS как составляющие системы ESC
Электронная блокировка дифференциала EDS.
Электронная блокировка дифференциала EDS выполняет функции, схожие с функциями механической блокировки дифференциала, и срабатывает при разгоне автомобиля на покрытии с различными характеристиками сцепления для ведущих колёс. Система EDS использует гидравлический блок системы ESC. Она самостоятельно увеличивает давление в тормозной системе (без нажатия педали тормоза). Когда система определяет, что одно из ведущих колёс проскальзывает, система EDS с помощью целенаправленного подтормаживания замедляет вращение колеса таким образом, что второе колесо оси может передавать усилие привода на дорожное полотно через дифференциал.
Поскольку дифференциал всегда передаёт на оба колеса одинаковый крутящий момент, одновременно увеличится и крутящий момент на противоположном колесе. Такое увеличение крутящего момента за счёт подтормаживания колеса с большим проскальзыванием происходит до тех пор, пока оба ведущих колеса не будут вращаться с примерно одинаковой скоростью.
Распознавание необходимости блокировки дифференциала, расчёт параметров блокировки и формирование управляющих команд для соответствующих электромагнитных клапанов и насоса обратной подачи осуществляется дополнительным программным обеспечением в блоке управления ESC. Других изменений в компонентах системы ESC для реализации электронной блокировки дифференциала (EDS) не требуется.
Электронная блокировка дифференциала Extended EDS (XDS)
Функция XDS представляет собой модификацию функции EDS для движения с высокой скоростью. При спортивном стиле вождения автомобиль при быстром прохождении поворотов под действием центробежной силы склонен к смещению наружу поворота. Сцепление с дорожным полотном у ведущих колёс, движущихся по внутреннему радиусу поворота, уменьшается. В предельных ситуациях ведущее колесо, движущееся по внутреннему радиусу поворота, может утратить контакт с дорожным полотном и проворачиваться. В этом случае и колесо ведущей оси, движущееся по внешнему радиусу поворота, неспособно передать усилие привода через дифференциал на дорожное полотно, и автомобиль испытывает недостаточную поворачиваемость при движении в повороте (в случае привода на переднюю ось). Функция XDS вмешивается в движение автомобиля, проворачивающееся колесо целенаправленно подтормаживается для того, чтобы второе колесо ведущей оси могло передавать момент привода через дифференциал на дорожное полотно. Автомобиль при движении в повороте остаётся полностью управляемым.
Эта функция действует только в том случае, если ускорение происходит при прохождении поворота и ещё доступен дополнительный крутящий момент.
Особенности работы системы с XDS/без XDS в повороте:
С XDS
● Улучшение реализации крутящего момента /создания тяги;
● повышение поворачиваемости;
● повышенная «точность» благодаря возможности поворота рулевого колеса на меньший угол;
● уменьшение тенденции к недостаточной поворачиваемости;
● возможна более высокая скорость на выходе из поворота.
Без XDS
● Моменты привода, передаваемые на колёса, увеличить невозможно;
● вмешательство ASR/EDS по ограничению крутящего момента двигателя.
Практическая реализация дополнительных функций системы ESC в автомобиле Skoda Rapid с 2016 модельного года.
В автомобилях Skoda Rapid используется система ESC/ABS производства фирмы TRW (Electronic Brake Control — EBC 460).
Реализована она на основе блока электроники тормозной системы (J104)
Part No SW: 6R0 614 517 BQ, 6R0 614 517 CA или 6R0 614 517 CG.
Согласно официальной информации с сайта чешского автопроизводителя, на автомобилях Skoda Rapid, выпускающихся для внутреннего рынка Чехии, установлена система ESC включая:
ABS, MSR, ASR, EDS, HBA, MKB, HHC.
Для сравнения, на автомобилях Skoda Rapid, выпускающихся для рынка Германии, установлена система ESC включая:
ABS, MSR, ASR, EDS, HBA, MKB, EBV, HHC.
Если сравнивать функционал системы EBC 460 с системой MK100, устанавливаемой на автомобили классом выше, то получается, что система ESC Рапида лишена таких функций, как DSR, XDS, ESBS.
И не пытайтесь найти и включить XDS в своем Рапиде. Эта функция в блоке EBC 460 не предусмотрена, по крайней мере в нынешней прошивке.
Из того, что не указано выше, блок EBC 460 позволяет дополнительно реализовать: BSW, TPM и TSA. При этом система контроля давления в шинах не является функцией системы ESC, а реализована как самостоятельное ПО, использующее для своей работы данные с датчиков ABS и систем управления автомобилем.
Теперь что касается значения в кодировке байта 17 блока электроники тормозной системы EBC 460. Внесу некоторую ясность. От значения в байте 17 зависит порог срабатывания системы EDS. Это значение кодируется в битах 0-3 и устанавливается в соответствии с максимальным крутящим моментом, который развивает тот или иной двигатель в данной комплектации. На работу других систем и функций значение байта 17 напрямую не влияет.
Заводские значения в блоках 6R0 614 517 BQ, 6R0 614 517 CA или 6R0 614 517 CG для различных двигателей примерно следующие:
01 – 1.6MPI/66 kW/90 л.с./155 nm
02 – 1.6MPI/81 kW/110 л.с./155 nm с МКПП
03 – 1.6MPI/81 kW/110 л.с./155 nm с АКПП
04 – 1.0TSI/70 kW/95 л.с./160 nm и 1.2TSI/66 kW/90 л.с./160 nm
05 – 1.2TSI/81 kW/110 л.с./175 nm и 1.0TSI/81 kW/110 л.с./200 nm
06 – 1.4TSI/92 kW/125 л.с./200 nm c DSG
07 – 1.4TDI/66 kW/90 л.с./230 nm с МКПП
08 – 1.4TDI/66 kW/90 л.с./230 nm с DSG
09 – 1.6TDI/85 kW/115 л.с./250 nm
В заключение, для тех кто не знает, привожу расшифровку аббревиатур используемых функций:
Что такое ABS, BAS, ESP, EBD, IVD и т.д?
Что такое ABS, BAS, ESP, EBD, IVD и т.д?
Первые разработки ABS относятся к тридцатым годам прошлого века, но серийное оборудование машин началось только в середине семидесятых.
Идея работы ABS достаточно проста. Компьютер анализирует сигналы датчиков вращения колес и приводит в действие тормозные механизмы. как бы имитируя действия опытного водителя при прерывистом торможении, не давая заблокироваться колесам. С момента появления ABS между специалистами и любителями шли споры о пользе системы.
Самые полезные ее качества — сокращение тормозного пути и сохранение контроля над автомобилем во время экстренного торможения. Недостаток — сложно рассчитать тормозной путь. Аргумент, что и говорить, весомый. Однако лучше в неведении остановиться за несколько метров до препятствия, чем с точно рассчитанным тормозным путем в него уткнуться. До поры сошлись на мнении о том, что для новичка система будет полезна, а вот опытный водитель может и «переиграть» ABS. Но развитие электроники привело к тому, что в схватке «опытный водитель — антиблокировочная система» убедительную победу одержала последняя.
Современные многоканальные ABS вчистую переигрывают даже матерого профессионала. Удалось избавиться даже от такой малоприятной вещи, как вибрация педали тормоза при работе системы. Бывали случаи, когда авария происходила из-за слишком резкого ее срабатывания. Когда педаль тормоза начинала вибрировать, а автомобиль — издавать странные звуки, неопытные водители пугались и отпускали педаль… Поэтому в самых современных тормозных системах водитель почти не чувствует срабатывания ABS.
Теперь антиблокировочная система тормозов входит в стандартную комплектацию практически всех автомобилей, причем зачастую на нее опираются более сложные электронные системы безопасности.
ASR (TRC (трэкшн-контроль), STC, TRACS, ASC+T)
Дальнейшее развитие ABS привело к появлению на современных автомобилях системы электронного распределения тормозных усилий. Эти системы всегда работают в паре, поэтому чаще всего в каталогах можно увидеть аббревиатуру ABS+EBD.
Идея EBD выросла из того факта, что при резком торможении на неоднородном покрытии автомобиль начинает разворачивать. Это происходит оттого, что степень сцепления колес с дорогой разная, а тормозное усилие, передаваемое на колеса, одинаковое. Система EBD, используя датчики ABS, анализирует положение каждого колеса при торможении и строго индивидуально дозирует тормозное усилие на нем. При этом учитываются загрузка автомобиля и его положение относительно дорожного полотна.
Особенно заметна польза EBD при торможении в повороте. Думаю, многие из водителей не раз демонстрировали «высокий» уровень речевой культуры и подсознательное знание ненормативной лексики, когда в закрытом повороте перед ними оказывался автомобиль очередного «умника», вздумавшего отдохнуть на обочине. Именно EBD позволяет в такой ситуации тормозить, не теряя контроля над автомобилем. Без этой системы торможение в лучшем случае закончится сносом с траектории. Уверен, что по поводу полезности EBD споров не возникнет.
Brake assistant (brake assist, BAS)
Еще один помощник, появившийся в результате «борьбы» за безопасность, называется brake assistant. Его предназначение — максимально возможное сокращение тормозного пути автомобиля при экстренном торможении. Как система этого добивается? Специальный датчик анализирует перемещение педали тормоза и силу давления на нее в момент торможения. «Придя к мнению», что водитель пытается экстренно затормозить, или, другими словами, в панике ударил по педали тормоза, brake assistant за несколько миллисекунд увеличивает давление в тормозной магистрали. Время торможения при этом значительно сокращается, а это — выигранные метры тормозного пути.
Стоит лишь добавить, что система распознает действительно панические действия водителя, или если он долгое время давит на педаль тормоза. Даже при достаточно резких, но «прогнозируемых» торможениях BAS в работу не вступает. В первую очередь эта система адресована слабому полу. Зачастую у женщин просто не хватает сил для экстренного торможения, и в нужную секунду руку помощи им подает BAS, «дожимая» педаль для максимального замедления.
ESP (VDC, VSC, DSTC, DSC, ATTS, VSA, Stabilitrac)
Помните нашумевшую на весь мир историю с переворачиванием Mercedes-Benz A-класса? Если нет, то напомню. В 1997 году во время ездовой презентации автомобиль при прохождении маневра «переставка» перевернулся. После потока критики, обрушившейся на концерн, мерседесовское руководство во всеуслышанье объявило о том, что на все машины А-класса будет бесплатно установлена фирменная система динамической стабилизации. Именно применение электроники позволило окончательно решить проблемы с управляемостью. До этого случая ESP по заказу устанавливалась на автомобили S-класса еще в 1995 году.
ESP на сегодняшний день является высшей ступенью эволюции электронных систем активной безопасности, объединив в себе лучшие решения из перечисленных выше.
Принцип работы ESP основан на том, чтобы бороться со сносом и заносом автомобиля не только рулем и «газом», но и торможением одного или нескольких колес. Если машину сносит передней осью, система притормаживает внутреннее по отношению к повороту заднее колесо, придавая автомобилю избыточную поворачиваемость. Когда возникает угроза заноса, притормаживается внешнее переднее колесо. При сносе всех четырех колес ESP вычисляет, какое из них и в какой момент притормозить. Вместе с торможением система «сбрасывает» и обороты двигателя. Таким образом, используя исполнительные механизмы ABS и ASR, система способна притормаживать каждое колесо в отдельности.
Но для того, чтобы выполнить такую сложную работу, ESP недостаточно только датчиков ABS. Поэтому в автомобиле установлены дополнительные датчики. Один сообщает системе о том, в какую сторону и с какой скоростью вращается рулевое колесо. Еще два «жалуются» на угол поворота машины и уровень боковых ускорений. Показания этой компании датчиков позволяют моментально вычислить, что происходит с автомобилем, и привести в действие исполнительные механизмы.
Естественно, что и тут не обошлось без недостатков, если их можно назвать таковыми. Можно, например, пожаловаться на то, что система будет мешать опытному водителю, который просчитывает каждое свое движение на несколько шагов вперед. Но ESP не предсказывает будущее, а исправляет совершенные ошибки. Поэтому она не даст пройти поворот в управляемом заносе, вмешавшись в самый неподходящий момент. Но во всех остальных случаях ESP окажет действительно неоценимую помощь не только начинающему водителю.
В конце еще раз хочу обратить ваше внимание на то, что жалуются на работу перечисленных систем лишь активные драйверы. Но вспомните предназначение электронных помощников — активная БЕЗОПАСНОСТЬ, а не активный драйв. И тогда все сразу становится на свои места. И последнее, не раз уже сказанное: законы физики никакая электроника преодолеть не в состоянии.
IVD — собственная аббревиатура Форд, надстройка над ESP.
