Автомагнитолы с hdmi входом: их преимущества и обзор моделей

Автомагнитолы с hdmi входом

Автомагнитолы с hdmi входом являются сегодня востребованными устройствами и ничего удивительного в этом нет. Дело в том, что некоторые из современных мобильных носителей, например, смартфоны, позволяют передавать видео файлы напрямую через разъем USB.
Осуществляется соединение смартфона посредством специального кабеля hdmi. Если на автомагнитоле имеется место для подключения такого кабеля, то можно будет смотреть видео на экране ГУ или слушать музыку, переданные из памяти смартфона.
Автомагнитолы с входом hdmi работают по технологии Мирролинк и некоторые из них будут представлены в этой публикации.

Технология Мирролинк

Пионер, Сони, Кенвуд(см.Автомагнитолы Кенвуд 2 дин и их подробный обзор), JVC – все именитые бренды, производящие автомобильные магнитолы постоянно следят за новостями в мире технологий. Как только выходит что-либо новое, оно сразу же применяется в производстве. Так случилось и с технологией проводной передачи видео Mirrolink. Ниже приведем ее преимущества, узнаем основные отличия Мирролинк и особенности.
Мобильные устройства наподобие смартфонов, дали возможность пользователям всего мира получать доступ к огромному количеству полезных приложений с любой точки, где есть выход в интернет. В любое время можно соединить мобильный носитель с большим экраном и нет никаких ограничений или чего-либо еще.
Однако, как только пользователю приходится сесть в машину и отправиться в дальнее путешествие, возможности эти исчезают.

Примечание. Существует такое понятие, как ограничение для использования определенных приложений в автомобильных системах IVI. Кроме того, видео контакт носителей с автомагнитолой бывает невозможен в виду небольшого экрана смартфона, подключенного к системе.

В течение нескольких лет пользователи смартфонов использовали для подключения технологию удаленного терминала (VNC) и удаленный рабочий стол Виндовс, позволяющий подключаться к компьютерам и исправлять или устранять различные неполадки. С недавнего времени такой терминальный клиент позволяет видеть и контролировать функции удаленного приложения.

Примечание. В автомобилях все происходит наоборот: сервером становится смартфон, а клиентом автомобильная развлекательная система. Подключение посредством Блютуз или USB выступает в качестве основного протокола между мобильным устройством (в данном случае, смартфоном) и ГУ автомобиля. Только вот Блютуз или устройство USB-связи класса CDC осуществляет подключение на низком уровне связи.

Тут на сцену выходит технология Мирролинк, разработанная специально для непрерывной связи смартфона и автомагнитола на самом высоком уровне. Удивительно, что технология эта очень проста с точки зрения потребителя.
Достаточно лишь подключить носитель с помощью USB-кабеля к разъему hdmi автомагнитолы и пользоваться всеми приложениями телефона в своем автомобиле.
Ниже приводится разница между технологией VNC и Мирролинк. Тем самым, можно разглядеть еще одно преимущество использования последней технологии.
Итак:

Пример действия технологии Мирролинк через Пионер AVH-X8500BT

С входом hdmi автомагнитола

Меню автомагнитолы с видеовыходом

Примечание. Интересно, что у автомагнитол данного типа без подключения смартфона, очень мало функций. На борту только экран с тач-скрином, встроенный аналоговый радио тюнер, возможность подключения камеры и навигация с GPS антенной. Прослушивание музыки осуществляется через USB-разъем, а привода для дисков нет. Пользователю таких ГУ остается только лишь слушать радио, музыку или пользоваться полноценным контентом с подключенного смартфона.

Недостатки функционала AppRadio

Кроме преимуществ, которые дает функционал AppRadio, есть еще и недостатки.
Приводим их ниже:

Обзор популярной автомагнитолы Сони XAV-712BT с входом hdmi

Цена этой автомагнитолы колеблется в пределах 18-20 тысяч российских рублей. Сам аппарат внешне смотрится вполне презентабельно, если не сказать изящно. Ну, как говорится, Sony есть Sony.

Автомагнитола с hdmi входом

Особенности

Примечание. Эти самые разъемы имеют ферритовые фильтры на конце. Они хотя и не очень удобны в прокладке, зато дают возможность получить нормальное соединение. Таким образом,не надо будет уже тратиться на дополнительные кабели.

Примечание. Особенно явно заметен такой расклад при перелистывании списка музыкальных треков.

Автомагнитола с видеовыходом

Преимущества и минусы

В конце приводим таблицу, где приведены достоинства и недостатки этого аппарата.

Дизайн стильный	Несколько сырое программное обеспечение
Есть hdmi вход	USB шнуры вмонтированы в аппарат
USB-разъемов два и один с зарядом тока до 1,5 А	Недостаточная информация в инструкции автомагнитолой
Экран очень хорош
Сенсорное управления не имеет никаких нареканий

Аппарат, как и было описано выше, устанавливается легко своими руками. Только в процессе монтажа будет полезно изучить схемы, фото – материалы, посмотреть видео обзор.

Источник

Виды HDMI интерфейсов: чем отличаются и какой нужен вам

Содержание

Интерфейс HDMI появился в 2003 году как совместная разработка Hitachi, Philips, Sony, Technicolor, TOSHIBA и других видеокомпаний. На тот момент он казался почти идеальным интерфейсом на замену аналоговых видов подключения. Спустя 18 лет и 13 версий, начиная с HDMI 1.0, появилась путаница. Обычному пользователю сложно разобраться, какой конкретно кабель ему нужен. Давайте подробно разберем основные особенности HDMI.

Какой сигнал передается и где применяется

HDMI (High Definition Multimedia Interface) разработан как стандарт для передачи видео высокого разрешения. Помимо этого, по кабелю одновременно передается цифровой аудиосигнал. Он широко применяется в телевизорах, компьютерах и ноутбуках, игровых приставках, мониторах, саундбарах и многих других устройствах мультимедиа. В некоторых девайсах, таких как ТВ, есть даже 2–3 разъема HDMI: это позволяет одновременно подключить, к примеру, PlayStation, медиаплеер и что-то еще. Длина самого кабеля для подключения обычно достигает 10 метров, чего вполне достаточно для дома.

Из-за большой пропускной способности интерфейса (об этом ниже) увеличение длины до 20-30 метров возможно лишь с применением так называемых повторителей сигнала.

Для передачи данных на большие расстояния используются активные волоконно-оптические кабели. Они длиной до 100 метров и подойдут для больших коттеджей, офисных и торговых помещений. Недостаток только один — очень высокая цена в сравнении с обычным кабелем.

Версии HDMI и их отличия

Актуальных версий HDMI на момент написания статьи три. Для наглядности мы свели их в таблицу. Более подробные данные, в том числе и для устаревших версий, можете посмотреть в специализированном материале.

Версия HDMI

Макс. скорость передачи данных

Максимальное доступное разрешение

Поддержка HDR

1080p при 144 Гц
1440р при 75 Гц
4K при 30 Гц

1080p при 240 Гц
1440р при 144 Гц
4K при 60 Гц

2.142,6 Гбит/с1440р при 240 Гц
4K при 144 Гц (240 Гц с DTS*)
8K при 30 Гц (120 Гц с DTS*)

* данные передаются со сжатием по технологии Display Stream Compression 1.2

Стоит учесть, что фактическая пропускная способность конкретного кабеля обычно выше, чем заявлено в таблице. Например, дома у автора статьи проложен 10-метровый HDMI версии 1.4 от компьютера к телевизору, тем не менее, он способен выдавать 60 Гц при разрешении 3840×2160, если выставить в драйверах видеокарты упрощенную цифровую субдискретизацию YCbCr 4:2:0.

Однако, чтобы иметь поддержку всех фишек ТВ с разрешением 4K, в том числе расширенного динамического диапазона HDR и полноценного цветового охвата FullRGB 4:4:4, нужен кабель версии 2.0.

Если вам нужно подключить суперсовременное оборудование, например консоль Xbox Series или PlayStation 5, не обойтись без кабеля версии 2.1. Только он может выводить 120 Гц при 4K, а также поддерживает опции вроде VRR и eARC.

Виды разъемов и распиновка

Существуют четыре вида слотов HDMI. Тип А является самым распространенным и используется в ТВ, ноутбуках, приставках, видеокартах и других устройствах. Типы С и D применяются в планшетах или видеокамерах. Тип Е предназначен для автомобиля.

Структурно, сам кабель состоит из 19 жил: четыре идут отдельно, остальные собраны в пять групп по три провода. Оболочка обычно выполнена из поливинилхлорида или нейлона, а в дорогих моделях добавляют ферритовые кольца, которые устраняют помехи.

Коннектор Type A состоит, соответственно, из 19 контактов. Первые девять передают сигнал, с 10 по 12 — такт, с 13 по 16 — служебные, 17 и 18 — это заземление и питание 5В, а последний является детектором подключения.

Какие бывают функции у HDMI

За годы развития High Definition Multimedia Interface обзавелся множеством дополнительных примочек.

HDMI CEC (Consumer Electronics Control) позволяет управлять несколькими устройствами. Если к телевизору подключен внешний тюнер или приставка, можно настроить их и переключать каналы с одного пульта. Многие производители используют разные названия для этой функции: Anynet+ (Samsung), BRAVIA Sync (Sony), Simplink (LG), EasyLink (Philips).

HDMI ARC (Audio Return Channel) используется в саундбарах и колонках. Если подключить аудиоустройство к порту телевизора с соответствующей маркировкой, то оно автоматически синхронизируется с ним: включается и выключается одновременно с ТВ, громкостью также можно управлять с одного пульта.

eARC может передавать звук формата 7.1 без сжатия (против 5.1 со сжатием у обычного ARC), а также сигнал с высокой дискретизацией для технологий Dolby Atmos и DTS:X. Есть только в HDMI 2.1.

VRR — переменная частота обновления, также доступна только в последней версии стандарта. Эта функция — аналог технологий Freesync и G-Sync для мониторов, то есть она позволяет телевизору регулировать частоту обновления в реальном времени, а не использовать фиксированные 60 или 120 Гц. Правда, ее поддерживает лишь ограниченное число моделей ТВ. Будет полезна для динамичных игр: VRR доступна как для текущего, так и нового поколения Xbox. У Sony же переменная частота есть только в PlayStation 5.

Отличие от DisplayPort

HDMI и DisplayPort выполняют одну и ту же задачу — передают картинку и звук на устройство. Разница между ними в том, что HDMI применяется для широкого спектра мультимедиа-устройств, а DP используют в основном для подключения мониторов.

Если сравнивать спецификации, то у DisplayPort 2.0 явное преимущество — скорость передачи данных до 80 Гбит/с (против 48 Гбит/с у HDMI 2.1). Тем не менее, даже версия 1.3 позволяет подключать геймерские мониторы с частотой обновления до 360 Гц при разрешении 1080p, а любой HDMI ограничен планкой 240 Гц. Также DP поддерживает обе технологии динамической частоты: G-Sync от NVIDIA и Freesync от AMD, у HDMI есть только поддержка последней.

Еще из плюсов DP — возможность последовательного подключения нескольких мониторов, что пригодится для рабочей станции.

Источник

HDMI кабели и стандарты

Все об интерфейсе HDMI. Разновидности, способы подключения, кабели и переходники, коммутационное оборудование. Практические советы.

Все об интерфейсе HDMI

Интерфейс HDMI (High Definition Multimedia Interface) появился в конце 2002 года как современная альтернатива старому доброму SCART. Подобно предшественнику, HDMI предназначен для передачи видео- (стандартного или высокого разрешения) и аудиосигналов по общему кабелю с удобными для подключения разъемами. Только, в отличие от предшественника, в новом интерфейсе все сигналы транслируются в цифровом виде. Форматы видеоданных не отличаются от таковых в распространенном протоколе DVI. Это может быть цифровой компонентный (Y/Pb/Pr) или цифровой RGB-поток. Максимальная цветовая палитра в режиме Deep Color имеет разрядность 48 бит (до 12 бит на каждый цветовой канал RGB), стандартная — 24 бит. Передаваемые вместе с видеопотоком звуковые дорожки могут быть двухканальными (стерео) или многоканальными (до 7.1), любых форматов, включая SACD и DVD-Audio. Помимо прочего, по HDMI может осуществляться управление различными устройствами при помощи протокола CEC (Consumer Electronic Control). Максимальная пропускная способность интерфейса HDMI составляет 10,2 Гбит/с. Все, о чем написано выше, характерно для HDMI последней версии — 1.3, спецификации которой были утверждены летом 2006 года. Характеристики версии 1.0 были заметно скромнее…

HDMI v1.0 (2002 год).
Интерфейс HDMI первой версии с пропускной способности 4,9 Гбит/с позволял передавать цифровой видеопоток с разрешением до 1080p с 24-битным цветовым пространством, а также 8-канальный звук с параметрами вплоть до 192кГц/24-бит на канал (Dolby Digital, DTS, PCM)

HDMI v1.1 (2004 год).
Появилась технология защиты, необходимая для корректного воспроизведения DVD-Audio.

HDMI v1.2 (2005 год).
Добавлена поддержка однобитового аудиопотока DSD (SACD) и цветовое пространство RGB в дополнение к компонентному Y/Pb/Pr.

HDMI v1.2a (2005 год).
Реализована полная поддержка наборов команд для протокола дистанционного управления CEC (Consumer Electronic Control).

HDMI v1.3 (2006 год)
Увеличена пропускная способность с 4,9 Гбит/с до 10,2 Гбит/с за счет изменения частоты синхронизации. Добавлена поддержка расширенной цветовой палитры Deep Color (до 12 бит на каждый канал RGB или до 48 бит в сумме). Появилась автоматическая синхронизация видео- и аудиосигнала. Добавлена поддержка новых форматов цифрового звука Dolby TrueHD и DTS-HD.

Как вы уже знаете, по одному кабелю HDMI одновременно передается и видео-, и аудиопотоки. Последние могут быть стереофоническими или многоканальными. Сегодня многие кинотеатральные ресиверы оснащены входами HDMI, выполняя для различных источников с HDMI-выходом не только функцию коммутатора (свитчера), но и декодера цифрового звука. Источник (проигрыватель) подключается к AV-ресиверу всего одним кабелем HDMI, ресивер получает этот сигнал (видео + звук) и перенаправляет его на устройство отображения (ТВ или проектор). Параллельно с этим AV-ресивер может вычленить аудиодорожку и самостоятельно декодировать ее. Впрочем, до сих пор можно встретить модели, которые могут принимать и передавать HDMI-информацию через себя лишь «сквозняком».

Воспроизвести с HDMI-входа объемный звук Dolby Digital или DTS в наши дни может любой ресивер, поддерживающий данную функцию. Что же касается новейших звуковых форматов, таких как Dolby Digital Plus, Dolby TrueHD и DTS-HD, то для их воспроизведения и источник, и AV-ресивер должны быть оснащены интерфейсом HDMI версии 1.3, а ресивер вдобавок — соответствующими аудиодекодерами. По состоянию на февраль 2008 года на российском рынке было представлено по меньшей мере полтора десятка таких AV-ресиверов производства Yamaha, Denon, Pioneer, Onkyo, Marantz, Sony, NAD и других компаний.

Источники с HDMI-выходом

Для начала хотелось бы вкратце остановиться на источниках сигнала с выходом HDMI, ради наиболее эффективного использования которых и затевалась данная статья. Представленные сейчас на рынке устройства можно условно разбить на следующие группы:

1. Проигрыватели Blu-Ray и HD DVD.

2. Универсальные HD-проигрыватели. Чаще всего они «не знакомы» с дисками Blu-Ray или HD DVD, однако в состоянии воспроизводить любой HD-материал по локальной сети, в том числе с других компьютеров и серверов, а также с локальных USB-накопителей. Но чаще — со встроенного DVD-привода (в этом случае поддерживаются и фабричные DVD-Video и DVD-«болванки» с HD-файлами). или жесткого диска. Причем, контент этот по качеству изображения и разрешению видеопотока вполне может быть сопоставим с Blu-ray и HD DVD.

3. Демонстрационное HD-оборудование для торговых сетей, шоу-румов, рекламных и концертных площадок, выставок и пр.

4. Обычные DVD-проигрыватели со встроенным скейлером. При масштабировании DVD до разрешения 1080 четкость видеоряда практически не улучшается*, однако встроенный в плеер скейлер зачастую выполняет это масштабирование аккуратнее, чем электроника проектора или плоскопанельного ТВ, особенно недорогого.

* Утверждение рекламщиков, что при выводе DVD-сигнала через HDMI в формате 1080 «картинка» превращается в HD-Video, является чистой воды «уткой». Да, благодаря эффективным алгоритмам цифровой обработки на экране становится чуть меньше артефактов компрессии, иногда улучшается проработка градиентных полей, но в целом от исходного сигнала DVD-Video такой суррогатный High Definition практически не отличается. По крайней мере, сравнивать его с настоящим High Definition (Blu-ray / HD DVD), мягко говоря, не корректно.

Все об интерфейсе HDMI

Качество кабеля HDMI, с точки зрения передачи сигнала, напрямую связано с двумя параметрами: толщиной (не кабеля в целом, а непосредственно проводников внутри него), а также материалом этих самых проводников.

Как известно, сопротивление провода тем ниже, чем больше его толщина. Наиболее четко маркировки толщины приняты в США — в единицах AWG, American Wire Gauge (дословно — американский стандарт толщины кабеля). Чем меньше это значение, тем больше сечение/площадь, и тем лучше характеристики. Самый толстый кабель HDMI из всех, которые нам встречались — 22 AWG, самый тонкий — 30 AWG. Разумный минимум для дома — 28 AWG, но при длине не более трех метров. Надо длиннее? Тогда нацеливайтесь на 24 AWG и толще. Подобный кабель (при условии, что он качественный сам по себе) может использоваться для корректной передачи цифрового видеосигнала на расстояние до 10 метров.

В чем выражается «несостоятельность» тонкого провода? На изображении появляется так называемый снег (белая рябь). Также может снижаться яркость. Оградиться от помех поможет ферритовое кольцо и металлизированная оплетка, но проблемы подбора кабеля с правильной толщиной проводников, исходя из необходимой длины, эти средства не снимают.

Важно помнить, что максимальное разрешение видеопотока напрямую увязано с длиной и толщиной кабеля HDMI. Например, потенциала провода 28 AWG будет вполне достаточно для передачи цифрового сигнала стандартного разрешения (условно, DVD-Video) на расстояние до 10 метров. Однако поток 1080p на то же расстояние и по тому же проводу без потерь провести не удастся. В таких ситуациях советуем использовать кабель HDMI 24 AWG. Если же речь идет о «трассе» 15 метров и более, да еще для сигнала 1080p, то потребуется специализированное усилительное устройство — одно или несколько. О этом — чуть ниже.

Говоря о коммутационном HDMI-оборудовании, мы подразумеваем не бытовую электронику, а специализированные устройства для организации схем доставки сигнала нужной конфигурации. Как правило, это небольшие «коробочки» — всевозможные сплиттеры, повторители, сумматоры, коммутаторы. Наибольшее доверие покупателей в данном направлении завоевали такие бренды, как Kramer, Key Digital, Gefen и Dune.

Переходники — это простейшие из упоминаемых в этой статье коммутационные элементы. Такого рода соединители не имеют внутри себя никакой электронной «начинки» и служат всего лишь для передачи сигнала между аппаратами совместимыми, но обладающими входами разного типа. Наиболее часто используются переходники HDMI-DVI, чуть реже Y/Pb/Pr-DVI. Все они выпускаются как в виде кабелей с соответствующими разъемами на концах, так и в виде компактных насадок. Напомним, что при использовании переходника с HDMI на DVI пропадает возможность передавать вместе в видеосигналом сопутствующий аудиопоток. В этом случае стоит позаботиться о выводе аудио отдельным кабелем.

Использование простейших переходников актуально при необходимости подключения источника с аналоговым RGB- или компонентным (Y/Pb/Pr) выходом к приемнику (чаще — компьютерному монитору, реже — проектору или ТВ) с DVI-I входом, который может принимать как цифровой, так и аналоговый видеосигнал.

Существуют также переходники HDMI-HDMI. Для чего? Как известно, серийно выпускаемые HDMI-кабели имеют определенный набор фиксированных длин и не могут быть перепаяны в домашних условиях. Для получения трассы любой нестандартной длины приходится составлять ее из нескольких готовых проводов, объединяя их с помощью таких вот связующих переходников. Но помните, что в них нет усиливающих сигнал элементов, поэтому достичь больших длин простым наращиванием кабеля нельзя. Также не следует забывать и об известном любому профессиональному инсталлятору принципу: качество сигнала тем выше, чем меньше соединений используется для его передачи.

Данный тип устройств позволяет преобразовывать поток одного формата в другой. Основная задача конвертора — обеспечить совместимость оборудования, если напрямую друг к другу аппараты подключить не удается. Как правило, это небольшие устройства с соответствующими электронными схемами и питанием от электросети. Не путайте конвертор с простейшим механическим переходником, чьи «способности» сводятся к передаче сигнала с контактов разъема одного типа на контакты разъема другого типа. Так вот. Например, конвертор HDMI-DVI открывает возможность совместного использования новейших видеоисточников (Blu-ray, HD DVD) c мониторами/телевизорами прошлого поколения — имеющими цифровой вход (обычно DVI), но не поддерживающими технологию защиты HDCP. Установив конвертор «в разрыв» между источником и ТВ, можно получить на экране полноценное изображение высокого разрешения. Секрет прост: роль приемника идентификационного сигнала HDCP выполняет сам конвертор, отправляя на ТВ «очищенный» видеопоток, с которым тот уже прекрасно справляется. Кто-то скажет, что конверторы — лазейка для пиратов, желающих скопировать «по цифре» защищенный HD-контент. Формально — да. Но на практике… Производители контрафакта давно освоили более эффективные и быстрые способы копирования, нежели перезапись в реальном времени с источника на рекордер. Рядовым же пользователям конверторы могут оказать неоценимую услугу в стремлении использовать честно купленное оборудование и записи в полной мере. В частности, игровую консоль Sony PS3 (PlayStation 3) при помощи конвертора можно подключить к любому компьютерному монитору с входом DVI, сохранив качество видеоряда и его разрешение в первозданном виде. Пригодится конвертор и для цифрового ресивера НТВ+ HD. Как известно, этот терминал производства Thomson (по состоянию на февраль 2008) выдает видео высокого разрешения только по HDMI, c аналоговых выходов «картинка» получается самая обычная, стандартного разрешения. Но новейшими плоскопанельными дисплеями с входом HDMI с HDCP обзавелись далеко не все, а за комплект спутникового оборудования уже заплачены деньги. Что делать? Использовать конвертор HDMI-Component Video. В этом случае можно без проблем смотреть HD-трансляции НТВ+ на телевизоре, оснащенном только лишь компонентным входом (с поддержкой 1080, разумеется).

Усилители и повторители

Для решения проблемы затухания сигнала при передаче его на большие расстояния используется специальное электронное оборудование, известное как усилители (amplifiers) и повторители (они же репитеры, repeaters).
Оба типа устройств пропускают сквозь себя сигнал и усиливают его. Как правильно, такие устройства имеют один вход и один выход. Разница между повторителями и усилителями состоит в том, что первые предназначены для каскадной передачи (в длинной цепочке может быть использовано множество таких аппаратов) сигнала на очень большие расстояния. Вторые в каскадах обычно не используются, но при этом обеспечивают большее усиление, что актуально для разовой поддержки нужного уровня сигнала в рамках трассы.

Например, для передачи потока 1080p по HDMI-кабелю длиной 20 метров целесообразно использовать как раз усилитель, в то время как на большее расстояние (скажем, на 60—80 м) — несколько повторителей через равные расстояния. В обоих случаях область применения таких устройств весьма широка: от домашних инсталляций (дабы, к примеру, без потерь передать сигнал HDMI от установленной рядом с диваном аппаратуры до висящего под потолком проектора) до коммерческих информационных систем в бизнес-центрах и магазинах.

При установке усилителя крайне важно обращать внимание на последовательность подключения цепи. Обычно он ставится перед приемником (телевизором, проектором и т. д.), а не после источника (плеера, DVD-ресивера и пр.). Этот момент является для многих не очевидным и нередко приводит к «необъяснимым» нарушениям в функционировании видеотракта.

Что делать, если в вашем доме уже есть несколько источников высококачественного цифрового видеосигнала с выходом HDMI/DVI, а телевизор имеет всего один, в лучшем случае — два входа HDMI-входа? Для решения такой проблемы существуют устройства-переключатели, они же свитчеры (switcher), имеющие несколько входов (3, 4, 5 и более) и один выход. Как нетрудно догадаться, аппараты данного типа позволяют подключить к вашему ТВ или проектору больше устройств, чем допускает коммутационная панель телевизора (или проектора, не важно). Отображаться будет сигнал с одного из них на выбор.

Для обозначения конфигурации свитчера используется маркировка Nx1, где N — количество коммутируемых входов. Например, 3×1 подразумевает наличие 3 входов и одного выхода.

При покупке коммутатора необходимо убедиться, что он соответствует следующим требованиям: поддерживает протокол защиты данных HDCP (без этого вы не сможете смотреть HD-Video с лицензионных дисков) и функцию автоматического выбора активного входа. Крайне приветствуется наличие пульта дистанционного управления в дополнение к кнопкам на корпусе, а также поддержка HDMI v1.3.

P. S. Если вы собираетесь обзаводиться компонентным домашним кинотеатром, то в покупке отдельного HDMI-свитчера не будет нужды — им, скорее всего, будет оснащен AV-ресивер нового поколения.

Разветвители (сплиттеры, splitters)

Коммутаторы данного типа востребованы прежде всего в тех инсталляциях, где требуется передать HDMI-сигнал с одного источника одновременно на несколько устройств отображения. Прежде всего это демо-залы магазинов электроники (качественная демонстрация одного и того же изображения на всех экспонируемых ТВ), торговые центры (системы централизованного отображения справочной информации и рекламы), концертные площадки и клубы.

Требования к разветвителю формально те же, что и к переключателю. За исключением пульта — его у разветвителя не может быть в принципе, потому что такие устройства являются неуправляемыми: сигнал со входа направляется сразу на все выходы (их может быть 2—3 и более). Но есть и практические моменты, которые также стоит учитывать. Во-первых, убедитесь при покупке, что и информация HDCP подается на все выходы разветвителя, а не на один — бывает и такое… Во-вторых — моделей с HDMI v1.3 по состоянию на февраль 2008 было представлено очень мало. Стоит упомянуть, что во все приличные сплиттеры уже встроен усилитель сигнала, который зачастую оказывается мощнее, чем в свитчерах. Маркируются сплиттеры обычно как 1xN, где N — число параллельно работающих выходов.

Гибридные устройства — ничто иное, как совмещение функций переключателя и разветвителя в одном блоке. Такие аппараты обычно маркируются как NxK. N — количество входов, K- выходов. Так, 2×4 — это переключатель на 2 входа и разветвитель на 4 выхода. Иными словами, такой коммутатор позволяет передавать сигнал с любого из двух источников (выбирается с помощью пульта ДУ или кнопки на корпусе) одновременно на 4 устройства отображения.

Известным ограничением всех приведенных ранее типов HDMI-коммутаторов является то, что сколько бы в них ни было входов и выходов, на выходе всегда одна и та же картинка на всех устройствах отображения, подключенных к этим аппаратам. Однако этого бывает недостаточно. Наиболее ярким примером такой ситуации является часть системы «умный дом» — распределенное отображение видео. Идея состоит в использовании общей стойки с аудио-видеооборудованием для «раздачи» сигналов на несколько комнат. Среди источников могут быть два HD-проигрывателя (BD и HD DVD), спутниковый ресивер и игровая приставка. С помощью HDMI-матрицы можно направить поток с каждого источника в определенную комнату на выбор. При необходимости комнаты или источники легко меняются местами. Плюс, сигнал с одного источника может выводиться на экран ТВ сразу в нескольких помещениях. Как говорится — кручу, как хочу. Самые «навороченные» из существующих HDMI-матриц имеют формат 4×4 (4 входа и 4 выхода, произвольно коммутируемые). Они позволяют делать все то, что описано выше. Также встречаются модели 2×4 и 4×2.

Помимо «умного дома», HDMI-матрицы могут быть весьма полезными в шоу-румах торговых компаний или крупных офисах.

Заканчивая разговор об HDMI коммутаторах, хотелось бы дать один совет: не покупайте коммутационное оборудование «впритык», с расчетом только на уже существующую конфигурацию. Небольшой запас «на вырост» убережет в будущем от значительных трат, связанных с покупкой нового оборудования.

АЦП — аналого-цифровой (и наоборот) преобразователь. Нужны такие устройства для интеграции старых аналоговых источников (например, видеомагнитофона) в сеть, где все компоненты «общаются» по HDMI. Либо наоборот — подключить цифровой выход источника к аналоговому входу устройства отображения. Вдобавок, блоки видео АЦП производят не только конвертацию, но и масштабирование, а некоторые выполняют еще и функцию свитчера.

Во многие AV-ресиверы нового поколения (которые с поддержкой HDMI v1.3) подобные АЦП для любых аналоговых видеосигналов уже втсроены.

Если судить по выставкам электроники за последние 1—2 года, то все большую популярность набирает подход под названием «digital signage» в самой последней его модификации — HD digital signage. В рамках такого подхода в демонстрационных или рекламных целях используются специализированные HD-демонстраторы (плееры со специальными функциями), вся коммутация осуществляется только по HDMI — напрямую или при помощи специального оборудования, описанного выше. В силу известных причин (в частности, из-за ограниченного ресурса работы), в HD демонстраторах никогда не используются оптические приводы, вся информация хранится в NAS — специализированных сетевых накопителях данных. Крайне важной особенностью этого подхода является наличие специального серверного программного обеспечения для удаленного управления всей информационной сетью. К сожалению, в области демонстрационных систем HD пока все только начинается.

Источник

Восполнение разъёма HDMI на Mitsubishi Connect 8740A056

Привет всем моим читателям и подписчикам 😉

Расскажу Вам о появившейся недавно задаче восстановления работоспособности недокументированного, но рабочего и полезного (некоторым владельцам) видео входа у головного устройства Mitsubishi Connect, которого стали лишать HDMI порта в автомобилях Mitsubishi Outlander 2019 модельного года производимых в Калуге (VIN номер имеет вид: Z8TXTGF*WKM******).

Довольно много стало поступать жалоб от владельцев упомянутых машин, о том, что им не повезло и далеко не лишний для них самих (и иногда для их детей;)) видео-вход отсутствует. Парадокс в том, что большинство владельцев машин оснащённых подобной «магнитолой» даже не знают и, соответственно, не ценят функционал, которым обладает их ГУ… но свести тех кто обладает, но не ценит и тех, кому оно очень надо ради банального обмена (даже с доплатой) довольно сложно, да и люди не захотят меняться просто по причине того, что их машина например на гарантии…

В общем Я стал думать можно ли как- то помочь «лишённым» и начал это с разборки головного устройства, так как предполагал, что вместе с HDMI портом могли забрать и другие компоненты на плате отвечающие за видео-вход.

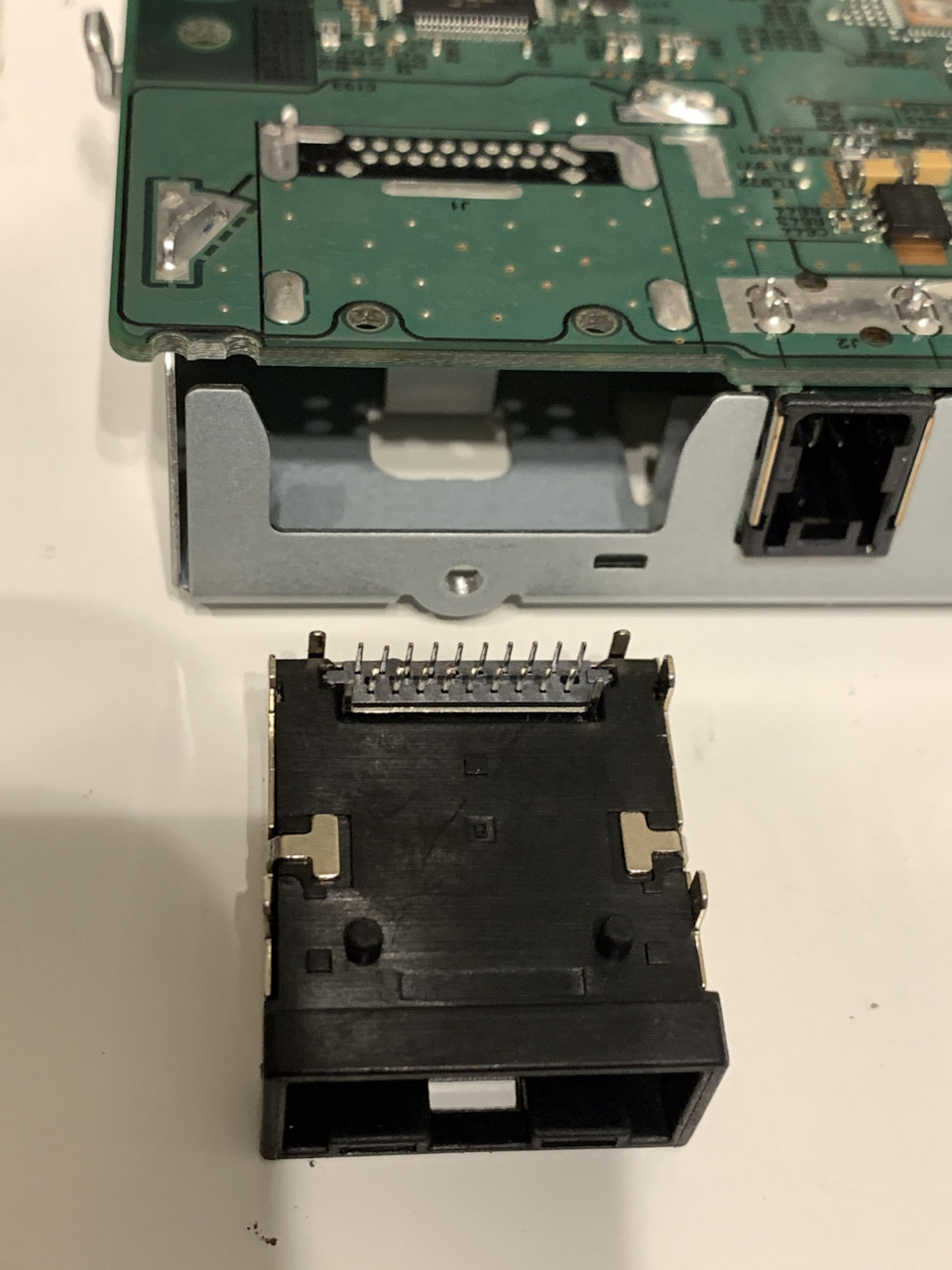

Однако пессимизм мой был напрасен — разборка показала, что отсутствует только сам порт. Получается итоговая задача сводилась к тому, чтобы найти подходящий разъём и его интегрировать в предназначенное для него место на плате.

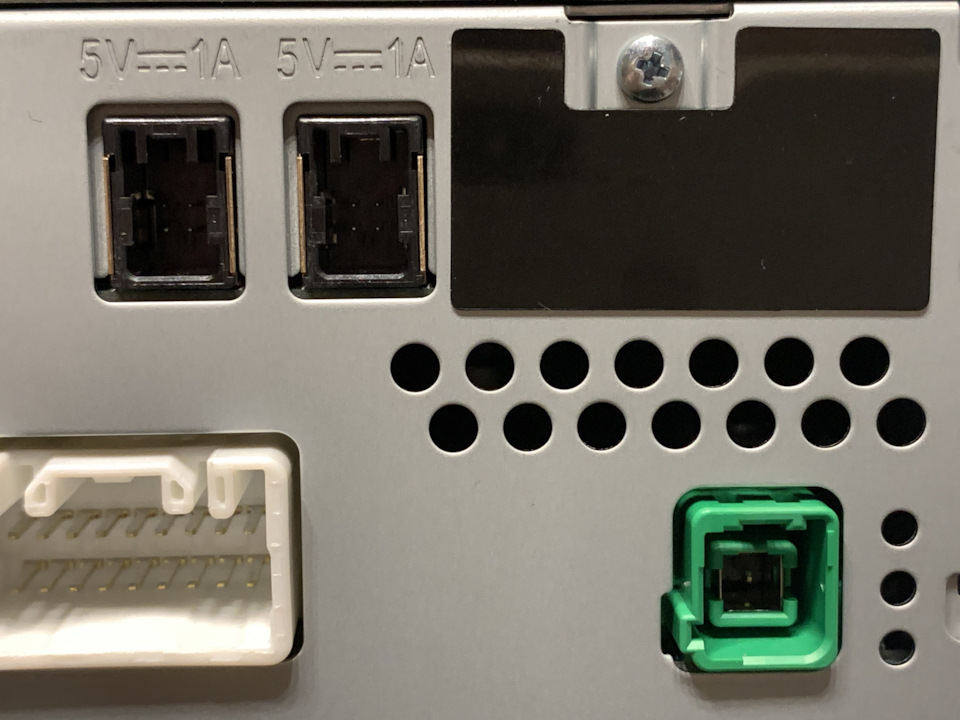

Разъём штатный не такой простой, это так называемый тип «Е» HDMI, который создан для использования в условиях постоянных вибраций и перепадов температур.

В общем поиски меня привели конечно же к китайцам, которым, разумеется, надо было продать не менее контейнера таких разъёмов, но в ходе длительных переговоров мне удалось уговорить их продать мне «пробную дюжину»;)

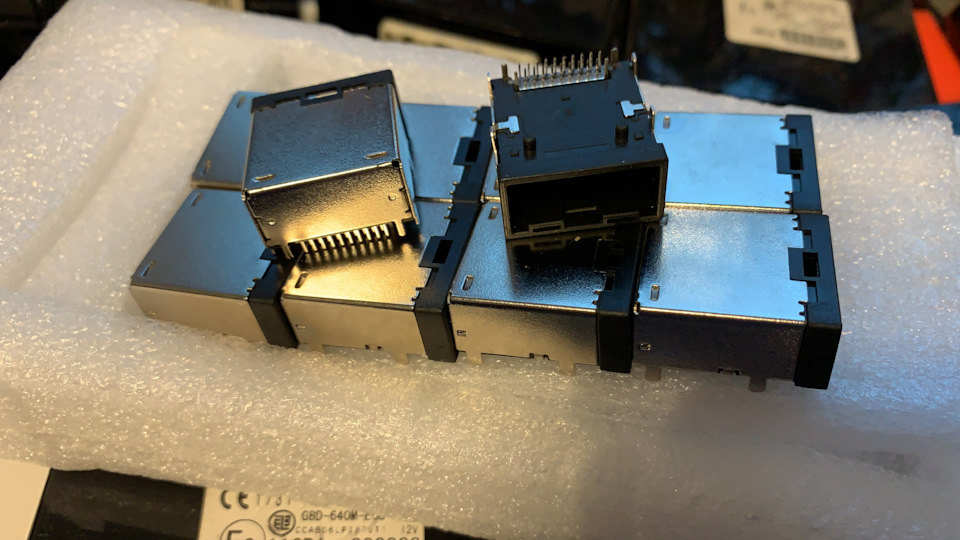

Сказано-сделано: не прошло и месяца, как разъёмы я получил:

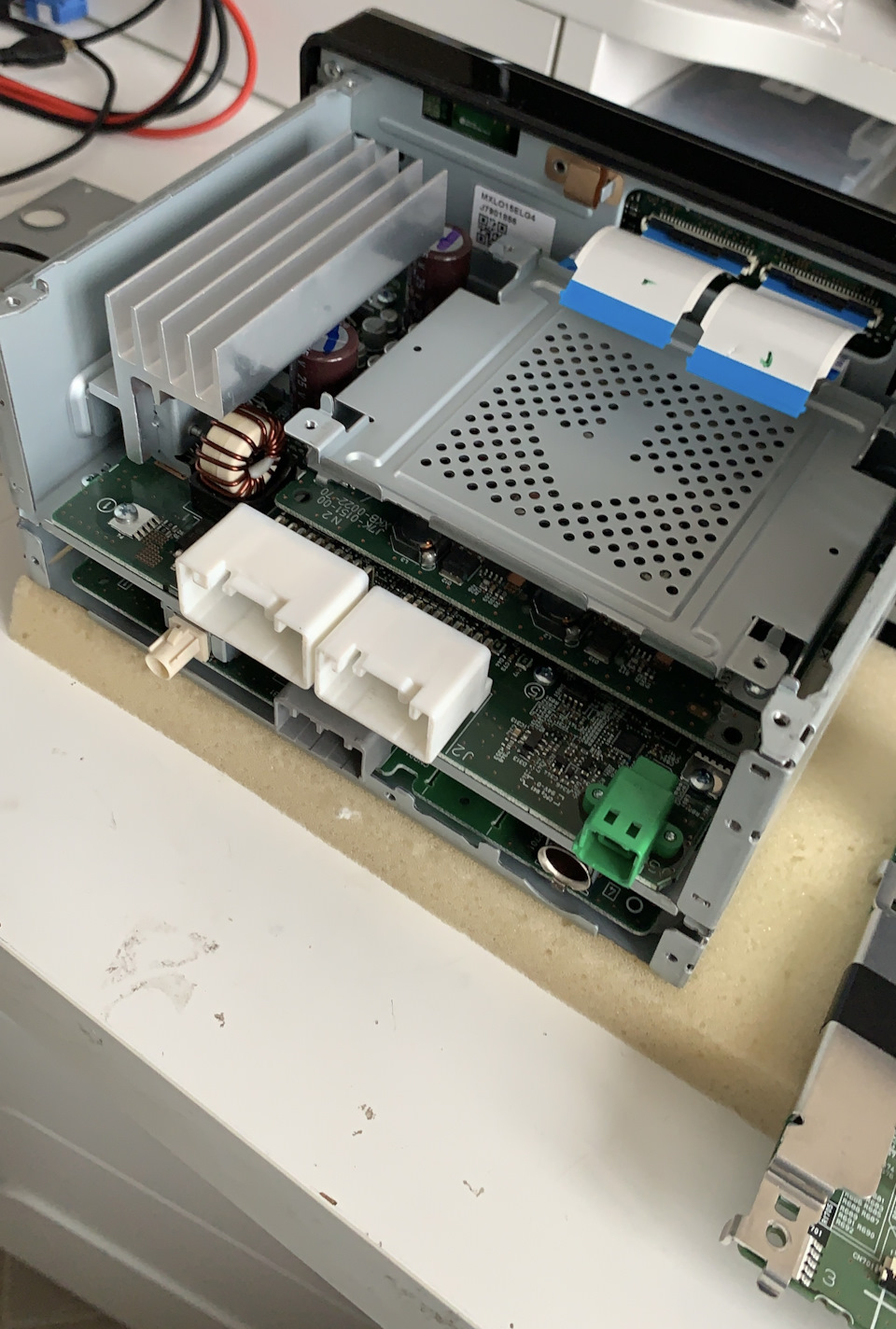

Разобрав магнитолу и убедившись в полной визуальной совместимости разъёма я проступил к подготовке платы к внедрению:

Пришлось долго и муторно отверстие под каждую ножку используя микроскоп освобождать от припоя…когда же всё было готово разъём с лёгкостью погрузился в плату всеми контактами и осталось лишь его Припаять.

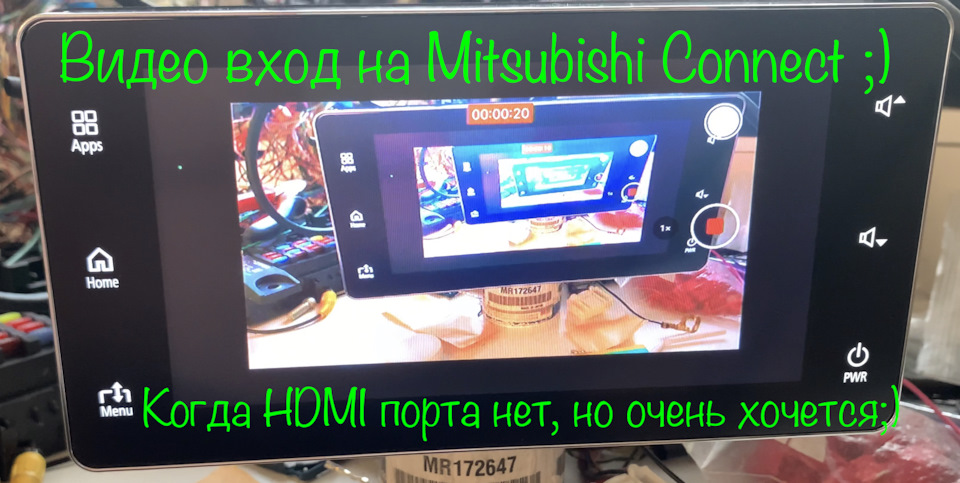

Завершив пайку я собрал магнитолу и был, можно сказать, вознаграждён — всё заработало с первого раза, что даже можно заметить по радости в голосе на видео, которое я снял занимаясь этой задачей:

Источник

Вывод USB и HDMI от магнитолы в штатное место

После установки магнитолы, кабели USB и HDMI, нужные мне для подключения телефона, просто болтались снизу. Обычно, USB выводят в бардачок, и я понимаю почему — бардачок находится прям рядом с магнитолой, а установщики не хотят париться. Но меня это абсолютно не устраивало, обязательно хотелось сохранить штатный USB выход, он расположен очень уж удачно. Если бы знал, что это будет так просто, уже давно бы сделал. Сложности доставил только HDMI, но вывести его тоже, было моим личным капризом ))
Итак, снова разбираем тоннель, как в прошлой теме. То есть разбирать его полностью не надо, достаточно только открутить болты, на которых он держится и немного подвинуть на себя, в сторону ручника. Таким образом получаем доступ к штатному USB. Находится он в такой коробочке, которая без труда вытаскивается из своего места. А USB в коробочке реализован в виде платки, в которую всунут штекер.
Штекер отсоединяем, платку выбрасываем. USB от магнитолы засовываем в коробочку и она встает на место штатной как родная. Если вам нужно вывести только USB, то просто закрепляем ее чем-нибудь тут и ставим на место.

А в дырку от AUX можно так же вывести AUX от магнитолы и радоваться жизни. Но поскольку я ауксом не пользуюсь вообще, а HDMI пользуюсь постоянно, то я решил в эту дырку вывести его. Вернее речь о microHDMI, через переходник.
Проблема в том, что хоть отверстие и идеально подходит для шнура, но просунуть его туда невозможно.

Очевидных решения два. Первое — ломать пластмасску, засовывать туда шнур и склеивать. Второе — резать кабель, просовывать в дырку и потом восстановить.
Минусы первого решения в том, что навсегда останется шов на пластмасске, даже если я сломаю ее идеально. А идеально я ее не сломаю. По факту она разлетится на тысячу мелких осколков, собрать которые будет нереально. И если я ее испорчу, то не знаю где найти новую такую. Хоть на коробочке и написан номер детали, но по этому номеру я ничего не нашел.
Минусы второго решения в том, что придется резать HDMI кабель, а это все-таки не какой-то там проводок, это мультимедиа кабель высокой четкости. Я представления не имею что там у него внутри. Плюсы в том, что резать кабель на магнитоле не нужно. Достаточно разрезать переходник HDMI-microHDMI, которым я пользуюсь. Так что в случае фиаско можно было бы просто купить новый переходник и забить на эту идею ))
Так что пошел по второму пути.

Оголил кабель, вроде ничего сложного. Внутри, в фольге, несколько одноцветных и несколько разноцветных проводов. Ну с разноцветными все понятно, а чтобы не перепутать одноцветные пометил их разноцветным пластилином )) Единственное, что было под рукой разноцветного.

Просунул одну часть в дырку AUX, как и планировал, все прекрасно, подошло идеально.
Сюрприз ждал меня при соединении проводов. Когда я понял, что мои одноцветные проводки, это не проводки, а связки проводков по 5 штук, размером с волосинку! ))))

Ну что делать, потихоньку начал скручивать их. Надо было конечно спаять, но я не настолько пряморукий, чтобы паять такие волоски.
Прошло несколько дней, и я все-таки это сделал))

Возвращаемся в машину, вставляем HDMI в магнитолу, USB в пластмасску.

Закрепляем чем-нибудь USB, чтобы не вылез когда будем вставлять в него что-нибудь. Я использовал эпоксидный пластилин, очень уж мне нравится этот материал — удобно работать, после засыхания превращается в камень.

Закрываем коробочку, вставляем ее на место.

И вот как все выглядит в итоге.

MicroHDMI я специально не закреплял, чтобы можно было вытащить сколько надо, всунуть в телефон, при этом иметь возможность воткнуть в него еще и зарядку от USB и со всем этим добром, если надо, держать телефон в руках свободно.

Вот как у меня это все работает, для чего, собственно, затевалось все.

Телефон подключен к microUSB, для зарядки, и microHDMI, через который передается изображение и звук. На телефоне запускаю Яндекс.Навигатор с пробками и всеми делами, без каких-либо ограничений. Все дублируется на экран магнитолы, экран телефона при этом можно выключить.
Также с телефона идет музыка. Единственный недостаток во всей этой системе в том, что музыку нельзя перелистывать с магнитолы. Но мой телефон делает это кнопками громкости, так что это не так уж критично. Ну и еще один недостаток, про который я уже говорил — если переходишь в режим HDMI, то радио уже слушать нельзя, только музыку с источника HDMI — телефона. С другой стороны, чем лучше становится музыка, тем меньше хочется слушать радио ))
