Тройник на предохранитель в авто
Разветвитель предохранителя
Ранее, я подключил видео-регистратор к кнопке на левой панели. В тот момент я колхозно подцепил «+» к ножке предохранителя на 10А и вставил его в пустующий разъем №3, который предназначается для, отсутствующего у меня, прикуривателя.
К слову сказать, два месяца прошло, кнопка работает нормально. Включать/выключать не забываю;) Немного напрягает, что разъем №3, а значит и регистратор, работали только при включенном АСС. Мне хотелось, что бы регистратор можно было включать независимо от включенного зажигания.
Спустя время я узнал о том, что существует такая штука как «разветвитель предохранителя». Заказал на Али. Продавцу в личку важно указать, что нужен именно «Mini».

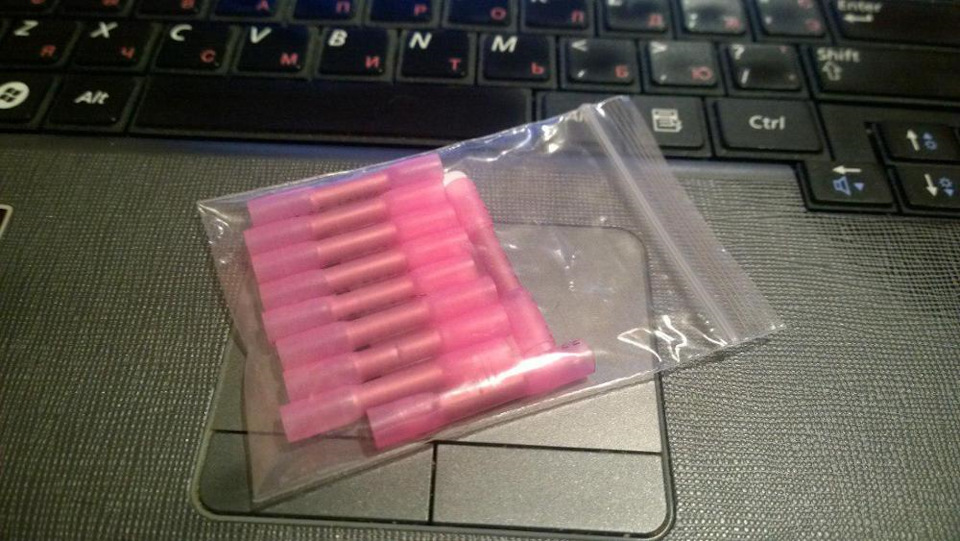

Дополнительно заказал, для соединения проводов, вот такие соединительные термоусаживаемые гильзы и затарился предохранителями.
Теперь дошли руки переделать подключение. Согласно схеме предохранителей, я выбрал подключиться к разъему №11 — освещение салона.
Родной предохранитель извлек и поставил в разветвитель, добавил второй на 10А для регистратора и соединил провода. Теперь питание на этом разъеме есть всегда, а значит, я могу оставлять видео-регистратор включенным, даже когда ухожу из авто. Ну и подключение проводки теперь выглядит надежнее и приличнее, а разъем №3 остается для подключения переднего парктроника.
№8. Подключение радар-детектора и видеорегистратора через разветвитель предохранителя.
Всем привет!
Поставил пару недель назад видеорегистратор и радар-детектор, подключил от прикуривателя через разветвитель на 3 розетки. Но при таком варианте всегда занят прикуриватель + провода идут снаружи, т.к. у разветвителя провод короткий и до подлокотника не дотянешь. Провода от регистратора протянул через правую стойку лобового стекла и крышу, радар-детектор по низу лобового стекла. Т.е. лишних проводов никаких нет, только один через прикуриватель. Поэтому решил подключить скрытно, под панелью через блок предохранителей, чтобы не висело лишних проводов, прикуриватель не был занят и все было ровно и красиво 🙂 Для этого понадобился разветвитель предохранителя, в виде колодки с двумя предохранителями, который подключается в блок предохранителей. Искал где заказать в России, но больно не нашел, да и ценник завышенный. Заказал с алиэкспресс 3 штуки, использовал один.
В комплекте колодка с проводом, клемма и предохранитель 15А.
Нарастил провода для тройника прикуривателя, чтобы дотянуть под панелью из бардачка к блоку предохранителя.
Провод сечением 1.5, длина 2 метра, минус решил тянуть вместе с плюсом, чтобы были максимально близко, чтобы потом в случае чего не пришлось искать проводку в разных местах. Протянул под панелью, закрепил провод пластиковыми стяжками на штатные жгуты, чтобы ничего не болталось, не падало и не перетиралось.

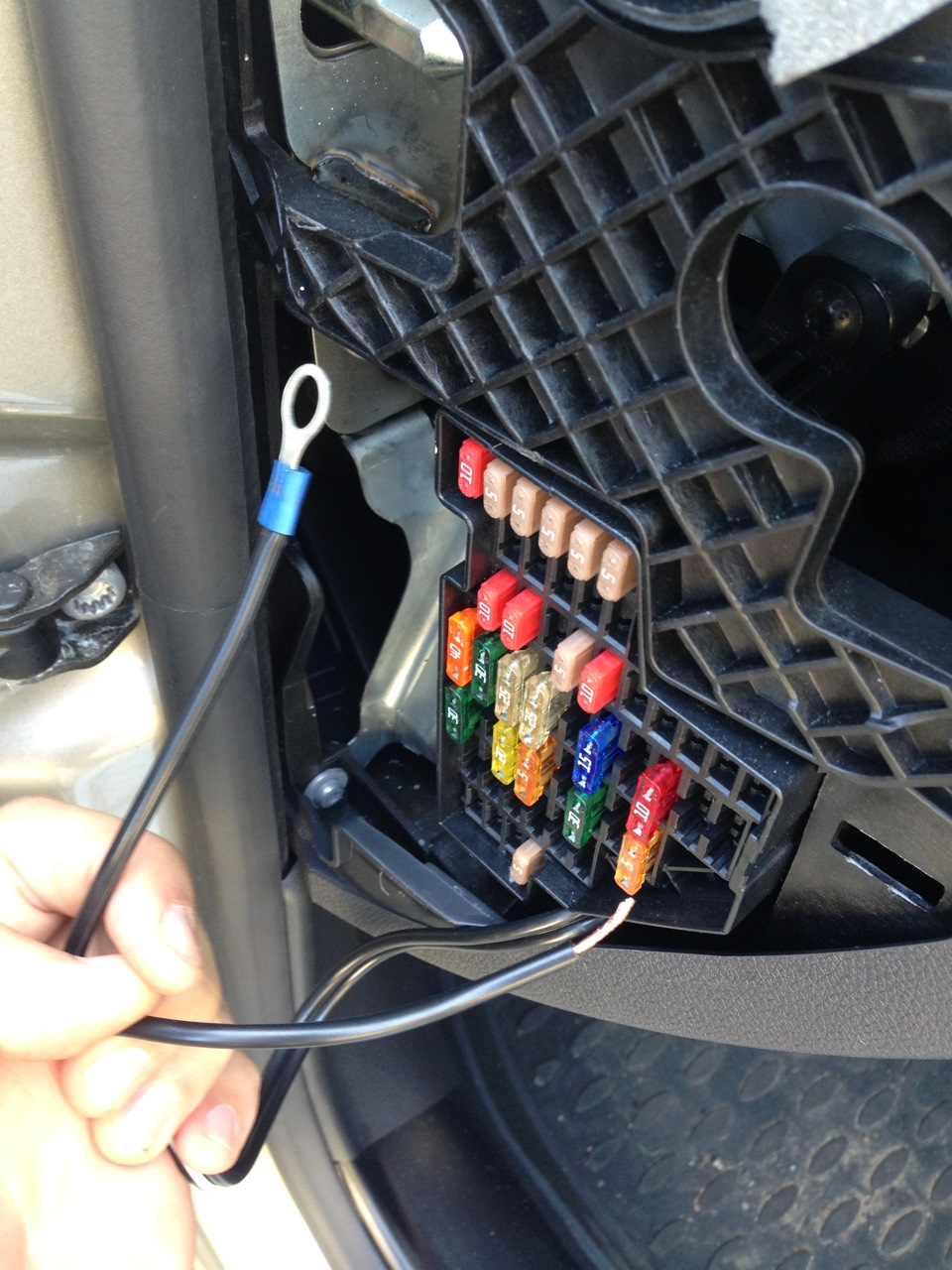

Плюс (саму колодку) подключил на штатный предохранитель прикуривателя, т.е. при включении ACC подается питание на тройник прикуривателя. Там тоже предохранитель на 15А.

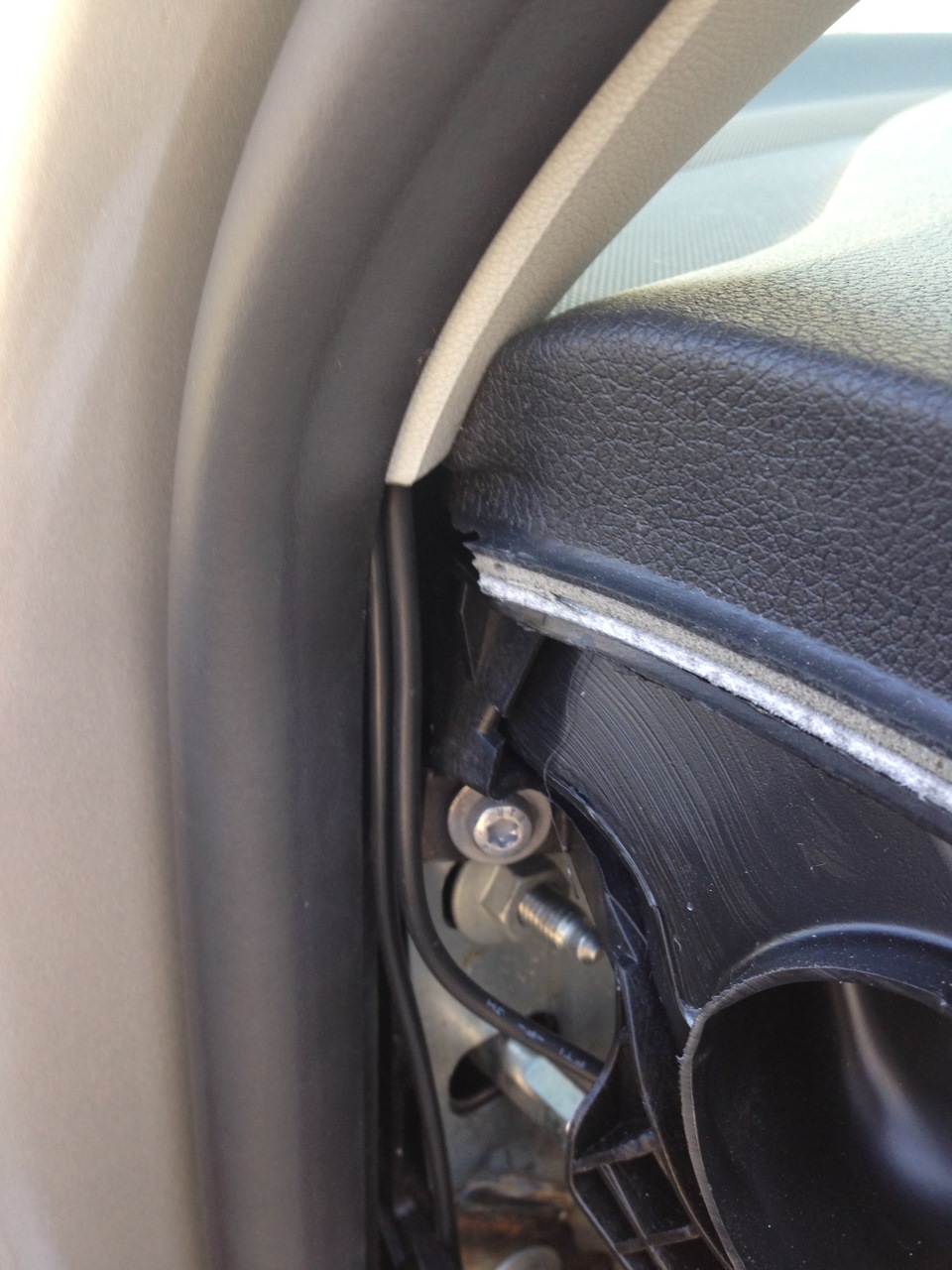

Минус подключил на болт, который крепится к кузову, добавил еще одну шайбу и между двумя шайбами скрутил плотное кольцо и затянул болт.
Как взять питание с блока предохранителей без вмешательства в проводку.
Добрый день, коллеги!
При подключении в автомобиле различных нештатных устройств, иногда возникает необходимость откуда-то взять питание 12В. Часто для этого вскрывают изоляцию штатной проводки автомобиля и подпаивают или подматывают свои провода с последующей изоляцией соединения. Это вполне приемлемый способ, но если автомобиль находится на гарантии, автовладелец рискует ее лишиться, если вмешательство в проводку будет обнаружено, например, во время планового ТО или гарантийного ремонта.
В то же время, в любом автомобиля есть как минимум один, а обычно несколько, штатных блоков предохранителей, которые дают нам прекрасный источник питания без необходимости вмешательства в проводку.
Для этих целей, заботливая промышленность Китайской Народной Республики освоила производство специальной вставки-ответвителя для автомобильных блоков предохранителей. Данный ответвитель состоит из контактной колодки под два стандартных автомобильных предохранителя и провода ответвления для подключения дополнительного потребителя. Я покупал вставки для предохранителей размерности «Mini», но в продаже есть и под предохранители других размеров (фото 1-4).
Чтобы подключиться к блоку предохранителей, извлекаем из него штатный предохранитель той цепи, к которой хотим подключиться, и переставляем его в нашу вставку. Рядом устанавливаем второй предохранитель, которым будем защищать подключаемого нового потребителя. При этом следует правильно сориентировать вставку в гнезде для штатного предохранителя, так как питание можно взять как ДО штатного предохранителя, так и ПОСЛЕ. Это может иметь значение для подключения мощных потребителей с большим током потребления, для которых штатный предохранитель не подходит по номиналу.
Штатный предохранитель будет защищать штатную цепь, как и раньше, а дополнительная цепь будет подключена через отдельный предохранитель. Идущий в комплекте предохранитель плохого качества, его лучше сразу заменить на нормальный (фото 5-6).
Устанавливаем вставку на место штатного предохранителя, и можем подключать к проводу ответвления наше новое устройство. Изначально, на проводе ответвления установлена цилиндрическая клемма под обжим провода, но для удобства демонтажа, я обычно заменяю клемму на электрический разъем (фото 7).
Таким образом можно подключить к блоку предохранителей сразу несколько дополнительных потребителей (фото 8-9). При необходимости, вся эта дополнительная проводка легко демонтируется без следа.
Есть у данной вставки и небольшой минус. Так как в штатном блоке предохранители и реле обычно располагаются близко друг к другу, то вставке могут помешать соседние предохранители или реле. В связи с этим, приходится подбирать точки подключения, чтобы ничто не мешало установке (фото 10). Во многих блоках предохранителей имеются неиспользованные или резервные цепи, которые прекрасно подходят для этих целей.
Ссылки на данную вставку в китайском интернет-магазине Aliexpress:
Бывают также просто ответвители от предохранителя (фото 11).
Ссылки в российском интернет-магазине 12VI (по отзывам в комментариях, качество хорошее):
Разветвитель прикуривателя, через блок предохранителей.
Здравствуйте Шкодоводы и не только!
Давно зрела идея избавиться от торчащего зарядного устройства регистратора из разъема прикуривателя.

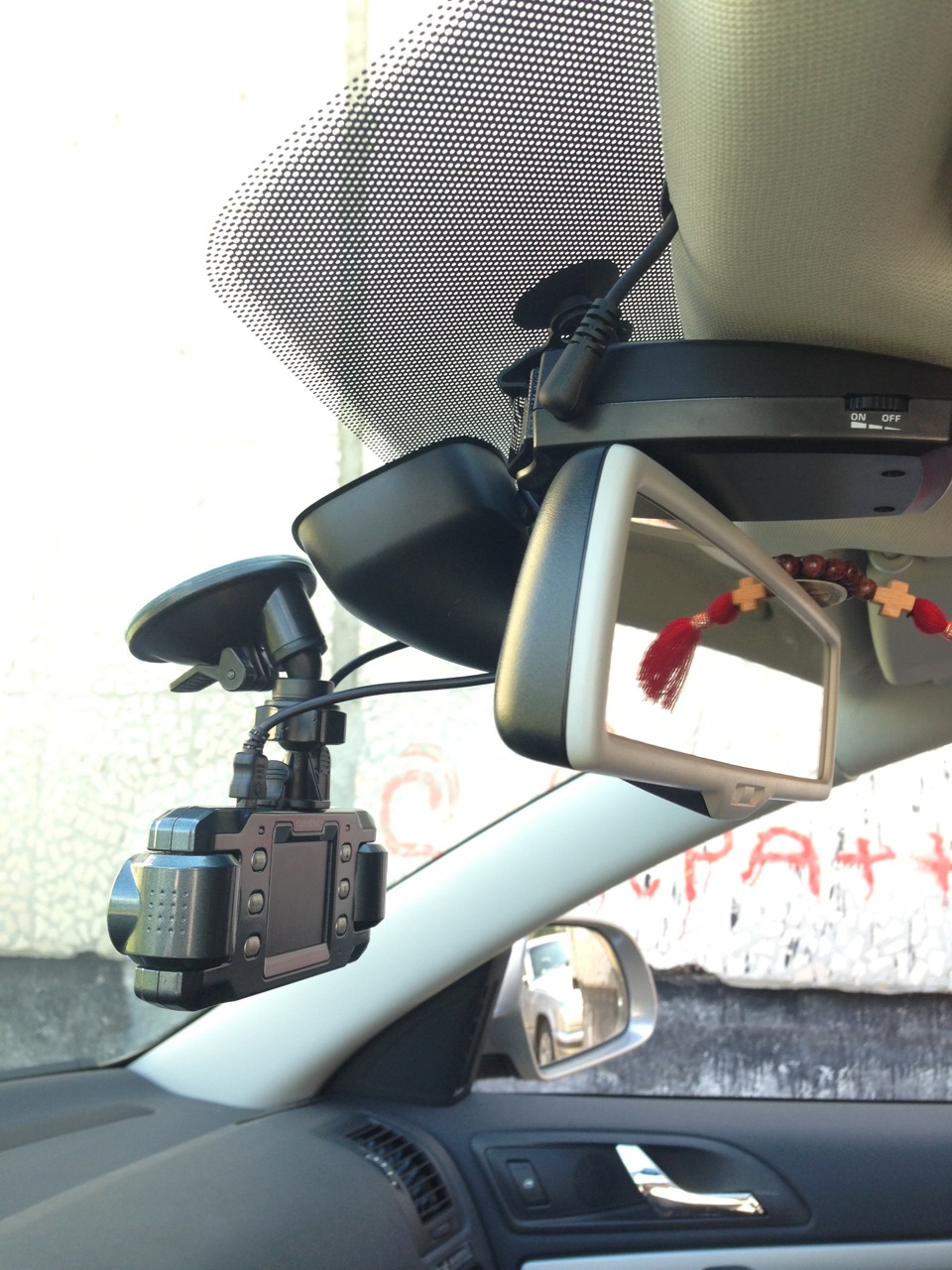

А тут как раз радар купил.

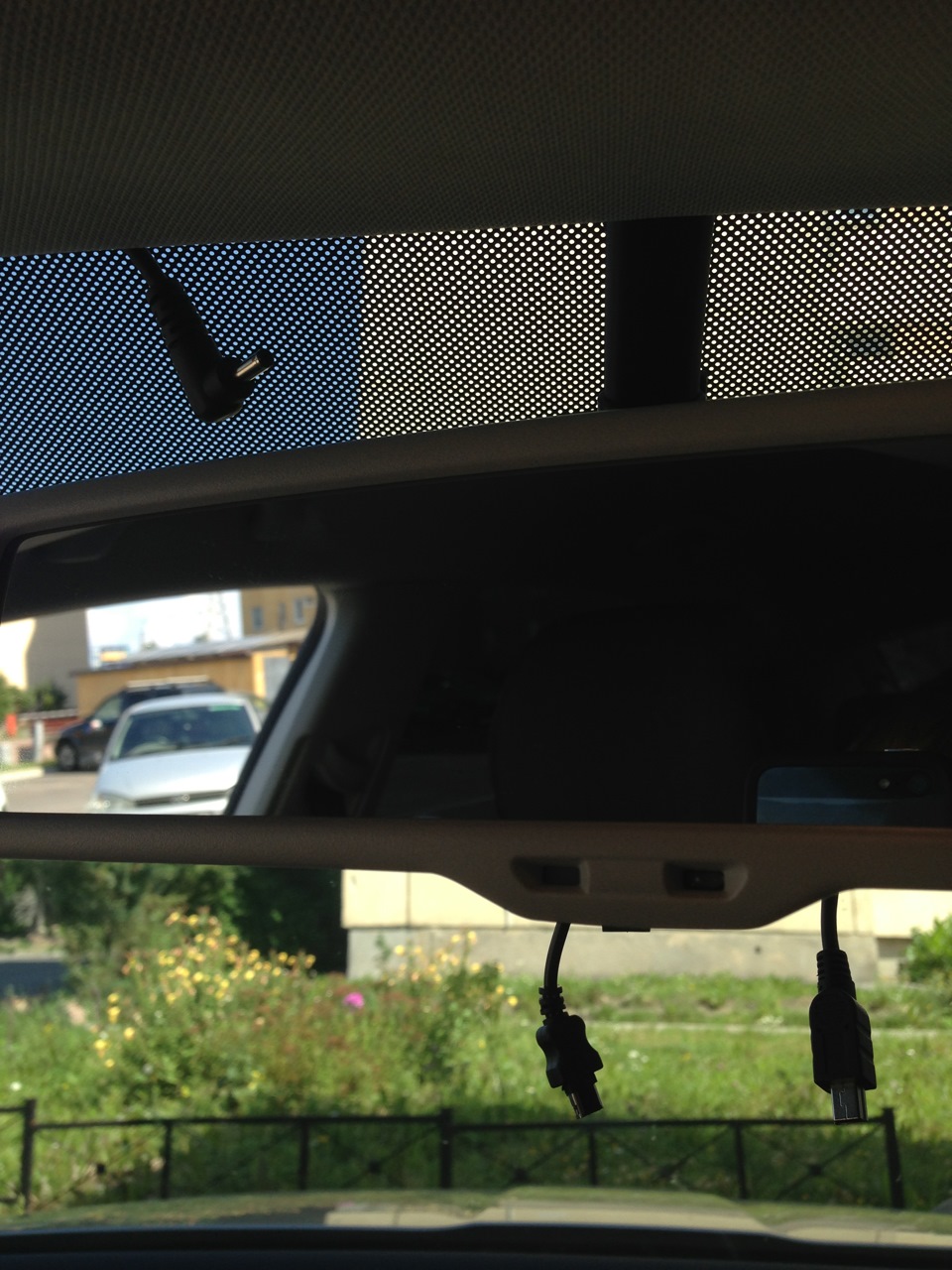

Решил делать так чтобы ничего не было видно, и при возможности можно было удобно подлезть ко всем соединениям.
В общем вот и все, на все про все 2 часа.
Кстате покупал радар детектор Sho-me STR 525 шнур ели ели дотянулся до зеркала.
Спасибо за внимание и уделенное время.
Skoda Octavia 2012, двигатель бензиновый 1.6 л., 102 л. с., передний привод, механическая коробка передач — аксессуары
Машины в продаже
Комментарии 6
Спасибо за отчет! А зануления, заземления, массы и т.п. нужны?
«Далее снимаем крышку блока предохранителей, находится слева от руля, сбоку торпеды. На минусовой кабель вешаем клемму и берем гайку на 8 — земля, а плюс подключаем к 30 разъему блока предохранителей (многие подключали к 42, но в моей комплектации к сожалению контактов там нет вообще, замерял напряжения на 30 и 31 везде по 12В)»
Как выбрать разветвитель гнезда прикуривателя? 4 типа конструкции устройства и 4 популярных модели
Проблема всех автомобилей – наличие лишь одного гнезда прикуривателя. Но ведь современному автолюбителю этого мало. Необходимо запитать целую группу устройств – свой смартфон, видеорегистратор, навигатор, планшет и так далее. Справиться с таким «наплывом потребителей» может лишь одно устройство – разветвитель прикуривателя.
Что такое разветвитель прикуривателя?
Стандартные разветвители имеют простейшую конструкцию и, грубо говоря, представляют собой обычный удлинитель и тройник в одном корпусе. Основная задача устройства — «размножить» один разъем до 2-5. Применение таких устройств действительно оправдано.
С их помощью можно запитать всю аппаратуру и больше не переживать о нехватке разъемов. Другое дело, что не каждый разветвитель может на «пятерку» справиться с задачей.
Известно масса случаев, когда после первого включения не выдерживал предохранитель или проводка устройства.
Чтобы исключить проблемы в будущем, вы должны знать, как правильно выбирать разветвитель прикуривателя, какими бывают эти устройства и на что обращать внимание в первую очередь.
Задача эта не из простых, ведь сегодня на рынке представлены сотни различных наименований этих устройств. При этом ценовой диапазон находится в пределах от 500 до 2500 рублей.
Более того, у каждого из устройств есть свои функциональные особенности, которые обязательно нужно учесть.
Секреты выбора разветвителя прикуривателя
При покупке устройства учтите следующие параметры:
1. Корпус – первое, что бросается в глаза при выборе устройства. Здесь можно выделить следующие виды конструкций:
Минус в том, что установить прибор вы сможете лишь в одно положение, связанное с сами прикуривателем. Если поменять позицию гаджета, то подключение нескольких устройств станет невозможным, либо усложнится. Кроме этого, основному гнезду приходится выдерживать не только разветвитель, но и всю подключенную к нему коммутацию;
Шнуровой разветвитель прикуривателя
2. Нагрузка. На этот параметр мало кто обращает внимание, а зря. В некоторых устройствах число разъемов может достигать 3-5. Кроме этого, многие производители доставляют дополнительно разъемы USB в количество от 1 до 4 штук.
Если занять все гнезда одновременно, то прибор может не выдержать. Да и сам прикуриватель не всегда рассчитан на подобную нагрузку.
Итог – перегорание предохранителя в разветвителе или общего предохранителя, питающего прикуриватель вашего авто.
В большинстве моделей максимальная нагрузка составляет от 5 до 15 Ампер. Идеальный вариант – «золотая середина», то есть 10 А. Но это не значит, что в «удлинитель» необходимо загружать на 100%. Включайте только те приборы, которые действительно необходимы на данный момент, «дозируйте» нагрузку.
Немаловажный момент – сила тока USB разъема. Как правило, производители ставят стандартные выхода с параметром в 500 мА. В более дорогостоящих устройствах номинальная сила тока может достигать 1 или 2 А.
Но здесь важно понять, что при токе 0,5 А можно заряжать телефон или планшет только в режиме ожидания. Если же во время зарядки еще и пользоваться устройством, то 0,5 А точно не хватит.
Чтобы не ограничивать себя в возможностях лучше покупать устройства с одно- или двухамперными USB.
Видео: Heyner 4WayPower PRO – разветвитель гнезда прикуривателя с USB — обзор
Если вы планируете долго пользоваться устройством и бережете свое авто, то откажитесь от дешевых, неказистых и некачественных устройств.
Оценить устройство можно по нескольким критериям – цене, качеству пластика и сборки, наличию люфта в гнездах, состояния основного штекера и так далее.
Не забывайте проверить наличие предохранителя в штекере разветвителя (как правило, его наличие обязательно).
Перед применением устройства осмотрите его на факт плотности соединений и уровня контакта. Низкое качество крепления может привести к резкому скачку нагрузки. Итог – перебои в работе подключенных к разветвителю устройств или и вовсе выход их из строя.
Не забывайте, что «удлинитель» прикуривателя – это пожароопасный элемент, который при коротком замыкании может попросту загореться. Вот почему так важно не перегружать устройство и давать ему лишь допустимую нагрузку (желательно не более 60-70% от номинального параметра). Не рассчитывайте на предохранитель авто. В случае ЧП он может просто не успеть перегореть.
Вывод прост. Чтобы не нанести урон автомобилю, желательно покупать только качественные и надежные устройства.
Модели на выбор
Сегодня на рынке представлено множество достойных моделей разветвителей прикуривателя. Рассмотрим лишь некоторые из них:

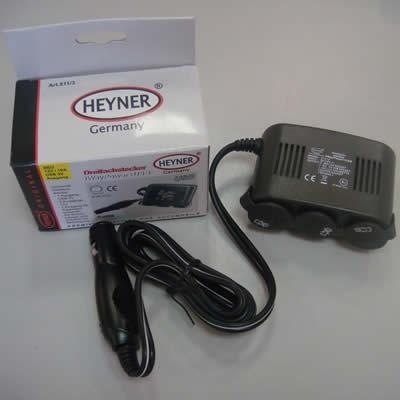

Heyner 4Way Power Pro
Разветвитель прикуривателя Mystery MCA 1,3
Разветвитель прикуривателя Neoline Quatro
Вывод
Разветвитель прикуривателя – лишь на первый взгляд простое и незамысловатое устройство. При его неправильном выборе вы не только рискуете выбросить деньги на ветер, но и «подставляете» свой автомобиль. Так что не стоит экономить. Старайтесь ориентироваться в первую очередь на качество. Тем более что цена такого устройства не так уж и велика, чтобы экономить.
Разветвитель гнезда прикуривателя: как правильно выбрать? — DRIVE2
Одного гнезда прикуривателя многим уже не хватает: как, например, питать одновременно видеорегистратор и смартфон в режиме навигации? А если еще понадобится по дороге зарядить планшет или ноутбук? Решением могут стать разветвители, позволяющие подключить к одному гнезду несколько устройств. Но важно правильно выбрать такой девайс, чтоб не выбросить на ветер время и деньги и не попасть на ремонт самого автомобиля.
Технически разветвители прикуривателя очень просты и относятся даже не к электронике, а к электрике, будучи «родственниками» обычных сетевых «тройников» и удлинителей.
Производят разветвители прикуривателя тоже все кому не лень – как показывает мониторинг сетевых ресурсов, к продаже предлагается свыше 400 моделей под разными марками и просто «но нейм».
Диапазон цен составляет в среднем от 300 до 700 рублей.
Однако, несмотря на всю «святую простоту», между разными моделями имеются отличия, которые в каждом конкретном случае могут оказаться критичными и которые в итоге определяют «юзабилити» устройства. Вот эти важные моменты и нюансы, которые стоит учесть при выборе разветвителя, мы сейчас и рассмотрим.
«Цельные» разветвители считаются, исходя из конструкции, наиболее простыми и надежными – тут нет движущихся частей и переламывающихся проводов, и (при прочих равных условиях) они наиболее дешевы.
Однако в таком разветвителе нельзя направить розетки под другим углом, и в зависимости от того, где в автомобиле установлен прикуриватель, может получиться так, что розетки и все, что в них включено, расположатся неудобным образом и будут мешать.
Кроме того, при такой конструкции высока механическая нагрузка на штатное гнездо прикуривателя, которому приходится удерживать сам разветвитель и все включенные в него штекеры-провода. Что может привести к перекосу штекера в гнезде и опасному ухудшению контакта.
Больше «свободы для маневра» имеют разветвители с шарнирным соединением штекера, где колодку с розетками и выходящими из них проводами включенных устройств можно отклонить и направить так, чтоб было максимально удобно. Но нагрузка на штатное гнездо прикуривателя здесь почти так же высока, как и у «монолитных», при этом появляется дополнительное «слабое место» в виде соединительного шарнира, который нередко ломается.
Этих недостатков лишены разветвители, в которых центральный штекер соединяется с колодкой через шнур, что позволяет располагать колодку с розетками на расстоянии от штатного гнезда прикуривателя, выбрав наиболее подходящее место.
Такие разветвители оказываются незаменимы в автомобилях, где прикуриватель засунут черти куда. Например, между передними креслами или в углублении пепельницы внизу передней панели. Механическая нагрузка на штатное гнездо прикуривателя здесь наименьшая.
Единственный минус такого разветвителя – это появление в салоне лишнего провода, который нужно куда-то убирать.
Гнезда, разъемы и нагрузка
Сейчас у большинства разветвителей, «раздающая» колодка имеет комбинацию из круглых розеток (аналогичных штатному гнезду прикуривателя) и USB-разъемов. Количество розеток может составлять от одной до четырех и от одного до трех – USB-выходов.
Очень важная пользовательская характеристика — это максимальная суммарная нагрузка, которую поддерживает разветвитель.
Здесь наиболее распространенными являются модели с максимальной нагрузкой в 5 А, 8 А, 10 А и 15 А.
(Значение в 15 А — это максимальная нагрузка, которая поддерживается для штатного гнезда прикуривателя у большинства автомобилей, но возможны и варианты с меньшей нагрузкой, например у некоторых «японцев»).
Поэтому, выбирая разветвитель, к которому планируется подключение мощных потребителей, таких как компрессор, пылесос, холодильник, обогреватель сиденья и т.п., лучше ориентироваться на модели с поддержкой нагрузки не ниже 10 А, а лучше 15 А.
Еще один важный момент – сила тока у USB-выходов. На сегодня в разветвители устанавливают USB либо со стандартной силой тока в 500 мА (как на плате ПК), либо «усиленные», поддерживающие нагрузку в 1 А или 2 А. Здесь стоит иметь в виду, что стандартные USB на 500 мА позволяют только подзаряжать смартфон или планшет, когда он находится в режиме ожидания.
Но при активном пользовании, например, в режиме включенной GPS-навигации, просмотре видео или интернет-серфинге, тока в 0,5 А (а для многих устройств и в 1 А) будет недостаточно и батарея устройства будет постепенно разряжаться.
Таким образом, если с помощью разветвителя с USB планируется сэкономить на отдельном автомобильном ЗУ (что возможно), то надо рассматривать модели, где USB поддерживает нагрузку в 2 Ампера.
Качество изделия и безопасность
При выборе разветвителя лучше отказаться от покупки «хлипких» и откровенно дешевых изделий.
Оценить качество платы и пайки внешне невозможно, но всегда можно оценить общее качество исполнения разветвителя – его корпуса, гнезд, штекера, сочленений проводов, а также проверить наличие в центральном штекере плавкого предохранителя, который обязательно должен быть. Особенно стоит обратить внимание на материалы и исполнение круглых гнезд.
Монтажная плата в глубине гнезда не должна быть видна. Стенки бокового контакта, «гильзы», не должны быть слишком тонкими, как жестяная банка, а центральный контакт (в глубине гнезда) должен быть достаточно широким, примерно с десятикопеечную монету.
Для безопасной и надежной работы разветвителя очень важно качество контакта, как центрального штекера в штатном гнезде, так и подключаемых адаптеров в круглых розетках. При плохом контакте возможен так называемый скачок нагрузки, способный привести к серьезным последствиям.
Не будем забывать, что прикуриватель в автомобиле является пожароопасным элементом, из-за неисправности которого возможны замыкания и возгорания в проводке. Поэтому ни в коем случае нельзя нагружать разветвитель «под максимум», а тем более перегружать.
Не стоит всецело полагаться на автомобильный предохранитель, ибо возможны варианты, когда он не сможет помочь. К тому же у многих автомобилей (в частности у японских), в штатном гнезде прикуривателя есть отдельный предохранитель, который отдельно не заменяется – только вместе с гнездом.
Таким образом, низкокачественный, неправильно подобранный или перегруженный разветвитель способен не только выйти из строя, но и нанести вред в десятки раз больший, чем стоит сам.
Особенности выбора разветвителя прикуривателя
Были времена, когда единственным устройством автомобиля, потребляющим ток и не являющимся составной частью транспортного средства, являлась автомагнитола. Сегодня в распоряжении автовладельца имеется целый набор гаджетов, расширяющих функциональность авто и комфорт пребывания в нём.
Это и навигаторы, и смартфоны с полезными приложениями, и видеорегистраторы, и множество других «штучек», которые можно приобрести в любом автомагазине. Все они могут работать от бортовой сети, используя стандартное питание 12В.
Но проблема в том, что в автомобиле имеется всего одно гнездо для подключения дополнительного оборудования, которым запитывается прикуриватель.
Решение проблемы имеется – использование специального разветвителя, который в большинстве случаев представляет собой тройник, позволяющий подключать к бортовой электросети три разнообразных гаджета.
Встречаются разветвители и на 2, и на 5 гнёзд.
Стоит такое устройство относительно дёшево (от 200 рублей), а выбор настолько велик, что без наличия знаний об их устройстве и важных технических характеристиках выбор может сильно затрудниться.
Устройство разветвителя прикуривателя
Технически такой аксессуар достаточно прост и представляет собой миниатюрный аналог классического бытового тройника, который мы обычно называем удлинителем.
Разумеется, прежде чем покупать такой прибор, следует определиться, сколько и каких устройств вы планируете к нему подключать, ведь от этого зависит совокупная электрическая нагрузка на бортовую электросеть и на само устройство.
Купив тройник в прикуриватель автомобиля с недостаточными по номиналу характеристиками, вы просто не сможете пользоваться всеми его разъёмами. А значит, просто выбросите деньги на ветер.
Поэтому так важно знать, какие разновидности тройников предлагает розничная сеть и на что обращать внимание при выборе устройства.
Факторы, влияющие на выбор разветвителя
Всё обширное семейство разветвителей можно условно разбить на две большие категории:
Поскольку всё больше электронных устройств оснащаются разъёмом USB (хотелось бы сказать, что разве что чайники не имеют этого функционала, но и это уже атавизм – пример тому автомобильные термокружки-кипятильники), такие разветвители считаются более перспективными.
Кроме удобства в использовании, этот тип разветвителей оснащается выключателем, позволяющим одним щелчком отключить все устройства без необходимости вынимать провод из прикуривателя.
А если требуется, в таком разветвителе прикуривателя можно отключать любой отдельный USB слота или их комбинацию.
Важно, чтобы в любом случае у этого устройства имелся предохранитель, который не позволит сгореть разветвителю при перегрузке по току.
Рассмотрим другие важные параметры, влияющие на эксплуатационные характеристики этих автоаксессуаров.
Тип корпуса
Классификация по особенностям конструкции корпуса важна не столько с точки зрения эргономики, сколько по такому аспекту, как принцип работы устройства. Различают три большие группы разветвителей:
Шарнирный тройник прикуривателя
Электрические характеристики
Не менее важными показателями работы разветвителей являются те характеристики, которые связаны с электрической частью и типом входного штекера:
Большинство представленных на рынке моделей оснащено всего двумя гнёздами. На сегодня этого количества явно недостаточно, поэтому трёхштекерные разветвители постепенно вытесняют устаревшие модели. USB-устройства могут оснащаться и пятью разъёмами.
Но на практике такое количество даже если и не будет излишним, то по совокупной нагрузке всех одновременно подключаемых устройств вряд ли сможет их удовлетворить, поскольку 15 ампер – максимальная нагрузка, обеспечиваемая бортовой электросетью.
Перед тем, как выбрать разветвитель прикуривателя в машину, если вы действительно считаете себя современным человеком (и физиологический возраст здесь не важен), учтите то, что на устройства номиналом менее 15 ампер не стоит обращать внимания. Кто знает, до чего додумаются завтра учёные и инженеры, не покупать же при появлении очередного нового полезного гаджета новый разветвитель.
Рейтинг разветвителей
Хотя параметров, влияющих на качественные и количественные характеристики разветвителей, не так уж много, на практике даже опытный автомобилист может столкнуться с трудностями при их выборе.
Слишком уж велик ассортимент этих гаджетов, представленный в отечественной розничной сети. Большинство моделей – китайские поделки, причём не обязательно они будут очень дешёвыми.
Найти достойный бренд будет действительно нелегко, поэтому небольшой рейтинг разветвителей прикуривателя придётся весьма кстати:
Как видим, выбрать качественный разветвитель прикуривателя – задача непростая, если не знать всех нюансов, влияющих на эксплуатационные характеристики устройства.
Если ваш выбор окажется неудачным – вы рискуете не только самим устройством, которое при несоответствии нагрузки обычно перегорает, но и подключаемыми устройствами (в случае отсутствия предохранителя).
Так что экономить на разветвителе – себе дороже. А примерный перечень надёжных и проверенных устройств вы уже знаете.
Выбираем тройник в прикуриватель автомобиля
08 июня 2016. Категория: Автотехника.
У современного автолюбителя в арсенале есть все необходимое для комфортной поездки по городу или для выезда на природу. Но, к сожалению, такие полезные гаджеты как видеорегистраторы, навигаторы, смартфоны, нетбуки, планшеты и многое другое требуют подключения к прикуривателю. Именно этот жизненно необходимый элемент в автомобиле обычно только один.
Решение этой проблемы – тройник для прикуривателя автомобиля или как его еще часто называют разветвитель. Этот нехитрый прибор обладает простейшей конструкцией и внешне напоминает обычный удлинитель с тройником. Главная задача изделия – сделать из одного разъема 2-5 гнезд прикуривателя.
Учитывая невысокую стоимость таких тройников (от 200 до 2 000 рублей) его покупка вполне оправдана. Сегодня в магазинах можно найти самые разнообразные модели разветвителей прикуривателя, остается только выбрать тройник, который будет качественно и бесперебойно работать.
На что же обратить внимание при покупке такого прибора?
Типы разветвителей
Сегодня существует две категории тройников для прикуривателя:
Так как сейчас разве что чайники не работают через USB, стоит обратить внимание на второй тип автомобильных тройников. Помимо удобства эксплуатации такой разветвитель прикуривателя в машину оснащен выключателем, благодаря чему для отключения от бортовой системы его не придется каждый раз вынимать.
Еще один плюс – это возможность временного отключения одного или нескольких разъемов или USB слота, если они не используются.
При выборе более современного тройника убедитесь в наличие предохранителя, который в случае перегрузки устройства не позволит ему сгореть. Помимо этого, при покупке USB или обычного разветвителя рекомендуется обращать внимание и на прочие параметры.
На что обратить внимание при покупке тройника в машину
Разветвитель, как и любой бытовой прибор, должен быть изготовлен из качественных материалов и отвечать требованиям покупателя. Поэтому при покупке обращайте внимание на:
Корпус
Конструкция разветвителя может быть:
Кроме этого стоит обратить внимание на то, насколько надежно разветвитель будет «сидеть» и крутиться. Сегодня в продаже можно встретить разветвитель прикуривателя с фиксатором внутри разъема прикуривателя и фиксатором угла наклона для шарнирных моделей. Чем больше таких элементов будет в устройстве, тем дольше оно прослужит.
Нагрузка, гнезда и разъемы
Разветвитель для прикуривателя автомобиля оснащен «раздающей» колодкой, на которой размещаются круглые розетки (1-4 штуки) и USB-разъемы (от 1 до 3 выходов). Исходя из этого, очень важно обращать внимание на максимальную суммарную нагрузку, которую сможет выдержать тройник.
В продаже есть разветвители с максимальной нагрузкой в 5А, 8А, 10А, 15А. Если тройник нужен вам только для подзарядки телефона, то достаточно будет 5А. Для обогревателей сидений, пылесосов или автомобильного холодильника потребуется больше мощности, поэтому для таких приборов лучше брать тройники с нагрузкой в 10-15А.
Сила тока USB выхода должна соответствовать такому же параметру на ПК либо быть «усиленной», для нагрузки в 1-2А.
Стандартные устройства на 0,5А позволят вам только зарядить телефон или планшет, находящиеся в режиме сна. Если же вы любите сидеть в интернете, смотреть фильмы и пользоваться GPS-навигацией тока вам не хватит и в этом случае лучше выбрать разветвитель на 2А.
Производители
Если говорить о производителях наиболее качественных на сегодняшний день разветвителей прикуривателя, то стоит обратить внимание на следующие фирмы:
В заключении
При покупке разветвителя не будет лишним взять с собой в магазин какой-нибудь из ваших любимых гаджетов, например, навигатор, и попробовать подключить его к тройнику. Прибор должен надежно держаться. Также обращайте внимание на качество корпуса, пайки и прочие внешние факторы.
Разветвители гнезда прикуривателя: попал под раздачу
16 октября 2011 года
Запитать внешнее устройство в автомобиле можно от прикуривателя или розетки. В первом есть контактный зажим-скоба из биметалла — именно она выстреливает прикуриватель при его разогреве, в розетке же, ясное дело, такого нет. Гнезда могут быть диаметром 21,3 или 22,3 мм, глубиной от 29 до 35 мм.
Штекеры делают под 21 мм, обеспечивая их универсальность. Длину следует подбирать.
Но как гарантировать надежный контакт? Подпружиненный колпачок центрального вывода стремится вытолкнуть штекер из гнезда, а вибрации ему в этом помогают.
Поэтому некоторые изготовители сделали на штекере кольцевую канавку, которая фиксируется той самой биметаллической пластинкой. Если на тройнике есть такая канавка, лучше включать его в гнездо прикуривателя.
Две конструкции штекера — с фиксирующей канавкой для пружины прикуривателя (а) и без нее (б). Следует также обращать внимание на размер L: чем он меньше, тем лучше.Две конструкции штекера — с фиксирующей канавкой для пружины прикуривателя (а) и без нее (б). Следует также обращать внимание на размер L: чем он меньше, тем лучше.
Как предохраняться?
В девяти вариантах из одиннадцати в штекерах тройников были установлены плавкие предохранители — на 5, 8, чаще на 10 А. Их работоспособность мы проверили надежным способом, подключив автомобильный теплоэлектровентилятор для обдува стекол, который требовал от сети 14 А.
Штатное гнездо автомобиля обычно защищено вставкой на 15 А — оно это выдержит. А вот предохранители всех тройников обязаны были возмутиться, однако это сделали только четыре изделия. В пятом предохранителя не было вообще, вместо него сгорела кнопка включения на штекере.
Тайваньский разветвитель на два красивых, под дерево, гнезда Auto H.K. twin socket GT-54309W (цена 210 руб.) выдал много дыма из штекера, внутри которого остался целым лишь предохранитель. Остальное деформировалось.Тайваньский разветвитель на два красивых, под дерево, гнезда Auto H.K. twin socket GT-54309W (цена 210 руб.) выдал много дыма из штекера, внутри которого остался целым лишь предохранитель. Остальное деформировалось.
Еще два изделия наполнили дымом редакцию и стали плавиться. Один из предохранителей удалось спалить лишь при 20 А, еще один сжечь так и не смогли. Во всех случаях сильно разогревался центральный контакт на штекере и соединительный провод — на меди сэкономили.
Отдельную нишу занимает отечественное изделие — удлинитель с толстым проводом и парой «крокодильчиков» вместо штекера. Его, по замыслу авторов, надо подключать туда, где зажимы смогут ухватиться за токонесущие детали. Чем предохраняться в этом случае, непонятно.
Гнездо удлинителя выдержит любую нагрузку, но вот бортовая сеть…
Штекер с гнездом USB китайского тройника Multisocket АС 1216 (цена 220 руб.) расплавился при 14 А весьма наглядно. Предохранитель остался невредим!Штекер с гнездом USB китайского тройника Multisocket АС 1216 (цена 220 руб.) расплавился при 14 А весьма наглядно. Предохранитель остался невредим!
Ответственности не несет
Общий вывод: подобные тройники требуют очень аккуратного обращения. На упаковках обычно написано, что «изготовитель ответственности за автомобиль не несет».
Поэтому прежде всего прикиньте, какой ток потребляет устройство, которое вы планируете подключать через такой разветвитель. Исправные навигатор, коммуникатор, радар-детектор тройник не разогреют. Но случись какой дефект, рассчитывать на предохранитель не приходится.
А потому простой совет: время от времени щупайте штекер тройника: именно он от перегрузки разогревается в первую очередь.
А уж если вы подключите мощный компрессор, пылесос, теплоэлектровентилятор, чайник, кофеварку, то ни в коем случае не оставляйте их под током без внимания. Вслед за дымом пламя появляется очень быстро!
ПОСТОЯННО ПРОВЕРЯЙТЕ ТЕМПЕРАТУРУ РАЗВЕТВИТЕЛЯ, ОСОБЕННО ЕГО ШТЕКЕРА!
Разветвители гнезда прикуривателя: попал под раздачуРазветвители гнезда прикуривателя: попал под раздачуОшибка в тексте? Выделите её мышкой! И нажмите: Ctrl + Enter
Разветвитель гнезда прикуривателя: как правильно выбрать? – Колеса.ру
«Цельные» разветвители считаются, исходя из конструкции, наиболее простыми и надежными – тут нет движущихся частей и переламывающихся проводов, и (при прочих равных условиях) они наиболее дешевы.
Однако в таком разветвителе нельзя направить розетки под другим углом, и в зависимости от того, где в автомобиле установлен прикуриватель, может получиться так, что розетки и все, что в них включено, расположатся неудобным образом и будут мешать.
Кроме того, при такой конструкции высока механическая нагрузка на штатное гнездо прикуривателя, которому приходится удерживать сам разветвитель и все включенные в него штекеры-провода. Что может привести к перекосу штекера в гнезде и опасному ухудшению контакта.
Больше «свободы для маневра» имеют разветвители с шарнирным соединением штекера, где колодку с розетками и выходящими из них проводами включенных устройств можно отклонить и направить так, чтоб было максимально удобно. Но нагрузка на штатное гнездо прикуривателя здесь почти так же высока, как и у «монолитных», при этом появляется дополнительное «слабое место» в виде соединительного шарнира, который нередко ломается.
Этих недостатков лишены разветвители, в которых центральный штекер соединяется с колодкой через шнур, что позволяет располагать колодку с розетками на расстоянии от штатного гнезда прикуривателя, выбрав наиболее подходящее место.
Такие разветвители оказываются незаменимы в автомобилях, где прикуриватель засунут черти куда. Например, между передними креслами или в углублении пепельницы внизу передней панели. Механическая нагрузка на штатное гнездо прикуривателя здесь наименьшая.
Единственный минус такого разветвителя – это появление в салоне лишнего провода, который нужно куда-то убирать.
Гнезда, разъемы и нагрузка
Сейчас у большинства разветвителей, «раздающая» колодка имеет комбинацию из круглых розеток (аналогичных штатному гнезду прикуривателя) и USB-разъемов. Количество розеток может составлять от одной до четырех и от одного до трех – USB-выходов.
Очень важная пользовательская характеристика — это максимальная суммарная нагрузка, которую поддерживает разветвитель.
Здесь наиболее распространенными являются модели с максимальной нагрузкой в 5 А, 8 А, 10 А и 15 А.
(Значение в 15 А — это максимальная нагрузка, которая поддерживается для штатного гнезда прикуривателя у большинства автомобилей, но возможны и варианты с меньшей нагрузкой, например у некоторых «японцев»).
Зачем нужен разветвитель прикуривателя в автомобиле как его выбрать?
В каждом автомобиле предусмотрен разъём для зарядки техники. Он выполняет много полезных функций, но часто одного гнезда оказывается мало. Возникает необходимость в зарядке многих технологических устройств вроде смартфона, планшета, видеорегистратора и других. В этом случае можно установить разветвитель прикуривателя, который решит эту проблему.
Принцип действия
Классические устройства такого типа представляют собой альтернативу хорошо знакомому «тройнику». Использование таких приборов полностью оправдывает себя, ведь благодаря им можно увеличить количество разъёмов вплоть до пяти. Вся техника водителя может быть подключена к заряду равной мощности.
Но не все зарядки настоящего типа могут полноценно выполнять свои функции. Нередко возникали ситуации, когда разветвитель гнезда прикуривателя не выдерживал напряжения и перегорал. В таком случае возникает опасность и для самой техники, ведь существует риск короткого замыкания. Важно знать, как правильно выбрать разветвитель прикуривателя.
Тонкости покупки
Чтобы узнать, какой прибор лучше, многие обращают внимание на его стоимость. На рынке представлено много моделей, которые отличаются между собой функционалом и ценой. Как правило, они находятся в диапазоне 500–2500 рублей. Этот показатель не всегда соответствует надёжности, поэтому разветвитель прикуривателя нужно выбирать, основываясь на следующих факторах и характеристиках:
Чтобы выбрать оптимальный разветвитель гнезда прикуривателя, нужно ориентироваться на допустимую нагрузку 5–15 ампер. Можно выбирать и меньший показатель, но не стоит загружать сразу все гнёзда. Мощность USB-выходов чаще всего устанавливается 500 мА, но некоторые модели имеют 2 А. Лучше приобретать более мощный прибор, чтобы заряжать устройства «на ходу», а не во время ожидания.
Безопасное использование
Чтобы аппарат работал долго, нужно отказаться от самых дешёвых аналогов. Как правило, они имеют достаточно низкое качество и быстро ломаются или выходят из строя при большой нагрузке. Важно предусмотреть наличие предохранителя, который убережёт технику от перебоев электричества. Его можно увидеть на штекере разветвителя.
Также разветвитель прикуривателя должен иметь плотно посаженные контакты. Если они шатаются, от покупки лучше воздержаться, ведь это может создать сильный скачок напряжения. При выборе моделей с удлинителем стоит обратить внимание на его качество. При возникновении замыкания шнур может попросту загореться, и это не успеет предупредить предохранитель машины.
Варианты выбора
Среди ассортимента, представленного на рынке, непросто определиться, какой прибор купить. Многие зарядки предлагают большой набор функций, но редко их создатели задумываются о безопасности использования. От ошибок в их работе можно не только выкинуть деньги «на ветер», но и нанести серьёзный вред автомобилю. Некоторые устройства можно выделить среди оптимальных:
Даже бюджетный вариант способен прослужить долго, важно лишь соблюдать меры предосторожности и не перегружать систему. Но эти зарядки успели стать лидерами продаж, ведь надёжность их работы доказана временем. Отечественные изделия не пользуются такой популярностью, но среди них также можно выделить надёжные варианты.
Разветвитель прикуривателя — это достаточно сложное устройство, которое способно как упростить жизнь владельцу машины, так и осложнить её своей неправильной работой. Важно обратить большое внимание на выбор этого аппарата, отдавая предпочтение более дорогим и качественным моделям, которые предусматривают безопасное использование и широкий функционал.
Чтобы правильно выбрать разветвитель прикуривателя, нужно ориентироваться на необходимые функции. Если требуется подключение только нескольких устройств, можно обойтись и более простыми моделями. При большом количестве девайсов нужно покупать изделия повышенного качества, которые смогут правильно распределить ток.
