Угловая шлифовальная машина история

masterok

Мастерок.жж.рф

Хочу все знать

В нашем обиходе много предметов, названия которых кажутся странными и даже необъяснимыми. К ним относится и шлифовальная машина, широко известная в народе как «болгарка».

Недавно мы уже с вами выяснили, почему перец называется «болгарский», а теперь давайте займемся инструментом.

Необычное название возникло в Советском Союзе в 70-х годах прошлого столетия. Именно тогда здесь появились первые образцы этого инструмента. Изготовлены они были в Болгарии предприятием «Sparky Eltos». По стране-производителю инструмент и начали называть сначала болгарской пилой, а затем и просто болгаркой. Способствовало этому прозвищу и то, что на советские стройки часто приезжали болгары с таким инструментом.

Болгарка «Sparky Eltos»

Интересный факт: известно это наименование только в постсоветских странах. В большинстве государств такую машину называют «флекс» в честь первой фирмы-изготовителя.

Точное наименование этого строительного инструмента – угловая шлифовальная машина (УШМ). Он предназначен для шлифовки и зачистки цементных, металлических и гранитных поверхностей. Применяется также для резания камня, металла, древесины. С его помощью выполняют и предварительную обработку металлических поверхностей – удаление заусенцев, очистку от ржавчины, подготовку к сварке. Без преувеличения УШМ считается одним из наиболее востребованных инструментов в строительстве.

Народное название прижилось до такой степени, что по сей день на ценниках магазинов стран СНГ, инструмент часто именуют «болгаркой». Многие пользователи даже не подозревают о существовании другого наименования.

Одна из первых немецких УШМ DL9 “Flex” немецкой компании “Ackermann + Schmitt”

Как видим, точное название инструмента довольно длинное, что затруднительно для разговорной речи. Возможно, поэтому народ и начал искать ему замену. Меткое прозвище «болгарка» появилось не сразу. До нашего времени сохранились и некоторые другие названия УШМ. Редко, но иногда можно услышать, как устройство называют «обезьянкой». Происходит это от шуточных высказываний рабочих, что, если долго работать на нем, то руки будут длинными, как у обезьяны. Первые модели углошлифовальной машины поступили в продажу под наименованием «Фортуна». Некоторые пользователи до сих пор применяют это название. Еще одно прозвище, которым рабочие пытались окрестить УШМ – «турбинка».

Оно возникло из-за того, что устройство при работе издает звуки, напоминающее звучание турбины самолета. Самое редкое для постсоветских стран название УШМ – «флекси», которое произошло от фирмы-производителя. Гораздо чаще так именуют этот инструмент в Европе. В общей сложности угловая шлифовальная машина имеет самое большое количество названий среди всех строительных инструментов.

Как «болгарка» называется в Болгарии?

Болгары часто недоумевают, когда читают русскую инструкцию по применению углошлифовальной машины. Ведь в их понимании болгарка – это женщина болгарской национальности, уроженка Болгарии. Особенно для них непонятны места, где говорится, что при работе нельзя носить украшения, которые болгарка может намотать на себя.

В своей стране этот инструмент они называют углошлифовальной машиной. На их языке это звучит как «углошлайв».

Posts from This Journal by “Болгария” Tag

В болгарском городе Лясковце горит склад оружейного завода «Аркус». Как уточняется, горит склад картонной упаковки. Огонь удалось локализовать, и…

Самое старое золото в мире, обработанное человеком

Самое старое обработанное золото на Земле вызвало сенсацию в научном сообществе. Ведь обнаружили его не на Ближнем Востоке, где жили древние…

Действительно ли Болгария мечтала войти в состав СССР и из-за чего так и не вошла?

XX век – время доминирования Советского Союза на мировой арене. СССР был могущественнейшей державой, поэтому неудивительно, что в его…

Информация об этом журнале

Невнятность Путина как один из факторов ковид-диссидентской истерии

2. Я давно, ещё с первой волны пишу о ковид-диссидентстве как способе организации Коронамайдана:
https://evolution-march.livejournal.com/1915826.html
Ради дестабилизации и свержения Путина ковид-диссиденты и сами готовы передохнуть от ковида, и народ погубить массовым мором. Не говоря уже о том, что и без эпидемии неизбежная после свержения Путина смута окончательно погубит страну:
https://evolution-march.livejournal.com/1822269.html

Взорвёт социалку он к чёрту,
Сотрёт экономику в прах
И властную сдавит аорту
Настолько, что Путину швах.

Довольно им лаять формально!
Законом сто пятьдесят семь
Развеивать нужно тотально
Ковид-диссидентскую темь!

На каждом столбе цифры эти
Должны быть! И чтоб утюги
Их пели! И пели чтоб дети,
Крутя в хороводах круги!

Источник

История болгарки (УШМ)

Сделал бы еще пост о технике безопасности, как правильно держать, как пилить. Сколько гуглил, везде по разному делают..

Ребят, не верьте им, это все рептилойды

Блин, она евронемка оказывается.

Думаю, что у Акермана была машина с другим редуктором, рассчитанным на высокий крутящий момент.

Я думал про Вангу пост xD

УШМовское

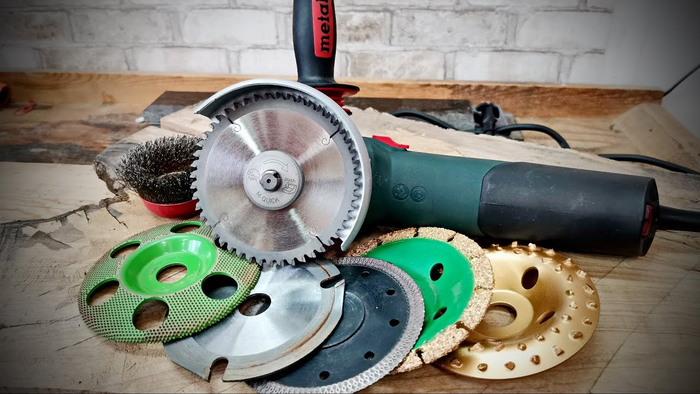

УШМ (угловая шлифовальная машина), пожалуй, самый популярный прибор в домашних мастерских. Его возможности просто огромны, и, чтобы использовать прибор по максимуму, важно знать, какие диски на него устанавливаются, для чего они предназначены и как с этим всем работать.

Диски для УШМ имеют стандартные размеры: 115, 125, 150, 180 и 230 мм. В современных болгарках посадочный диаметр (диаметр вала, на который устанавливается инструмент) практически одинаков и равняется 22,2 мм. Если у вас “завалялась” болгарка устаревшей модели, то потребуется применять переходники — кольца разных диаметров.

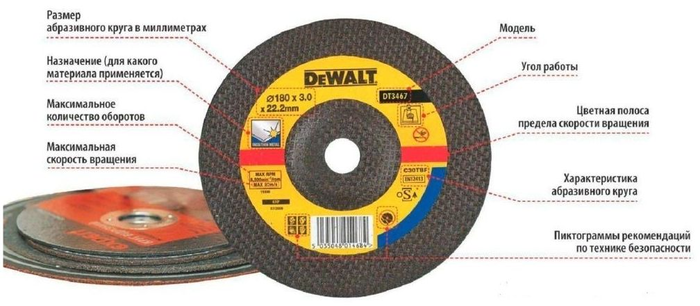

Все абразивные круги любых размеров имеют специальную маркировку, из которой можно узнать следующую информацию: диаметр диска и его толщина, диаметр посадочного места, максимальная скорость вращения, а также для обработки каких материалов он предназначен.

Резка металла. Отрезной диск по металлу изготавливается из кристаллического глинозёма корунда, а также из синтетического корунда, называемого электрокорундом. Основной цвет кругов для резки металлов – синий.

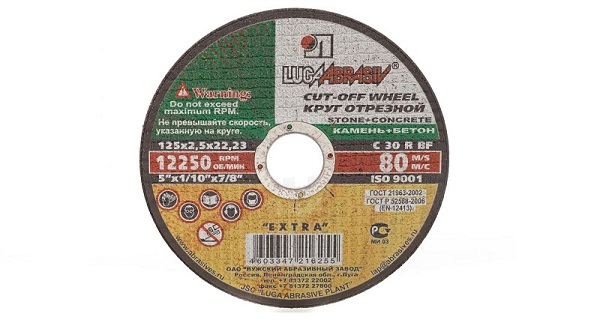

Резка камня и бетона. Для резки камня следует выбрать диск из другого абразивного материала – карбида кремния. Данный абразив с легкостью режет белый кирпич (силикатный) и шифер. Но чтобы разрезать красный кирпич, некоторые виды бетона или керамическую плитку, данный материал круга не подойдет. Диски для камня выпускаются зеленого цвета.

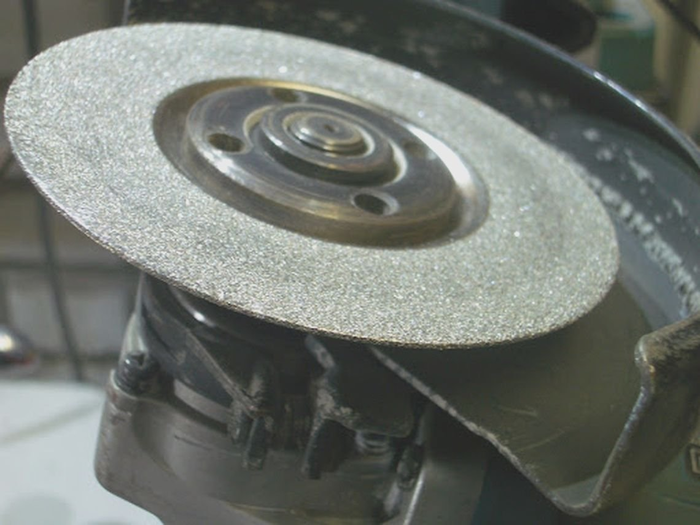

Резка керамической плитки, красного кирпича, керамогранита и бетона. Для этих целей уже используют алмазный диск.

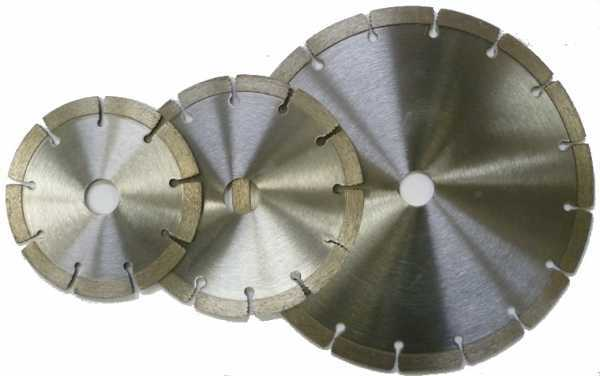

Изготавливается данная насадка из металла, на режущую кромку наносится абразивная масса с алмазной крошкой. На рисунке выше представлен сегментированный пильный круг, предназначенный для сухой резки материала. Цельнометаллические диски при работе требуют водяного охлаждения.

Резка дерева. Хотя в продаже и имеются пильные круги по дереву, которые ничем не отличаются от дисков для циркульной пилы, лучше отказаться от их использования в целях безопасности. При работе таким инструментом пользователь часто получает тяжелые травмы из-за заклинивания, отскакивания, случайного соскальзывания инструмента и т.д.

Поэтому, если вы все же собираетесь использовать пильный диск по дереву, то следует придерживаться мер безопасности. На болгарке должен быть установлен защитный кожух и рукоятка, пользователь обязан одеть защитную маску или очки. Кроме того, нельзя резать данным инструментом материалы, не предназначенные для него.

Если требуется снять слой краски или другого нанесения, а также ржавчину с какой-либо поверхности, применяются корщетки. Они бывают дисковые или в виде чаши со встроенной металлической проволокой.

Проволока в данных насадках может быть витой либо распущенной. Толщина ее также может быть разной. Чем толще проволока, тем для более грубой обдирки применяется обдирочный диск или чашеобразная насадка, и наоборот.

Обдирочные круги. Используются для обдирки сварных швов или первичной обработке металл под шлифовку.

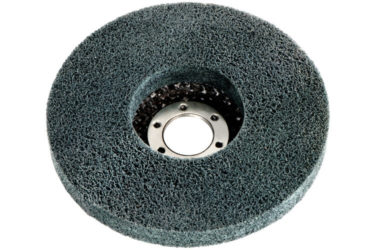

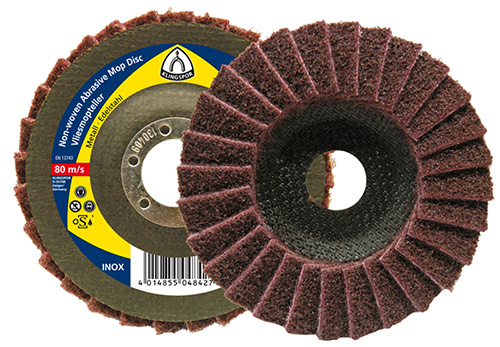

Для шлифовки и полировки различных поверхностей (металла, дерева, пластика и других) применяются шлифовальные диски и насадки. Часто для шлифовки применяется шлифовальный круг лепесткового типа. Состоит он из множества “лепестков”, сделанных из наждачной бумаги. Зернистость наждачной бумаги можно выбирать, исходя из требуемого вида обработки (чистовой или черновой).

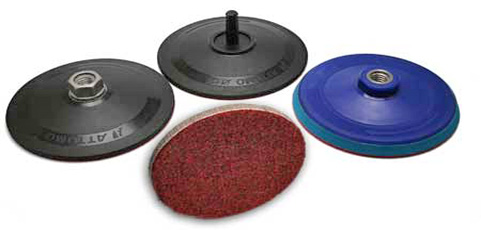

Также наждачка может крепиться к насадке с помощью липучки. Такой инструмент навинчивается на шпиндель УШМ.

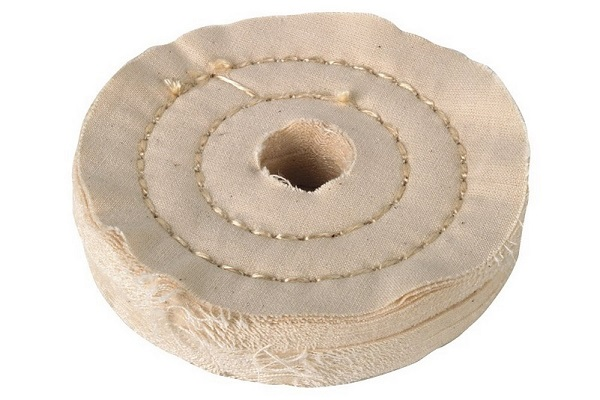

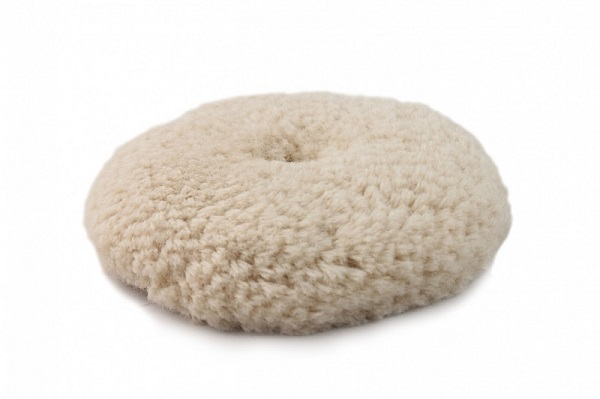

Для полировки поверхностей выпускаются специальные круги и насадки, выглядящие как подушки из войлока либо как диски из ткани.

Диск-рубанок. Такая насадка практически полностью заменяет этот ручной инструмент.

Алмазные чашки для болкгарки – незаменимый инструмент для шлифовки бетона, кирпича, мрамора, гранита и любого другого природного камня.

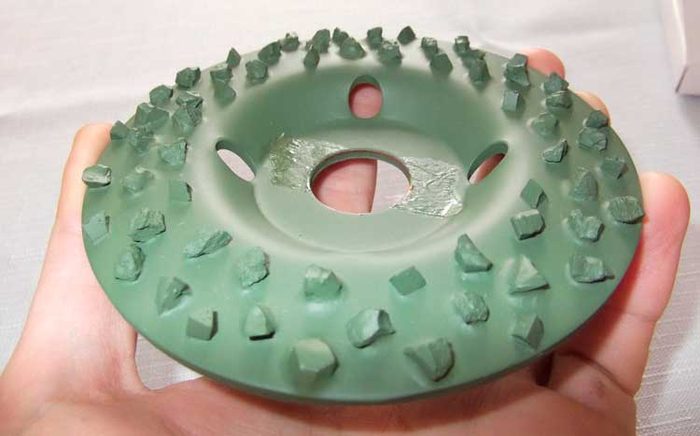

Фрезеровальный диск по дереву. Такие насадки выпускаются в различном исполнении. Главное отличие приспособлений – в размере зерен абразива.

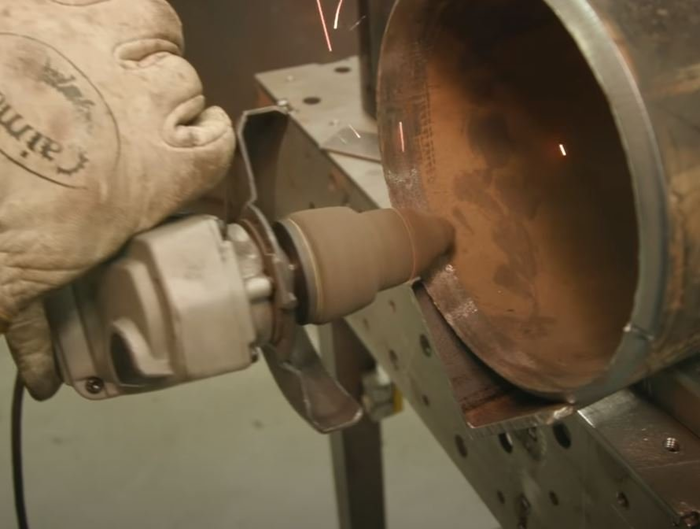

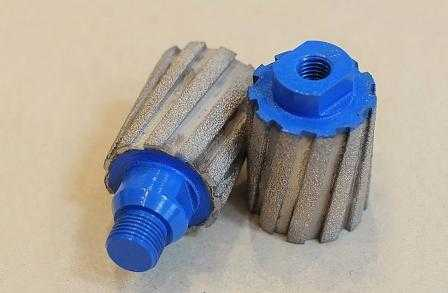

Накручиваются на шпиндель УШМ, незаменимы при обработке внутренних кромок вырезов. При подготовке торцов труб к сварке.

Никогда такого не было, и вот опять!

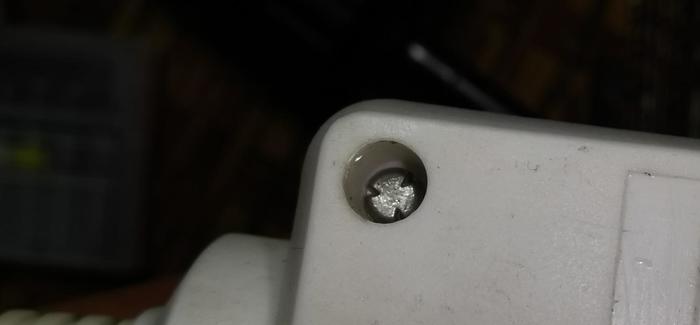

Сломался выключатель на удлинителе. П-фф! Сделаем! Выключатели есть от предыдущих удлинителей или уже не помню, но есть. Однако винты опять порадовали своей индивидуальностью. Трёхгранные пазы на конусной головке.

Ну ладно, старые биты у такого куркуля как я есть всегда. Отрезаем лишнее и вот уже готов ключ.

Я хоть и применил нестандартное решение, использовал токарный станок в качестве делительной головки, а подручник для токарных работ по дереву превратил в шлифовальную головку, но я думаю обычным дремелем результат будет не хуже если вдруг кому понадобится такой ключ.

А вдруг это кому-то надо

Перебор конечно для изготовления фитюлечки на один раз, но мне так проще

Из старой биты, новая

Затирать тип биты не стал, и так видно что не крестик

Болгарка с регулятором оборотов, вторая версия

Я уже писал о том, что установил регулятор оборотов к болгарке. Оказалось, это нужно и иногда просто необходимо. Но отдельно выключатель и отдельно регулятор не очень функционально, поэтому решил их объединить. Кнопка от старой отечественной дрели мне показалась вполне справится с этой функцией, но возник вопрос с размещением в корпусе болгарки. Пришлось отпилить часть регулятора, извлечь штатный выключатель и расширить место под регулятор. Ну и сделать тягу привода от штатной кнопки.

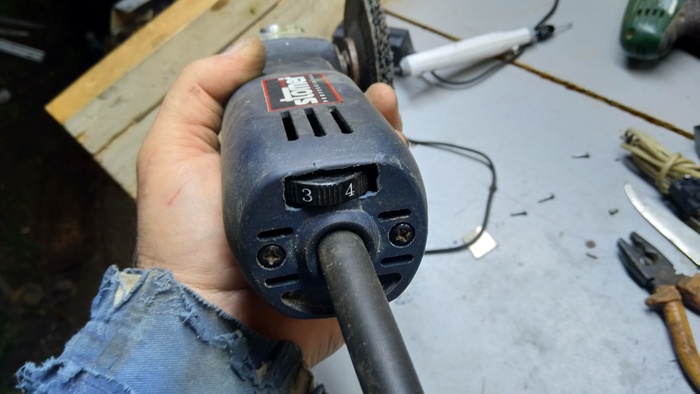

Обычная с виду болгарка, но с регулятором оборотов в кнопке

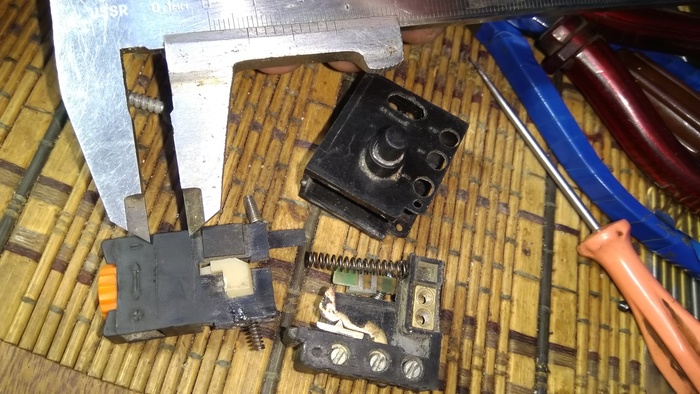

Ревизия потрошков кнопки и замер её рабочего хода

Обрезал от кнопки лишнее и расширил место в болгарке для установки кнопки

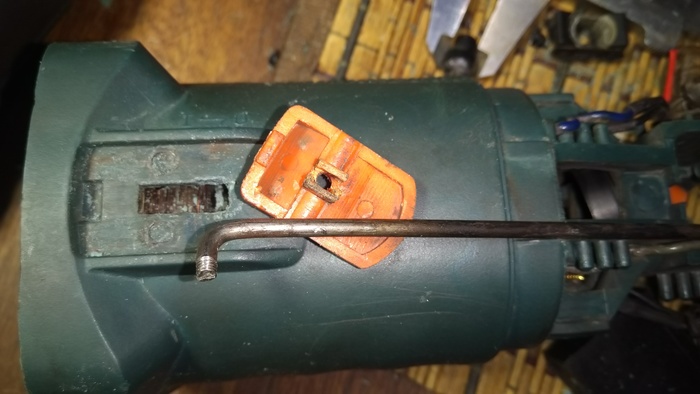

Тяга привода из электрода, 3 мм. Нарезал резьбу и загнул кончик чтобы крепить к кнопке

На тягу одевается кнопка, закручивается гайка и паяльником вплавляется для исключения отвинчивания

Тягу от кнопки загнул по месту установки регулятора

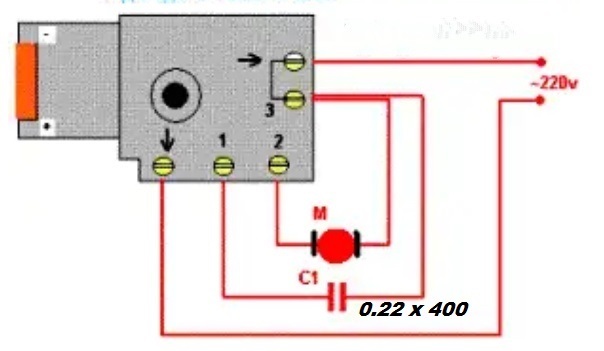

Кнопка с регулятором оборотов, схема подключения

Регулятор оборотов для болгарки

Надоело мне что болгарка как бешеная включается! Вроде и маленькая, но прыткая. Гироскопический эффект её из рук выкручивает. Ну и решил я от старого электролобзика прикрутить к ней регулятор оборотов. Место в ней оказалось будто специально под этот регулятор, пропилил дремелем дырочку сзади, пару проводов пересоединил и заменил радиатор на платке чтобы удобно было саморезом прикрутить к корпусу. Пятнадцать минут работы, зато теперь можно деревяшки лепестковым диском шлифовать без прижогов.

Про быстрозажимные гайки

Так получилось, что я приобрел на алиэкспресс быстрозажимную гайку для УШМ, которая является клоном Hilti kwik lock, и решил сделать пост, возможно, кто-то из моих читателей не сталкивался с быстрозажимными гайками.

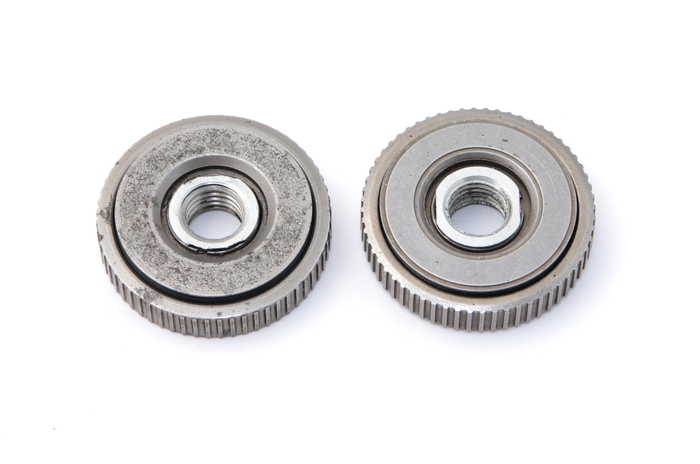

Оригинальная HILTI Kwik lock слева, справа noname клон.

Удивительно, но я с трудом нашел быстрозажимную гайку на алиэкспресс, их там очень мало. Гайка обошлась в 600 р с доставкой. Оригинальная гайка Хилти стоит около 2000 р.

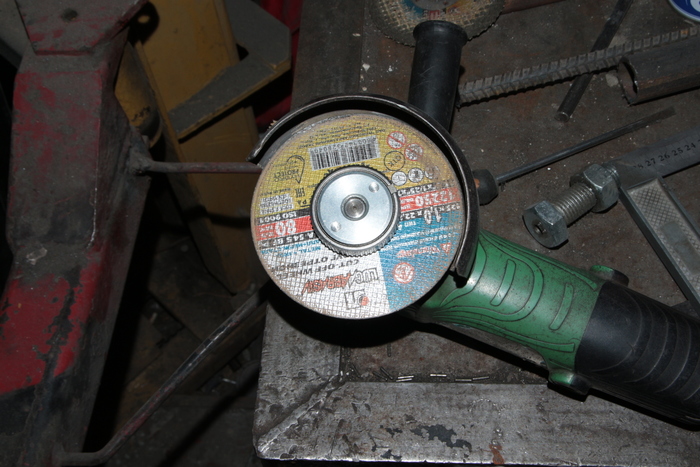

Идея быстрозажимных гаек проста – закручивается для фиксации диска УШМ от руки, и откручивается также голыми руками, без использования ключа. Кто не работал с УШМ – поясню, что основная проблема в том, что при работе болгаркой, диск трением о гайку затягивает её все сильнее, и иногда открутить её очень трудно. А регулярные трудности с откручиванием раздалбывают стопор шестерни, которым удерживается вал для отворачивания гайки.

Практически все производители болгарок имеют у себя в ассортименте разновидность (а иногда и несколько) быстрозажиных гаек. При этом не обязательно они производят гайки сами, возможно просто лицензируют друг другу или заказывают где-то на стороне. Та же BOSCH SDS-CLICK и HILTI KKWIK LOCK совершенно идентичны. вот я специально сделал коллаж:

Но вернемся к нашим гайкам из поста. Разница видна сразу. У китайской копии резьба вся в заусенцах, а углубления под ключ абсолютно декоративные, сделаны обычным сверлом и не имеют вертикальных стенок, ключу просто незачто зацепиться, если закусит – придется отворачивать газовым ключом с опасностью расколоть обойму. Вид снизу:

У оригинала поверхность текстурированная, у копии – гладкая. Внутри глобально разницы нет:

У оригинала клинья галтованные, круглые стопоры ровные. У копии клинья с острыми краями, стопоры вообще нарубленная проволока, больше разницы не заметил.

Принцип работы гайки прост: она состоит из трех основных частей тела гайки, нижнего фланца гайки и наружной обоймы:

Внутренности китайской гайки

Внутренние поверхности сделаны конусными и расклиниваются тремя клинышками, которые удерживаются на местах круглыми стопорами. При закручивании она ведет себя как цельнометаллическая гайка. А вот при отворачивании за обойму происходит немного магии. Обойма сжимает пружины и поворачиваясь позволяет круглым стопорам уйти в углубления обоймы, освободив клинышки. Клинышки могут сместиться ближе к обойме, и благодаря конусности, нижний фланец гайки может немного войти внутрь тела гайки. Гайка становится тоньше, натяг уменьшается и её легко отвернуть руками.

Для защиты внутреннего механизма от абразивной пыли служат резиновые колечки. К счастью конструкция гайки простая и она легко разбирается, так что при необходимости ее можно перебрать и почистить.

Внутренности гайки хилти.

К сожалению в интернете трудно найти фотографии потрохов быстрозажимных гаек. Вот фото потрохов гайки fixtec, принцип ее работы видимо отличается:

Быстрозажимная гайка из поста не подходит для работы с зачистными дисками, только с отрезными. С зачистными дисками ее удастся навернуть всего на 1-2 витка резьбы, что недостаточно.

УШМ или по простому болгарка. Ликбез по инструменту

В следующем посте сделаю гайд по оснастке. Если сделать все одним постом получится слишком много.

Источник

«Болгарка», «фортуна», «турбинка», «флекси» и многие другие – все это УгловаяШлифовальнаяМашина, но откуда такие прозвища?

Благодаря простоте в работе, эффективности, многофункциональности и широкому спектру применения, угловая шлиф машина второй по востребованности электроинструмент после дрели. Современный рынок предлагает несметное количество оснастки, приспособлений и комплектующих существенно увеличивая универсальность применения и разнообразие выполняемых работ и обрабатываемых материалов.

На территории постсоветского пространства его просто именуют «болгаркой». Хотя к этому государству прибор имеет косвенное отношение. Болгарка крепко закрепилась в категории Must Have и стала незаменимым помощником каждого без исключения мастера.

Происхождение УШМ (Болгарки)

Стоит отметить, что конструктивно современная МШУ не сильно отличается от предшественницы, мало видоизменившись за длительный срок, не утратив при этом востребованности. Но развитие технологий позволило значительно улучшить многие детали и характеристики (меньшая стоимость, большая мощность, облегченный корпус и современная электронная начинка, такая как: стабилизатор оборотов, плавный пуск, регулятор, а также пакет всевозможных защит и блокировок обеспечивающих безопасность использования) и обеспечить богатый ассортимент выбора моделей среди множества торговых марок.

Немного о русскоязычных прозвищах УШМ

При этом, интересным фактом является то, что запрос «болгарка» в Google встречается на два порядка частотнее запроса «УШМ».

Как ее не называй, болгарка есть и будет незаменимым ТОП-инструментом для всех без исключения мастеров

Источник

История возникновения и принцип работы болгарки

Флизелиновые обои, которые готовятся для покраски, могут перекрашиваться до 10 раз!

Приблизительно 4 десятилетия назад болгарки появились в СССР. Свое народное название «болгарка» инструмент получил из-за названия страны, которая впервые стала поставлять первые модели в Советский Союз. На самом деле, угловая шлифовальная машина появилась намного раньше. В 40-х годах немецкий завод AEG запустил массовый выпуск данного электроинструмента и только спустя 30 лет завод «Элпром-Ловеч» в Болгарии поставил на поток выпуск и поставки в СССР.

Сегодня болгарка – это неотъемлемый атрибут не только на производстве и промышленности, но и практически в каждом гараже. С ее использованием можно резать камень, бетон, кирпич и другие материалы. Также болгарка используется для зачистки поверхности, заточки садового инвентаря и инструментов.

Устройство болгарки вне зависимости от производителей, по основным узлам не отличается за исключением некоторых особенностей моделей. Любая УШМ состоит из таких основных модулей:

Дорогие и профессиональные модели имеют дополнительные модули, режимы и средства защиты, которые оберегают устройство от поломок. Такими устройствами могут быть расцепительные муфты, фильтры подавления помех и системы защиты электродвигателя в момент заклинивания. Для производства таких болгарок используются качественные, прочные и долговечные материалы, которые будут служить долго.

Принцип работы болгарки заключается в передаче вращения ротора двигателя, через редуктор на шпиндель с диском для резки или заточки. Весь механизм приходит в действие при нажатии на кнопку запуска.
